Descripción de los datos
Datos Técnicos
Descripción de los datos
Información relevante
Importante
Los datos en los documentos oficiales de su vehículo tienen
siempre primacía respecto a los datos del presente manual
de instrucciones. Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Plan de inspección y mantenimientoo en la documentación del vehículo fi-
gura el motor con el que ha sido equipado su vehículo.
Estos valores pueden ser diferentes en los vehículos especiales o destina-
dos a otros países en función del equipamiento o de la versión.
Abreviaturas empleadas en este apartado de Datos Técnicos
AbreviaturaSignificadokWKilovatio, unidad de medida de la potencia del motor.
CVCaballo de vapor (en desuso), unidad de medida de la poten-
cia del motor.
rpm, 1/minRevoluciones por minuto (número de vueltas).NmNewton-metro, unidad de medida del par motor.l/100 kmConsumo de combustible por cien kilómetros.
g/kmCantidad de dióxido de carbono producida en gramos por ki-
lómetro recorrido.
CO 2Dióxido de carbono.
AbreviaturaSignificado
CZCetan-Zahl (índice de cetano), medida de la potencia de com-
bustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para determinar la resistencia
antidetonante de la gasolina.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

290Descripción de los datos

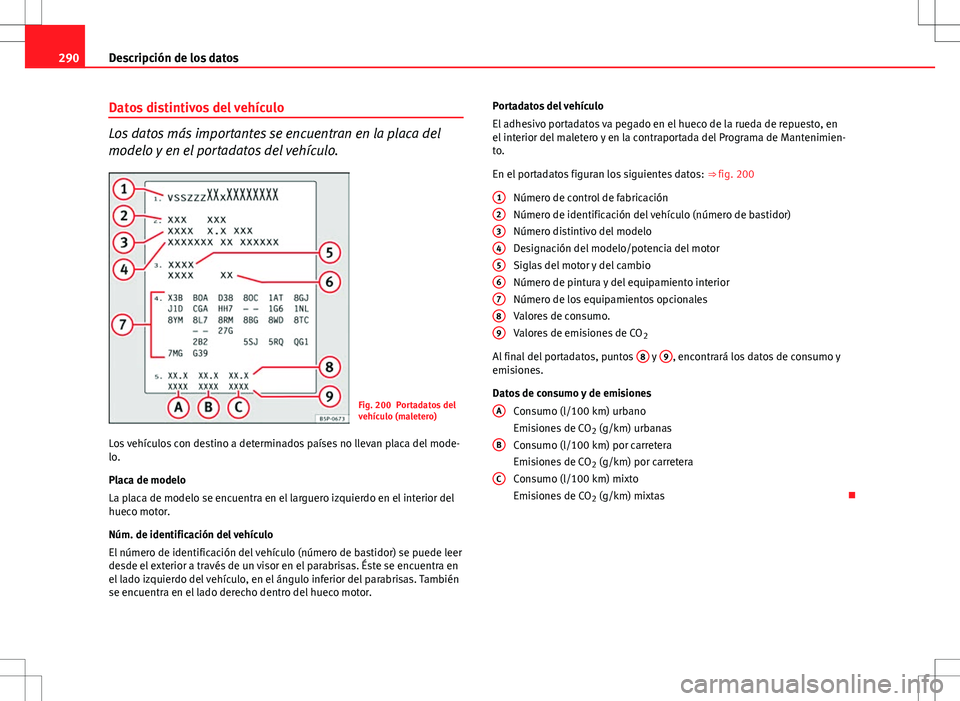

Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.
Fig. 200 Portadatos del
vehículo (maletero)
Los vehículos con destino a determinados países no llevan placa del mode-
lo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en
el interior del maletero y en la contraportada del Programa de Mantenimien-
to.
En el portadatos figuran los siguientes datos:
⇒ fig. 200
Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo/potencia del motor
Siglas del motor y del cambio
Número de pintura y del equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO 2
Al final del portadatos, puntos 8
y 9, encontrará los datos de consumo y
emisiones.
Datos de consumo y de emisiones
Consumo (l/100 km) urbano
Emisiones de CO 2 (g/km) urbanas
Consumo (l/100 km) por carretera
Emisiones de CO 2 (g/km) por carretera
Consumo (l/100 km) mixto
Emisiones de CO 2 (g/km) mixtas

1
23456789
A
B
C

291
Descripción de los datos
Datos sobre el consumo de combustible
Consumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo. El consumo de combustible y las emisiones de CO 2 del vehículo se pueden
consultar en el portadatos del vehículo pegado en el hueco de la rueda de
repuesto, en el interior del maletero y en la contraportada del Programa de
Mantenimiento.
Los valores de consumo de combustible y de emisiones de CO 2 se refieren a
la categoría de peso que se le ha asignado a su vehículo en función de la
combinación de motor y cambio de marchas, así como del equipamiento
específico, y sólo sirven para comparar entre los distintos modelos.
El consumo de combustible y las emisiones de CO 2 no sólo dependen del
rendimiento del vehículo, si no que en función de otros factores como el es-
tilo de conducción, las condiciones de la calzada, el estado del tráfico, las
condiciones medioambientales, la carga o el número de pasajeros, puede
producirse una variación de los valores establecidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en base a mediciones realizadas
o supervisadas por laboratorios certificados de la CE conforme a la versión
más reciente de las directivas CE 715/2007 y 80/1268/CEE (para más infor-
mación, consultar la Oficina de Publicaciones de la Unión Europea en el si-
tio EUR-Lex: © Unión Europea, http://eur-lex.europa.eu/es/index.htm) y ri-
gen para el peso en vacío indicado del vehículo.
Aviso
En la práctica, y considerando todos los factores aquí mencionados, pue-
den darse valores de consumo que difieran de los calculados conforme a
las directivas europeas vigentes. Pesos
El valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío
⇒ 
.
ATENCIÓN
● Hay que tener en cuenta que, al transportar objetos pesados, varían
las propiedades de marcha al desplazarse el centro de gravedad, con el
consiguiente peligro de accidente. Por ello, adapte siempre su forma de
conducir y la velocidad a estas circunstancias.
● En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

292Descripción de los datos

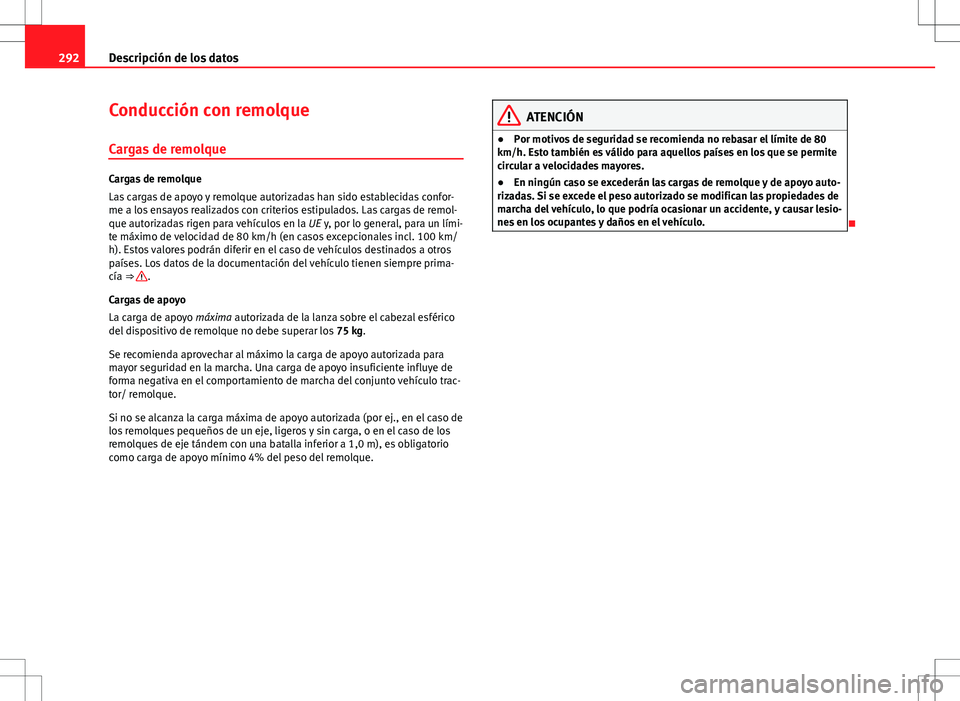

Conducción con remolque
Cargas de remolque
Cargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas confor-
me a los ensayos realizados con criterios estipulados. Las cargas de remol-
que autorizadas rigen para vehículos en la UE y, por lo general, para un lími-
te máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/
h). Estos valores podrán diferir en el caso de vehículos destinados a otros
países. Los datos de la documentación del vehículo tienen siempre prima-
cía ⇒ 
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo trac-
tor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
● En ningún caso se excederán las cargas de remolque y de apoyo auto-
rizadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.


293
Datos técnicos
Datos técnicos

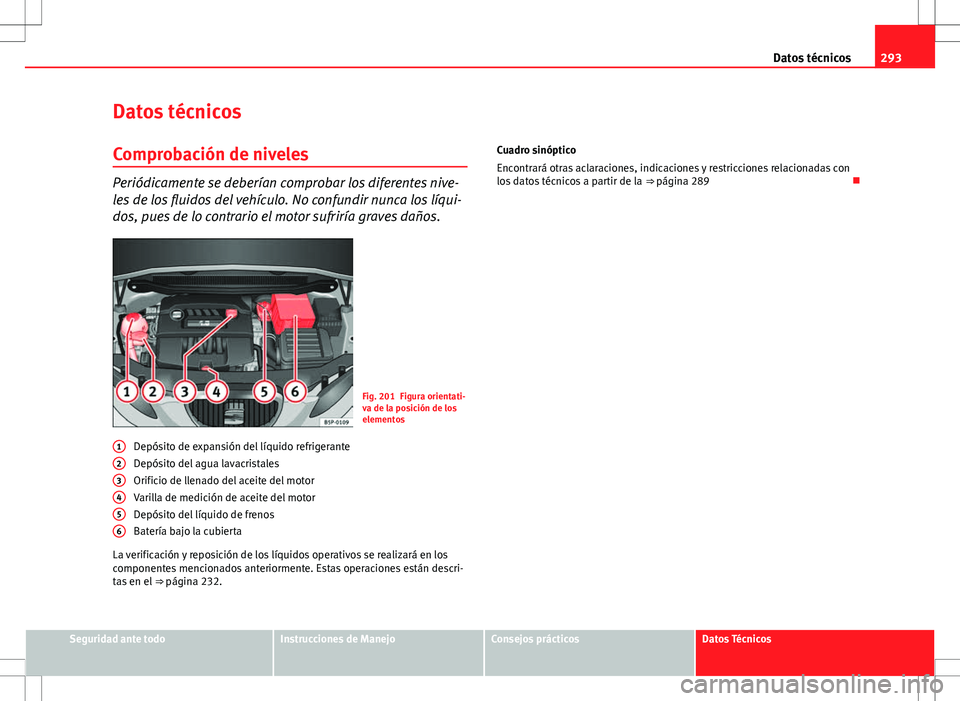

Comprobación de niveles
Periódicamente se deberían comprobar los diferentes nive-
les de los fluidos del vehículo. No confundir nunca los líqui-
dos, pues de lo contrario el motor sufriría graves daños.
Fig. 201 Figura orientati-
va de la posición de los
elementos
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están descri-
tas en el ⇒ página 232.
1
23456
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒ página 289 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Datos técnicos

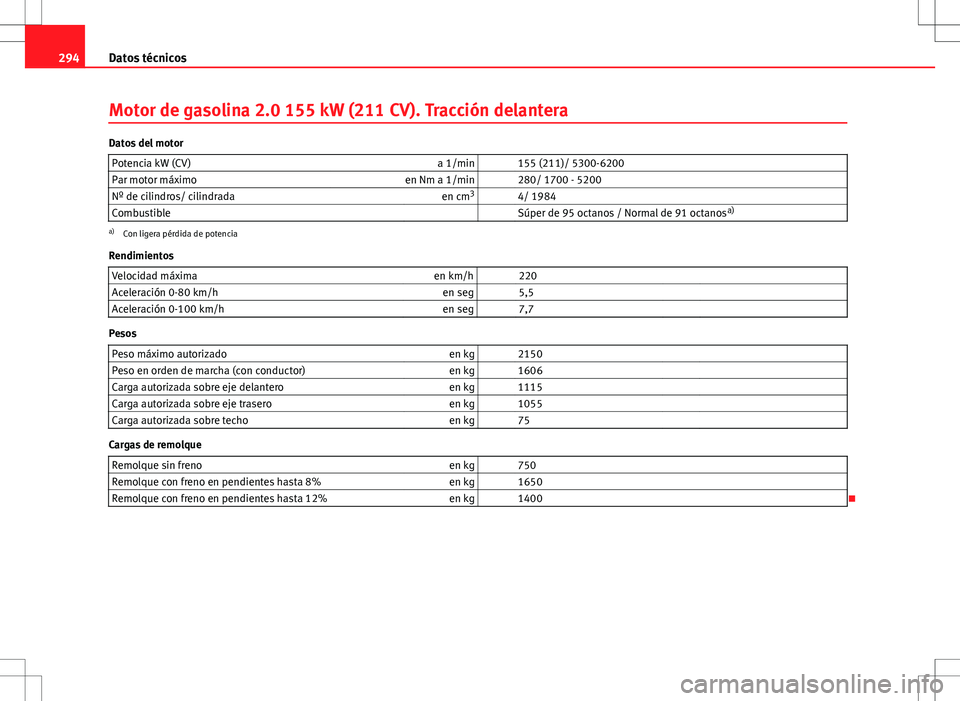

Motor de gasolina 2.0 155 kW (211 CV). Tracción delantera
Datos del motor
Potencia kW (CV) a 1/min 155 (211)/ 5300-6200
Par motor máximo en Nm a 1/min 280/ 1700 - 5200
Nº de cilindros/ cilindrada en cm3
4/ 1984
Combustible Súper de 95 octanos / Normal de 91 octanos a)
a)
Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 220
Aceleración 0-80 km/h en seg 5,5
Aceleración 0-100 km/h en seg 7,7
Pesos
Peso máximo autorizado en kg 2150
Peso en orden de marcha (con conductor) en kg 1606
Carga autorizada sobre eje delantero en kg 1115
Carga autorizada sobre eje trasero en kg 1055
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1400


295
Datos técnicos

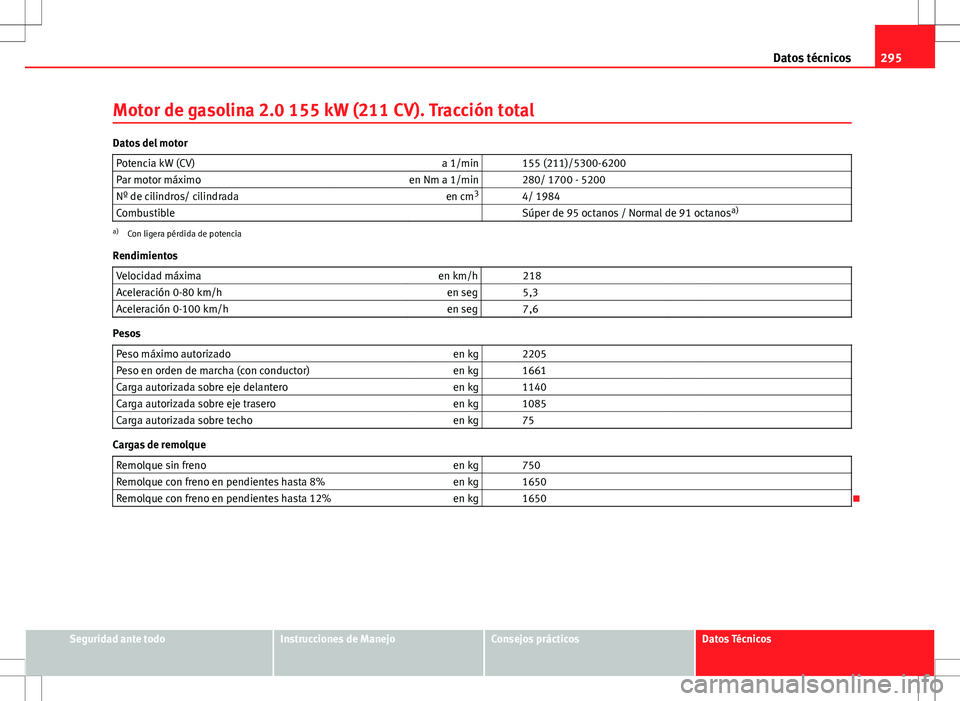

Motor de gasolina 2.0 155 kW (211 CV). Tracción total
Datos del motor Potencia kW (CV) a 1/min 155 (211)/5300-6200
Par motor máximo en Nm a 1/min 280/ 1700 - 5200
Nº de cilindros/ cilindrada en cm3
4/ 1984
Combustible Súper de 95 octanos / Normal de 91 octanos a)
a)
Con ligera pérdida de potencia
Rendimientos Velocidad máxima en km/h 218
Aceleración 0-80 km/h en seg 5,3
Aceleración 0-100 km/h en seg 7,6
Pesos
Peso máximo autorizado en kg 2205
Peso en orden de marcha (con conductor) en kg 1661
Carga autorizada sobre eje delantero en kg 1140
Carga autorizada sobre eje trasero en kg 1085
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

296Datos técnicos
Motor Diesel 1.6 TDI CR 77 kW (105 CV) DPF sin/con Start&Stop
Datos del motor
Potencia kW (CV) a 1/min 77 (105)/ 4400
Par motor máximo en Nm a 1/min 250/ 1500 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1598
Combustible Gas-oil según DIN EN 590, min. 51 CZ
Rendimientos
Velocidad máxima en km/h 177
Aceleración 0-80 km/h en seg 8,3
Aceleración 0-100 km/h en seg 12,6
Pesos
Peso máximo autorizado en kg 2049
Peso en orden de marcha (con conductor) en kg 1505
Carga autorizada sobre eje delantero en kg 1045
Carga autorizada sobre eje trasero en kg 1035
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 740
Remolque con freno en pendientes hasta 8% en kg 1500
Remolque con freno en pendientes hasta 12% en kg 1400


297
Datos técnicos

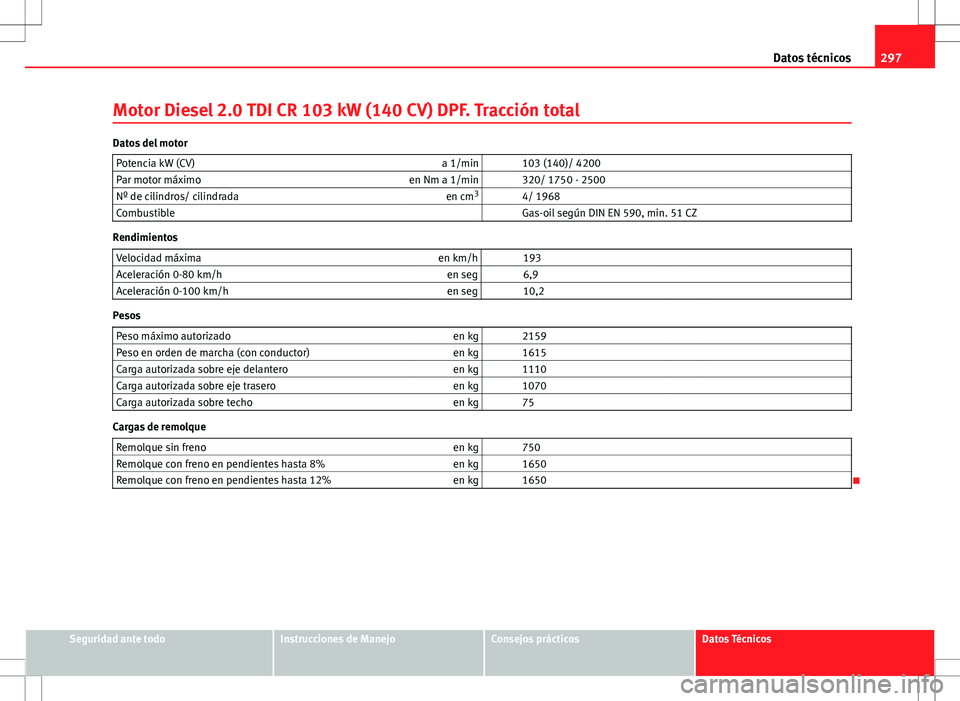

Motor Diesel 2.0 TDI CR 103 kW (140 CV) DPF. Tracción total
Datos del motor Potencia kW (CV) a 1/min 103 (140)/ 4200
Par motor máximo en Nm a 1/min 320/ 1750 - 2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Gas-oil según DIN EN 590, min. 51 CZ
Rendimientos
Velocidad máxima en km/h 193
Aceleración 0-80 km/h en seg 6,9
Aceleración 0-100 km/h en seg 10,2
Pesos
Peso máximo autorizado en kg 2159
Peso en orden de marcha (con conductor) en kg 1615
Carga autorizada sobre eje delantero en kg 1110
Carga autorizada sobre eje trasero en kg 1070
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

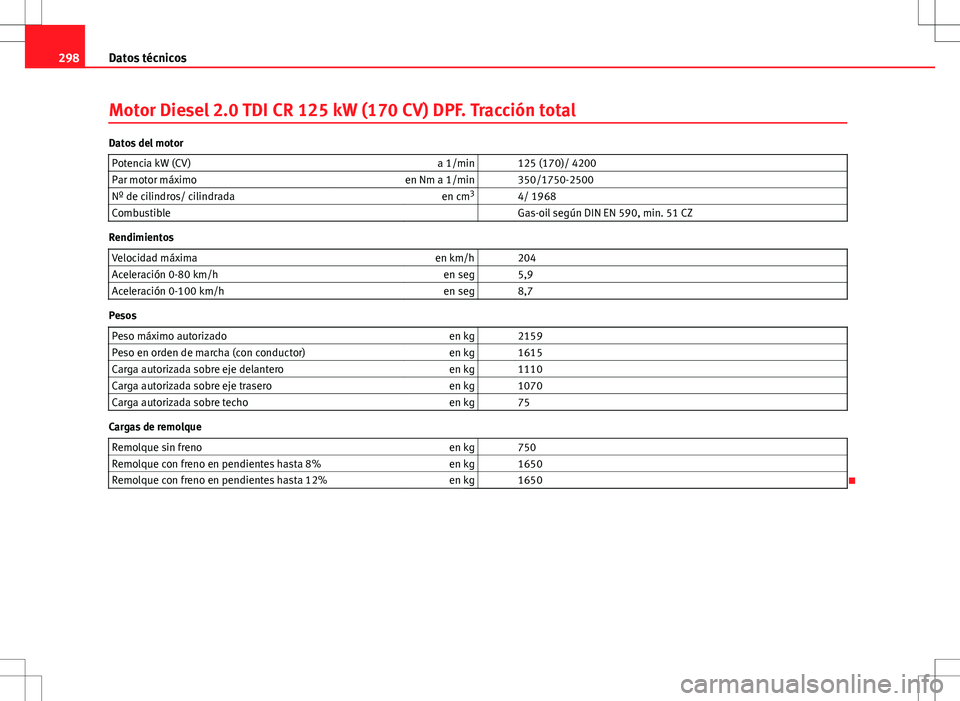

298Datos técnicos
Motor Diesel 2.0 TDI CR 125 kW (170 CV) DPF. Tracción total
Datos del motor
Potencia kW (CV) a 1/min 125 (170)/ 4200
Par motor máximo en Nm a 1/min 350/1750-2500
Nº de cilindros/ cilindrada en cm3
4/ 1968
Combustible Gas-oil según DIN EN 590, min. 51 CZ
Rendimientos
Velocidad máxima en km/h 204
Aceleración 0-80 km/h en seg 5,9
Aceleración 0-100 km/h en seg 8,7
Pesos
Peso máximo autorizado en kg 2159
Peso en orden de marcha (con conductor) en kg 1615
Carga autorizada sobre eje delantero en kg 1110
Carga autorizada sobre eje trasero en kg 1070
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 750
Remolque con freno en pendientes hasta 8% en kg 1650
Remolque con freno en pendientes hasta 12% en kg 1650

