Seat Altea Freetrack 2012 Manual del propietario (in Spanish)

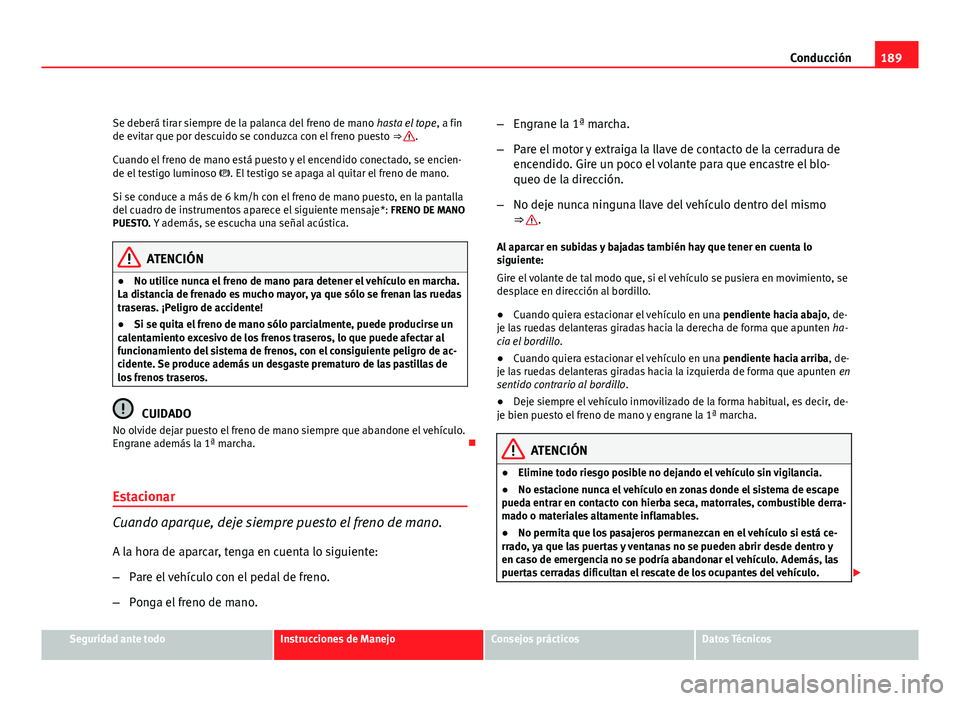

189
Conducción
Se deberá tirar siempre de la palanca del freno de mano hasta el tope, a fin
de evitar que por descuido se conduzca con el freno puesto ⇒ 
.
Cuando el freno de mano está puesto y el encendido conectado, se encien-
de el testigo luminoso . El testigo se apaga al quitar el freno de mano.
Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje*: FRENO DE MANO PUESTO. Y además, se escucha una señal acústica.
ATENCIÓN
● No utilice nunca el freno de mano para detener el vehículo en marcha.
La distancia de frenado es mucho mayor, ya que sólo se frenan las ruedas
traseras. ¡Peligro de accidente!
● Si se quita el freno de mano sólo parcialmente, puede producirse un
calentamiento excesivo de los frenos traseros, lo que puede afectar al
funcionamiento del sistema de frenos, con el consiguiente peligro de ac-
cidente. Se produce además un desgaste prematuro de las pastillas de
los frenos traseros.
CUIDADO
No olvide dejar puesto el freno de mano siempre que abandone el vehículo.
Engrane además la 1ª marcha. 
Estacionar
Cuando aparque, deje siempre puesto el freno de mano.
A la hora de aparcar, tenga en cuenta lo siguiente:
– Pare el vehículo con el pedal de freno.
– Ponga el freno de mano. –
Engrane la 1ª marcha.
– Pare el motor y extraiga la llave de contacto de la cerradura de
encendido. Gire un poco el volante para que encastre el blo-
queo de la dirección.
– No deje nunca ninguna llave del vehículo dentro del mismo
⇒ 
.
Al aparcar en subidas y bajadas también hay que tener en cuenta lo
siguiente:
Gire el volante de tal modo que, si el vehículo se pusiera en movimiento, se
desplace en dirección al bordillo.
● Cuando quiera estacionar el vehículo en una pendiente hacia abajo, de-
je las ruedas delanteras giradas hacia la derecha de forma que apunten ha-
cia el bordillo.
● Cuando quiera estacionar el vehículo en una pendiente hacia arriba, de-
je las ruedas delanteras giradas hacia la izquierda de forma que apunten en
sentido contrario al bordillo.
● Deje siempre el vehículo inmovilizado de la forma habitual, es decir, de-
je bien puesto el freno de mano y engrane la 1ª marcha.
ATENCIÓN
● Elimine todo riesgo posible no dejando el vehículo sin vigilancia.
● No estacione nunca el vehículo en zonas donde el sistema de escape
pueda entrar en contacto con hierba seca, matorrales, combustible derra-
mado o materiales altamente inflamables.
● No permita que los pasajeros permanezcan en el vehículo si está ce-
rrado, ya que las puertas y ventanas no se pueden abrir desde dentro y
en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

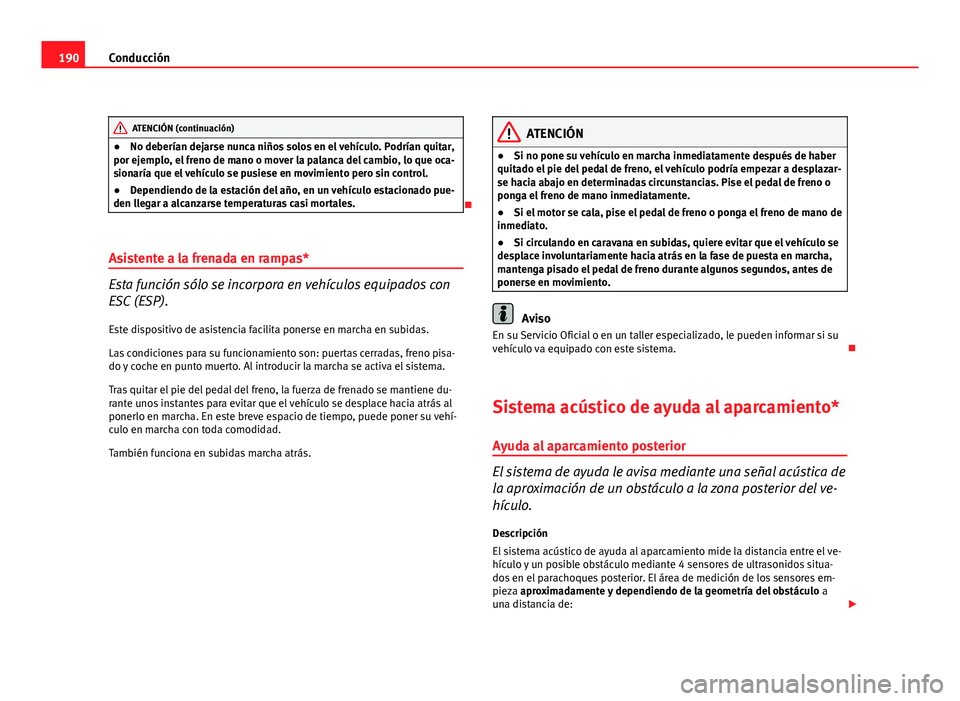

190Conducción
ATENCIÓN (continuación)
● No deberían dejarse nunca niños solos en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o mover la palanca del cambio, lo que oca-
sionaría que el vehículo se pusiese en movimiento pero sin control.
● Dependiendo de la estación del año, en un vehículo estacionado pue-
den llegar a alcanzarse temperaturas casi mortales.

Asistente a la frenada en rampas*
Esta función sólo se incorpora en vehículos equipados con
ESC (ESP).
Este dispositivo de asistencia facilita ponerse en marcha en subidas.
Las condiciones para su funcionamiento son: puertas cerradas, freno pisa-
do y coche en punto muerto. Al introducir la marcha se activa el sistema.
Tras quitar el pie del pedal del freno, la fuerza de frenado se mantiene du-
rante unos instantes para evitar que el vehículo se desplace hacia atrás al
ponerlo en marcha. En este breve espacio de tiempo, puede poner su vehí-
culo en marcha con toda comodidad.
También funciona en subidas marcha atrás.
ATENCIÓN
● Si no pone su vehículo en marcha inmediatamente después de haber
quitado el pie del pedal de freno, el vehículo podría empezar a desplazar-
se hacia abajo en determinadas circunstancias. Pise el pedal de freno o
ponga el freno de mano inmediatamente.
● Si el motor se cala, pise el pedal de freno o ponga el freno de mano de
inmediato.
● Si circulando en caravana en subidas, quiere evitar que el vehículo se
desplace involuntariamente hacia atrás en la fase de puesta en marcha,
mantenga pisado el pedal de freno durante algunos segundos, antes de
ponerse en movimiento.
Aviso
En su Servicio Oficial o en un taller especializado, le pueden informar si su
vehículo va equipado con este sistema. 
Sistema acústico de ayuda al aparcamiento* Ayuda al aparcamiento posterior
El sistema de ayuda le avisa mediante una señal acústica de
la aproximación de un obstáculo a la zona posterior del ve-
hículo. Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el ve-
hículo y un posible obstáculo mediante 4 sensores de ultrasonidos situa-
dos en el parachoques posterior. El área de medición de los sensores em-
pieza aproximadamente y dependiendo de la geometría del obstáculo a
una distancia de: 

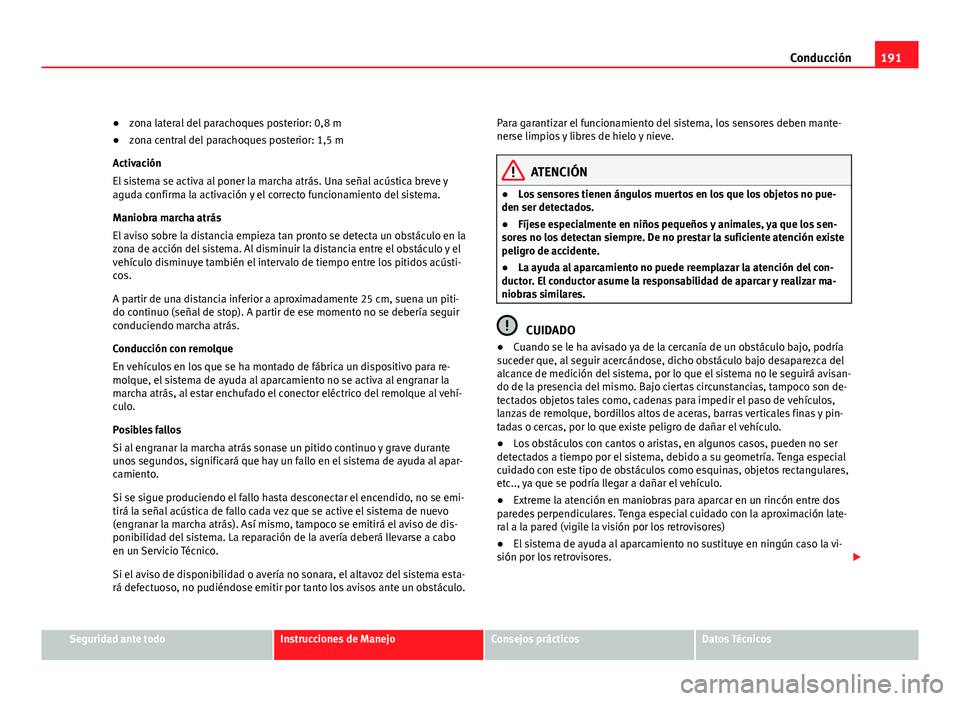

191
Conducción
● zona lateral del parachoques posterior: 0,8 m
● zona central del parachoques posterior: 1,5 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema.
Maniobra marcha atrás
El aviso sobre la distancia empieza tan pronto se detecta un obstáculo en la
zona de acción del sistema. Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acústi-
cos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un piti-
do continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para re-
molque, el sistema de ayuda al aparcamiento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se emi-
tirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dis-
ponibilidad del sistema. La reparación de la avería deberá llevarse a cabo
en un Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema esta-
rá defectuoso, no pudiéndose emitir por tanto los avisos ante un obstáculo. Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
ATENCIÓN
● Los sensores tienen ángulos muertos en los que los objetos no pue-
den ser detectados.
● Fíjese especialmente en niños pequeños y animales, ya que los sen-
sores no los detectan siempre. De no prestar la suficiente atención existe
peligro de accidente.
● La ayuda al aparcamiento no puede reemplazar la atención del con-
ductor. El conductor asume la responsabilidad de aparcar y realizar ma-
niobras similares.
CUIDADO
● Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisan-
do de la presencia del mismo. Bajo ciertas circunstancias, tampoco son de-
tectados objetos tales como, cadenas para impedir el paso de vehículos,
lanzas de remolque, bordillos altos de aceras, barras verticales finas y pin-
tadas o cercas, por lo que existe peligro de dañar el vehículo.
● Los obstáculos con cantos o aristas, en algunos casos, pueden no ser
detectados a tiempo por el sistema, debido a su geometría. Tenga especial
cuidado con este tipo de obstáculos como esquinas, objetos rectangulares,
etc.., ya que se podría llegar a dañar el vehículo.
● Extreme la atención en maniobras para aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación late-
ral a la pared (vigile la visión por los retrovisores)
● El sistema de ayuda al aparcamiento no sustituye en ningún caso la vi-
sión por los retrovisores. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

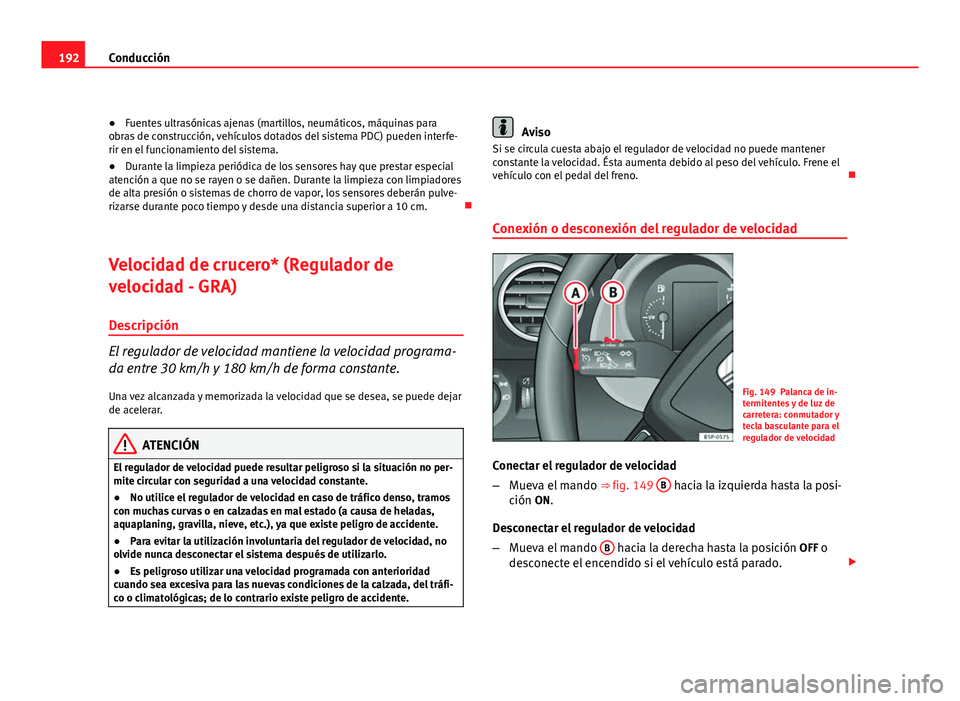

192Conducción
● Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para
obras de construcción, vehículos dotados del sistema PDC) pueden interfe-
rir en el funcionamiento del sistema.
● Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulve-
rizarse durante poco tiempo y desde una distancia superior a 10 cm. 
Velocidad de crucero* (Regulador de
velocidad - GRA) Descripción
El regulador de velocidad mantiene la velocidad programa-
da entre 30 km/h y 180 km/h de forma constante. Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
ATENCIÓN
El regulador de velocidad puede resultar peligroso si la situación no per-
mite circular con seguridad a una velocidad constante.
● No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas,
aquaplaning, gravilla, nieve, etc.), ya que existe peligro de accidente.
● Para evitar la utilización involuntaria del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
● Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfi-
co o climatológicas; de lo contrario existe peligro de accidente.
Aviso
Si se circula cuesta abajo el regulador de velocidad no puede mantener
constante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el
vehículo con el pedal del freno. 
Conexión o desconexión del regulador de velocidad
Fig. 149 Palanca de in-
termitentes y de luz de
carretera: conmutador y
tecla basculante para el
regulador de velocidad
Conectar el regulador de velocidad
– Mueva el mando ⇒ fig. 149 B
hacia la izquierda hasta la posi-
ción ON.
Desconectar el regulador de velocidad
– Mueva el mando B
hacia la derecha hasta la posición OFF o
desconecte el encendido si el vehículo está parado. 

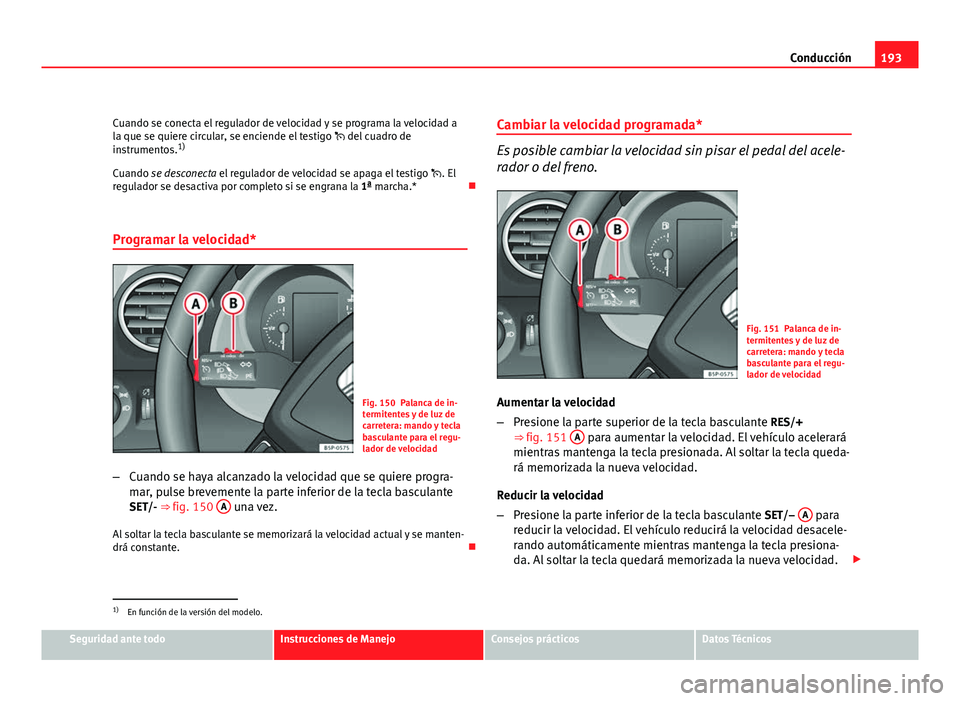

193
Conducción
Cuando se conecta el regulador de velocidad y se programa la velocidad a
la que se quiere circular, se enciende el testigo  del cuadro de
instrumentos. 1)
Cuando se desconecta el regulador de velocidad se apaga el testigo . El
regulador se desactiva por completo si se engrana la 1ª marcha.* 
Programar la velocidad*
Fig. 150 Palanca de in-
termitentes y de luz de
carretera: mando y tecla
basculante para el regu-
lador de velocidad
– Cuando se haya alcanzado la velocidad que se quiere progra-
mar, pulse brevemente la parte inferior de la tecla basculante
SET/- ⇒ fig. 150 A
una vez.
Al soltar la tecla basculante se memorizará la velocidad actual y se manten-
drá constante. Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.
Fig. 151 Palanca de in-
termitentes y de luz de
carretera: mando y tecla
basculante para el regu-
lador de velocidad
Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES/+
⇒ fig. 151 A
para aumentar la velocidad. El vehículo acelerará
mientras mantenga la tecla presionada. Al soltar la tecla queda-
rá memorizada la nueva velocidad.
Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET/– A
para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presiona-
da. Al soltar la tecla quedará memorizada la nueva velocidad. 
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

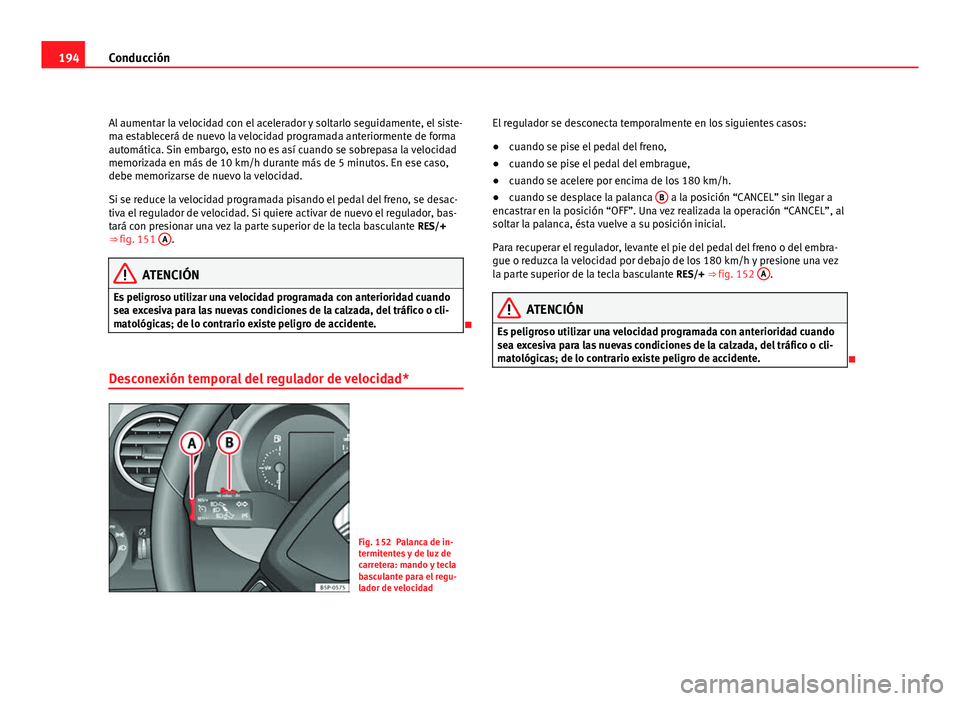

194Conducción
Al aumentar la velocidad con el acelerador y soltarlo seguidamente, el siste-
ma establecerá de nuevo la velocidad programada anteriormente de forma
automática. Sin embargo, esto no es así cuando se sobrepasa la velocidad
memorizada en más de 10 km/h durante más de 5 minutos. En ese caso,
debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si quiere activar de nuevo el regulador, bas-
tará con presionar una vez la parte superior de la tecla basculante RES/+
⇒  fig. 151 A
.
ATENCIÓN
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o cli-
matológicas; de lo contrario existe peligro de accidente.

Desconexión temporal del regulador de velocidad*
Fig. 152 Palanca de in-
termitentes y de luz de
carretera: mando y tecla
basculante para el regu-
lador de velocidad El regulador se desconecta temporalmente en los siguientes casos:
●
cuando se pise el pedal del freno,
● cuando se pise el pedal del embrague,
● cuando se acelere por encima de los 180 km/h.
● cuando se desplace la palanca B
a la posición “CANCEL” sin llegar a
encastrar en la posición “OFF”. Una vez realizada la operación “CANCEL”, al
soltar la palanca, ésta vuelve a su posición inicial.
Para recuperar el regulador, levante el pie del pedal del freno o del embra-
gue o reduzca la velocidad por debajo de los 180 km/h y presione una vez
la parte superior de la tecla basculante RES/+ ⇒ fig. 152 A
.
ATENCIÓN
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o cli-
matológicas; de lo contrario existe peligro de accidente.


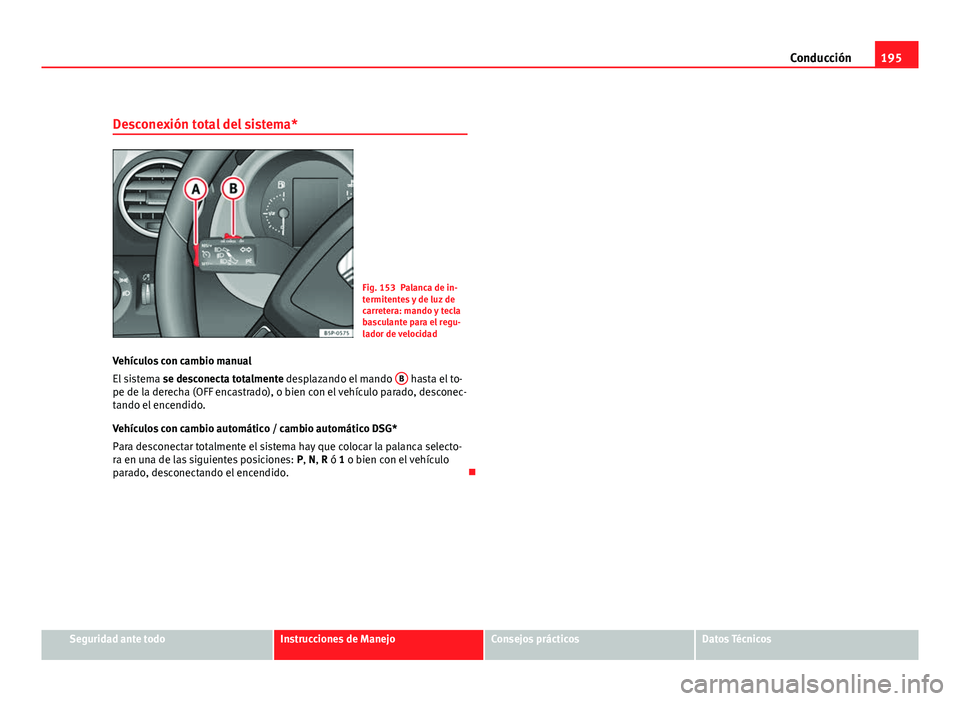

195
Conducción
Desconexión total del sistema*
Fig. 153 Palanca de in-
termitentes y de luz de
carretera: mando y tecla
basculante para el regu-
lador de velocidad
Vehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando B
hasta el to-
pe de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático / cambio automático DSG*
Para desconectar totalmente el sistema hay que colocar la palanca selecto-
ra en una de las siguientes posiciones: P, N, R ó 1 o bien con el vehículo
parado, desconectando el encendido. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

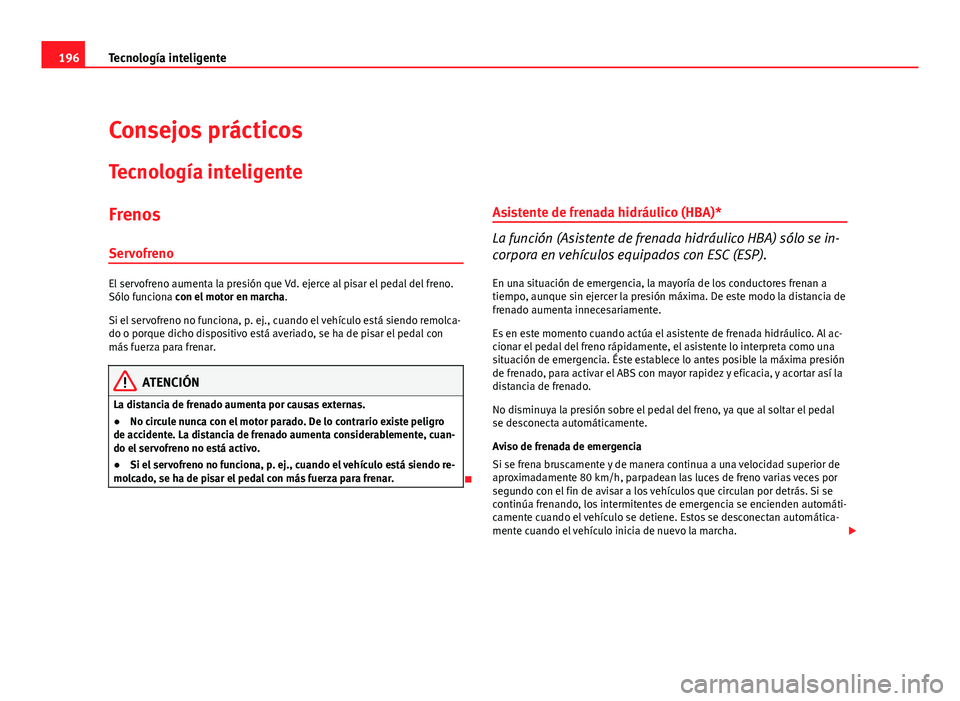

196Tecnología inteligente
Consejos prácticos
Tecnología inteligente
FrenosServofreno
El servofreno aumenta la presión que Vd. ejerce al pisar el pedal del freno.
Sólo funciona con el motor en marcha .
Si el servofreno no funciona, p. ej., cuando el vehículo está siendo remolca-
do o porque dicho dispositivo está averiado, se ha de pisar el pedal con
más fuerza para frenar.
ATENCIÓN
La distancia de frenado aumenta por causas externas.
● No circule nunca con el motor parado. De lo contrario existe peligro
de accidente. La distancia de frenado aumenta considerablemente, cuan-
do el servofreno no está activo.
● Si el servofreno no funciona, p. ej., cuando el vehículo está siendo re-
molcado, se ha de pisar el pedal con más fuerza para frenar.
 Asistente de frenada hidráulico (HBA)*
La función (Asistente de frenada hidráulico HBA) sólo se in-
corpora en vehículos equipados con ESC (ESP).
En una situación de emergencia, la mayoría de los conductores frenan a
tiempo, aunque sin ejercer la presión máxima. De este modo la distancia de
frenado aumenta innecesariamente.
Es en este momento cuando actúa el asistente de frenada hidráulico. Al ac-
cionar el pedal del freno rápidamente, el asistente lo interpreta como una
situación de emergencia. Éste establece lo antes posible la máxima presión
de frenado, para activar el ABS con mayor rapidez y eficacia, y acortar así la
distancia de frenado.
No disminuya la presión sobre el pedal del freno, ya que al soltar el pedal
se desconecta automáticamente.
Aviso de frenada de emergencia
Si se frena bruscamente y de manera continua a una velocidad superior de
aproximadamente 80 km/h, parpadean las luces de freno varias veces por
segundo con el fin de avisar a los vehículos que circulan por detrás. Si se
continúa frenando, los intermitentes de emergencia se encienden automáti-
camente cuando el vehículo se detiene. Estos se desconectan automática-
mente cuando el vehículo inicia de nuevo la marcha. 

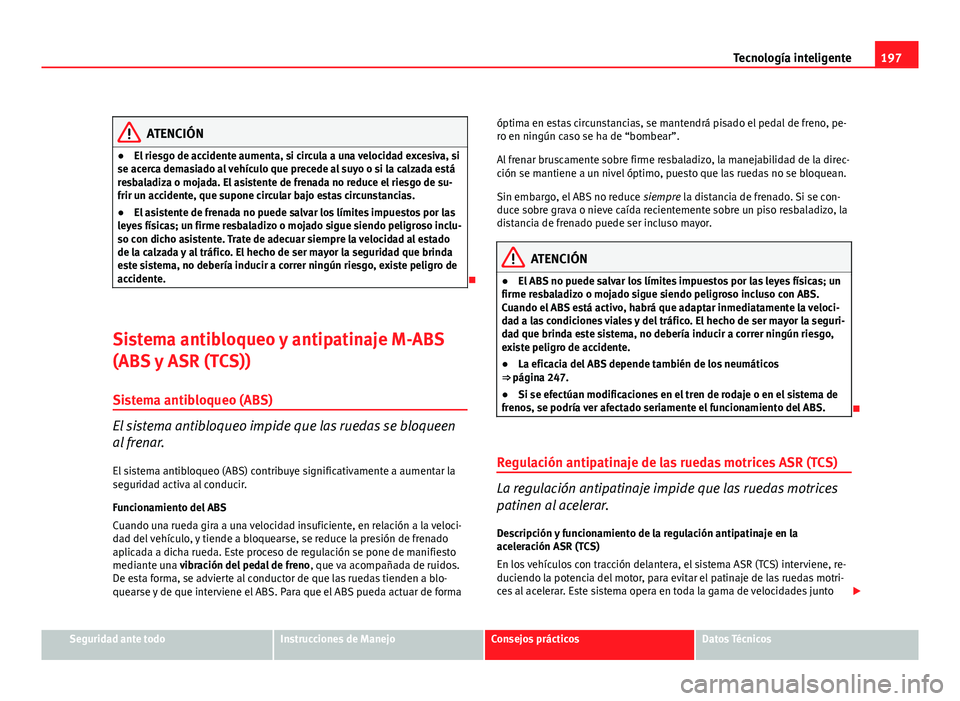

197
Tecnología inteligente
ATENCIÓN
● El riesgo de accidente aumenta, si circula a una velocidad excesiva, si
se acerca demasiado al vehículo que precede al suyo o si la calzada está
resbaladiza o mojada. El asistente de frenada no reduce el riesgo de su-
frir un accidente, que supone circular bajo estas circunstancias.
● El asistente de frenada no puede salvar los límites impuestos por las
leyes físicas; un firme resbaladizo o mojado sigue siendo peligroso inclu-
so con dicho asistente. Trate de adecuar siempre la velocidad al estado
de la calzada y al tráfico. El hecho de ser mayor la seguridad que brinda
este sistema, no debería inducir a correr ningún riesgo, existe peligro de
accidente.

Sistema antibloqueo y antipatinaje M-ABS
(ABS y ASR (TCS))
Sistema antibloqueo (ABS)
El sistema antibloqueo impide que las ruedas se bloqueen
al frenar. El sistema antibloqueo (ABS) contribuye significativamente a aumentar la
seguridad activa al conducir.
Funcionamiento del ABS
Cuando una rueda gira a una velocidad insuficiente, en relación a la veloci-
dad del vehículo, y tiende a bloquearse, se reduce la presión de frenado
aplicada a dicha rueda. Este proceso de regulación se pone de manifiesto
mediante una vibración del pedal de freno , que va acompañada de ruidos.
De esta forma, se advierte al conductor de que las ruedas tienden a blo-
quearse y de que interviene el ABS. Para que el ABS pueda actuar de forma óptima en estas circunstancias, se mantendrá pisado el pedal de freno, pe-
ro en ningún caso se ha de “bombear”.
Al frenar bruscamente sobre firme resbaladizo, la manejabilidad de la direc-
ción se mantiene a un nivel óptimo, puesto que las ruedas no se bloquean.
Sin embargo, el ABS no reduce
siempre la distancia de frenado. Si se con-
duce sobre grava o nieve caída recientemente sobre un piso resbaladizo, la
distancia de frenado puede ser incluso mayor.
ATENCIÓN
● El ABS no puede salvar los límites impuestos por las leyes físicas; un
firme resbaladizo o mojado sigue siendo peligroso incluso con ABS.
Cuando el ABS está activo, habrá que adaptar inmediatamente la veloci-
dad a las condiciones viales y del tráfico. El hecho de ser mayor la seguri-
dad que brinda este sistema, no debería inducir a correr ningún riesgo,
existe peligro de accidente.
● La eficacia del ABS depende también de los neumáticos
⇒  página 247.
● Si se efectúan modificaciones en el tren de rodaje o en el sistema de
frenos, se podría ver afectado seriamente el funcionamiento del ABS.

Regulación antipatinaje de las ruedas motrices ASR (TCS)
La regulación antipatinaje impide que las ruedas motrices
patinen al acelerar. Descripción y funcionamiento de la regulación antipatinaje en la
aceleración ASR (TCS)
En los vehículos con tracción delantera, el sistema ASR (TCS) interviene, re-
duciendo la potencia del motor, para evitar el patinaje de las ruedas motri-
ces al acelerar. Este sistema opera en toda la gama de velocidades junto 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

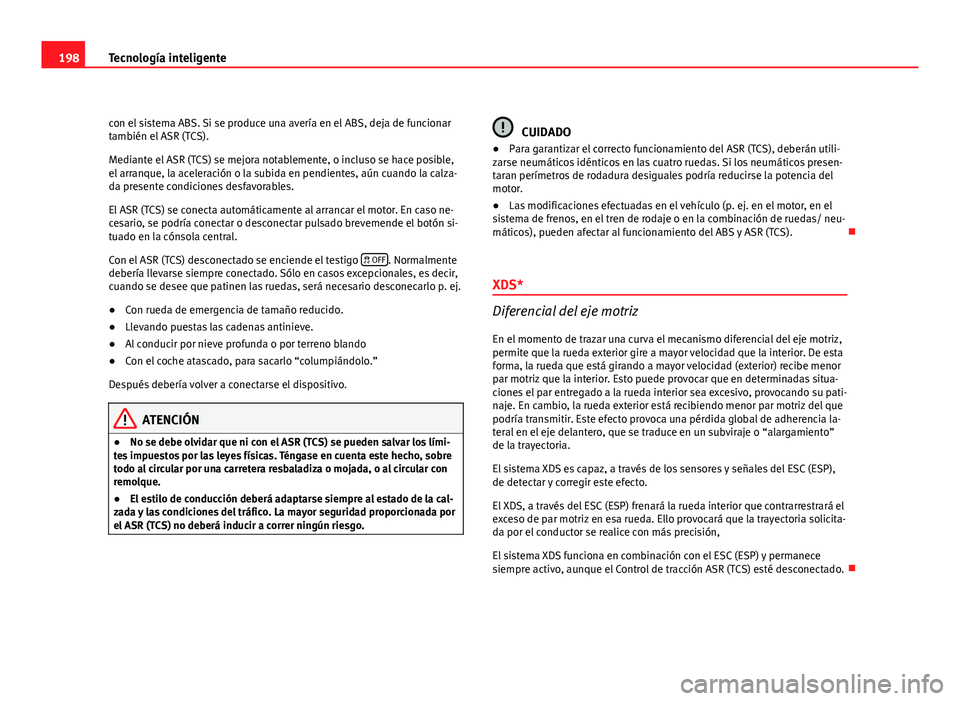

198Tecnología inteligente
con el sistema ABS. Si se produce una avería en el ABS, deja de funcionar
también el ASR (TCS).
Mediante el ASR (TCS) se mejora notablemente, o incluso se hace posible,
el arranque, la aceleración o la subida en pendientes, aún cuando la calza-
da presente condiciones desfavorables.
El ASR (TCS) se conecta automáticamente al arrancar el motor. En caso ne-
cesario, se podría conectar o desconectar pulsado brevemende el botón si-
tuado en la cónsola central.
Con el ASR (TCS) desconectado se enciende el testigo 
OFF
. Normalmente
debería llevarse siempre conectado. Sólo en casos excepcionales, es decir,
cuando se desee que patinen las ruedas, será necesario desconecarlo p. ej.
● Con rueda de emergencia de tamaño reducido.
● Llevando puestas las cadenas antinieve.
● Al conducir por nieve profunda o por terreno blando
● Con el coche atascado, para sacarlo “columpiándolo.”
Después debería volver a conectarse el dispositivo.
ATENCIÓN
● No se debe olvidar que ni con el ASR (TCS) se pueden salvar los lími-
tes impuestos por las leyes físicas. Téngase en cuenta este hecho, sobre
todo al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
● El estilo de conducción deberá adaptarse siempre al estado de la cal-
zada y las condiciones del tráfico. La mayor seguridad proporcionada por
el ASR (TCS) no deberá inducir a correr ningún riesgo.
CUIDADO
● Para garantizar el correcto funcionamiento del ASR (TCS), deberán utili-
zarse neumáticos idénticos en las cuatro ruedas. Si los neumáticos presen-
taran perímetros de rodadura desiguales podría reducirse la potencia del
motor.
● Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/ neu-
máticos), pueden afectar al funcionamiento del ABS y ASR (TCS). 
XDS*
Diferencial del eje motriz
En el momento de trazar una curva el mecanismo diferencial del eje motriz,
permite que la rueda exterior gire a mayor velocidad que la interior. De esta
forma, la rueda que está girando a mayor velocidad (exterior) recibe menor
par motriz que la interior. Esto puede provocar que en determinadas situa-
ciones el par entregado a la rueda interior sea excesivo, provocando su pati-
naje. En cambio, la rueda exterior está recibiendo menor par motriz del que
podría transmitir. Este efecto provoca una pérdida global de adherencia la-
teral en el eje delantero, que se traduce en un subviraje o “alargamiento”
de la trayectoria.
El sistema XDS es capaz, a través de los sensores y señales del ESC (ESP),
de detectar y corregir este efecto.
El XDS, a través del ESC (ESP) frenará la rueda interior que contrarrestrará el
exceso de par motriz en esa rueda. Ello provocará que la trayectoria solicita-
da por el conductor se realice con más precisión,
El sistema XDS funciona en combinación con el ESC (ESP) y permanece
siempre activo, aunque el Control de tracción ASR (TCS) esté desconectado. 
