Page 87 of 331
85
Posto de condução
Nível do líquido de refrigeração demasiado baixo
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: STOP
VERIFICAR LÍQUIDO DE REFRIGERAÇÃO MANUAL DE INSTRUÇÕES .
Verifique primeiro o indicador da temperatura do líquido de refrigeração. Se
o ponteiro se encontra na zona normal, deverá adicionar-se líquido de refri-
geração assim que for possível ⇒
.
ATENÇÃO
● Se por razões técnicas o seu veículo ficar imobilizado, coloque-o a
uma distância segura, afastado da zona de circulação. Desligue o motor,
accione as luzes de emergência e coloque os triângulos de emergência.
● Nunca abra o capot do motor, se lhe parecer que está a sair vapor ou
líquido de refrigeração do compartimento do motor - risco de queimadu-
ras! Espere até parar de sair vapor ou líquido de refrigeração.
● O compartimento do motor é uma zona de risco. Antes de realizar tra-
balhos no compartimento do motor, desligue o motor e deixe-o arrefecer.
Ter sempre em conta as advertências correspondentes ⇒ Página 244.
Aplicável ao modelo:ALTEA / ALTEA XL
Temperatura do líquido de refrigeração (cor azul)
Esta luz acende-se quando o líquido de refrigeração se encontra, aproxima-
damente, abaixo dos +45 °C (+113 °F). Quando esta temperatura é alcança-
da, a luz apaga-se. Luz de nevoeiro traseira
O aviso acende-se quando a luz de nevoeiro traseira está ligada. Para
mais informações ⇒ Página 119.
Luzes indicadoras de mudança de direcção
Este aviso de controlo pisca quando os indicadores de mu-
dança de direcção estão activados.
Conforme o indicador de mudança de direcção accionado, começa a piscar
o aviso da esquerda ou o da direita . Se estiverem ligadas as luzes de
emergência, os dois avisos piscam simultaneamente.
Se algum dos indicadores de mudança de direcção não funcionar, o aviso
pisca com o dobro da velocidade.
Para mais informações sobre os indicadores de mudança de direcção, con-
sulte a ⇒ Página 126.
Gestão do motor*
Este aviso controla a gestão do motor nos motores a gasoli-
na.
Ao ligar a ignição, a luz de aviso (Electronic Power Control) acende en-
quanto é verificado o funcionamento do sistema. Deverá apagar-se depois
do arranque do motor.
1)
Em função da versão do modelo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Page 88 of 331
86Posto de condução
Se se registar uma deficiência na gestão electrónica do motor em andamen-
to, o aviso acende-se. Pare o veículo e solicite a ajuda de um técnico.
Sistema de pré-aquecimento/avaria do motor
Este aviso mantém-se aceso durante o pré-aquecimento do
motor a Diesel. Este aviso pisca quando ocorre uma avaria
no motor.
O aviso de controlo está aceso
Se o aviso se acende ao ligar a ignição, significa que foi activado o siste-
ma de pré-aquecimento do motor. Quando o aviso se apaga, deve dar ao
arranque de imediato.
O aviso de controlo pisca
Se, em andamento, ocorrer alguma avaria na gestão do motor, a luz de avi-
so do sistema de pré-aquecimento começará a piscar . Dirija-se a uma
oficina especializada o quanto antes para efectuar uma revisão do motor.
Máximos
O aviso de controlo acende-se se os máximos estiverem li-
gados.
O aviso acende-se ao ligar os máximos ou quando estes são utilizados
para dar sinais de luzes.
Para mais informações ⇒ Página 126. Acumulação de fuligem no filtro de partículas para motores
Diesel*
Caso o aviso se acenda o condutor deverá contribuir para que o filtro se
limpe por si mesmo, conduzindo de forma adequada para que tal aconteça.
Circule, portanto, durante cerca de 15 minutos em quarta ou quinta (caixa
de velocidades automática: gama de mudanças S) a uma velocidade míni-
ma de 60 km/h (37 mph) e com o motor num regime aproximado das 2000
rpm. Com isso, aumenta a temperatura e é queimada a fuligem acumulada
no filtro. Após ser realizada a limpeza com êxito, o aviso desliga-se.
Se o aviso não se apaga, ou se acendem os três avisos (filtro de partícu-
las
, avaria no sistema de controlo de emissões e aquecedores ) le-
ve o veículo a uma oficina especializada para que eliminem a anomalia.
ATENÇÃO
● Adapte sempre a velocidade às condições meteorológicas da pista,
do terreno e do trânsito. As recomendações de condução, nunca o devem
levar a desrespeitar as disposições legais sobre circulação rodoviária.
● As altas temperaturas que se alcançam no filtro de partículas para
motores Diesel, tornam aconselhável estacionar o veículo de forma a que
o filtro de partículas não entre em contacto com materiais altamente in-
flamáveis que se encontrem debaixo do veículo. Caso contrário, existe o
risco de incêndio.
Sistema antibloqueio (ABS)*
O aviso de controlo controla o funcionamento do ABS.
O aviso de controlo acende-se durante alguns segundos quando se liga
a ignição. Apaga-se quando é finalizado o processo automático de verifica-
ção.
Page 89 of 331
87
Posto de condução
O ABS está avariado se:
● O aviso de controlo não se acende quando se liga a ignição.
● O aviso de controlo não se apaga após alguns segundos.
● O aviso de controlo acende-se em andamento.
No entanto é possível travar o veículo com o sistema de travões normal, ou
seja, sem ABS. Dirija-se o quanto antes a uma oficina especializada. Para
mais informações sobre o ABS, consulte ⇒ Página 203.
Em caso de anomalia no ABS, acende-se também o aviso de controlo do
ESC*.
Avaria geral do sistema de travões
Caso se acenda a luz de aviso do ABS juntamente com a luz de aviso do
sistema de travões , tanto o ABS como o sistema de travões estão avaria-
dos ⇒
.
ATENÇÃO
● Antes de abrir o capot, tenha em conta as recomendações em
⇒ Página 244, Trabalhos no compartimento do motor.
● Se o aviso do sistema de travões se acende em conjunto com o avi-
so do ABS , pare imediatamente o veículo e verifique o nível do líquido
dos travões ⇒ Página 258, Líquido dos travões. Se o nível do líquido dos
travões estiver abaixo da marca «MIN», não continue a viagem – risco de
acidente! Solicite a ajuda de um técnico.
● Se o nível do líquido dos travões estiver correcto, a deficiência no sis-
tema de travões poderá ter sido provocada por uma avaria no ABS. Quan-
do esta função falha, as rodas traseiras podem ficar bloqueadas com re-
lativa rapidez. Em certas circunstâncias poderá ocorrer a derrapagem da
traseira do veículo, o que pode provocar a perda de controlo do mesmo.
Pare o veículo e solicite a ajuda de um técnico.
Água do lava-vidros*
Este aviso acende-se quando o nível da água no reservató-
rio do lava-vidros é muito baixo.
Aproveite para abastecer o depósito na primeira oportunidade
⇒ Página 254.
No visor* do painel de instrumentos aparece a seguinte mensagem 1)
:
ABASTECER LÍQUIDO LIMPA-VIDROS.
Alternador
Este aviso assinala uma avaria no alternador. O aviso acende-se quando se liga a ignição. Deverá apagar-se depois do
arranque do motor.
Quando o aviso se acende em andamento, a bateria deixa de ser carre-
gada pelo alternador. Dirija-se o quanto antes à oficina especializada mais
próxima.
Como a bateria do veículo se vai descarregando, desligue todos os compo-
nentes eléctricos que não sejam indispensáveis.
Pastilhas dos travões desgastadas
Se se acende o símbolo , vá a uma oficina especializada para verificar as
pastilhas dos travões das rodas dianteiras (e, por motivos de segurança,
também as das rodas traseiras).
1)
Em função da versão do modelo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Page 90 of 331
88Posto de condução
Pressão dos pneus
O sistema de controlo da pressão dos pneus controla as ro-
tações das rodas assim como o espectro de frequência de
cada uma delas.
Fig. 50 Consola central:
botão do sistema de con-
trolo dos pneus
O aviso de controlo 1)
dos pneus compara as rotações e, com isso, o diâme-
tro de rodagem de cada roda com a ajuda do ESC. Se o diâmetro de roda-
gem de uma roda muda, é emitido um alerta através do aviso de controlo
dos pneus . O diâmetro de rodagem de um pneu varia quando:
● A pressão do pneu é insuficiente.
● A estrutura do pneu apresenta defeitos.
● O veículo está desnivelado devido à carga.
● As rodas de um eixo estão com mais carga (p. ex. na condução com re-
boque ou em subidas e descidas acentuadas).
● O veículo está com as correntes para a neve instaladas. ●
A roda de emergência está instalada.
● Mudou-se uma roda de um eixo.
Regulação da pressão de ar dos pneus
Após modificar a pressão dos pneus ou mudar uma ou mais rodas, é neces-
sário manter pressionado o botão ⇒ Fig. 50, com a ignição ligada, até que
seja ouvido um sinal sonoro e o aviso apague.
Se as rodas forem submetidas a uma carga excessiva (p. ex. durante a con-
dução com reboque ou em caso de carga pesada) deve aumentar a pressão
dos pneus de acordo com o valor recomendado em caso de carga total
(consulte o autocolante da face interna da tampa do depósito de combustí-
vel). Se for pressionado o botão do sistema de controlo dos pneus, pode
ser confirmado o novo valor da pressão.
O aviso de controlo dos pneus acende-se
Se a pressão de ar de uma ou várias rodas for muito inferior ao valor indica-
do pelo condutor, o aviso de controlo dos pneus acende ⇒ .
O aviso de controlo dos pneus pisca
Se o aviso de controlo dos pneus piscar, é um sinal de avaria. Dirija-se à
oficina especializada mais próxima.
1)
Em função da versão do modelo

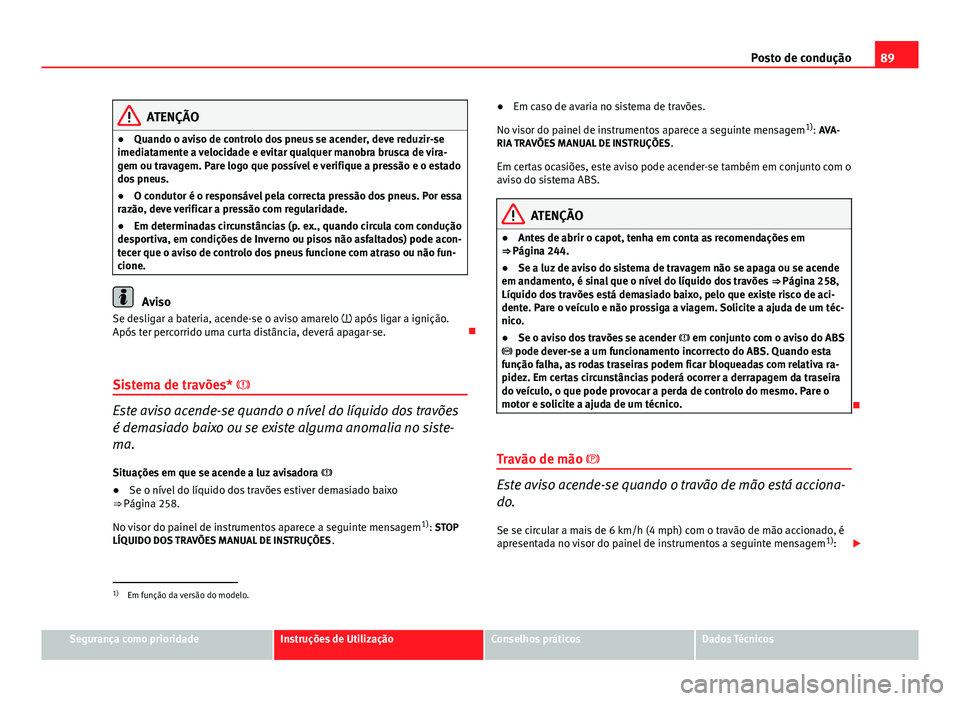

Page 91 of 331
89
Posto de condução
ATENÇÃO
● Quando o aviso de controlo dos pneus se acender, deve reduzir-se
imediatamente a velocidade e evitar qualquer manobra brusca de vira-
gem ou travagem. Pare logo que possível e verifique a pressão e o estado
dos pneus.
● O condutor é o responsável pela correcta pressão dos pneus. Por essa
razão, deve verificar a pressão com regularidade.
● Em determinadas circunstâncias (p. ex., quando circula com condução
desportiva, em condições de Inverno ou pisos não asfaltados) pode acon-
tecer que o aviso de controlo dos pneus funcione com atraso ou não fun-
cione.
Aviso
Se desligar a bateria, acende-se o aviso amarelo após ligar a ignição.
Após ter percorrido uma curta distância, deverá apagar-se.
Sistema de travões*
Este aviso acende-se quando o nível do líquido dos travões
é demasiado baixo ou se existe alguma anomalia no siste-
ma. Situações em que se acende a luz avisadora
● Se o nível do líquido dos travões estiver demasiado baixo
⇒ Página 258.
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: STOP
LÍQUIDO DOS TRAVÕES MANUAL DE INSTRUÇÕES .●
Em caso de avaria no sistema de travões.
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: AVA-
RIA TRAVÕES MANUAL DE INSTRUÇÕES .
Em certas ocasiões, este aviso pode acender-se também em conjunto com o
aviso do sistema ABS.
ATENÇÃO
● Antes de abrir o capot, tenha em conta as recomendações em
⇒ Página 244.
● Se a luz de aviso do sistema de travagem não se apaga ou se acende
em andamento, é sinal que o nível do líquido dos travões ⇒ Página 258,
Líquido dos travões está demasiado baixo, pelo que existe risco de aci-
dente. Pare o veículo e não prossiga a viagem. Solicite a ajuda de um téc-
nico.
● Se o aviso dos travões se acender em conjunto com o aviso do ABS
pode dever-se a um funcionamento incorrecto do ABS. Quando esta
função falha, as rodas traseiras podem ficar bloqueadas com relativa ra-
pidez. Em certas circunstâncias poderá ocorrer a derrapagem da traseira
do veículo, o que pode provocar a perda de controlo do mesmo. Pare o
motor e solicite a ajuda de um técnico.
Travão de mão
Este aviso acende-se quando o travão de mão está acciona-
do. Se se circular a mais de 6 km/h (4 mph) com o travão de mão accionado, é
apresentada no visor do painel de instrumentos a seguinte mensagem 1)
:
1)
Em função da versão do modelo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Page 92 of 331

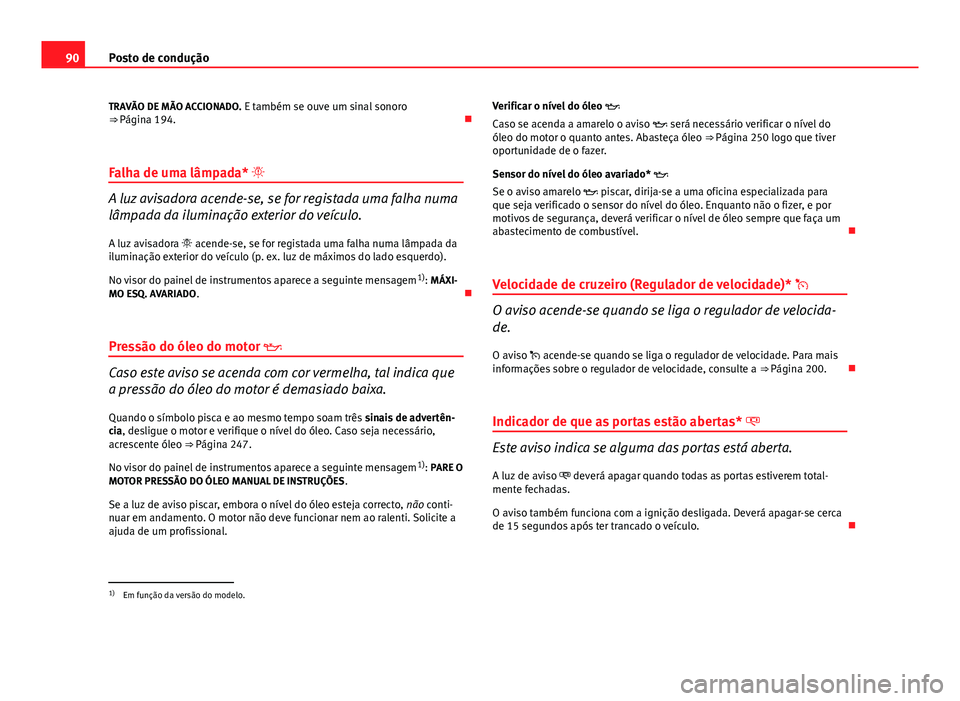

90Posto de condução
TRAVÃO DE MÃO ACCIONADO. E também se ouve um sinal sonoro
⇒ Página 194.
Falha de uma lâmpada*
A luz avisadora acende-se, se for registada uma falha numa
lâmpada da iluminação exterior do veículo. A luz avisadora acende-se, se for registada uma falha numa lâmpada da
iluminação exterior do veículo (p. ex. luz de máximos do lado esquerdo).
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: MÁXI-
MO ESQ. AVARIADO.
Pressão do óleo do motor
Caso este aviso se acenda com cor vermelha, tal indica que
a pressão do óleo do motor é demasiado baixa. Quando o símbolo pisca e ao mesmo tempo soam três sinais de advertên-
cia, desligue o motor e verifique o nível do óleo. Caso seja necessário,
acrescente óleo ⇒ Página 247.
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: PARE O
MOTOR PRESSÃO DO ÓLEO MANUAL DE INSTRUÇÕES .
Se a luz de aviso piscar, embora o nível do óleo esteja correcto, não conti-
nuar em andamento. O motor não deve funcionar nem ao ralenti. Solicite a
ajuda de um profissional. Verificar o nível do óleo
Caso se acenda a amarelo o aviso será necessário verificar o nível do
óleo do motor o quanto antes. Abasteça óleo ⇒ Página 250 logo que tiver
oportunidade de o fazer.
Sensor do nível do óleo avariado*
Se o aviso amarelo piscar, dirija-se a uma oficina especializada para
que seja verificado o sensor do nível do óleo. Enquanto não o fizer, e por
motivos de segurança, deverá verificar o nível de óleo sempre que faça um
abastecimento de combustível.
Velocidade de cruzeiro (Regulador de velocidade)*
O aviso acende-se quando se liga o regulador de velocida-
de.
O aviso acende-se quando se liga o regulador de velocidade. Para mais
informações sobre o regulador de velocidade, consulte a ⇒ Página 200.
Indicador de que as portas estão abertas*
Este aviso indica se alguma das portas está aberta.
A luz de aviso deverá apagar quando todas as portas estiverem total-
mente fechadas.
O aviso também funciona com a ignição desligada. Deverá apagar-se cerca
de 15 segundos após ter trancado o veículo.
1)
Em função da versão do modelo.
Page 93 of 331

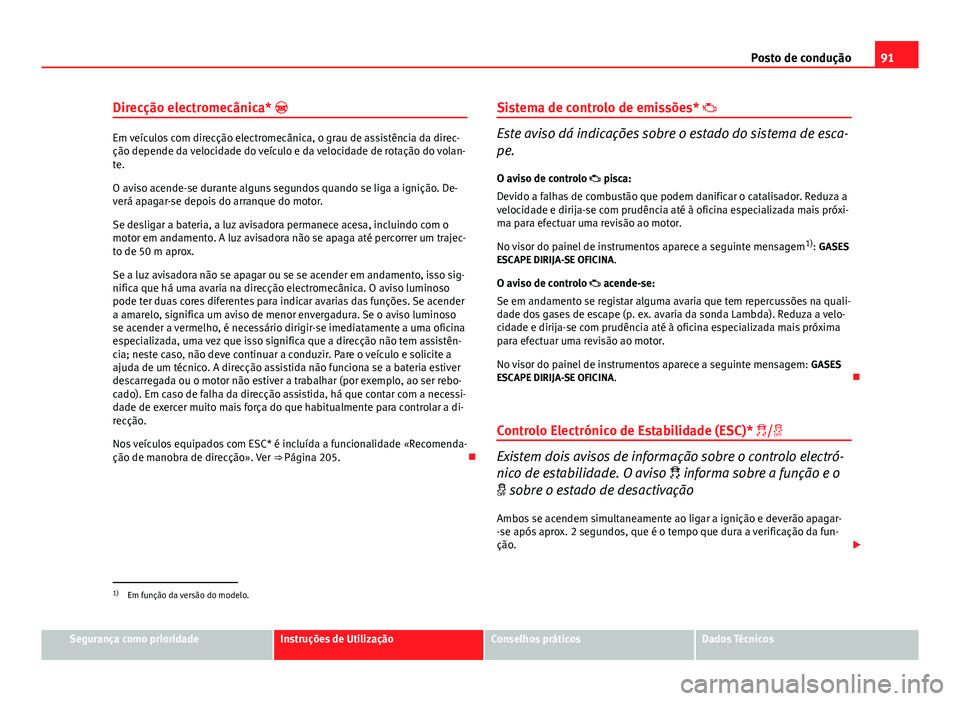

91
Posto de condução
Direcção electromecânica*
Em veículos com direcção electromecânica, o grau de assistência da direc-
ção depende da velocidade do veículo e da velocidade de rotação do volan-
te.
O aviso acende-se durante alguns segundos quando se liga a ignição. De-
verá apagar-se depois do arranque do motor.
Se desligar a bateria, a luz avisadora permanece acesa, incluindo com o
motor em andamento. A luz avisadora não se apaga até percorrer um trajec-
to de 50 m aprox.
Se a luz avisadora não se apagar ou se se acender em andamento, isso sig-
nifica que há uma avaria na direcção electromecânica. O aviso luminoso
pode ter duas cores diferentes para indicar avarias das funções. Se acender
a amarelo, significa um aviso de menor envergadura. Se o aviso luminoso
se acender a vermelho, é necessário dirigir-se imediatamente a uma oficina
especializada, uma vez que isso significa que a direcção não tem assistên-
cia; neste caso, não deve continuar a conduzir. Pare o veículo e solicite a
ajuda de um técnico. A direcção assistida não funciona se a bateria estiver
descarregada ou o motor não estiver a trabalhar (por exemplo, ao ser rebo-
cado). Em caso de falha da direcção assistida, há que contar com a necessi-
dade de exercer muito mais força do que habitualmente para controlar a di-
recção.
Nos veículos equipados com ESC* é incluída a funcionalidade «Recomenda-
ção de manobra de direcção». Ver ⇒ Página 205. Sistema de controlo de emissões* Este aviso dá indicações sobre o estado do sistema de esca-
pe.
O aviso de controlo pisca:
Devido a falhas de combustão que podem danificar o catalisador. Reduza a
velocidade e dirija-se com prudência até à oficina especializada mais próxi-
ma para efectuar uma revisão ao motor.
No visor do painel de instrumentos aparece a seguinte mensagem 1)
: GASES
ESCAPE DIRIJA-SE OFICINA .
O aviso de controlo acende-se:
Se em andamento se registar alguma avaria que tem repercussões na quali-
dade dos gases de escape (p. ex. avaria da sonda Lambda). Reduza a velo-
cidade e dirija-se com prudência até à oficina especializada mais próxima
para efectuar uma revisão ao motor.
No visor do painel de instrumentos aparece a seguinte mensagem: GASES
ESCAPE DIRIJA-SE OFICINA .
Controlo Electrónico de Estabilidade (ESC)* /
Existem dois avisos de informação sobre o controlo electró-
nico de estabilidade. O aviso informa sobre a função e o
sobre o estado de desactivação
Ambos se acendem simultaneamente ao ligar a ignição e deverão apagar-
-se após aprox. 2 segundos, que é o tempo que dura a verificação da fun-
ção.
1)
Em função da versão do modelo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Page 94 of 331
92Posto de condução
Este programa inclui os sistemas ABS, EDS e ASR. Também inclui o sistema
de assistência à travagem de emergência (BAS), a limpeza automática dos
discos de travão e o programa de estabilidade do reboque (TSP).
O aviso tem as seguintes funções:
● Pisca em andamento, quando o ASR/ESC intervém.
● Acende-se em caso de avaria do ESC.
● Uma vez que o ESC funciona em combinação com o ABS, se falha o ABS
também se acende o aviso do ESC.
Se este aviso de controlo permanecer aceso após o motor ter sido ligado,
isto pode dever-se ao facto da função ter sido desactivada pelo sistema.
Neste caso, o ESC pode voltar a ser activado desligando e voltando a ligar a
ignição. Quando o aviso de controlo se apaga, isto significa que o sistema
está novamente pronto a funcionar.
O aviso informa sobre o estado de desactivação do sistema:
● Permanece aceso quando o ASR é desligado ao pressionar o botão de
.
Avaria do bloqueio do diferencial (EDS)*
O EDS funciona em conjunto com o ABS nos veículos equi-
pados com o Controlo Electrónico de Estabilidade (ESC)*
Se ocorre uma avaria no EDS, acende-se o aviso de controlo do ABS . Diri-
ja-se o quanto antes a uma oficina especializada. Para mais informações
sobre o EDS ⇒ Página 206, Bloqueio electrónico do diferencial (EDS)*. Regulação antipatinagem (ASR)* /
A regulação antipatinagem impede que as rodas motrizes
patinem ao acelerar.
Existem dois avisos de informação sobre o controlo de tracção: e . Am-
bos se acendem simultaneamente ao ligar a ignição e deverão apagar-se
após aprox. 2 segundos, que é o tempo que dura a verificação da função.
O aviso tem a seguinte função:
● Pisca quando o ASR intervém, estando o veículo em andamento.
Se o sistema estiver desligado ou se existir alguma avaria no mesmo, per-
manecerá aceso. Acende-se em caso de avaria do ABS, uma vez que o siste-
ma ASR trabalha em conjunto com o ABS. Para mais informações, consulte
⇒ Página 203, Travões.
O aviso informa sobre o estado de desactivação do sistema:
● Permanece aceso quando o ASR é desligado ao pressionar o botão de
ASR OFF.
Pressionando de novo, é restabelecida a função ASR e o aviso desliga-se.
Accionar o pedal do travão
Quando se acende este aviso, é necessário accionar o pedal do travão. Esta
medida é imprescindível para retirar a alavanca selectora da caixa de velo-
cidades automática* das posições P ou N.
Page 97 of 331
95
Comandos no volante
Sistema áudio Comandos no volante versão Áudio
Fig. 51 Comandos no vo-
lanteFig. 52 Comandos no vo-
lante (em função da ver-
são do modelo)
BotãoRádioCD/MP3/USB*/iPod*AUX ⇒ Tab. na página 96AAumento do volumeAumento do volumeAumento do volumeBDiminuição do volumeDiminuição do volumeDiminuição do volume
CProcura da emissora seguinteFaixa seguinte
Pressão longa: Avanço rápidoSem função específica
DProcura emissora anteriorFaixa anterior
Pressão longa: Retrocesso rápidoSem função específica
ESem função específicaSem função específicaSem função específicaFSilêncioPausaSilêncio
Ga)Actua no visor do painel de instrumentosActua no visor do painel de instrumentosActua no visor do painel de instrumentosPré-sintonia seguinte b)Faixa seguinteb)Sem função específica b)
Ha)Actua no visor do painel de instrumentosActua no visor do painel de instrumentosActua no visor do painel de instrumentosPré-sintonia anteriorb)Faixa anteriorb)Sem função específica b)
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos
Page 98 of 331

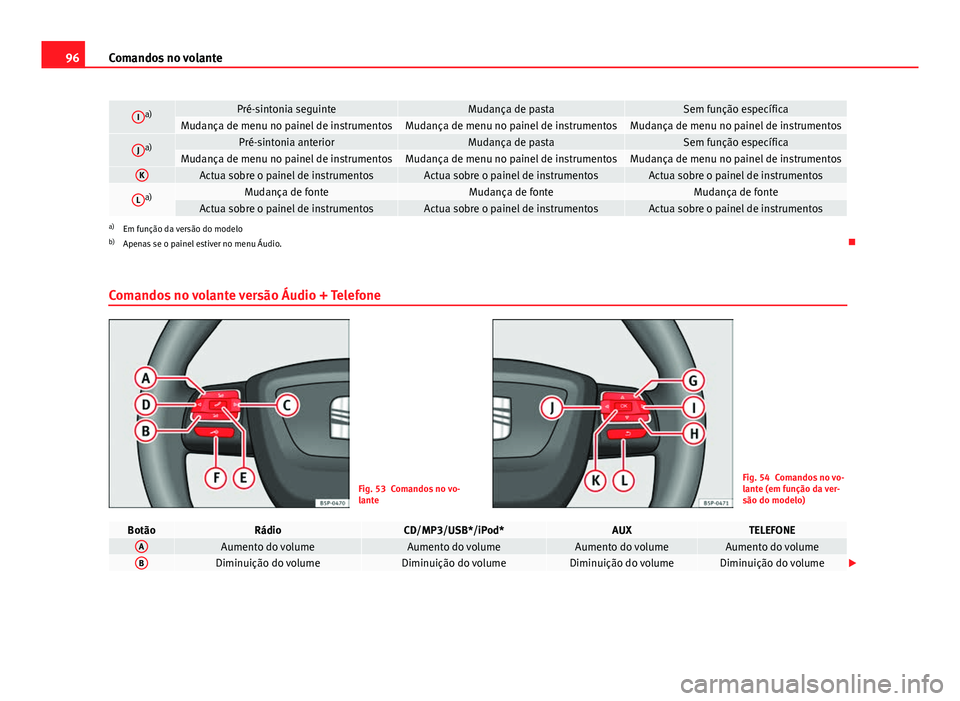

96Comandos no volante
Ia)Pré-sintonia seguinteMudança de pastaSem função específicaMudança de menu no painel de instrumentosMudança de menu no painel de instrumentosMudança de menu no painel de instrumentos
Ja)Pré-sintonia anteriorMudança de pastaSem função específicaMudança de menu no painel de instrumentosMudança de menu no painel de instrumentosMudança de menu no painel de instrumentosKActua sobre o painel de instrumentosActua sobre o painel de instrumentosActua sobre o painel de instrumentos
La)Mudança de fonteMudança de fonteMudança de fonteActua sobre o painel de instrumentosActua sobre o painel de instrumentosActua sobre o painel de instrumentosa)
Em função da versão do modelo
b) Apenas se o painel estiver no menu Áudio.
Comandos no volante versão Áudio + Telefone
Fig. 53 Comandos no vo-
lanteFig. 54 Comandos no vo-
lante (em função da ver-
são do modelo)
BotãoRádioCD/MP3/USB*/iPod*AUXTELEFONEAAumento do volumeAumento do volumeAumento do volumeAumento do volumeBDiminuição do volumeDiminuição do volumeDiminuição do volumeDiminuição do volume
