Seat Altea XL 2006 Betriebsanleitung (in German)

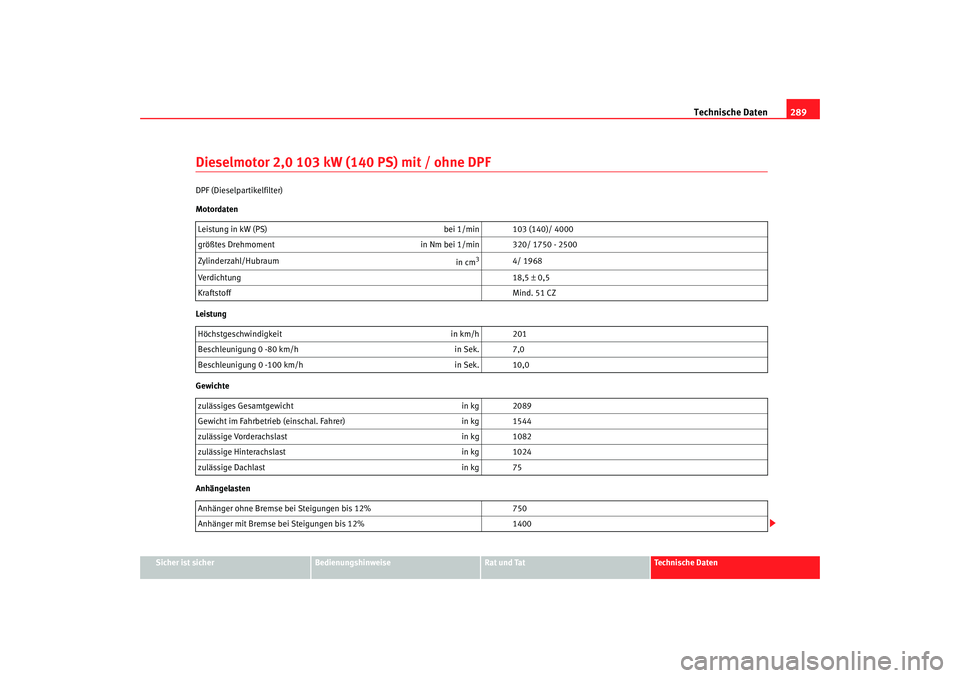

Technische Daten289
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Dieselmotor 2,0 103 kW (140 PS) mit / ohne DPFDPF (Dieselpartikelfilter)
Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 103 (140)/ 4000
größtes Drehmoment in Nm bei 1/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 201
Beschleunigung 0 -80 km/h in Sek. 7,0
Beschleunigung 0 -100 km/h in Sek. 10,0
zulässiges Gesamtgewicht in kg 2089
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1544
zulässige Vorderachslast in kg 1082
zulässige Hinterachslast in kg 1024
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
alteaxl_aleman_DEF Seite 289 Montag, 28. August 2006 10:29 10

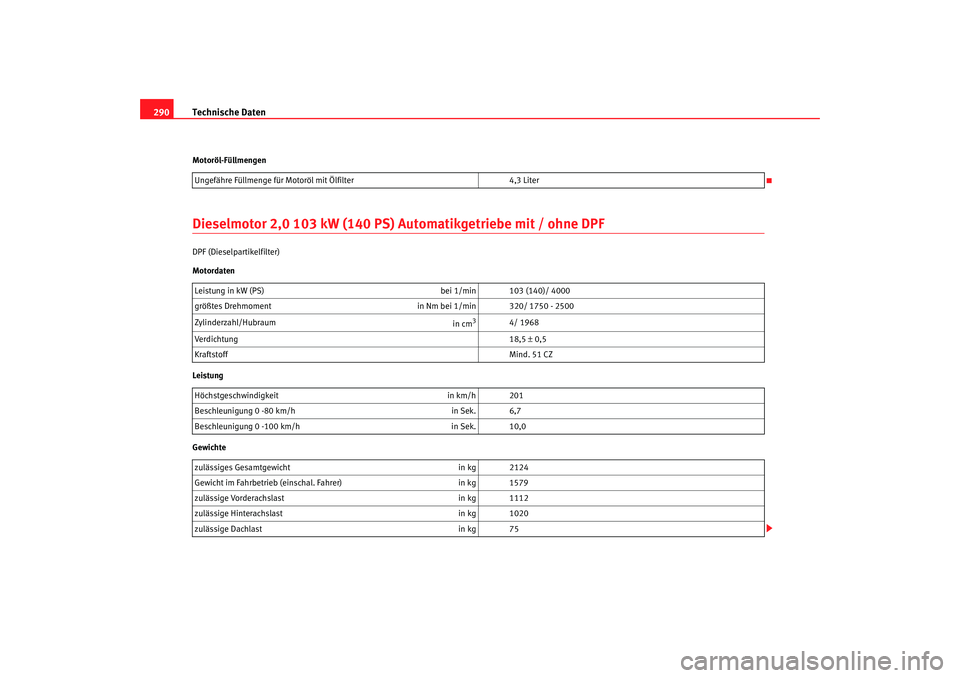

Technische Daten
290Motoröl-FüllmengenDieselmotor 2,0 103 kW (140 PS) Automatikgetriebe mit / ohne DPFDPF (Dieselpartikelfilter)
Motordaten
Leistung
GewichteUngefähre Füllmenge für Motoröl mit Ölfilter
4,3 LiterLeistung in kW (PS) bei 1/min 103 (140)/ 4000
größtes Drehmoment in Nm bei 1/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 201
Beschleunigung 0 -80 km/h in Sek. 6,7
Beschleunigung 0 - 100 km/h in Sek. 10,0
zulässiges Gesamtgewicht in kg 2124
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1579
zulässige Vorderachslast in kg 1112
zulässige Hinterachslast in kg 1020
zulässige Dachlast in kg 75
alteaxl_aleman_DEF Seite 290 Montag, 28. August 2006 10:29 10

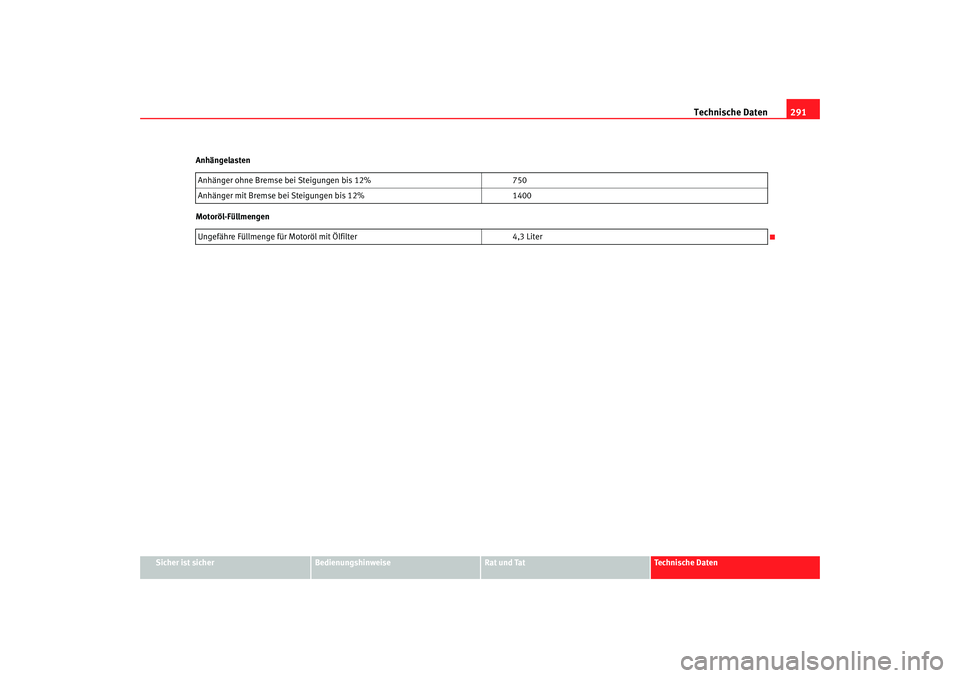

Technische Daten291
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängelasten
Motoröl-Füllmengen
Anhänger ohne Bremse bei Steigungen bis 12%
750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,3 Liter
alteaxl_aleman_DEF Seite 291 Montag, 28. August 2006 10:29 10

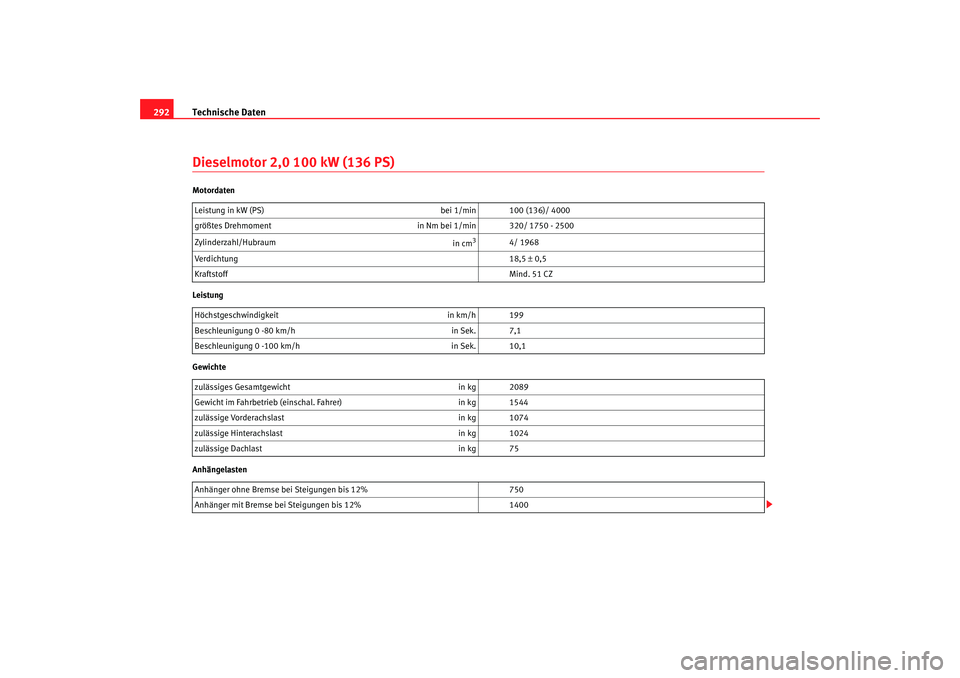

Technische Daten
292Dieselmotor 2,0 100 kW (136 PS)Motordaten
Leistung
Gewichte
Anhängelasten Leistung in kW (PS)
bei 1/min 100 (136)/ 4000
größtes Drehmoment in Nm bei 1/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 199
Beschleunigung 0 -80 km/h in Sek. 7,1
Beschleunigung 0 - 100 km/h in Sek. 10,1
zulässiges Gesamtgewicht in kg 2089
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1544
zulässige Vorderachslast in kg 1074
zulässige Hinterachslast in kg 1024
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
alteaxl_aleman_DEF Seite 292 Montag, 28. August 2006 10:29 10

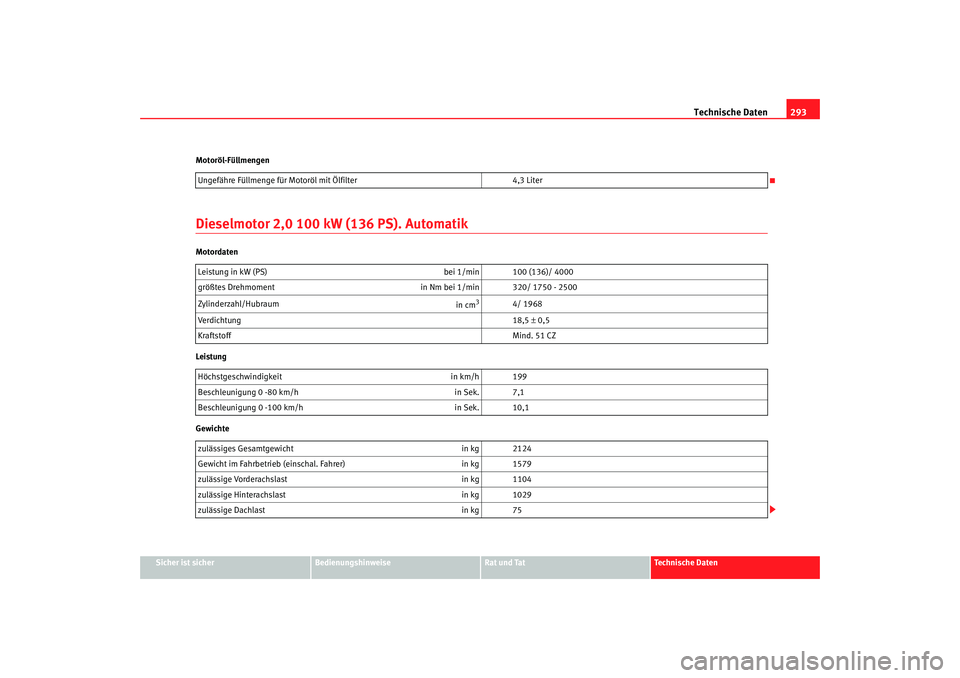

Technische Daten293
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motoröl-Füllmengen
Dieselmotor 2,0 100 kW (136 PS). AutomatikMotordaten
Leistung
Gewichte
Ungefähre Füllmenge für Motoröl mit Ölfilter
4,3 Liter
Leistung in kW (PS) bei 1/min 100 (136)/ 4000
größtes Drehmoment in Nm bei 1/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 199
Beschleunigung 0 -80 km/h in Sek. 7,1
Beschleunigung 0 -100 km/h in Sek. 10,1
zulässiges Gesamtgewicht in kg 2124
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1579
zulässige Vorderachslast in kg 1104
zulässige Hinterachslast in kg 1029
zulässige Dachlast in kg 75
alteaxl_aleman_DEF Seite 293 Montag, 28. August 2006 10:29 10

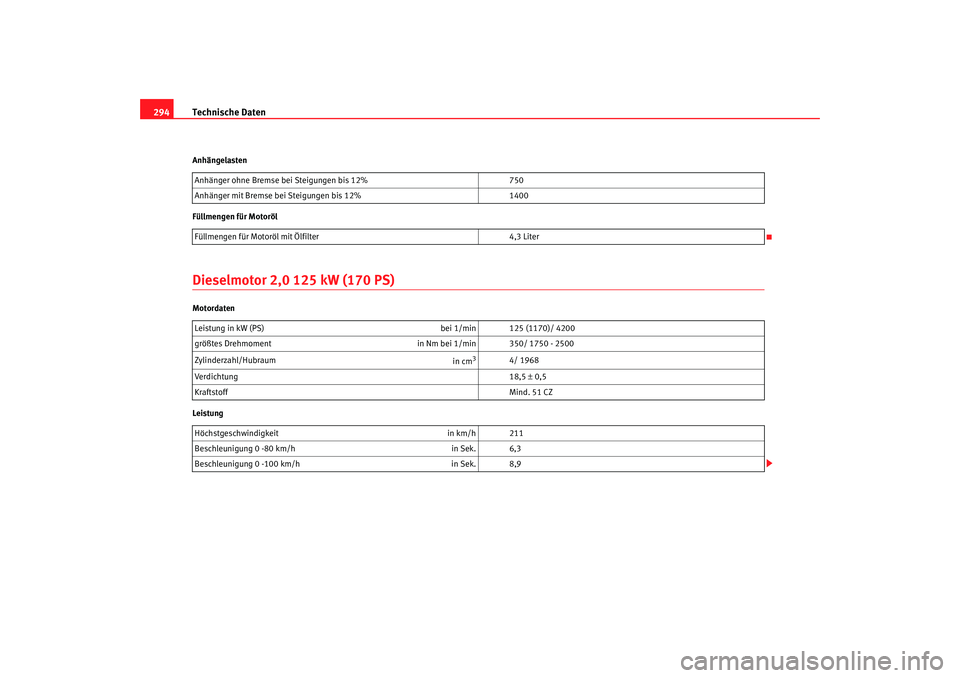

Technische Daten
294Anhängelasten
Füllmengen für MotorölDieselmotor 2,0 125 kW (170 PS)Motordaten
Leistung Anhänger ohne Bremse bei Steigungen bis 12%
750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
Leistung in kW (PS) bei 1/min 125 (1170)/ 4200
größtes Drehmoment in Nm bei 1/min 350/ 1750 - 2500
Zylinderzahl/Hubraum in cm
3
4/ 1968
Verdichtung 18,5 ± 0,5
Kraftstoff Mind. 51 CZ
Höchstgeschwindigkeit in km/h 211
Beschleunigung 0 -80 km/h in Sek. 6,3
Beschleunigung 0 - 100 km/h in Sek. 8,9
alteaxl_aleman_DEF Seite 294 Montag, 28. August 2006 10:29 10

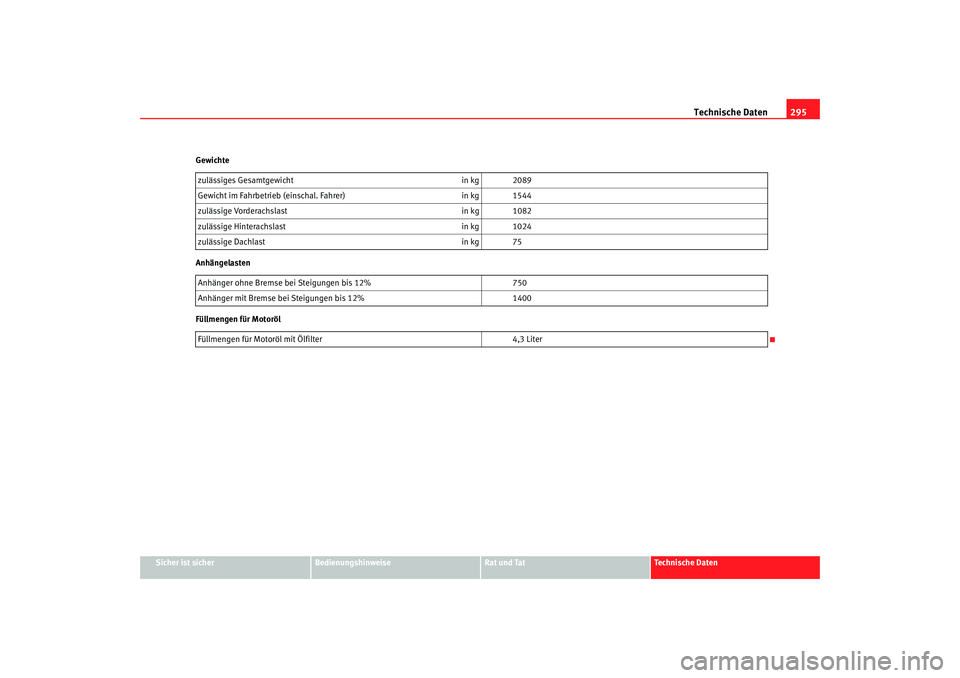

Technische Daten295
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gewichte
Anhängelasten
Füllmengen für Motoröl
zulässiges Gesamtgewicht
in kg 2089
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1544
zulässige Vorderachslast in kg 1082
zulässige Hinterachslast in kg 1024
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 750
Anhänger mit Bremse bei Steigungen bis 12% 1400
Füllmengen für Motoröl mit Ölfilter 4,3 Liter
alteaxl_aleman_DEF Seite 295 Montag, 28. August 2006 10:29 10

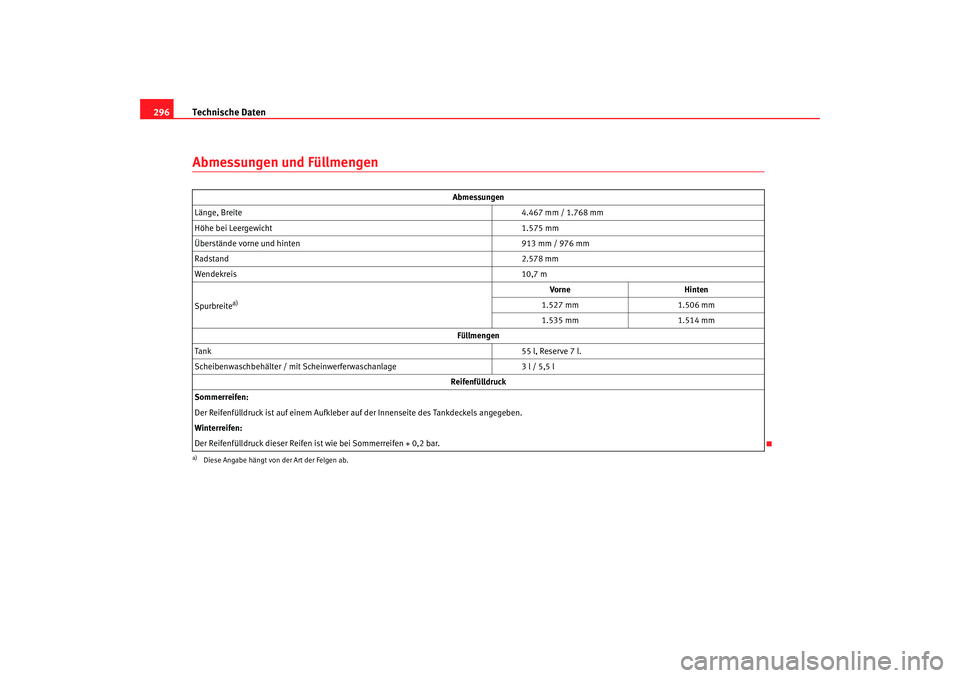

Technische Daten
296Abmessungen und Füllmengen
Abmessungen
Länge, Breite 4.467 mm / 1.768 mm
Höhe bei Leergewicht 1.575 mm
Überstände vorne und hinten 913 mm / 976 mm
Radstand 2.578 mm
Wendekreis 10,7 m
Spurbreite
a)
a)Diese Angabe hängt von der Art der Felgen ab.
Vorne Hinten
1.527 mm 1.506 mm
1.535 mm 1.514 mm
Füllmengen
Ta n k 55 l, Reserve 7 l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3 l / 5,5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber au f der Innenseite des Tankdeckels angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
alteaxl_aleman_DEF Seite 296 Montag, 28. August 2006 10:29 10

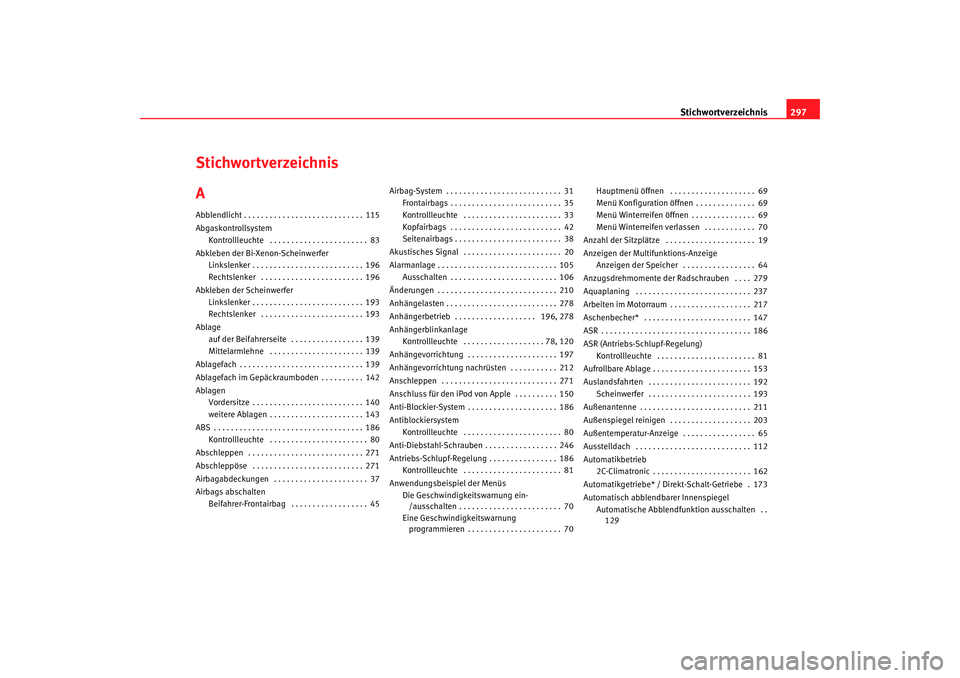

Stichwortverzeichnis297
Stichwortverzeichnis
AAbblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Abgaskontrollsystem
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 83
Abkleben der Bi-Xenon-Scheinwerfer Linkslenker . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Rechtslenker . . . . . . . . . . . . . . . . . . . . . . . . 196
Abkleben der Scheinwerfer Linkslenker . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Rechtslenker . . . . . . . . . . . . . . . . . . . . . . . . 193
Ablage auf der Beifahrerseite . . . . . . . . . . . . . . . . . 139
Mittelarmlehne . . . . . . . . . . . . . . . . . . . . . . 139
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Ablagefach im Gepäckraumboden . . . . . . . . . . 142
Ablagen Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . 140
weitere Ablagen . . . . . . . . . . . . . . . . . . . . . . 143
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Abschleppöse . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Airbagabdeckungen . . . . . . . . . . . . . . . . . . . . . . 37
Airbags abschalten Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . 45 Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 33
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . 38
Akustisches Signal . . . . . . . . . . . . . . . . . . . . . . . 20
Alarmanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 106
Änderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Anhängelasten . . . . . . . . . . . . . . . . . . . . . . . . . . 278
Anhängerbetrieb . . . . . . . . . . . . . . . . . . . 196, 278
Anhängerblinkanlage Kontrollleuchte . . . . . . . . . . . . . . . . . . . 78, 120
Anhängevorrichtung . . . . . . . . . . . . . . . . . . . . . 197
Anhängevorrichtung nachrüsten . . . . . . . . . . . 212
Anschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Anschluss für den iPod von Apple . . . . . . . . . . 150
Anti-Blockier-System . . . . . . . . . . . . . . . . . . . . . 186
Antiblockiersystem Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
Anti-Diebstahl-Schrauben . . . . . . . . . . . . . . . . . 246
Antriebs-Schlupf-Regelung . . . . . . . . . . . . . . . . 186 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 81
Anwendungsbeispiel der Menüs Die Geschwindigkeitswarnung ein-/ausschalten . . . . . . . . . . . . . . . . . . . . . . . . 70
Eine Geschwindigkeitswarnung programmieren . . . . . . . . . . . . . . . . . . . . . . 70 Hauptmenü öffnen . . . . . . . . . . . . . . . . . . . . 69
Menü Konfiguration öffnen . . . . . . . . . . . . . . 69
Menü Winterreifen öffnen . .
. . . . . . . . . . . . . 69
Menü Winterreifen verlassen . . . . . . . . . . . . 70
Anzahl der Sitzplätze . . . . . . . . . . . . . . . . . . . . . 19
Anzeigen der Multifunktions-Anzeige Anzeigen der Speicher . . . . . . . . . . . . . . . . . 64
Anzugsdrehmomente der Radschrauben . . . . 279
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 237
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . 217
Aschenbecher* . . . . . . . . . . . . . . . . . . . . . . . . . 147
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
ASR (Antriebs-Sc hlupf-Regelung)
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 81
Aufrollbare Ablage . . . . . . . . . . . . . . . . . . . . . . . 153
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . . . . 192 Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . 193
Außenantenne . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Außenspiegel reinigen . . . . . . . . . . . . . . . . . . . 203
Außentemperatur-Anzeige . . . . . . . . . . . . . . . . . 65
Ausstelldach . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Automatikbetrieb 2C-Climatronic . . . . . . . . . . . . . . . . . . . . . . . 162
Automatikgetriebe* / Dire kt-Schalt-Getriebe . 173
Automatisch abblendbarer Innenspiegel Automatische Abblendfun ktion ausschalten . .
129
alteaxl_aleman_DEF Seite 297 Montag, 28. August 2006 10:29 10

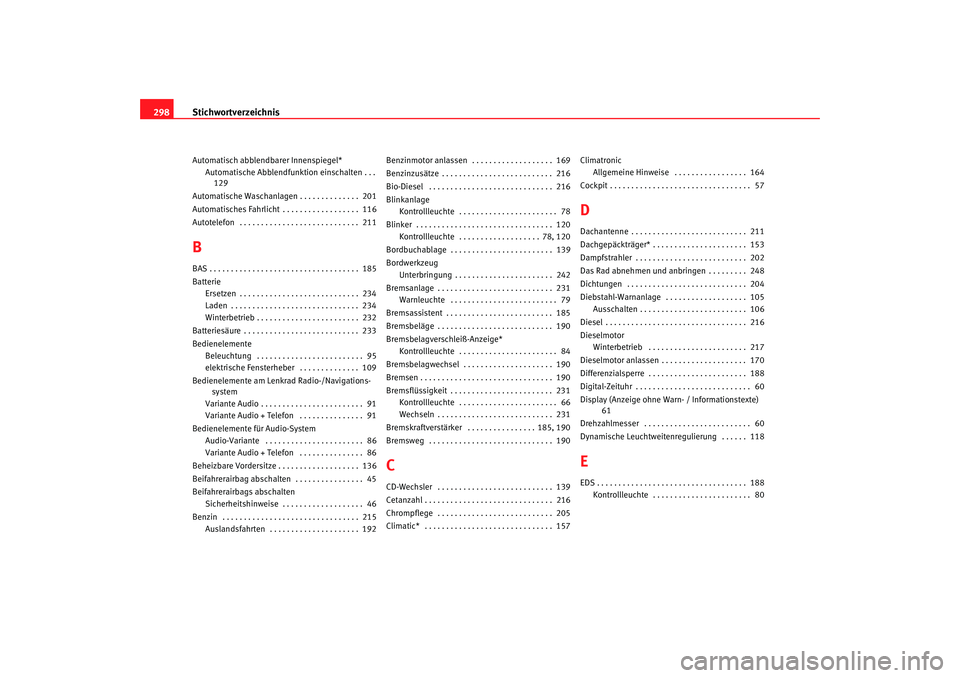

Stichwortverzeichnis
298Automatisch abblendb arer Innenspiegel*
Automatische Abblendfun ktion einschalten . . .
129
Automatische Waschanlagen . . . . . . . . . . . . . . 201
Automatisches Fahrlicht . . . . . . . . . . . . . . . . . . 116
Autotelefon . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211BBAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Batterie Ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 232
Batteriesäure . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Bedienelemente Beleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . 95
elektrische Fensterheber . . . . . . . . . . . . . . 109
Bedienelemente am Lenk rad Radio-/Navigations-
system
Variante Audio . . . . . . . . . . . . . . . . . . . . . . . . 91
Variante Audio + Telefon . . . . . . . . . . . . . . . 91
Bedienelemente für Audio-System Audio-Variante . . . . . . . . . . . . . . . . . . . . . . . 86
Variante Audio + Telefon . . . . . . . . . . . . . . . 86
Beheizbare Vordersitze . . . . . . . . . . . . . . . . . . . 136
Beifahrerairbag abschalten . . . . . . . . . . . . . . . . 45
Beifahrerairbags abschalten Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 46
Benzin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215 Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 192 Benzinmotor anlassen . . . . . . . . . . . . . . . . . . . 169
Benzinzusätze . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Bio-Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Blinkanlage
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 78
Blinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 Kontrollleuchte . . . . . . . . . . . . . . . . . . . 78, 120
Bordbuchablage . . . . . . . . . . . . . . . . . . . . . . . . 139
Bordwerkzeug Unterbringung . . . . . . . . . . . . . . . . . . . . . . . 242
Bremsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . 231 Warnleuchte . . . . . . . . . . . . . . . . . . . . . . . . . 79
Bremsassistent . . . . . . . . . . . . . . . . . . . . . . . . . 185
Bremsbeläge . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Bremsbelagverschleiß-Anzeige* Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 84
Bremsbelagwechsel . . . . . . . . . . . . . . . . . . . . . 190
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . 231 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 66
Wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Bremskraftverstärker . . . . . . . . . . . . . . . . 185, 190
Bremsweg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
CCD-Wechsler . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Cetanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Chrompflege . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157 Climatronic
Allgemeine Hinweise . . . . . . . . . . . . . . . . . 164
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
DDachantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Dachgepäckträger* . . . . . . . . . . . . . . . . . . . . . . 153
Dampfstrahler . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Das Rad abnehmen und anbringen . . . . . . . . . 248
Dichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Diebstahl-Warnanlage . . . . . . . . . . . . . . . . . . . 105 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . 106
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Dieselmotor Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . 217
Dieselmotor anlassen . . . . . . . . . . . . . . . . . . . . 170
Differenzialsperre . . . . . . . . . . . . . . . . . . . . . . . 188
Digital-Zeituhr . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Display (Anzeige ohne Wa rn- / Informationstexte)
61
Drehzahlmesser . . . . . . . . . . . . . . . . . . . . . . . . . 60
Dynamische Leuchtweitenregulierung . . . . . . 118EEDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 80
alteaxl_aleman_DEF Seite 298 Montag, 28. August 2006 10:29 10
