Seat Altea XL 2007 Betriebsanleitung (in German)

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

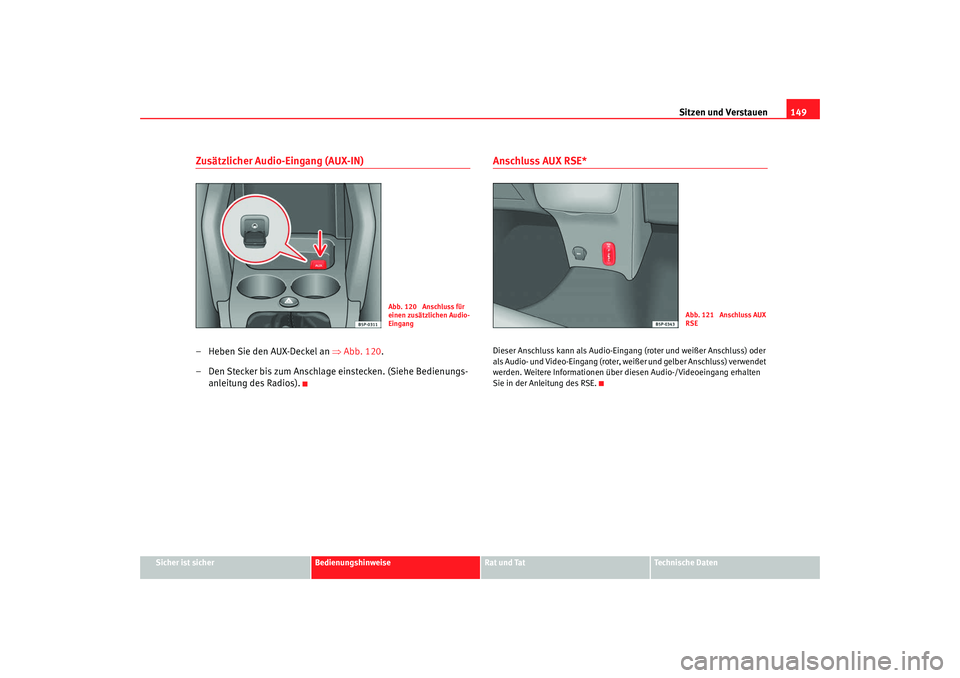

Zusätzlicher Audio-Eingang (AUX-IN)– Heben Sie den AUX-Deckel an ⇒Abb. 120 .
– Den Stecker bis zum Anschlage einstecken. (Siehe Bedienungs- anleitung des Radios).
Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über di esen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Abb. 120 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 121 Anschluss AUX
RSE
altea_XL aleman.book Seite 149 Mittwoch, 12. September 2007 6:09 18

Sitzen und Verstauen

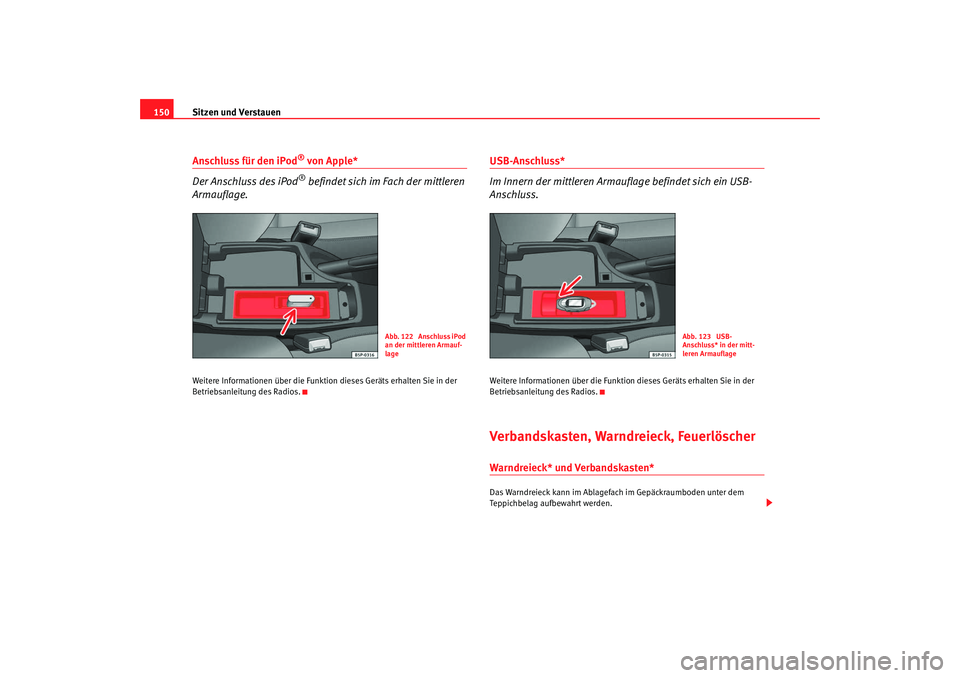

150Anschluss für den iPod
® von Apple*
Der Anschluss des iPod® befindet sich im Fach der mittleren
Armauflage.
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitu ng des Radios.
USB-Anschluss*
Im Innern der mittleren Armauflage befindet sich ein USB-
Anschluss.Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.Verbandskasten, Warndreieck, FeuerlöscherWarndreieck* und Verbandskasten*Das Warndreieck kann im Ablagefach im Gepäckraumboden unter dem
Teppichbelag aufbewahrt werden.
Abb. 122 Anschluss iPod
an der mittleren Armauf-
lage
Abb. 123 USB-
Anschluss* in der mitt-
leren Armauflage
altea_XL aleman.book Seite 150 Mittwoch, 12. September 2007 6:09 18

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

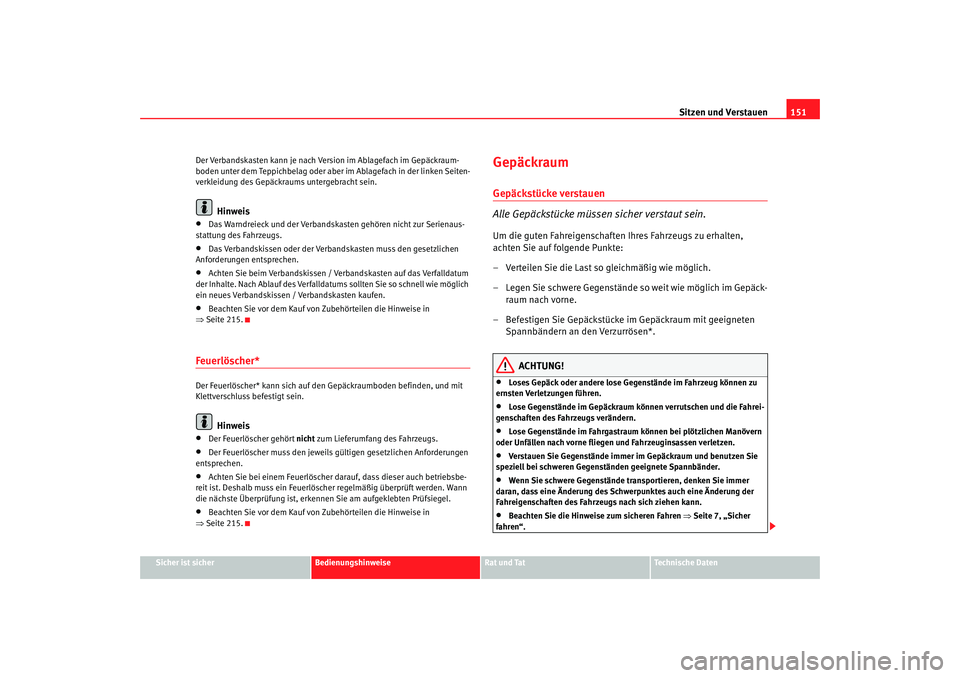

Der Verbandskasten kann je nach Version im Ablagefach im Gepäckraum-
boden unter dem Teppichbelag oder aber im Ablagefach in der linken Seiten-
verkleidung des Gepäckraums untergebracht sein.
Hinweis
•
Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 215.
Feuerlöscher*Der Feuerlöscher* kann sich auf de n Gepäckraumboden befinden, und mit
Klettverschluss befestigt sein.
Hinweis
•
Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.
•
Der Feuerlöscher muss de n jeweils gültigen gesetzlichen Anforderungen
entsprechen.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlös cher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkenne n Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 215.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen*.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.
altea_XL aleman.book Seite 151 Mittwoch, 12. September 2007 6:09 18

Sitzen und Verstauen
152

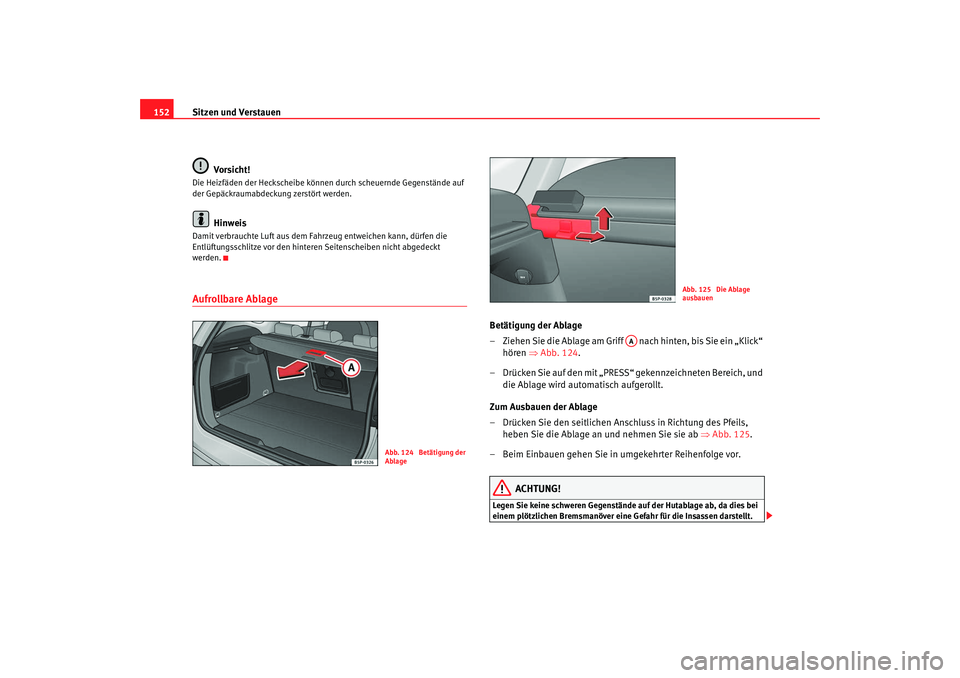

Vorsicht!Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.Aufrollbare Ablage
Betätigung der Ablage
– Ziehen Sie die Ablage am Griff nach hinten, bis Sie ein „Klick“ hören ⇒Abb. 124 .
– Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich, und die Ablage wird automatisch aufgerollt.
Zum Ausbauen der Ablage
– Drücken Sie den seitlichen Anschluss in Richtung des Pfeils, heben Sie die Ablage an und nehmen Sie sie ab ⇒Abb. 125 .
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Abb. 124 Betätigung der
Ablage
Abb. 125 Die Ablage
ausbauen
AA
altea_XL aleman.book Seite 152 Mittwoch, 12. September 2007 6:09 18

Sitzen und Verstauen153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

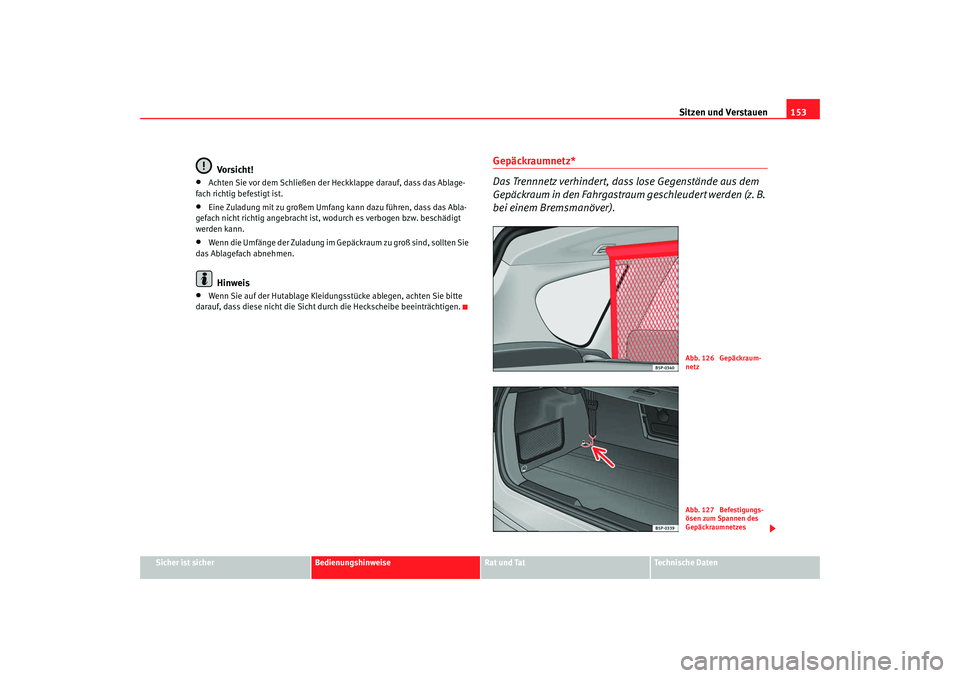

Vorsicht!
•
Achten Sie vor dem Schließen der Heckklappe darauf, dass das Ablage-
fach richtig befestigt ist.
•
Eine Zuladung mit zu großem Umfang kann dazu führen, dass das Abla-
gefach nicht richtig angebracht ist, wodurch es verbogen bzw. beschädigt
werden kann.
•
Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
das Ablagefach abnehmen.Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht du rch die Heckscheibe beeinträchtigen.
Gepäckraumnetz*
Das Trennnetz verhindert, dass lose Gegenstände aus dem
Gepäckraum in den Fahrgastraum geschleudert werden (z. B.
bei einem Bremsmanöver).
Abb. 126 Gepäckraum-
netzAbb. 127 Befestigungs-
ösen zum Spannen des
Gepäckraumnetzes
altea_XL aleman.book Seite 153 Mittwoch, 12. September 2007 6:09 18

Sitzen und Verstauen
154

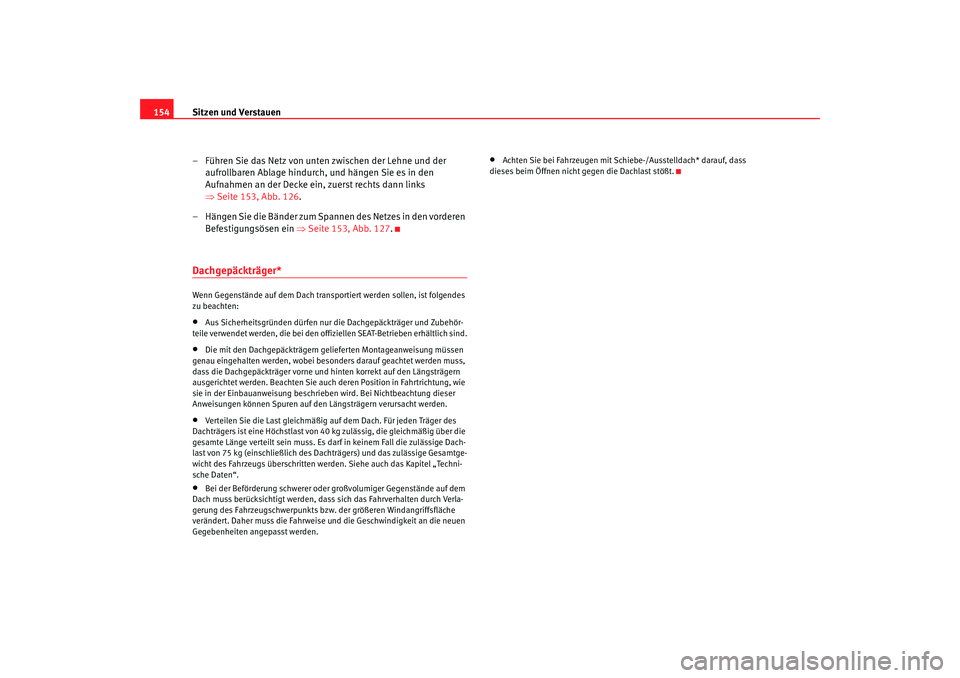

– Führen Sie das Netz von unten zwischen der Lehne und der aufrollbaren Ablage hindurch, und hängen Sie es in den
Aufnahmen an der Decke ein, zuerst rechts dann links
⇒Seite 153, Abb. 126 .
– Hängen Sie die Bänder zum Spannen des Netzes in den vorderen Befestigungsösen ein ⇒Seite 153, Abb. 127 .Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die mit den Dachgepäckträgern gelieferten Montageanweisung müssen
genau eingehalten werden, wobei besond ers darauf geachtet werden muss,
dass die Dachgepäckträger vorne und hinten korrekt auf den Längsträgern
ausgerichtet werden. Beachten Sie auch deren Position in Fahrtrichtung, wie
sie in der Einbauanweisung beschrieben wird. Bei Nichtbeachtung dieser
Anweisungen können Spuren auf den Längsträgern verursacht werden.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten an gepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
altea_XL aleman.book Seite 154 Mittwoch, 12. September 2007 6:09 18

Klima155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

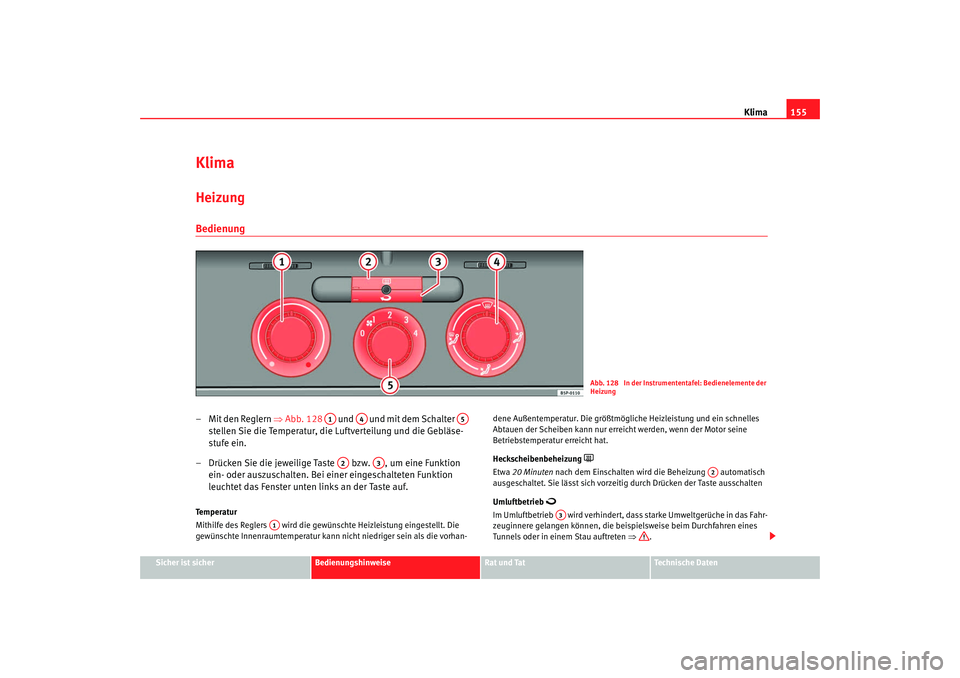

KlimaHeizung Bedienung– Mit den Reglern ⇒ Abb. 128 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten links an der Taste auf.Temperatur
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die vorhan- dene Außentemperatur. Die größtmöglic
he Heizleistung und ein schnelles
Abtauen der Scheiben kann nur erreicht werden, wenn der Motor seine
Betriebstemperatur erreicht hat.
Heckscheibenbeheizung

Etwa 20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 128 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
altea_XL aleman.book Seite 155 Mittwoch, 12. September 2007 6:09 18

Klima

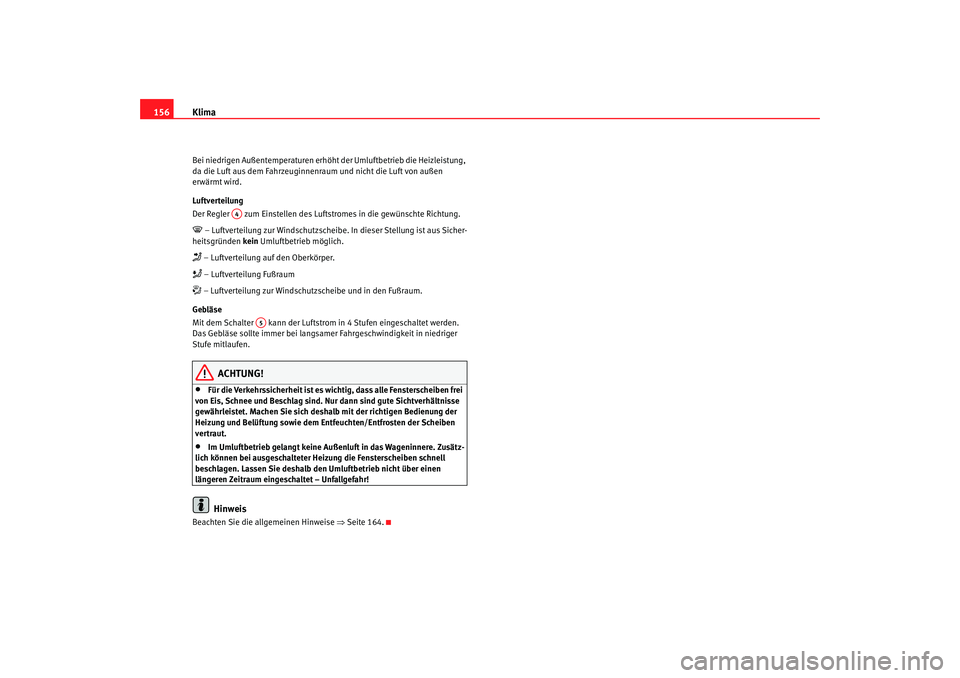

156Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luft stromes in die gewünschte Richtung. – Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung Fußraum – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte immer bei langsamer Fahrgeschw indigkeit in niedriger
Stufe mitlaufen.
ACHTUNG!
•
Für die Verkehrssicherheit ist es wich tig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 164.
A4
A5
altea_XL aleman.book Seite 156 Mittwoch, 12. September 2007 6:09 18

Klima157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

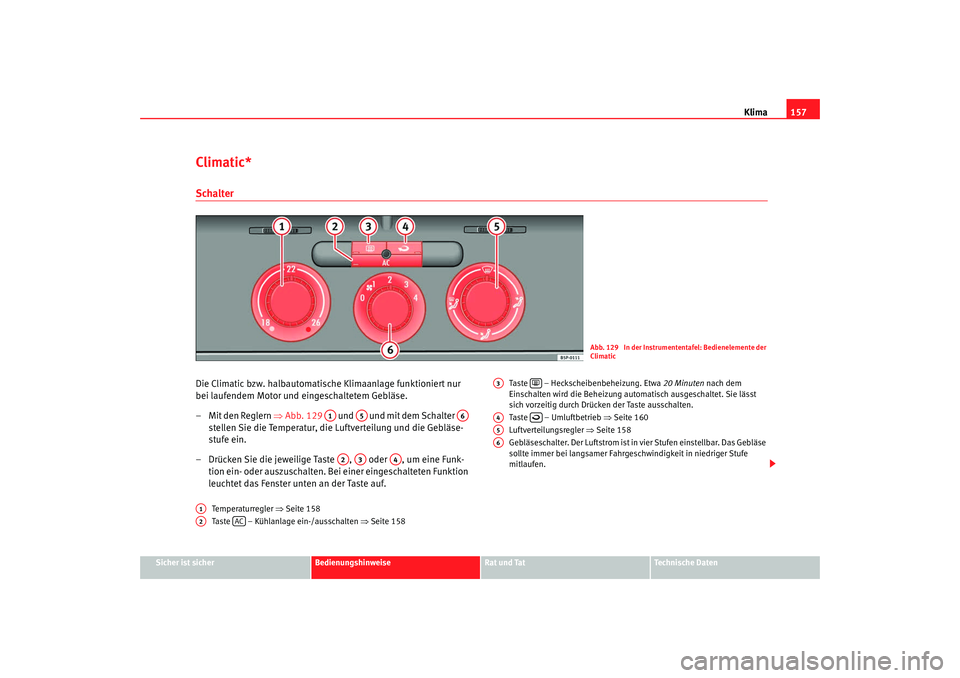

Climatic*SchalterDie Climatic bzw. halbautomatische Klimaanlage funktioniert nur
bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒ Abb. 129 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten an der Taste auf.
Temperaturregler ⇒Seite 158
Taste – Kühlanlage ein-/ausschalten ⇒Seite 158 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒ Seite 160
Luftverteilungsregler ⇒Seite 158
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte immer bei lang samer Fahrgeschwindigkei t in niedriger Stufe
mitlaufen.
Abb. 129 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
altea_XL aleman.book Seite 157 Mittwoch, 12. September 2007 6:09 18

Klima
158

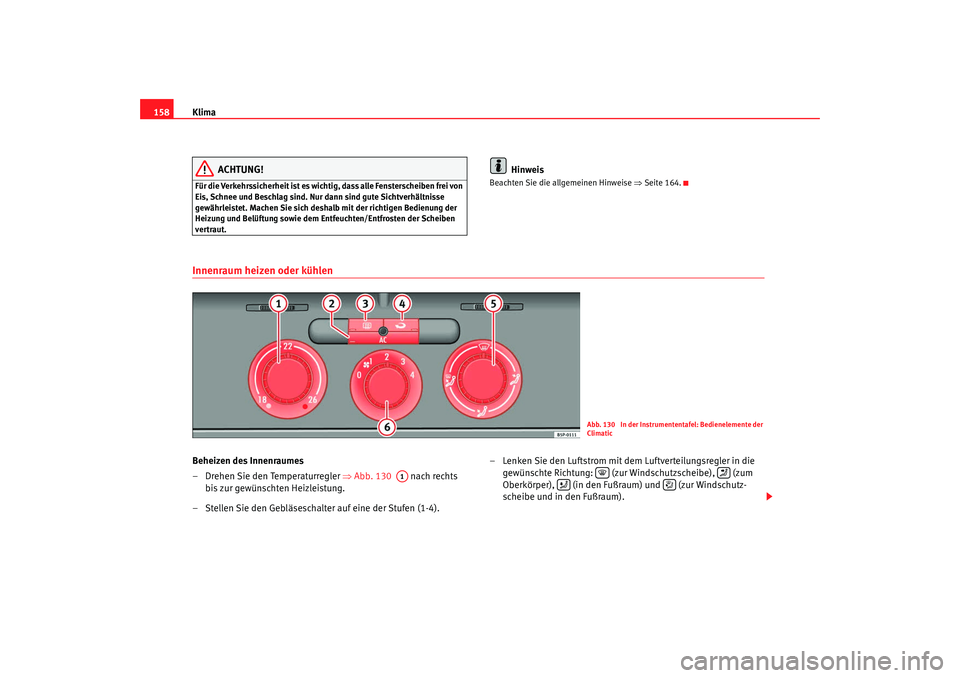

ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 164.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒Abb. 130 nach rechts
bis zur gewünschten Heizleistung.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1-4). – Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).
Abb. 130 In der Instrumententafel: Bedienelemente der
Climatic
A1




altea_XL aleman.book Seite 158 Mittwoch, 12. September 2007 6:09 18
