Seat Altea XL 2013 Manual del propietario (in Spanish)

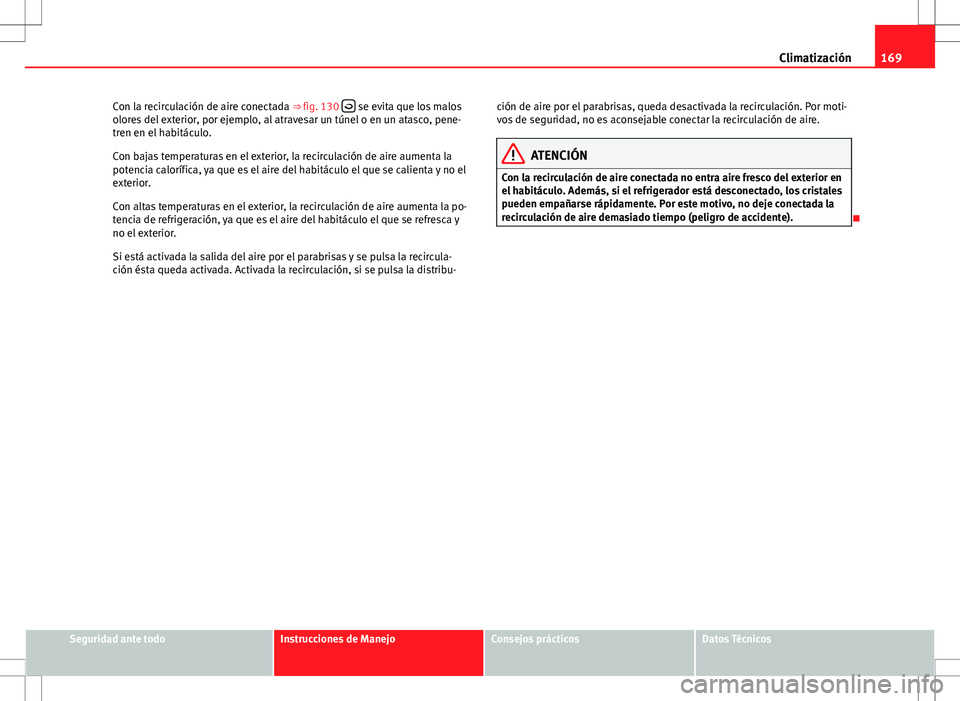

169
Climatización
Con la recirculación de aire conectada ⇒ fig. 130 
se evita que los malos
olores del exterior, por ejemplo, al atravesar un túnel o en un atasco, pene-
tren en el habitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia calorífica, ya que es el aire del habitáculo el que se calienta y no el
exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la po-
tencia de refrigeración, ya que es el aire del habitáculo el que se refresca y
no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recircula-
ción ésta queda activada. Activada la recirculación, si se pulsa la distribu- ción de aire por el parabrisas, queda desactivada la recirculación. Por moti-
vos de seguridad, no es aconsejable conectar la recirculación de aire.
ATENCIÓN
Con la recirculación de aire conectada no entra aire fresco del exterior en
el habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

170Climatización

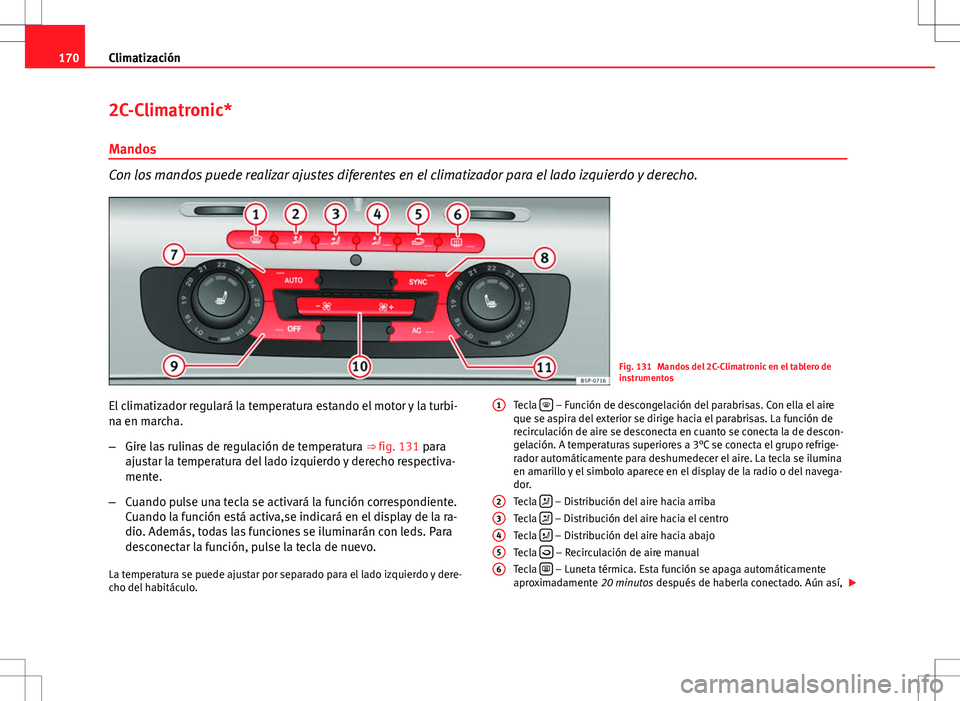

2C-Climatronic*
Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.
Fig. 131 Mandos del 2C-Climatronic en el tablero de
instrumentos
El climatizador regulará la temperatura estando el motor y la turbi-
na en marcha.
– Gire las rulinas de regulación de temperatura ⇒ fig. 131 para
ajustar la temperatura del lado izquierdo y derecho respectiva-
mente.
– Cuando pulse una tecla se activará la función correspondiente.
Cuando la función está activa,se indicará en el display de la ra-
dio. Además, todas las funciones se iluminarán con leds. Para
desconectar la función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y dere-
cho del habitáculo. Tecla

– Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3°C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display de la radio o del navega-
dor.
Tecla 
– Distribución del aire hacia arriba
Tecla  – Distribución del aire hacia el centro
Tecla  – Distribución del aire hacia abajo
Tecla  – Recirculación de aire manual
Tecla  – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así, 
1
23456

171
Climatización
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Tecla AUTO
– Ajuste automático de la temperatura, de la ventilación y
de la distribución de aire ⇒  libro Manual de Instrucciones, capítulo Mo-
do automático
Tecla SYNC
– Sincronizador bizona
Tecla OFF – Para conectar y desconectar el 2C-Climatronic
⇒  página 173
Regulador de la turbina ⇒  página 173
Tecla AC
– Para conectar el grupo refrigerador
ATENCIÓN
Para la seguridad vial es importante que todas las ventanas estén de-
sempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se pue-
de garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Aviso
Tenga en cuenta las indicaciones generales ⇒ libro Manual de Instruccio-
nes, capítulo Observaciones generales. 
7
89
1011

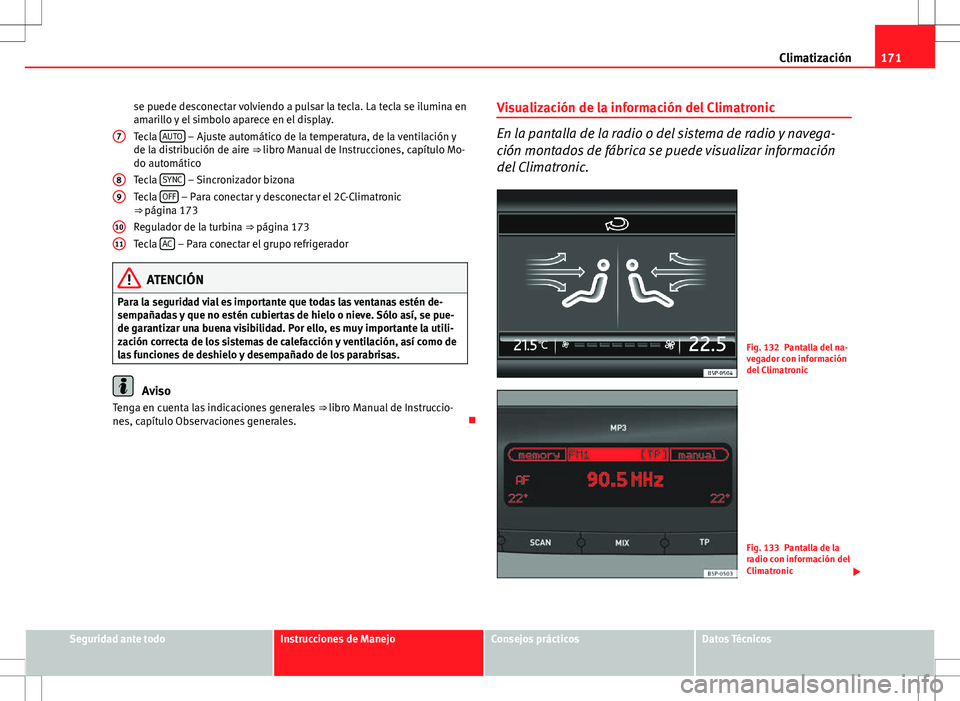

Visualización de la información del Climatronic
En la pantalla de la radio o del sistema de radio y navega-
ción montados de fábrica se puede visualizar información
del Climatronic.
Fig. 132 Pantalla del na-
vegador con información
del Climatronic
Fig. 133 Pantalla de la
radio con información del
Climatronic

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

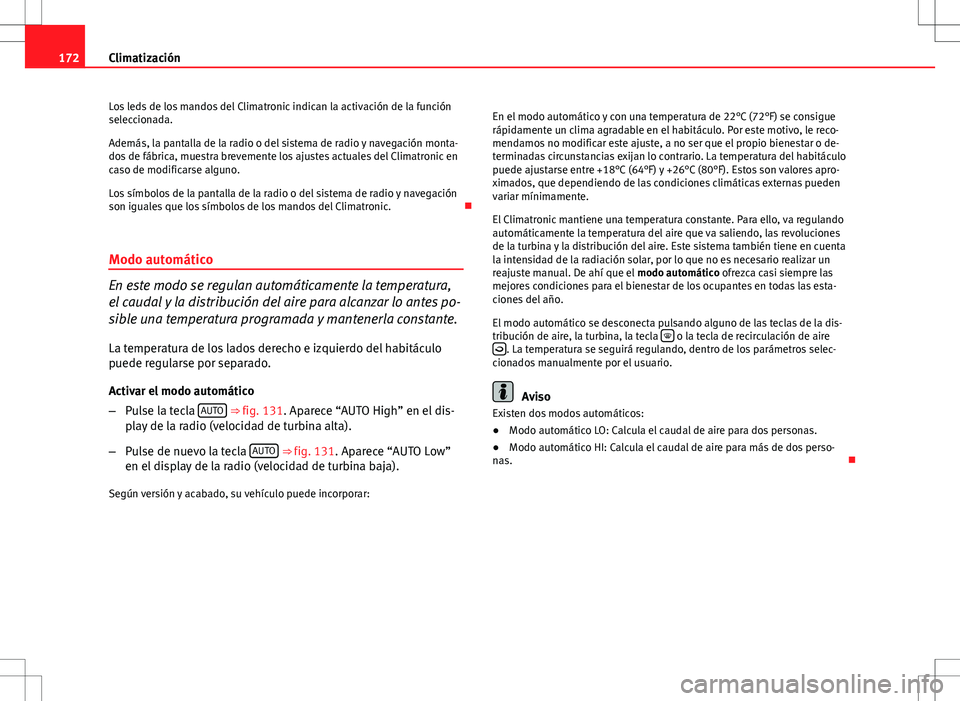

172Climatización
Los leds de los mandos del Climatronic indican la activación de la función
seleccionada.
Además, la pantalla de la radio o del sistema de radio y navegación monta-
dos de fábrica, muestra brevemente los ajustes actuales del Climatronic en
caso de modificarse alguno.
Los símbolos de la pantalla de la radio o del sistema de radio y navegación
son iguales que los símbolos de los mandos del Climatronic. 
Modo automático
En este modo se regulan automáticamente la temperatura,
el caudal y la distribución del aire para alcanzar lo antes po-
sible una temperatura programada y mantenerla constante.
La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
– Pulse la tecla AUTO
⇒ 
fig. 131. Aparece “AUTO High” en el dis-
play de la radio (velocidad de turbina alta).
– Pulse de nuevo la tecla AUTO
⇒ fig. 131. Aparece “AUTO Low”
en el display de la radio (velocidad de turbina baja).
Según versión y acabado, su vehículo puede incorporar: En el modo automático y con una temperatura de 22°C (72°F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o de-
terminadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +18°C (64°F) y +26°C (80°F). Estos son valores apro-
ximados, que dependiendo de las condiciones climáticas externas pueden
variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el
modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
El modo automático se desconecta pulsando alguno de las teclas de la dis-
tribución de aire, la turbina, la tecla 
o la tecla de recirculación de aire
. La temperatura se seguirá regulando, dentro de los parámetros selec-
cionados manualmente por el usuario.
Aviso
Existen dos modos automáticos:
● Modo automático LO: Calcula el caudal de aire para dos personas.
● Modo automático HI: Calcula el caudal de aire para más de dos perso-
nas. 

173
Climatización

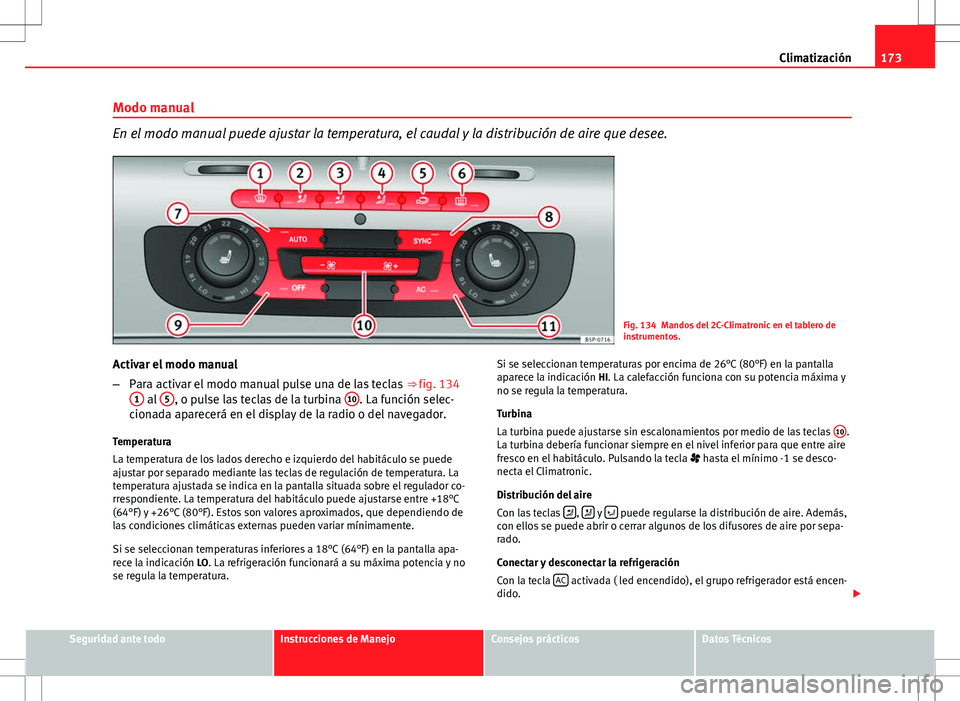

Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.
Fig. 134 Mandos del 2C-Climatronic en el tablero de
instrumentos.
Activar el modo manual
– Para activar el modo manual pulse una de las teclas ⇒ fig. 134
1
al 5, o pulse las teclas de la turbina 10. La función selec-
cionada aparecerá en el display de la radio o del navegador.
Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador co-
rrespondiente. La temperatura del habitáculo puede ajustarse entre +18°C
(64°F) y +26°C (80°F). Estos son valores aproximados, que dependiendo de
las condiciones climáticas externas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 18°C (64°F) en la pantalla apa-
rece la indicación LO. La refrigeración funcionará a su máxima potencia y no
se regula la temperatura. Si se seleccionan temperaturas por encima de 26°C (80°F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
Turbina
La turbina puede ajustarse sin escalonamientos por medio de las teclas 10
.
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla  hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas 
,  y  puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla AC
activada ( led encendido), el grupo refrigerador está encen-
dido. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

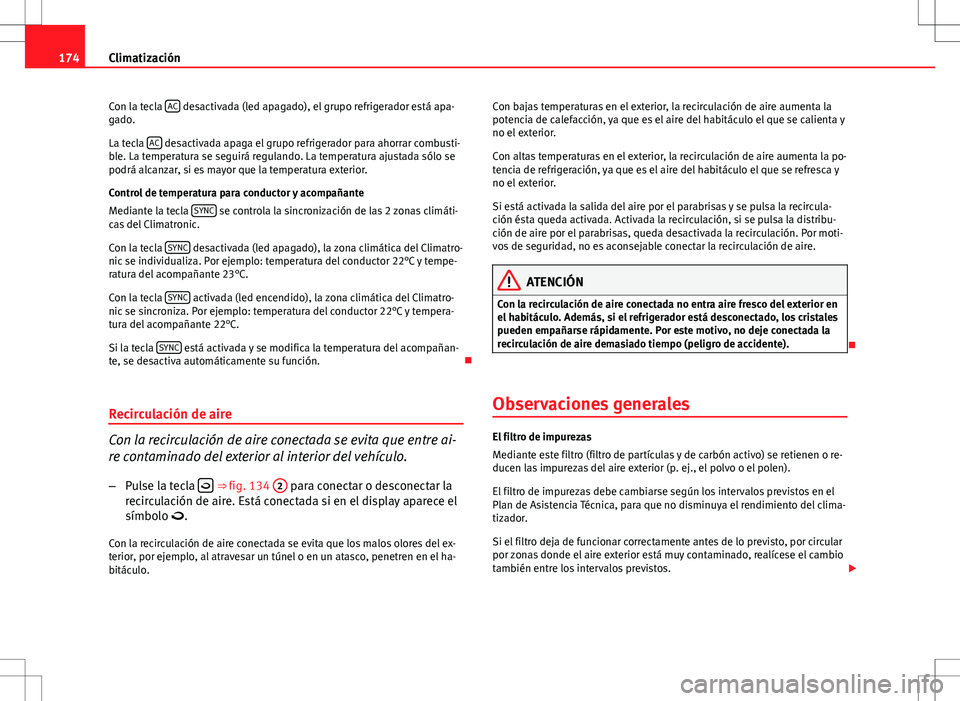

174Climatización
Con la tecla AC
desactivada (led apagado), el grupo refrigerador está apa-
gado.
La tecla AC
desactivada apaga el grupo refrigerador para ahorrar combusti-
ble. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Control de temperatura para conductor y acompañante
Mediante la tecla SYNC
se controla la sincronización de las 2 zonas climáti-
cas del Climatronic.
Con la tecla SYNC
desactivada (led apagado), la zona climática del Climatro-
nic se individualiza. Por ejemplo: temperatura del conductor 22°C y tempe-
ratura del acompañante 23°C.
Con la tecla SYNC
activada (led encendido), la zona climática del Climatro-
nic se sincroniza. Por ejemplo: temperatura del conductor 22°C y tempera-
tura del acompañante 22°C.
Si la tecla SYNC
está activada y se modifica la temperatura del acompañan-
te, se desactiva automáticamente su función. 
Recirculación de aire
Con la recirculación de aire conectada se evita que entre ai-
re contaminado del exterior al interior del vehículo.
– Pulse la tecla 
⇒ 
fig. 134 2 para conectar o desconectar la
recirculación de aire. Está conectada si en el display aparece el
símbolo .
Con la recirculación de aire conectada se evita que los malos olores del ex-
terior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el ha-
bitáculo. Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la po-
tencia de refrigeración, ya que es el aire del habitáculo el que se refresca y
no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recircula-
ción ésta queda activada. Activada la recirculación, si se pulsa la distribu-
ción de aire por el parabrisas, queda desactivada la recirculación. Por moti-
vos de seguridad, no es aconsejable conectar la recirculación de aire.
ATENCIÓN
Con la recirculación de aire conectada no entra aire fresco del exterior en
el habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Observaciones generales
El filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o re-
ducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos. 

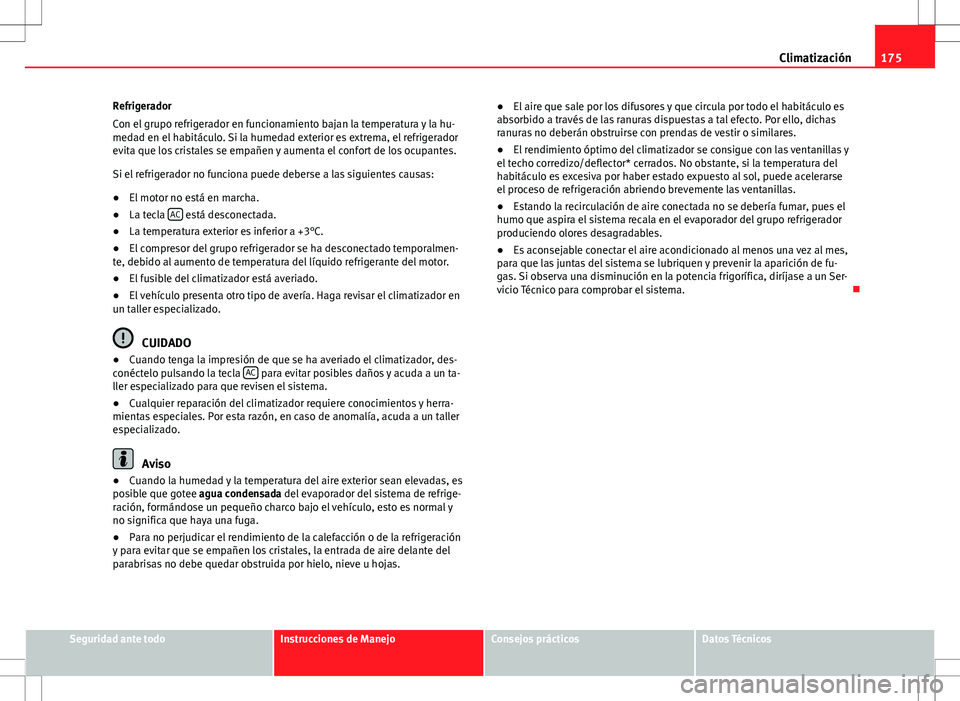

175
Climatización
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la hu-
medad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:
● El motor no está en marcha.
● La tecla AC
está desconectada.
● La temperatura exterior es inferior a +3°C.
● El compresor del grupo refrigerador se ha desconectado temporalmen-
te, debido al aumento de temperatura del líquido refrigerante del motor.
● El fusible del climatizador está averiado.
● El vehículo presenta otro tipo de avería. Haga revisar el climatizador en
un taller especializado.
CUIDADO
● Cuando tenga la impresión de que se ha averiado el climatizador, des-
conéctelo pulsando la tecla AC
para evitar posibles daños y acuda a un ta-
ller especializado para que revisen el sistema.
● Cualquier reparación del climatizador requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.
Aviso
● Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrige-
ración, formándose un pequeño charco bajo el vehículo, esto es normal y
no significa que haya una fuga.
● Para no perjudicar el rendimiento de la calefacción o de la refrigeración
y para evitar que se empañen los cristales, la entrada de aire delante del
parabrisas no debe quedar obstruida por hielo, nieve u hojas. ●
El aire que sale por los difusores y que circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.
● El rendimiento óptimo del climatizador se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse
el proceso de refrigeración abriendo brevemente las ventanillas.
● Estando la recirculación de aire conectada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.
● Es aconsejable conectar el aire acondicionado al menos una vez al mes,
para que las juntas del sistema se lubriquen y prevenir la aparición de fu-
gas. Si observa una disminución en la potencia frigorífica, diríjase a un Ser-
vicio Técnico para comprobar el sistema. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

176Conducción
Conducción
Dirección
Ajuste de la posición del volante
Se pueden regular la altura y longitud del volante sin esca-
lonamientos.
Fig. 135 Ajuste de la po-
sición del volante
Fig. 136 Posición correc-
ta del conductor
– Ajuste correctamente el asiento del conductor.
– Tire hacia abajo de la palanca ⇒ fig. 135 situada debajo de la
columna de dirección ⇒ 
.
– Ajuste el volante hasta alcanzar la posición deseada ⇒ fig. 136.
– A continuación, tire con fuerza de la palanca hacia arriba ⇒ 
.
ATENCIÓN
● Un uso indebido del ajuste de la posición del volante y una posición
incorrecta al sentarse pueden provocar graves lesiones.
● Para evitar situaciones de peligro durante la conducción o accidentes,
ajuste el volante sólo con el vehículo parado. 

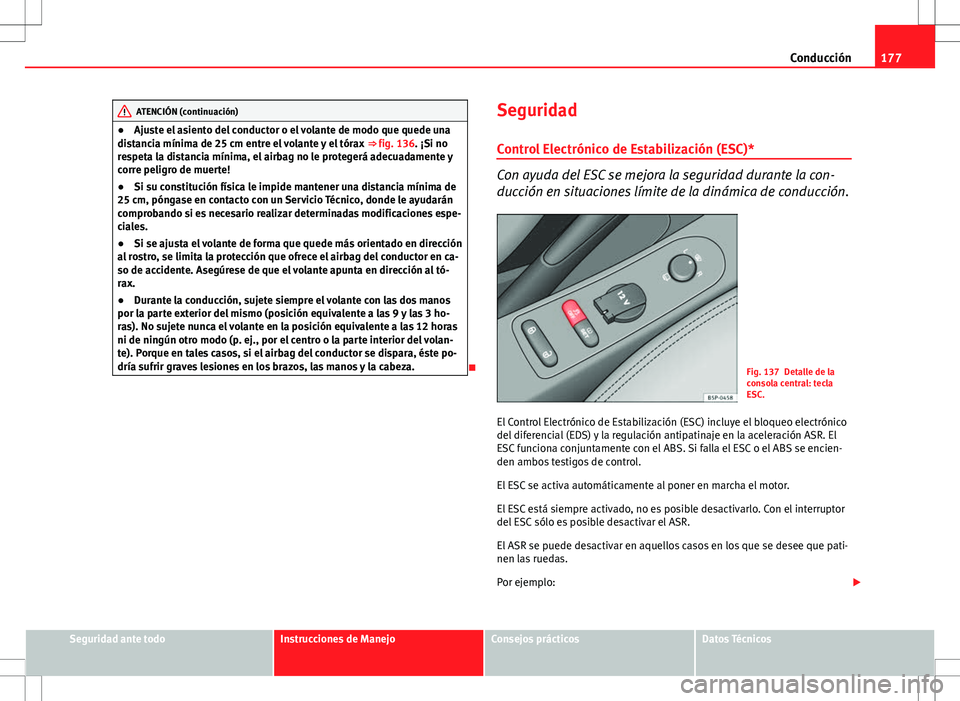

177
Conducción
ATENCIÓN (continuación)
● Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒ fig. 136 . ¡Si no
respeta la distancia mínima, el airbag no le protegerá adecuadamente y
corre peligro de muerte!
● Si su constitución física le impide mantener una distancia mínima de
25 cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.
● Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en ca-
so de accidente. Asegúrese de que el volante apunta en dirección al tó-
rax.
● Durante la conducción, sujete siempre el volante con las dos manos
por la parte exterior del mismo (posición equivalente a las 9 y las 3 ho-
ras). No sujete nunca el volante en la posición equivalente a las 12 horas
ni de ningún otro modo (p. ej., por el centro o la parte interior del volan-
te). Porque en tales casos, si el airbag del conductor se dispara, éste po-
dría sufrir graves lesiones en los brazos, las manos y la cabeza.
 Seguridad
Control Electrónico de Estabilización (ESC)*
Con ayuda del ESC se mejora la seguridad durante la con-
ducción en situaciones límite de la dinámica de conducción.
Fig. 137 Detalle de la
consola central: tecla
ESC.
El Control Electrónico de Estabilización (ESC) incluye el bloqueo electrónico
del diferencial (EDS) y la regulación antipatinaje en la aceleración ASR. El
ESC funciona conjuntamente con el ABS. Si falla el ESC o el ABS se encien-
den ambos testigos de control.
El ESC se activa automáticamente al poner en marcha el motor.
El ESC está siempre activado, no es posible desactivarlo. Con el interruptor
del ESC sólo es posible desactivar el ASR.
El ASR se puede desactivar en aquellos casos en los que se desee que pati-
nen las ruedas.
Por ejemplo: 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

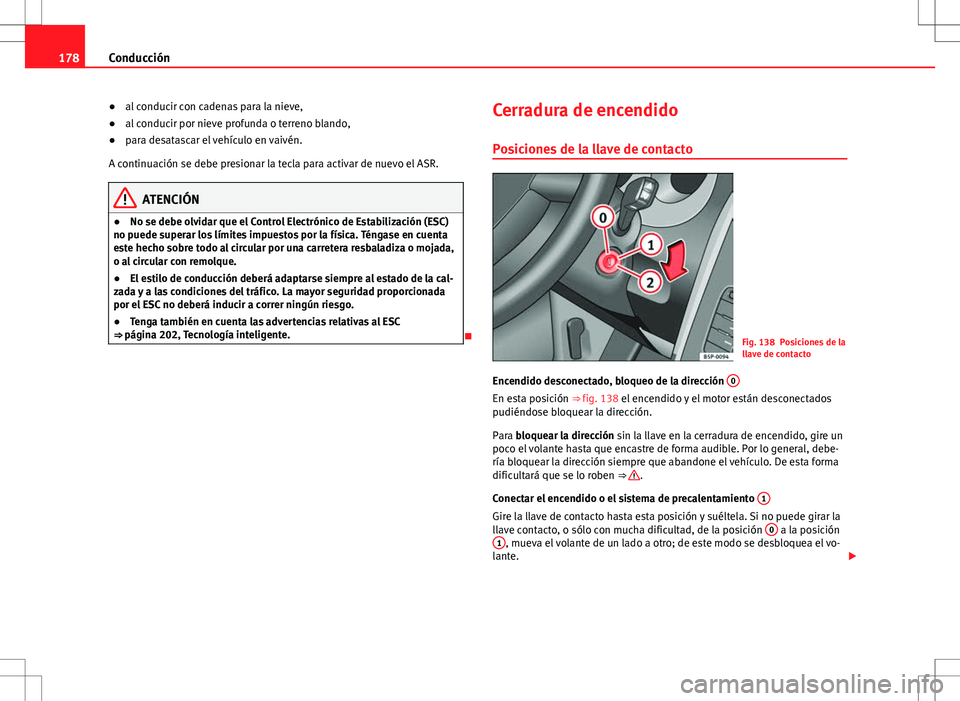

178Conducción
● al conducir con cadenas para la nieve,
● al conducir por nieve profunda o terreno blando,
● para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla para activar de nuevo el ASR.
ATENCIÓN
● No se debe olvidar que el Control Electrónico de Estabilización (ESC)
no puede superar los límites impuestos por la física. Téngase en cuenta
este hecho sobre todo al circular por una carretera resbaladiza o mojada,
o al circular con remolque.
● El estilo de conducción deberá adaptarse siempre al estado de la cal-
zada y a las condiciones del tráfico. La mayor seguridad proporcionada
por el ESC no deberá inducir a correr ningún riesgo.
● Tenga también en cuenta las advertencias relativas al ESC
⇒  página 202, Tecnología inteligente.
 Cerradura de encendido
Posiciones de la llave de contactoFig. 138 Posiciones de la
llave de contacto
Encendido desconectado, bloqueo de la dirección 0
En esta posición
⇒ fig. 138 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debe-
ría bloquear la dirección siempre que abandone el vehículo. De esta forma
dificultará que se lo roben ⇒ 
.
Conectar el encendido o el sistema de precalentamiento 1
Gire la llave de contacto hasta esta posición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición 0 a la posición
1, mueva el volante de un lado a otro; de este modo se desbloquea el vo-
lante. 
