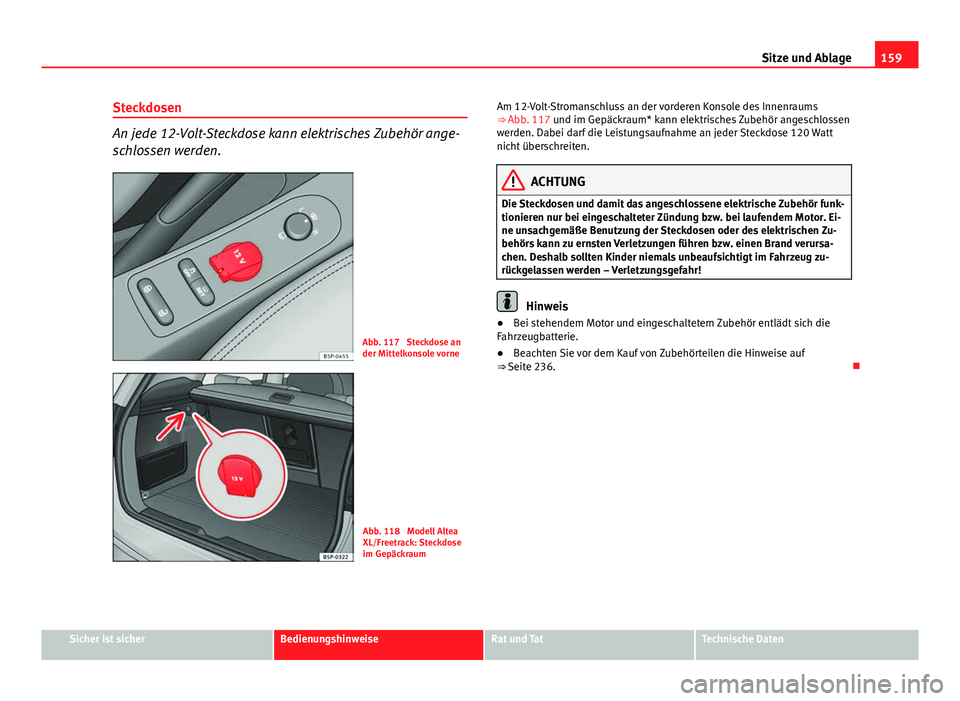

159
Sitze und Ablage
Steckdosen
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Abb. 117 Steckdose an
der Mittelkonsole vorne
Abb. 118 Modell Altea
XL/Freetrack: Steckdose
im Gepäckraum Am 12-Volt-Stromanschluss an der vorderen Konsole des Innenraums
⇒ Abb. 117 und im Gepäckraum* kann elektrisches Zubehör angeschlossen
werden. Dabei darf die Leistungsaufnahme an jeder Steckdose 120 Watt
nicht überschreiten.
ACHTUNG
Die Steckdosen und damit das angeschlossene elektrische Zubehör funk-
tionieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Ei-
ne unsachgemäße Benutzung der Steckdosen oder des elektrischen Zu-
behörs kann zu ernsten Verletzungen führen bzw. einen Brand verursa-
chen. Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zu-
rückgelassen werden – Verletzungsgefahr!
Hinweis
● Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die
Fahrzeugbatterie.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒  Seite 236. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

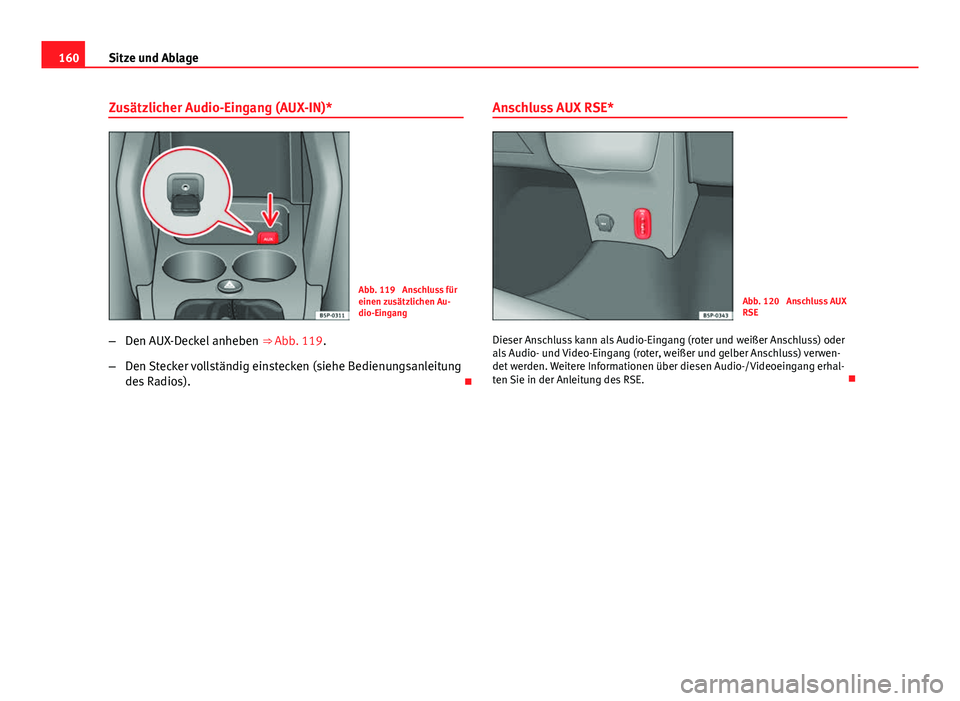

160Sitze und Ablage
Zusätzlicher Audio-Eingang (AUX-IN)*
Abb. 119 Anschluss für
einen zusätzlichen Au-
dio-Eingang
– Den AUX-Deckel anheben ⇒ Abb. 119.
– Den Stecker vollständig einstecken (siehe Bedienungsanleitung
des Radios). Anschluss AUX RSE*Abb. 120 Anschluss AUX
RSE
Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwen-
det werden. Weitere Informationen über diesen Audio-/Videoeingang erhal-
ten Sie in der Anleitung des RSE. 

161
Sitze und Ablage
Anschluss MEDIA-IN*
Abb. 121 Anschluss an
der Mittelarmlehne
Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios. Verbandskasten, Warndreieck, Feuerlöscher
Warndreieck* und Verbandskasten*
Abb. 122 ALTEA: Aufnah-
me für das Warndreieck
unter der hinteren Ablage
Das Warndreieck* kann je nach Fahrzeugversion in einem Ablagefach unter
der hinteren Ablage ⇒ Abb. 122 oder in dem unter dem Teppichbelag des
Gepäckraumbodens befindlichen Ablagefach untergebracht sein.
Der Verbandskasten kann je nach Version im Ablagefach unter dem Teppich-
belag des Gepäckraumbodens oder aber im Ablagefach in der linken Sei-
tenverkleidung des Gepäckraums untergebracht werden.
Hinweis
● Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.
● Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

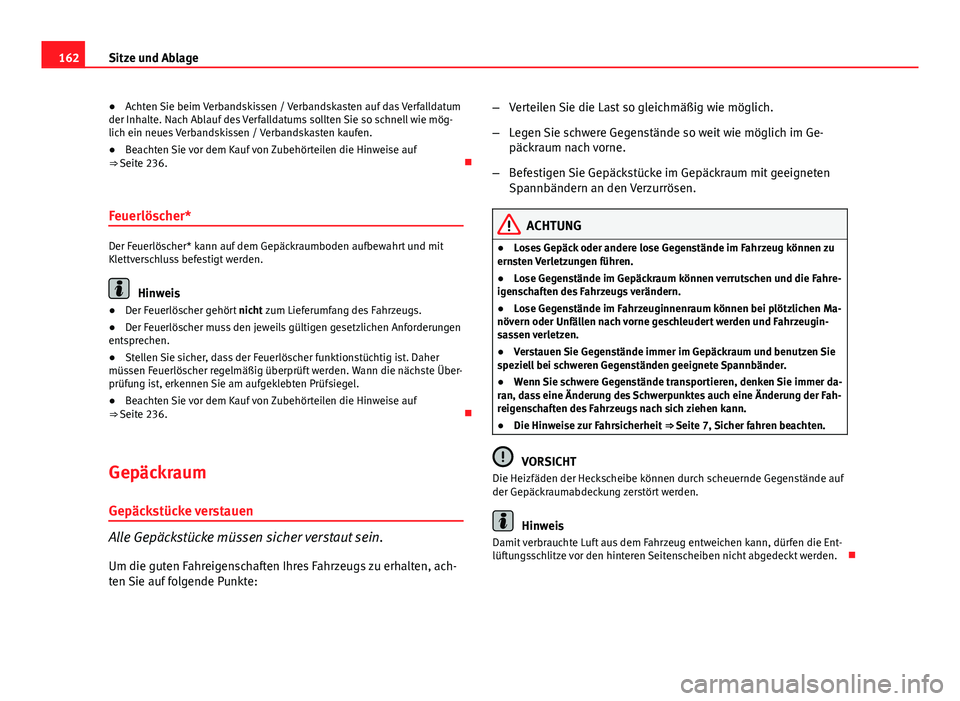

162Sitze und Ablage
● Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie mög-
lich ein neues Verbandskissen / Verbandskasten kaufen.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒ Seite 236. 
Feuerlöscher*
Der Feuerlöscher* kann auf dem Gepäckraumboden aufbewahrt und mit
Klettverschluss befestigt werden.
Hinweis
● Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.
● Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.
● Stellen Sie sicher, dass der Feuerlöscher funktionstüchtig ist. Daher
müssen Feuerlöscher regelmäßig überprüft werden. Wann die nächste Über-
prüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
● Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise auf
⇒  Seite 236. 
Gepäckraum
Gepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein. Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten, ach-
ten Sie auf folgende Punkte: –
Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Ge-
päckraum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten
Spannbändern an den Verzurrösen.
ACHTUNG
● Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
● Lose Gegenstände im Gepäckraum können verrutschen und die Fahre-
igenschaften des Fahrzeugs verändern.
● Lose Gegenstände im Fahrzeuginnenraum können bei plötzlichen Ma-
növern oder Unfällen nach vorne geschleudert werden und Fahrzeugin-
sassen verletzen.
● Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
● Wenn Sie schwere Gegenstände transportieren, denken Sie immer da-
ran, dass eine Änderung des Schwerpunktes auch eine Änderung der Fah-
reigenschaften des Fahrzeugs nach sich ziehen kann.
● Die Hinweise zur Fahrsicherheit ⇒ Seite 7, Sicher fahren beachten.
VORSICHT
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die Ent-
lüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt werden. 

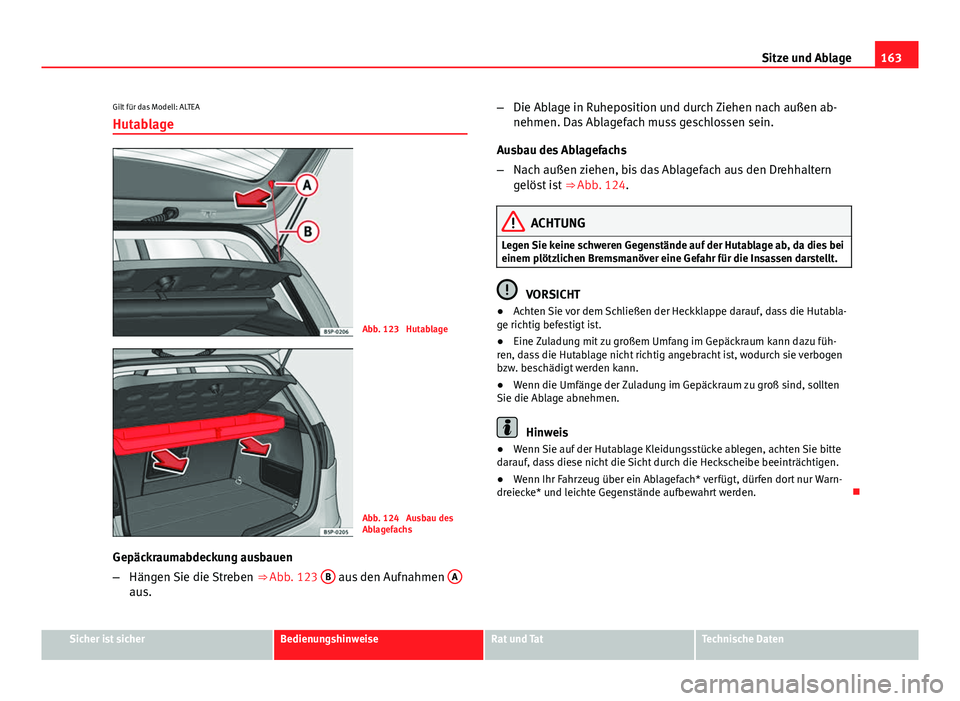

163
Sitze und Ablage
Gilt für das Modell: ALTEA Hutablage
Abb. 123 Hutablage
Abb. 124 Ausbau des
Ablagefachs
Gepäckraumabdeckung ausbauen
– Hängen Sie die Streben ⇒ Abb. 123 B
aus den Aufnahmen Aaus. –
Die Ablage in Ruheposition und durch Ziehen nach außen ab-
nehmen. Das Ablagefach muss geschlossen sein.
Ausbau des Ablagefachs
– Nach außen ziehen, bis das Ablagefach aus den Drehhaltern
gelöst ist ⇒ Abb. 124.
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
VORSICHT
● Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutabla-
ge richtig befestigt ist.
● Eine Zuladung mit zu großem Umfang im Gepäckraum kann dazu füh-
ren, dass die Hutablage nicht richtig angebracht ist, wodurch sie verbogen
bzw. beschädigt werden kann.
● Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten
Sie die Ablage abnehmen.
Hinweis
● Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
● Wenn Ihr Fahrzeug über ein Ablagefach* verfügt, dürfen dort nur Warn-
dreiecke* und leichte Gegenstände aufbewahrt werden. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

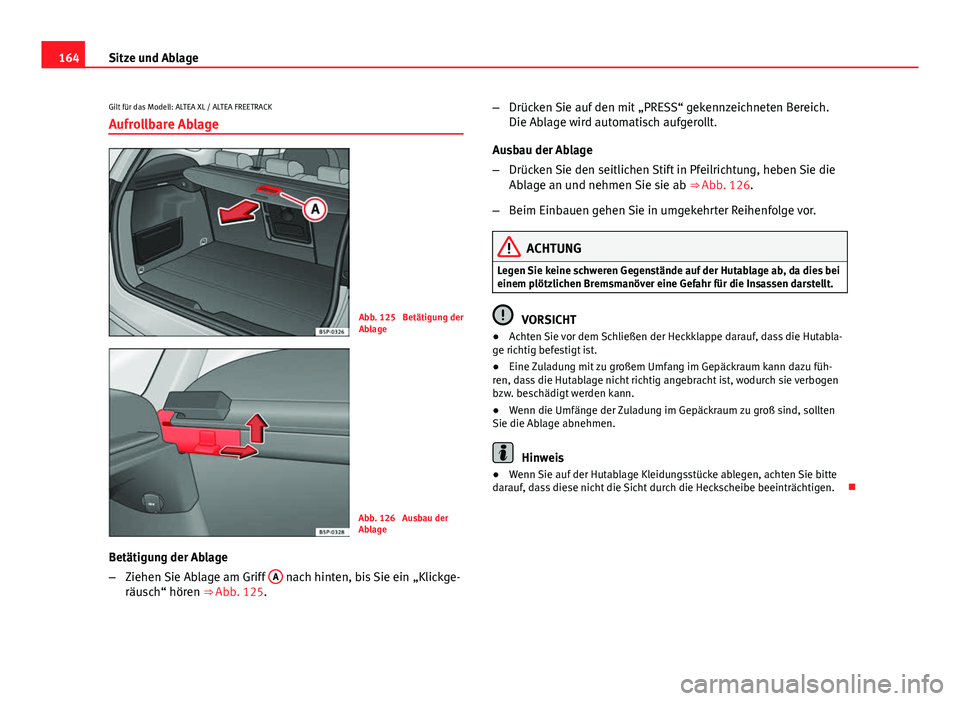

164Sitze und Ablage
Gilt für das Modell: ALTEA XL / ALTEA FREETRACK
Aufrollbare Ablage
Abb. 125 Betätigung der
Ablage
Abb. 126 Ausbau der
Ablage
Betätigung der Ablage
– Ziehen Sie Ablage am Griff A
nach hinten, bis Sie ein „Klickge-
räusch“ hören ⇒ Abb. 125. –
Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich.
Die Ablage wird automatisch aufgerollt.
Ausbau der Ablage
– Drücken Sie den seitlichen Stift in Pfeilrichtung, heben Sie die
Ablage an und nehmen Sie sie ab ⇒ Abb. 126.
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
VORSICHT
● Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutabla-
ge richtig befestigt ist.
● Eine Zuladung mit zu großem Umfang im Gepäckraum kann dazu füh-
ren, dass die Hutablage nicht richtig angebracht ist, wodurch sie verbogen
bzw. beschädigt werden kann.
● Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten
Sie die Ablage abnehmen.
Hinweis
● Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen. 

165
Sitze und Ablage

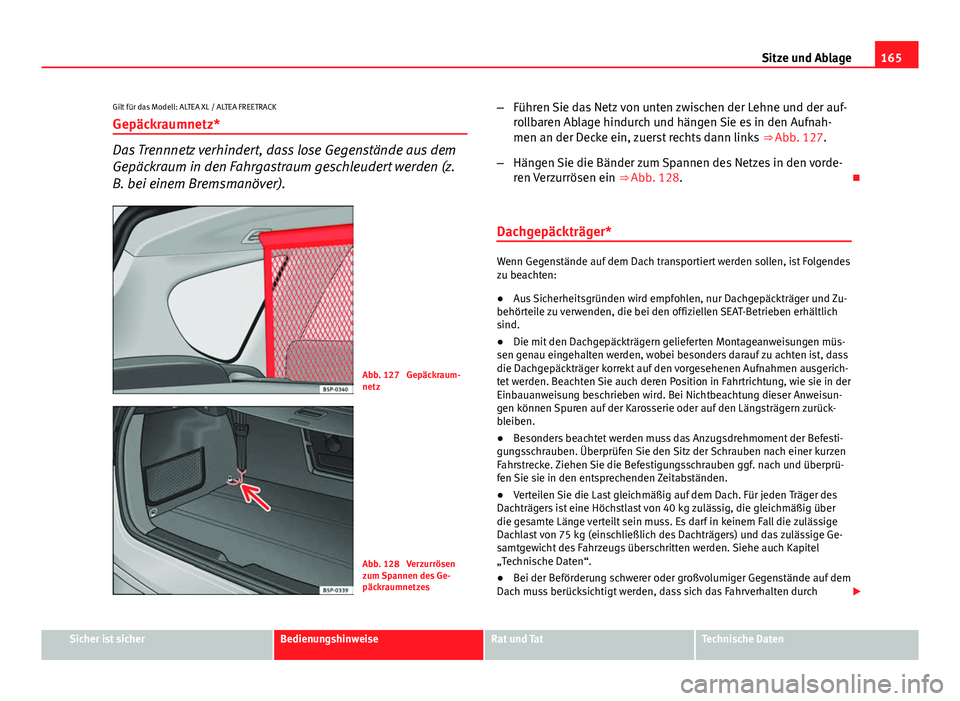

Gilt für das Modell: ALTEA XL / ALTEA FREETRACK Gepäckraumnetz*
Das Trennnetz verhindert, dass lose Gegenstände aus dem
Gepäckraum in den Fahrgastraum geschleudert werden (z.
B. bei einem Bremsmanöver).
Abb. 127 Gepäckraum-
netz
Abb. 128 Verzurrösen
zum Spannen des Ge-
päckraumnetzes –
Führen Sie das Netz von unten zwischen der Lehne und der auf-
rollbaren Ablage hindurch und hängen Sie es in den Aufnah-
men an der Decke ein, zuerst rechts dann links ⇒ Abb. 127.
– Hängen Sie die Bänder zum Spannen des Netzes in den vorde-
ren Verzurrösen ein ⇒ Abb. 128. 
Dachgepäckträger*
Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:
● Aus Sicherheitsgründen wird empfohlen, nur Dachgepäckträger und Zu-
behörteile zu verwenden, die bei den offiziellen SEAT-Betrieben erhältlich
sind.
● Die mit den Dachgepäckträgern gelieferten Montageanweisungen müs-
sen genau eingehalten werden, wobei besonders darauf zu achten ist, dass
die Dachgepäckträger korrekt auf den vorgesehenen Aufnahmen ausgerich-
tet werden. Beachten Sie auch deren Position in Fahrtrichtung, wie sie in der
Einbauanweisung beschrieben wird. Bei Nichtbeachtung dieser Anweisun-
gen können Spuren auf der Karosserie oder auf den Längsträgern zurück-
bleiben.
● Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Überprüfen Sie den Sitz der Schrauben nach einer kurzen
Fahrstrecke. Ziehen Sie die Befestigungsschrauben ggf. nach und überprü-
fen Sie sie in den entsprechenden Zeitabständen.
● Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über
die gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige
Dachlast von 75 kg (einschließlich des Dachträgers) und das zulässige Ge-
samtgewicht des Fahrzeugs überschritten werden. Siehe auch Kapitel
„Technische Daten“.
● Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

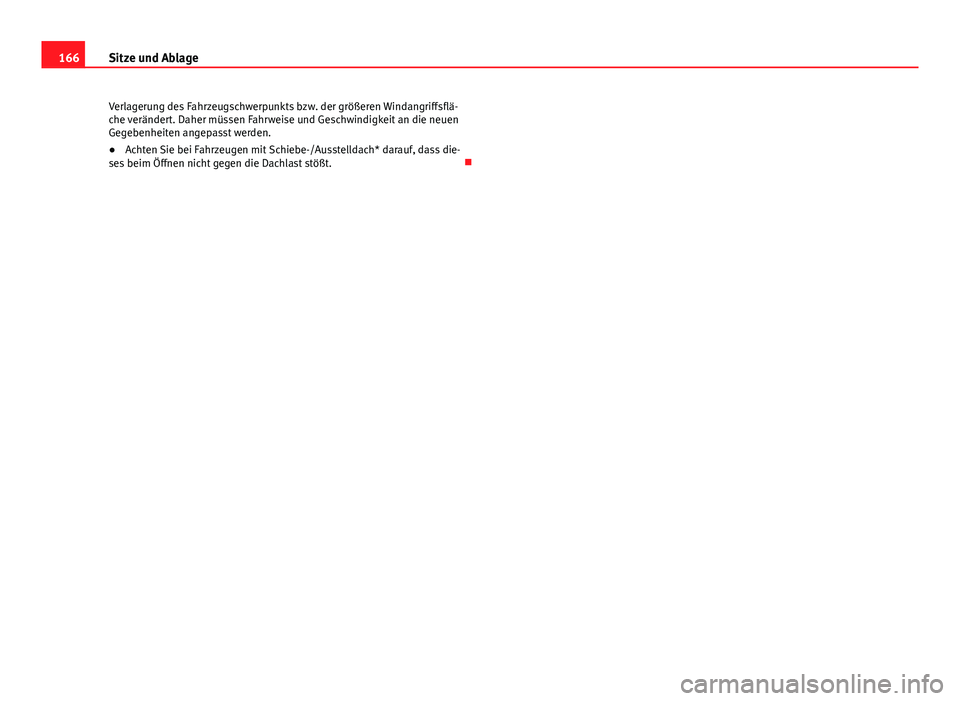

166Sitze und Ablage
Verlagerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsflä-
che verändert. Daher müssen Fahrweise und Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
● Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass die-
ses beim Öffnen nicht gegen die Dachlast stößt. 

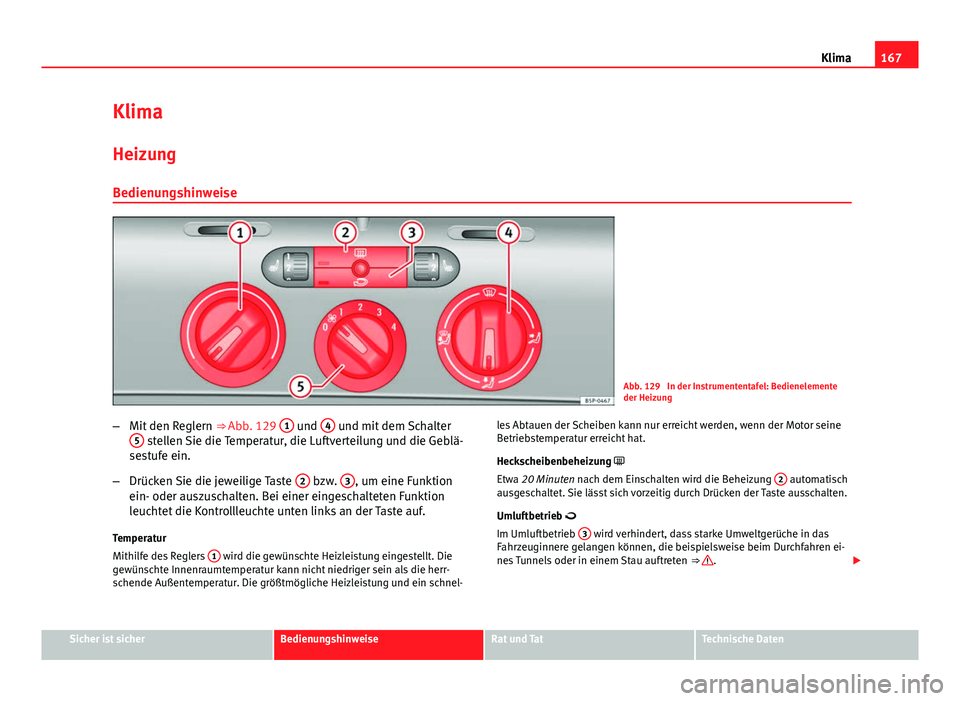

167
Klima
Klima
Heizung Bedienungshinweise
Abb. 129 In der Instrumententafel: Bedienelemente
der Heizung
– Mit den Reglern ⇒ Abb. 129 1
und 4 und mit dem Schalter
5 stellen Sie die Temperatur, die Luftverteilung und die Geblä-
sestufe ein.
– Drücken Sie die jeweilige Taste 2
bzw. 3, um eine Funktion
ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten links an der Taste auf.
Temperatur
Mithilfe des Reglers 1
wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die herr-
schende Außentemperatur. Die größtmögliche Heizleistung und ein schnel- les Abtauen der Scheiben kann nur erreicht werden, wenn der Motor seine
Betriebstemperatur erreicht hat.
Heckscheibenbeheizung 
Etwa 20 Minuten nach dem Einschalten wird die Beheizung
2
automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb 
Im Umluftbetrieb 3
wird verhindert, dass starke Umweltgerüche in das
Fahrzeuginnere gelangen können, die beispielsweise beim Durchfahren ei-
nes Tunnels oder in einem Stau auftreten ⇒ 
.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

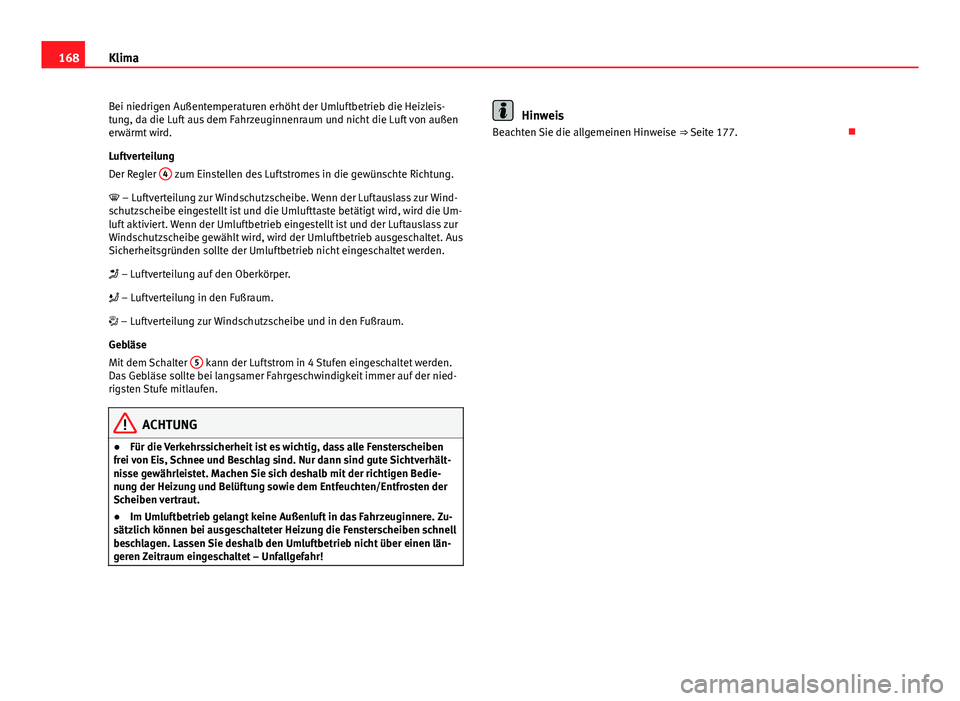

168Klima
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleis-
tung, da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler 4
zum Einstellen des Luftstromes in die gewünschte Richtung.
 – Luftverteilung zur Windschutzscheibe. Wenn der Luftauslass zur Wind-
schutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die Um-
luft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass zur
Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet. Aus
Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden.
 – Luftverteilung auf den Oberkörper.
 – Luftverteilung in den Fußraum.
 – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter 5
kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der nied-
rigsten Stufe mitlaufen.
ACHTUNG
● Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben
frei von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhält-
nisse gewährleistet. Machen Sie sich deshalb mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben vertraut.
● Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere. Zu-
sätzlich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen län-
geren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 177. 
