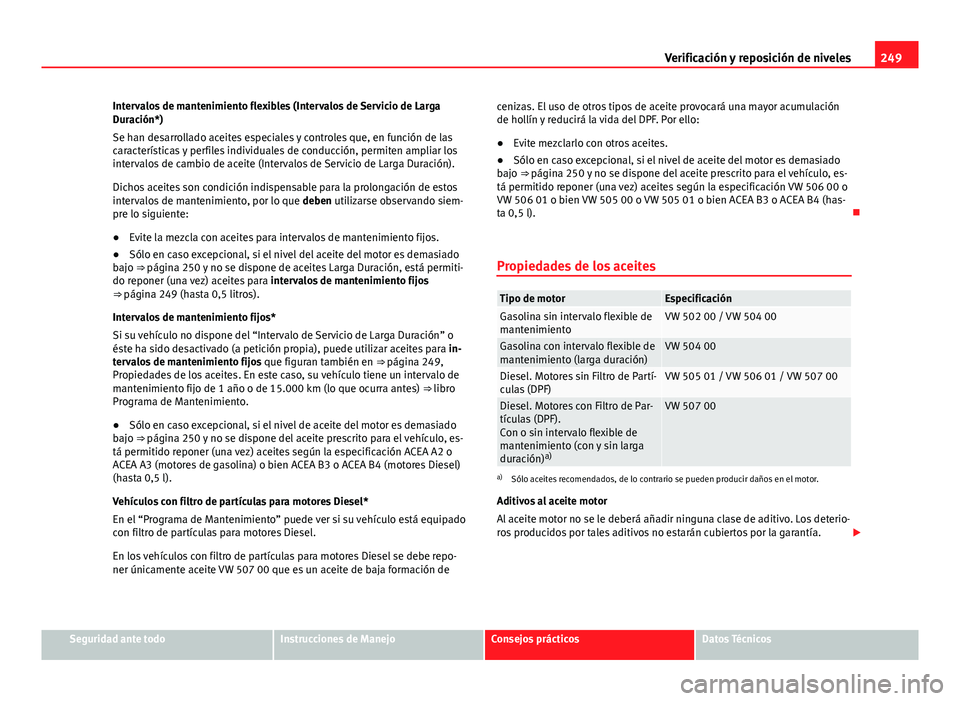

249
Verificación y reposición de niveles
Intervalos de mantenimiento flexibles (Intervalos de Servicio de Larga
Duración*)
Se han desarrollado aceites especiales y controles que, en función de las
características y perfiles individuales de conducción, permiten ampliar los
intervalos de cambio de aceite (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable para la prolongación de estos
intervalos de mantenimiento, por lo que deben utilizarse observando siem-
pre lo siguiente:
● Evite la mezcla con aceites para intervalos de mantenimiento fijos.
● Sólo en caso excepcional, si el nivel del aceite del motor es demasiado
bajo ⇒ página 250 y no se dispone de aceites Larga Duración, está permiti-
do reponer (una vez) aceites para intervalos de mantenimiento fijos
⇒ página 249 (hasta 0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de Servicio de Larga Duración” o
éste ha sido desactivado (a petición propia), puede utilizar aceites para in-
tervalos de mantenimiento fijos que figuran también en ⇒ página 249,
Propiedades de los aceites. En este caso, su vehículo tiene un intervalo de
mantenimiento fijo de 1 año o de 15.000 km (lo que ocurra antes) ⇒ libro
Programa de Mantenimiento.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 250 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación ACEA A2 o
ACEA A3 (motores de gasolina) o bien ACEA B3 o ACEA B4 (motores Diesel)
(hasta 0,5 l).
Vehículos con filtro de partículas para motores Diesel*
En el “Programa de Mantenimiento” puede ver si su vehículo está equipado
con filtro de partículas para motores Diesel.
En los vehículos con filtro de partículas para motores Diesel se debe repo-
ner únicamente aceite VW 507 00 que es un aceite de baja formación de cenizas. El uso de otros tipos de aceite provocará una mayor acumulación
de hollín y reducirá la vida del DPF. Por ello:
●
Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 250 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación VW 506 00 o
VW 506 01 o bien VW 505 00 o VW 505 01 o bien ACEA B3 o ACEA B4 (has-
ta 0,5 l). 
Propiedades de los aceites
Tipo de motorEspecificaciónGasolina sin intervalo flexible de
mantenimientoVW 502 00 / VW 504 00
Gasolina con intervalo flexible de
mantenimiento (larga duración)VW 504 00
Diesel. Motores sin Filtro de Partí-
culas (DPF)VW 505 01 / VW 506 01 / VW 507 00
Diesel. Motores con Filtro de Par-
tículas (DPF).
Con o sin intervalo flexible de
mantenimiento (con y sin larga
duración) a)VW 507 00
a)
Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los deterio-
ros producidos por tales aditivos no estarán cubiertos por la garantía. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

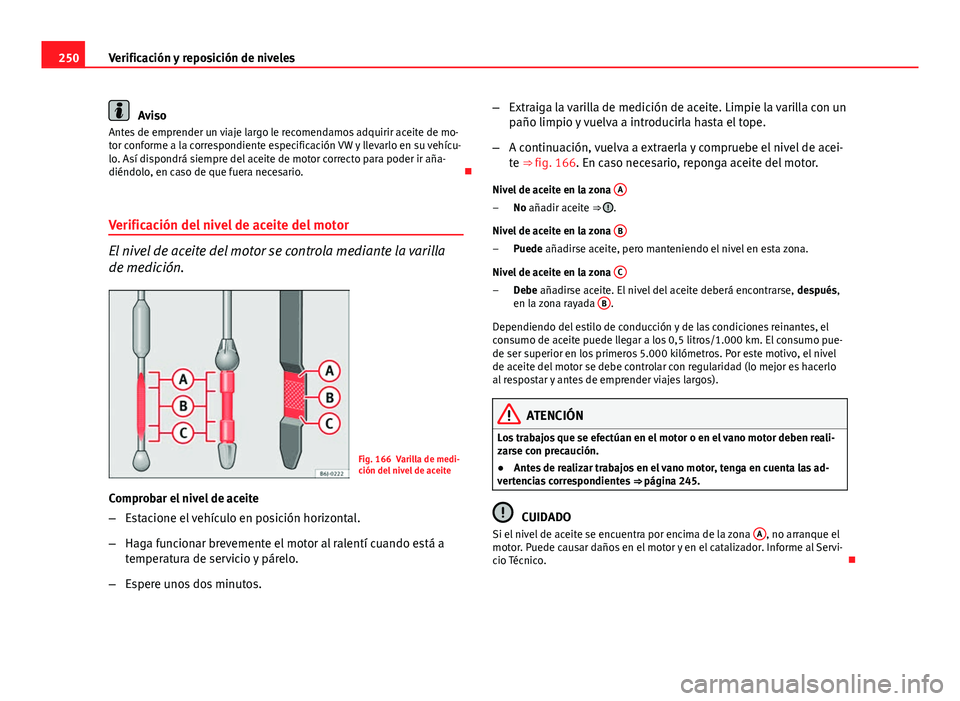

250Verificación y reposición de niveles
Aviso
Antes de emprender un viaje largo le recomendamos adquirir aceite de mo-
tor conforme a la correspondiente especificación VW y llevarlo en su vehícu-
lo. Así dispondrá siempre del aceite de motor correcto para poder ir aña-
diéndolo, en caso de que fuera necesario. 
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla
de medición.
Fig. 166 Varilla de medi-
ción del nivel de aceite
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos. –
Extraiga la varilla de medición de aceite. Limpie la varilla con un
paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de acei-
te ⇒ fig. 166. En caso necesario, reponga aceite del motor.
Nivel de aceite en la zona A
No añadir aceite ⇒ .
Nivel de aceite en la zona B
Puede añadirse aceite, pero manteniendo el nivel en esta zona.
Nivel de aceite en la zona C
Debe añadirse aceite. El nivel del aceite deberá encontrarse,
después,
en la zona rayada B.
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo pue-
de ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel
de aceite del motor se debe controlar con regularidad (lo mejor es hacerlo
al respostar y antes de emprender viajes largos).
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 245.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servi-
cio Técnico. 
–
–
–

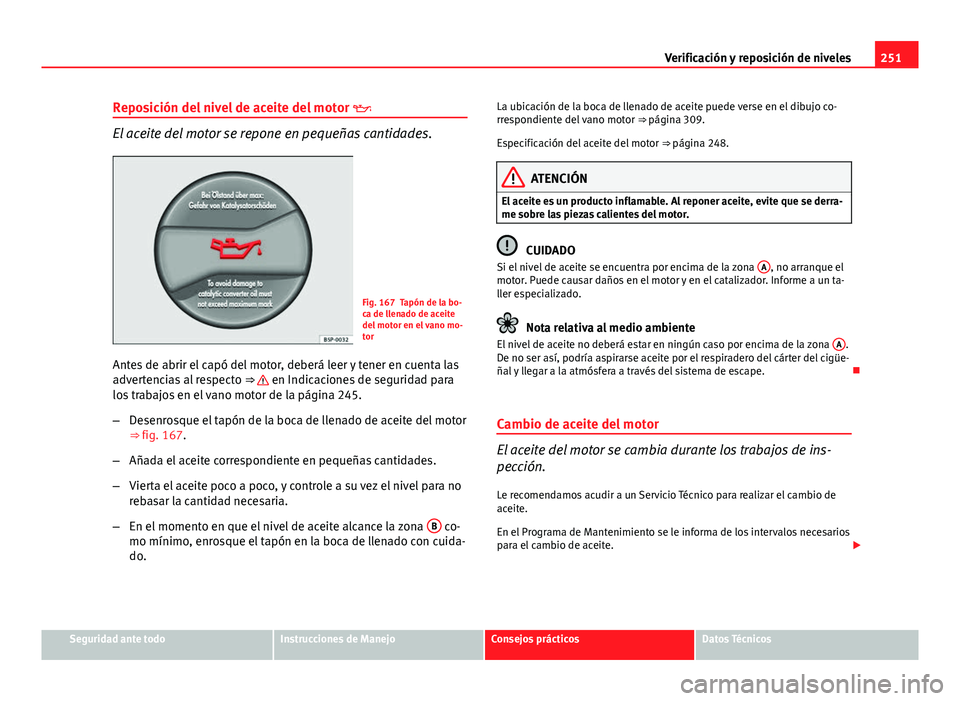

251
Verificación y reposición de niveles
Reposición del nivel de aceite del motor 
El aceite del motor se repone en pequeñas cantidades.
Fig. 167 Tapón de la bo-
ca de llenado de aceite
del motor en el vano mo-
tor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 245.
– Desenrosque el tapón de la boca de llenado de aceite del motor
⇒ fig. 167.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no
rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona B
co-
mo mínimo, enrosque el tapón en la boca de llenado con cuida-
do. La ubicación de la boca de llenado de aceite puede verse en el dibujo co-
rrespondiente del vano motor
⇒ página 309.
Especificación del aceite del motor ⇒ página 248.
ATENCIÓN
El aceite es un producto inflamable. Al reponer aceite, evite que se derra-
me sobre las piezas calientes del motor.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un ta-
ller especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona A.
De no ser así, podría aspirarse aceite por el respiradero del cárter del cigüe-
ñal y llegar a la atmósfera a través del sistema de escape. 
Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de ins-
pección. Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

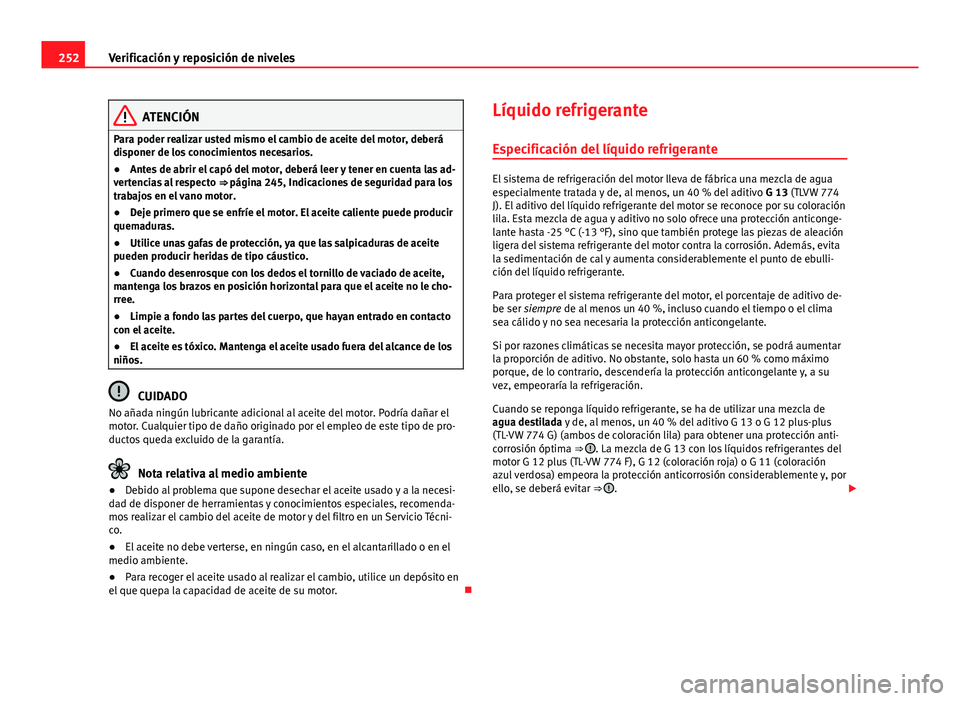

252Verificación y reposición de niveles
ATENCIÓN
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.
● Antes de abrir el capó del motor, deberá leer y tener en cuenta las ad-
vertencias al respecto ⇒ página 245, Indicaciones de seguridad para los
trabajos en el vano motor.
● Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
● Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
● Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le cho-
rree.
● Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
● El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.
CUIDADO
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño originado por el empleo de este tipo de pro-
ductos queda excluido de la garantía.
Nota relativa al medio ambiente
● Debido al problema que supone desechar el aceite usado y a la necesi-
dad de disponer de herramientas y conocimientos especiales, recomenda-
mos realizar el cambio del aceite de motor y del filtro en un Servicio Técni-
co.
● El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
● Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor. Líquido refrigerante
Especificación del líquido refrigerante
El sistema de refrigeración del motor lleva de fábrica una mezcla de agua
especialmente tratada y de, al menos, un 40 % del aditivo G 13 (TLVW 774
J). El aditivo del líquido refrigerante del motor se reconoce por su coloración
lila. Esta mezcla de agua y aditivo no solo ofrece una protección anticonge-
lante hasta -25 °C (-13 °F), sino que también protege las piezas de aleación
ligera del sistema refrigerante del motor contra la corrosión. Además, evita
la sedimentación de cal y aumenta considerablemente el punto de ebulli-
ción del líquido refrigerante.
Para proteger el sistema refrigerante del motor, el porcentaje de aditivo de-
be ser siempre de al menos un 40 %, incluso cuando el tiempo o el clima
sea cálido y no sea necesaria la protección anticongelante.
Si por razones climáticas se necesita mayor protección, se podrá aumentar
la proporción de aditivo. No obstante, solo hasta un 60 % como máximo
porque, de lo contrario, descendería la protección anticongelante y, a su
vez, empeoraría la refrigeración.
Cuando se reponga líquido refrigerante, se ha de utilizar una mezcla de
agua destilada y de, al menos, un 40 % del aditivo G 13 o G 12 plus-plus
(TL-VW 774 G) (ambos de coloración lila) para obtener una protección anti-
corrosión óptima ⇒ 
. La mezcla de G 13 con los líquidos refrigerantes del
motor G 12 plus (TL-VW 774 F), G 12 (coloración roja) o G 11 (coloración
azul verdosa) empeora la protección anticorrosión considerablemente y, por
ello, se deberá evitar ⇒ 
. 

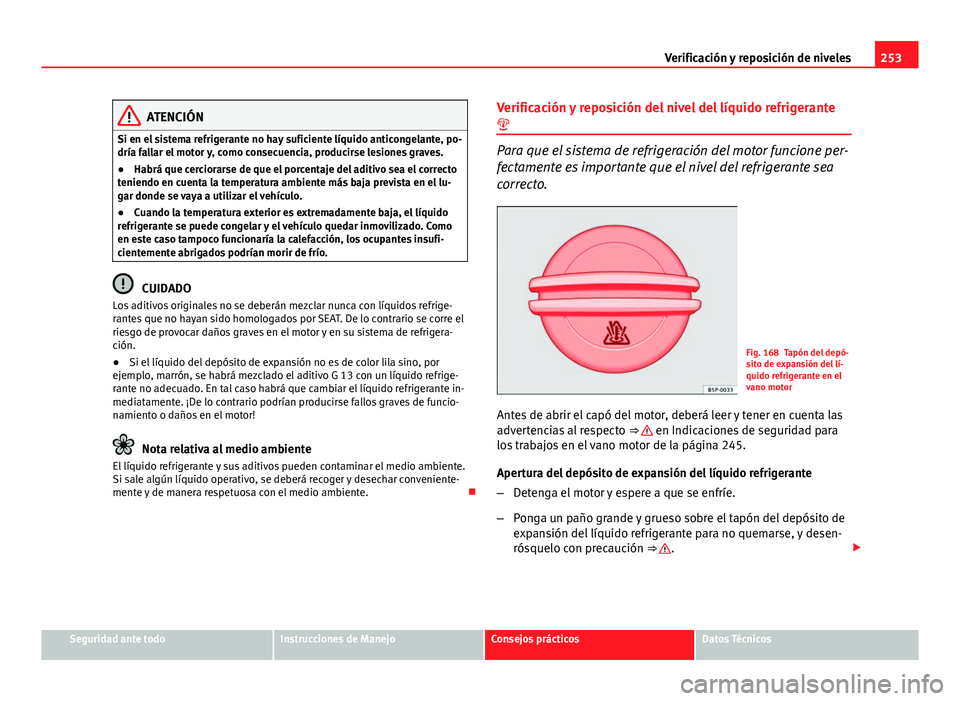

253
Verificación y reposición de niveles
ATENCIÓN
Si en el sistema refrigerante no hay suficiente líquido anticongelante, po-
dría fallar el motor y, como consecuencia, producirse lesiones graves.
● Habrá que cerciorarse de que el porcentaje del aditivo sea el correcto
teniendo en cuenta la temperatura ambiente más baja prevista en el lu-
gar donde se vaya a utilizar el vehículo.
● Cuando la temperatura exterior es extremadamente baja, el líquido
refrigerante se puede congelar y el vehículo quedar inmovilizado. Como
en este caso tampoco funcionaría la calefacción, los ocupantes insufi-
cientemente abrigados podrían morir de frío.
CUIDADO
Los aditivos originales no se deberán mezclar nunca con líquidos refrige-
rantes que no hayan sido homologados por SEAT. De lo contrario se corre el
riesgo de provocar daños graves en el motor y en su sistema de refrigera-
ción.
● Si el líquido del depósito de expansión no es de color lila sino, por
ejemplo, marrón, se habrá mezclado el aditivo G 13 con un líquido refrige-
rante no adecuado. En tal caso habrá que cambiar el líquido refrigerante in-
mediatamente. ¡De lo contrario podrían producirse fallos graves de funcio-
namiento o daños en el motor!
Nota relativa al medio ambiente
El líquido refrigerante y sus aditivos pueden contaminar el medio ambiente.
Si sale algún líquido operativo, se deberá recoger y desechar conveniente-
mente y de manera respetuosa con el medio ambiente. Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione per-
fectamente es importante que el nivel del refrigerante sea
correcto.
Fig. 168 Tapón del depó-
sito de expansión del lí-
quido refrigerante en el
vano motor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 245.
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de
expansión del líquido refrigerante para no quemarse, y desen-
rósquelo con precaución ⇒ 
. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

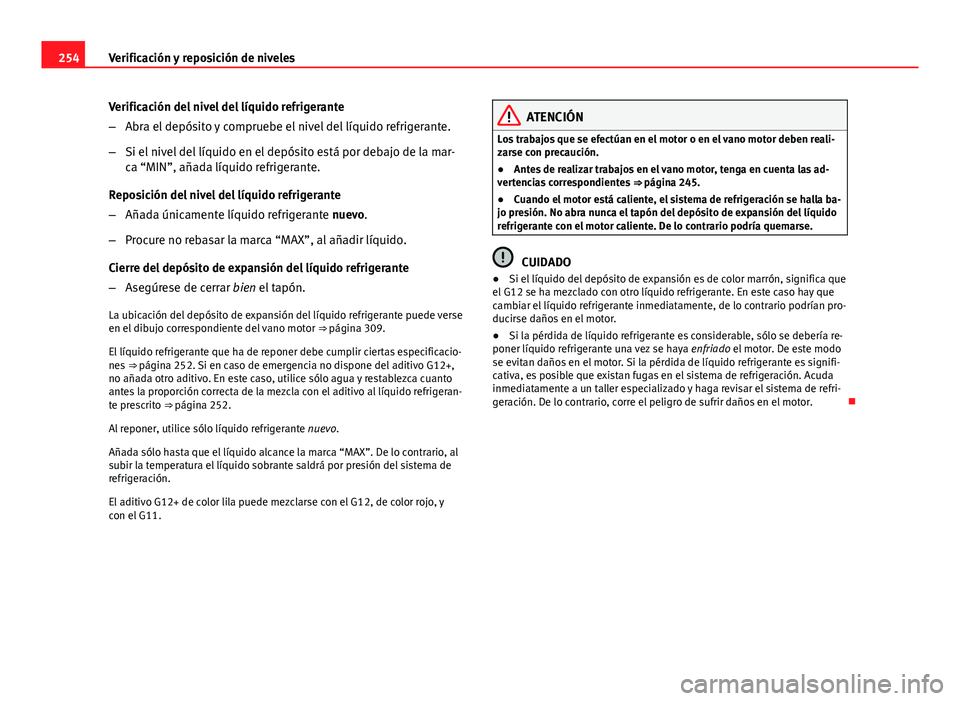

254Verificación y reposición de niveles
Verificación del nivel del líquido refrigerante
–Abra el depósito y compruebe el nivel del líquido refrigerante.
– Si el nivel del líquido en el depósito está por debajo de la mar-
ca “MIN”, añada líquido refrigerante.
Reposición del nivel del líquido refrigerante
– Añada únicamente líquido refrigerante nuevo.
– Procure no rebasar la marca “MAX”, al añadir líquido.
Cierre del depósito de expansión del líquido refrigerante
– Asegúrese de cerrar bien el tapón.
La ubicación del depósito de expansión del líquido refrigerante puede verse
en el dibujo correspondiente del vano motor ⇒ página 309.
El líquido refrigerante que ha de reponer debe cumplir ciertas especificacio-
nes ⇒ página 252. Si en caso de emergencia no dispone del aditivo G12+,
no añada otro aditivo. En este caso, utilice sólo agua y restablezca cuanto
antes la proporción correcta de la mezcla con el aditivo al líquido refrigeran-
te prescrito ⇒ página 252.
Al reponer, utilice sólo líquido refrigerante nuevo.
Añada sólo hasta que el líquido alcance la marca “MAX”. De lo contrario, al
subir la temperatura el líquido sobrante saldrá por presión del sistema de
refrigeración.
El aditivo G12+ de color lila puede mezclarse con el G12, de color rojo, y
con el G11.
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 245.
● Cuando el motor está caliente, el sistema de refrigeración se halla ba-
jo presión. No abra nunca el tapón del depósito de expansión del líquido
refrigerante con el motor caliente. De lo contrario podría quemarse.
CUIDADO
● Si el líquido del depósito de expansión es de color marrón, significa que
el G12 se ha mezclado con otro líquido refrigerante. En este caso hay que
cambiar el líquido refrigerante inmediatamente, de lo contrario podrían pro-
ducirse daños en el motor.
● Si la pérdida de líquido refrigerante es considerable, sólo se debería re-
poner líquido refrigerante una vez se haya enfriado el motor. De este modo
se evitan daños en el motor. Si la pérdida de líquido refrigerante es signifi-
cativa, es posible que existan fugas en el sistema de refrigeración. Acuda
inmediatamente a un taller especializado y haga revisar el sistema de refri-
geración. De lo contrario, corre el peligro de sufrir daños en el motor. 

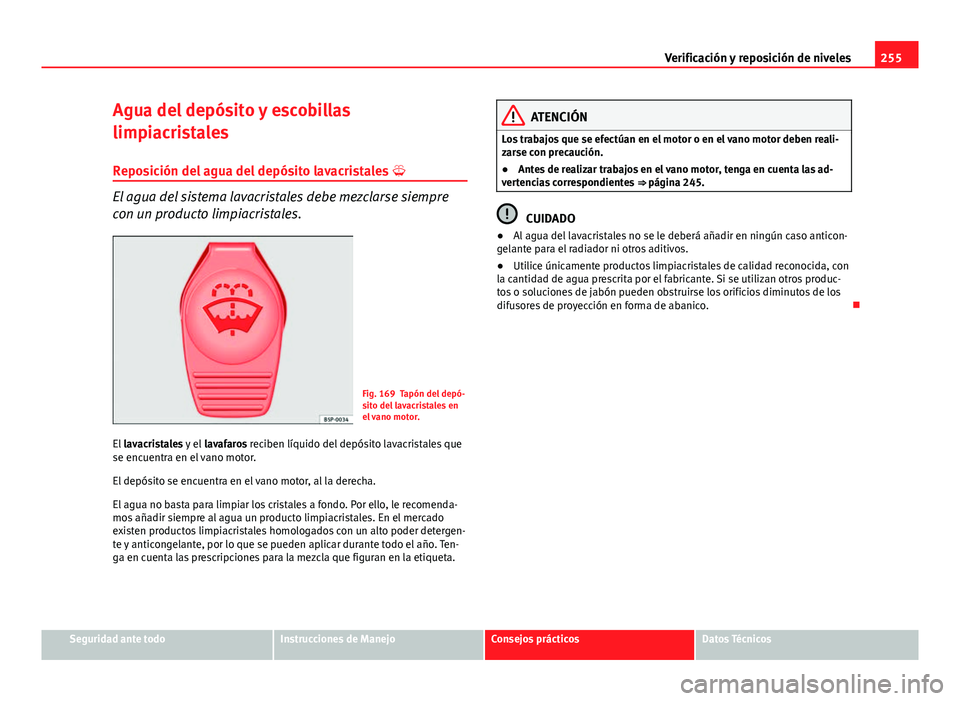

255
Verificación y reposición de niveles
Agua del depósito y escobillas
limpiacristales Reposición del agua del depósito lavacristales 
El agua del sistema lavacristales debe mezclarse siempre
con un producto limpiacristales.
Fig. 169 Tapón del depó-
sito del lavacristales en
el vano motor.
El lavacristales y el lavafaros reciben líquido del depósito lavacristales que
se encuentra en el vano motor.
El depósito se encuentra en el vano motor, al la derecha.
El agua no basta para limpiar los cristales a fondo. Por ello, le recomenda-
mos añadir siempre al agua un producto limpiacristales. En el mercado
existen productos limpiacristales homologados con un alto poder detergen-
te y anticongelante, por lo que se pueden aplicar durante todo el año. Ten-
ga en cuenta las prescripciones para la mezcla que figuran en la etiqueta.
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 245.
CUIDADO
● Al agua del lavacristales no se le deberá añadir en ningún caso anticon-
gelante para el radiador ni otros aditivos.
● Utilice únicamente productos limpiacristales de calidad reconocida, con
la cantidad de agua prescrita por el fabricante. Si se utilizan otros produc-
tos o soluciones de jabón pueden obstruirse los orificios diminutos de los
difusores de proyección en forma de abanico. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

256Verificación y reposición de niveles
Cambio de las escobillas del limpiaparabrisas
Si las escobillas limpiacristales de su vehículo están en per-
fecto estado, Ud. Disfrutará de una visibilidad mejor. Si es-
tán deterioradas se han de cambiar inmediatamente.
Fig. 170 Limpiacristales
en la posición para reali-
zar el cambio
Fig. 171 Cambio de las
escobillas del limpiapara-
brisas Para cambiar las escobillas es necesario modificar la posición par-
king de éstas, por la llamada posición de servicio.
Posición de servicio (Cambio de escobillas)
–
Compruebe que las escobillas no estén heladas.
– Conecte y desconecte el encendido y a continuación (antes de
aprox. 8 seg.), desplace la palanca del limpiaparabrisas de la
posición de barrido breve. Las escobillas se desplazan hasta la
posición de servicio.
Cambio de escobillas
– Separe el brazo del limpiaparabrisas del parabrisas.
– Pulse las teclas laterales, libere la escobilla y tire de ella en el
sentido de la flecha ⇒ fig. 171.
Montaje de la escobilla
– Encaje la escobilla en el brazo del limpiaparabrisas de indénti-
ca longitud y diseño.
– Desplace la escobilla hasta que se produzca su encastre.
– Vuelva a poner los brazos del limpiaparabrisas sobre el parabri-
sas.
Al conectar el encendido y accionar la palanca del limpiaparabrisas, o al so-
brepasar los 6 km/h, los brazos vuelven a su posición inicial.
Si las escobillas rascan se han de cambiar en caso de deterioro, o limpiar-
las en caso de suciedad.
Si esto último no fuera suficiente, puede ser que el ángulo de montaje de
los brazos del limpiacristales esté desajustado. En este caso, acuda a un ta-
ller especializado para que lo controlen y ajusten. 

257
Verificación y reposición de niveles
ATENCIÓN
Conduzca únicamente cuando tenga buena visibilidad a través de todos
los cristales.
● Limpie con regularidad las escobillas y todos los cristales.
● Cambie las escobillas una o dos veces al año.
CUIDADO
● Si las escobillas están deterioradas o sucias pueden rayar el parabrisas.
● No limpie nunca los cristales con combustible, quitaesmaltes, diluyen-
tes de pintura o productos similares. De lo contrario podrían deteriorarse
las escobillas.
● No desplace nunca el limpiacristales o el brazo del limpiacristales con la
mano. Podrían deteriorarse.
● Los brazos limpiacristales sólo se deben abatir hacia delante, estando
en la posición para realizar el cambio. De lo contrario, se pueden producir
daños en el capó del motor.
Aviso
● Los brazos limpiaparabrisas sólo se pueden desplazar hacia la posición
para realizar el cambio, estando el capó del motor completamente cerrado. Válido para el modelo: ALTEA
Cambio de la escobilla del limpialuneta
Si la escobilla limpialuneta de su vehículo está en perfecto
estado, disfrutará de un visibilidad mejor. Si están deterio-
radas se han de cambiar inmediatamente.
Fig. 172 Extraer la esco-
billa del limpialuneta
Fig. 173 Colocar la esco-
billa de limpialuneta 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

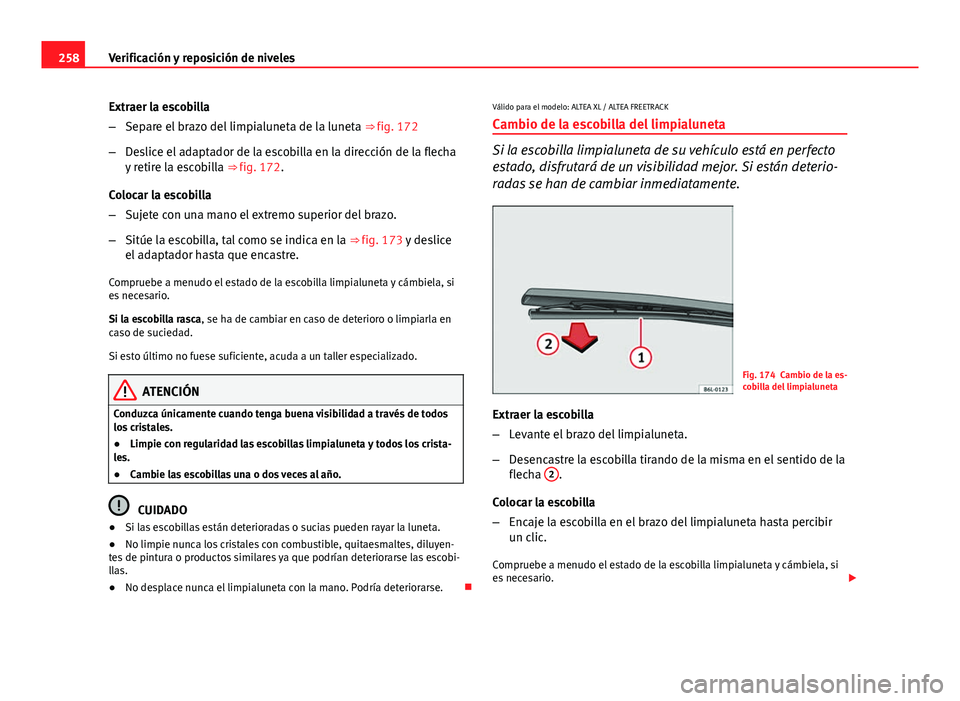

258Verificación y reposición de niveles
Extraer la escobilla
–Separe el brazo del limpialuneta de la luneta ⇒ fig. 172
– Deslice el adaptador de la escobilla en la dirección de la flecha
y retire la escobilla ⇒ fig. 172.
Colocar la escobilla
– Sujete con una mano el extremo superior del brazo.
– Sitúe la escobilla, tal como se indica en la ⇒ fig. 173 y deslice
el adaptador hasta que encastre.
Compruebe a menudo el estado de la escobilla limpialuneta y cámbiela, si
es necesario.
Si la escobilla rasca, se ha de cambiar en caso de deterioro o limpiarla en
caso de suciedad.
Si esto último no fuese suficiente, acuda a un taller especializado.
ATENCIÓN
Conduzca únicamente cuando tenga buena visibilidad a través de todos
los cristales.
● Limpie con regularidad las escobillas limpialuneta y todos los crista-
les.
● Cambie las escobillas una o dos veces al año.
CUIDADO
● Si las escobillas están deterioradas o sucias pueden rayar la luneta.
● No limpie nunca los cristales con combustible, quitaesmaltes, diluyen-
tes de pintura o productos similares ya que podrían deteriorarse las escobi-
llas.
● No desplace nunca el limpialuneta con la mano. Podría deteriorarse. Válido para el modelo: ALTEA XL / ALTEA FREETRACK
Cambio de la escobilla del limpialuneta
Si la escobilla limpialuneta de su vehículo está en perfecto
estado, disfrutará de un visibilidad mejor. Si están deterio-
radas se han de cambiar inmediatamente.
Fig. 174 Cambio de la es-
cobilla del limpialuneta
Extraer la escobilla
– Levante el brazo del limpialuneta.
– Desencastre la escobilla tirando de la misma en el sentido de la
flecha 2
.
Colocar la escobilla
– Encaje la escobilla en el brazo del limpialuneta hasta percibir
un clic.
Compruebe a menudo el estado de la escobilla limpialuneta y cámbiela, si
es necesario. 
