Sicherheitsgurte29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Ein falsch angelegter Sicherheitsgurt erhöht das Risiko schwerer
Verletzungen.
•
Weisen Sie vor jeder Fahrt alle Mitfahrer an, den Sicherheitsgurt richtig
anzulegen und ihn während der Fahrt auch richtig zu tragen.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Sicherheitsgurten ⇒Seite 24.
GurtstrafferFunktionsweise der Gurtstraffer
Bei einem Frontalunfall werden die Sicherheitsgurte der
vorderen Sitzplätze automatisch gestrafft.Die Sicherheitsgurte für die vorderen Insassen sind mit Gurtstraffern ausge-
stattet. Die Gurtstraffer werden bei Frontalkollisionen, Seiten- und Heckkolli-
sionen mit höherer Unfallschwere durch Sensoren nur dann aktiviert, wenn
der jeweilige Sicherheitsgurt angelegt ist. Dadurch werden die Sicherheits-
gurte entgegen der Auszugsrichtung gestrafft und die Vorwärtsbewegung der
Insassen reduziert.
Der Gurtstraffer kann nur einmal aktiviert werden.
Bei leichten Frontalkollisionen, Seiten- und Heckkollisionen, bei einem Über-
schlag sowie bei Unfällen, bei denen keine erheblichen Kräfte von vorne,
hinten und die Fahrzeugseite wirksam werden, erfolgt keine Auslösung der
Gurtstraffer.
Hinweis
•
Werden die Gurtstraffer ausgelöst, ents teht feiner Staub. Das ist normal
und kein Anzeichen für ein Feuer im Fahrzeug.
•
Bei Verschrottung des Fahrzeuges oder Einzelteilen des Systems sind
unbedingt die diesbezüglichen Sicherheitsvorschriften zu beachten. Diese
Vorschriften sind bei Fachbetrieben bekannt und können dort eingesehen
werden.
Service und Entsorgung der GurtstrafferDie Gurtstraffer sind Bestandteil der Sicherheitsgurte, die an den Sitzplätzen
Ihres Fahrzeuges vorhanden sind. Wenn Sie Arbeiten am Gurtstraffer sowie
Aus- und Einbau von Systemteilen wegen anderer Reparaturarbeiten
ausführen, kann der Sicherheitsgurt b eschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines Unfalles nicht richtig oder gar nicht
funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht beeinträchtigt wird und ausge-
baute Teile keine Verletzungen und Umweltverschmutzungen verursachen,
müssen Vorschriften beachtet werden, die den Fachbetrieben bekannt sind.
ACHTUNG!
•
Unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Gurtstraffer nicht oder unerwartet ausgelöst werden können.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen an Gurtstraffern oder an den Sicherheitsgurten durch.
•
Der Gurtstraffer und Sicherheitsgurt einschließlich seines Gurtaufroll-
automaten können nicht repariert werden.
alteaxl_0206_aleman Seite 29 Dienstag, 1. August 2006 6:47 18

Airbag-System
34Reinigen Sie niemals die Instrumententafel und die Oberfläche der Airbag-
module mit lösemittelhaltigen Reiniger n. Durch lösemittelhaltige Reiniger
wird die Oberfläche porös. Bei einer Airbagauslösung kann es zu erhebli-
chen Verletzungen durch sich lösende Kunststoffteile kommen.•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen des Airbag-Systems durch.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) sollten nur durch
einen Fachbetrieb vorgenommen werden. Fachbetriebe haben die erforder-
lichen Werkzeuge, Reparaturinformationen und das qualifizierte Personal.
•
Für alle Arbeiten am Airbag-System empfehlen wir Ihnen dringend, sich
an einen Fachbetrieb zu wenden.
•
Nehmen Sie niemals Änderungen an dem vorderen Stoßfänger oder an
der Karosserie vor.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 34 Dienstag, 1. August 2006 6:47 18

Airbag-System41
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherheitshinweise zum Umgang mit dem Seitenairbag-System
Der richtige Umgang mit dem Airbag-System wird in vielen
seitlichen Kollisionen erheblich die Verletzungsgefahr redu-
ziert!
ACHTUNG!
•
Wenn Sie keine Sicherheitsgurte angelegt haben, sich während der
Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen
Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn
das Seitenairbag-System auslöst.
•
Damit die Seitenairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Zwischen den Insassen auf den äußeren Sitzplätzen und dem
Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere
oder Gegenstände befinden. Wegen der Seitenairbags dürfen außerdem an
den Türen keine Zubehörteile wie z. B. Getränkedosenhalter befestigt
werden.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegenstände befinden.
•
Es dürfen keine zu großen Kräfte (wie z. B. kräftiges Stoßen oder
Gegentreten) auf die Sitzlehnenwangen einwirken, da sonst das System
beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht
auslösen!
•
Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit einge-
bautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die
Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus
der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht
freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres Seiten- airbags erheblich beeinträchtigt werden
⇒Seite 210, „Zubehör, Teileer-
satz und Änderungen“.
•
Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbe-
reich der Seitenairbags müssen umgehend durch einen Fachbetrieb
instand gesetzt werden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Wenn Kinder eine falsche Sitzposition einnehmen, setzen Sie sich im
Falle eines Unfalls einem erhöhten Verletzungsrisiko aus. Das gilt beson-
ders für Kinder, die auf dem Beifahrersitz befördert werden, wenn das
Airbag-System bei einem Unfall auslöst, was zu schweren und lebensge-
fährlichen Verletzungen führen kann ⇒ Seite 47, „Sicherheit von
Kindern“.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) dürfen nur von einem
Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung
des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 41 Dienstag, 1. August 2006 6:47 18

Airbag-System
44Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag
geschützt.Sicherheitshinweise zum Umgang mit dem Kopfairbag-System
Der richtige Umgang mit dem Airbag-System kann in vielen
Unfallarten erheblich die Verletzungsgefahr reduzieren!
ACHTUNG!
•
Damit die Kopfairbags ihre volle Schutzwirkung entfalten können,
muss die durch die Sicherheitsgurte vorgegebene Sitzposition während
der Fahrt immer beibehalten werden.
•
Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innen-
raum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden.
Wenden Sie sich zur Ausführung dies er Abschaltung an Ihren Fachbetrieb.
•
Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich
der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegen-
stände befinden, damit sich der Kopfairbag ungehindert entfalten und
seine maximale Schutzfunktion ausüben kann. Deshalb dürfen an den
Seitenscheiben keinesfalls Sonnenrollos angebaut werden, die nicht
ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind
⇒ Seite 210, „Zubehör, Teileersatz und Änderungen“.
•
An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufge-
hängt werden. In den Taschen der Kleidungsstücke dürfen sich keine
schweren und scharfkantigen Gegen stände befinden. Außerdem dürfen
Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Alle Arbeiten am Kopf-Airbag sowie der Aus- und Einbau von System-
teilen wegen anderer Reparaturarbeiten (z. B. Dachhimmel ausbauen)
dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der
Fall, kann eine Störung des Airbag-Systems auftreten.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
•
Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren,
die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der
Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen
noch die Türverkleidungen verändert werden (z.B. durch den nachträgli-
chen Einbau von Lautsprechern). Schäden an der Vordertür können die
korrekte Funktion des Airbagsystems beeinträchtigen. Alle Arbeiten an der
Vordertür müssen in einem Fachbetrieb ausgeführt werden.ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 44 Dienstag, 1. August 2006 6:47 18

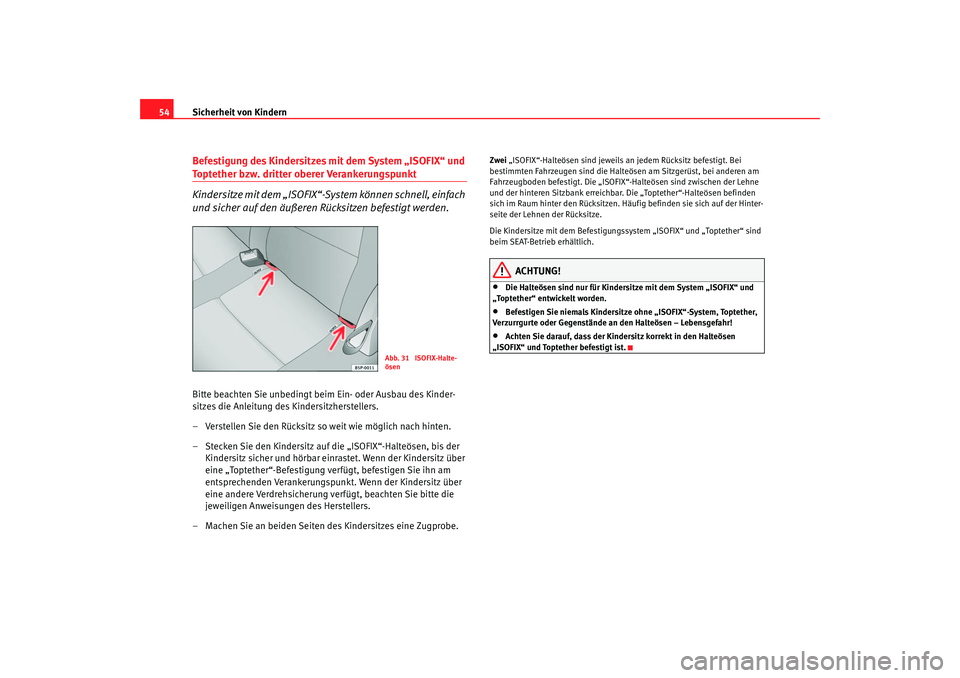

Sicherheit von Kindern
54Befestigung des Kindersitzes mit dem System „ISOFIX“ und Toptether bzw. dritter oberer Verankerungspunkt
Kindersitze mit dem „ISOFIX“-System können schnell, einfach
und sicher auf den äußeren Rücksitzen befestigt werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine „Toptether“-Befestigung verfügt, befestigen Sie ihn am
entsprechenden Verankerungspunkt. Wenn der Kindersitz über
eine andere Verdrehsicherung verfügt, beachten Sie bitte die
jeweiligen Anweisungen des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei „ISOFIX“-Halteös en sind jeweils an jedem Rücksitz befestigt. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am
Fahrzeugboden befestigt. Die „ISOFIX“ -Halteösen sind zwischen der Lehne
und der hinteren Sitzbank erreichbar . Die „Toptether“-Halteösen befinden
sich im Raum hinter den Rücksitzen. Häufig befinden sie sich auf der Hinter-
seite der Lehnen der Rücksitze.
Die Kindersitze mit dem Befestigungssys tem „ISOFIX“ und „Toptether“ sind
beim SEAT-Betrieb erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem System „ISOFIX“ und
„Toptether“ entwickelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System, Toptether,
Verzurrgurte oder Gegenstände an den Halteösen – Lebensgefahr!
•
Achten Sie darauf, dass der Kindersitz korrekt in den Halteösen
„ISOFIX“ und Toptether befestigt ist.
Abb. 31 ISOFIX-Halte-
ösen
alteaxl_0206_aleman Seite 54 Dienstag, 1. August 2006 6:47 18

Cockpit
76
ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die entspre-
chenden Beschreibungen und Warnhinweise nicht beachten, kann das zu schwerwiegenden Körperverletzungen oder Fahrzeugbeschädigungen
führen.

Sicherheitsgurte anlegen!
⇒Seite 19

Reifenfülldruck ⇒Seite 82

Motorstörung (Benzinmotor) ⇒Seite 83

Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschaltet
Blinkt: Motorstörung ⇒
Seite 83

Airbag- oder Gurtstraffer-System defekt oder Airbag abge-
schaltet ⇒
Seite 29 ⇒Seite 33

Störung im Abgaskontrollsystem ⇒Seite 83

Blinkt: Elektronisches Stabilitätsprogramm (ESP) regelt
Leuchtet: ESP gestört oder ausgeschaltet ⇒
Seite 84

Fußbremse betätigen ⇒Seite 84

Elektro-Mechanische Lenkung ⇒Seite 84

Bremsbelagverschleiß-Anzeige ⇒Seite 84

Anzeige für offene Türen ⇒Seite 85
SAFE Elektronische Wegfahrsperre ⇒Seite 85
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A15A16A17A17A18A19A20A21A22A23A24
ACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 76 Dienstag, 1. August 2006 6:47 18

Cockpit
80•
Leuchtet die Bremsanlagen-Warnleuchte
 zusammen mit der ABS-
Kontrollleuchte
 auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
Motor-Öldruck

Die Warnleuchte zeigt einen zu niedrigen Motoröldruck an.Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stellen
Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie gegebe-
nenfalls Öl nach ⇒Seite 220.
Der Informationstext am Display des Kombiinstruments lautet
15): MOTOR
AUSSCHALTEN ÖLDRUCK BETRIEBSANLEITUNG .
Blinkt das Warnsymbol, obwohl der Ölstand in Ordnung ist, fahren Sie nicht
weiter. Der Motor darf auch nicht im Le erlauf laufen. Suchen Sie eine Werk-
statt auf.
Antiblockiersystem (ABS)*


Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
 leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie. Die ABS-Anlage ist beschädigt, wenn
•
die Kontrollleuchte
 beim Einschalten der Zündung nicht aufleuchtet.
•
die Kontrollleuchte nach einigen
Sekunden nicht wieder erlischt.
•
die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte mö glichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒ Seite 185.
Bei einer Störung im ABS leuchtet auch die ESP*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Warn-
leuchte
 auf, ist nicht nur mit einem Fehle r im ABS, sondern auch in der
Bremsanlage zu rechnen ⇒.
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 217.
•
Falls die Bremsanlagen-Kontrollleuchte
 zusammen mit der ABS-
Kontrollleuchte
 aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒Seite 231, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•
Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
15)Modell abhängigACHTUNG! Fortsetzung
alteaxl_0206_aleman Seite 80 Dienstag, 1. August 2006 6:47 18

Cockpit
84Elektronisches Stabilitätsprogramm (ESP)*

Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungs-Programm.
ABS, EDS und ASR sind an dieses Programm gekoppelt.
Die Kontrollleuchte
 hat folgenden Funktionen:
•
Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang auf.
•
Sie blinkt während der Fahrt, wenn das ESP regelt.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet, wenn das ESP ausgeschaltet ist.
•
Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
 sofort nach dem Anlassen des Motors aufleuchtet,
kann eine systembedingte Abschaltun g des Systems vorliegen. In diesem
Fall die Zündung aus- und wieder einschalten, um ESP wieder einzuschalten.
Erlischt die Kontrollleuchte, ist das System wieder betriebsbereit.
Fußbremse betätigen

Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich , wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll.
Elektro-Mechanische Lenkung*

Bei Fahrzeugen mit Elektro-Mechanisch er Lenkung hängt die Unterstützung
durch die Lenkhilfe von der Fahrzeuggeschwindigkeit und von der Lenkrad-
drehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Sie muss nach dem Anspringen des Motors verlöschen.
Wird die Batterie abgeklemmt, leuchtet diese Kontrollleuchte auch bei
laufendem Motor weiter. Die Kontrollleuchte erlischt erst nach einer Fahr-
strecke von ca. 50 m.
Sollte die Leuchte danach nicht verlöschen oder während der Fahrt
aufleuchten, liegt eine Störung in der elektro-mechanischen Lenkung vor. Zur
Störungsanzeige kann die Kontrol lleuchte in verschiedenen Farben
aufleuchten. Leuchtet sie gelb auf, bedeutet dies eine weniger bedeutende
Warnmeldung. Leuchtet sie rot auf, muss sofort eine Fachwerkstatt aufge-
sucht werden, da keine Lenkunterstützung zur Verfügung steht. In einem
solchen Fall sollten Sie nicht weiterfahren. Halten Sie das Fahrzeug bitte an
und wenden Sie sich an einen Fachbetrie b. Bei entladener Batterie oder bei
ausgeschaltetem Motor (z. B. wenn das Fahrzeug abgeschleppt wird) funkti-
oniert die Lenkhilfe nicht. Bei verminderter oder ausgefallener Lenkunterstüt-
zung müssen Sie damit rechnen, dass Si e zum Lenken erheblich mehr Kraft
als gewöhnlich aufwenden müssen.
Bei Fahrzeugen mit ESP* ist die Funk tion „Empfehlung zur Handhabung der
Lenkung“ enthalten. Siehe ⇒Seite 187.Bremsbelagverschleiß-Anzeige*

Da die Bremsbelagverschleiß-Anzeige nur die vorderen Bremsbeläge über-
wacht, empfehlen wir, die hinteren Bremsbeläge ebenfalls kontrollieren zu
lassen.
alteaxl_0206_aleman Seite 84 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist ⇒Seite 14.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 92 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein. ⇒Seite 14 und ⇒Seite 13.
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
Abb. 92 Kopfstütze
einstellen oder ausbauen
alteaxl_0206_aleman Seite 133 Dienstag, 1. August 2006 6:47 18

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Die beiden Befestigungselemente ⇒Seite 144, Abb. 109 zu
den beiden Befestigungsringen ⇒Seite 144, Abb. 110
ausrichten und die beiden Klammern vollständig in die Befesti-
gungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒Seite 144, Abb. 109 der Klammern nach
vorne ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mi ttleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 111 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•
Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.
•
Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.
•
Das Spannband auf der Seite dient zu r Ablage von Papieren oder Zeit-
schriften.
•
Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒Abb. 112 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
AE
AG
AF
Abb. 111 Zusätzliche
Ablage. Öffnen
Abb. 112 Zusätzliche
Ablage. Funktionen
AB
AA
AC
alteaxl_0206_aleman Seite 145 Dienstag, 1. August 2006 6:47 18
