Asientos y portaobjetos139
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

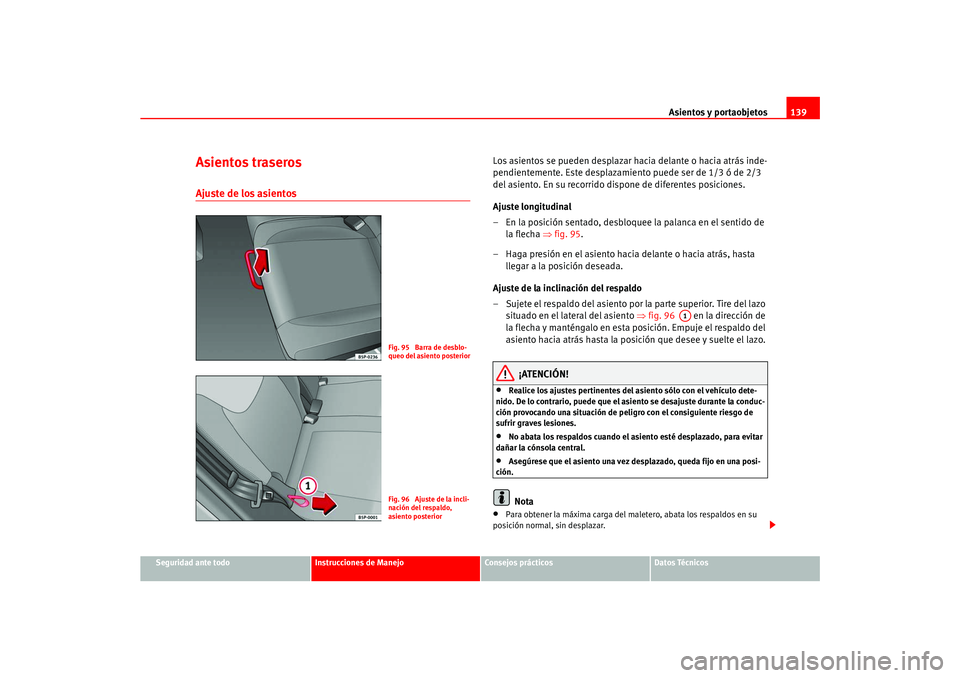

Asientos traserosAjuste de los asientos
Los asientos se pueden desplazar hacia delante o hacia atrás inde-
pendientemente. Este desplazamiento puede ser de 1/3 ó de 2/3
del asiento. En su recorrido dispone de diferentes posiciones.
Ajuste longitudinal
– En la posición sentado, desbloquee la palanca en el sentido de
la flecha ⇒fig. 95 .
– Haga presión en el asiento hacia delante o hacia atrás, hasta llegar a la posición deseada.
Ajuste de la inclinación del respaldo
– Sujete el respaldo del asiento por la parte superior. Tire del lazo situado en el lateral del asiento ⇒fig. 96 en la dirección de
la flecha y manténgalo en esta posición. Empuje el respaldo del
asiento hacia atrás hasta la posición que desee y suelte el lazo.
¡ATENCIÓN!
•
Realice los ajustes pertinentes del asiento sólo con el vehículo dete-
nido. De lo contrario, puede que el as iento se desajuste durante la conduc-
ción provocando una situación de peligro con el consiguiente riesgo de
sufrir graves lesiones.
•
No abata los respaldos cuando el asiento esté desplazado, para evitar
dañar la cónsola central.
•
Asegúrese que el asiento una vez desplazado, queda fijo en una posi-
ción.Nota
•
Para obtener la máxima carga del maletero, abata los respaldos en su
posición normal, sin desplazar.
Fig. 95 Barra de desblo-
queo del asiento posterio
r
Fig. 96 Ajuste de la incli-
nación del respaldo,
asiento posterior
A1
s2j4.book Seite 139 Dienstag, 11. Juli 2006 8:59 08

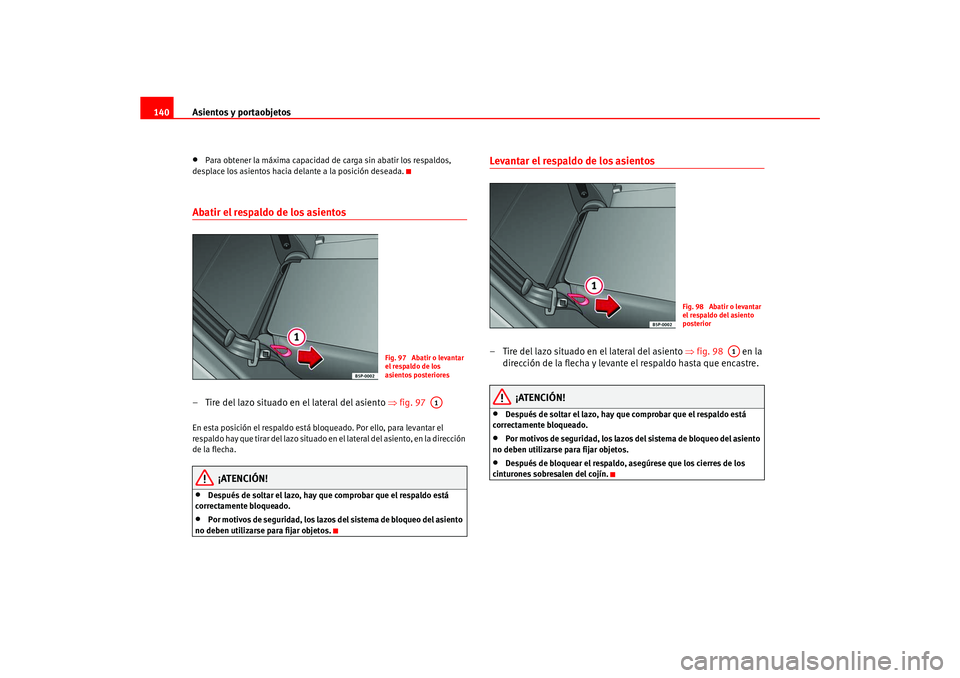

Asientos y portaobjetos
140•
Para obtener la máxima capacidad de carga sin abatir los respaldos,
desplace los asientos hacia delante a la posición deseada.
Abatir el respaldo de los asientos – Tire del lazo situado en el lateral del asiento ⇒fig. 97 En esta posición el respaldo está bloq ueado. Por ello, para levantar el
respaldo hay que tirar del lazo situado en el lateral del asiento, en la dirección
de la flecha.
¡ATENCIÓN!
•
Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.
•
Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
Levantar el respaldo de los asientos– Tire del lazo situado en el lateral del asiento ⇒fig. 98 en la
dirección de la flecha y levante el respaldo hasta que encastre.
¡ATENCIÓN!
•
Después de soltar el lazo, hay que comprobar que el respaldo está
correctamente bloqueado.
•
Por motivos de seguridad, los lazos del sistema de bloqueo del asiento
no deben utilizarse para fijar objetos.
•
Después de bloquear el respaldo, asegúrese que los cierres de los
cinturones sobresalen del cojín.
Fig. 97 Abatir o levantar
el respaldo de los
asientos posteriores
A1
Fig. 98 Abatir o levantar
el respaldo del asiento
posterior
A1
s2j4.book Seite 140 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos141
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

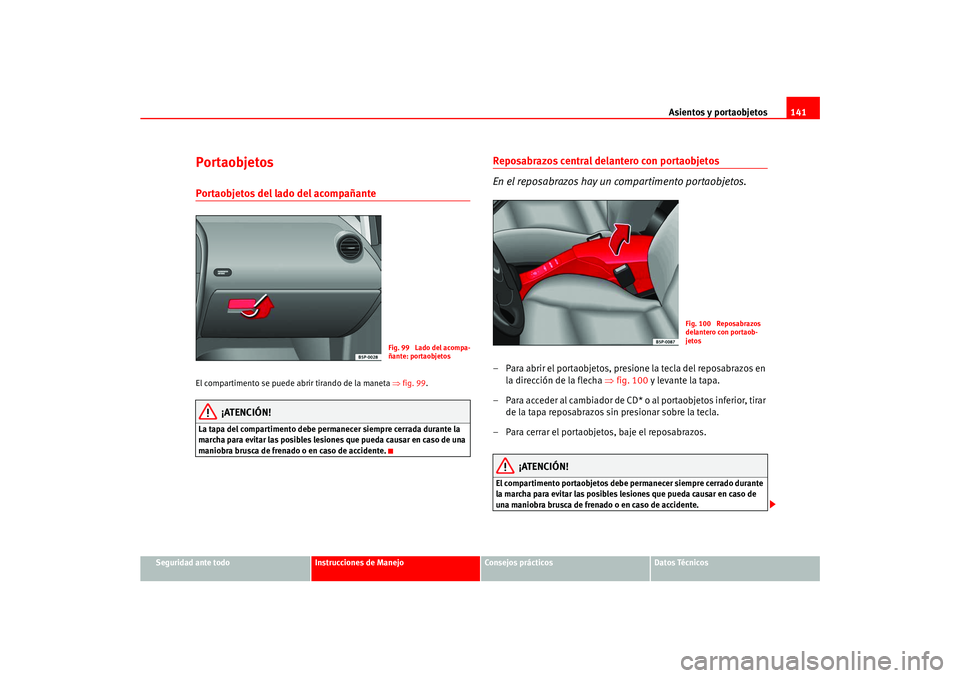

PortaobjetosPortaobjetos del lado del acompañante El compartimento se puede abrir tirando de la maneta ⇒fig. 99 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.
Reposabrazos central delantero con portaobjetos
En el reposabrazos hay un compartimento portaobjetos.– Para abrir el portaobjetos, presione la tecla del reposabrazos en
la dirección de la flecha ⇒fig. 100 y levante la tapa.
– Para acceder al cambiador de CD* o al portaobjetos inferior, tirar de la tapa reposabrazos sin presionar sobre la tecla.
– Para cerrar el portaobjetos, baje el reposabrazos.
¡ATENCIÓN!
El compartimento portaobjetos debe permanecer siempre cerrado durante
la marcha para evitar las posibles lesiones que pueda causar en caso de
una maniobra brusca de frenado o en caso de accidente.
Fig. 99 Lado del acompa-
ñante: portaobjetos
Fig. 100 Reposabrazos
delantero con portaob-
jetos
s2j4.book Seite 141 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos
142

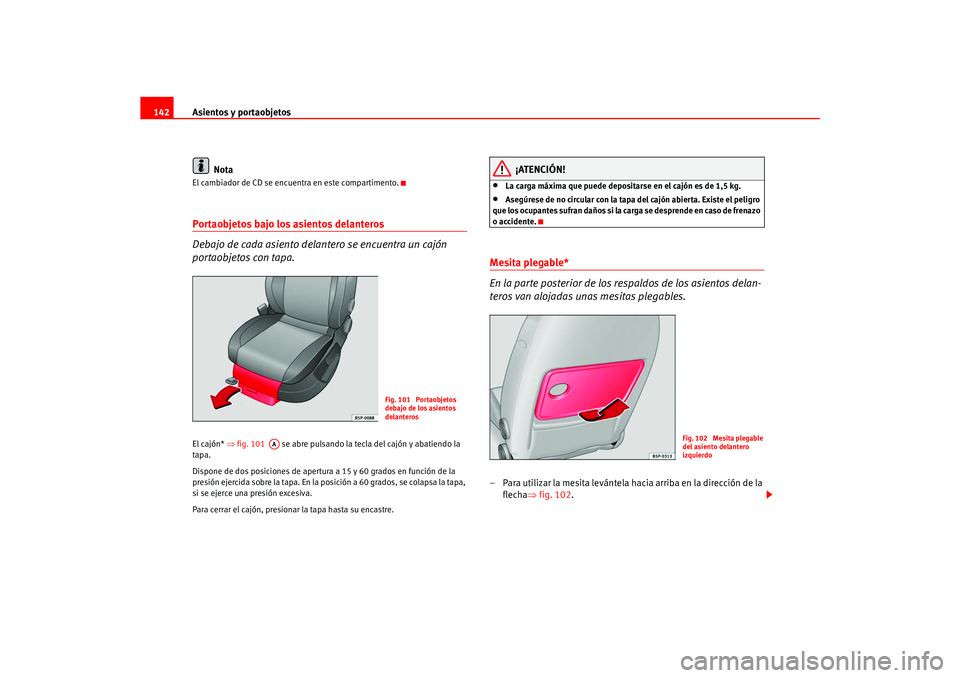

NotaEl cambiador de CD se encuentra en este compartimento.Portaobjetos bajo los asientos delanteros
Debajo de cada asiento delantero se encuentra un cajón
portaobjetos con tapa.El cajón* ⇒fig. 101 se abre pulsando la tecla del cajón y abatiendo la
tapa.
Dispone de dos posiciones de apertura a 15 y 60 grados en función de la
presión ejercida sobre la tapa. En la posición a 60 grados, se colapsa la tapa,
si se ejerce una presión excesiva.
Para cerrar el cajón, presionar la tapa hasta su encastre.
¡ATENCIÓN!
•
La carga máxima que puede depositarse en el cajón es de 1,5 kg.
•
Asegúrese de no circular con la tapa del cajón abierta. Existe el peligro
que los ocupantes sufran daños si la ca rga se desprende en caso de frenazo
o accidente.
Mesita plegable*
En la parte posterior de los respaldos de los asientos delan-
teros van alojadas unas mesitas plegables.– Para utilizar la mesita levántela hacia arriba en la dirección de la flecha ⇒fig. 102.
Fig. 101 Portaobjetos
debajo de los asientos
delanteros
AA
Fig. 102 Mesita plegable
del asiento delantero
izquierdo
s2j4.book Seite 142 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos143
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

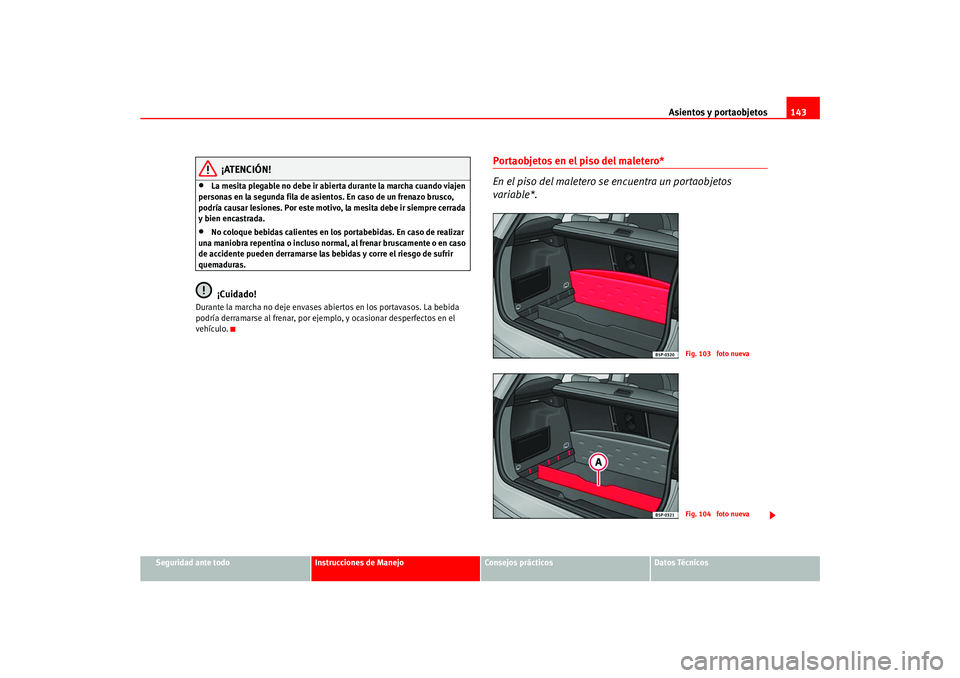

¡ATENCIÓN!
•
La mesita plegable no debe ir abierta durante la marcha cuando viajen
personas en la segunda fila de asientos. En caso de un frenazo brusco,
podría causar lesiones. Por este motivo, la mesita debe ir siempre cerrada
y bien encastrada.
•
No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.¡Cuidado!
Durante la marcha no deje envases abiertos en los portavasos. La bebida
podría derramarse al frenar, por ejem plo, y ocasionar desperfectos en el
vehículo.
Portaobjetos en el piso del maletero*
En el piso del maletero se encuentra un portaobjetos
variable*.
Fig. 103 foto nuevaFig. 104 foto nueva
s2j4.book Seite 143 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos
144

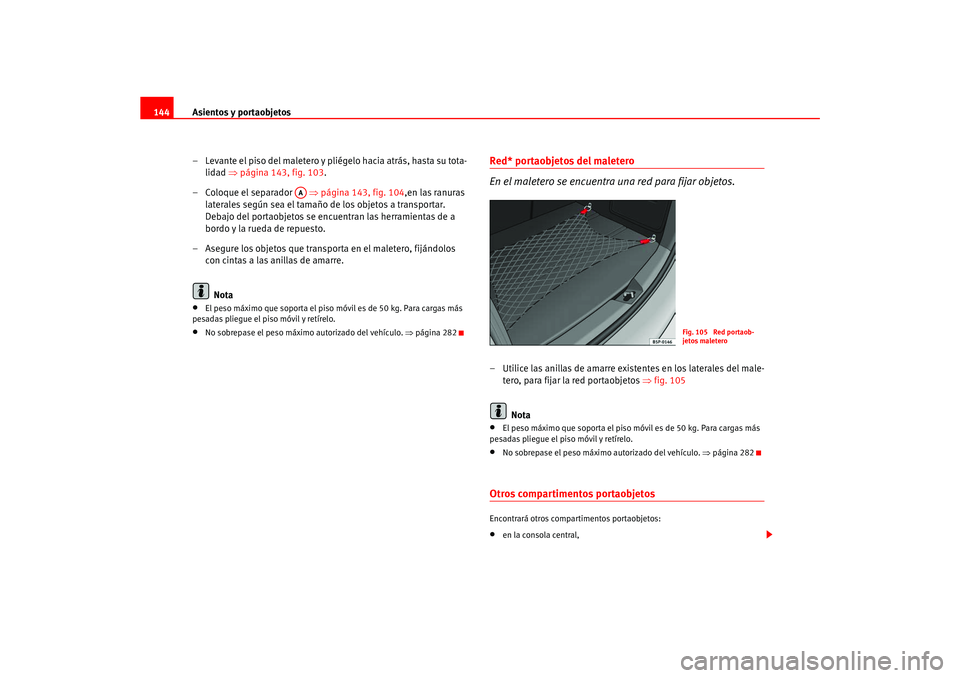

– Levante el piso del maletero y pliégelo hacia atrás, hasta su tota-lidad ⇒página 143, fig. 103 .
– Coloque el separador ⇒página 143, fig. 104 ,en las ranuras
laterales según sea el tamaño de los objetos a transportar.
Debajo del portaobjetos se encuentran las herramientas de a
bordo y la rueda de repuesto.
– Asegure los objetos que transporta en el maletero, fijándolos con cintas a las anillas de amarre.
Nota•
El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•
No sobrepase el peso máximo autorizado del vehículo. ⇒página 282
Red* portaobjetos del maletero
En el maletero se encuentr a una red para fijar objetos.– Utilice las anillas de amarre existentes en los laterales del male-
tero, para fijar la red portaobjetos ⇒fig. 105
Nota•
El peso máximo que soporta el piso móvil es de 50 kg. Para cargas más
pesadas pliegue el piso móvil y retírelo.
•
No sobrepase el peso máximo autorizado del vehículo. ⇒página 282
Otros compartimentos portaobjetosEncontrará otros compartimentos portaobjetos:•
en la consola central,
AA
Fig. 105 Red portaob-
jetos maletero
s2j4.book Seite 144 Dienstag, 11. Juli 2006 8:59 08

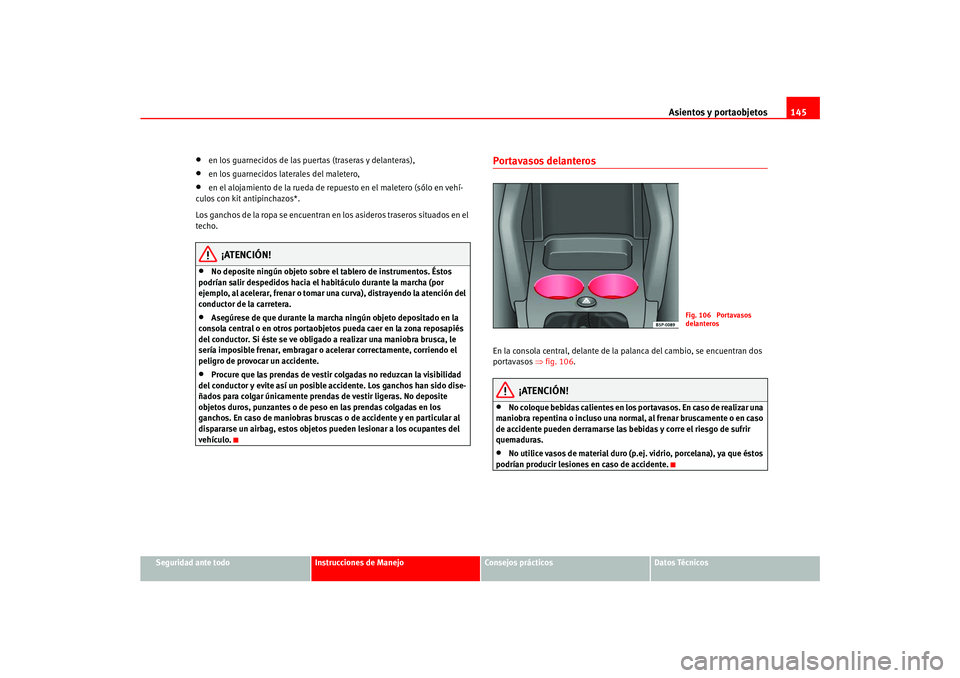

Asientos y portaobjetos145
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
en los guarnecidos de las puertas (traseras y delanteras),
•
en los guarnecidos laterales del maletero,
•
en el alojamiento de la rueda de repuesto en el maletero (sólo en vehí-
culos con kit antipinchazos*.
Los ganchos de la ropa se encuentran en los asideros traseros situados en el
techo.
¡ATENCIÓN!
•
No deposite ningún objeto sobre el tablero de instrumentos. Éstos
podrían salir despedidos hacia el habitáculo durante la marcha (por
ejemplo, al acelerar, frenar o tomar una curva), distrayendo la atención del
conductor de la carretera.
•
Asegúrese de que durante la marcha ningún objeto depositado en la
consola central o en otros portaobjetos pueda caer en la zona reposapiés
del conductor. Si éste se ve obligado a realizar una maniobra brusca, le
sería imposible frenar, embragar o ac elerar correctamente, corriendo el
peligro de provocar un accidente.
•
Procure que las prendas de vestir colgadas no reduzcan la visibilidad
del conductor y evite así un posible accidente. Los ganchos han sido dise-
ñados para colgar únicamente prendas de vestir ligeras. No deposite
objetos duros, punzantes o de peso en las prendas colgadas en los
ganchos. En caso de maniobras bruscas o de accidente y en particular al
dispararse un airbag, estos objetos pueden lesionar a los ocupantes del
vehículo.
Portavasos delanteros En la consola central, delante de la palanca del cambio, se encuentran dos
portavasos ⇒fig. 106.
¡ATENCIÓN!
•
No coloque bebidas calientes en los portavasos. En caso de realizar una
maniobra repentina o incluso una normal, al frenar bruscamente o en caso
de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•
No utilice vasos de material duro (p.ej. vidrio, porcelana), ya que éstos
podrían producir lesiones en caso de accidente.
Fig. 106 Portavasos
delanteros
s2j4.book Seite 145 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos

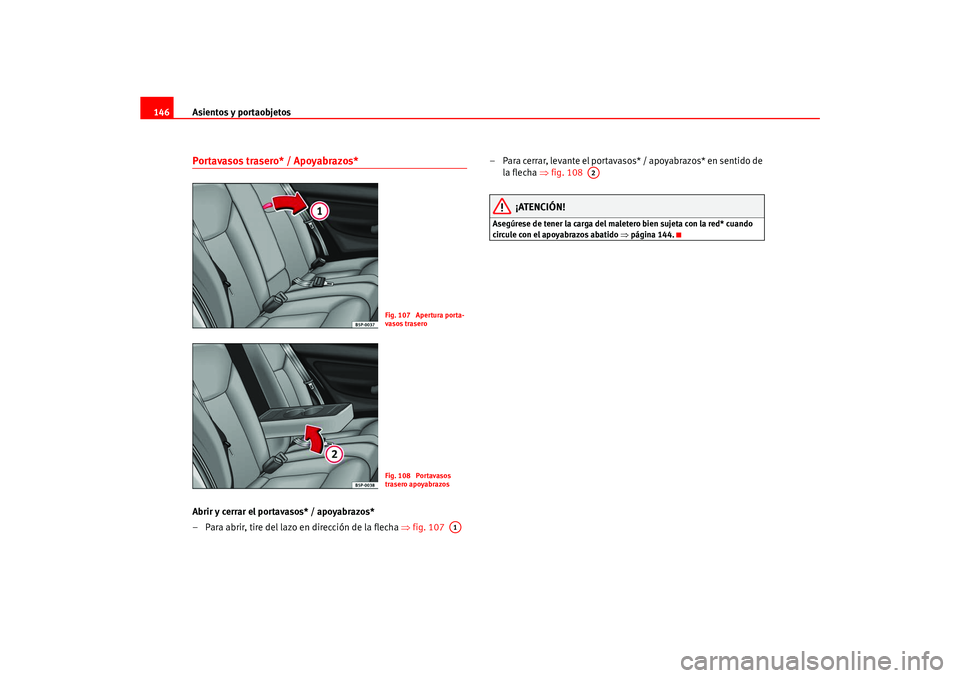

146Portavasos trasero* / Apoyabrazos*Abrir y cerrar el portavasos* / apoyabrazos*
– Para abrir, tire del lazo en dirección de la flecha ⇒fig. 107 – Para cerrar, levante el portavasos* / apoyabrazos* en sentido de
la flecha ⇒ fig. 108
¡ATENCIÓN!
Asegúrese de tener la carga del maletero bien sujeta con la red* cuando
circule con el apoyabrazos abatido ⇒página 144.
Fig. 107 Apertura porta-
vasos traseroFig. 108 Portavasos
trasero apoyabrazos
A1
A2
s2j4.book Seite 146 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos147
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

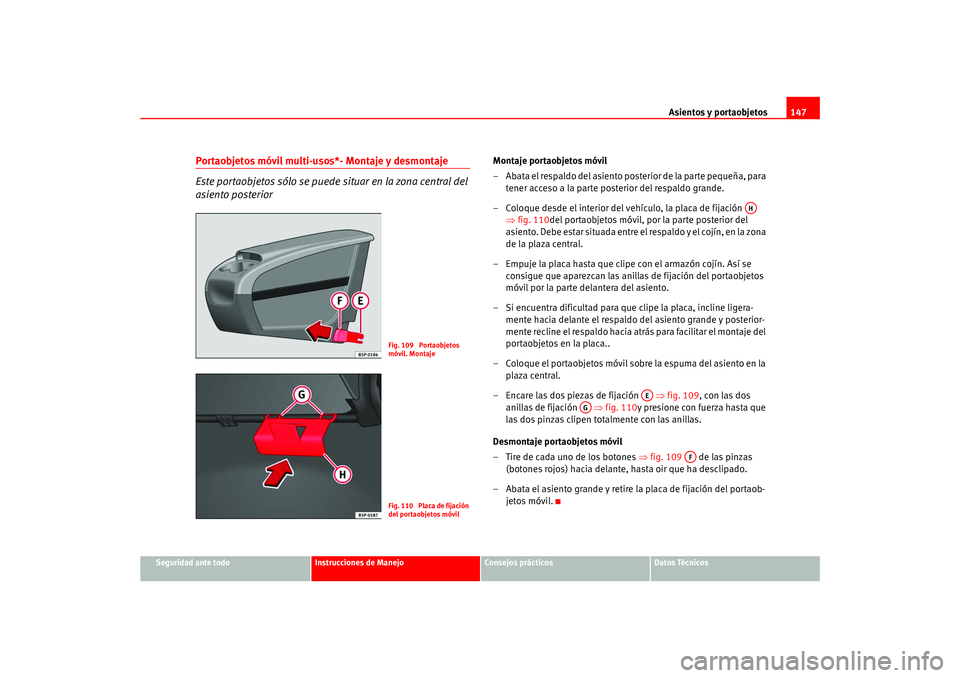

Portaobjetos móvil multi-usos*- Montaje y desmontaje
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Montaje portaobjetos móvil
– Abata el respaldo del asiento posterior de la parte pequeña, para
tener acceso a la parte posterior del respaldo grande.
– Coloque desde el interior del vehículo, la placa de fijación ⇒fig. 110del portaobjetos móvil, por la parte posterior del
a s i e n t o . D e b e e s t a r s i t u a d a e n t r e e l r e s p a l d o y e l c o j í n , e n l a z o n a
de la plaza central.
– Empuje la placa hasta que clipe con el armazón cojín. Así se consigue que aparezcan las anillas de fijación del portaobjetos
móvil por la parte delantera del asiento.
– Si encuentra dificultad para que clipe la placa, incline ligera- mente hacia delante el respaldo del asiento grande y posterior-
mente recline el respaldo hacia atrás para facilitar el montaje del
portaobjetos en la placa..
– Coloque el portaobjetos móvil sobre la espuma del asiento en la plaza central.
– Encare las dos piezas de fijación ⇒fig. 109 , con las dos
anillas de fijación ⇒fig. 110y presione con fuerza hasta que
las dos pinzas clipen totalmente con las anillas.
Desmontaje portaobjetos móvil
– Tire de cada uno de los botones ⇒fig. 109 de las pinzas
(botones rojos) hacia delante, hasta oir que ha desclipado.
– Abata el asiento grande y retire la placa de fijación del portaob- jetos móvil.
Fig. 109 Portaobjetos
móvil. MontajeFig. 110 Placa de fijación
del portaobjetos móvil
AH
AE
AG
AF
s2j4.book Seite 147 Dienstag, 11. Juli 2006 8:59 08

Asientos y portaobjetos

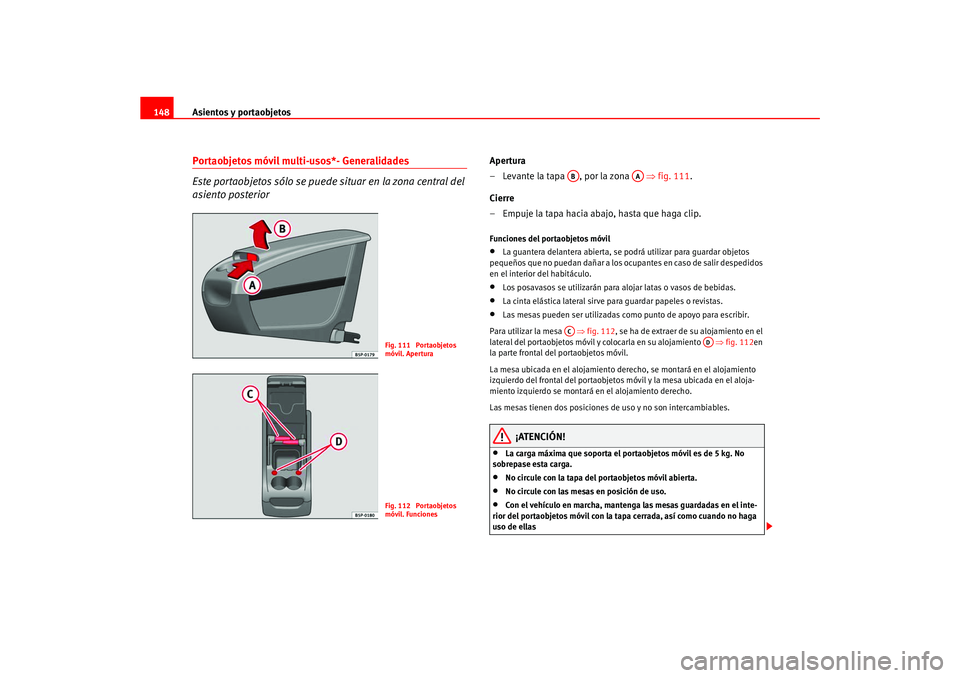

148Portaobjetos móvil multi-usos*- Generalidades
Este portaobjetos sólo se puede situar en la zona central del
asiento posterior
Apertura
– Levante la tapa , por la zona ⇒fig. 111 .
Cierre
– Empuje la tapa hacia abajo, hasta que haga clip.Funciones del portaobjetos móvil•
La guantera delantera abierta, se podrá utilizar para guardar objetos
pequeños que no puedan dañar a los ocup antes en caso de salir despedidos
en el interior del habitáculo.
•
Los posavasos se utilizarán para alojar latas o vasos de bebidas.
•
La cinta elástica lateral sirve para guardar papeles o revistas.
•
Las mesas pueden ser utilizadas como punto de apoyo para escribir.
Para utilizar la mesa ⇒fig. 112 , se ha de extraer de su alojamiento en el
lateral del portaobjetos móvil y colocarla en su alojamiento ⇒fig. 112 en
la parte frontal del portaobjetos móvil.
La mesa ubicada en el alojamiento de recho, se montará en el alojamiento
izquierdo del frontal del portaobjetos móvil y la mesa ubicada en el aloja-
miento izquierdo se montará en el alojamiento derecho.
Las mesas tienen dos posiciones de uso y no son intercambiables.
¡ATENCIÓN!
•
La carga máxima que soporta el portaobjetos móvil es de 5 kg. No
sobrepase esta carga.
•
No circule con la tapa del portaobjetos móvil abierta.
•
No circule con las mesas en posición de uso.
•
Con el vehículo en marcha, mantenga las mesas guardadas en el inte-
rior del portaobjetos móvil con la tapa cerrada, así como cuando no haga
uso de ellas
Fig. 111 Portaobjetos
móvil. AperturaFig. 112 Portaobjetos
móvil. Funciones
AB
AA
AC
AD
s2j4.book Seite 148 Dienstag, 11. Juli 2006 8:59 08
