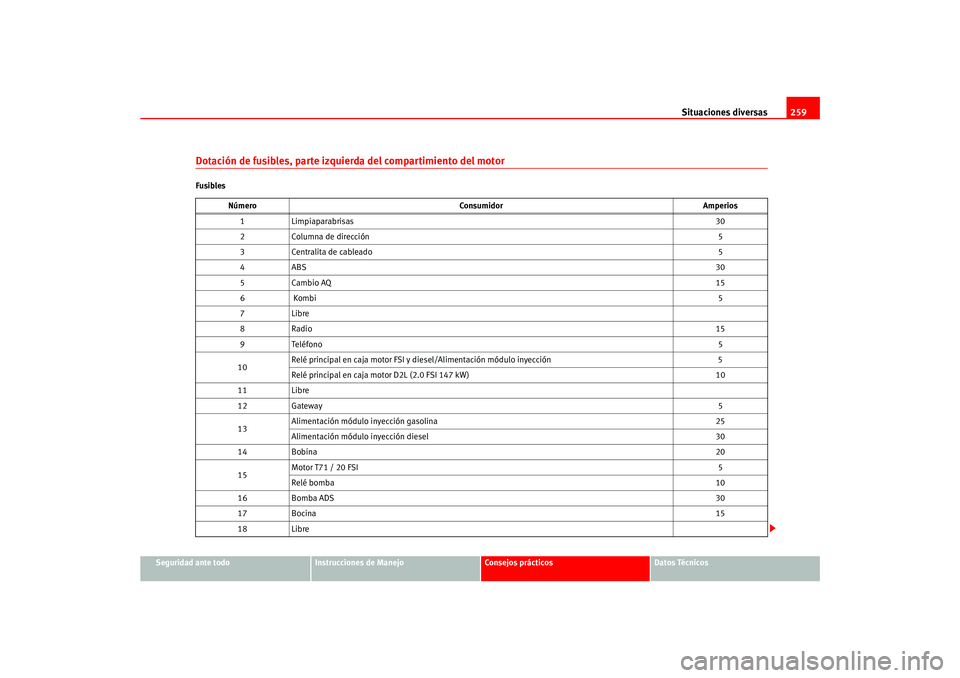

Dotación de fusibles, parte izquierda del compartimiento del motorFusibles
Número Consumidor Amperios1 Limpiaparabrisas 30
2 Columna de dirección 5
3 Centralita de cableado 5
4ABS 30
5 Cambio AQ 15
6 Kombi 5
7 Libre
8Radio 15
9 Teléfono 5
10 Relé principal en caja motor FSI y diesel/Alimentación módulo inyección
5
Relé principal en caja motor D2L (2.0 FSI 147 kW) 10
11 Libre
12 Gateway 5
13 Alimentación módulo inyección gasolina
25
Alimentación módulo inyección diesel 30
14 Bobina 20
15 Motor T71 / 20 FSI
5
Relé bomba 10
16 Bomba ADS 30
17 Bocina 15
18 Libre
s2j4.book Seite 259 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas
260

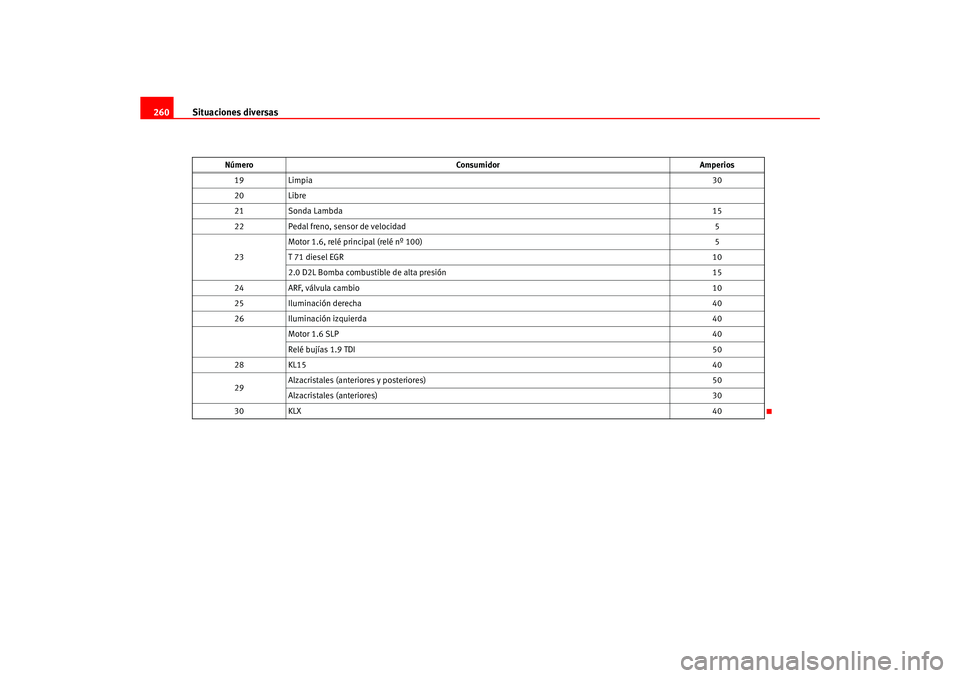

19 Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Motor 1.6, relé principal (relé nº 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustible de alta presión 15
24 ARF, válvula cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
Motor 1.6 SLP 40
Relé bujías 1.9 TDI 50
28 KL15 40
29 Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores) 30
30 KLX 40
Número
Consumidor Amperios
s2j4.book Seite 260 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas261
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Posición en vano motor: Caja lateralFusibles
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente. No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Número
Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
E1 Electroventilador > 500 W / El ectroventilador < 500 W 80/50
F1 PTC,s (Calefacción adicional eléctrica por aire) 100
G1 Alimentación fusibles remolque en caja de fusibles interior 50
H1 Centralita cierre centralizado (4F8 con autolock)
s2j4.book Seite 261 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas
262Faros xenon
22)/autodireccionables
Cruce y carretera - D1S
23)
Ráfagas y carretera adicional - H1
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior fijo
Stop/Posición - P21W
24)
Intermitente - P21W
Piloto posterior móvil
Antiniebla (lado conductor) - P21W
Retromarcha (lado acompañante) - P21W
Posición - W5W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla*, y luz de cortesía.
Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
22)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.23)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.24)Lámpara de un solo filamento de control el ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.

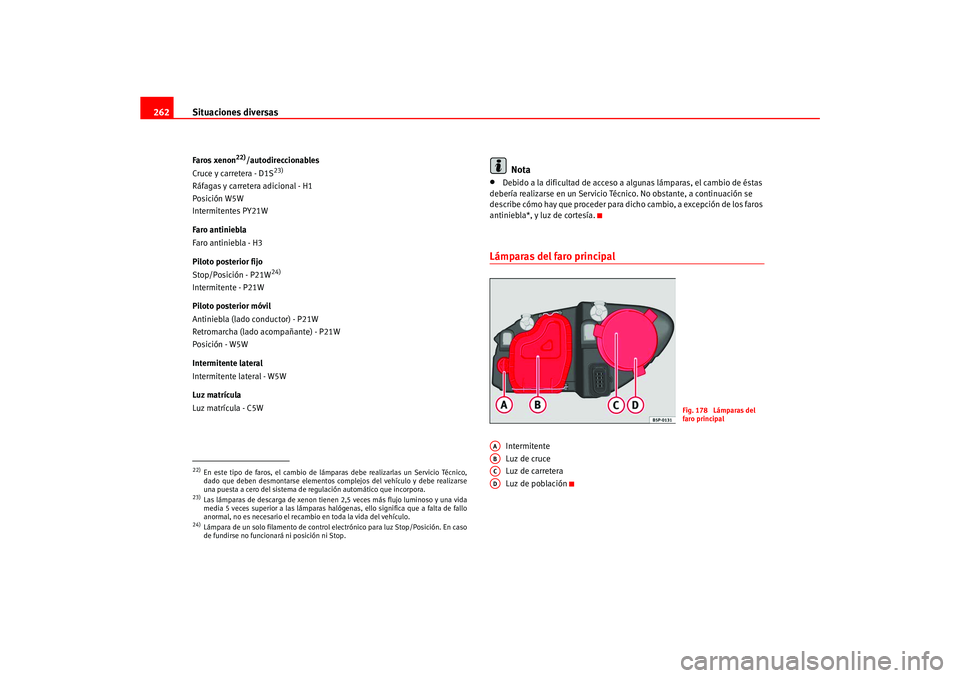

Fig. 178 Lámparas del
faro principal
AAABACAD
s2j4.book Seite 262 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas263
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

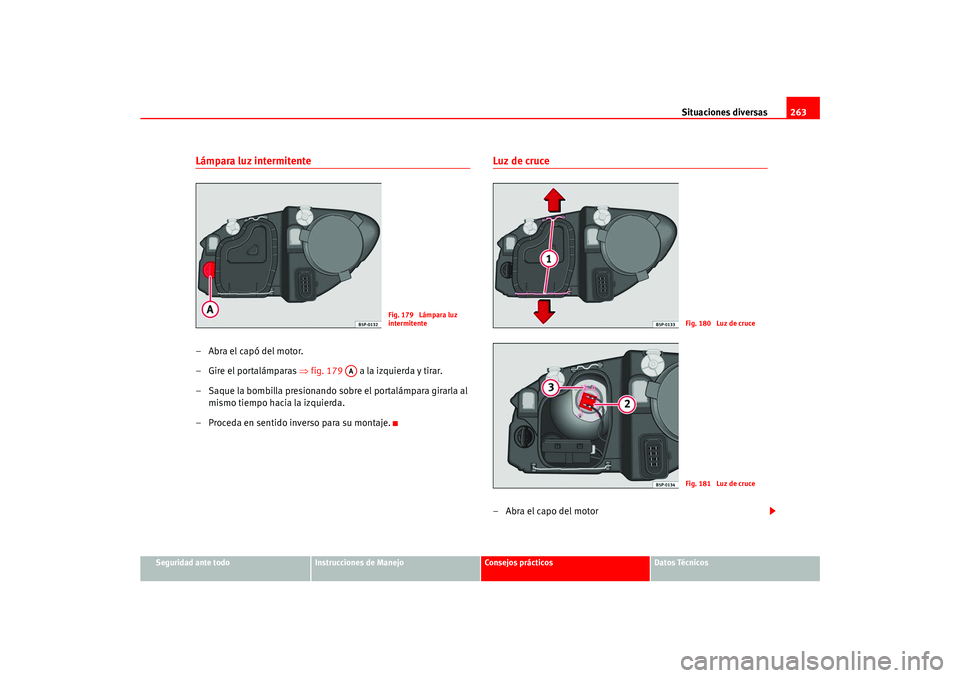

Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 179 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor
Fig. 179 Lámpara luz
intermitente
AA
Fig. 180 Luz de cruceFig. 181 Luz de cruce
s2j4.book Seite 263 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas
264

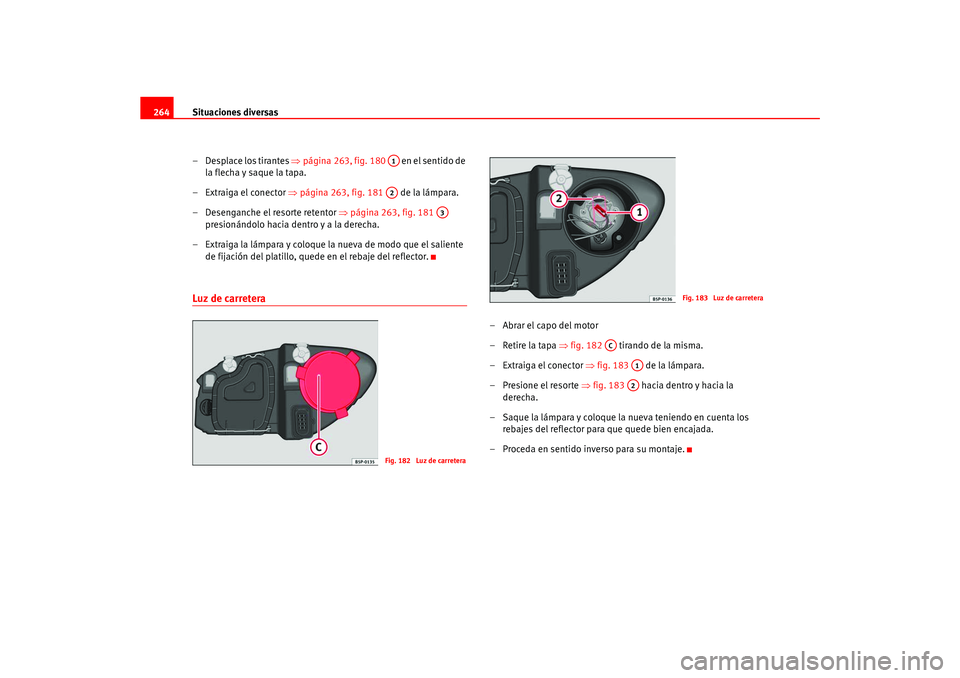

– Desplace los tirantes ⇒página 263, fig. 180 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒ página 263, fig. 181 de la lámpara.
– Desenganche el resorte retentor ⇒página 263, fig. 181
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor
– Retire la tapa ⇒ fig. 182 tirando de la misma.
– Extraiga el conector ⇒fig. 183 de la lámpara.
– Presione el resorte ⇒ fig. 183 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 182 Luz de carretera
Fig. 183 Luz de carretera
AC
A1A2
s2j4.book Seite 264 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas265
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

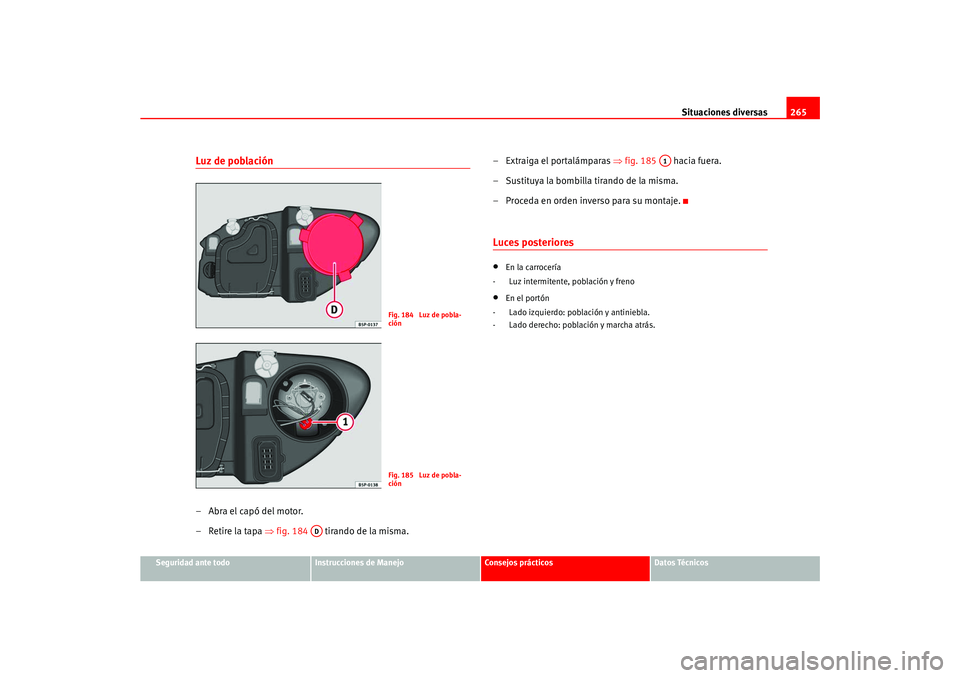

Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 184 tirando de la misma. – Extraiga el portalámparas
⇒fig. 185 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
En la carrocería
- Luz intermitente, población y freno
•
En el portón
- Lado izquierdo: población y antiniebla.
- Lado derecho: población y marcha atrás.
Fig. 184 Luz de pobla-
ciónFig. 185 Luz de pobla-
ción
AD
A1
s2j4.book Seite 265 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas
266Luz intermitente, población y freno en la carrocería– Abra la tapa del panel lateral del maletero ⇒fig. 186.
– Gire el portalámparas hacia la izquierda ⇒fig. 187. – Extraiga la lámpara fundida y cámbiela por una nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.

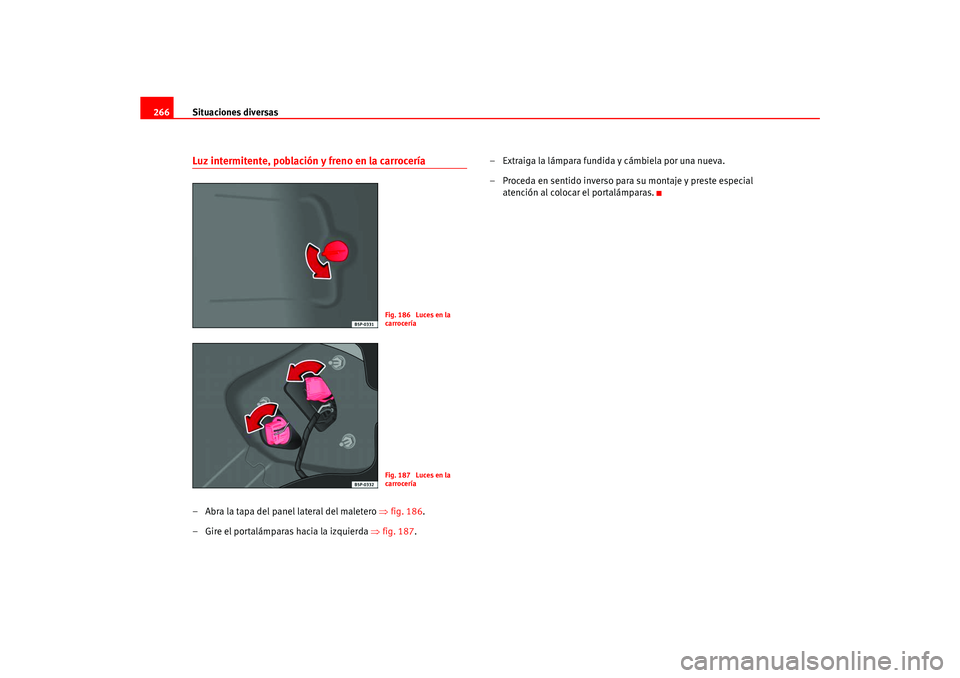

Fig. 186 Luces en la
carroceríaFig. 187 Luces en la
carrocería
s2j4.book Seite 266 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas267
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

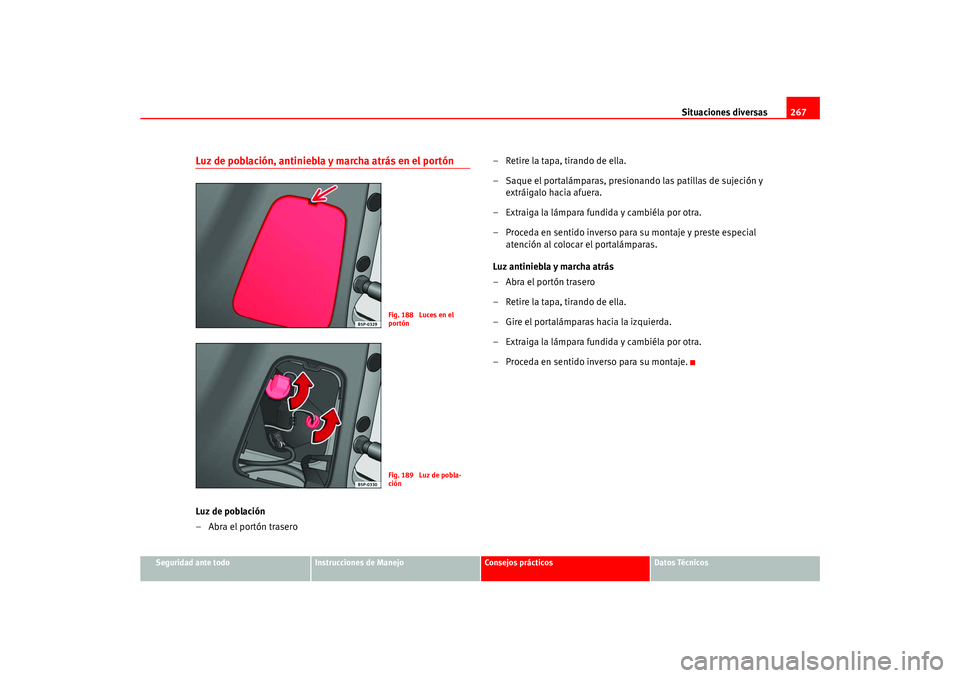

Luz de población, antiniebla y marcha atrás en el portónLuz de población
– Abra el portón trasero – Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje.
Fig. 188 Luces en el
portónFig. 189 Luz de pobla-
ción
s2j4.book Seite 267 Dienstag, 11. Juli 2006 8:59 08

Situaciones diversas

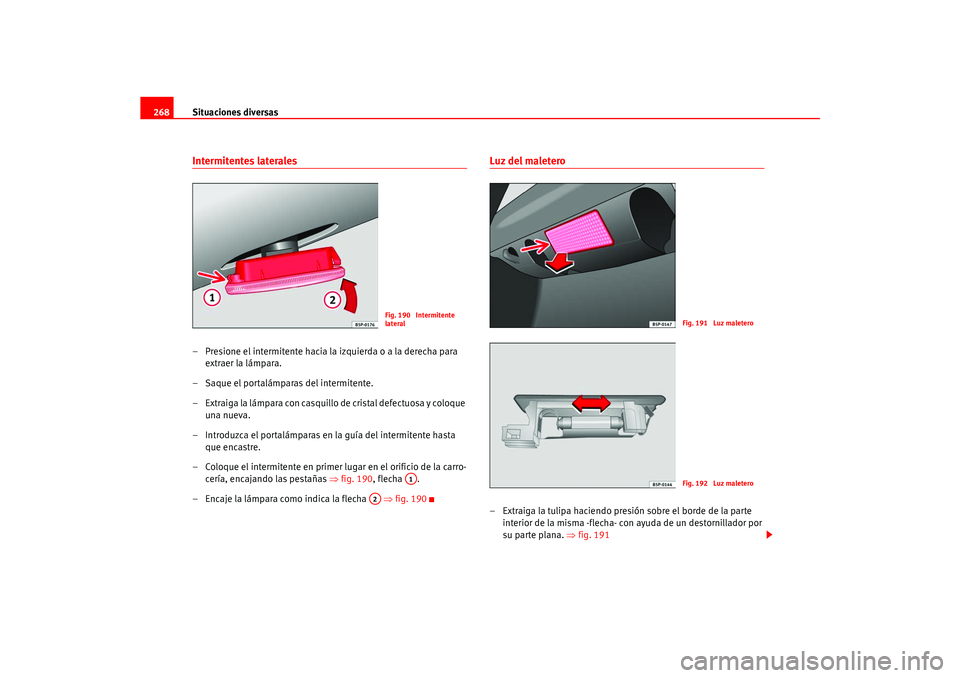

268Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
