Seat Ateca XL 2006 Manuale del proprietario (in Italian)

Guida169
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

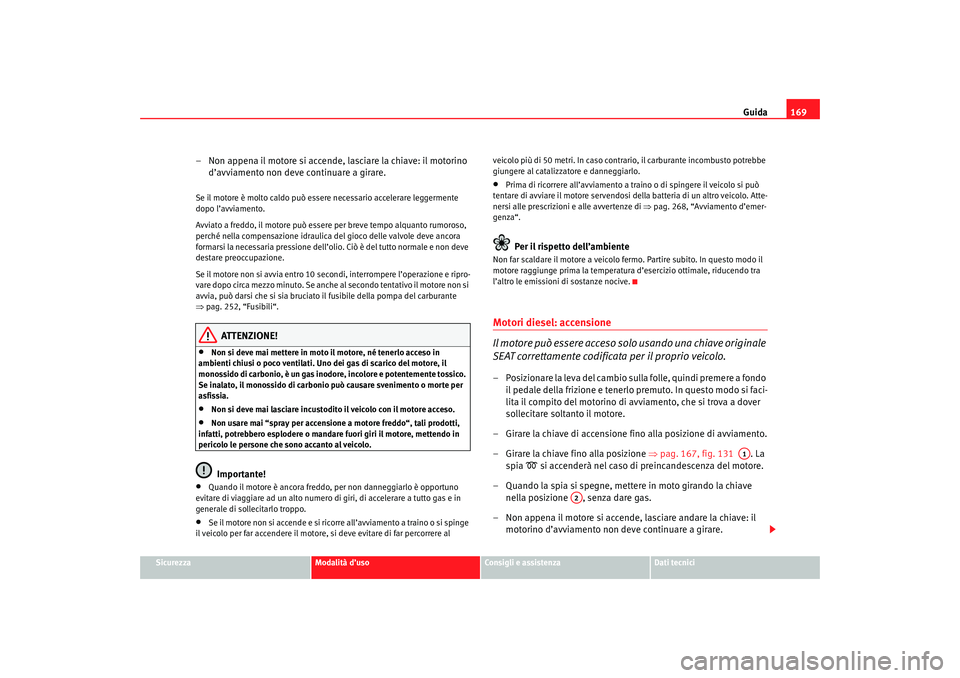

– Non appena il motore si accende, lasciare la chiave: il motorino
d’avviamento non deve continuare a girare.Se il motore è molto caldo può essere necessario accelerare leggermente
dopo l’avviamento.
Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell’oli o. Ciò è del tutto normale e non deve
destare preoccupazione.
Se il motore non si avvia entro 10 secondi, interrompere l’operazione e ripro-
vare dopo circa mezzo minuto. Se anche al secondo tentativo il motore non si
avvia, può darsi che si sia bruciato il fusibile della pompa del carburante
⇒ pag. 252, “Fusibili“.
ATTENZIONE!
•
Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodore, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.
•
Non si deve mai lasciare incustodito il veicolo con il motore acceso.
•
Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.Importante!
•
Quando il motore è ancora freddo , per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.
•
Se il motore non si accende e si rico rre all’avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al veicolo più di 50 metri. In caso contrari
o, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.
•
Prima di ricorrere all’avviamento a trai no o di spingere il veicolo si può
tentare di avviare il motore servendosi de lla batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒pag. 268, “Avviamento d’emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fe rmo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d’esercizio ottimale, riducendo tra
l’altro le emissioni di sostanze nocive.Motori diesel: accensione
Il motore può essere acceso solo usando una chiave originale
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione di avviamento.
– Girare la chiave fino alla posizione ⇒pag. 167, fig. 131 . La
spia

si accenderà nel caso di preincandescenza del motore.
– Quando la spia si spegne, mettere in moto girando la chiave nella posizione , senza dare gas.
– Non appena il motore si accende, lasciare andare la chiave: il motorino d’avviamento non deve continuare a girare.
A1
A2
alteaXL_0206_italiano Seite 169 Di enstag, 1. August 2006 5:55 17

Guida

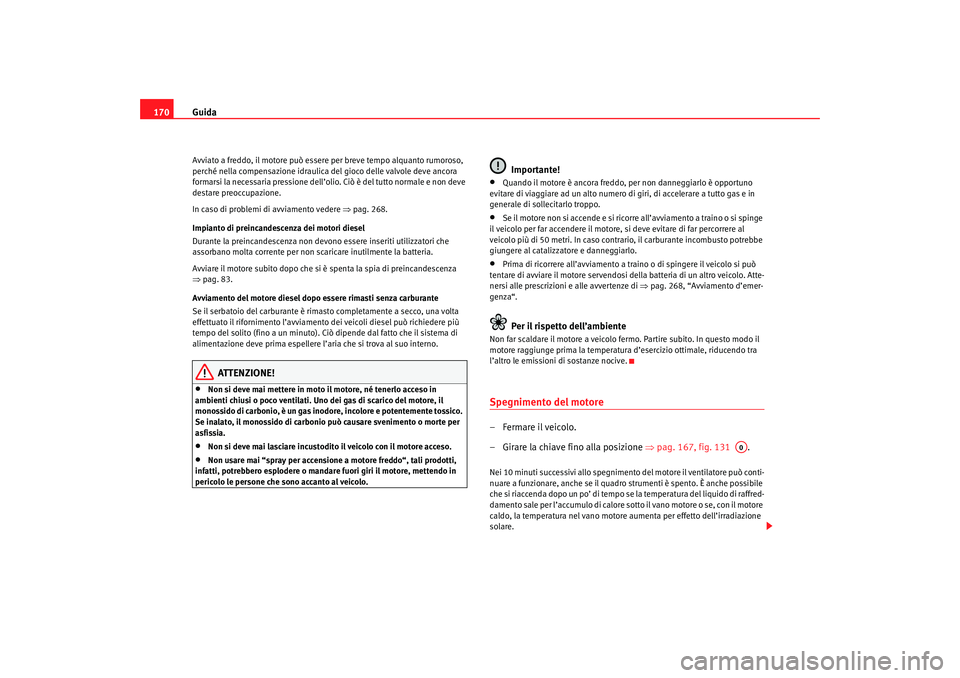

170Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell’olio. Ciò è del tutto normale e non deve
destare preoccupazione.
In caso di problemi di avviamento vedere ⇒pag. 268.
Impianto di preincandescenza dei motori diesel
Durante la preincandescenza non devono essere inseriti utilizzatori che
assorbano molta corrente per non sc aricare inutilmente la batteria.
Avviare il motore subito dopo che si è spenta la spia di preincandescenza
⇒ pag. 83.
Avviamento del motore diesel dopo essere rimasti senza carburante
Se il serbatoio del carburante è ri masto completamente a secco, una volta
effettuato il rifornimento l’avviamento dei veicoli diesel può richiedere più
tempo del solito (fino a un minuto). Ci ò dipende dal fatto che il sistema di
alimentazione deve prima espellere l’aria che si trova al suo interno.
ATTENZIONE!
•
Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodor e, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.
•
Non si deve mai lasciare incustodit o il veicolo con il motore acceso.
•
Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.
Importante!
•
Quando il motore è ancora freddo , per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.
•
Se il motore non si accende e si ricorre all’avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al
veicolo più di 50 metri. In caso contra rio, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.
•
Prima di ricorrere all’avviamento a traino o di spingere il veicolo si può
tentare di avviare il motore servendosi della batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒ pag. 268, “Avviamento d’emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fermo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d’esercizio ottimale, riducendo tra
l’altro le emissioni di sostanze nocive.Spegnimento del motore– Fermare il veicolo.
– Girare la chiave fino alla posizione ⇒ pag. 167, fig. 131 .Nei 10 minuti successivi allo spegniment o del motore il ventilatore può conti-
nuare a funzionare, anche se il quadro strumenti è spento. È anche possibile
che si riaccenda dopo un po’ di tempo se la temperatura del liquido di raffred-
damento sale per l’accumulo di calore sotto il vano motore o se, con il motore
caldo, la temperatura nel vano motore aumenta per effetto dell’irradiazione
solare.
A0
alteaXL_0206_italiano Seite 170 Di enstag, 1. August 2006 5:55 17

Guida171
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

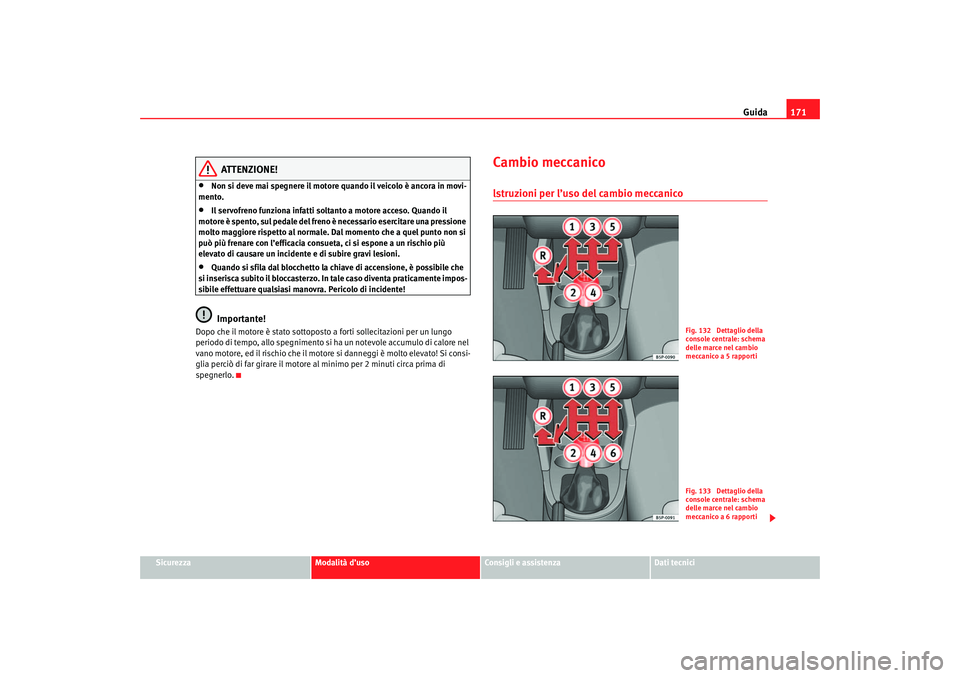

ATTENZIONE!
•
Non si deve mai spegnere il motore quando il veicolo è ancora in movi-
mento.
•
Il servofreno funziona infatti so ltanto a motore acceso. Quando il
motore è spento, sul pedale del freno è necessario esercitare una pressione
molto maggiore rispetto al normale. Dal momento che a quel punto non si
può più frenare con l’efficacia consueta, ci si espone a un rischio più
elevato di causare un incidente e di subire gravi lesioni.
•
Quando si sfila dal blocchetto la chiave di accensione, è possibile che
si inserisca subito il bloccasterzo. In tale caso diventa praticamente impos-
sibile effettuare qualsiasi manovra. Pericolo di incidente!Importante!
Dopo che il motore è stato sottoposto a forti sollecitazioni per un lungo
periodo di tempo, allo spegnimento si ha un notevole accumulo di calore nel
vano motore, ed il rischio che il motore si danneggi è molto elevato! Si consi-
glia perciò di far girare il motore al minimo per 2 minuti circa prima di
spegnerlo.
Cambio meccanicolstruzioni per l’uso del cambio meccanico
Fig. 132 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 5 rapportiFig. 133 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 6 rapporti
alteaXL_0206_italiano Seite 171 Di enstag, 1. August 2006 5:55 17

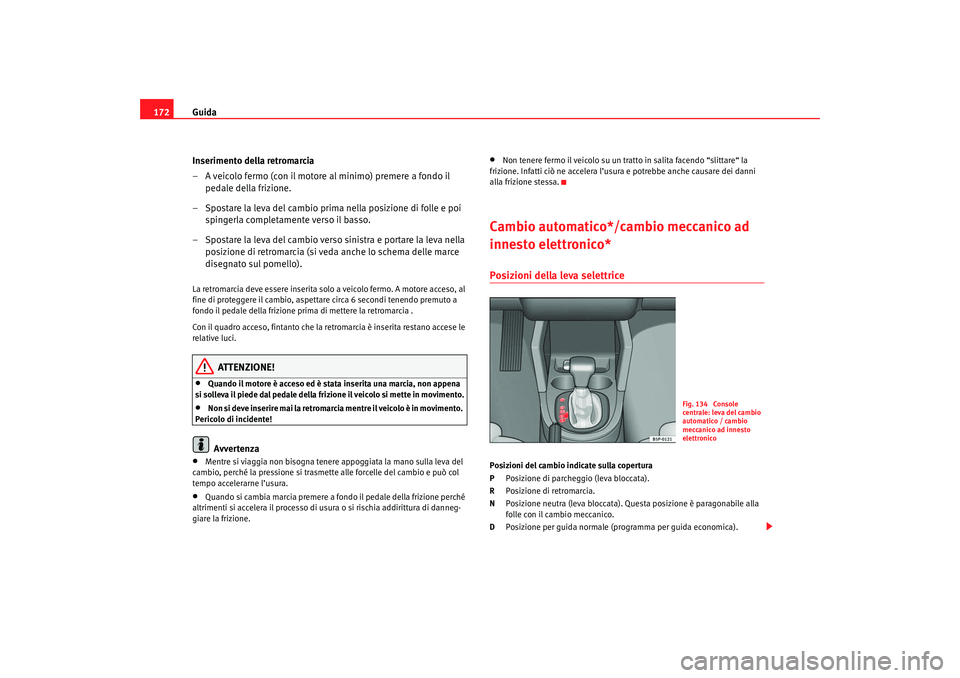

Guida
172
Inserimento della retromarcia
– A veicolo fermo (con il motore al minimo) premere a fondo il pedale della frizione.
– Spostare la leva del cambio prima nella posizione di folle e poi spingerla completamente verso il basso.
– Spostare la leva del cambio verso sinistra e portare la leva nella posizione di retromarcia (si veda anche lo schema delle marce
disegnato sul pomello).La retromarcia deve essere inserita solo a veicolo fermo. A motore acceso, al
fine di proteggere il cambio, aspetta re circa 6 secondi tenendo premuto a
fondo il pedale della frizione prima di mettere la retromarcia .
Con il quadro acceso, fintanto che la retromarcia è inserita restano accese le
relative luci.
ATTENZIONE!
•
Quando il motore è acceso ed è stata inserita una marcia, non appena
si solleva il piede dal pedale della frizione il veicolo si mette in movimento.
•
Non si deve inserire mai la retromarcia mentre il veicolo è in movimento.
Pericolo di incidente!Avvertenza
•
Mentre si viaggia non bisogna tenere appoggiata la mano sulla leva del
cambio, perché la pressione si trasmette alle forcelle del cambio e può col
tempo accelerarne l’usura.
•
Quando si cambia marcia premere a fondo il pedale della frizione perché
altrimenti si accelera il processo di usura o si rischia addirittura di danneg-
giare la frizione.
•
Non tenere fermo il veicolo su un trat to in salita facendo “slittare“ la
frizione. Infatti ciò ne accelera l’usura e potrebbe anche causare dei danni
alla frizione stessa.
Cambio automatico*/cambio meccanico ad
innesto elettronico*Posizioni della leva selettricePosizioni del cambio indicate sulla copertura
P Posizione di parcheggio (leva bloccata).
R Posizione di retromarcia.
N Posizione neutra (leva bloccata). Questa posizione è paragonabile alla
folle con il cambio meccanico.
D Posizione per guida normale (programma per guida economica).
Fig. 134 Console
centrale: leva del cambio
automatico / cambio
meccanico ad innesto
elettronico
alteaXL_0206_italiano Seite 172 Di enstag, 1. August 2006 5:55 17

Guida173
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

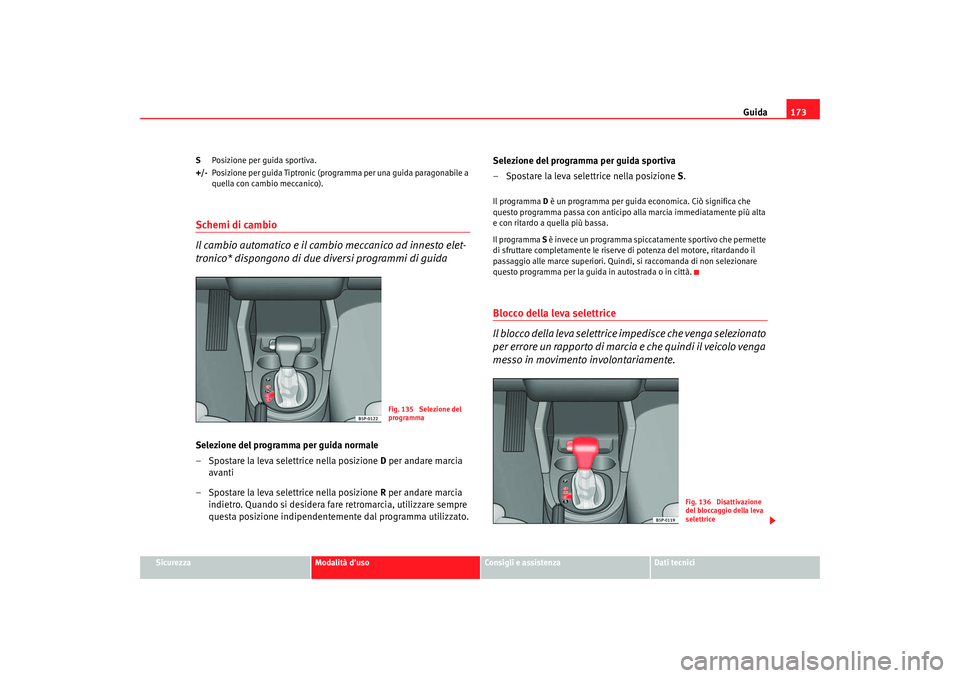

S
Posizione per guida sportiva.
+/- Posizione per guida Tiptronic (programma per una guida paragonabile a
quella con cambio meccanico).
Schemi di cambio
Il cambio automatico e il cambio meccanico ad innesto elet-
tronico* dispongono di due diversi programmi di guidaSelezione del programma per guida normale
– Spostare la leva selettrice nella posizione D per andare marcia
avanti
– Spostare la leva selettrice nella posizione R per andare marcia
indietro. Quando si desidera fare retromarcia, utilizzare sempre
questa posizione indipendentemente dal programma utilizzato. Selezione del programma per guida sportiva
– Spostare la leva selettrice nella posizione S
.
Il programma D è un programma per guida economica. Ciò significa che
questo programma passa con anticipo alla marcia immediatamente più alta
e con ritardo a quella più bassa.
Il programma S è invece un programma spiccatamente sportivo che permette
di sfruttare completamente le riserve di potenza del motore, ritardando il
passaggio alle marce superiori. Quindi, si raccomanda di non selezionare
questo programma per la guida in autostrada o in città.Blocco della leva selettrice
Il blocco della leva selettrice impedisce che venga selezionato
per errore un rapporto di marcia e che quindi il veicolo venga
messo in movimento involontariamente.
Fig. 135 Selezione del
programma
Fig. 136 Disattivazione
del bloccaggio della leva
selettrice
alteaXL_0206_italiano Seite 173 Di enstag, 1. August 2006 5:55 17

Guida
174

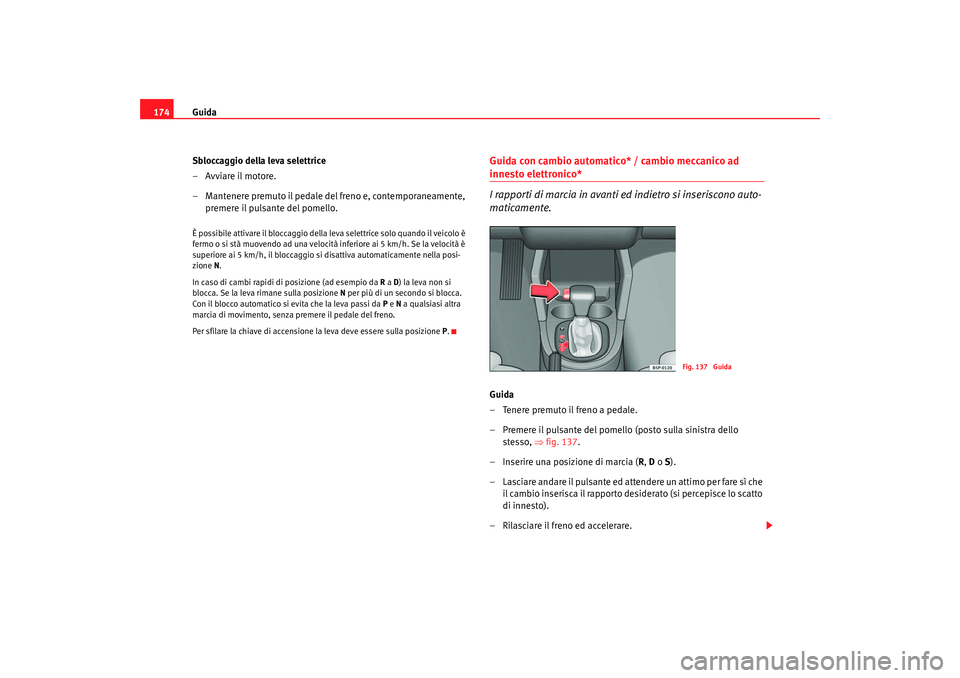

Sbloccaggio della leva selettrice
–Avviare il motore.
– Mantenere premuto il pedale del freno e, contemporaneamente, premere il pulsante del pomello.È possibile attivare il bloccaggio della leva selettrice solo quando il veicolo è
fermo o si stà muovendo ad una velocità inferiore ai 5 km/h. Se la velocità è
superiore ai 5 km/h, il bloccaggio si disattiva automaticamente nella posi-
zione N.
In caso di cambi rapidi di posizione (ad esempio da R a D) la leva non si
blocca. Se la leva rimane sulla posizione N per più di un secondo si blocca.
Con il blocco automatico si evita che la leva passi da P e N a qualsiasi altra
marcia di movimento, senza premere il pedale del freno.
Per sfilare la chiave di accensione la leva deve essere sulla posizione P.
Guida con cambio automatico* / cambio meccanico ad innesto elettronico*
I rapporti di marcia in avanti ed indietro si inseriscono auto-
maticamente.Guida
– Tenere premuto il freno a pedale.
– Premere il pulsante del pomello (posto sulla sinistra dello
stesso, ⇒ fig. 137.
– Inserire una posizione di marcia ( R, D o S).
– Lasciare andare il pulsante ed attendere un attimo per fare sì che il cambio inserisca il rapporto desiderato (si percepisce lo scatto
di innesto).
– Rilasciare il freno ed accelerare.
Fig. 137 Guida
alteaXL_0206_italiano Seite 174 Di enstag, 1. August 2006 5:55 17

Guida175
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

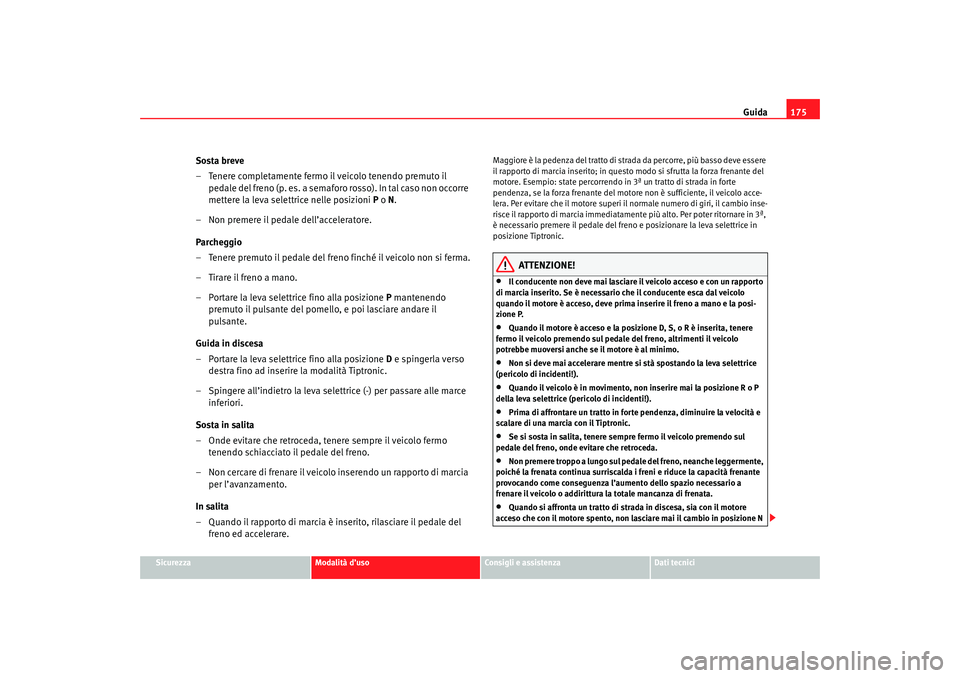

Sosta breve
– Tenere completamente fermo il veicolo tenendo premuto il
pedale del freno (p. es. a semaforo rosso). In tal caso non occorre
mettere la leva selettrice nelle posizioni P o N .
– Non premere il pedale dell’acceleratore.
Parcheggio
– Tenere premuto il pedale del freno finché il veicolo non si ferma.
– Tirare il freno a mano.
– Portare la leva selettrice fino alla posizione P mantenendo
premuto il pulsante del pomello, e poi lasciare andare il
pulsante.
Guida in discesa
– Portare la leva selettrice fino alla posizione D e spingerla verso
destra fino ad inserire la modalità Tiptronic.
– Spingere all’indietro la leva selettrice (-) per passare alle marce inferiori.
Sosta in salita
– Onde evitare che retroceda, tenere sempre il veicolo fermo tenendo schiacciato il pedale del freno.
– Non cercare di frenare il veicolo inserendo un rapporto di marcia per l’avanzamento.
In salita
– Quando il rapporto di marcia è inserito, rilasciare il pedale del freno ed accelerare.
Maggiore è la pedenza del tratto di strada da percorre, più basso deve essere
il rapporto di marcia inserito; in questo modo si sfrutta la forza frenante del
motore. Esempio: state percorrendo in 3ª un tratto di strada in forte
pendenza, se la forza frenante del motore non è sufficiente, il veicolo acce-
lera. Per evitare che il motore superi il normale numero di giri, il cambio inse-
risce il rapporto di marcia immediatamen te più alto. Per poter ritornare in 3ª,
è necessario premere il pedale del freno e posizionare la leva selettrice in
posizione Tiptronic.
ATTENZIONE!
•
Il conducente non deve mai lasciare il veicolo acceso e con un rapporto
di marcia inserito. Se è necessario che il conducente esca dal veicolo
quando il motore è acceso, deve prima inserire il freno a mano e la posi-
zione P.
•
Quando il motore è acceso e la posizione D, S, o R è inserita, tenere
fermo il veicolo premendo sul pedale del freno, altrimenti il veicolo
potrebbe muoversi anche se il motore è al minimo.
•
Non si deve mai accelerare mentre si stà spostando la leva selettrice
(pericolo di incidenti!).
•
Quando il veicolo è in movimento, non inserire mai la posizione R o P
della leva selettrice (pericolo di incidenti!).
•
Prima di affrontare un tratto in forte pendenza, diminuire la velocità e
scalare di una marcia con il Tiptronic.
•
Se si sosta in salita, tenere sempre fermo il veicolo premendo sul
pedale del freno, onde evitare che retroceda.
•
Non premere troppo a lungo sul pedale del freno, neanche leggermente,
poiché la frenata continua surriscalda i freni e riduce la capacità frenante
provocando come conseguenza l’aumento dello spazio necessario a
frenare il veicolo o addirittura la totale mancanza di frenata.
•
Quando si affronta un tratto di strada in discesa, sia con il motore
acceso che con il motore spento, non lasciare mai il cambio in posizione N
alteaXL_0206_italiano Seite 175 Di enstag, 1. August 2006 5:55 17

Guida
176o D. In particolar modo, quando il motore è acceso, si consiglia di utilizzare
la posizione Tiptronic al fine di ridurre la velocità.
Importante!
•
In caso di fermata in salita, non far avanzare il veicolo con un rapporto di
marcia inserito ed accelerando, poiché ciò potrebbe surriscaldare il cambio
danneggiandolo. Inserire il freno a mano e premere sul pedale del freno, per
tenere il veicolo fermo.
•
Se si muove il veicolo a motore spento e con la posizione N inserita, a
causa della mancata lubrificazione, potrebbero verificarsi dei danni al
cambio.
Inserire marce con il Tiptronic
Il sistema Tiptronic permette al conducente di inserire
manualmente i rapporti di marcia.Cambio del rapporto di marcia con Tiptronic
– Portare la leva selettrice nella posizione D e spingerla verso
destra per inserire la modalità tiptronic.
– Spingere in avanti la leva selettrice (+) per passare alla marcia immediatamente più alta.
– Tirare indietro la leva selettrice (-) per scalare alla marcia imme- diatamente più bassa.
ATTENZIONE! (continua)

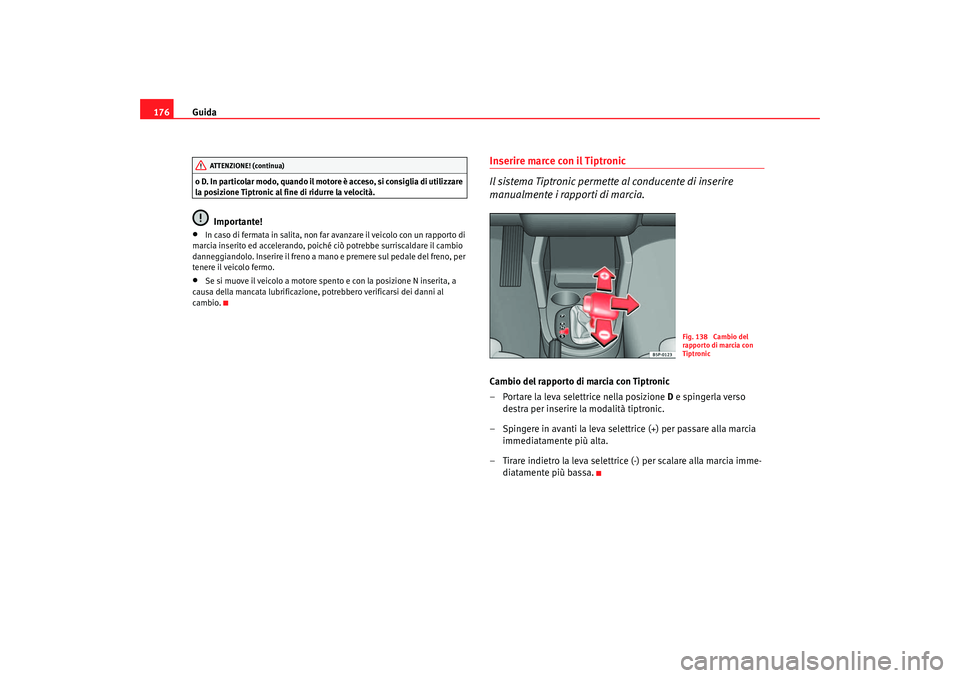

Fig. 138 Cambio del
rapporto di marcia con
Tiptronic
alteaXL_0206_italiano Seite 176 Di enstag, 1. August 2006 5:55 17

Guida177
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Freno a manoUso del freno a mano
Tirando il freno a mano si impedisce che il veicolo si sposti
quando non deve.Quando ci si allontana dal veicolo o si parcheggia si deve azionare
sempre il freno a mano.
Inserimento del freno a mano
– Tirare la leva del freno a mano verso l’alto ⇒pag. 177, fig. 139 .
Disinserimento del freno a mano
– Tenendo premuto (nella direzione indicata dalla freccia ⇒pag. 177, fig. 139 ) il tasto di sblocco, spostare prima la leva
leggermente verso l’alto e poi abbassarla del tutto ⇒.
La leva del freno a mano va abbassata sempre fino in fondo, per evitare di
viaggiare poi a freno in presa ⇒.
Quando il freno a mano è tirato, la relativa spia
, ubicata sul quadro degli
strumenti, è illuminata (purché il quadro sia acceso). Non appena si disinse-
risce il freno a mano, la spia si spegne.
Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge la velocità di 6 km/h appare sul display del quadro strumenti il
messaggio*: FRENO A MANO TIRATO . Contemporaneamente scatta anche un
segnale acustico.
ATTENZIONE!
•
Non bisogna mai servirsi del freno a mano per fermare la corsa del
veicolo, in quanto lo spazio di frenat a è molto più lungo perché in questo
caso vengono frenate solo le ruote dell’asse posteriore. Pericolo di inci-
denti!
•
Se si disinserisce solo parzialmente il freno a mano, i freni posteriori
potrebbero surriscaldarsi e compromettere il funzionamento dell’intero
impianto dei freni: pericolo d’incidente! Ciò logorerebbe poi anche le pasti-
glie dei freni posteriori.Importante!
Ogni volta, prima di allontanarsi dal veicolo, si deve innanzitutto tirare il freno
a mano. Poi bisogna anche mettere la 1ª.Parcheggio
Dopo che si è parcheggiato si deve sempre tirare il freno a
mano.Quando si parcheggia, effettuare le seguenti operazioni:

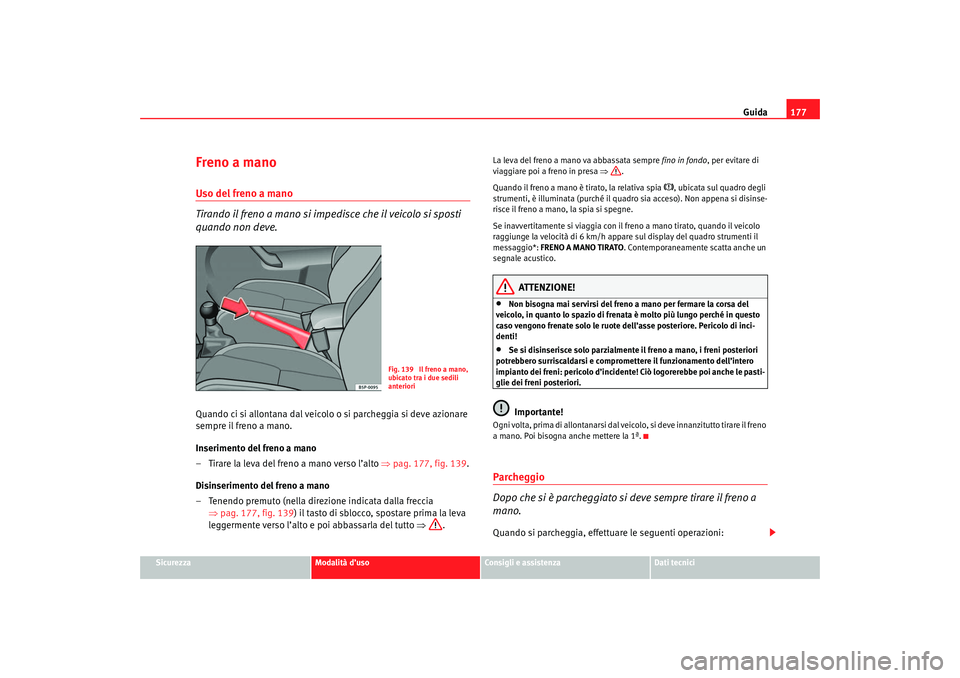

Fig. 139 Il freno a mano,
ubicato tra i due sedili
anteriori
alteaXL_0206_italiano Seite 177 Di enstag, 1. August 2006 5:55 17

Guida
178

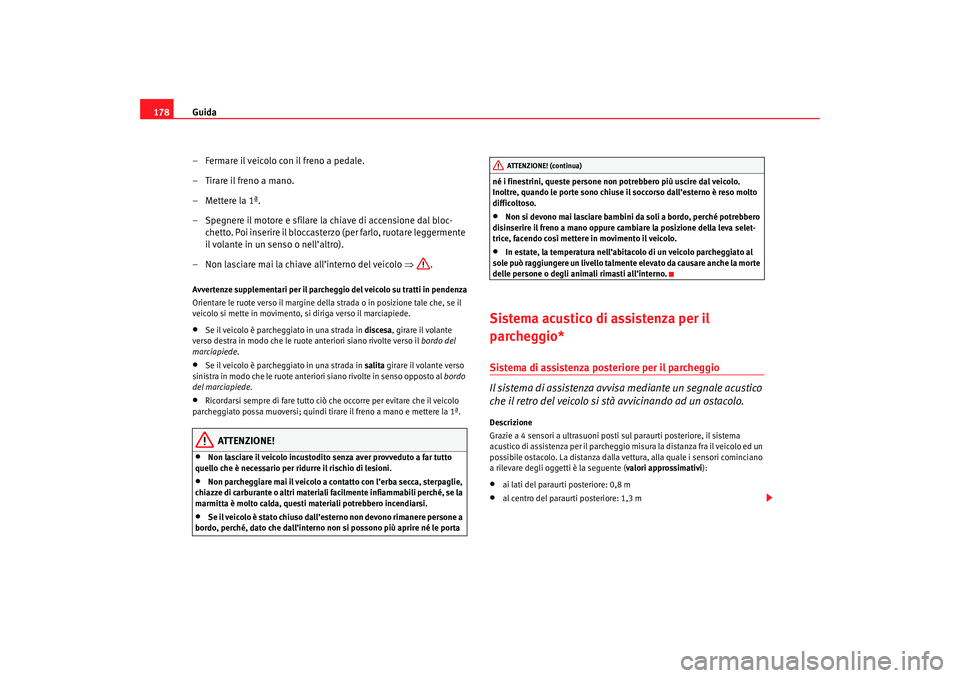

– Fermare il veicolo con il freno a pedale.
– Tirare il freno a mano.
–Mettere la 1ª.
– Spegnere il motore e sfilare la chiave di accensione dal bloc-chetto. Poi inserire il bloccasterzo (per farlo, ruotare leggermente
il volante in un senso o nell’altro).
– Non lasciare mai la chiave all’interno del veicolo ⇒.Avvertenze supplementari per il parcheggio del veicolo su tratti in pendenza
Orientare le ruote verso il margine della strada o in posizione tale che, se il
veicolo si mette in movimento, si diriga verso il marciapiede.•
Se il veicolo è parcheggiato in una strada in discesa, girare il volante
verso destra in modo che le ruote anteriori siano rivolte verso il bordo del
marciapiede .
•
Se il veicolo è parcheggiato in una strada in salita girare il volante verso
sinistra in modo che le ruote anteriori siano rivolte in senso opposto al bordo
del marciapiede .
•
Ricordarsi sempre di fare tutto ciò che occorre per evitare che il veicolo
parcheggiato possa muoversi; quindi tirare il freno a mano e mettere la 1ª.
ATTENZIONE!
•
Non lasciare il veicolo incustodito senza aver provveduto a far tutto
quello che è necessario per ridurre il rischio di lesioni.
•
Non parcheggiare mai il veicolo a contatto con l’erba secca, sterpaglie,
chiazze di carburante o altri materiali facilmente infiammabili perché, se la
marmitta è molto calda, questi materiali potrebbero incendiarsi.
•
Se il veicolo è stato chiuso dall’esterno non devono rimanere persone a
bordo, perché, dato che dall’interno no n si possono più aprire né le porta né i finestrini, queste persone non potrebbero più uscire dal veicolo.
Inoltre, quando le porte sono chiuse il
soccorso dall’esterno è reso molto
difficoltoso.
•
Non si devono mai lasciare bambini da soli a bordo, perché potrebbero
disinserire il freno a mano oppure cambiare la posizione della leva selet-
trice, facendo così mettere in movimento il veicolo.
•
In estate, la temperatura nell’abitacolo di un veicolo parcheggiato al
sole può raggiungere un livello talmente elevato da causare anche la morte
delle persone o degli animali rimasti all’interno.
Sistema acustico di assistenza per il
parcheggio*Sistema di assistenza posteriore per il parcheggio
Il sistema di assistenza avvisa mediante un segnale acustico
che il retro del veicolo si stà avvicinando ad un ostacolo.Descrizione
Grazie a 4 sensori a ultrasuoni posti sul paraurti posteriore, il sistema
acustico di assistenza per il parcheggio mi sura la distanza fra il veicolo ed un
possibile ostacolo. La distanza dalla ve ttura, alla quale i sensori cominciano
a rilevare degli oggetti è la seguente ( valori approssimativi):•
ai lati del paraurti posteriore: 0,8 m
•
al centro del paraurti posteriore: 1,3 mATTENZIONE! (continua)
alteaXL_0206_italiano Seite 178 Di enstag, 1. August 2006 5:55 17
