airbag off Seat Cordoba 2006 Betriebsanleitung (in German)

Inhalte
6InhalteDie vorliegende Anleitung ist nach ganz bestimmten Regeln aufgebaut, um
Ihnen das Finden und Aufn ehmen der Information zu erleichtern. Der Inhalt
ist in relativ kurze Abschnitte eingeteilt, die in übersichtlichen Kapiteln
zusammengefasst sind (z. B. „Klimaanlage“). Das ganze Handbuch ist wie
folgt in fünf große Teile unterteilt:1. Sicher ist sicherInformationen über die Ausstattung Ihres Fahrzeugs in Bezug auf die passive
Sicherheit wie z. B. Sicherheitsgurte, Airbags, Sitze, usw.2. BedienungInformation über die Verteilung der Schalter am Cockpit Ihres Fahrzeugs, die
verschiedenen Möglichkeiten zur Sitzve rstellung, wie Sie im Innenraum für
ein behagliches Klima sorgen, usw.3. Rat und TatEmpfehlungen zum Fahren, zur Pflege und Wartung Ihres Fahrzeugs, und
bestimmte Fehler, die Sie selbst reparieren können.4. Technische DatenZahlen, Werte, Abmessungen und Menge n (wie z. B. Kraftstoffverbrauch)
Ihres Fahrzeugs.5. StichwortverzeichnisAm Ende des Handbuchs finden Sie ein allgemeines, detailliertes Stichwort-
verzeichnis, mit dem Sie schnell die gewünschte Information finden
können.
Cordoba alemany Seite 6 Freitag, 7. Oktober 2005 11:07 11

Sicher fahren17
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

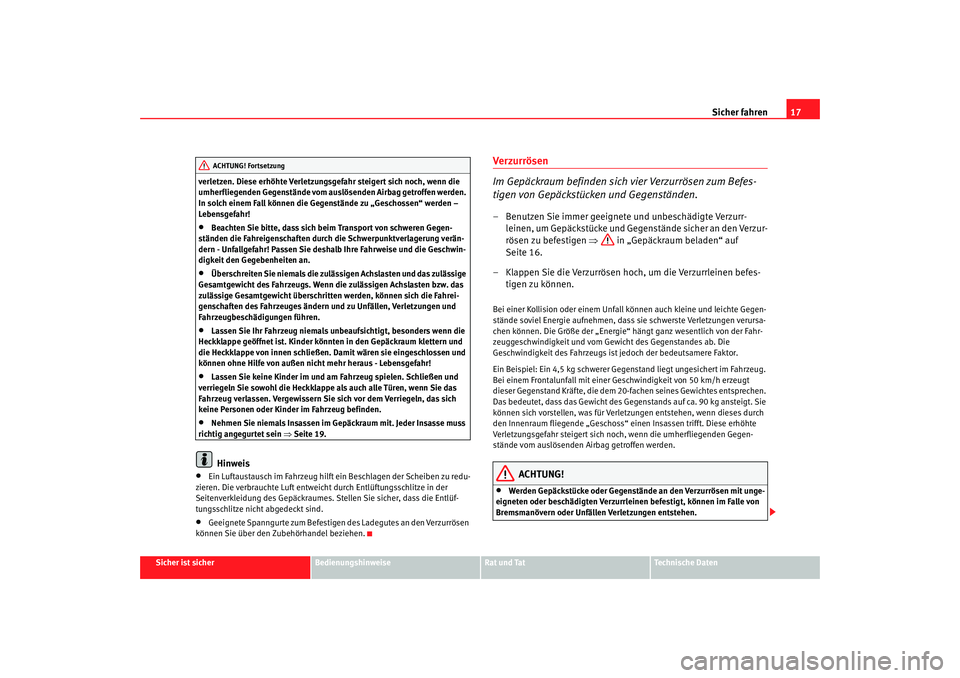

verletzen. Diese erhöhte Verletzungsgefahr steigert sich noch, wenn die
umherfliegenden Gegenstände vom auslösenden Airbag getroffen werden.
In solch einem Fall können die Gegenstände zu „Geschossen“ werden –
Lebensgefahr!
•
Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie deshalb Ihre Fahrweise und die Geschwin-
digkeit den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht des Fahrzeugs. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern und zu Unfällen, Verletzungen und
Fahrzeugbeschädigungen führen.
•
Lassen Sie Ihr Fahrzeug niemals unbeaufsichtigt, besonders wenn die
Heckklappe geöffnet ist. Kinder könnten in den Gepäckraum klettern und
die Heckklappe von innen schließen. Damit wären sie eingeschlossen und
können ohne Hilfe von außen nicht mehr heraus - Lebensgefahr!
•
Lassen Sie keine Kinder im und am Fahrzeug spielen. Schließen und
verriegeln Sie sowohl die Heckklappe als auch alle Türen, wenn Sie das
Fahrzeug verlassen. Vergewissern Sie sich vor dem Verriegeln, das sich
keine Personen oder Kinder im Fahrzeug befinden.
•
Nehmen Sie niemals Insassen im Gepäckraum mit. Jeder Insasse muss
richtig angegurtet sein ⇒Seite 19.Hinweis
•
Ein Luftaustausch im Fahrzeug hilft ein Beschlagen der Scheiben zu redu-
zieren. Die verbrauchte Luft entweicht durch Entlüftungsschlitze in der
Seitenverkleidung des Gepäckraumes. Stellen Sie sicher, dass die Entlüf-
tungsschlitze nicht abgedeckt sind.
•
Geeignete Spanngurte zum Befestigen des Ladegutes an den Verzurrösen
können Sie über den Zubehörhandel beziehen.
Verzurrösen
Im Gepäckraum befinden sich vier Verzurrösen zum Befes-
tigen von Gepäckstücken und Gegenständen.– Benutzen Sie immer geeignete und unbeschädigte Verzurr- leinen, um Gepäckstücke und Gegenstände sicher an den Verzur-
rösen zu befestigen ⇒ in „Gepäckraum beladen“ auf
Seite 16.
– Klappen Sie die Verzurrösen hoch, um die Verzurrleinen befes- tigen zu können.Bei einer Kollision oder einem Unfall können auch kleine und leichte Gegen-
stände soviel Energie aufnehmen, dass sie schwerste Verletzungen verursa-
chen können. Die Größe der „Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Gegenstandes ab. Die
Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Ein Beispiel: Ein 4,5 kg schwerer Gegenstand liegt ungesichert im Fahrzeug.
Bei einem Frontalunfall mit einer Geschwindigkeit von 50 km/h erzeugt
dieser Gegenstand Kräfte, die dem 20-fachen seines Gewichtes entsprechen.
Das bedeutet, dass das Gewicht des Gegenstands auf ca. 90 kg ansteigt. Sie
können sich vorstellen, was für Verlet zungen entstehen, wenn dieses durch
den Innenraum fliegende „Geschoss“ einen Insassen trifft. Diese erhöhte
Verletzungsgefahr steigert sich noch, wenn die umherfliegenden Gegen-
stände vom auslösenden Airbag getroffen werden.
ACHTUNG!
•
Werden Gepäckstücke oder Gegenstände an den Verzurrösen mit unge-
eigneten oder beschädigten Verzurrleinen befestigt, können im Falle von
Bremsmanövern oder Unfällen Verletzungen entstehen.
ACHTUNG! Fortsetzung
Cordoba alemany Seite 17 Freitag, 7. Oktober 2005 11:07 11

Airbag-System

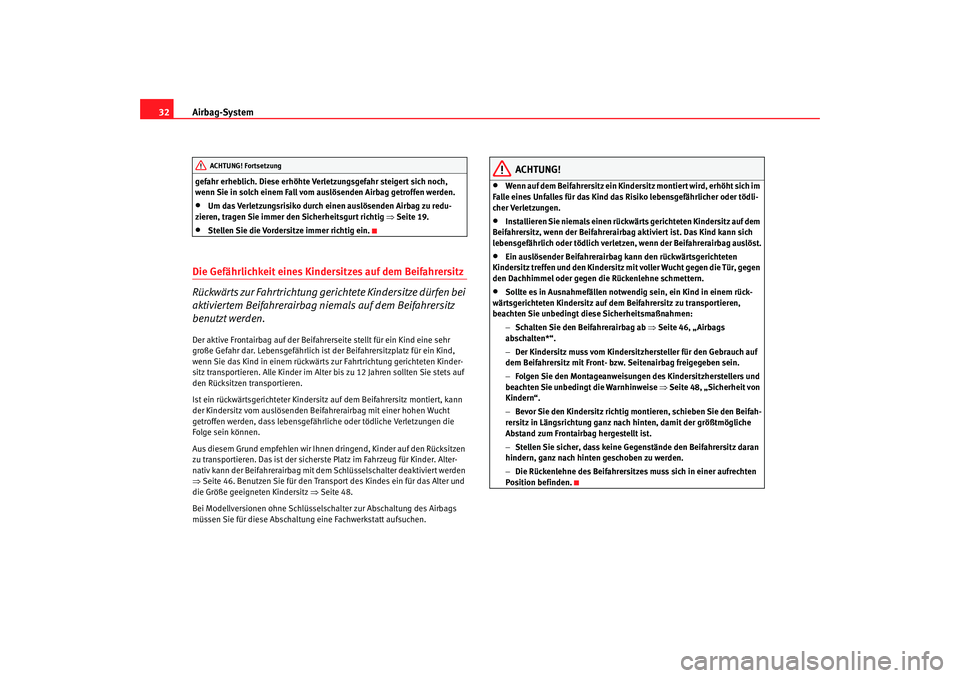

32gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.•
Um das Verletzungsrisiko durch einen auslösenden Airbag zu redu-
zieren, tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 19.
•
Stellen Sie die Vordersitze immer richtig ein.
Die Gefährlichkeit eines Kindersitzes auf dem Beifahrersitz
Rückwärts zur Fahrtrichtung gerichtete Kindersitze dürfen bei
aktiviertem Beifahrerairbag niemals auf dem Beifahrersitz
benutzt werden.Der aktive Frontairbag auf der Beifahrerseite stellt für ein Kind eine sehr
große Gefahr dar. Lebensgefährlich ist der Beifahrersitzplatz für ein Kind,
wenn Sie das Kind in einem rückwärts zur Fahrtrichtung gerichteten Kinder-
sitz transportieren. Alle Kinder im Alter bis zu 12 Jahren sollten Sie stets auf
den Rücksitzen transportieren.
Ist ein rückwärtsgerichteter Kindersitz auf dem Beifahrersitz montiert, kann
der Kindersitz vom auslösenden Beif ahrerairbag mit einer hohen Wucht
getroffen werden, dass lebensgefährliche oder tödliche Verletzungen die
Folge sein können.
Aus diesem Grund empfehlen wir Ihnen dringend, Kinder auf den Rücksitzen
zu transportieren. Das ist der sicherste Platz im Fahrzeug für Kinder. Alter-
nativ kann der Beifahrerai rbag mit dem Schlüsselschalter deaktiviert werden
⇒ Seite 46. Benutzen Sie für den Transp ort des Kindes ein für das Alter und
die Größe geeigneten Kindersitz ⇒Seite 48.
Bei Modellversionen ohne Schlüssels chalter zur Abschaltung des Airbags
müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
ACHTUNG!
•
Wenn auf dem Beifahrersitz ein Kindersitz montiert wird, erhöht sich im
Falle eines Unfalles für das Kind das Risiko lebensgefährlicher oder tödli-
cher Verletzungen.
•
Installieren Sie niemals einen rückwärts gerichteten Kindersitz auf dem
Beifahrersitz, wenn der Beifahrerairbag aktiviert ist. Das Kind kann sich
lebensgefährlich oder tödlich verletze n, wenn der Beifahrerairbag auslöst.
•
Ein auslösender Beifahrerairbag kann den rückwärtsgerichteten
Kindersitz treffen und den Kindersitz mit voller Wucht gegen die Tür, gegen
den Dachhimmel oder gegen die Rückenlehne schmettern.
•
Sollte es in Ausnahmefällen notwen dig sein, ein Kind in einem rück-
wärtsgerichteten Kindersitz auf dem Beifahrersitz zu transportieren,
beachten Sie unbedingt diese Sicherheitsmaßnahmen:
−Schalten Sie den Beifahrerairbag ab ⇒Seite 46, „Airbags
abschalten*“.
− Der Kindersitz muss vom Kindersitzhersteller für den Gebrauch auf
dem Beifahrersitz mit Front- bzw. Seitenairbag freigegeben sein.
− Folgen Sie den Montageanweisungen des Kindersitzherstellers und
beachten Sie unbedingt die Warnhinweise ⇒ Seite 48, „Sicherheit von
Kindern“.
− Bevor Sie den Kindersitz richtig montieren, schieben Sie den Beifah-
rersitz in Längsrichtung ganz nach hinten, damit der größtmögliche
Abstand zum Frontairbag hergestellt ist.
− Stellen Sie sicher, dass keine Gegenstände den Beifahrersitz daran
hindern, ganz nach hinten geschoben zu werden.
− Die Rückenlehne des Beifahrersitzes muss sich in einer aufrechten
Position befinden.
ACHTUNG! Fortsetzung
Cordoba alemany Seite 32 Freitag, 7. Oktober 2005 11:07 11

Airbag-System33
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

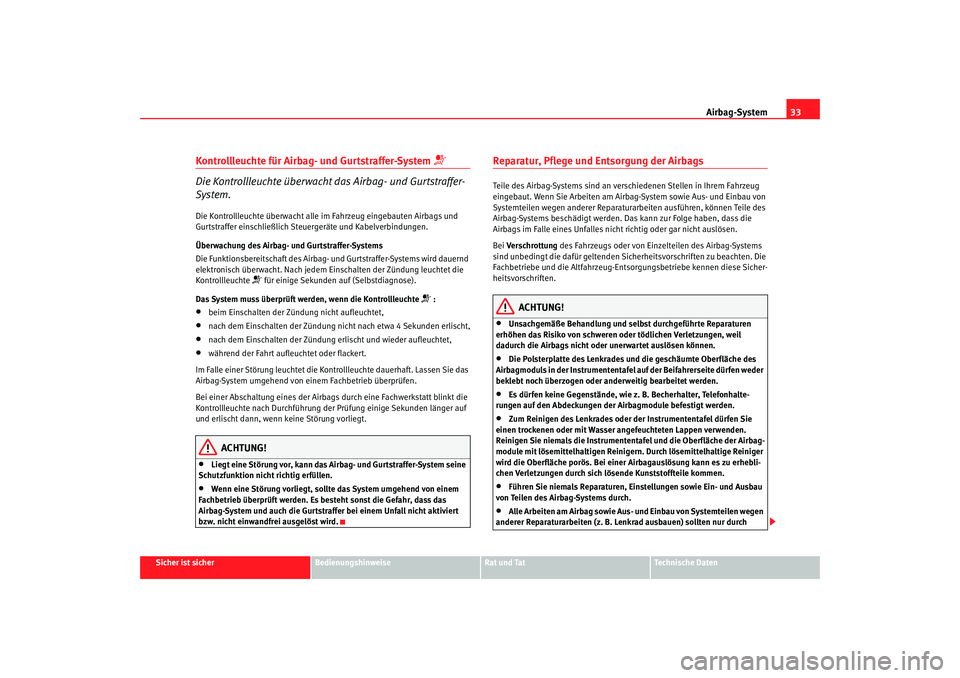

Kontrollleuchte für Airbag- und Gurtstraffer-System

Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und
Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.
Überwachung des Airbag- und Gurtstraffer-Systems
Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dauernd
elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet die
Kontrollleuchte
 für einige Sekunden auf (Selbstdiagnose).
Das System muss überprüft werden, wenn die Kontrollleuchte
 :
•
beim Einschalten der Zündung nicht aufleuchtet,
•
nach dem Einschalten der Zündung nich t nach etwa 4 Sekunden erlischt,
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet,
•
während der Fahrt aufleuchtet oder flackert.
Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Lassen Sie das
Airbag-System umgehend von ei nem Fachbetrieb überprüfen.
Bei einer Abschaltung eines der Airbags durch eine Fachwerkstatt blinkt die
Kontrollleuchte nach Durchführung der Prüfung einige Sekunden länger auf
und erlischt dann, wenn keine Störung vorliegt.
ACHTUNG!
•
Liegt eine Störung vor, kann das Airbag- und Gurtstraffer-System seine
Schutzfunktion nicht richtig erfüllen.
•
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das
Airbag-System und auch die Gurtstraffer bei einem Unfall nicht aktiviert
bzw. nicht einwandfrei ausgelöst wird.
Reparatur, Pflege und Entsorgung der AirbagsTeile des Airbag-Systems sind an vers chiedenen Stellen in Ihrem Fahrzeug
eingebaut. Wenn Sie Arbeiten am Airbag-System sowie Aus- und Einbau von
Systemteilen wegen anderer Reparaturarbeiten ausführen, können Teile des
Airbag-Systems beschädigt werden. Das kann zur Folge haben, dass die
Airbags im Falle eines Unfalles nich t richtig oder gar nicht auslösen.
Bei Verschrottung des Fahrzeugs oder von Einzelteilen des Airbag-Systems
sind unbedingt die dafür geltenden Sich erheitsvorschriften zu beachten. Die
Fachbetriebe und die Altfahrzeug-Ents orgungsbetriebe kennen diese Sicher-
heitsvorschriften.
ACHTUNG!
•
Unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Airbags nicht oder unerwartet auslösen können.
•
Die Polsterplatte des Lenkrades und die geschäumte Oberfläche des
Airbagmoduls in der Instrumententafel auf der Beifahrerseite dürfen weder
beklebt noch überzogen oder anderweitig bearbeitet werden.
•
Es dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Airbagmodule befestigt werden.
•
Zum Reinigen des Lenkrades oder der Instrumententafel dürfen Sie
einen trockenen oder mit Wasser angefeuchteten Lappen verwenden.
Reinigen Sie niemals die Instrumententafel und die Oberfläche der Airbag-
module mit lösemittelhaltigen Reiniger n. Durch lösemittelhaltige Reiniger
wird die Oberfläche porös. Bei einer Airbagauslösung kann es zu erhebli-
chen Verletzungen durch sich lösende Kunststoffteile kommen.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen des Airbag-Systems durch.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) sollten nur durch
Cordoba alemany Seite 33 Freitag, 7. Oktober 2005 11:07 11

Airbag-System

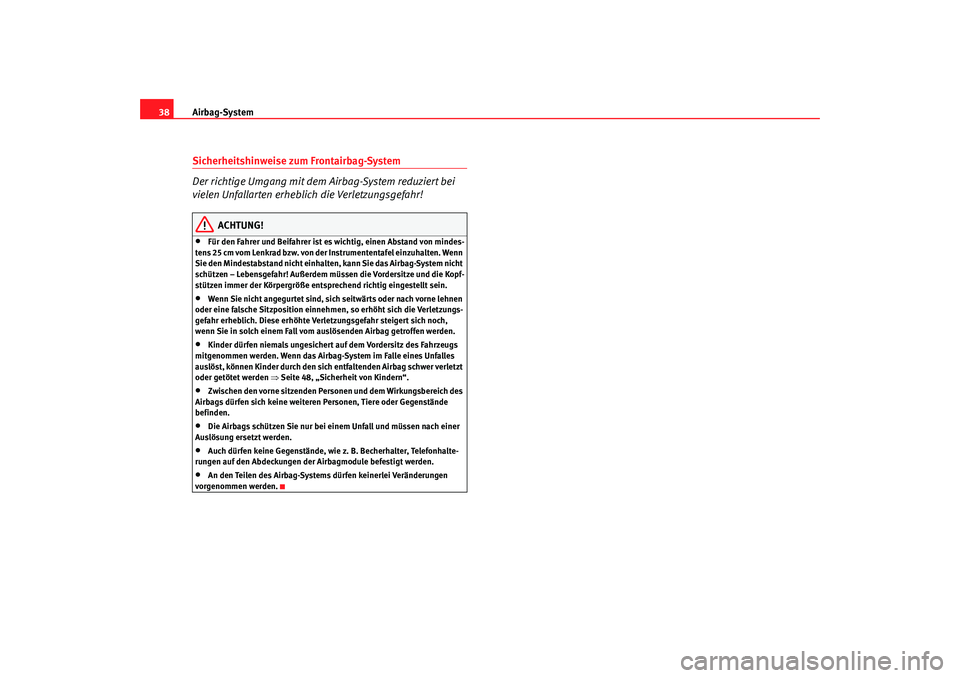

38Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG!
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Außerdem müssen die Vordersitze und die Kopf-
stützen immer der Körpergröße entsprechend richtig eingestellt sein.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
•
Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich en tfaltenden Airbag schwer verletzt
oder getötet werden ⇒Seite 48, „Sicherheit von Kindern“.
•
Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des
Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände
befinden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Auch dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Ai rbagmodule befestigt werden.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
Cordoba alemany Seite 38 Freitag, 7. Oktober 2005 11:07 11

Airbag-System39
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

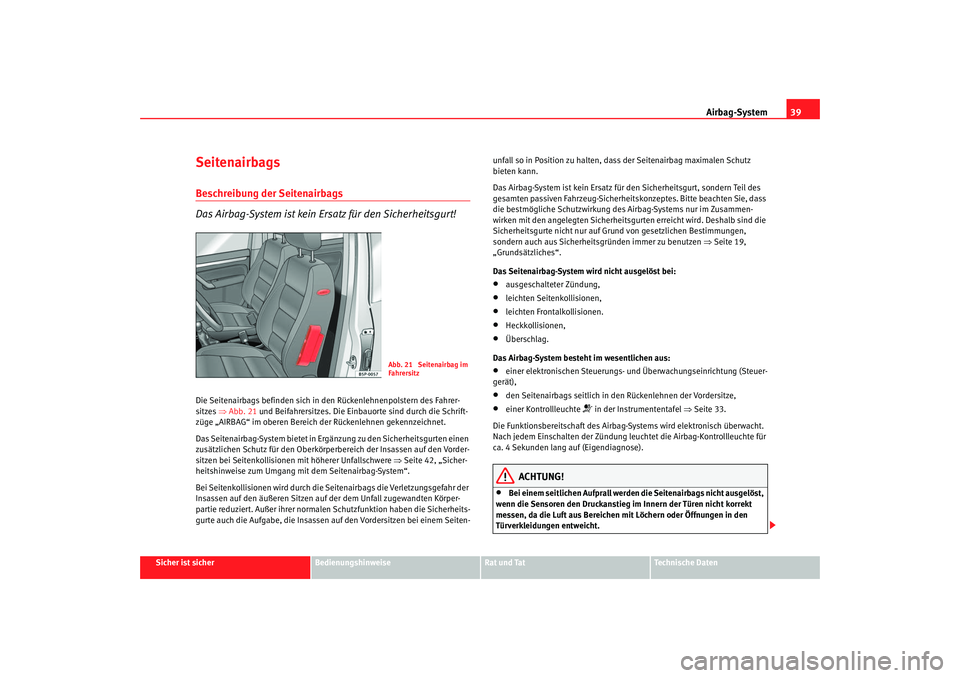

SeitenairbagsBeschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Seitenairbags befinden sich in den Rückenlehnenpolstern des Fahrer-
sitzes ⇒Abb. 21 und Beifahrersitzes. Die Einbauorte sind durch die Schrift-
züge „AIRBAG“ im oberen Bereich der Rückenlehnen gekennzeichnet.
Das Seitenairbag-System bietet in Ergänzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörpe rbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisione n mit höherer Unfallschwere ⇒ Seite 42, „Sicher-
heitshinweise zum Umgang mi t dem Seitenairbag-System“.
Bei Seitenkollisionen wird durch die Seitenairbags die Verletzungsgefahr der
Insassen auf den äußeren Sitzen auf der dem Unfall zugewandten Körper-
partie reduziert. Außer ihrer normalen Schutzfunktion haben die Sicherheits-
gurte auch die Aufgabe, die Insassen auf den Vordersitzen bei einem Seiten- unfall so in Position zu halten, dass der Seitenairbag maximalen Schutz
bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Gr
und von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen ⇒Seite 19,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
leichten Frontalkollisionen.
•
Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Seitenairbags seitlich in den Rückenlehnen der Vordersitze,
•
einer Kontrollleuchte
 in der Instrumententafel ⇒Seite 33.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt
messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.
Abb. 21 Seitenairbag im
Fahrersitz
Cordoba alemany Seite 39 Freitag, 7. Oktober 2005 11:07 11

Airbag-System
40•

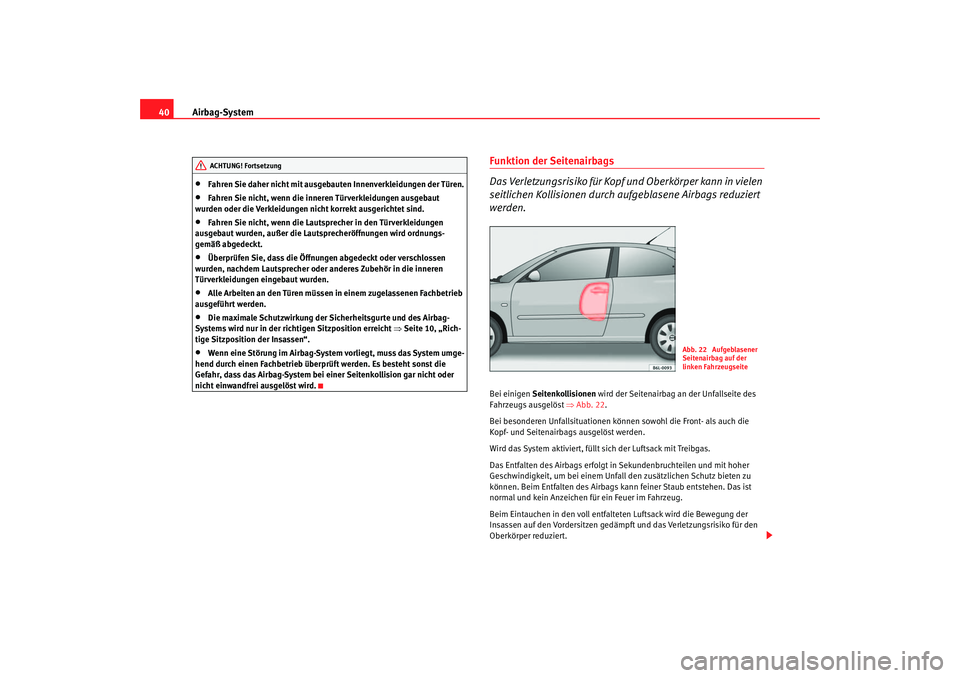

Fahren Sie daher nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden, außer die Lautsprecheröffnungen wird ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf un d Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 22 .
Bei besonderen Unfallsituationen könn en sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert.
ACHTUNG! Fortsetzung
Abb. 22 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
Cordoba alemany Seite 40 Freitag, 7. Oktober 2005 11:07 11

Airbag-System

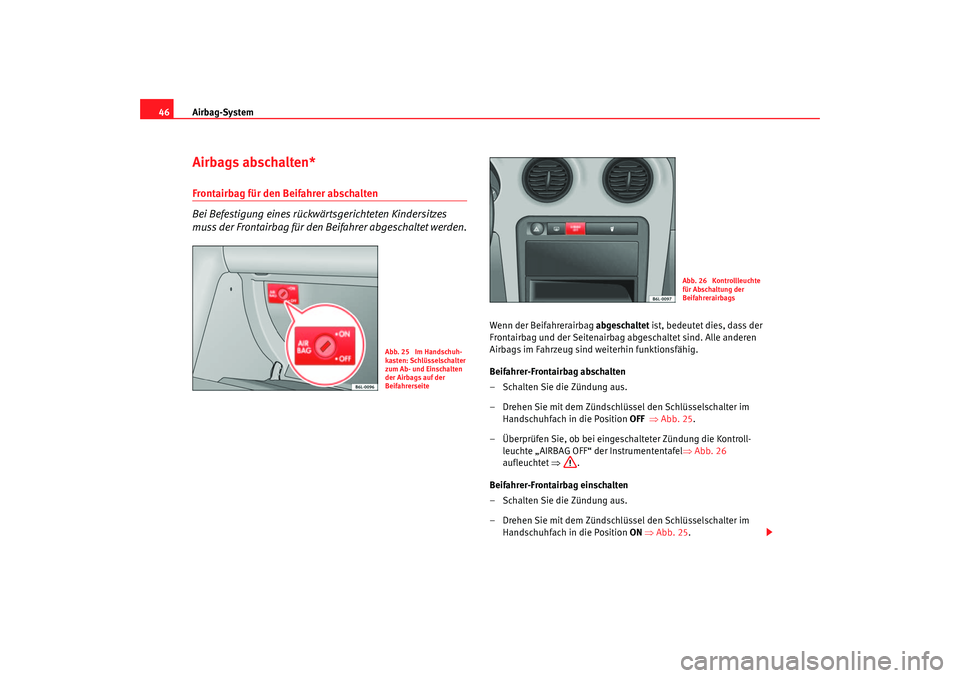

46Airbags abschalten*Frontairbag für den Beifahrer abschalten
Bei Befestigung eines rückwärtsgerichteten Kindersitzes
muss der Frontairbag für den Beifahrer abgeschaltet werden.
Wenn der Beifahrerairbag abgeschaltet ist, bedeutet dies, dass der
Frontairbag und der Seitenairbag abgeschaltet sind. Alle anderen
Airbags im Fahrzeug sind weiterhin funktionsfähig.
Beifahrer-Frontairbag abschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position OFF ⇒ Abb. 25.
– Überprüfen Sie, ob bei eingeschalteter Zündung die Kontroll- leuchte „AIRBAG OFF“ der Instrumententafel⇒ Abb. 26
aufleuchtet ⇒.
Beifahrer-Frontairbag einschalten
– Schalten Sie die Zündung aus.
– Drehen Sie mit dem Zündschlüssel den Schlüsselschalter im Handschuhfach in die Position ON ⇒ Abb. 25 .
Abb. 25 Im Handschuh-
kasten: Schlüsselschalter
zum Ab- und Einschalten
der Airbags auf der
Beifahrerseite
Abb. 26 Kontrollleuchte
für Abschaltung der
Beifahrerairbags
Cordoba alemany Seite 46 Freitag, 7. Oktober 2005 11:07 11

Airbag-System47
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

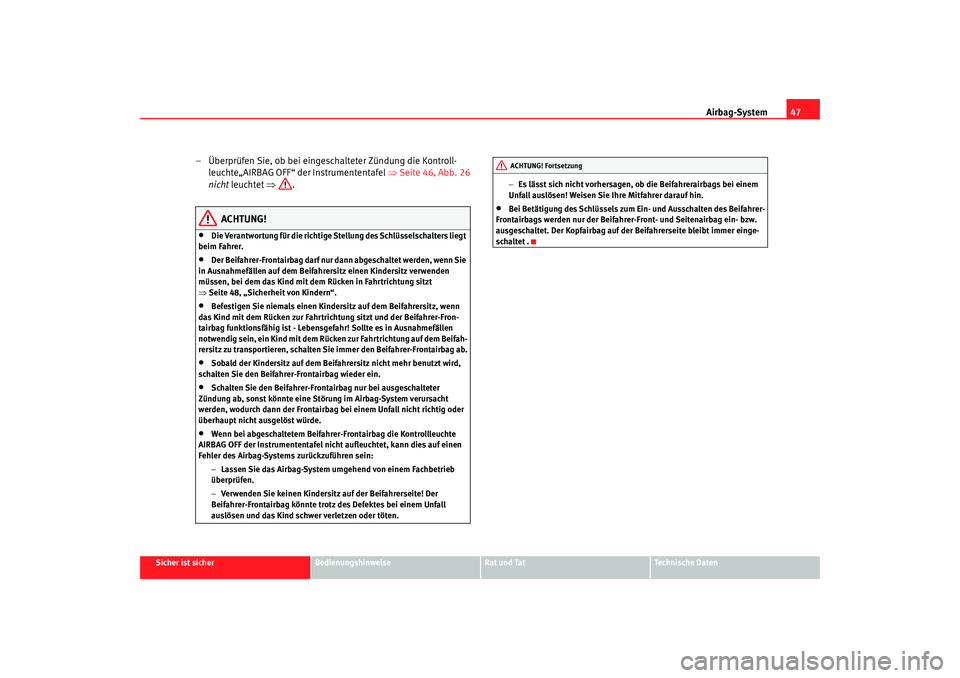

– Überprüfen Sie, ob bei eingeschalteter Zündung die Kontroll-
leuchte„ AIRBAG OFF“ der Instrumententafel ⇒ Seite 46, Abb. 26
nicht leuchtet ⇒.
ACHTUNG!
•
Die Verantwortung für die richtige Stellung des Schlüsselschalters liegt
beim Fahrer.
•
Der Beifahrer-Frontairbag darf nur dann abgeschaltet werden, wenn Sie
in Ausnahmefällen auf dem Beifahrersitz einen Kindersitz verwenden
müssen, bei dem das Kind mit dem Rücken in Fahrtrichtung sitzt
⇒ Seite 48, „Sicherheit von Kindern“.
•
Befestigen Sie niemals einen Kind ersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrer-Fron-
tairbag funktionsfähig ist - Lebensgefahr! Sollte es in Ausnahmefällen
notwendig sein, ein Kind mit dem Rücken zur Fahrtrichtung auf dem Beifah-
rersitz zu transportieren, schalten Sie immer den Beifahrer-Frontairbag ab.
•
Sobald der Kindersitz auf dem Beifah rersitz nicht mehr benutzt wird,
schalten Sie den Beifahrer-Frontairbag wieder ein.
•
Schalten Sie den Beifahrer-Frontairbag nur bei ausgeschalteter
Zündung ab, sonst könnte eine Störung im Airbag-System verursacht
werden, wodurch dann der Frontairbag bei einem Unfall nicht richtig oder
überhaupt nicht ausgelöst würde.
•
Wenn bei abgeschaltetem Beifahrer-Frontairbag die Kontrollleuchte
AIRBAG OFF der Instrumententafel nicht aufleuchtet, kann dies auf einen
Fehler des Airbag-Systems zurückzuführen sein:
−Lassen Sie das Airbag-System umgehend von einem Fachbetrieb
überprüfen.
− Verwenden Sie keinen Kindersitz auf der Beifahrerseite! Der
Beifahrer-Frontairbag könnte trotz des Defektes bei einem Unfall
auslösen und das Kind schwer verletzen oder töten. −
Es lässt sich nicht vorhersagen, ob die Beifahrerairbags bei einem
Unfall auslösen! Weisen Sie Ihre Mitfahrer darauf hin.
•
Bei Betätigung des Schlüssels zum Ein- und Ausschalten des Beifahrer-
Frontairbags werden nur der Beifahrer-Front- und Seitenairbag ein- bzw.
ausgeschaltet. Der Kopfairbag auf der Beifahrerseite bleibt immer einge-
schaltet .ACHTUNG! Fortsetzung
Cordoba alemany Seite 47 Freitag, 7. Oktober 2005 11:07 11

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Luftaustrittsdüse
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumentenbe leuchtung* . . . . . . . . . . .
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Abblendlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument und Kontrollleuchten:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktions-Anzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Warnlichtanlage . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte Abschaltung des Airbags* . . . . . . . . . . . . . . . . Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aufnahme für Radio*/Navigationssystem*
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handschuhfach/Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder / Steckdose . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel Automatikgetriebe*/Schaltgetriebe . . . . . . . . . .
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . .
Schalter zur Einstellung de r elektrisch verstellbaren
Außenspiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelungstaster* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . .
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen.
A1A2A3
95
A4
96
A5
96
A6
98, 144
A7
58
66
A8
31
A9
133
A10
101, 62
A11
97
A12
97
A13
33
A14
114
A15A16
35
A17
113
A18
120
123
126
A19
115
A20
142
A21

138, 137
A22
15
A23
131
A24
113
A25
183
A26
105
A27
79
A28
89
Cordoba alemany Seite 57 Freitag, 7. Oktober 2005 11:07 11
