Seat Cordoba 2007 Betriebsanleitung (in German)

Sitzen und Verstauen109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstützen so ein, dass sich die Oberkante der
Kopfstütze möglichst auf einer Linie mit dem oberen Teil Ihres
Kopfes, bzw. mindestens auf Augenhöhe befindet ⇒Abb. 69
und ⇒Abb. 70 .Einstellen der Kopfstützen ⇒Seite 110.
ACHTUNG!
•
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopf-
stützen erhöht das Risiko schwerer Verletzungen.
•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
Abb. 69 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 70 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
COR_ALE_0707 Seite 109 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen

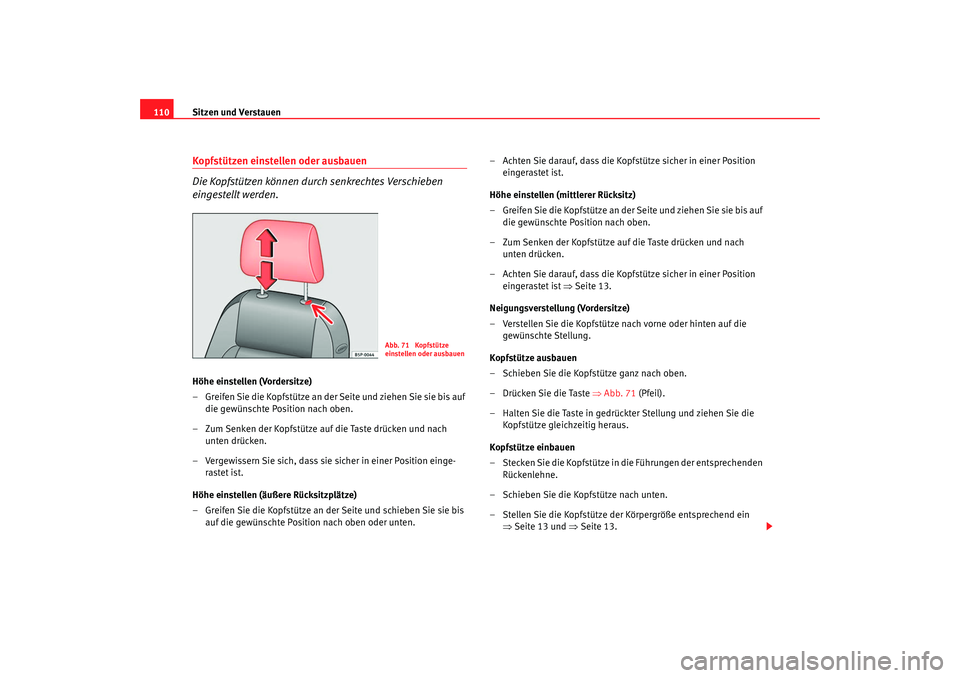

110Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (äußere Rücksitzplätze)
– Greifen Sie die Kopfstütze an der Seite und schieben Sie sie bis auf die gewünschte Position nach oben oder unten. – Achten Sie darauf, dass die Kopfstütze sicher in einer Position
eingerastet ist.
Höhe einstellen (mittlerer Rücksitz)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist ⇒ Seite 13.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 71 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein ⇒Seite 13 und ⇒Seite 13.
Abb. 71 Kopfstütze
einstellen oder ausbauen
COR_ALE_0707 Seite 110 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

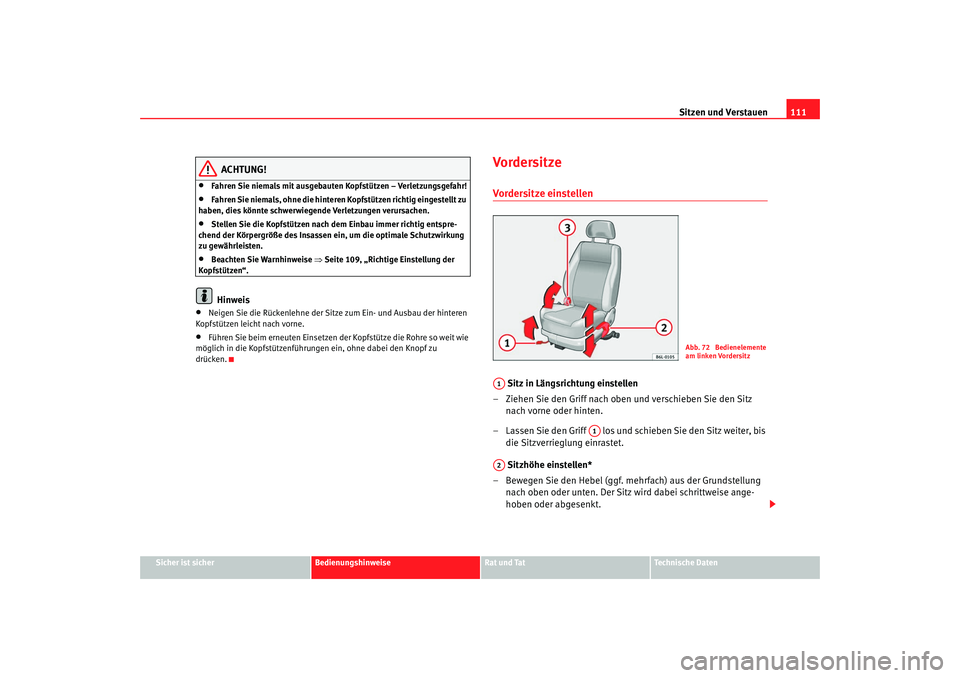

ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinter en Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒ Seite 109, „Richtige Einstellung der
Kopfstützen“.Hinweis
•
Neigen Sie die Rückenlehne der Sitze zum Ein- und Ausbau der hinteren
Kopfstützen leicht nach vorne.
•
Führen Sie beim erneuten Einsetzen der Kopfstütze die Rohre so weit wie
möglich in die Kopfstützenführungen ein, ohne dabei den Knopf zu
drücken.
VordersitzeVordersitze einstellen
Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Abb. 72 Bedienelemente
am linken Vordersitz
A1
A1
A2
COR_ALE_0707 Seite 111 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen
112

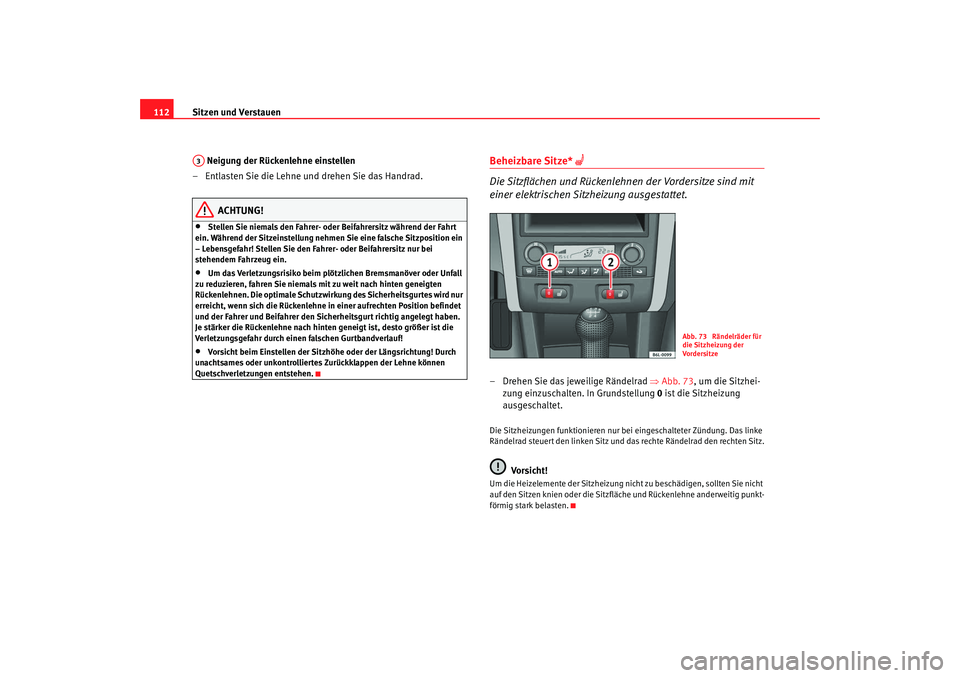

Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehm en Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
erreicht, wenn sich die Rückenlehne in einer aufrechten Position befindet
und der Fahrer und Beifahrer den Sicherheitsgurt richtig angelegt haben.
Je stärker die Rückenlehne nach hinten geneigt ist, desto größer ist die
Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 73 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.Die Sitzheizungen funktionieren nur be i eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung nich t zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Rückenlehne anderweitig punkt-
förmig stark belasten.
A3
Abb. 73 Rändelräder für
die Sitzheizung der
Vordersitze
COR_ALE_0707 Seite 112 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

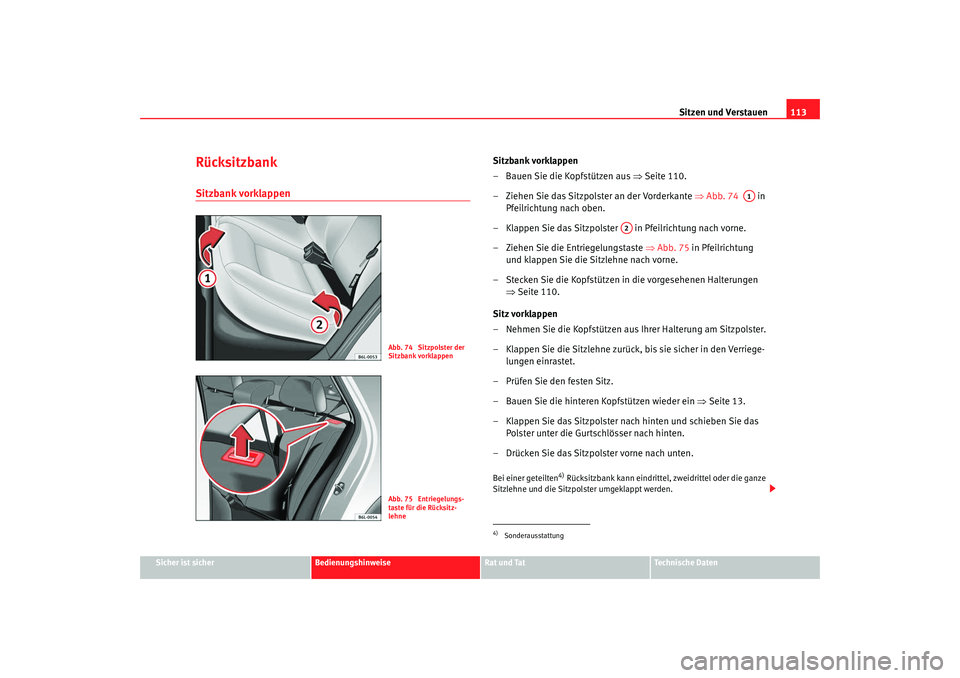

RücksitzbankSitzbank vorklappen
Sitzbank vorklappen
– Bauen Sie die Kopfstützen aus ⇒Seite 110.
– Ziehen Sie das Sitzpolster an der Vorderkante ⇒Abb. 74 in
Pfeilrichtung nach oben.
– Klappen Sie das Sitzpolster in Pfeilrichtung nach vorne.
– Ziehen Sie die Entriegelungstaste ⇒Abb. 75 in Pfeilrichtung
und klappen Sie die Sitzlehne nach vorne.
– Stecken Sie die Kopfstützen in die vorgesehenen Halterungen ⇒Seite 110.
Sitz vorklappen
– Nehmen Sie die Kopfstützen aus Ihrer Halterung am Sitzpolster.
– Klappen Sie die Sitzlehne zurück, bis sie sicher in den Verriege- lungen einrastet.
– Prüfen Sie den festen Sitz.
– Bauen Sie die hinteren Kopfstützen wieder ein ⇒Seite 13.
– Klappen Sie das Sitzpolster nach hinten und schieben Sie das Polster unter die Gurtschlösser nach hinten.
– Drücken Sie das Sitzpolster vorne nach unten.Bei einer geteilten
4) Rücksitzbank kann eindrittel, zweidrittel oder die ganze
Sitzlehne und die Sitzpolster umgeklappt werden.
Abb. 74 Sitzpolster der
Sitzbank vorklappenAbb. 75 Entriegelungs-
taste für die Rücksitz-
lehne
4)Sonderausstattung
A1
A2
COR_ALE_0707 Seite 113 Mittwoch, 1. August 2007 5:47 17

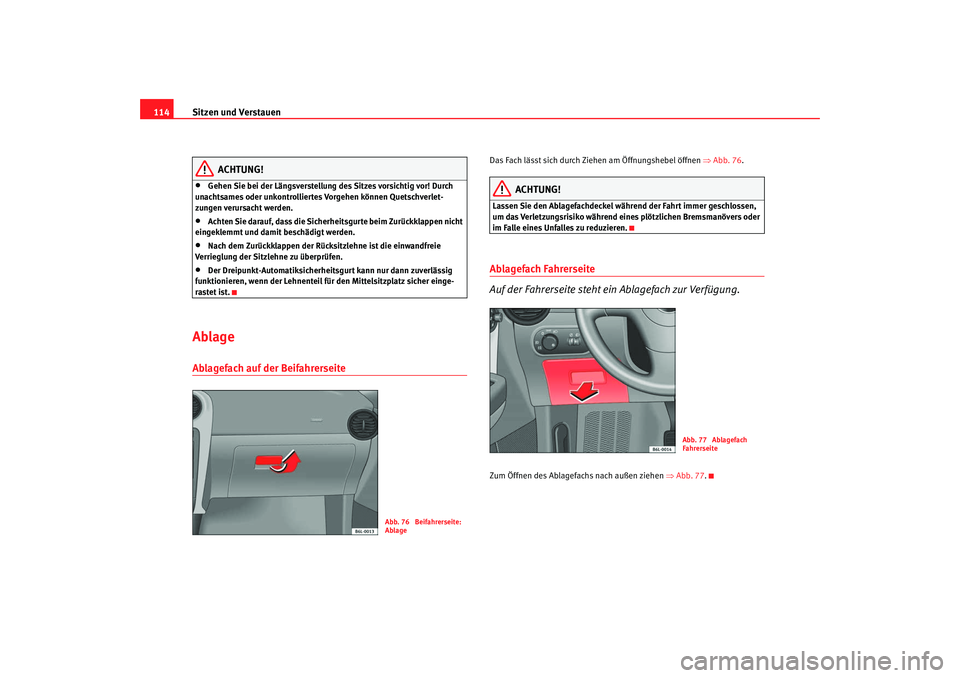

Sitzen und Verstauen
114
ACHTUNG!
•
Gehen Sie bei der Längsverstellung des Sitzes vorsichtig vor! Durch
unachtsames oder unkontrolliertes Vorgehen können Quetschverlet-
zungen verursacht werden.
•
Achten Sie darauf, dass die Sicherheitsgurte beim Zurückklappen nicht
eingeklemmt und damit beschädigt werden.
•
Nach dem Zurückklappen der Rücksitzlehne ist die einwandfreie
Verrieglung der Sitzlehne zu überprüfen.
•
Der Dreipunkt-Automatiksicherheitsgurt kann nur dann zuverlässig
funktionieren, wenn der Lehnenteil für den Mittelsitzplatz sicher einge-
rastet ist.
AblageAblagefach auf der Beifahrerseite
Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 76 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Ablagefach Fahrerseite
Auf der Fahrerseite steht ein Ablagefach zur Verfügung.Zum Öffnen des Ablagefachs nach außen ziehen ⇒Abb. 77 .
Abb. 76 Beifahrerseite:
Ablage
Abb. 77 Ablagefach
Fahrerseite
COR_ALE_0707 Seite 114 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

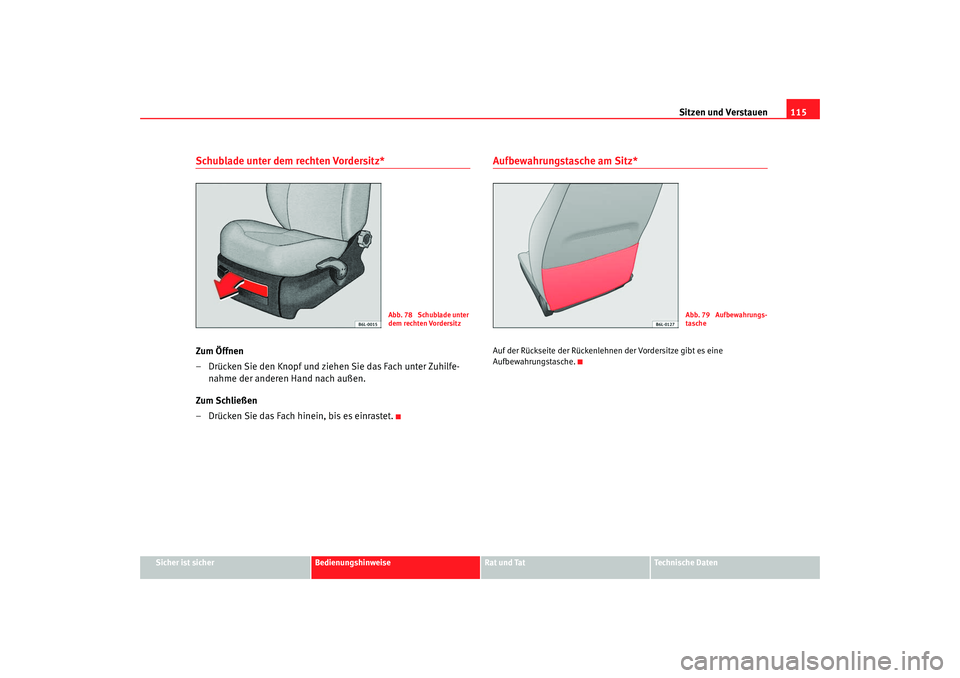

Schublade unter dem rechten Vordersitz*Zum Öffnen
– Drücken Sie den Knopf und ziehen Sie das Fach unter Zuhilfe-
nahme der anderen Hand nach außen.
Zum Schließen
– Drücken Sie das Fach hinein, bis es einrastet.
Aufbewahrungstasche am Sitz*Auf der Rückseite der Rückenlehnen der Vordersitze gibt es eine
Aufbewahrungstasche.
Abb. 78 Schublade unter
dem rechten Vordersitz
Abb. 79 Aufbewahrungs-
tasche
COR_ALE_0707 Seite 115 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen

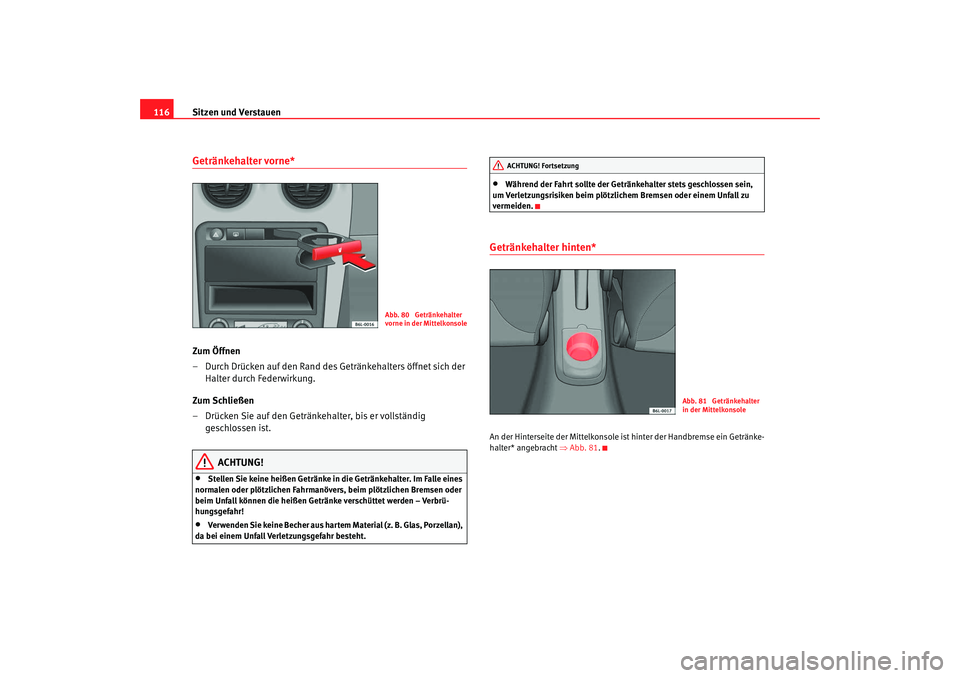

116Getränkehalter vorne* Zum Öffnen
– Durch Drücken auf den Rand des Getränkehalters öffnet sich der
Halter durch Federwirkung.
Zum Schließen
– Drücken Sie auf den Getränkehalter, bis er vollständig geschlossen ist.
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
da bei einem Unfall Verletzungsgefahr besteht.
•
Während der Fahrt sollte der Getränkehalter stets geschlossen sein,
um Verletzungsrisiken beim plötzlichem Bremsen oder einem Unfall zu
vermeiden.
Getränkehalter hinten* An der Hinterseite der Mittelkonsole ist hinter der Handbremse ein Getränke-
halter* angebracht ⇒Abb. 81 .
Abb. 80 Getränkehalter
vorne in der Mittelkonsole
ACHTUNG! Fortsetzung
Abb. 81 Getränkehalter
in der Mittelkonsole
COR_ALE_0707 Seite 116 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

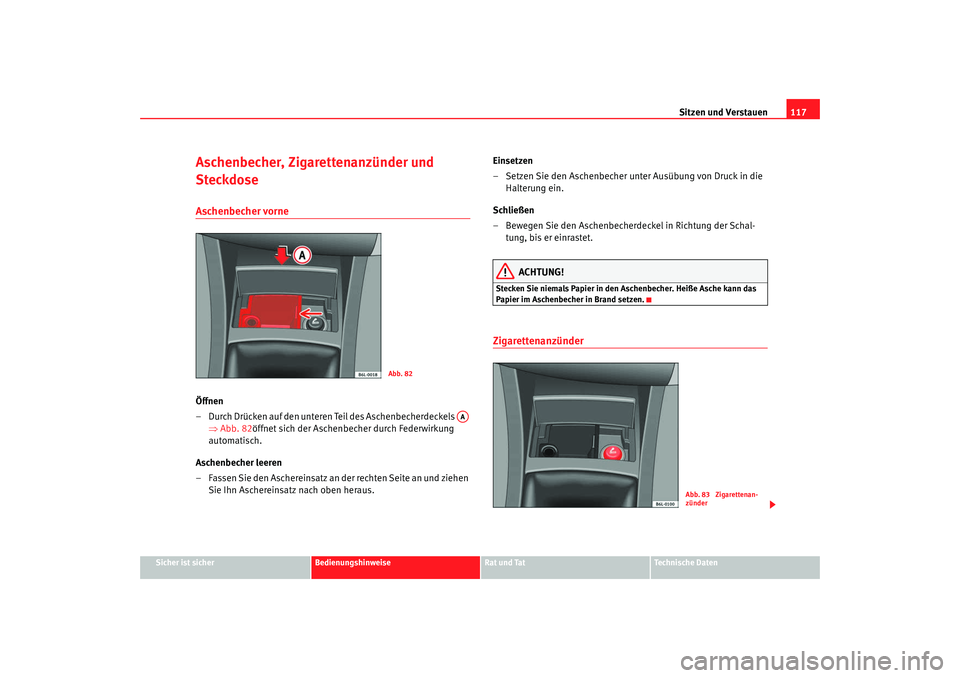

Aschenbecher, Zigarettenanzünder und
SteckdoseAschenbecher vorne Öffnen
– Durch Drücken auf den unteren Teil des Aschenbecherdeckels
⇒Abb. 82öffnet sich der Aschenbecher durch Federwirkung
automatisch.
Aschenbecher leeren
– Fassen Sie den Aschereinsatz an der rechten Seite an und ziehen Sie Ihn Aschereinsatz nach oben heraus. Einsetzen
– Setzen Sie den Aschenbecher unter Ausübung von Druck in die
Halterung ein.
Schließen
– Bewegen Sie den Aschenbecherdeckel in Richtung der Schal- tung, bis er einrastet.
ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder
Abb. 82
AA
Abb. 83 Zigarettenan-
zünder
COR_ALE_0707 Seite 117 Mittwoch, 1. August 2007 5:47 17

Sitzen und Verstauen
118

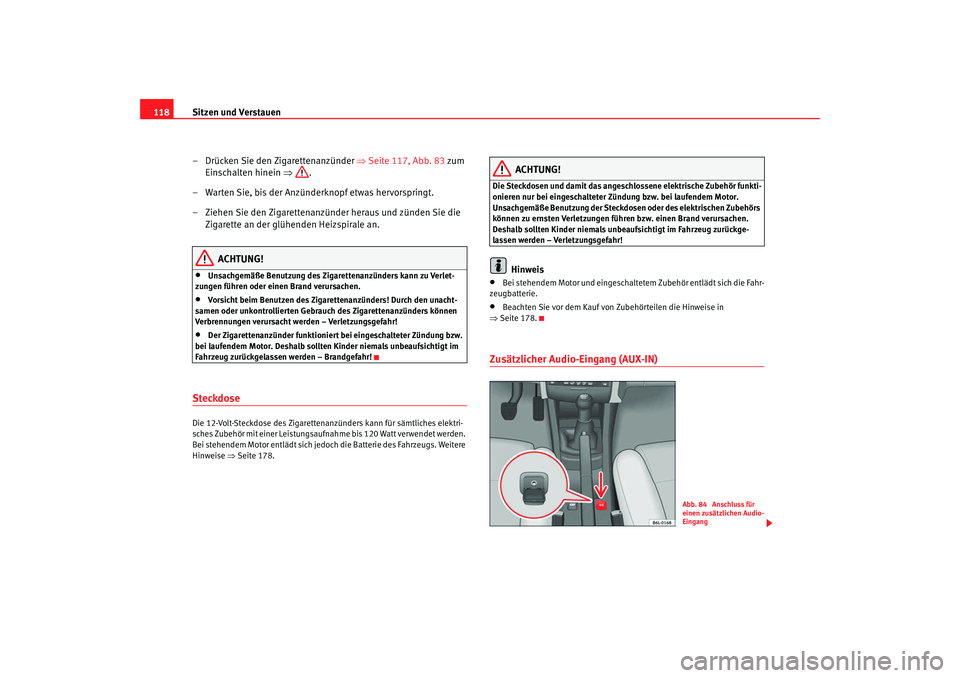

– Drücken Sie den Zigarettenanzünder ⇒Seite 117, Abb. 83 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdose Die 12-Volt-Steckdose des Zigarettenanzünders kann für sämtliches elektri-
sches Zubehör mit einer Leistungsaufnahme bis 120 Watt verwendet werden.
Bei stehendem Motor entlädt sich jedoch die Batterie des Fahrzeugs. Weitere
Hinweise ⇒Seite 178.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor.
Unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
können zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 178.
Zusätzlicher Audio-Eingang (AUX-IN)
Abb. 84 Anschluss für
einen zusätzlichen Audio-
Eingang
COR_ALE_0707 Seite 118 Mittwoch, 1. August 2007 5:47 17
