Faros xénon
7)
Cruce 12V/35W (D1S)
8)
carretera 12V/55W (H7)
intermitente 12V/PY21W
población 12V/W5W
Faro antiniebla*
Faro antiniebla 12V/55W (H3)
Luz matrícula
Luz matrícula - C5W
¡Cuidado!
•
Las lámparas halógenas (H3, H7, H4...) se hallan bajo presión y pueden
explotar al cambiarlas.
•
Por ello deberá llevar guantes y gafas protectoras para cambiar una
lámpara halógena.Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
de xénon*..

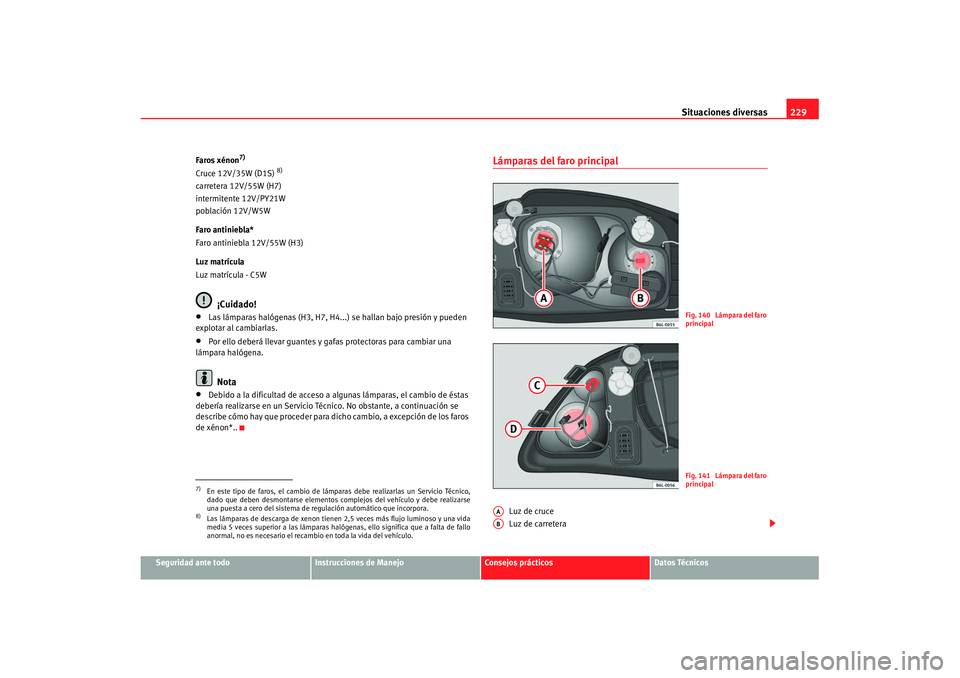

Lámparas del faro principal
Luz de cruce
Luz de carretera
7)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.8)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Fig. 140 Lámpara del faro
principalFig. 141 Lámpara del faro
principal
AAAB
s1ho.3.book Seite 229 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas
230
Luz de población
Luz intermitente

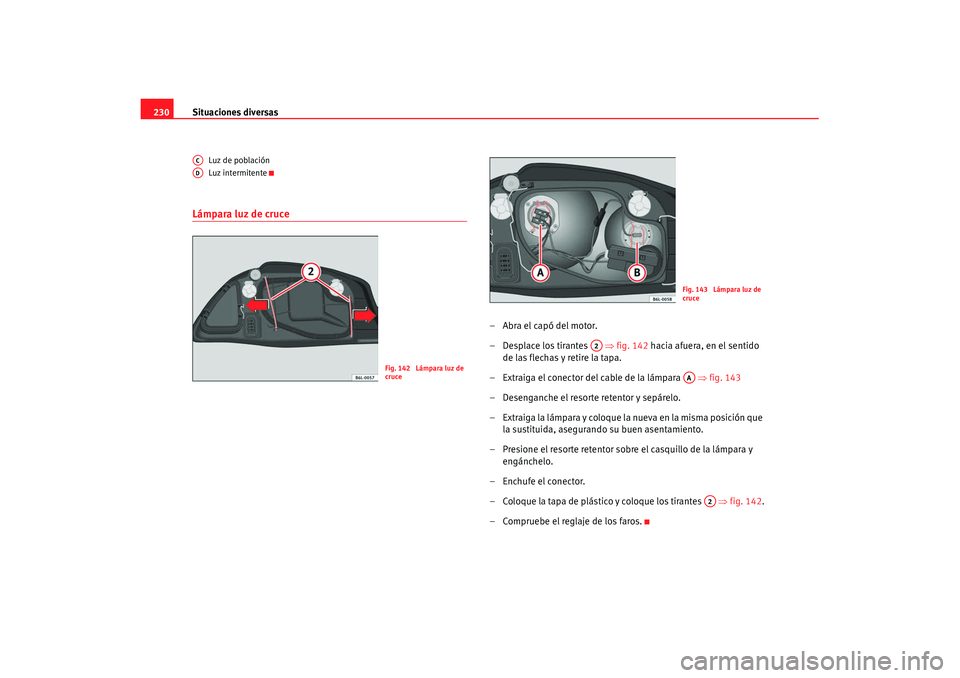

Lámpara luz de cruce
–Abra el capó del motor.
– Desplace los tirantes ⇒fig. 142 hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒fig. 143
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
–Enchufe el conector.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 142.
– Compruebe el reglaje de los faros.
ACAD
Fig. 142 Lámpara luz de
cruce
Fig. 143 Lámpara luz de
cruce
A2
AA
A2
s1ho.3.book Seite 230 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas231
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

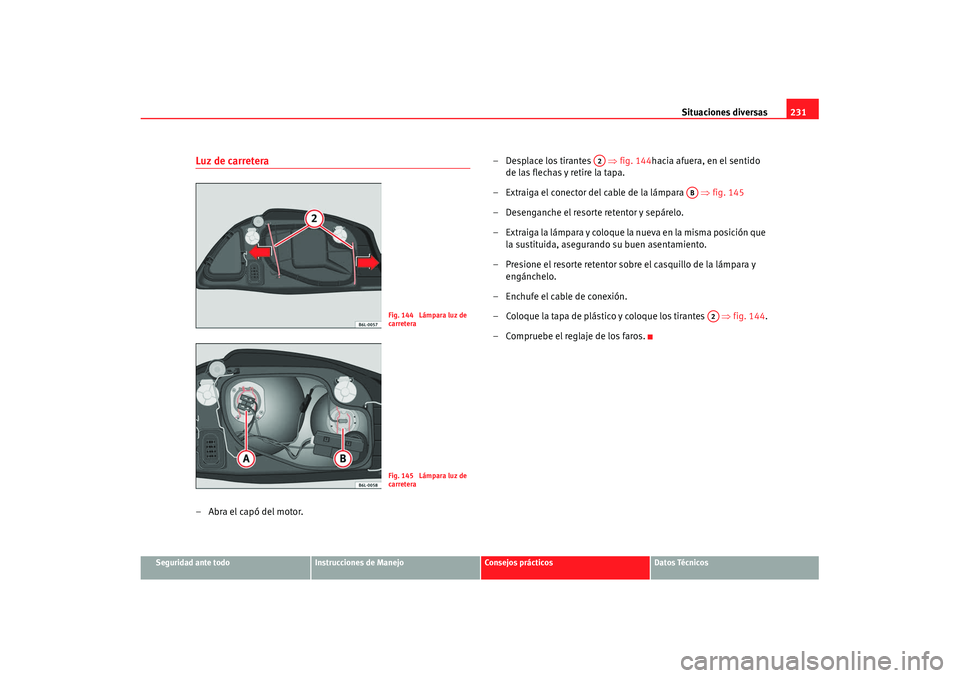

Luz de carretera–Abra el capó del motor. – Desplace los tirantes
⇒fig. 144hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒ fig. 145
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el cable de conexión.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 144 .
– Compruebe el reglaje de los faros.
Fig. 144 Lámpara luz de
carreteraFig. 145 Lámpara luz de
carretera
A2
AB
A2
s1ho.3.book Seite 231 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas

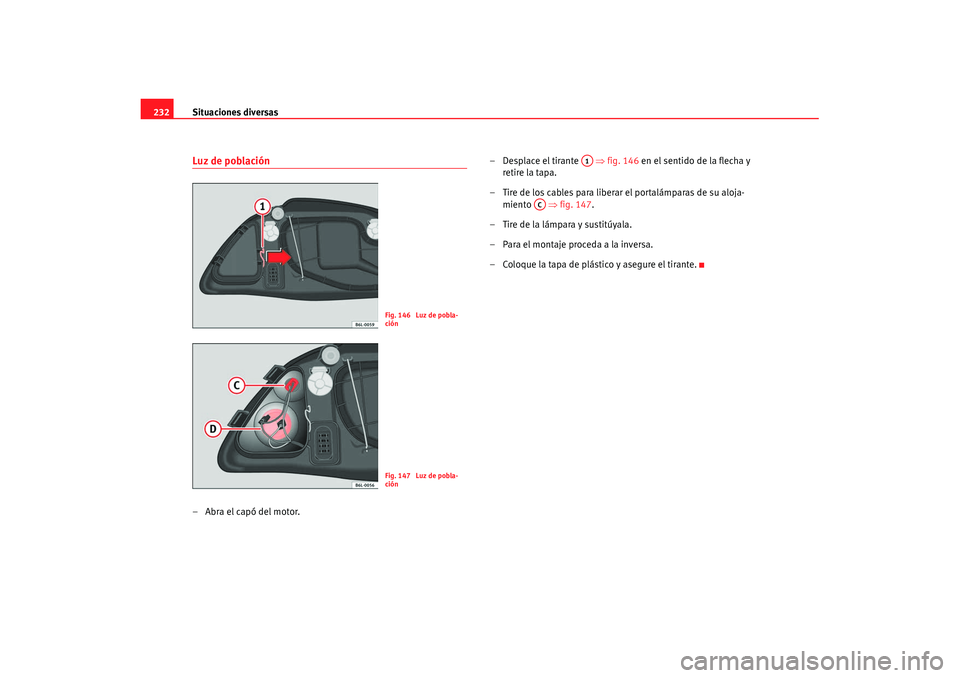

232Luz de población–Abra el capó del motor. – Desplace el tirante
⇒fig. 146 en el sentido de la flecha y
retire la tapa.
– Tire de los cables para liberar el portalámparas de su aloja- miento ⇒fig. 147.
– Tire de la lámpara y sustitúyala.
– Para el montaje proceda a la inversa.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 146 Luz de pobla-
ciónFig. 147 Luz de pobla-
ción
A1
AC
s1ho.3.book Seite 232 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas233
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

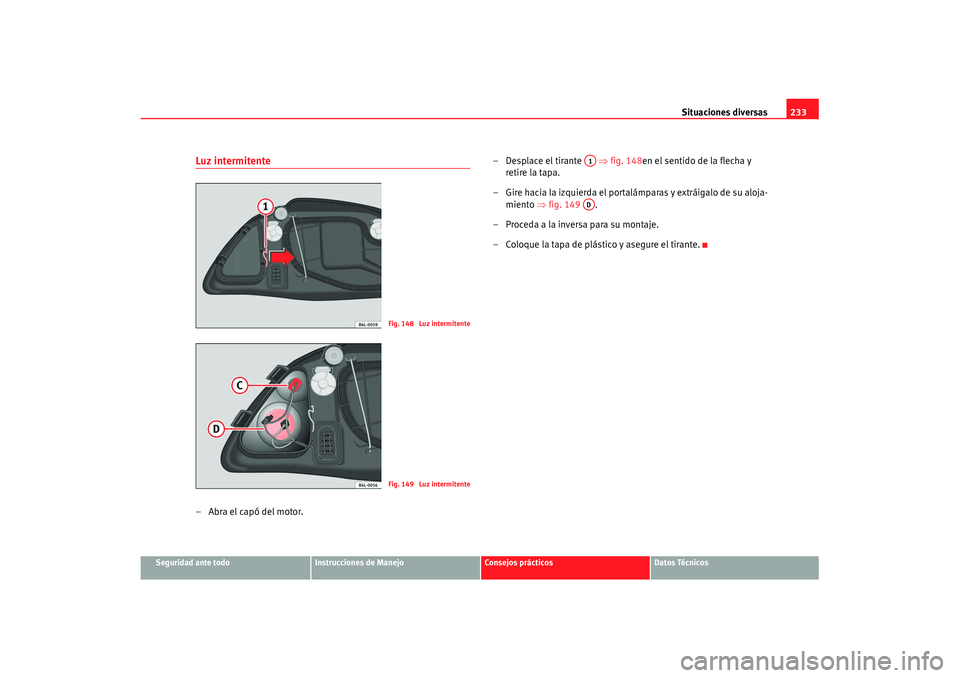

Luz intermitente–Abra el capó del motor. – Desplace el tirante
⇒fig. 148en el sentido de la flecha y
retire la tapa.
– Gire hacia la izquierda el portalámparas y extráigalo de su aloja- miento ⇒fig. 149 .
– Proceda a la inversa para su montaje.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 148 Luz intermitenteFig. 149 Luz intermitente
A1AD
s1ho.3.book Seite 233 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas

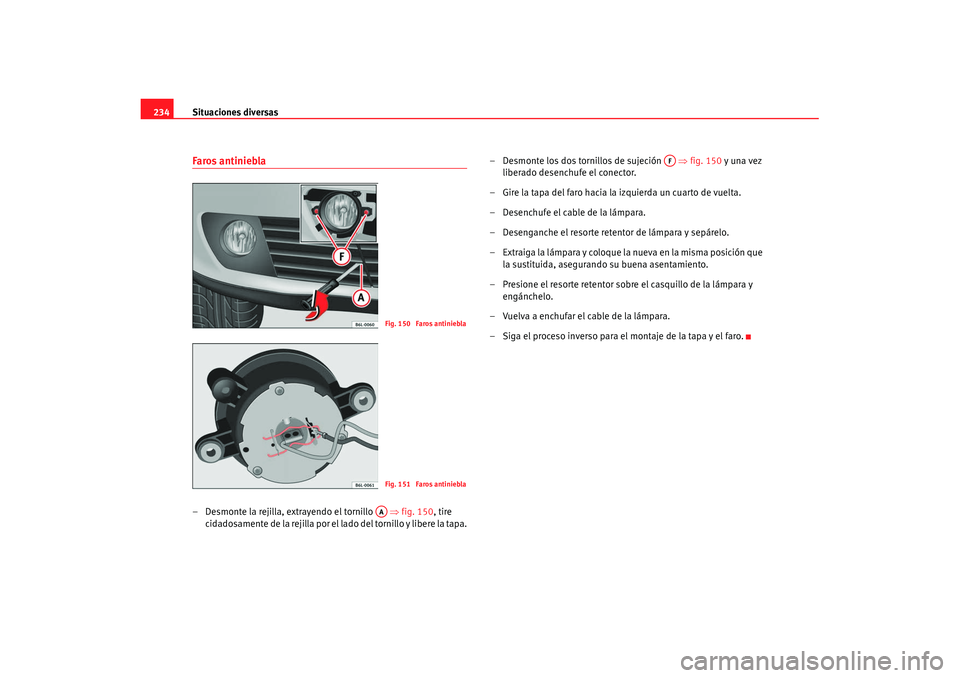

234Faros antiniebla– Desmonte la rejilla, extrayendo el tornillo ⇒fig. 150 , tire
cidadosamente de la rejilla por el lado del tornillo y libere la tapa. – Desmonte los dos tornillos de sujeción
⇒fig. 150 y una vez
liberado desenchufe el conector.
– Gire la tapa del faro hacia la izquierda un cuarto de vuelta.
– Desenchufe el cable de la lámpara.
– Desenganche el resorte retentor de lámpara y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buena asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Vuelva a enchufar el cable de la lámpara.
– Siga el proceso inverso para el montaje de la tapa y el faro.
Fig. 150 Faros antinieblaFig. 151 Faros antinieblaAA
AF
s1ho.3.book Seite 234 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas235
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

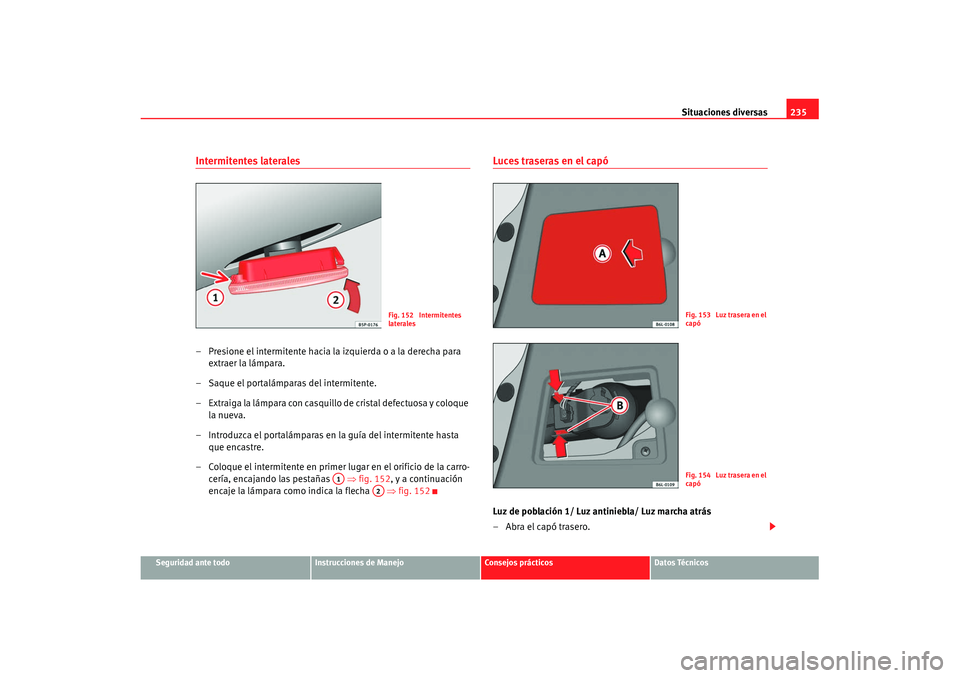

Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque la nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 152, y a continuación
encaje la lámpara como indica la flecha ⇒ fig. 152
Luces traseras en el capóLuz de población 1/ Luz antiniebla/ Luz marcha atrás
– Abra el capó trasero.
Fig. 152 Intermitentes
laterales
A1
A2
Fig. 153 Luz trasera en el
capóFig. 154 Luz trasera en el
capó
s1ho.3.book Seite 235 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas
236
– Retire la cubierta de plástico ⇒ página 235, fig. 153, intro-
duzca el dedo en la hendidura y tire en el sentido de la flecha.
– Presione las lengüetas ⇒página 235, fig. 154 del portalám-
paras y extraiga este último.
– Gire la lámpara grande 1/4 de vuelta a la izquierda. En el caso de la lámpara pequeña, gire y extraiga el portalámparas y tire de la
lámpara.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presiónela hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
– Coloque cuidadosamente el portalámparas en su alojamiento y presione hasta percibir un “clic”.
– Seguidamente ponga la tapa y presione sobre la misma.
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.

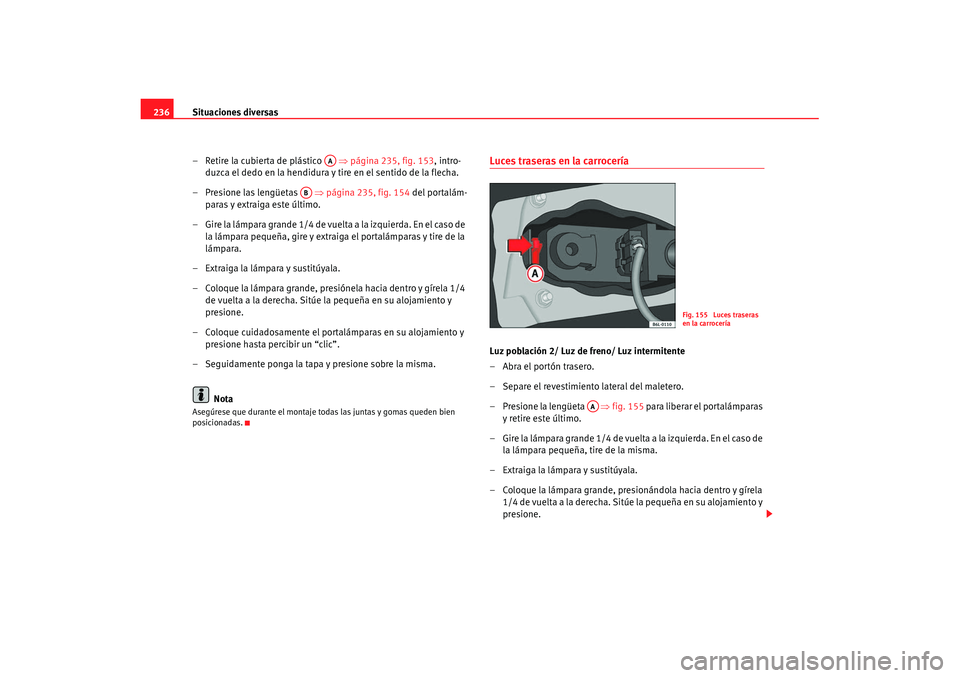

Luces traseras en la carroceríaLuz población 2/ Luz de freno/ Luz intermitente
– Abra el portón trasero.
– Separe el revestimiento lateral del maletero.
–Presione la lengüeta ⇒ fig. 155 para liberar el portalámparas
y retire este último.
– G i r e la l á m pa ra g ra n d e 1 / 4 d e v u e l ta a la i zq u i e rd a . E n e l caso d e la lámpara pequeña, tire de la misma.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presionándola hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
AA
AB
Fig. 155 Luces traseras
en la carrocería
AA
s1ho.3.book Seite 236 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas237
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
– Posicione el portalámparas por la parte donde está alojada la
lámpara pequeña. A continuación, presione hasta percibir un
“clic”
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.Luz de matrícula– Libere la tulipa transparente, haciendo palanca con la parte plana del destornillador sobre la lengüeta prevista a tal efecto.
– Extraiga la lámpara defectuosa del portalámparas, cogiéndola por la parte central, presionando hacia un lado y coloque una
nueva.
– Coloque la tulipa en el hueco correspondiente, teniendo especial cuidado en la colocación de la junta de goma y presione hasta
percibir un click.

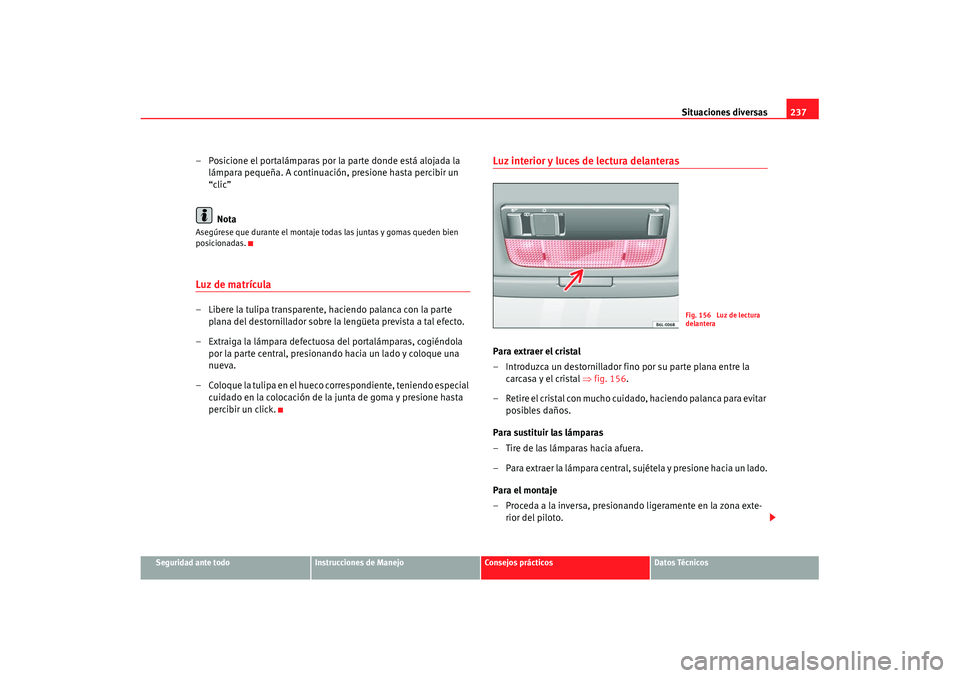

Luz interior y luces de lectura delanterasPara extraer el cristal
– Introduzca un destornillador fino por su parte plana entre la carcasa y el cristal ⇒fig. 156 .
– Retire el cristal con mucho cuidado, haciendo palanca para evitar posibles daños.
Para sustituir las lámparas
– Tire de las lámparas hacia afuera.
– Para extraer la lámpara central, sujétela y presione hacia un lado.
Para el montaje
– Proceda a la inversa, presionando ligeramente en la zona exte- rior del piloto.
Fig. 156 Luz de lectura
delantera
s1ho.3.book Seite 237 Donnerstag, 19. Juli 2007 11:48 11

Situaciones diversas
238
– Coloque en primer lugar el cristal con las pestañas de fijación pequeñas sobre el marco del interruptor. A continuación
presione en la parte delantera hasta que las dos pestañas largas
encajen en el soporte.Luz de freno adicional*Teniendo en cuenta la dificultad que requiere el cambio de esta lámpara se
debería realizar en un Servicio Técnico.Luz de la guantera*– Introduzca el destornillador por arriba, entre la luz y la guantera.
– Extraiga la luz con cuidado. A continuación, retire la luz hacia afuera de forma inclinada.
– Cambie la lámpara.
– Inserte la luz por el lado del conector, primero por abajo y después empuje por arriba hasta que encastre.

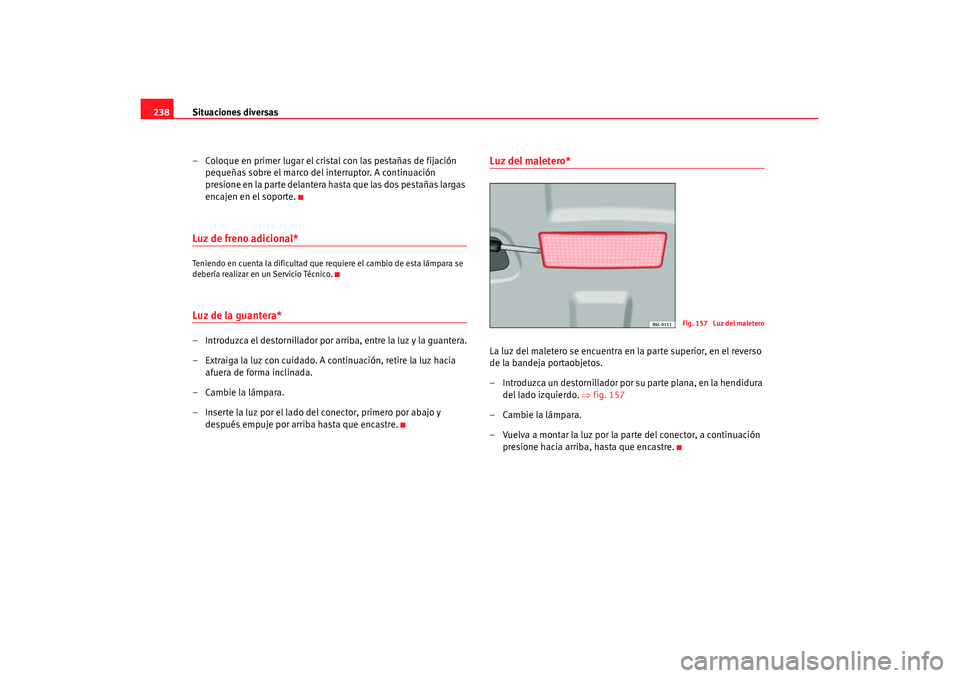

Luz del maletero*La luz del maletero se encuentra en la parte superior, en el reverso
de la bandeja portaobjetos.
– Introduzca un destornillador por su parte plana, en la hendidura del lado izquierdo. ⇒fig. 157
– Cambie la lámpara.
– Vuelva a montar la luz por la parte del conector, a continuación presione hacia arriba, hasta que encastre.
Fig. 157 Luz del maletero
s1ho.3.book Seite 238 Donnerstag, 19. Juli 2007 11:48 11
