Seat Exeo 2013 Manual de instrucciones (in Spanish)

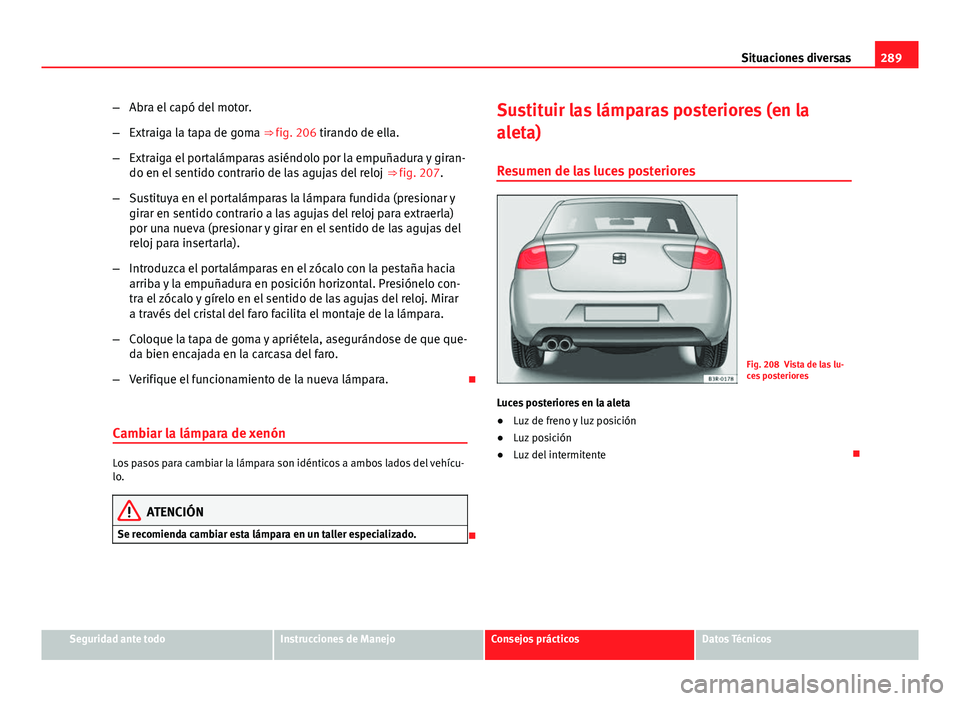

289
Situaciones diversas
– Abra el capó del motor.
– Extraiga la tapa de goma ⇒ fig. 206 tirando de ella.
– Extraiga el portalámparas asiéndolo por la empuñadura y giran-
do en el sentido contrario de las agujas del reloj ⇒ fig. 207.
– Sustituya en el portalámparas la lámpara fundida (presionar y
girar en sentido contrario a las agujas del reloj para extraerla)
por una nueva (presionar y girar en el sentido de las agujas del
reloj para insertarla).
– Introduzca el portalámparas en el zócalo con la pestaña hacia
arriba y la empuñadura en posición horizontal. Presiónelo con-
tra el zócalo y gírelo en el sentido de las agujas del reloj. Mirar
a través del cristal del faro facilita el montaje de la lámpara.
– Coloque la tapa de goma y apriétela, asegurándose de que que-
da bien encajada en la carcasa del faro.
– Verifique el funcionamiento de la nueva lámpara. 
Cambiar la lámpara de xenón
Los pasos para cambiar la lámpara son idénticos a ambos lados del vehícu-
lo.
ATENCIÓN
Se recomienda cambiar esta lámpara en un taller especializado.
 Sustituir las lámparas posteriores (en la
aleta)
Resumen de las luces posteriores
Fig. 208 Vista de las lu-
ces posteriores
Luces posteriores en la aleta
● Luz de freno y luz posición
● Luz posición
● Luz del intermitente 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

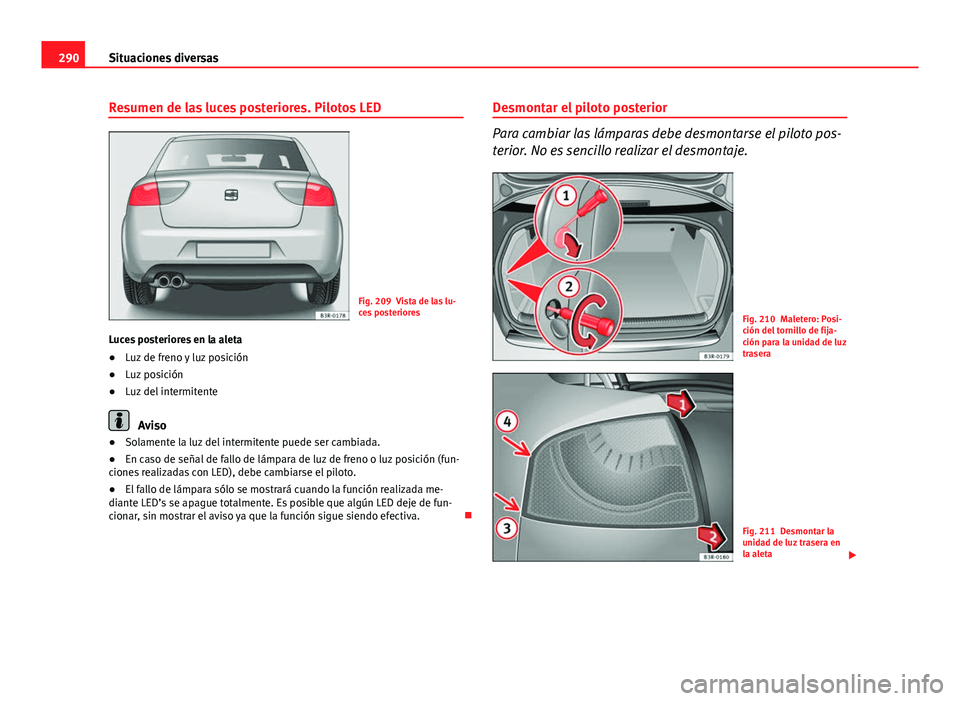

290Situaciones diversas
Resumen de las luces posteriores. Pilotos LED
Fig. 209 Vista de las lu-
ces posteriores
Luces posteriores en la aleta
● Luz de freno y luz posición
● Luz posición
● Luz del intermitente
Aviso
● Solamente la luz del intermitente puede ser cambiada.
● En caso de señal de fallo de lámpara de luz de freno o luz posición (fun-
ciones realizadas con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función realizada me-
diante LED’s se apague totalmente. Es posible que algún LED deje de fun-
cionar, sin mostrar el aviso ya que la función sigue siendo efectiva. Desmontar el piloto posterior
Para cambiar las lámparas debe desmontarse el piloto pos-
terior. No es sencillo realizar el desmontaje.
Fig. 210 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
Fig. 211 Desmontar la
unidad de luz trasera en
la aleta


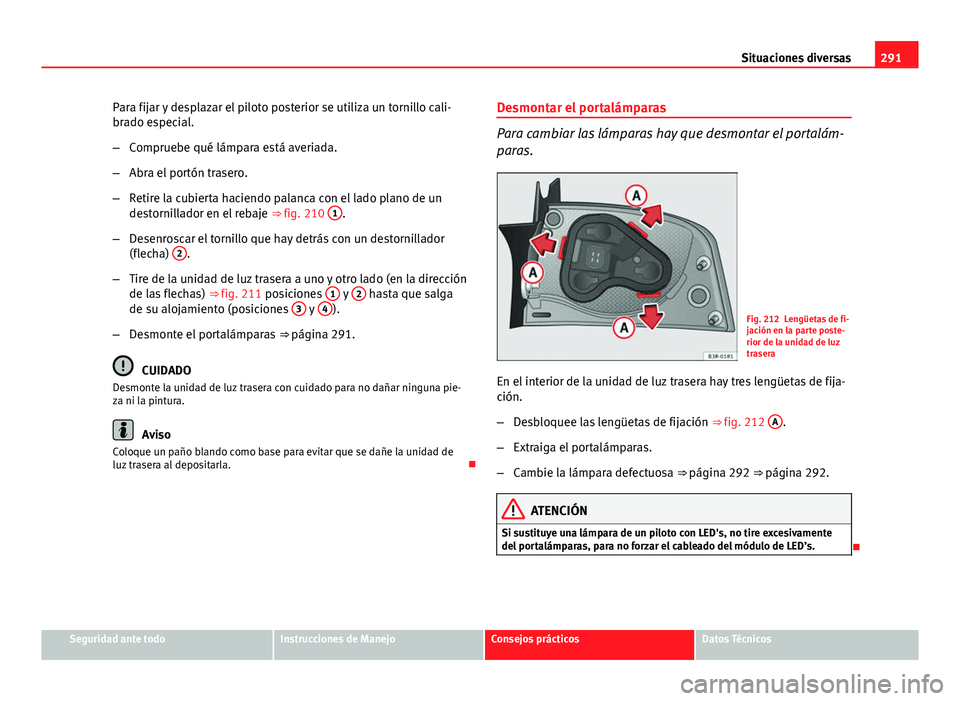

291
Situaciones diversas
Para fijar y desplazar el piloto posterior se utiliza un tornillo cali-
brado especial.
– Compruebe qué lámpara está averiada.
– Abra el portón trasero.
– Retire la cubierta haciendo palanca con el lado plano de un
destornillador en el rebaje ⇒ fig. 210 1
.
– Desenroscar el tornillo que hay detrás con un destornillador
(flecha) 2
.
– Tire de la unidad de luz trasera a uno y otro lado (en la dirección
de las flechas) ⇒ fig. 211 posiciones 1
y 2 hasta que salga
de su alojamiento (posiciones 3 y 4).
– Desmonte el portalámparas ⇒ página 291.
CUIDADO
Desmonte la unidad de luz trasera con cuidado para no dañar ninguna pie-
za ni la pintura.
Aviso
Coloque un paño blando como base para evitar que se dañe la unidad de
luz trasera al depositarla. Desmontar el portalámparas
Para cambiar las lámparas hay que desmontar el portalám-
paras.
Fig. 212 Lengüetas de fi-
jación en la parte poste-
rior de la unidad de luz
trasera
En el interior de la unidad de luz trasera hay tres lengüetas de fija-
ción.
– Desbloquee las lengüetas de fijación ⇒ fig. 212 A
.
– Extraiga el portalámparas.
– Cambie la lámpara defectuosa ⇒ página 292 ⇒  página 292.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

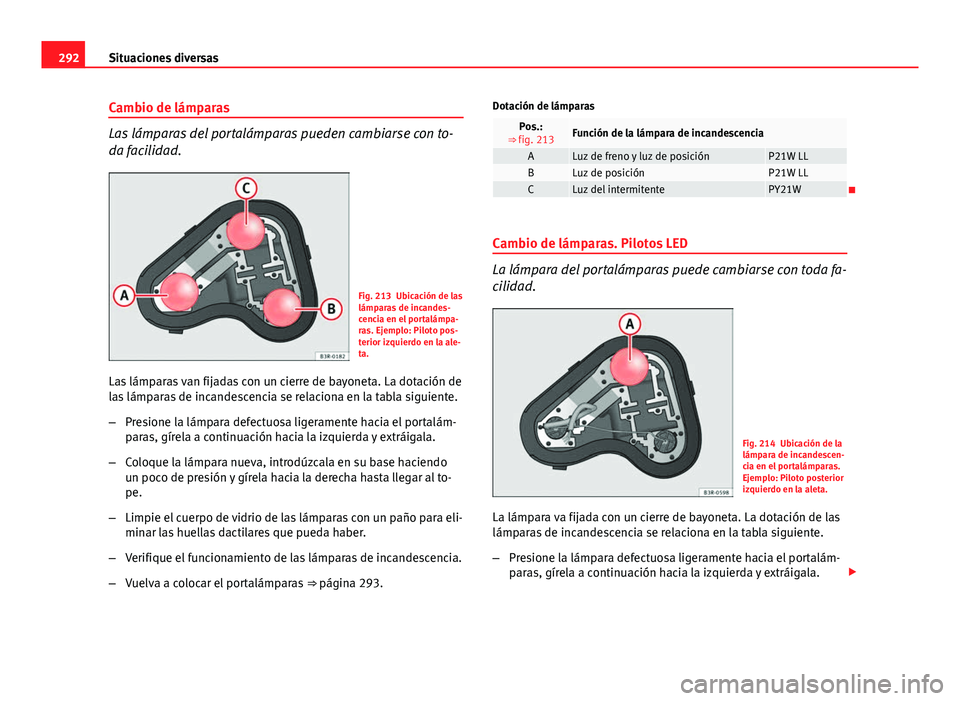

292Situaciones diversas
Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 213 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Piloto pos-
terior izquierdo en la ale-
ta.
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 293. Dotación de lámparas
Pos.:
⇒ fig. 213Función de la lámpara de incandescencia
ALuz de freno y luz de posiciónP21W LLBLuz de posiciónP21W LLCLuz del intermitentePY21W
Cambio de lámparas. Pilotos LED
La lámpara del portalámparas puede cambiarse con toda fa-
cilidad.
Fig. 214 Ubicación de la
lámpara de incandescen-
cia en el portalámparas.
Ejemplo: Piloto posterior
izquierdo en la aleta.
La lámpara va fijada con un cierre de bayoneta. La dotación de las
lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. 

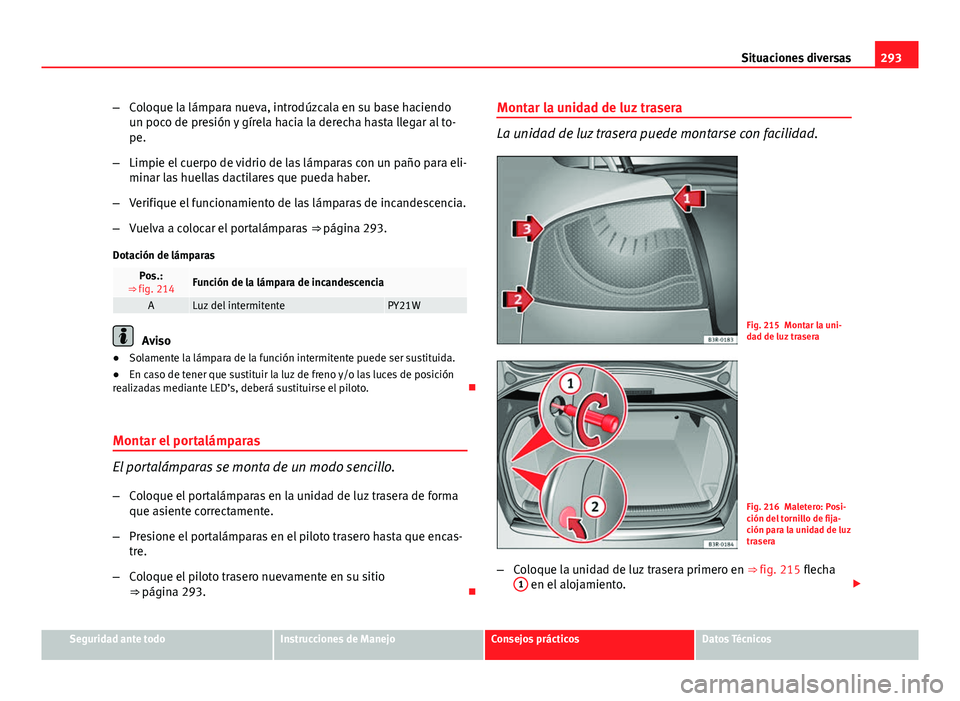

293
Situaciones diversas
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 293.
Dotación de lámparas
Pos.:
⇒ fig. 214Función de la lámpara de incandescencia
ALuz del intermitentePY21W
Aviso
● Solamente la lámpara de la función intermitente puede ser sustituida.
● En caso de tener que sustituir la luz de freno y/o las luces de posición
realizadas mediante LED’s, deberá sustituirse el piloto. 
Montar el portalámparas
El portalámparas se monta de un modo sencillo.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el piloto trasero hasta que encas-
tre.
– Coloque el piloto trasero nuevamente en su sitio
⇒ página 293. Montar la unidad de luz trasera
La unidad de luz trasera puede montarse con facilidad.
Fig. 215 Montar la uni-
dad de luz trasera
Fig. 216 Maletero: Posi-
ción del tornillo de fija-
ción para la unidad de luz
trasera
– Coloque la unidad de luz trasera primero en ⇒ fig. 215 flecha
1
en el alojamiento. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

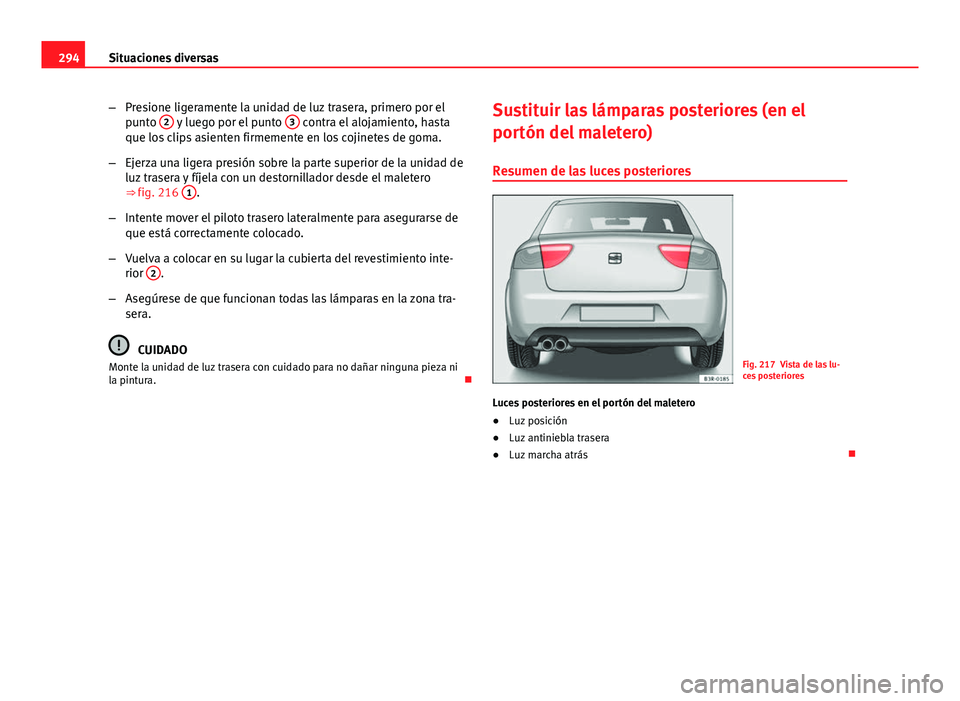

294Situaciones diversas
–Presione ligeramente la unidad de luz trasera, primero por el
punto 2
y luego por el punto 3 contra el alojamiento, hasta
que los clips asienten firmemente en los cojinetes de goma.
– Ejerza una ligera presión sobre la parte superior de la unidad de
luz trasera y fíjela con un destornillador desde el maletero
⇒ fig. 216 1
.
– Intente mover el piloto trasero lateralmente para asegurarse de
que está correctamente colocado.
– Vuelva a colocar en su lugar la cubierta del revestimiento inte-
rior 2
.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera.
CUIDADO
Monte la unidad de luz trasera con cuidado para no dañar ninguna pieza ni
la pintura. Sustituir las lámparas posteriores (en el
portón del maletero)
Resumen de las luces posterioresFig. 217 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz posición
● Luz antiniebla trasera
● Luz marcha atrás 

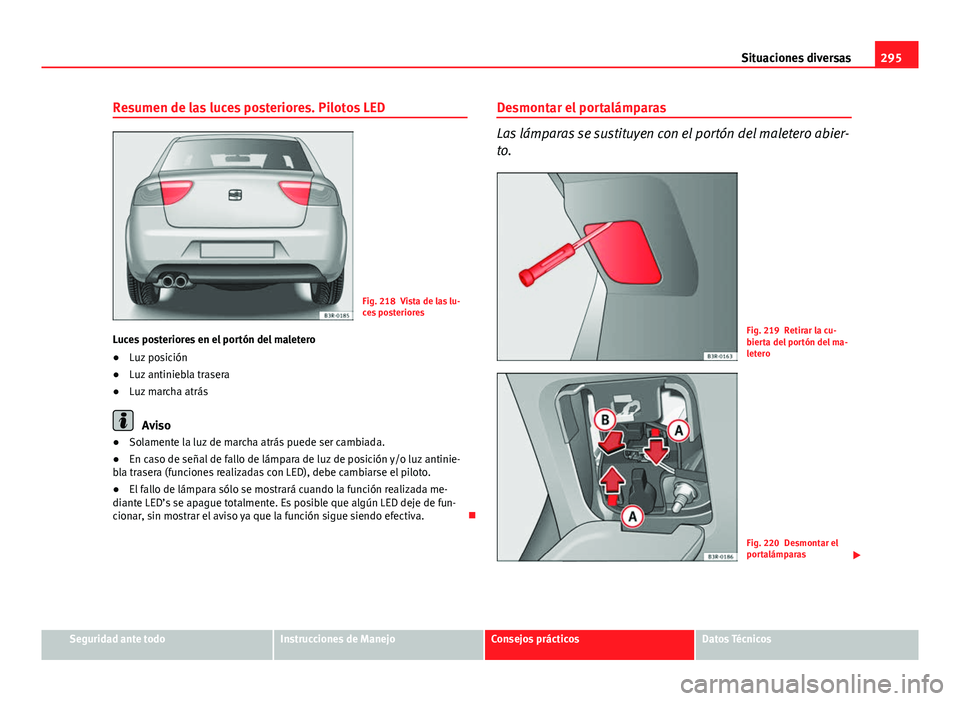

295
Situaciones diversas
Resumen de las luces posteriores. Pilotos LED
Fig. 218 Vista de las lu-
ces posteriores
Luces posteriores en el portón del maletero
● Luz posición
● Luz antiniebla trasera
● Luz marcha atrás
Aviso
● Solamente la luz de marcha atrás puede ser cambiada.
● En caso de señal de fallo de lámpara de luz de posición y/o luz antinie-
bla trasera (funciones realizadas con LED), debe cambiarse el piloto.
● El fallo de lámpara sólo se mostrará cuando la función realizada me-
diante LED’s se apague totalmente. Es posible que algún LED deje de fun-
cionar, sin mostrar el aviso ya que la función sigue siendo efectiva. Desmontar el portalámparas
Las lámparas se sustituyen con el portón del maletero abier-
to.
Fig. 219 Retirar la cu-
bierta del portón del ma-
letero
Fig. 220 Desmontar el
portalámparas

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

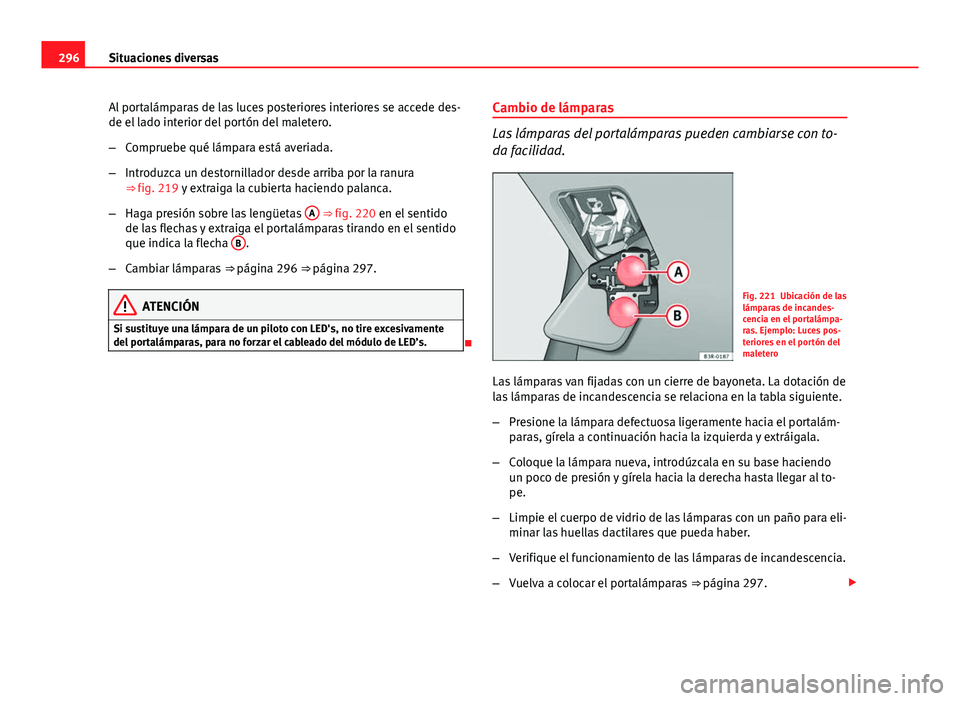

296Situaciones diversas
Al portalámparas de las luces posteriores interiores se accede des-
de el lado interior del portón del maletero.
–Compruebe qué lámpara está averiada.
– Introduzca un destornillador desde arriba por la ranura
⇒ fig. 219 y extraiga la cubierta haciendo palanca.
– Haga presión sobre las lengüetas A
⇒ fig. 220 en el sentido
de las flechas y extraiga el portalámparas tirando en el sentido
que indica la flecha B
.
– Cambiar lámparas ⇒ página 296 ⇒ página 297.
ATENCIÓN
Si sustituye una lámpara de un piloto con LED's, no tire excesivamente
del portalámparas, para no forzar el cableado del módulo de LED’s.
 Cambio de lámparas
Las lámparas del portalámparas pueden cambiarse con to-
da facilidad.
Fig. 221 Ubicación de las
lámparas de incandes-
cencia en el portalámpa-
ras. Ejemplo: Luces pos-
teriores en el portón del
maletero
Las lámparas van fijadas con un cierre de bayoneta. La dotación de
las lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala.
– Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 297.

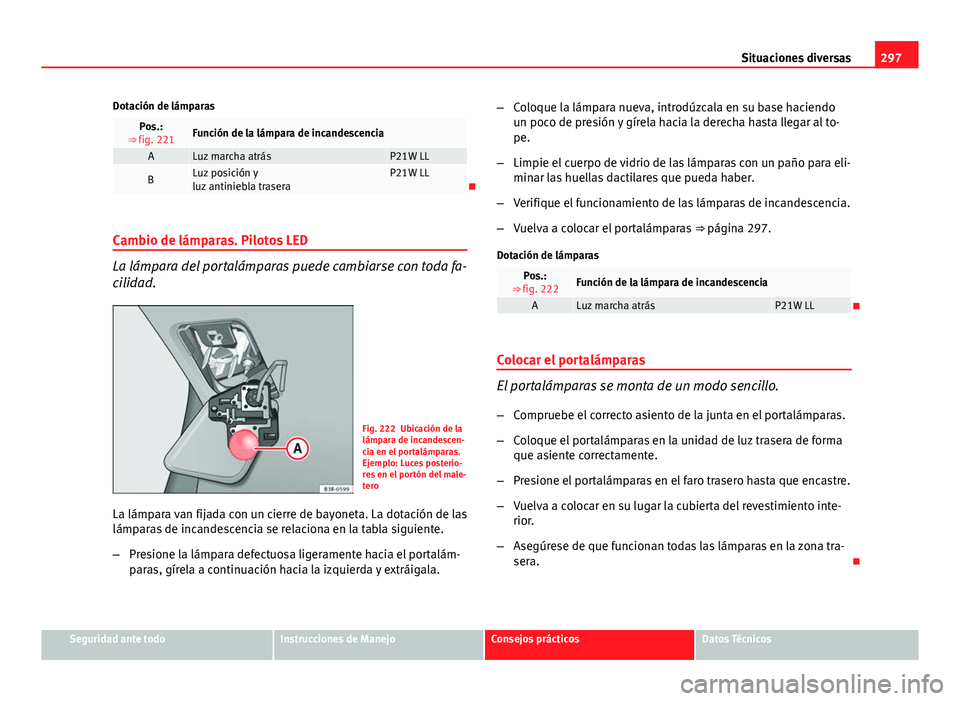

297
Situaciones diversas
Dotación de lámparas
Pos.:
⇒ fig. 221Función de la lámpara de incandescencia
ALuz marcha atrásP21W LL
BLuz posición y
luz antiniebla traseraP21W LL
Cambio de lámparas. Pilotos LED
La lámpara del portalámparas puede cambiarse con toda fa-
cilidad.
Fig. 222 Ubicación de la
lámpara de incandescen-
cia en el portalámparas.
Ejemplo: Luces posterio-
res en el portón del male-
tero
La lámpara van fijada con un cierre de bayoneta. La dotación de las
lámparas de incandescencia se relaciona en la tabla siguiente.
– Presione la lámpara defectuosa ligeramente hacia el portalám-
paras, gírela a continuación hacia la izquierda y extráigala. –
Coloque la lámpara nueva, introdúzcala en su base haciendo
un poco de presión y gírela hacia la derecha hasta llegar al to-
pe.
– Limpie el cuerpo de vidrio de las lámparas con un paño para eli-
minar las huellas dactilares que pueda haber.
– Verifique el funcionamiento de las lámparas de incandescencia.
– Vuelva a colocar el portalámparas ⇒ página 297.
Dotación de lámparas
Pos.:
⇒ fig. 222Función de la lámpara de incandescencia
ALuz marcha atrásP21W LL
Colocar el portalámparas
El portalámparas se monta de un modo sencillo.
– Compruebe el correcto asiento de la junta en el portalámparas.
– Coloque el portalámparas en la unidad de luz trasera de forma
que asiente correctamente.
– Presione el portalámparas en el faro trasero hasta que encastre.
– Vuelva a colocar en su lugar la cubierta del revestimiento inte-
rior.
– Asegúrese de que funcionan todas las lámparas en la zona tra-
sera. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

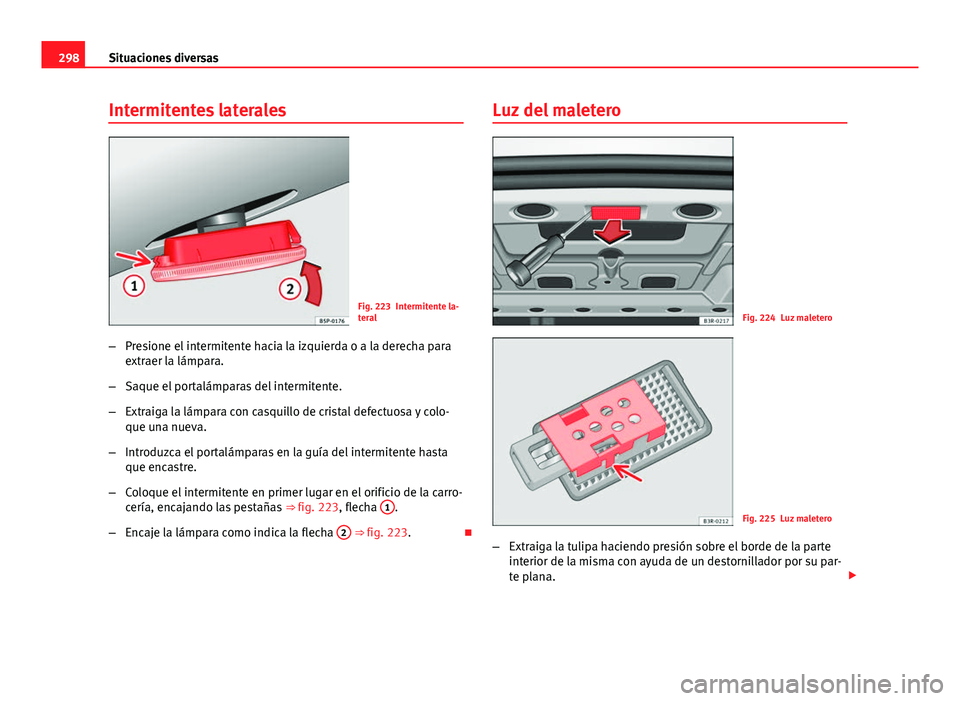

298Situaciones diversas
Intermitentes laterales
Fig. 223 Intermitente la-
teral
– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y colo-
que una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒ fig. 223, flecha 1
.
– Encaje la lámpara como indica la flecha 2
⇒ fig. 223.Luz del maletero
Fig. 224 Luz maletero
Fig. 225 Luz maletero
– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma con ayuda de un destornillador por su par-
te plana. 
