Seat Exeo ST 2010 Manual de instrucciones (in Spanish)

209
Conducción y medio ambiente
Fabricación
● Uso de material reciclado para la fabricación de piezas de plástico
● Renuncia a la utilización de disolventes para la conservación en espa-
cios huecos
● Productos conservantes aplicados para el transporte exentos de disol-
ventes
● Empleo de pegamentos sin disolventes
● Supresión del CFC en la producción
● Amplia utilización de residuos para la producción de energía y materia-
les auxiliares
● Reducción de la cantidad de aguas residuales
● Utilización de instalaciones para la recuperación de calor residual
● Empleo de pintura soluble en base acuosa 
Viajes al extranjero Observaciones
Para viajes al extranjero, hay que tener también en cuenta lo siguiente:
● En los vehículos de gasolina y equipados con catalizador hay que tener
en cuenta que durante el viaje se pueda disponer de gasolina sin plomo.
Véase el capítulo “Repostar”. Los clubs automovilísticos le informarán so-
bre la red de estaciones de servicio que tienen gasolina sin plomo.
● En algunos países es posible que el modelo de su coche no se comer-
cialice, de modo que no dispongan de algunos recambios pare el mismo, o
que los Servicios Técnicos sólo puedan hacer limitadas reparaciones.
Los Distribuidores SEAT y los respectivos importadores le facilitarán gusto-
samente información sobre los preparativos de tipo técnico que hay que ha- cer en su vehículo, así como el mantenimiento que se necesite y las posibi-
lidades de reparación.

Pegar adhesivos en los faros
Si se conduce por países en los que se circula por el lado contrario al que
se hace en el país de origen, la luz de cruce asimétrica deslumbra a los con-
ductores que vienen en sentido contrario.
Para evitar deslumbrarlos hay que cubrir ciertas zonas de los cristales de
los faros con adhesivos antideslumbrantes. En cualquier Servicio Técnico
podrá recibir más información.
En los vehículos equipados con faros autodireccionables, deberá desconec-
tarse previamente el sistema de giro. Para ello acuda a un taller especializa-
do. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

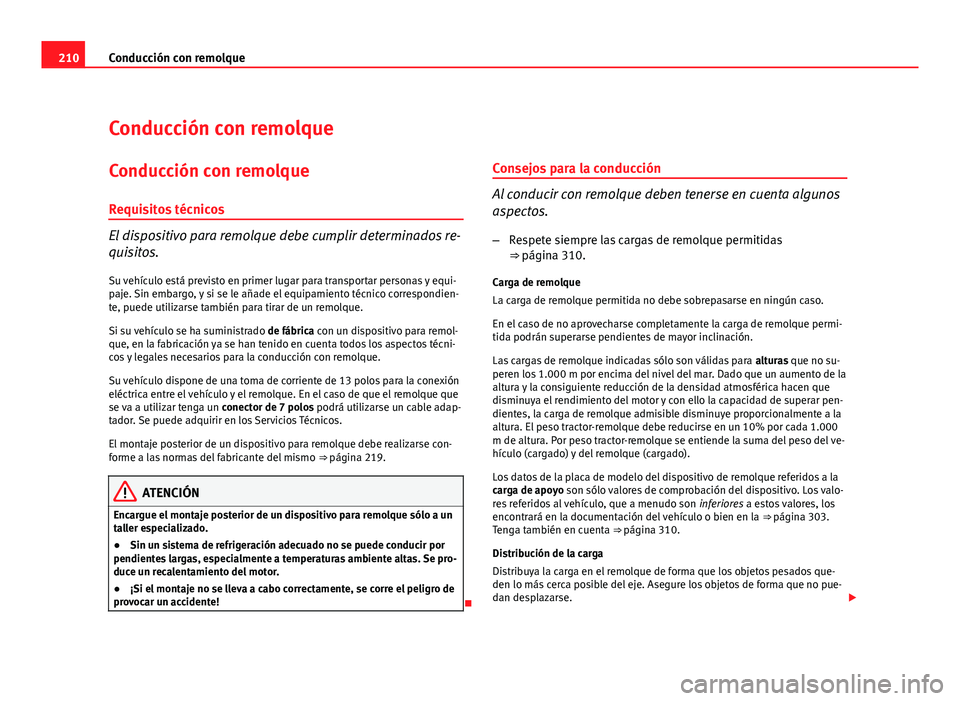

210Conducción con remolque
Conducción con remolque
Conducción con remolque
Requisitos técnicos
El dispositivo para remolque debe cumplir determinados re-
quisitos.
Su vehículo está previsto en primer lugar para transportar personas y equi-
paje. Sin embargo, y si se le añade el equipamiento técnico correspondien-
te, puede utilizarse también para tirar de un remolque.
Si su vehículo se ha suministrado de fábrica con un dispositivo para remol-
que, en la fabricación ya se han tenido en cuenta todos los aspectos técni-
cos y legales necesarios para la conducción con remolque.
Su vehículo dispone de una toma de corriente de 13 polos para la conexión
eléctrica entre el vehículo y el remolque. En el caso de que el remolque que
se va a utilizar tenga un conector de 7 polos podrá utilizarse un cable adap-
tador. Se puede adquirir en los Servicios Técnicos.
El montaje posterior de un dispositivo para remolque debe realizarse con-
forme a las normas del fabricante del mismo ⇒ página 219.
ATENCIÓN
Encargue el montaje posterior de un dispositivo para remolque sólo a un
taller especializado.
● Sin un sistema de refrigeración adecuado no se puede conducir por
pendientes largas, especialmente a temperaturas ambiente altas. Se pro-
duce un recalentamiento del motor.
● ¡Si el montaje no se lleva a cabo correctamente, se corre el peligro de
provocar un accidente!
 Consejos para la conducción
Al conducir con remolque deben tenerse en cuenta algunos
aspectos.
– Respete siempre las cargas de remolque permitidas
⇒ página 310.
Carga de remolque
La carga de remolque permitida no debe sobrepasarse en ningún caso.
En el caso de no aprovecharse completamente la carga de remolque permi-
tida podrán superarse pendientes de mayor inclinación.
Las cargas de remolque indicadas sólo son válidas para alturas que no su-
peren los 1.000 m por encima del nivel del mar. Dado que un aumento de la
altura y la consiguiente reducción de la densidad atmosférica hacen que
disminuya el rendimiento del motor y con ello la capacidad de superar pen-
dientes, la carga de remolque admisible disminuye proporcionalmente a la
altura. El peso tractor-remolque debe reducirse en un 10% por cada 1.000
m de altura. Por peso tractor-remolque se entiende la suma del peso del ve-
hículo (cargado) y del remolque (cargado).
Los datos de la placa de modelo del dispositivo de remolque referidos a la
carga de apoyo son sólo valores de comprobación del dispositivo. Los valo-
res referidos al vehículo, que a menudo son inferiores a estos valores, los
encontrará en la documentación del vehículo o bien en la ⇒ página 303.
Tenga también en cuenta ⇒ página 310.
Distribución de la carga
Distribuya la carga en el remolque de forma que los objetos pesados que-
den lo más cerca posible del eje. Asegure los objetos de forma que no pue- dan desplazarse. 

211
Conducción con remolque

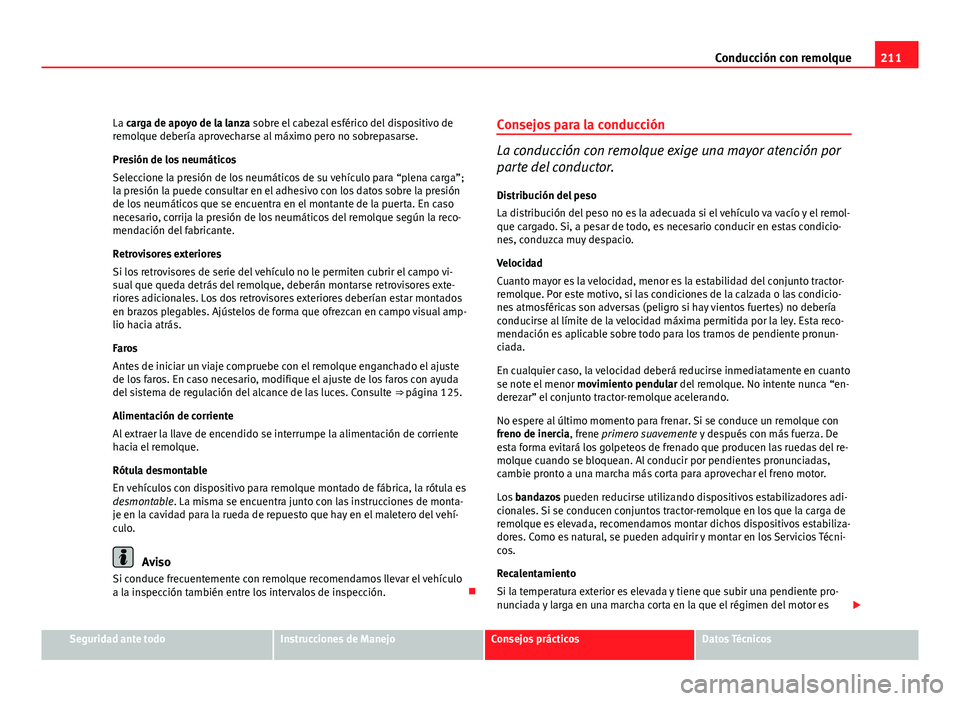

La carga de apoyo de la lanza sobre el cabezal esférico del dispositivo de
remolque debería aprovecharse al máximo pero no sobrepasarse.
Presión de los neumáticos
Seleccione la presión de los neumáticos de su vehículo para “plena carga”;
la presión la puede consultar en el adhesivo con los datos sobre la presión
de los neumáticos que se encuentra en el montante de la puerta. En caso
necesario, corrija la presión de los neumáticos del remolque según la reco-
mendación del fabricante.
Retrovisores exteriores
Si los retrovisores de serie del vehículo no le permiten cubrir el campo vi-
sual que queda detrás del remolque, deberán montarse retrovisores exte-
riores adicionales. Los dos retrovisores exteriores deberían estar montados
en brazos plegables. Ajústelos de forma que ofrezcan en campo visual amp-
lio hacia atrás.
Faros
Antes de iniciar un viaje compruebe con el remolque enganchado el ajuste
de los faros. En caso necesario, modifique el ajuste de los faros con ayuda
del sistema de regulación del alcance de las luces. Consulte ⇒ página 125.
Alimentación de corriente
Al extraer la llave de encendido se interrumpe la alimentación de corriente
hacia el remolque.
Rótula desmontable
En vehículos con dispositivo para remolque montado de fábrica, la rótula es
desmontable. La misma se encuentra junto con las instrucciones de monta-
je en la cavidad para la rueda de repuesto que hay en el maletero del vehí-
culo.
Aviso
Si conduce frecuentemente con remolque recomendamos llevar el vehículo
a la inspección también entre los intervalos de inspección. Consejos para la conducción
La conducción con remolque exige una mayor atención por
parte del conductor.
Distribución del peso
La distribución del peso no es la adecuada si el vehículo va vacío y el remol-
que cargado. Si, a pesar de todo, es necesario conducir en estas condicio-
nes, conduzca muy despacio.
Velocidad
Cuanto mayor es la velocidad, menor es la estabilidad del conjunto tractor-
remolque. Por este motivo, si las condiciones de la calzada o las condicio-
nes atmosféricas son adversas (peligro si hay vientos fuertes) no debería
conducirse al límite de la velocidad máxima permitida por la ley. Esta reco-
mendación es aplicable sobre todo para los tramos de pendiente pronun-
ciada.
En cualquier caso, la velocidad deberá reducirse inmediatamente en cuanto
se note el menor movimiento pendular del remolque. No intente nunca “en-
derezar” el conjunto tractor-remolque acelerando.
No espere al último momento para frenar. Si se conduce un remolque con
freno de inercia, frene primero suavemente y después con más fuerza. De
esta forma evitará los golpeteos de frenado que producen las ruedas del re-
molque cuando se bloquean. Al conducir por pendientes pronunciadas,
cambie pronto a una marcha más corta para aprovechar el freno motor.
Los bandazos pueden reducirse utilizando dispositivos estabilizadores adi-
cionales. Si se conducen conjuntos tractor-remolque en los que la carga de
remolque es elevada, recomendamos montar dichos dispositivos estabiliza-
dores. Como es natural, se pueden adquirir y montar en los Servicios Técni-
cos.
Recalentamiento
Si la temperatura exterior es elevada y tiene que subir una pendiente pro-
nunciada y larga en una marcha corta en la que el régimen del motor es 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

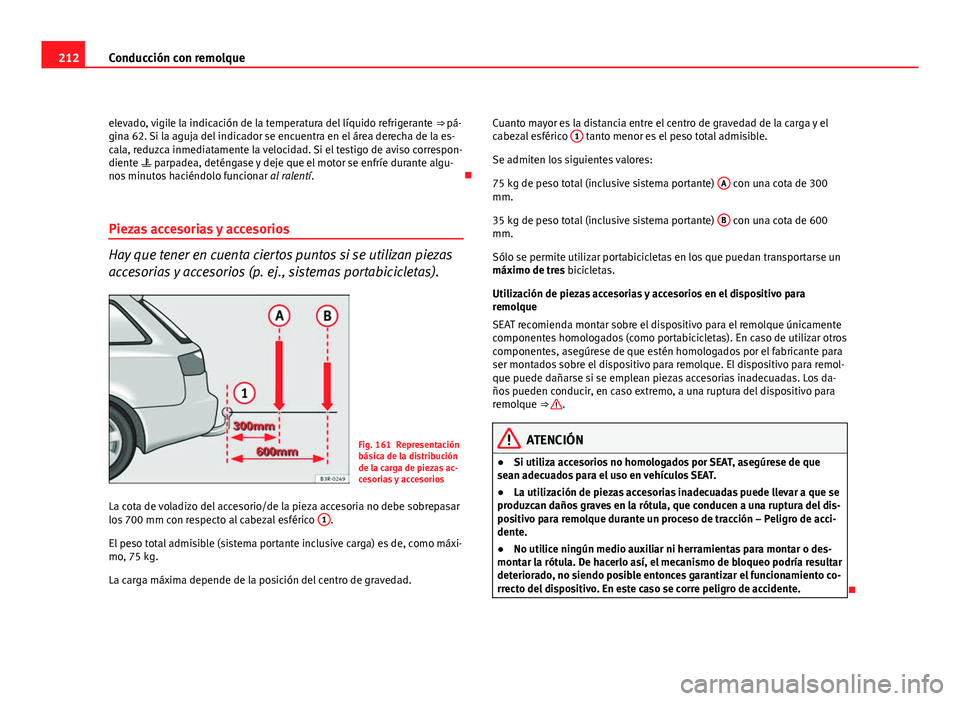

212Conducción con remolque
elevado, vigile la indicación de la temperatura del líquido refrigerante ⇒ pá-
gina 62. Si la aguja del indicador se encuentra en el área derecha de la es-
cala, reduzca inmediatamente la velocidad. Si el testigo de aviso correspon-
diente  parpadea, deténgase y deje que el motor se enfríe durante algu-
nos minutos haciéndolo funcionar al ralentí. 
Piezas accesorias y accesorios
Hay que tener en cuenta ciertos puntos si se utilizan piezas
accesorias y accesorios (p. ej., sistemas portabicicletas).
Fig. 161 Representación
básica de la distribución
de la carga de piezas ac-
cesorias y accesorios
La cota de voladizo del accesorio/de la pieza accesoria no debe sobrepasar
los 700 mm con respecto al cabezal esférico 1
.
El peso total admisible (sistema portante inclusive carga) es de, como máxi-
mo, 75 kg.
La carga máxima depende de la posición del centro de gravedad. Cuanto mayor es la distancia entre el centro de gravedad de la carga y el
cabezal esférico
1
tanto menor es el peso total admisible.
Se admiten los siguientes valores:
75 kg de peso total (inclusive sistema portante) A
con una cota de 300
mm.
35 kg de peso total (inclusive sistema portante) B
con una cota de 600
mm.
Sólo se permite utilizar portabicicletas en los que puedan transportarse un
máximo de tres bicicletas.
Utilización de piezas accesorias y accesorios en el dispositivo para
remolque
SEAT recomienda montar sobre el dispositivo para el remolque únicamente
componentes homologados (como portabicicletas). En caso de utilizar otros
componentes, asegúrese de que estén homologados por el fabricante para
ser montados sobre el dispositivo para remolque. El dispositivo para remol-
que puede dañarse si se emplean piezas accesorias inadecuadas. Los da-
ños pueden conducir, en caso extremo, a una ruptura del dispositivo para
remolque ⇒ 
.
ATENCIÓN
● Si utiliza accesorios no homologados por SEAT, asegúrese de que
sean adecuados para el uso en vehículos SEAT.
● La utilización de piezas accesorias inadecuadas puede llevar a que se
produzcan daños graves en la rótula, que conducen a una ruptura del dis-
positivo para remolque durante un proceso de tracción – Peligro de acci-
dente.
● No utilice ningún medio auxiliar ni herramientas para montar o des-
montar la rótula. De hacerlo así, el mecanismo de bloqueo podría resultar
deteriorado, no siendo posible entonces garantizar el funcionamiento co-
rrecto del dispositivo. En este caso se corre peligro de accidente.


213
Conducción con remolque

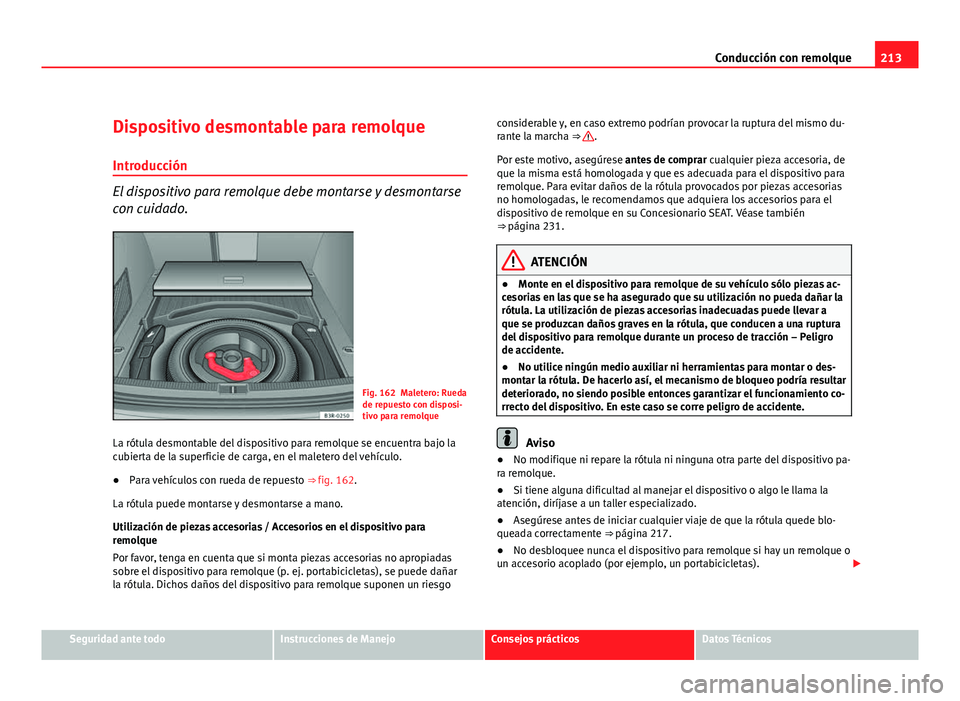

Dispositivo desmontable para remolque Introducción
El dispositivo para remolque debe montarse y desmontarse
con cuidado.
Fig. 162 Maletero: Rueda
de repuesto con disposi-
tivo para remolque
La rótula desmontable del dispositivo para remolque se encuentra bajo la
cubierta de la superficie de carga, en el maletero del vehículo.
● Para vehículos con rueda de repuesto ⇒ fig. 162.
La rótula puede montarse y desmontarse a mano.
Utilización de piezas accesorias / Accesorios en el dispositivo para
remolque
Por favor, tenga en cuenta que si monta piezas accesorias no apropiadas
sobre el dispositivo para remolque (p. ej. portabicicletas), se puede dañar
la rótula. Dichos daños del dispositivo para remolque suponen un riesgo considerable y, en caso extremo podrían provocar la ruptura del mismo du-
rante la marcha ⇒ 
.
Por este motivo, asegúrese antes de comprar cualquier pieza accesoria, de
que la misma está homologada y que es adecuada para el dispositivo para
remolque. Para evitar daños de la rótula provocados por piezas accesorias
no homologadas, le recomendamos que adquiera los accesorios para el
dispositivo de remolque en su Concesionario SEAT. Véase también
⇒ página 231.
ATENCIÓN
● Monte en el dispositivo para remolque de su vehículo sólo piezas ac-
cesorias en las que se ha asegurado que su utilización no pueda dañar la
rótula. La utilización de piezas accesorias inadecuadas puede llevar a
que se produzcan daños graves en la rótula, que conducen a una ruptura
del dispositivo para remolque durante un proceso de tracción – Peligro
de accidente.
● No utilice ningún medio auxiliar ni herramientas para montar o des-
montar la rótula. De hacerlo así, el mecanismo de bloqueo podría resultar
deteriorado, no siendo posible entonces garantizar el funcionamiento co-
rrecto del dispositivo. En este caso se corre peligro de accidente.
Aviso
● No modifique ni repare la rótula ni ninguna otra parte del dispositivo pa-
ra remolque.
● Si tiene alguna dificultad al manejar el dispositivo o algo le llama la
atención, diríjase a un taller especializado.
● Asegúrese antes de iniciar cualquier viaje de que la rótula quede blo-
queada correctamente ⇒ página 217.
● No desbloquee nunca el dispositivo para remolque si hay un remolque o
un accesorio acoplado (por ejemplo, un portabicicletas). 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

214Conducción con remolque
● Se debería retirar la rótula si se conduce sin remolque. Asegúrese de
que el tapón está bien colocado en el tubo de enclavamiento.
● Desmonte la rótula antes de limpiar el vehículo con un aparato de vapor
a presión Asegúrese de que el tapón está bien colocado en el tubo de en-
clavamiento. 

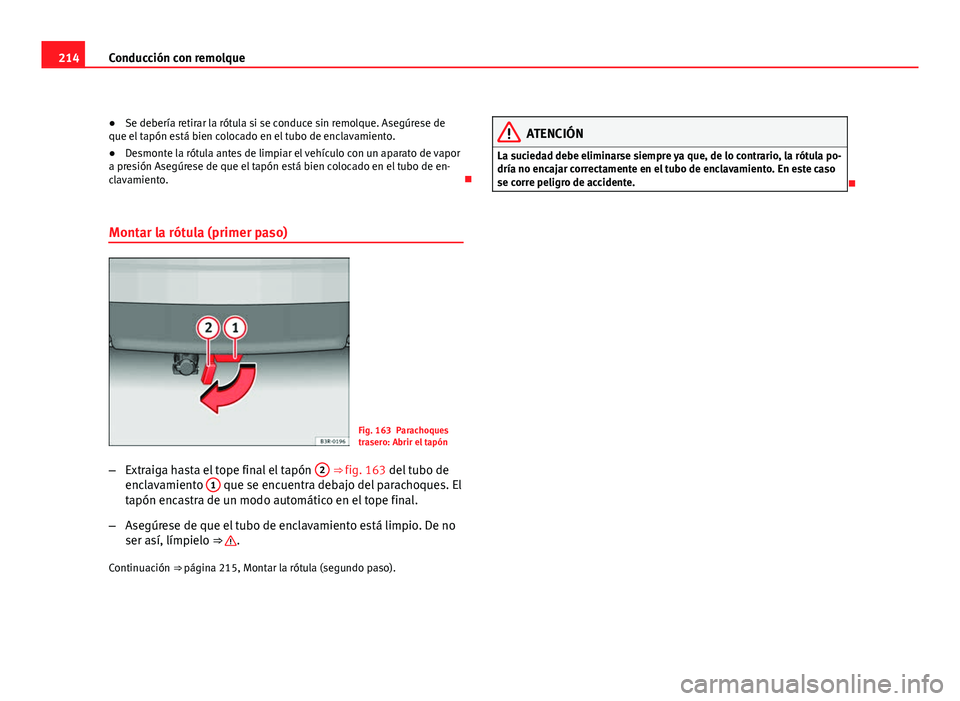

Montar la rótula (primer paso)
Fig. 163 Parachoques
trasero: Abrir el tapón
– Extraiga hasta el tope final el tapón 2
⇒ fig. 163 del tubo de
enclavamiento 1 que se encuentra debajo del parachoques. El
tapón encastra de un modo automático en el tope final.
– Asegúrese de que el tubo de enclavamiento está limpio. De no
ser así, límpielo ⇒ 
.
Continuación ⇒ página 215, Montar la rótula (segundo paso).
ATENCIÓN
La suciedad debe eliminarse siempre ya que, de lo contrario, la rótula po-
dría no encajar correctamente en el tubo de enclavamiento. En este caso
se corre peligro de accidente.


215
Conducción con remolque

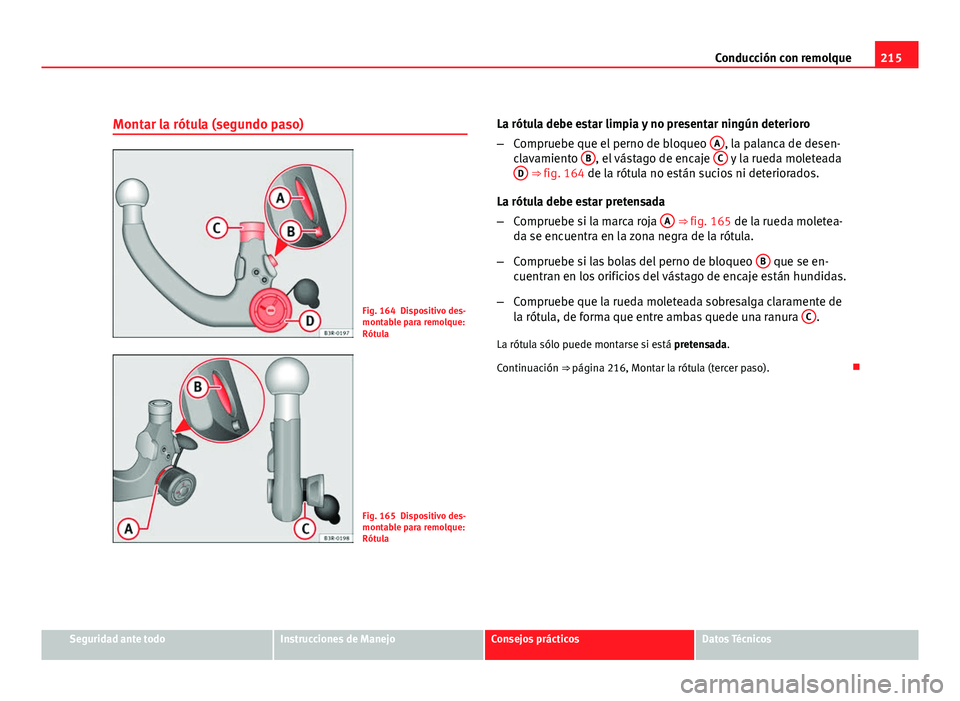

Montar la rótula (segundo paso)
Fig. 164 Dispositivo des-
montable para remolque:
Rótula
Fig. 165 Dispositivo des-
montable para remolque:
Rótula La rótula debe estar limpia y no presentar ningún deterioro
–
Compruebe que el perno de bloqueo A
, la palanca de desen-
clavamiento B, el vástago de encaje C y la rueda moleteada
D ⇒ fig. 164 de la rótula no están sucios ni deteriorados.
La rótula debe estar pretensada
– Compruebe si la marca roja A
⇒ fig. 165 de la rueda moletea-
da se encuentra en la zona negra de la rótula.
– Compruebe si las bolas del perno de bloqueo B
que se en-
cuentran en los orificios del vástago de encaje están hundidas.
– Compruebe que la rueda moleteada sobresalga claramente de
la rótula, de forma que entre ambas quede una ranura C
.
La rótula sólo puede montarse si está pretensada.
Continuación ⇒  página 216, Montar la rótula (tercer paso). 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

216Conducción con remolque

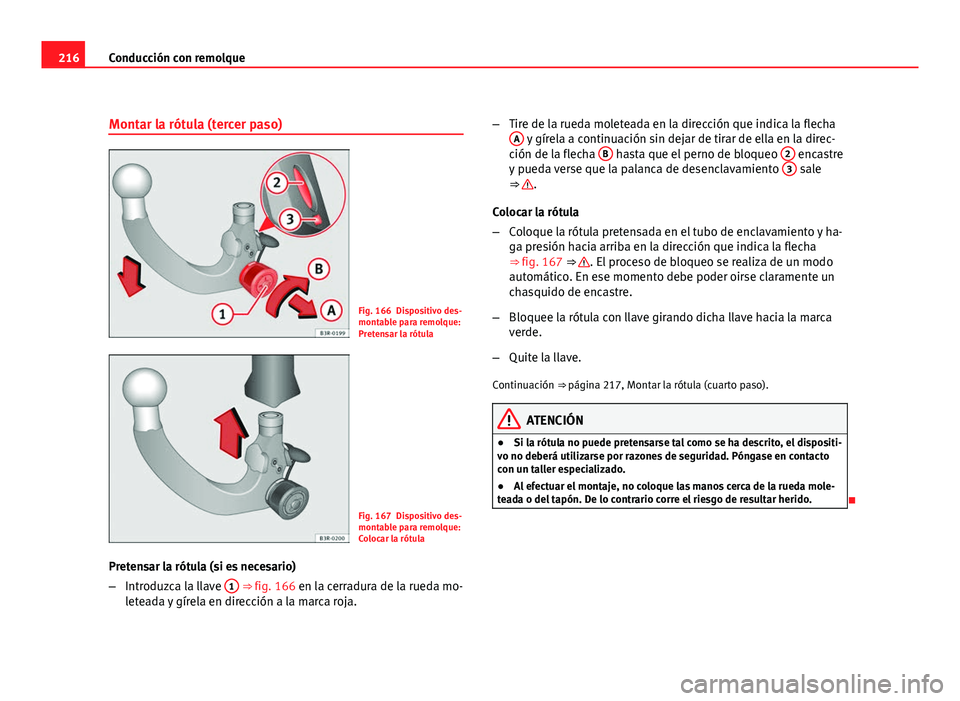

Montar la rótula (tercer paso)
Fig. 166 Dispositivo des-
montable para remolque:
Pretensar la rótula
Fig. 167 Dispositivo des-
montable para remolque:
Colocar la rótula
Pretensar la rótula (si es necesario)
– Introduzca la llave 1
⇒ fig. 166 en la cerradura de la rueda mo-
leteada y gírela en dirección a la marca roja. –
Tire de la rueda moleteada en la dirección que indica la flecha
A
y gírela a continuación sin dejar de tirar de ella en la direc-
ción de la flecha B hasta que el perno de bloqueo 2 encastre
y pueda verse que la palanca de desenclavamiento 3 sale
⇒ .
Colocar la rótula
– Coloque la rótula pretensada en el tubo de enclavamiento y ha-
ga presión hacia arriba en la dirección que indica la flecha
⇒ fig. 167 ⇒ 
. El proceso de bloqueo se realiza de un modo
automático. En ese momento debe poder oirse claramente un
chasquido de encastre.
– Bloquee la rótula con llave girando dicha llave hacia la marca
verde.
– Quite la llave.
Continuación ⇒  página 217, Montar la rótula (cuarto paso).
ATENCIÓN
● Si la rótula no puede pretensarse tal como se ha descrito, el dispositi-
vo no deberá utilizarse por razones de seguridad. Póngase en contacto
con un taller especializado.
● Al efectuar el montaje, no coloque las manos cerca de la rueda mole-
teada o del tapón. De lo contrario corre el riesgo de resultar herido.


217
Conducción con remolque

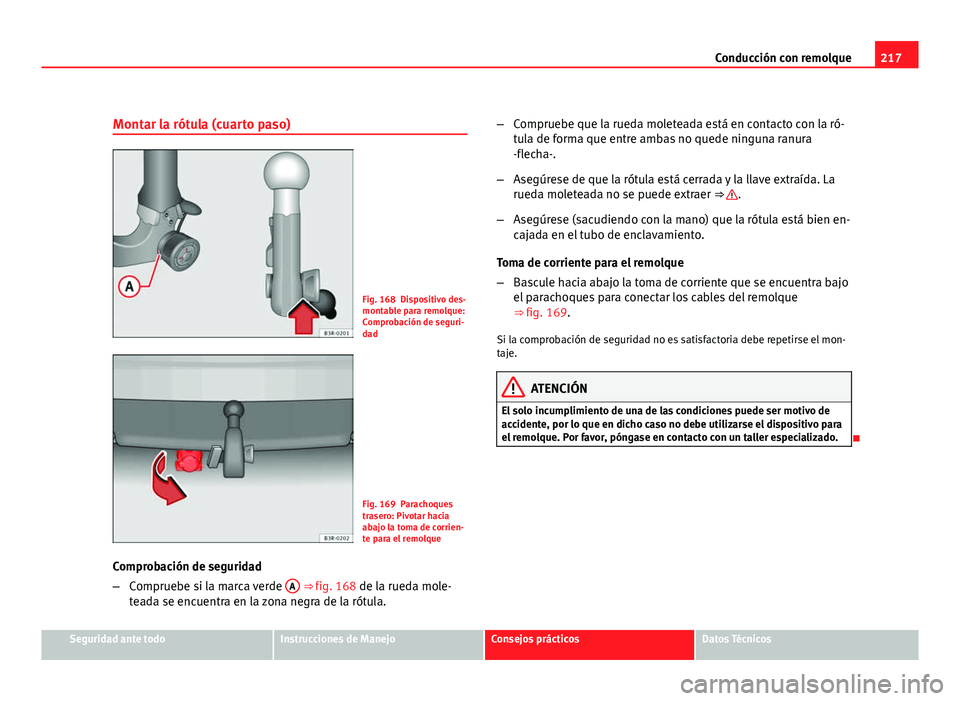

Montar la rótula (cuarto paso)
Fig. 168 Dispositivo des-
montable para remolque:
Comprobación de seguri-
dad
Fig. 169 Parachoques
trasero: Pivotar hacia
abajo la toma de corrien-
te para el remolque
Comprobación de seguridad
– Compruebe si la marca verde A
⇒ fig. 168 de la rueda mole-
teada se encuentra en la zona negra de la rótula. –
Compruebe que la rueda moleteada está en contacto con la ró-
tula de forma que entre ambas no quede ninguna ranura
-flecha-.
– Asegúrese de que la rótula está cerrada y la llave extraída. La
rueda moleteada no se puede extraer ⇒ 
.
– Asegúrese (sacudiendo con la mano) que la rótula está bien en-
cajada en el tubo de enclavamiento.
Toma de corriente para el remolque
– Bascule hacia abajo la toma de corriente que se encuentra bajo
el parachoques para conectar los cables del remolque
⇒ fig. 169.
Si la comprobación de seguridad no es satisfactoria debe repetirse el mon-
taje.
ATENCIÓN
El solo incumplimiento de una de las condiciones puede ser motivo de
accidente, por lo que en dicho caso no debe utilizarse el dispositivo para
el remolque. Por favor, póngase en contacto con un taller especializado.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

218Conducción con remolque

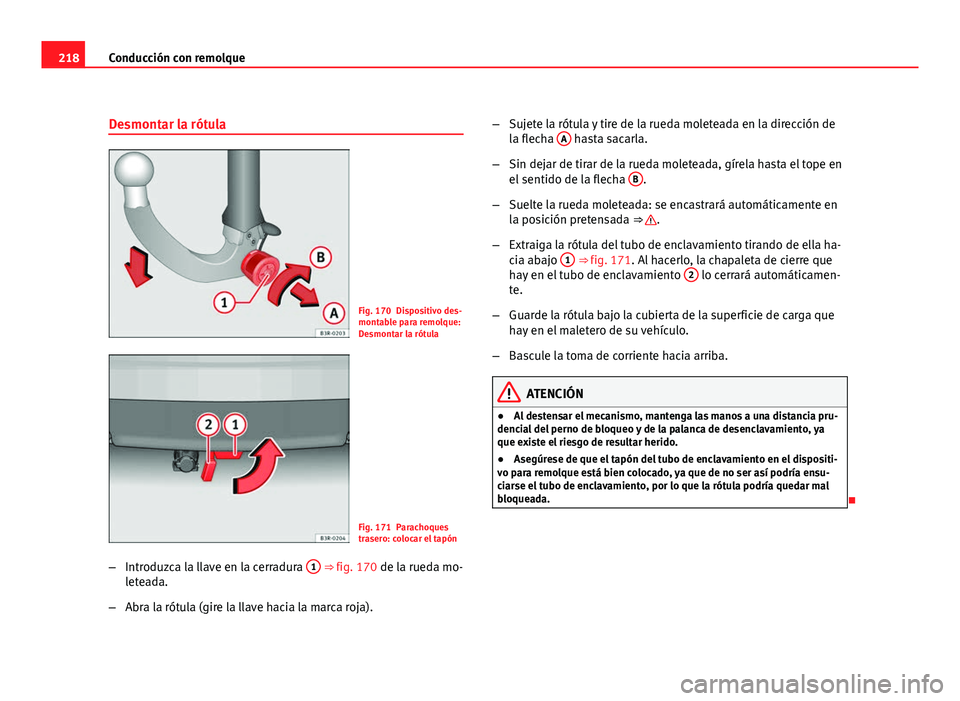

Desmontar la rótula
Fig. 170 Dispositivo des-
montable para remolque:
Desmontar la rótula
Fig. 171 Parachoques
trasero: colocar el tapón
– Introduzca la llave en la cerradura 1
⇒ fig. 170 de la rueda mo-
leteada.
– Abra la rótula (gire la llave hacia la marca roja). –
Sujete la rótula y tire de la rueda moleteada en la dirección de
la flecha A
hasta sacarla.
– Sin dejar de tirar de la rueda moleteada, gírela hasta el tope en
el sentido de la flecha B
.
– Suelte la rueda moleteada: se encastrará automáticamente en
la posición pretensada ⇒ 
.
– Extraiga la rótula del tubo de enclavamiento tirando de ella ha-
cia abajo 1
⇒ fig. 171. Al hacerlo, la chapaleta de cierre que
hay en el tubo de enclavamiento 2 lo cerrará automáticamen-
te.
– Guarde la rótula bajo la cubierta de la superficie de carga que
hay en el maletero de su vehículo.
– Bascule la toma de corriente hacia arriba.
ATENCIÓN
● Al destensar el mecanismo, mantenga las manos a una distancia pru-
dencial del perno de bloqueo y de la palanca de desenclavamiento, ya
que existe el riesgo de resultar herido.
● Asegúrese de que el tapón del tubo de enclavamiento en el dispositi-
vo para remolque está bien colocado, ya que de no ser así podría ensu-
ciarse el tubo de enclavamiento, por lo que la rótula podría quedar mal
bloqueada.

