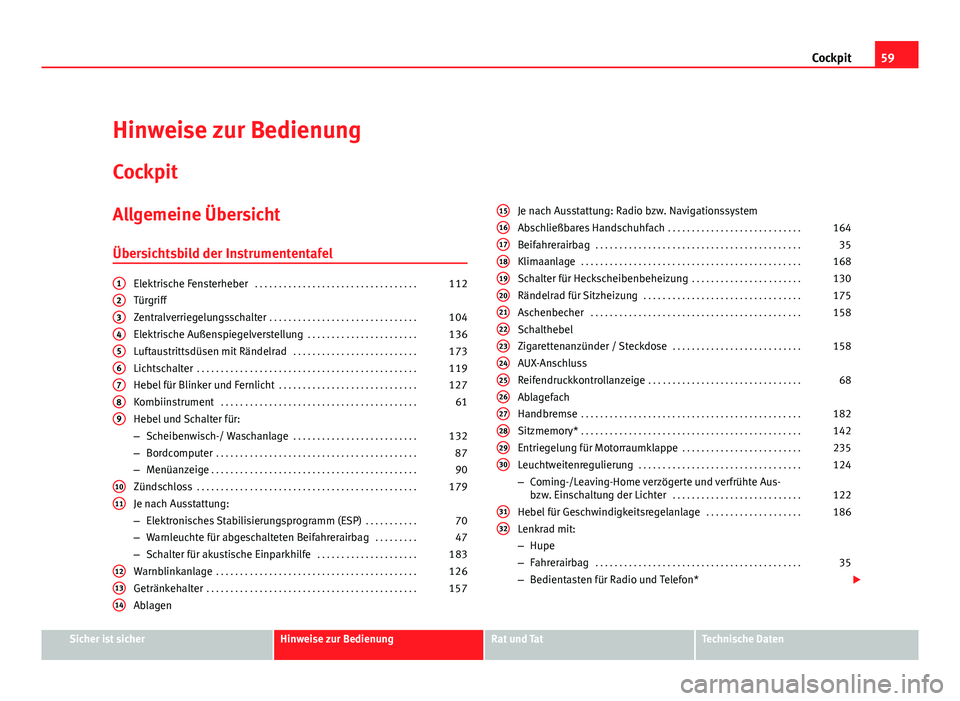

Cockpit
Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersichtsbild der Instrumententafel
Elektrische Fensterheber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Türgriff
Zentralverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Elektrische Außenspiegelverstellung . . . . . . . . . . . . . . . . . . . . . . .136
Luftaustrittsdüsen mit Rändelrad . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Hebel für Blinker und Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Kombiinstrument . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Hebel und Schalter für:
– Scheibenwisch-/ Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . 132
– Bordcomputer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
– Menüanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Je nach Ausstattung:
– Elektronisches Stabilisierungsprogramm (ESP) . . . . . . . . . . .70
– Warnleuchte für abgeschalteten Beifahrerairbag . . . . . . . . .47
– Schalter für akustische Einparkhilfe . . . . . . . . . . . . . . . . . . . . .183
Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Ablagen
123456789
1011
121314
Je nach Ausstattung: Radio bzw. Navigationssystem
Abschließbares Handschuhfach
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Beifahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Klimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Schalter für Heckscheibenbeheizung . . . . . . . . . . . . . . . . . . . . . . .130
Rändelrad für Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Aschenbecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Schalthebel
Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
AUX-Anschluss
Reifendruckkontrollanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Ablagefach
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
Sitzmemory* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Entriegelung für Motorraumklappe . . . . . . . . . . . . . . . . . . . . . . . . .235
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
– Coming-/Leaving-Home verzögerte und verfrühte Aus-
bzw. Einschaltung der Lichter . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Hebel für Geschwindigkeitsregelanlage . . . . . . . . . . . . . . . . . . . .186
Lenkrad mit:
– Hupe
– Fahrerairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
– Bedientasten für Radio und Telefon* 
15161718192021222324252627282930
3132
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

60Cockpit
Verstellbare Lenksäule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Platz für Bordunterlagen / Knieairbag* . . . . . . . . . . . . . . . . . . . . .35
33
34Hinweis

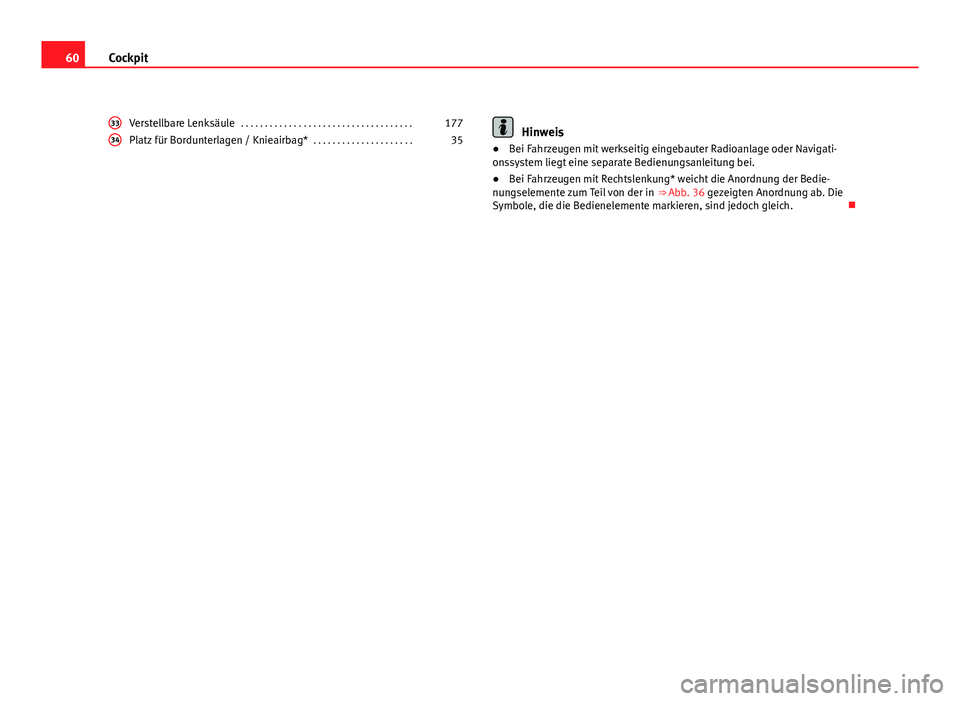

● Bei Fahrzeugen mit werkseitig eingebauter Radioanlage oder Navigati-
onssystem liegt eine separate Bedienungsanleitung bei.
● Bei Fahrzeugen mit Rechtslenkung* weicht die Anordnung der Bedie-
nungselemente zum Teil von der in ⇒ Abb. 36 gezeigten Anordnung ab. Die
Symbole, die die Bedienelemente markieren, sind jedoch gleich. 

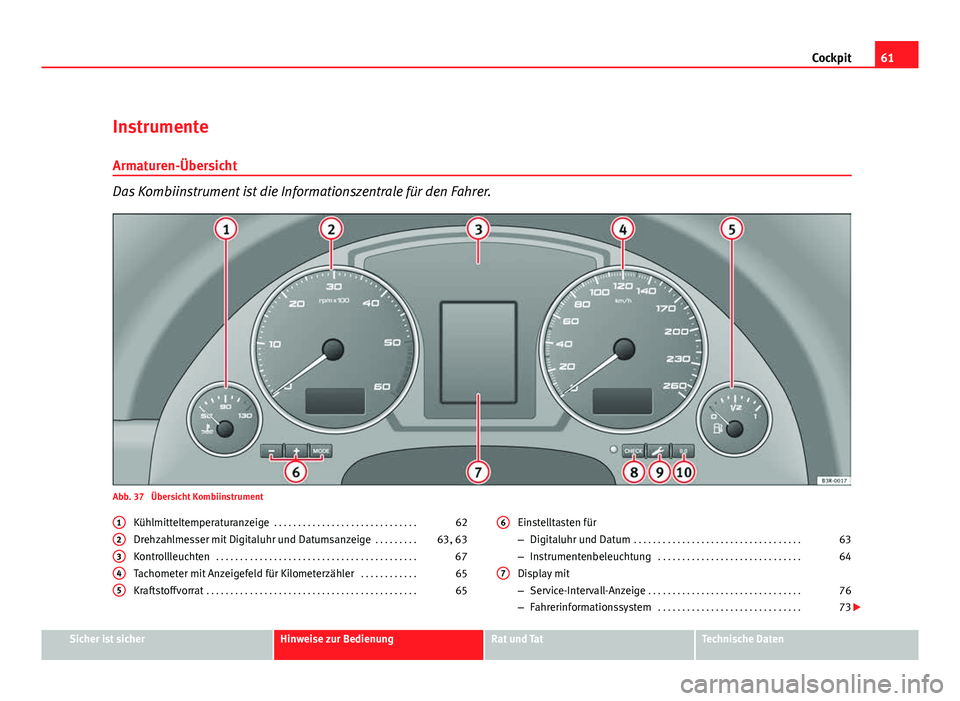

61
Cockpit
Instrumente
Armaturen-Übersicht
Das Kombiinstrument ist die Informationszentrale für den Fahrer.
Abb. 37 Übersicht Kombiinstrument Kühlmitteltemperaturanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Drehzahlmesser mit Digitaluhr und Datumsanzeige . . . . . . . . .63, 63
Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Tachometer mit Anzeigefeld für Kilometerzähler . . . . . . . . . . . .65
Kraftstoffvorrat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
1
2345
Einstelltasten für
–
Digitaluhr und Datum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Instrumentenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Display mit
– Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
– Fahrerinformationssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
6
7
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

62Cockpit
CHECK-Taste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Abruftaste für Service-Intervall-Anzeige . . . . . . . . . . . . . . . . . . . .76
Rückstelltaste für Tageskilometerzähler . . . . . . . . . . . . . . . . . . . .65

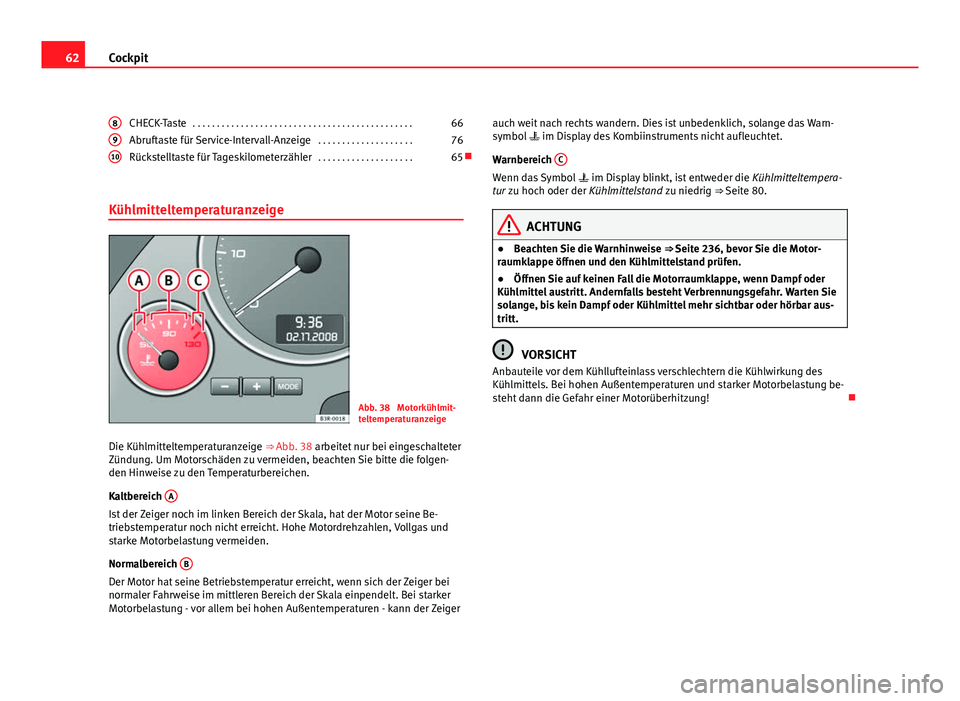

Kühlmitteltemperaturanzeige
Abb. 38 Motorkühlmit-
teltemperaturanzeige
Die Kühlmitteltemperaturanzeige ⇒ Abb. 38 arbeitet nur bei eingeschalteter Zündung. Um Motorschäden zu vermeiden, beachten Sie bitte die folgen-
den Hinweise zu den Temperaturbereichen.
Kaltbereich A
Ist der Zeiger noch im linken Bereich der Skala, hat der Motor seine Be-
triebstemperatur noch nicht erreicht. Hohe Motordrehzahlen, Vollgas und
starke Motorbelastung vermeiden.
Normalbereich B
Der Motor hat seine Betriebstemperatur erreicht, wenn sich der Zeiger bei
normaler Fahrweise im mittleren Bereich der Skala einpendelt. Bei starker
Motorbelastung - vor allem bei hohen Außentemperaturen - kann der Zeiger8
910
auch weit nach rechts wandern. Dies ist unbedenklich, solange das Warn-
symbol
 im Display des Kombiinstruments nicht aufleuchtet.
Warnbereich C
Wenn das Symbol
 im Display blinkt, ist entweder die Kühlmitteltempera-
tur zu hoch oder der Kühlmittelstand zu niedrig ⇒ Seite 80.
ACHTUNG
● Beachten Sie die Warnhinweise ⇒ Seite 236, bevor Sie die Motor-
raumklappe öffnen und den Kühlmittelstand prüfen.
● Öffnen Sie auf keinen Fall die Motorraumklappe, wenn Dampf oder
Kühlmittel austritt. Andernfalls besteht Verbrennungsgefahr. Warten Sie
solange, bis kein Dampf oder Kühlmittel mehr sichtbar oder hörbar aus-
tritt.
VORSICHT
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des
Kühlmittels. Bei hohen Außentemperaturen und starker Motorbelastung be-
steht dann die Gefahr einer Motorüberhitzung! 

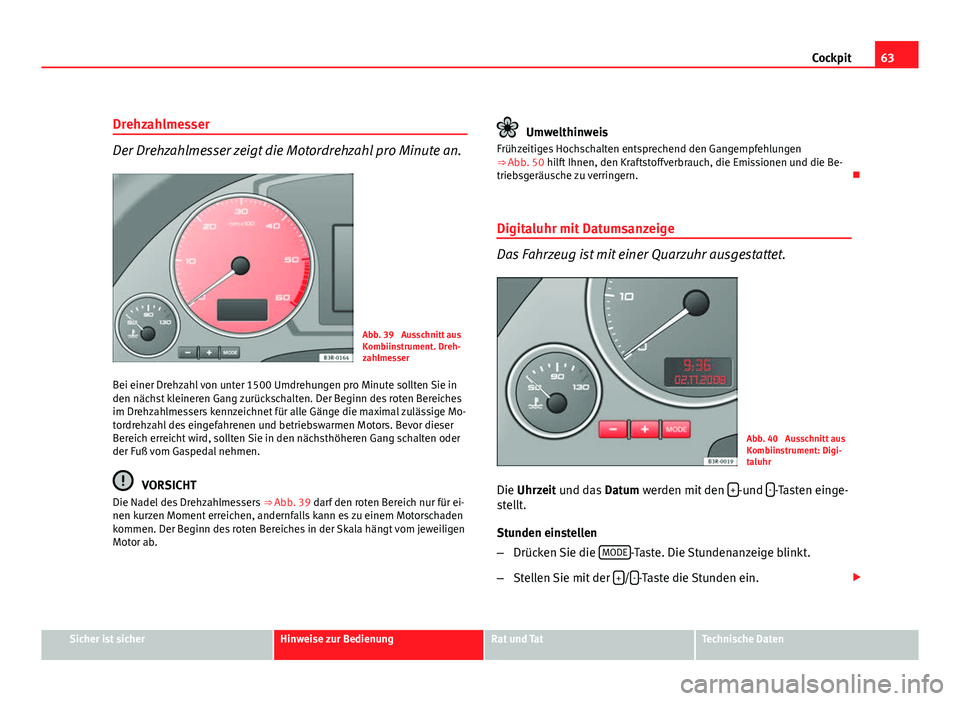

63
Cockpit
Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl pro Minute an.
Abb. 39 Ausschnitt aus
Kombiinstrument. Dreh-
zahlmesser
Bei einer Drehzahl von unter 1500 Umdrehungen pro Minute sollten Sie in
den nächst kleineren Gang zurückschalten. Der Beginn des roten Bereiches
im Drehzahlmessers kennzeichnet für alle Gänge die maximal zulässige Mo-
tordrehzahl des eingefahrenen und betriebswarmen Motors. Bevor dieser
Bereich erreicht wird, sollten Sie in den nächsthöheren Gang schalten oder
der Fuß vom Gaspedal nehmen.
VORSICHT
Die Nadel des Drehzahlmessers ⇒ Abb. 39 darf den roten Bereich nur für ei-
nen kurzen Moment erreichen, andernfalls kann es zu einem Motorschaden
kommen. Der Beginn des roten Bereiches in der Skala hängt vom jeweiligen
Motor ab.
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 50 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern. 
Digitaluhr mit Datumsanzeige
Das Fahrzeug ist mit einer Quarzuhr ausgestattet.
Abb. 40 Ausschnitt aus
Kombiinstrument: Digi-
taluhr
Die Uhrzeit und das Datum werden mit den +
-und --Tasten einge-
stellt.
Stunden einstellen
– Drücken Sie die MODE
-Taste. Die Stundenanzeige blinkt.
– Stellen Sie mit der +
/--Taste die Stunden ein. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

64Cockpit

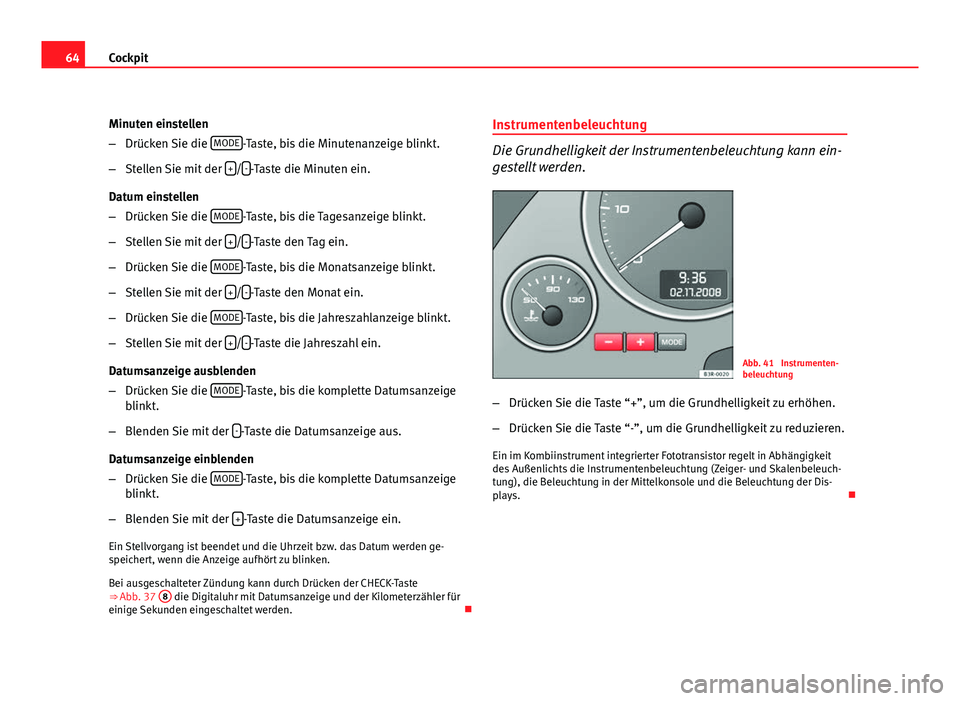

Minuten einstellen
–Drücken Sie die MODE
-Taste, bis die Minutenanzeige blinkt.
– Stellen Sie mit der +
/--Taste die Minuten ein.
Datum einstellen
– Drücken Sie die MODE
-Taste, bis die Tagesanzeige blinkt.
– Stellen Sie mit der +
/--Taste den Tag ein.
– Drücken Sie die MODE
-Taste, bis die Monatsanzeige blinkt.
– Stellen Sie mit der +
/--Taste den Monat ein.
– Drücken Sie die MODE
-Taste, bis die Jahreszahlanzeige blinkt.
– Stellen Sie mit der +
/--Taste die Jahreszahl ein.
Datumsanzeige ausblenden
– Drücken Sie die MODE
-Taste, bis die komplette Datumsanzeige
blinkt.
– Blenden Sie mit der -
-Taste die Datumsanzeige aus.
Datumsanzeige einblenden
– Drücken Sie die MODE
-Taste, bis die komplette Datumsanzeige
blinkt.
– Blenden Sie mit der +
-Taste die Datumsanzeige ein.
Ein Stellvorgang ist beendet und die Uhrzeit bzw. das Datum werden ge-
speichert, wenn die Anzeige aufhört zu blinken.
Bei ausgeschalteter Zündung kann durch Drücken der CHECK-Taste
⇒  Abb. 37 8
die Digitaluhr mit Datumsanzeige und der Kilometerzähler für
einige Sekunden eingeschaltet werden. Instrumentenbeleuchtung
Die Grundhelligkeit der Instrumentenbeleuchtung kann ein-
gestellt werden.
Abb. 41 Instrumenten-
beleuchtung
– Drücken Sie die Taste “+”, um die Grundhelligkeit zu erhöhen.
– Drücken Sie die Taste “-”, um die Grundhelligkeit zu reduzieren.
Ein im Kombiinstrument integrierter Fototransistor regelt in Abhängigkeit
des Außenlichts die Instrumentenbeleuchtung (Zeiger- und Skalenbeleuch-
tung), die Beleuchtung in der Mittelkonsole und die Beleuchtung der Dis-
plays. 

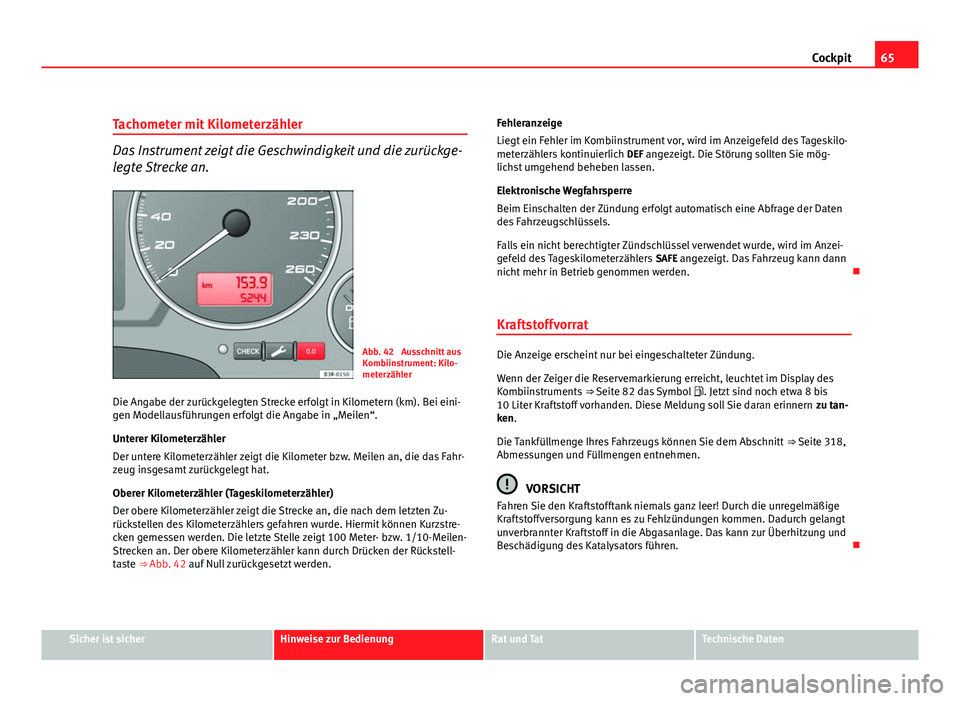

65
Cockpit
Tachometer mit Kilometerzähler
Das Instrument zeigt die Geschwindigkeit und die zurückge-
legte Strecke an.
Abb. 42 Ausschnitt aus
Kombiinstrument: Kilo-
meterzähler
Die Angabe der zurückgelegten Strecke erfolgt in Kilometern (km). Bei eini-
gen Modellausführungen erfolgt die Angabe in „Meilen“.
Unterer Kilometerzähler
Der untere Kilometerzähler zeigt die Kilometer bzw. Meilen an, die das Fahr-
zeug insgesamt zurückgelegt hat.
Oberer Kilometerzähler (Tageskilometerzähler)
Der obere Kilometerzähler zeigt die Strecke an, die nach dem letzten Zu-
rückstellen des Kilometerzählers gefahren wurde. Hiermit können Kurzstre-
cken gemessen werden. Die letzte Stelle zeigt 100 Meter- bzw. 1/10-Meilen-
Strecken an. Der obere Kilometerzähler kann durch Drücken der Rückstell-
taste ⇒ Abb. 42 auf Null zurückgesetzt werden. Fehleranzeige
Liegt ein Fehler im Kombiinstrument vor, wird im Anzeigefeld des Tageskilo-
meterzählers kontinuierlich
DEF angezeigt. Die Störung sollten Sie mög-
lichst umgehend beheben lassen.
Elektronische Wegfahrsperre
Beim Einschalten der Zündung erfolgt automatisch eine Abfrage der Daten
des Fahrzeugschlüssels.
Falls ein nicht berechtigter Zündschlüssel verwendet wurde, wird im Anzei-
gefeld des Tageskilometerzählers SAFE angezeigt. Das Fahrzeug kann dann
nicht mehr in Betrieb genommen werden. 
KraftstoffvorratDie Anzeige erscheint nur bei eingeschalteter Zündung.
Wenn der Zeiger die Reservemarkierung erreicht, leuchtet im Display des
Kombiinstruments ⇒ Seite 82 das Symbol . Jetzt sind noch etwa 8 bis
10 Liter Kraftstoff vorhanden. Diese Meldung soll Sie daran erinnern zu tan-
ken.
Die Tankfüllmenge Ihres Fahrzeugs können Sie dem Abschnitt ⇒ Seite 318,
Abmessungen und Füllmengen entnehmen.
VORSICHT
Fahren Sie den Kraftstofftank niemals ganz leer! Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage. Das kann zur Überhitzung und
Beschädigung des Katalysators führen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

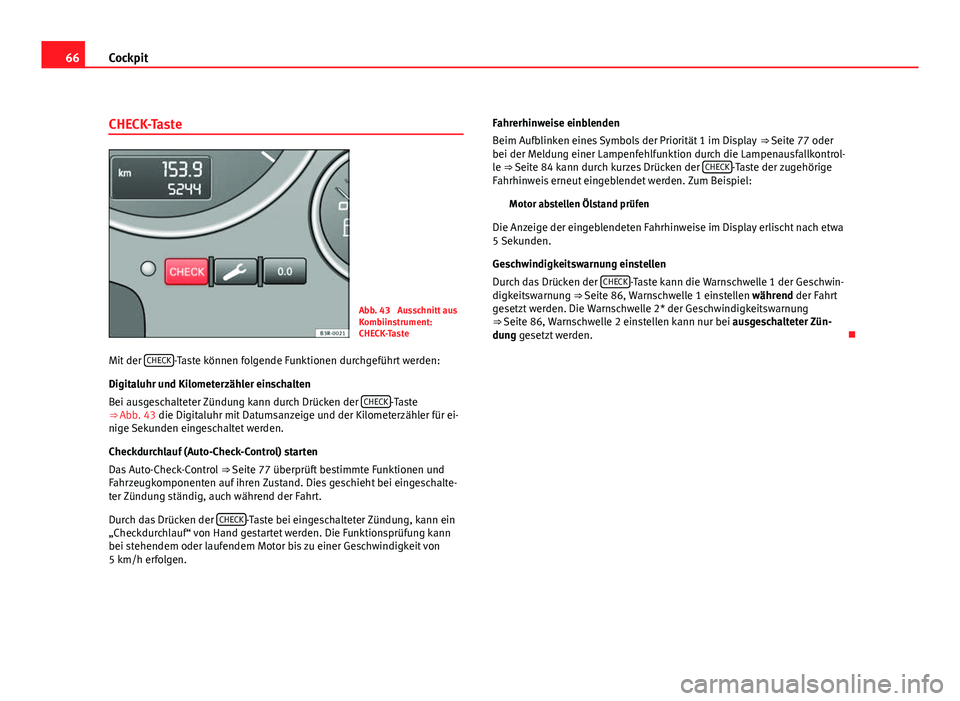

66Cockpit
CHECK-Taste
Abb. 43 Ausschnitt aus
Kombiinstrument:
CHECK-Taste
Mit der CHECK
-Taste können folgende Funktionen durchgeführt werden:
Digitaluhr und Kilometerzähler einschalten
Bei ausgeschalteter Zündung kann durch Drücken der CHECK
-Taste
⇒ Abb. 43 die Digitaluhr mit Datumsanzeige und der Kilometerzähler für ei-
nige Sekunden eingeschaltet werden.
Checkdurchlauf (Auto-Check-Control) starten
Das Auto-Check-Control ⇒ Seite 77 überprüft bestimmte Funktionen und
Fahrzeugkomponenten auf ihren Zustand. Dies geschieht bei eingeschalte-
ter Zündung ständig, auch während der Fahrt.
Durch das Drücken der CHECK
-Taste bei eingeschalteter Zündung, kann ein
„Checkdurchlauf“ von Hand gestartet werden. Die Funktionsprüfung kann
bei stehendem oder laufendem Motor bis zu einer Geschwindigkeit von
5 km/h erfolgen. Fahrerhinweise einblenden
Beim Aufblinken eines Symbols der Priorität 1 im Display
⇒ Seite 77 oder
bei der Meldung einer Lampenfehlfunktion durch die Lampenausfallkontrol-
le ⇒ Seite 84 kann durch kurzes Drücken der CHECK
-Taste der zugehörige
Fahrhinweis erneut eingeblendet werden. Zum Beispiel:
Motor abstellen Ölstand prüfen
Die Anzeige der eingeblendeten Fahrhinweise im Display erlischt nach etwa
5 Sekunden.
Geschwindigkeitswarnung einstellen
Durch das Drücken der CHECK
-Taste kann die Warnschwelle 1 der Geschwin-
digkeitswarnung ⇒ Seite 86, Warnschwelle 1 einstellen während der Fahrt
gesetzt werden. Die Warnschwelle 2* der Geschwindigkeitswarnung
⇒ Seite 86, Warnschwelle 2 einstellen kann nur bei ausgeschalteter Zün-
dung gesetzt werden. 

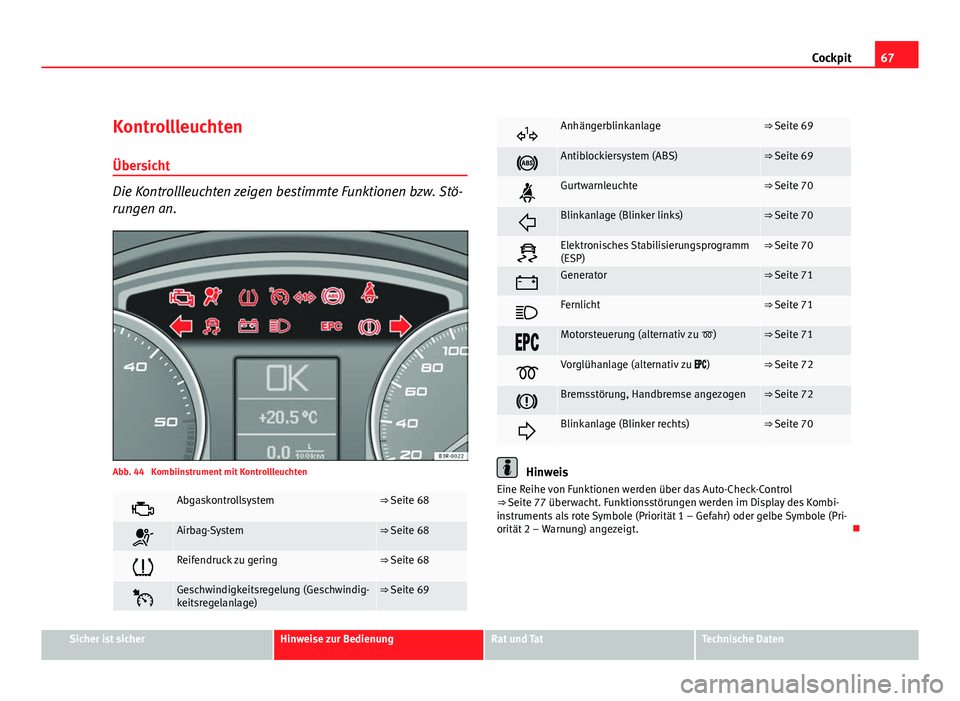

67
Cockpit
Kontrollleuchten
Übersicht
Die Kontrollleuchten zeigen bestimmte Funktionen bzw. Stö-
rungen an.
Abb. 44 Kombiinstrument mit Kontrollleuchten
Abgaskontrollsystem⇒ Seite 68
Airbag-System⇒ Seite 68
Reifendruck zu gering⇒ Seite 68
Geschwindigkeitsregelung (Geschwindig-
keitsregelanlage)⇒ Seite 69
Anhängerblinkanlage⇒ Seite 69
Antiblockiersystem (ABS)⇒ Seite 69
Gurtwarnleuchte⇒ Seite 70
Blinkanlage (Blinker links)⇒ Seite 70
Elektronisches Stabilisierungsprogramm
(ESP)⇒ Seite 70
Generator⇒ Seite 71
Fernlicht⇒ Seite 71
Motorsteuerung (alternativ zu )⇒ Seite 71
Vorglühanlage (alternativ zu )⇒ Seite 72
Bremsstörung, Handbremse angezogen⇒ Seite 72
Blinkanlage (Blinker rechts)⇒ Seite 70
Hinweis
Eine Reihe von Funktionen werden über das Auto-Check-Control
⇒  Seite 77 überwacht. Funktionsstörungen werden im Display des Kombi-
instruments als rote Symbole (Priorität 1 – Gefahr) oder gelbe Symbole (Pri-
orität 2 – Warnung) angezeigt. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

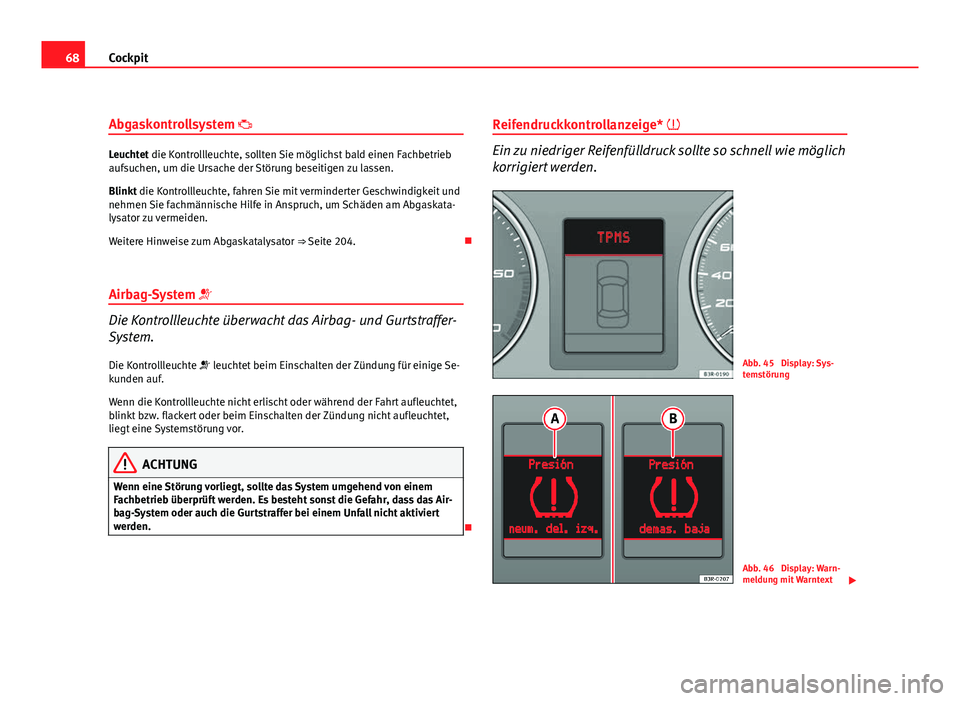

68Cockpit
Abgaskontrollsystem 
Leuchtet die Kontrollleuchte, sollten Sie möglichst bald einen Fachbetrieb
aufsuchen, um die Ursache der Störung beseitigen zu lassen.
Blinkt die Kontrollleuchte, fahren Sie mit verminderter Geschwindigkeit und
nehmen Sie fachmännische Hilfe in Anspruch, um Schäden am Abgaskata-
lysator zu vermeiden.
Weitere Hinweise zum Abgaskatalysator ⇒ Seite 204.
Airbag-System 
Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.
Die Kontrollleuchte  leuchtet beim Einschalten der Zündung für einige Se-
kunden auf.
Wenn die Kontrollleuchte nicht erlischt oder während der Fahrt aufleuchtet,
blinkt bzw. flackert oder beim Einschalten der Zündung nicht aufleuchtet,
liegt eine Systemstörung vor.
ACHTUNG
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das Air-
bag-System oder auch die Gurtstraffer bei einem Unfall nicht aktiviert
werden.
 Reifendruckkontrollanzeige* 
Ein zu niedriger Reifenfülldruck sollte so schnell wie möglich
korrigiert werden.
Abb. 45 Display: Sys-
temstörung
Abb. 46 Display: Warn-
meldung mit Warntext

