lock Seat Ibiza 5D 2007 Betriebsanleitung (in German)

Inhaltsverzeichnis3
InhaltsverzeichnisDer Aufbau dieses Handbuchs
. . .
Inhalte
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicher ist sicher
. . . . . . . . . . . . . . . . . . . . .
Sicher fahren
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Richtige Sitzposition der Insassen . . . . . . . . . . .
Pedalbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gepäckstücke verstauen . . . . . . . . . . . . . . . . . . .
Sicherheitsgurte
. . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Warum Sicherheitsgurte? . . . . . . . . . . . . . . . . . .
Die Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . .
Gurtstraffer* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag-System
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbags abschalten* . . . . . . . . . . . . . . . . . . . . . .
Sicherheit von Kindern
. . . . . . . . . . . . . . . . . . . .
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . .
Kindersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kindersitz befestigen . . . . . . . . . . . . . . . . . . . . .
Bedienungshinweise
. . . . . . . . . . . . . . .
Cockpit
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Übersicht . . . . . . . . . . . . . . . . . . . . .
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Display im Kombiinstrument . . . . . . . . . . . . . . .
Warn- und Kontrollleuchten . . . . . . . . . . . . . . . .
Lenkradschalter*
. . . . . . . . . . . . . . . . . . . . . . . . .
Audio-Kontrolle über Lenkradschalter . . . . . . . .
Auf und zu
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Türen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelung* . . . . . . . . . . . . . . . . . . . . . .
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Funkfernbedienung . . . . . . . . . . . . . . . . . . . . . . .
Diebstahl-Warnanlage* . . . . . . . . . . . . . . . . . . . .
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schiebe-/Ausstelldach* . . . . . . . . . . . . . . . . . . .
Licht und Sicht
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Innenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . .
Windschutzscheibe . . . . . . . . . . . . . . . . . . . . . . .
Rückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sitzen und Verstauen
. . . . . . . . . . . . . . . . . . . . .
Warum ist die Sitzeinstellung so wichtig? . . . . .
Kopfstütze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rücksitzbank . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ablage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher, Zigarettenanzünder und
Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verbandskasten, Warndreieck und
Feuerlöscher* . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gepäckraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Klima
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Heizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . .
Fahren
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

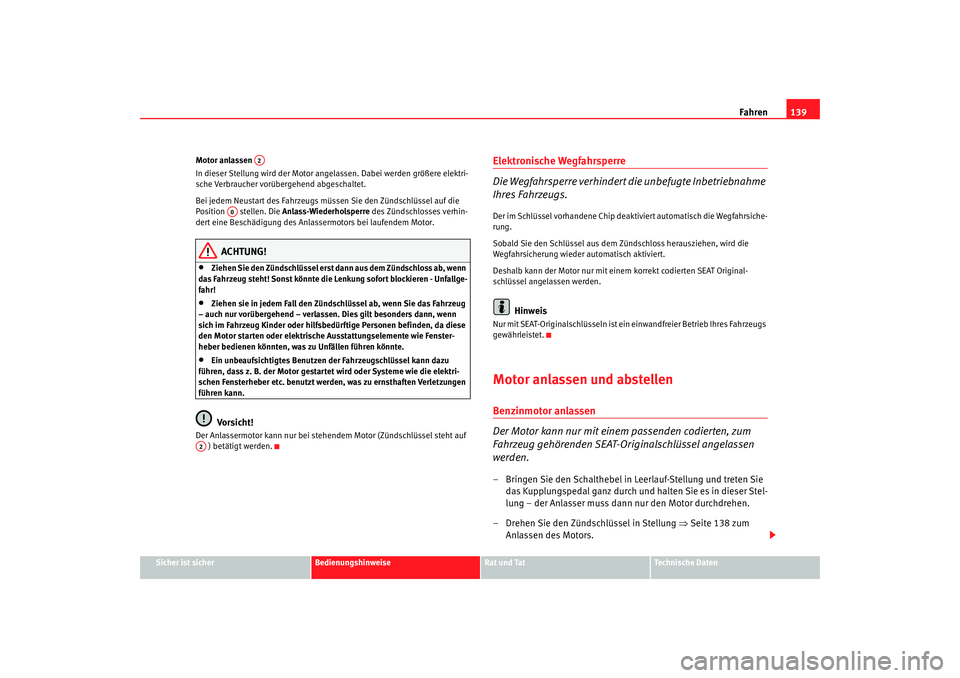

Motor anlassen und abstellen . . . . . . . . . . . . . .
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . .

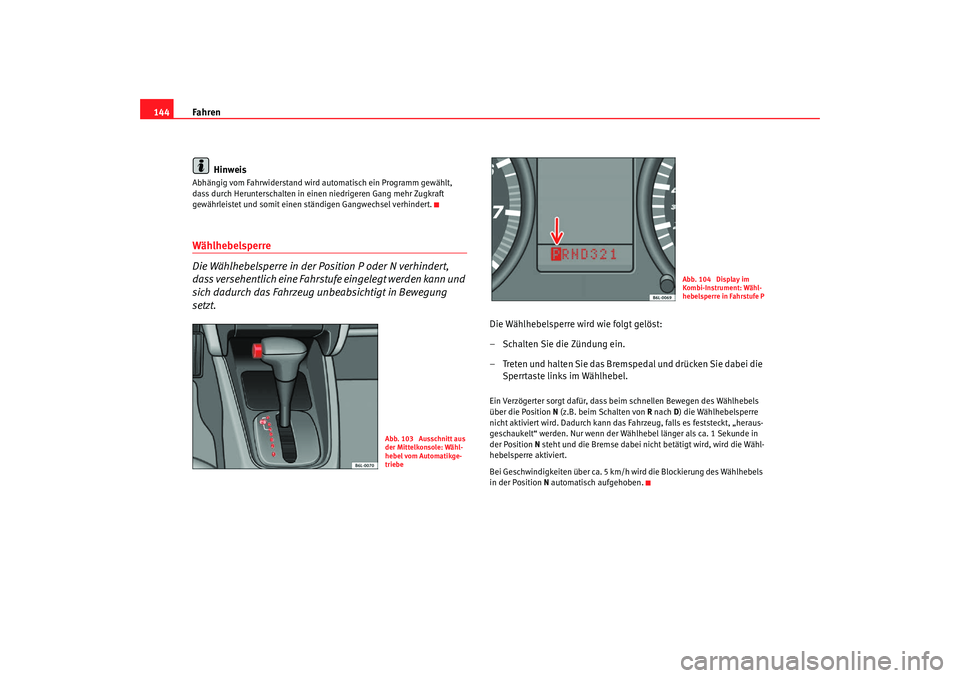

Automatikgetriebe* . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Geschwindigkeitsregelanlage (GRA)* . . . . . . . .
Rat und Tat
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Intelligente Technik
. . . . . . . . . . . . . . . . . . . . . . .
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Antiblockiersystem ABS und
Antriebsschlupfregelung . . . . . . . . . . . . . . . . . . .
Elektronisches Stabilisierungsprogramm (ESP)*
Fahren und Umwelt
. . . . . . . . . . . . . . . . . . . . . . .
Einfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Abgasreinigungsanlage . . . . . . . . . . . . . . . . . . .
Fahrten ins Ausland . . . . . . . . . . . . . . . . . . . . . .
Fahren mit einem Anhänger . . . . . . . . . . . . . . . .
Wirtschaftlich und umweltbewusst fahren . . . .
5
6
7
7
7
10
15
16
18
18
20
24
28
29
29
33
36
40
43
45
45
47
50 55
55
55
56
58
64
73
73
75
75
75
81
83
85
88
89
93
96
96
101
102
103
106
107
110
110
111
113
115
116
119 122
122
125
125
128
131
134
136
136
137
138
139
142
143
147
149
153
153
153
154
155
157
157
158
159
165
167
IBI_ALE_0707 Seite 3 Freitag, 3. August 2007 1:26 13

Sicherheitsgurte
24Die SicherheitsgurteSicherheitsgurte anlegen
Die Sicherheitsgurte für die vorderen und hinteren Insassen
verfügen über ein Gurtschloss.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒Abb. 11 . – Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug wird am Gurt volle Bewegungsfreiheit
gewährleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt
jedoch.
Die Gurtaufrollautomaten an den Vordersitzen sind mit einem Gurtstraffer
ausgestattet ⇒Seite 28.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
•
Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Tun Sie das doch, ist die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.
•
Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.
Abb. 11 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes
IBI_ALE_0707 Seite 24 Freitag, 3. August 2007 1:26 13

Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen

Störung im Generator ⇒Seite 66

Elektrohydraulische Lenkung ⇒Seite 66

Motorstörung (Benzinmotor) ⇒Seite 67

Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschaltet
Blinkt: Motorstörung ⇒
Seite 67


Blinkanlage eingeschaltet ⇒Seite 67

Kühlmitteltemperatur / Kühlmittelstand ⇒Seite 68

Fernlicht eingeschaltet ⇒Seite 68

Kraftstoffvorrat / Kraftstoffreserve ⇒Seite 68

Antiblockierschutz für Bremsen (ABS)* ⇒Seite 69

Handbremse angezogen
oder Bremsflüssigkeitsmangel oder
Störung der Bremsanlage ⇒
Seite 69

Airbag- oder Gurtstraffer-System defekt oder Airbag abge-
schaltet ⇒
Seite 28 ⇒Seite 31

Gurtwarnleuchte* ⇒Seite 18

Störung im Abgaskontrollsystem ⇒Seite 70

Antriebs-Schlupf-Regelung (ASR)*/elektronisches Stabili-
sierungsprogramm (ESP)* ⇒
Seite 70
A1A2A3A3A4A5A6A7A8A9A10A11A12A13
IBI_ALE_0707 Seite 65 Freitag, 3. August 2007 1:26 13

Cockpit69
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anti-Blockier-System (ABS)*


Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
 leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Die ABS-Anlage ist beschädigt, wenn
•
die Kontrollleuchte
 beim Einschalten der Zündung nicht aufleuchtet.
•
die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
•
die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normal en Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒Seite 154.
Bei einer Störung im ABS leuchtet auch die ESP*-Kontrollleuchte auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Warn-
leuchte
 auf, ist nicht nur mit einem Fehler im ABS, sondern auch in der
Bremsanlage zu rechnen ⇒.
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 188, „Arbeiten im Motorraum“.
•
Falls die Bremsanlagen-Kontrollleuchte
 zusammen mit der ABS-
Kontrollleuchte
 aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒Seite 201, „Bremsflüssig-
keit“. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Suchen Sie eine Werkstatt auf.
•
Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren. Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
Bremsanlage* / Handbremse


Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte
 auf?
•
Bei angezogener Handbremse
•
Bei zu niedrigem Bremsflüssigkeitsstand ⇒Seite 201
•
bei einer Störung in der Bremsanlage
Diese Warnleuchte kann auch zusammen mit der Anti-Blockier-System-
Kontrollleuchte aufleuchten.
ACHTUNG!
•
Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒ Seite 201, „Bremsflüssigkeit“ zu nied rig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Suchen Sie eine Werkstatt auf.
•
Leuchtet die Bremsanlagen-Warnleuchte
 zusammen mit der ABS-
Kontrollleuchte
 auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.
ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 69 Freitag, 3. August 2007 1:26 13

Auf und zu95
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Das Schiebe-/Ausstelldach ist mit einer Kraftbegrenzung
ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzu ng verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. Wenn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzung wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie de n Drehschalter solange in Stellung
⇒ Abb. 55 vorne drücken, bis das Schiebe-/Ausstelldach vollständig
geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstelldach jetzt
ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.
•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halte rung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
AA
IBI_ALE_0707 Seite 95 Freitag, 3. August 2007 1:26 13

Fahren137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Seite 136,
Abb. 98 . Wenn Sie den Mindestabstand nicht einhalten, kann Sie das
Airbag-System nicht schützen – Lebensgefahr!
•
Wenn Sie wegen körperlichen Gegebenheiten ein Mindestabstand von
25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.
•
Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.
•
Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12 Uhr Position oder in
einer anderen Art und Weise fest (z. B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und dem Kopf
zuziehen.
SicherheitElektronisches Stabilisierungsprogramm (ESP)*
Mit Hilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das elektronische Stabilisierungsprogramm (ESP) beinhaltet die elektroni-
sche Differenzialsperre (EDS) und die Antriebsschlupfregelung (ASR). Das
EPS arbeitet mit dem ABS zusammen. Bei Ausfall vom ESP oder ABS leuchten
beide Kontrollleuchten.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Nur in bestimmten Situationen, wenn Schlupf erwünscht wird, sollte das ESP
durch Drücken der Taste ⇒Abb. 99 ausgeschaltet werden.
Zum Beispiel:•
beim Fahren mit Schneeketten,
•
beim Fahren in Tiefschnee oder auf lockerem Grund,
ACHTUNG! Fortsetzung
Abb. 99 Ausschnitt aus
der Mittelkonsole: ESP-
Ta s t e

IBI_ALE_0707 Seite 137 Freitag, 3. August 2007 1:26 13

Fahren139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Motor anlassen
In dieser Stellung wird der Motor an
gelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•
Ziehen Sie den Zündschlüssel erst dann aus dem Zündschloss ab, wenn
das Fahrzeug steht! Sonst könnte die Lenkung sofort blockieren - Unfallge-
fahr!
•
Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.
•
Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z. B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vorsicht!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die Wegfahrsiche-
rung.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten SEAT Original-
schlüssel angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellenBenzinmotor anlassen
Der Motor kann nur mit einem passenden codierten, zum
Fahrzeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 138 zum
Anlassen des Motors.
A2
A0
A2
IBI_ALE_0707 Seite 139 Freitag, 3. August 2007 1:26 13

Fahren
144
HinweisAbhängig vom Fahrwiderstand wird automatisch ein Programm gewählt,
dass durch Herunterschalten in eine n niedrigeren Gang mehr Zugkraft
gewährleistet und somit einen st ändigen Gangwechsel verhindert.Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Ein Verzögerter sorgt dafür, dass beim schnellen Bewegen des Wählhebels
über die Position N (z.B. beim Schalten von R nach D) die Wählhebelsperre
nicht aktiviert wird. Dadurch kann das Fahrzeug, falls es feststeckt, „heraus-
geschaukelt“ werden. Nur wenn der Wählhebel länger als ca. 1 Sekunde in
der Position N steht und die Bremse dabei nicht betätigt wird, wird die Wähl-
hebelsperre aktiviert.
Bei Geschwindigkeiten über ca. 5 km/h wird die Blockierung des Wählhebels
in der Position N automatisch aufgehoben.
Abb. 103 Ausschnitt aus
der Mittelkonsole: Wähl-
hebel vom Automatikge-
triebe
Abb. 104 Display im
Kombi-Instrument: Wähl-
hebelsperre in Fahrstufe P
IBI_ALE_0707 Seite 144 Freitag, 3. August 2007 1:26 13

Intelligente Technik
154Antiblockiersystem ABS und
AntriebsschlupfregelungAnti-Blockier-System (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Anti-Blockiert-System (ABS) trägt erheblich zur erhöhten Fahrsicherheit
bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und das ABS greift. Damit
das ABS in diesem Bereich optimal regeln kann, müssen Sie das Bremspedal
getreten lassen – keinesfalls „pumpen“.
Bei plötzlichen Bremsmanövern auf glei chmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter allen Umständen der
Bremsweg verkürzt wird. Bei Fahrte n auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•
Das ABS kann die physikalisch vorgegebenen Grenzen nicht über-
winden, eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei
eingeschaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr-
und Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit
sollte nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
•
Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 204.
•
Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebs-Schlupf-Regelung (ASR)*
Die Antriebs-Schlupf-Regelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen. Dieses System bein-
haltet immer ABS.Beschreibung und Funktion der Antriebs-Schlupf-Regelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert ASR die Mo torleistung, damit die
Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System greift
zusammen mit ABS in jedem Geschwindi gkeitsbereich. Bei Ausfall von ABS
wird auch die ASR abgeschaltet.
Durch ASR werden an Steigungen das Anfahren, das Beschleunigen oder das
Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder über-
haupt ermöglicht.
ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann auch
durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesi-
tuationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z. B.•
bei kleinerem Reserverad
•
beim Fahren mit Schneeketten,ACHTUNG! Fortsetzung
IBI_ALE_0707 Seite 154 Freitag, 3. August 2007 1:26 13

Intelligente Technik
156
Vorsicht!•
Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.Hinweis
Ausschalten mit dem ESP-Taster ⇒Seite 137.Anti-Blockier-System (ABS)Das Anti-Blockier-System verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒Seite 154.Elektronische Differenzialsperre (EDS)*
Die elektronische Differentialsperre verhindert das Durch-
drehen der Antriebsräder.Durch die EDS wird selbst bei ungünstigen Fahrbahnverhältnissen das
Anfahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw.
überhaupt erst ermöglicht.
Das System kontrolliert über die ABS-Sensoren die Umdrehungszahl der
Antriebsräder. Bei einer Störung der ED S leuchtet die ABS-Kontrollleuchte auf
⇒ Seite 69. Bei einer Fahrgeschwindigkeit von nicht über 80 km/h werden die Abwei-
chungen von ca. 100 Umdr./Min. zwischen den Antriebsrädern aufgrund
einer
teilweise glatten Fahrbahn dadurch ausgeglichen, indem das durchdre-
hende Rad abgebremst, und die Antriebsleistung über das Differential an das
andere Rad übertragen wird.
Damit die Scheibenbremse des abgebremsten Rades nicht zu sehr erhitzt,
schaltet sich die EDS bei ungewöhnlich starker Beanspruchung automatisch
aus. Das Fahrzeug bleibt betriebsbereit und hat die gleichen Eigenschaften
wie ein Fahrzeug ohne EDS. Aus diesem Grund wird das Ausschalten der EDS
nicht angezeigt.
Sobald die Bremse abgekühlt ist, schaltet sich die EDS automatisch wieder
ein.
ACHTUNG!
•
Beim Beschleunigen auf glatter Fahrbahn, z. B. bei Eis und Schnee,
vorsichtig Gas geben. Die Antriebsräder können trotz EDS durchdrehen und
die Fahrstabilität beeinträchtigen – Unfallgefahr.
•
Die Fahrweise muss stets dem Fahrbahnzustand und der Verkehrssitu-
ation angepasst werden. Die durch EDS erhöhte Fahrsicherheit darf Sie
nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahrwerk
oder eine andere Räder-/Reifenkombi nation) können die Funktion der EDS
beeinflussen ⇒Seite 180.Antriebs-Schlupf-Regelung ASRDie Antriebs-Schlupf-Regelung verhinde rt das Durchdrehen der Antriebsräder
beim Beschleunigen ⇒Seite 154.
IBI_ALE_0707 Seite 156 Freitag, 3. August 2007 1:26 13
