Seat Ibiza 5D 2009 Betriebsanleitung (in German)

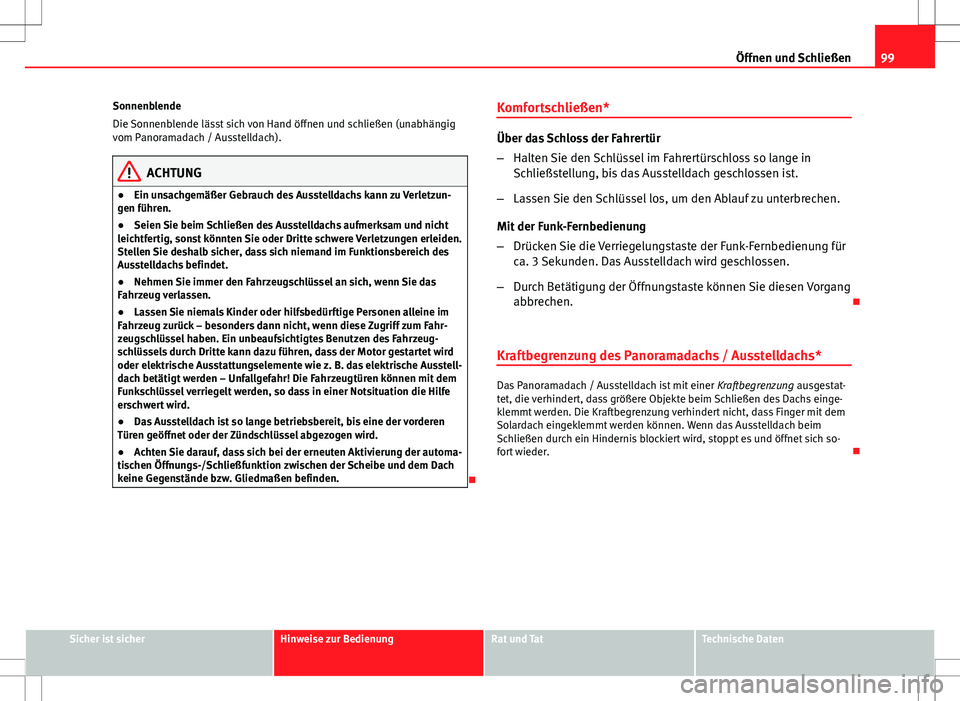

99
Öffnen und Schließen
Sonnenblende
Die Sonnenblende lässt sich von Hand öffnen und schließen (unabhängig
vom Panoramadach / Ausstelldach).
ACHTUNG
● Ein unsachgemäßer Gebrauch des Ausstelldachs kann zu Verletzun-
gen führen.
● Seien Sie beim Schließen des Ausstelldachs aufmerksam und nicht
leichtfertig, sonst könnten Sie oder Dritte schwere Verletzungen erleiden.
Stellen Sie deshalb sicher, dass sich niemand im Funktionsbereich des
Ausstelldachs befindet.
● Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das
Fahrzeug verlassen.
● Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahr-
zeugschlüssel haben. Ein unbeaufsichtigtes Benutzen des Fahrzeug-
schlüssels durch Dritte kann dazu führen, dass der Motor gestartet wird
oder elektrische Ausstattungselemente wie z. B. das elektrische Ausstell-
dach betätigt werden – Unfallgefahr! Die Fahrzeugtüren können mit dem
Funkschlüssel verriegelt werden, so dass in einer Notsituation die Hilfe
erschwert wird.
● Das Ausstelldach ist so lange betriebsbereit, bis eine der vorderen
Türen geöffnet oder der Zündschlüssel abgezogen wird.
● Achten Sie darauf, dass sich bei der erneuten Aktivierung der automa-
tischen Öffnungs-/Schließfunktion zwischen der Scheibe und dem Dach
keine Gegenstände bzw. Gliedmaßen befinden.
 Komfortschließen*
Über das Schloss der Fahrertür
–
Halten Sie den Schlüssel im Fahrertürschloss so lange in
Schließstellung, bis das Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um den Ablauf zu unterbrechen.
Mit der Funk-Fernbedienung
– Drücken Sie die Verriegelungstaste der Funk-Fernbedienung für
ca. 3 Sekunden. Das Ausstelldach wird geschlossen.
– Durch Betätigung der Öffnungstaste können Sie diesen Vorgang
abbrechen. 
Kraftbegrenzung des Panoramadachs / Ausstelldachs*
Das Panoramadach / Ausstelldach ist mit einer Kraftbegrenzung ausgestat-
tet, die verhindert, dass größere Objekte beim Schließen des Dachs einge-
klemmt werden. Die Kraftbegrenzung verhindert nicht, dass Finger mit dem
Solardach eingeklemmt werden können. Wenn das Ausstelldach beim
Schließen durch ein Hindernis blockiert wird, stoppt es und öffnet sich so-
fort wieder. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

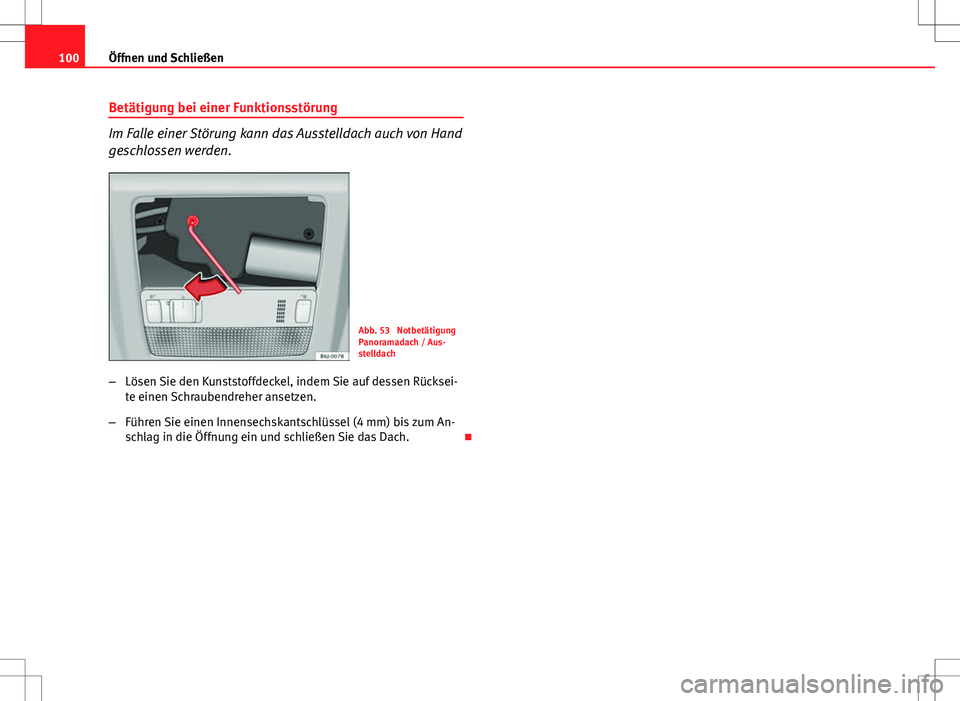

100Öffnen und Schließen
Betätigung bei einer Funktionsstörung
Im Falle einer Störung kann das Ausstelldach auch von Hand
geschlossen werden.
Abb. 53 Notbetätigung
Panoramadach / Aus-
stelldach
– Lösen Sie den Kunststoffdeckel, indem Sie auf dessen Rücksei-
te einen Schraubendreher ansetzen.
– Führen Sie einen Innensechskantschlüssel (4 mm) bis zum An-
schlag in die Öffnung ein und schließen Sie das Dach. 

101

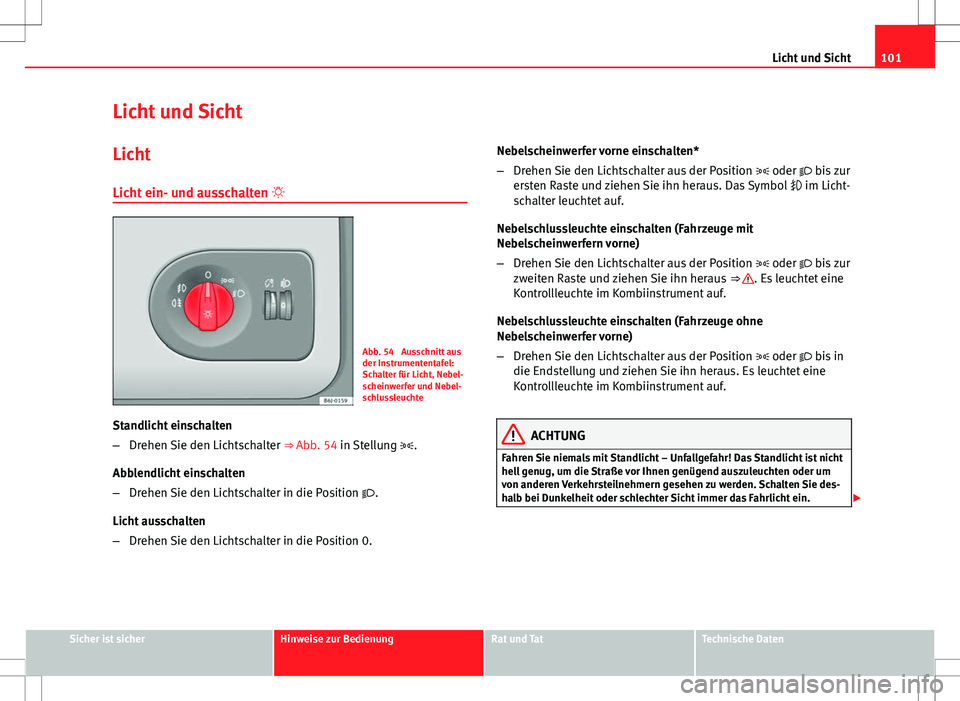

Licht und Sicht
Licht und Sicht Licht
Licht ein- und ausschalten 
Abb. 54 Ausschnitt aus
der Instrumententafel:
Schalter für Licht, Nebel-
scheinwerfer und Nebel-
schlussleuchte
Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒ Abb. 54 in Stellung .
Abblendlicht einschalten
– Drehen Sie den Lichtschalter in die Position .
Licht ausschalten
– Drehen Sie den Lichtschalter in die Position 0. Nebelscheinwerfer vorne einschalten*
–
Drehen Sie den Lichtschalter aus der Position  oder  bis zur
ersten Raste und ziehen Sie ihn heraus. Das Symbol  im Licht-
schalter leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern vorne)
– Drehen Sie den Lichtschalter aus der Position  oder  bis zur
zweiten Raste und ziehen Sie ihn heraus ⇒ 
. Es leuchtet eine
Kontrollleuchte im Kombiinstrument auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfer vorne)
– Drehen Sie den Lichtschalter aus der Position  oder  bis in
die Endstellung und ziehen Sie ihn heraus. Es leuchtet eine
Kontrollleuchte im Kombiinstrument auf.
ACHTUNG
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder um
von anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie des-
halb bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

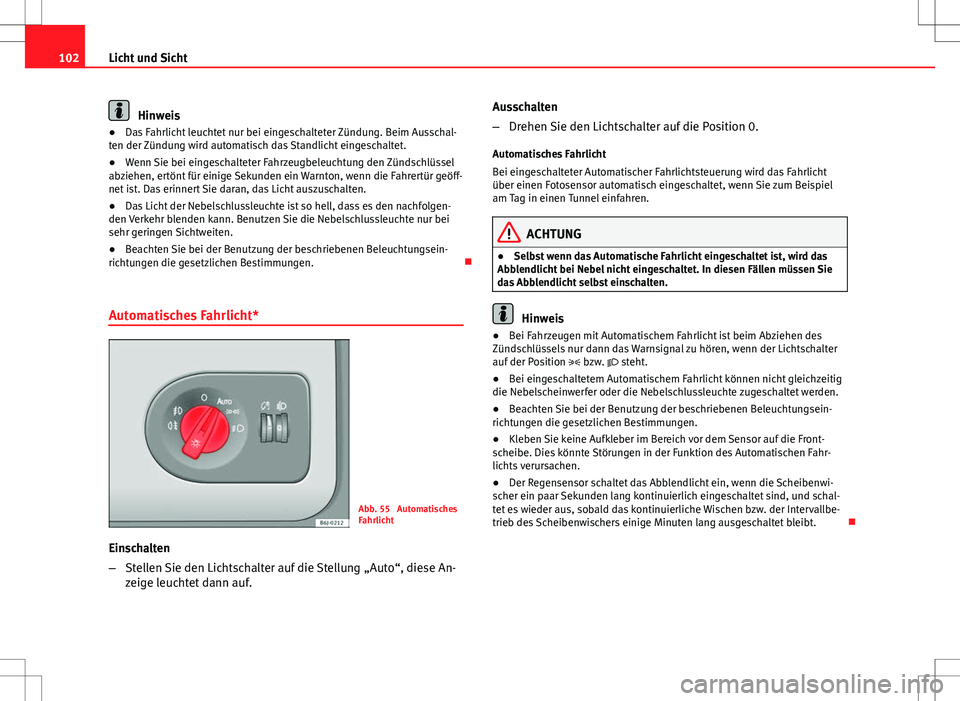

102Licht und Sicht
Hinweis
● Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Ausschal-
ten der Zündung wird automatisch das Standlicht eingeschaltet.
● Wenn Sie bei eingeschalteter Fahrzeugbeleuchtung den Zündschlüssel
abziehen, ertönt für einige Sekunden ein Warnton, wenn die Fahrertür geöff-
net ist. Das erinnert Sie daran, das Licht auszuschalten.
● Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgen-
den Verkehr blenden kann. Benutzen Sie die Nebelschlussleuchte nur bei
sehr geringen Sichtweiten.
● Beachten Sie bei der Benutzung der beschriebenen Beleuchtungsein-
richtungen die gesetzlichen Bestimmungen. 
Automatisches Fahrlicht*
Abb. 55 Automatisches
Fahrlicht
Einschalten
– Stellen Sie den Lichtschalter auf die Stellung „Auto“, diese An-
zeige leuchtet dann auf. Ausschalten
–
Drehen Sie den Lichtschalter auf die Position 0.
Automatisches Fahrlicht
Bei eingeschalteter Automatischer Fahrlichtsteuerung wird das Fahrlicht
über einen Fotosensor automatisch eingeschaltet, wenn Sie zum Beispiel
am Tag in einen Tunnel einfahren.
ACHTUNG
● Selbst wenn das Automatische Fahrlicht eingeschaltet ist, wird das
Abblendlicht bei Nebel nicht eingeschaltet. In diesen Fällen müssen Sie
das Abblendlicht selbst einschalten.
Hinweis
● Bei Fahrzeugen mit Automatischem Fahrlicht ist beim Abziehen des
Zündschlüssels nur dann das Warnsignal zu hören, wenn der Lichtschalter
auf der Position  bzw.  steht.
● Bei eingeschaltetem Automatischem Fahrlicht können nicht gleichzeitig
die Nebelscheinwerfer oder die Nebelschlussleuchte zugeschaltet werden.
● Beachten Sie bei der Benutzung der beschriebenen Beleuchtungsein-
richtungen die gesetzlichen Bestimmungen.
● Kleben Sie keine Aufkleber im Bereich vor dem Sensor auf die Front-
scheibe. Dies könnte Störungen in der Funktion des Automatischen Fahr-
lichts verursachen.
● Der Regensensor schaltet das Abblendlicht ein, wenn die Scheibenwi-
scher ein paar Sekunden lang kontinuierlich eingeschaltet sind, und schal-
tet es wieder aus, sobald das kontinuierliche Wischen bzw. der Intervallbe-
trieb des Scheibenwischers einige Minuten lang ausgeschaltet bleibt. 

103
Licht und Sicht

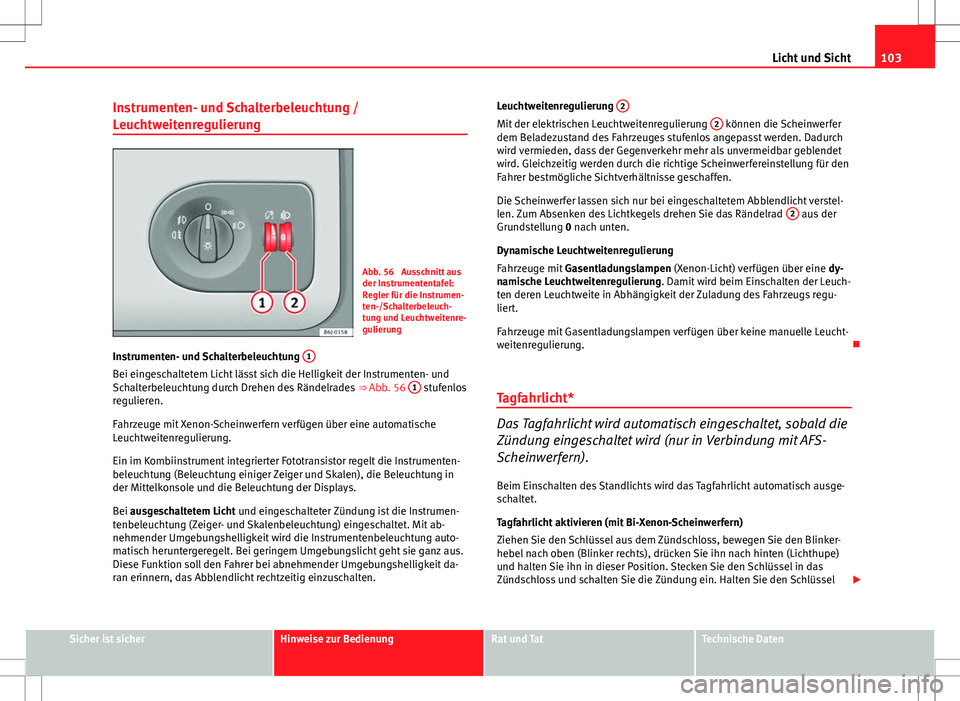

Instrumenten- und Schalterbeleuchtung /
Leuchtweitenregulierung
Abb. 56 Ausschnitt aus
der Instrumententafel:
Regler für die Instrumen-
ten-/Schalterbeleuch-
tung und Leuchtweitenre-
gulierung
Instrumenten- und Schalterbeleuchtung 1
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades
⇒ Abb. 56 1 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern verfügen über eine automatische
Leuchtweitenregulierung.
Ein im Kombiinstrument integrierter Fototransistor regelt die Instrumenten-
beleuchtung (Beleuchtung einiger Zeiger und Skalen), die Beleuchtung in
der Mittelkonsole und die Beleuchtung der Displays.
Bei ausgeschaltetem Licht und eingeschalteter Zündung ist die Instrumen-
tenbeleuchtung (Zeiger- und Skalenbeleuchtung) eingeschaltet. Mit ab-
nehmender Umgebungshelligkeit wird die Instrumentenbeleuchtung auto-
matisch heruntergeregelt. Bei geringem Umgebungslicht geht sie ganz aus.
Diese Funktion soll den Fahrer bei abnehmender Umgebungshelligkeit da-
ran erinnern, das Abblendlicht rechtzeitig einzuschalten. Leuchtweitenregulierung
2
Mit der elektrischen Leuchtweitenregulierung 2 können die Scheinwerfer
dem Beladezustand des Fahrzeuges stufenlos angepasst werden. Dadurch
wird vermieden, dass der Gegenverkehr mehr als unvermeidbar geblendet
wird. Gleichzeitig werden durch die richtige Scheinwerfereinstellung für den
Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht verstel-
len. Zum Absenken des Lichtkegels drehen Sie das Rändelrad 2
aus der
Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen (Xenon-Licht) verfügen über eine dy-
namische Leuchtweitenregulierung. Damit wird beim Einschalten der Leuch-
ten deren Leuchtweite in Abhängigkeit der Zuladung des Fahrzeugs regu-
liert.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle Leucht-
weitenregulierung. 
Tagfahrlicht*
Das Tagfahrlicht wird automatisch eingeschaltet, sobald die
Zündung eingeschaltet wird (nur in Verbindung mit AFS-
Scheinwerfern).
Beim Einschalten des Standlichts wird das Tagfahrlicht automatisch ausge-
schaltet.
Tagfahrlicht aktivieren (mit Bi-Xenon-Scheinwerfern)
Ziehen Sie den Schlüssel aus dem Zündschloss, bewegen Sie den Blinker-
hebel nach oben (Blinker rechts), drücken Sie ihn nach hinten (Lichthupe)
und halten Sie ihn in dieser Position. Stecken Sie den Schlüssel in das
Zündschloss und schalten Sie die Zündung ein. Halten Sie den Schlüssel 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

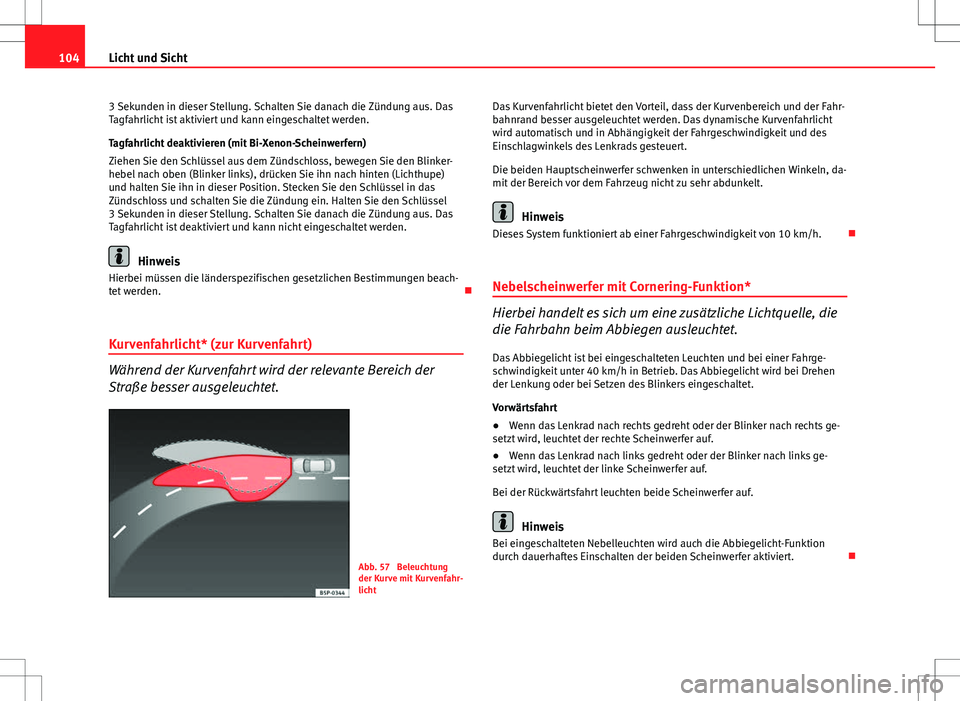

104Licht und Sicht
3 Sekunden in dieser Stellung. Schalten Sie danach die Zündung aus. Das
Tagfahrlicht ist aktiviert und kann eingeschaltet werden.
Tagfahrlicht deaktivieren (mit Bi-Xenon-Scheinwerfern)
Ziehen Sie den Schlüssel aus dem Zündschloss, bewegen Sie den Blinker-
hebel nach oben (Blinker links), drücken Sie ihn nach hinten (Lichthupe)
und halten Sie ihn in dieser Position. Stecken Sie den Schlüssel in das
Zündschloss und schalten Sie die Zündung ein. Halten Sie den Schlüssel
3 Sekunden in dieser Stellung. Schalten Sie danach die Zündung aus. Das
Tagfahrlicht ist deaktiviert und kann nicht eingeschaltet werden.
Hinweis
Hierbei müssen die länderspezifischen gesetzlichen Bestimmungen beach-
tet werden. 
Kurvenfahrlicht* (zur Kurvenfahrt)
Während der Kurvenfahrt wird der relevante Bereich der
Straße besser ausgeleuchtet.
Abb. 57 Beleuchtung
der Kurve mit Kurvenfahr-
licht Das Kurvenfahrlicht bietet den Vorteil, dass der Kurvenbereich und der Fahr-
bahnrand besser ausgeleuchtet werden. Das dynamische Kurvenfahrlicht
wird automatisch und in Abhängigkeit der Fahrgeschwindigkeit und des
Einschlagwinkels des Lenkrads gesteuert.
Die beiden Hauptscheinwerfer schwenken in unterschiedlichen Winkeln, da-
mit der Bereich vor dem Fahrzeug nicht zu sehr abdunkelt.
Hinweis
Dieses System funktioniert ab einer Fahrgeschwindigkeit von 10 km/h. 
Nebelscheinwerfer mit Cornering-Funktion*
Hierbei handelt es sich um eine zusätzliche Lichtquelle, die
die Fahrbahn beim Abbiegen ausleuchtet.
Das Abbiegelicht ist bei eingeschalteten Leuchten und bei einer Fahrge-
schwindigkeit unter 40 km/h in Betrieb. Das Abbiegelicht wird bei Drehen
der Lenkung oder bei Setzen des Blinkers eingeschaltet.
Vorwärtsfahrt
● Wenn das Lenkrad nach rechts gedreht oder der Blinker nach rechts ge-
setzt wird, leuchtet der rechte Scheinwerfer auf.
● Wenn das Lenkrad nach links gedreht oder der Blinker nach links ge-
setzt wird, leuchtet der linke Scheinwerfer auf.
Bei der Rückwärtsfahrt leuchten beide Scheinwerfer auf.
Hinweis
Bei eingeschalteten Nebelleuchten wird auch die Abbiegelicht-Funktion
durch dauerhaftes Einschalten der beiden Scheinwerfer aktiviert. 

105
Licht und Sicht

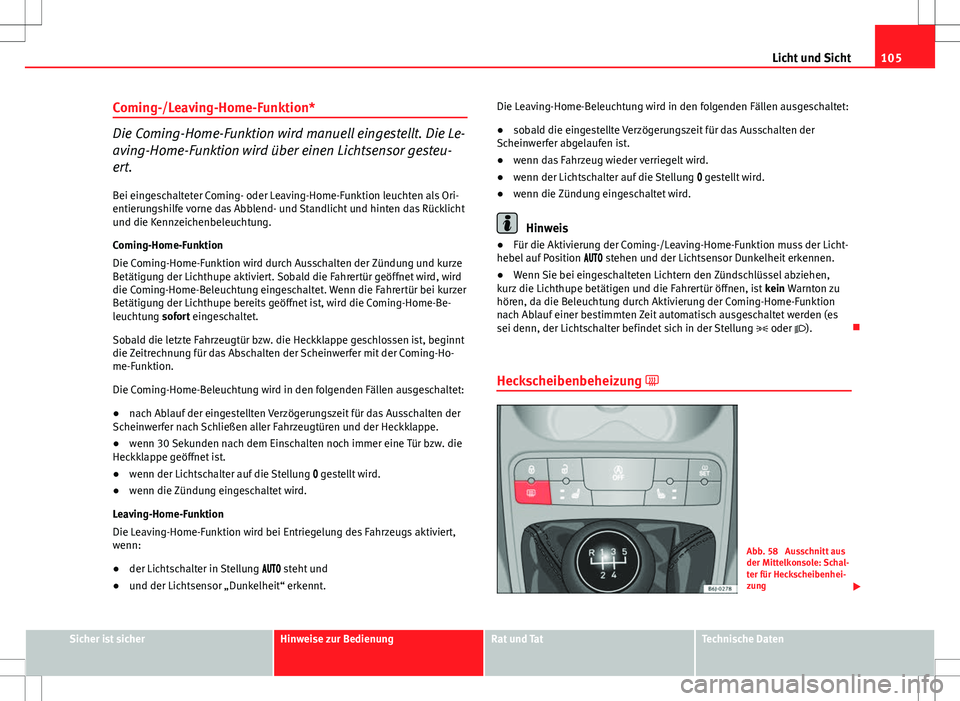

Coming-/Leaving-Home-Funktion*
Die Coming-Home-Funktion wird manuell eingestellt. Die Le-
aving-Home-Funktion wird über einen Lichtsensor gesteu-
ert.
Bei eingeschalteter Coming- oder Leaving-Home-Funktion leuchten als Ori-
entierungshilfe vorne das Abblend- und Standlicht und hinten das Rücklicht
und die Kennzeichenbeleuchtung.
Coming-Home-Funktion
Die Coming-Home-Funktion wird durch Ausschalten der Zündung und kurze
Betätigung der Lichthupe aktiviert. Sobald die Fahrertür geöffnet wird, wird
die Coming-Home-Beleuchtung eingeschaltet. Wenn die Fahrertür bei kurzer
Betätigung der Lichthupe bereits geöffnet ist, wird die Coming-Home-Be-
leuchtung sofort eingeschaltet.
Sobald die letzte Fahrzeugtür bzw. die Heckklappe geschlossen ist, beginnt
die Zeitrechnung für das Abschalten der Scheinwerfer mit der Coming-Ho-
me-Funktion.
Die Coming-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
● nach Ablauf der eingestellten Verzögerungszeit für das Ausschalten der
Scheinwerfer nach Schließen aller Fahrzeugtüren und der Heckklappe.
● wenn 30 Sekunden nach dem Einschalten noch immer eine Tür bzw. die
Heckklappe geöffnet ist.
● wenn der Lichtschalter auf die Stellung  gestellt wird.
● wenn die Zündung eingeschaltet wird.
Leaving-Home-Funktion
Die Leaving-Home-Funktion wird bei Entriegelung des Fahrzeugs aktiviert,
wenn:
● der Lichtschalter in Stellung  steht und
● und der Lichtsensor „Dunkelheit“ erkennt. Die Leaving-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
●
sobald die eingestellte Verzögerungszeit für das Ausschalten der
Scheinwerfer abgelaufen ist.
● wenn das Fahrzeug wieder verriegelt wird.
● wenn der Lichtschalter auf die Stellung  gestellt wird.
● wenn die Zündung eingeschaltet wird.
Hinweis
● Für die Aktivierung der Coming-/Leaving-Home-Funktion muss der Licht-
hebel auf Position  stehen und der Lichtsensor Dunkelheit erkennen.
● Wenn Sie bei eingeschalteten Lichtern den Zündschlüssel abziehen,
kurz die Lichthupe betätigen und die Fahrertür öffnen, ist kein Warnton zu
hören, da die Beleuchtung durch Aktivierung der Coming-Home-Funktion
nach Ablauf einer bestimmten Zeit automatisch ausgeschaltet werden (es
sei denn, der Lichtschalter befindet sich in der Stellung  oder ).
Heckscheibenbeheizung 
Abb. 58 Ausschnitt aus
der Mittelkonsole: Schal-
ter für Heckscheibenhei-
zung 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

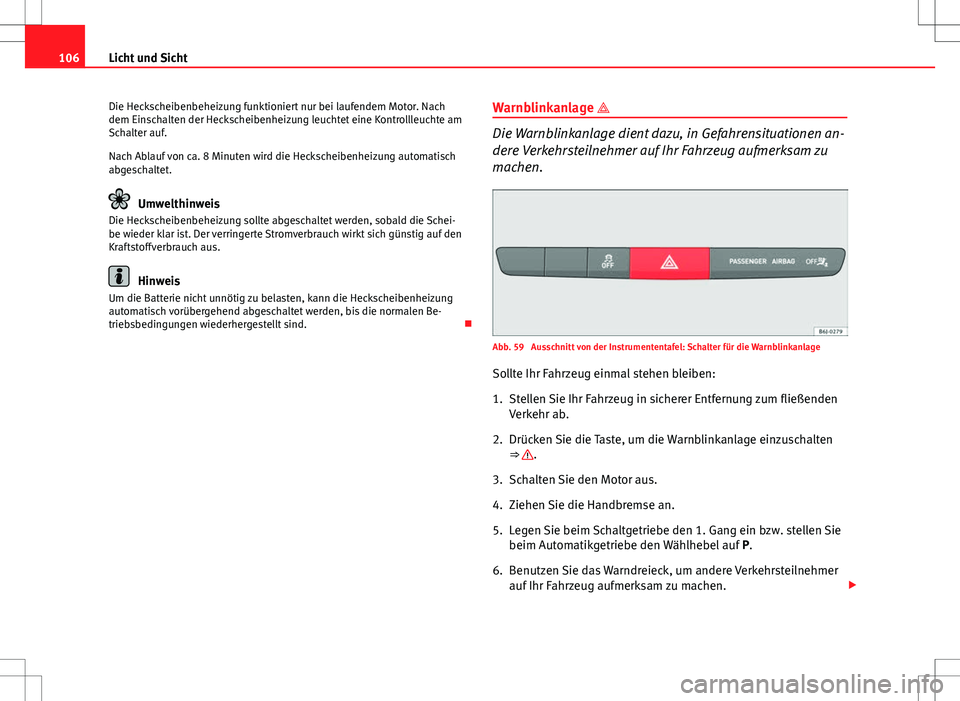

106Licht und Sicht
Die Heckscheibenbeheizung funktioniert nur bei laufendem Motor. Nach
dem Einschalten der Heckscheibenheizung leuchtet eine Kontrollleuchte am
Schalter auf.
Nach Ablauf von ca. 8 Minuten wird die Heckscheibenheizung automatisch
abgeschaltet.
Umwelthinweis
Die Heckscheibenbeheizung sollte abgeschaltet werden, sobald die Schei-
be wieder klar ist. Der verringerte Stromverbrauch wirkt sich günstig auf den
Kraftstoffverbrauch aus.
Hinweis
Um die Batterie nicht unnötig zu belasten, kann die Heckscheibenheizung
automatisch vorübergehend abgeschaltet werden, bis die normalen Be-
triebsbedingungen wiederhergestellt sind. Warnblinkanlage 
Die Warnblinkanlage dient dazu, in Gefahrensituationen an-
dere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Abb. 59 Ausschnitt von der Instrumententafel: Schalter für die Warnblinkanlage
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden Verkehr ab.
2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten ⇒ 
.
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P.
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen. 

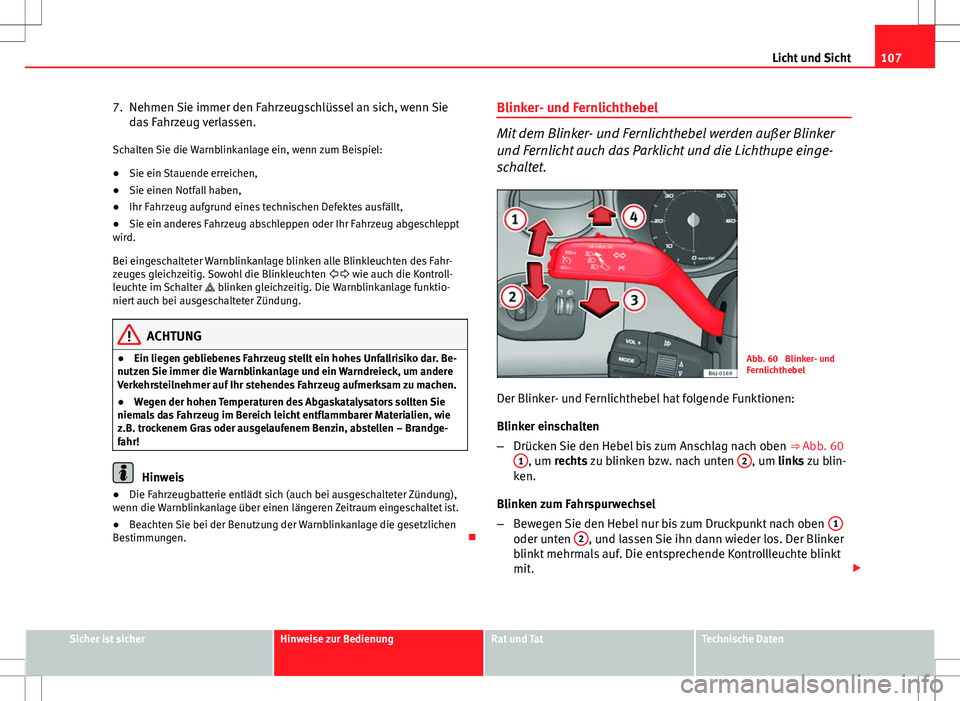

107
Licht und Sicht
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.
Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:
● Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
● Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Sowohl die Blinkleuchten   wie auch die Kontroll-
leuchte im Schalter  blinken gleichzeitig. Die Warnblinkanlage funktio-
niert auch bei ausgeschalteter Zündung.
ACHTUNG
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.
● Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandge-
fahr!
Hinweis
● Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
● Beachten Sie bei der Benutzung der Warnblinkanlage die gesetzlichen
Bestimmungen. Blinker- und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.
Abb. 60 Blinker- und
Fernlichthebel
Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒ Abb. 60
1
, um rechts zu blinken bzw. nach unten 2, um links zu blin-
ken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben 1
oder unten 2, und lassen Sie ihn dann wieder los. Der Blinker
blinkt mehrmals auf. Die entsprechende Kontrollleuchte blinkt
mit. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

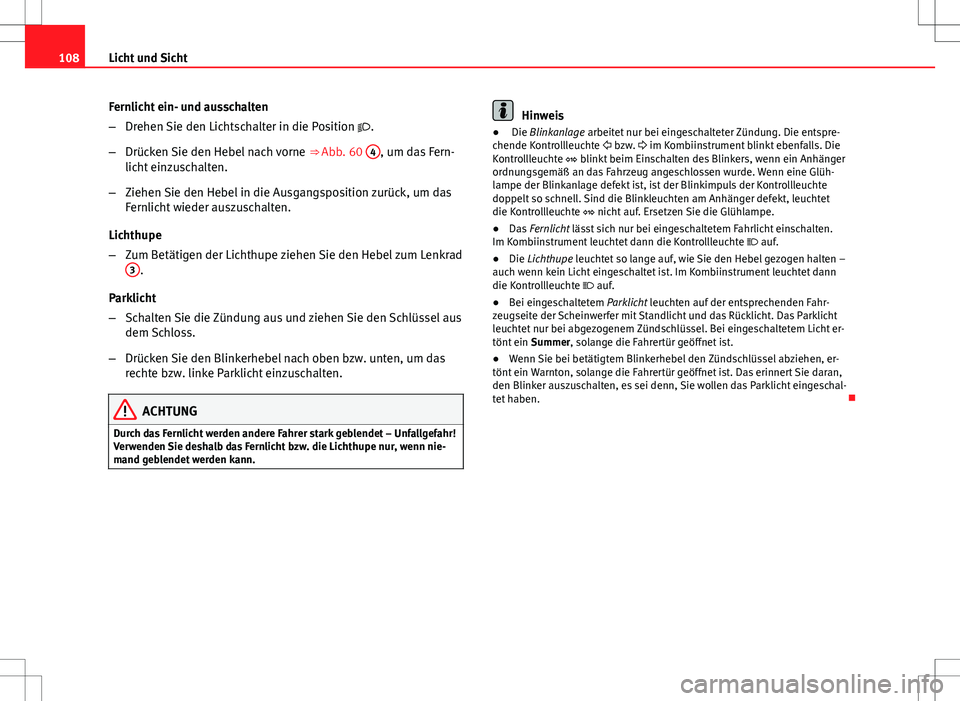

108Licht und Sicht
Fernlicht ein- und ausschalten
–Drehen Sie den Lichtschalter in die Position .
– Drücken Sie den Hebel nach vorne ⇒ Abb. 60 4
, um das Fern-
licht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das
Fernlicht wieder auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad
3
.
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus
dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das
rechte bzw. linke Parklicht einzuschalten.
ACHTUNG
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn nie-
mand geblendet werden kann.
Hinweis
● Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte  bzw.  im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte  blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinkleuchten am Anhänger defekt, leuchtet
die Kontrollleuchte  nicht auf. Ersetzen Sie die Glühlampe.
● Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten.
Im Kombiinstrument leuchtet dann die Kontrollleuchte  auf.
● Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte  auf.
● Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und das Rücklicht. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht er-
tönt ein Summer, solange die Fahrertür geöffnet ist.
● Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen, er-
tönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht eingeschal-
tet haben. 
