Seat Ibiza 5D 2011 Manual de instrucciones (in Spanish)

259
Descripción de los datos
Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.
Fig. 172 Portadatos del
vehículo (maletero)
Los vehículos con destino a determinados países no llevan placa del mode-
lo.
Placa de modelo
La placa de modelo se encuentra en el larguero derecho en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en
el interior del maletero y en la contraportada del Programa de Mantenimien-
to.
En el portadatos figuran los siguientes datos:
⇒ fig. 172
Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo/potencia del motor
Siglas del motor y del cambio
Número de pintura y del equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO 2
Al final del portadatos, puntos 8 y 9, encontrará los datos de consumo y
emisiones.
Datos de consumo y de emisiones Consumo (l/100 km) urbano
Emisiones de CO 2 (g/km) urbanas
Consumo (l/100 km) por carretera
Emisiones de CO 2 (g/km) por carretera
Consumo (l/100 km) mixto
Emisiones de CO 2 (g/km) mixtas

1
23456789
A
B
C
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

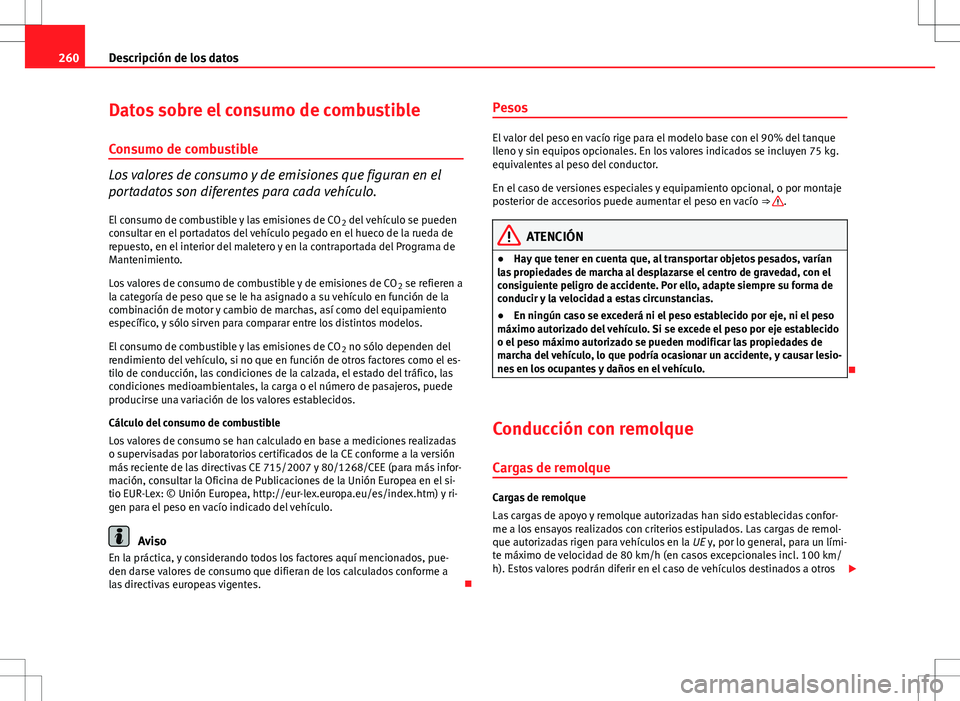

260Descripción de los datos
Datos sobre el consumo de combustible
Consumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo. El consumo de combustible y las emisiones de CO 2 del vehículo se pueden
consultar en el portadatos del vehículo pegado en el hueco de la rueda de
repuesto, en el interior del maletero y en la contraportada del Programa de
Mantenimiento.
Los valores de consumo de combustible y de emisiones de CO 2 se refieren a
la categoría de peso que se le ha asignado a su vehículo en función de la
combinación de motor y cambio de marchas, así como del equipamiento
específico, y sólo sirven para comparar entre los distintos modelos.
El consumo de combustible y las emisiones de CO 2 no sólo dependen del
rendimiento del vehículo, si no que en función de otros factores como el es-
tilo de conducción, las condiciones de la calzada, el estado del tráfico, las
condiciones medioambientales, la carga o el número de pasajeros, puede
producirse una variación de los valores establecidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en base a mediciones realizadas
o supervisadas por laboratorios certificados de la CE conforme a la versión
más reciente de las directivas CE 715/2007 y 80/1268/CEE (para más infor-
mación, consultar la Oficina de Publicaciones de la Unión Europea en el si-
tio EUR-Lex: © Unión Europea, http://eur-lex.europa.eu/es/index.htm) y ri-
gen para el peso en vacío indicado del vehículo.
Aviso
En la práctica, y considerando todos los factores aquí mencionados, pue-
den darse valores de consumo que difieran de los calculados conforme a
las directivas europeas vigentes. Pesos
El valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío
⇒ 
.
ATENCIÓN
● Hay que tener en cuenta que, al transportar objetos pesados, varían
las propiedades de marcha al desplazarse el centro de gravedad, con el
consiguiente peligro de accidente. Por ello, adapte siempre su forma de
conducir y la velocidad a estas circunstancias.
● En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Conducción con remolque
Cargas de remolque
Cargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas confor-
me a los ensayos realizados con criterios estipulados. Las cargas de remol-
que autorizadas rigen para vehículos en la UE y, por lo general, para un lími-
te máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/
h). Estos valores podrán diferir en el caso de vehículos destinados a otros 

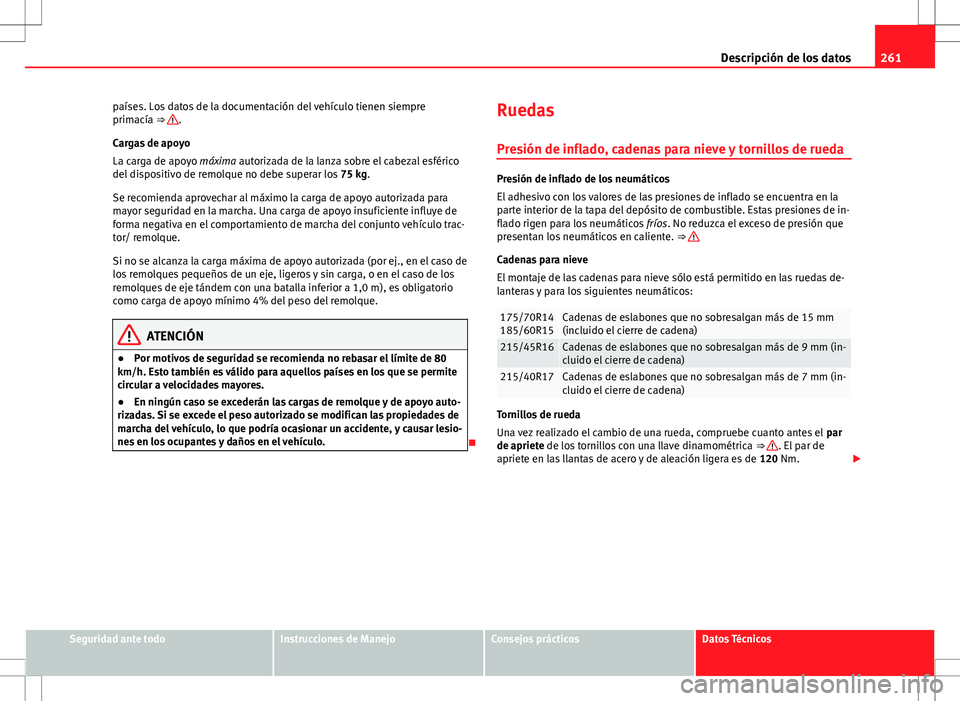

261
Descripción de los datos
países. Los datos de la documentación del vehículo tienen siempre
primacía ⇒ 
.
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
forma negativa en el comportamiento de marcha del conjunto vehículo trac-
tor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
ATENCIÓN
● Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.
● En ningún caso se excederán las cargas de remolque y de apoyo auto-
rizadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.
 Ruedas
Presión de inflado, cadenas para nieve y tornillos de rueda
Presión de inflado de los neumáticos
El adhesivo con los valores de las presiones de inflado se encuentra en la
parte interior de la tapa del depósito de combustible. Estas presiones de in-
flado rigen para los neumáticos fríos. No reduzca el exceso de presión que
presentan los neumáticos en caliente. ⇒ 
Cadenas para nieve
El montaje de las cadenas para nieve sólo está permitido en las ruedas de-
lanteras y para los siguientes neumáticos:
175/70R14
185/60R15Cadenas de eslabones que no sobresalgan más de 15 mm
(incluido el cierre de cadena)
215/45R16Cadenas de eslabones que no sobresalgan más de 9 mm (in-
cluido el cierre de cadena)
215/40R17Cadenas de eslabones que no sobresalgan más de 7 mm (in-
cluido el cierre de cadena)
Tornillos de rueda
Una vez realizado el cambio de una rueda, compruebe cuanto antes el par
de apriete de los tornillos con una llave dinamométrica ⇒ 
. El par de
apriete en las llantas de acero y de aleación ligera es de 120 Nm.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

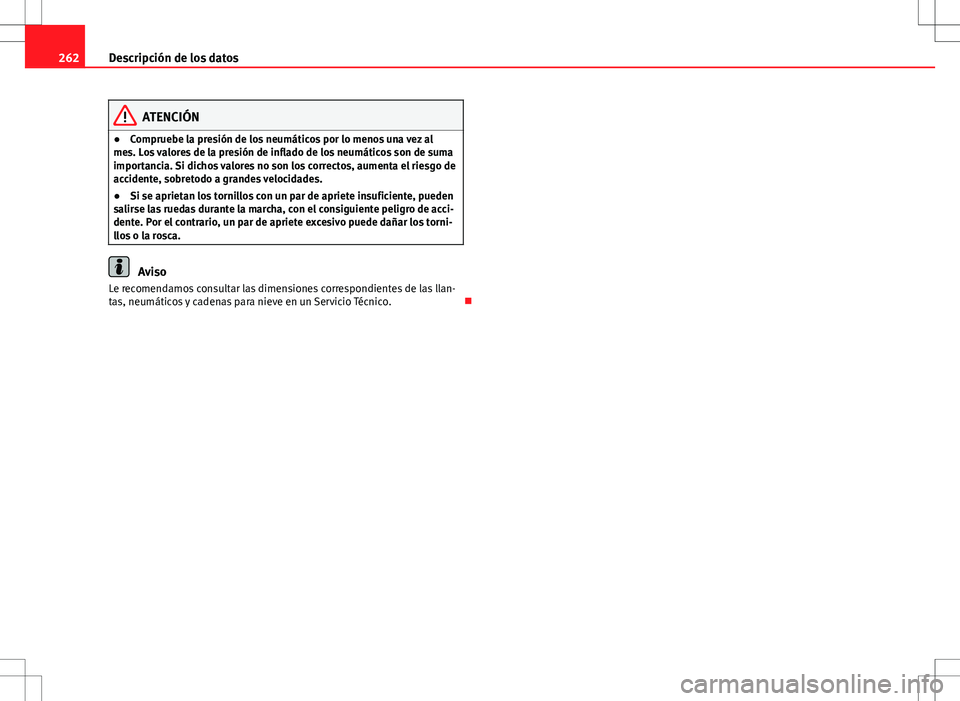

262Descripción de los datos
ATENCIÓN
● Compruebe la presión de los neumáticos por lo menos una vez al
mes. Los valores de la presión de inflado de los neumáticos son de suma
importancia. Si dichos valores no son los correctos, aumenta el riesgo de
accidente, sobretodo a grandes velocidades.
● Si se aprietan los tornillos con un par de apriete insuficiente, pueden
salirse las ruedas durante la marcha, con el consiguiente peligro de acci-
dente. Por el contrario, un par de apriete excesivo puede dañar los torni-
llos o la rosca.
Aviso
Le recomendamos consultar las dimensiones correspondientes de las llan-
tas, neumáticos y cadenas para nieve en un Servicio Técnico. 

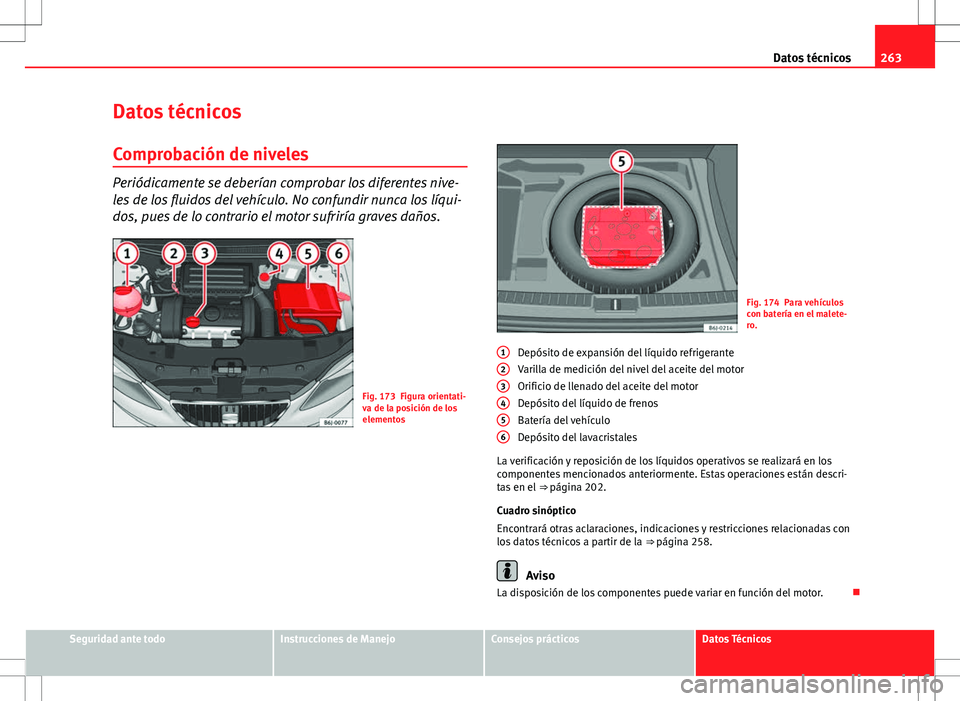

263
Datos técnicos
Datos técnicos
Comprobación de niveles
Periódicamente se deberían comprobar los diferentes nive-
les de los fluidos del vehículo. No confundir nunca los líqui-
dos, pues de lo contrario el motor sufriría graves daños.
Fig. 173 Figura orientati-
va de la posición de los
elementos
Fig. 174 Para vehículos
con batería en el malete-
ro.
Depósito de expansión del líquido refrigerante
Varilla de medición del nivel del aceite del motor
Orificio de llenado del aceite del motor
Depósito del líquido de frenos
Batería del vehículo
Depósito del lavacristales
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están descri-
tas en el ⇒ página 202.
Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la ⇒ página 258.
Aviso
La disposición de los componentes puede variar en función del motor. 
1
23456
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

264Datos técnicos
Motor de gasolina 1.2 44 kW (60 CV)
Datos del motor
Potencia kW (CV) a 1/min 44 (60)/ 5200
Par motor máximo en Nm a 1/min 108/ 3000
Nº de cilindros/ cilindrada en cm3
3/ 1198
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
Rendimientos Velocidad máxima en km/h 155
Aceleración 0-80 km/h en seg 10,3
Aceleración 0-100 km/h en seg 15,9
Pesos
Peso máximo autorizado en kg 1540
Peso en orden de marcha (con conductor) en kg 1049
Carga autorizada sobre eje delantero en kg 810
Carga autorizada sobre eje trasero en kg 770
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno 520
Remolque con freno en pendientes hasta 8% 1000
Remolque con freno en pendientes hasta 12% 800


265
Datos técnicos

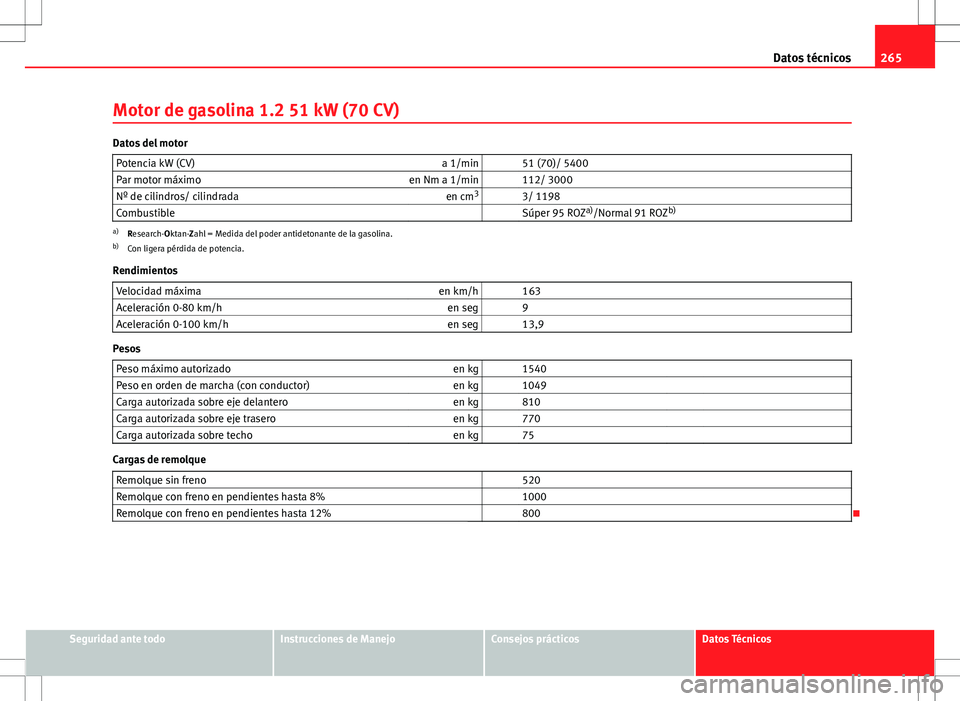

Motor de gasolina 1.2 51 kW (70 CV)
Datos del motor Potencia kW (CV) a 1/min 51 (70)/ 5400
Par motor máximo en Nm a 1/min 112/ 3000
Nº de cilindros/ cilindrada en cm3
3/ 1198
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
Rendimientos Velocidad máxima en km/h 163
Aceleración 0-80 km/h en seg 9
Aceleración 0-100 km/h en seg 13,9
Pesos
Peso máximo autorizado en kg 1540
Peso en orden de marcha (con conductor) en kg 1049
Carga autorizada sobre eje delantero en kg 810
Carga autorizada sobre eje trasero en kg 770
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno 520
Remolque con freno en pendientes hasta 8% 1000
Remolque con freno en pendientes hasta 12% 800

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

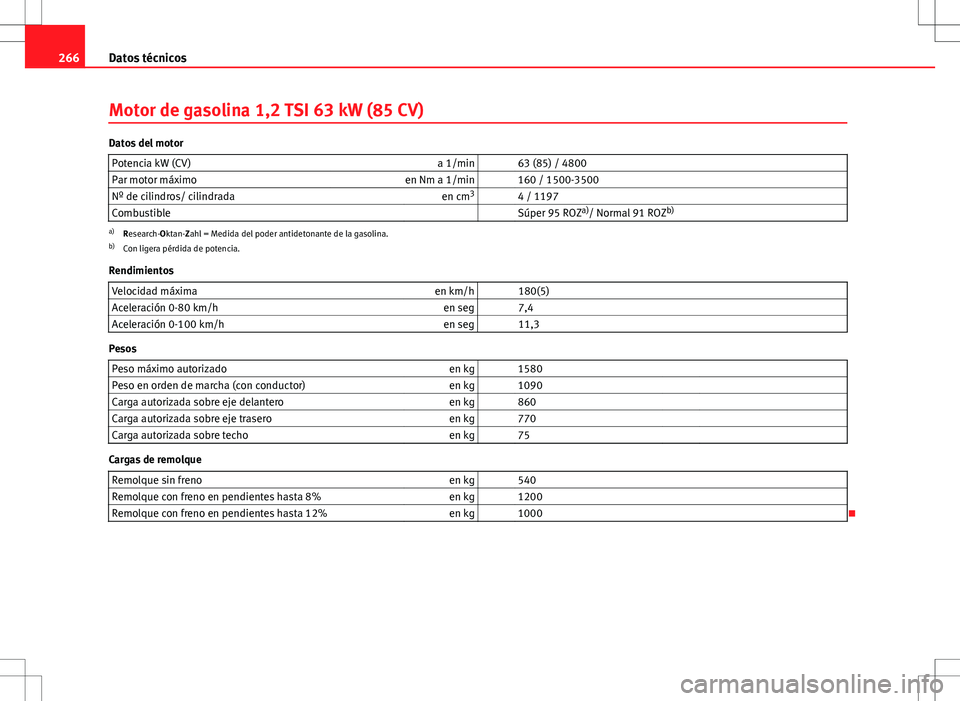

266Datos técnicos
Motor de gasolina 1,2 TSI 63 kW (85 CV)
Datos del motor
Potencia kW (CV) a 1/min 63 (85) / 4800
Par motor máximo en Nm a 1/min 160 / 1500-3500
Nº de cilindros/ cilindrada en cm3
4 / 1197
Combustible Súper 95 ROZ a)
/ Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
Rendimientos Velocidad máxima en km/h 180(5)
Aceleración 0-80 km/h en seg 7,4
Aceleración 0-100 km/h en seg 11,3
Pesos
Peso máximo autorizado en kg 1580
Peso en orden de marcha (con conductor) en kg 1090
Carga autorizada sobre eje delantero en kg 860
Carga autorizada sobre eje trasero en kg 770
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno en kg 540
Remolque con freno en pendientes hasta 8% en kg 1200
Remolque con freno en pendientes hasta 12% en kg 1000


267
Datos técnicos
Motor de gasolina/GLP 1.6 60 kW (81 CV)
Datos del motor Potencia kW (CV) a 1/min 60 (81)/ 4000-6000
Par motor máximo en Nm a 1/min 145/ 3800
Nº de cilindros/ cilindrada en cm3
4/ 1598
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
/ GLP
a) Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
Rendimientos Velocidad máxima en km/h 174
Aceleración 0-80 km/h en seg 7,9
Aceleración 0-100 km/h en seg 12,2
Pesos
Peso máximo autorizado en kg 1610
Peso en orden de marcha (con conductor) en kg 1143
Carga autorizada sobre eje delantero en kg 840
Carga autorizada sobre eje trasero en kg 800
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno 570
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

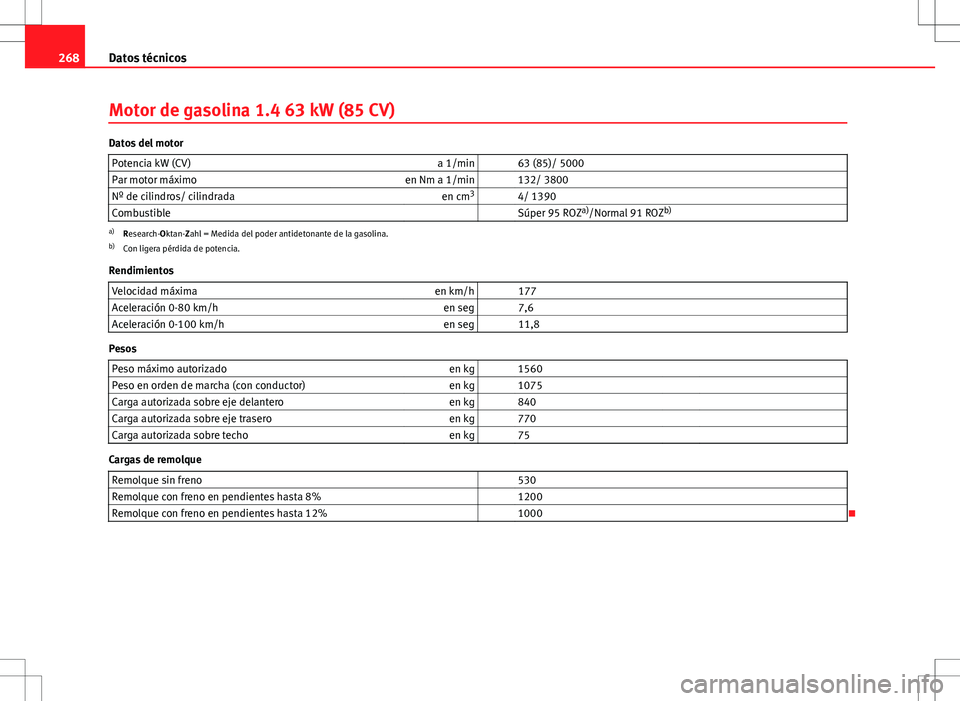

268Datos técnicos
Motor de gasolina 1.4 63 kW (85 CV)
Datos del motor
Potencia kW (CV) a 1/min 63 (85)/ 5000
Par motor máximo en Nm a 1/min 132/ 3800
Nº de cilindros/ cilindrada en cm3
4/ 1390
Combustible Súper 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida del poder antidetonante de la gasolina.
b) Con ligera pérdida de potencia.
Rendimientos Velocidad máxima en km/h 177
Aceleración 0-80 km/h en seg 7,6
Aceleración 0-100 km/h en seg 11,8
Pesos
Peso máximo autorizado en kg 1560
Peso en orden de marcha (con conductor) en kg 1075
Carga autorizada sobre eje delantero en kg 840
Carga autorizada sobre eje trasero en kg 770
Carga autorizada sobre techo en kg 75
Cargas de remolque
Remolque sin freno 530
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000

