Seat Ibiza 5D 2011 Manual de instrucciones (in Spanish)
Manufacturer: SEAT, Model Year: 2011, Model line: Ibiza 5D, Model: Seat Ibiza 5D 2011Pages: 290, tamaño PDF: 3.74 MB
Page 41 of 290
39
Sistema de airbags
ATENCIÓN (continuación)
● En los ganchos para la ropa sólo se debe colgar ropa ligera. En los
bolsillos de las prendas de vestir colgadas no se deben encontrar objetos
puntiagudos o pesados.
● No se deben exponer los laterales de los respaldos a grandes fuerzas
como, p. ej., golpes fuertes o pisotones ya que de lo contrario el sistema
puede resultar deteriorado. En este caso, los airbags laterales no se dis-
pararían.
● En los asientos con airbag lateral incorporado no se deben utilizar
nunca fundas que no hayan sido homologadas de forma expresa para su
vehículo. La bolsa de aire se despliega saliendo del lateral del respaldo y
si se utilizaran fundas no homologadas se reduciría considerablemente
la función protectora del airbag lateral.
● Los desperfectos de los tapizados originales o de la costura en el área
del módulo del airbag lateral deben repararse inmediatamente en un ta-
ller especializado.
● Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
● En caso de accidente, los niños que vayan sentados en una posición
incorrecta se verán expuestos a un mayor riesgo de sufrir lesiones. Esto
es de especial importancia para los niños que vayan en el asiento del
acompañante, pues si el sistema de airbags se dispara en caso de acci-
dente, puede tener como consecuencia lesiones muy graves e incluso
mortales ⇒ página 42, Seguridad infantil.
● Todos los trabajos que se tengan que realizar en los airbags laterales,
así como el desmontaje y montaje de alguno de sus componentes a cau-
sa de otras tareas de reparación (p. ej. desmontaje del asiento delante-
ro), deben llevarse a cabo solamente en un taller especializado. De lo
contrario, puede producirse un fallo en el funcionamiento de los airbags.
● No deben llevarse a cabo modificaciones de ningún tipo en los com-
ponentes del sistema de airbags.
● Para no mermar el correcto funcionamiento de los airbags laterales y
de cabeza no se deben modificar ni las puertas ni los paneles de puerta
(p.ej. montando posteriormente unos altavoces). Si se producen dañosATENCIÓN (continuación)
en la puerta anterior podrían mermar el correcto funcionamiento del sis-
tema. Todos los trabajos sobre la puerta anterior se deben realizar en un
taller especializado.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 42 of 290
40Sistema de airbags
Desactivación de los airbags*
Desactivación del airbag frontal del acompañante
El airbag frontal del acompañante se tendrá que desactivar,
si en el asiento del acompañante se monta un asiento para
niños de espaldas a la dirección de la marcha.
Fig. 21 En la guantera:
conmutador con llave pa-
ra activar y desactivar el
airbag del acompañante
Fig. 22 Testigo de control de la desactivación del airbag del acompañante Cuando el airbag del acompañante está
desactivado, significa que
sólo el airbag frontal acompañante, están desactivado. Los demás
airbags del vehículo siguen estando activados.
Desactivación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave del
interior de la guantera hasta la posición OFF ⇒ fig. 21.
– Compruebe si con el encendido conectado, el testigo de control
“PASSENGER AIRBAG OFF ” del tablero de instrumentos
⇒ fig. 22 permanece encendido ⇒
.
Activación del airbag frontal del acompañante
– Desconecte el encendido.
– Utilizando la llave de encendido, gire el interruptor de llave de
la guantera hasta la posición ON ⇒ fig. 21.
– Compruebe si con el encendido conectado, el testigo de control
“PASSENGER AIRBAG OFF ” del tablero de instrumentos
⇒ fig. 22 no se enciende ⇒
.
ATENCIÓN
● La responsabilidad de que el interruptor de llave se encuentre en la
posición correcta recae en el conductor.
● El airbag frontal del acompañante sólo se deberá desactivar cuando,
excepcionalmente, sea necesario utilizar un asiento para niños en el
asiento del acompañante en el que el niño va sentado de espaldas a la
dirección de marcha ⇒ página 42, Seguridad infantil.

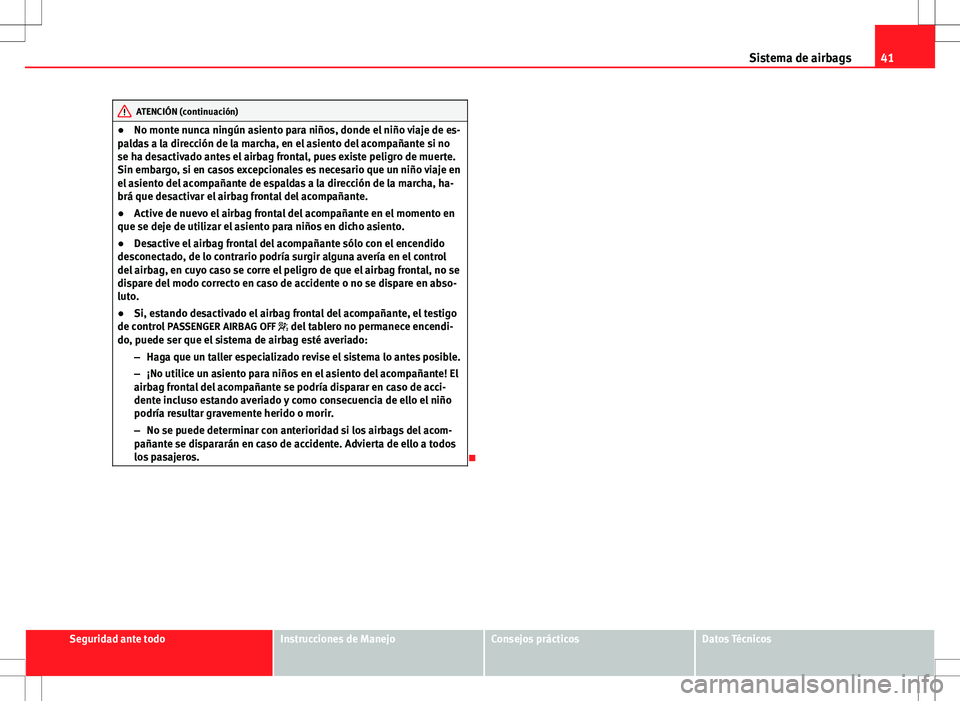

Page 43 of 290
41
Sistema de airbags
ATENCIÓN (continuación)
● No monte nunca ningún asiento para niños, donde el niño viaje de es-
paldas a la dirección de la marcha, en el asiento del acompañante si no
se ha desactivado antes el airbag frontal, pues existe peligro de muerte.
Sin embargo, si en casos excepcionales es necesario que un niño viaje en
el asiento del acompañante de espaldas a la dirección de la marcha, ha-
brá que desactivar el airbag frontal del acompañante.
● Active de nuevo el airbag frontal del acompañante en el momento en
que se deje de utilizar el asiento para niños en dicho asiento.
● Desactive el airbag frontal del acompañante sólo con el encendido
desconectado, de lo contrario podría surgir alguna avería en el control
del airbag, en cuyo caso se corre el peligro de que el airbag frontal, no se
dispare del modo correcto en caso de accidente o no se dispare en abso-
luto.
● Si, estando desactivado el airbag frontal del acompañante, el testigo
de control PASSENGER AIRBAG OFF del tablero no permanece encendi-
do, puede ser que el sistema de airbag esté averiado:
–Haga que un taller especializado revise el sistema lo antes posible.
– ¡No utilice un asiento para niños en el asiento del acompañante! El
airbag frontal del acompañante se podría disparar en caso de acci-
dente incluso estando averiado y como consecuencia de ello el niño
podría resultar gravemente herido o morir.
– No se puede determinar con anterioridad si los airbags del acom-
pañante se dispararán en caso de accidente. Advierta de ello a todos
los pasajeros.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

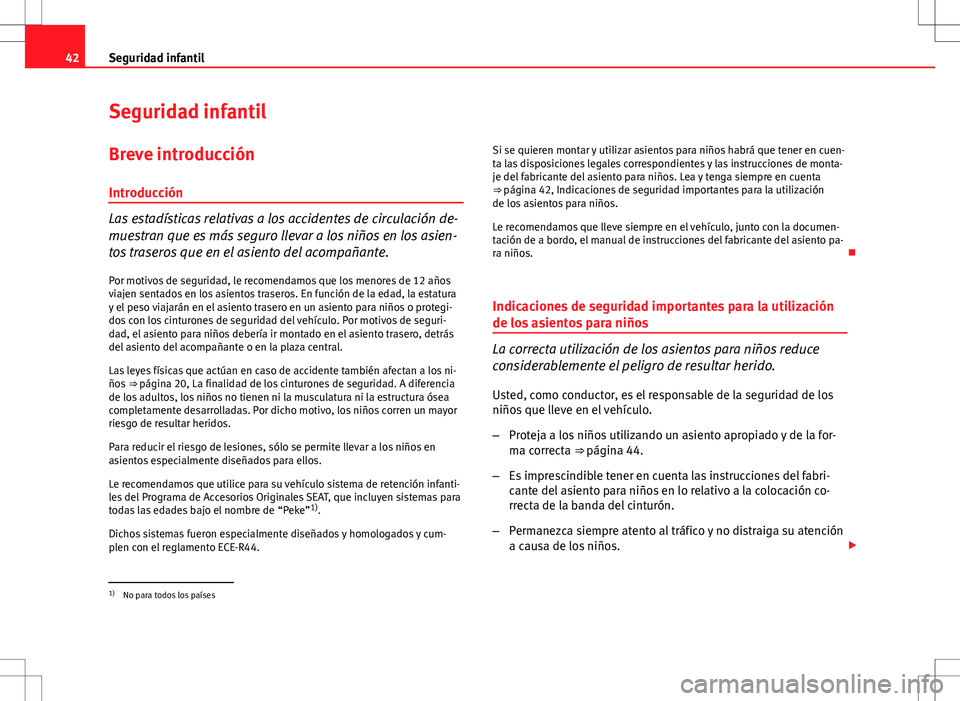

Page 44 of 290
42Seguridad infantil
Seguridad infantil
Breve introducción
Introducción
Las estadísticas relativas a los accidentes de circulación de-
muestran que es más seguro llevar a los niños en los asien-
tos traseros que en el asiento del acompañante. Por motivos de seguridad, le recomendamos que los menores de 12 años
viajen sentados en los asientos traseros. En función de la edad, la estatura
y el peso viajarán en el asiento trasero en un asiento para niños o protegi-
dos con los cinturones de seguridad del vehículo. Por motivos de seguri-
dad, el asiento para niños debería ir montado en el asiento trasero, detrás
del asiento del acompañante o en la plaza central.
Las leyes físicas que actúan en caso de accidente también afectan a los ni-
ños ⇒ página 20, La finalidad de los cinturones de seguridad. A diferencia
de los adultos, los niños no tienen ni la musculatura ni la estructura ósea
completamente desarrolladas. Por dicho motivo, los niños corren un mayor
riesgo de resultar heridos.
Para reducir el riesgo de lesiones, sólo se permite llevar a los niños en
asientos especialmente diseñados para ellos.
Le recomendamos que utilice para su vehículo sistema de retención infanti-
les del Programa de Accesorios Originales SEAT, que incluyen sistemas para
todas las edades bajo el nombre de “Peke” 1)
.
Dichos sistemas fueron especialmente diseñados y homologados y cum-
plen con el reglamento ECE-R44. Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños. Lea y tenga siempre en cuenta
⇒ página 42, Indicaciones de seguridad importantes para la utilización
de los asientos para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
Indicaciones de seguridad importantes para la utilización
de los asientos para niños
La correcta utilización de los asientos para niños reduce
considerablemente el peligro de resultar herido.
Usted, como conductor, es el responsable de la seguridad de los
niños que lleve en el vehículo.
– Proteja a los niños utilizando un asiento apropiado y de la for-
ma correcta ⇒ página 44.
– Es imprescindible tener en cuenta las instrucciones del fabri-
cante del asiento para niños en lo relativo a la colocación co-
rrecta de la banda del cinturón.
– Permanezca siempre atento al tráfico y no distraiga su atención
a causa de los niños.
1)
No para todos los países

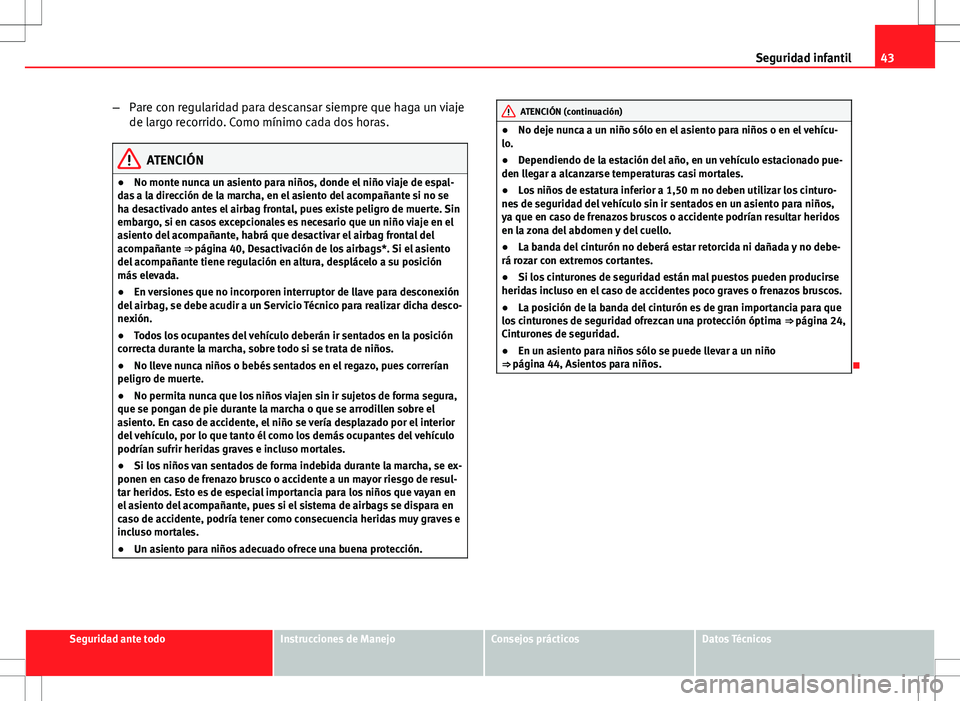

Page 45 of 290
43
Seguridad infantil
– Pare con regularidad para descansar siempre que haga un viaje
de largo recorrido. Como mínimo cada dos horas.
ATENCIÓN
● No monte nunca un asiento para niños, donde el niño viaje de espal-
das a la dirección de la marcha, en el asiento del acompañante si no se
ha desactivado antes el airbag frontal, pues existe peligro de muerte. Sin
embargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag frontal del
acompañante ⇒ página 40, Desactivación de los airbags*. Si el asiento
del acompañante tiene regulación en altura, desplácelo a su posición
más elevada.
● En versiones que no incorporen interruptor de llave para desconexión
del airbag, se debe acudir a un Servicio Técnico para realizar dicha desco-
nexión.
● Todos los ocupantes del vehículo deberán ir sentados en la posición
correcta durante la marcha, sobre todo si se trata de niños.
● No lleve nunca niños o bebés sentados en el regazo, pues correrían
peligro de muerte.
● No permita nunca que los niños viajen sin ir sujetos de forma segura,
que se pongan de pie durante la marcha o que se arrodillen sobre el
asiento. En caso de accidente, el niño se vería desplazado por el interior
del vehículo, por lo que tanto él como los demás ocupantes del vehículo
podrían sufrir heridas graves e incluso mortales.
● Si los niños van sentados de forma indebida durante la marcha, se ex-
ponen en caso de frenazo brusco o accidente a un mayor riesgo de resul-
tar heridos. Esto es de especial importancia para los niños que vayan en
el asiento del acompañante, pues si el sistema de airbags se dispara en
caso de accidente, podría tener como consecuencia heridas muy graves e
incluso mortales.
● Un asiento para niños adecuado ofrece una buena protección.
ATENCIÓN (continuación)
● No deje nunca a un niño sólo en el asiento para niños o en el vehícu-
lo.
● Dependiendo de la estación del año, en un vehículo estacionado pue-
den llegar a alcanzarse temperaturas casi mortales.
● Los niños de estatura inferior a 1,50 m no deben utilizar los cinturo-
nes de seguridad del vehículo sin ir sentados en un asiento para niños,
ya que en caso de frenazos bruscos o accidente podrían resultar heridos
en la zona del abdomen y del cuello.
● La banda del cinturón no deberá estar retorcida ni dañada y no debe-
rá rozar con extremos cortantes.
● Si los cinturones de seguridad están mal puestos pueden producirse
heridas incluso en el caso de accidentes poco graves o frenazos bruscos.
● La posición de la banda del cinturón es de gran importancia para que
los cinturones de seguridad ofrezcan una protección óptima ⇒ página 24,
Cinturones de seguridad.
● En un asiento para niños sólo se puede llevar a un niño
⇒ página 44, Asientos para niños.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 46 of 290

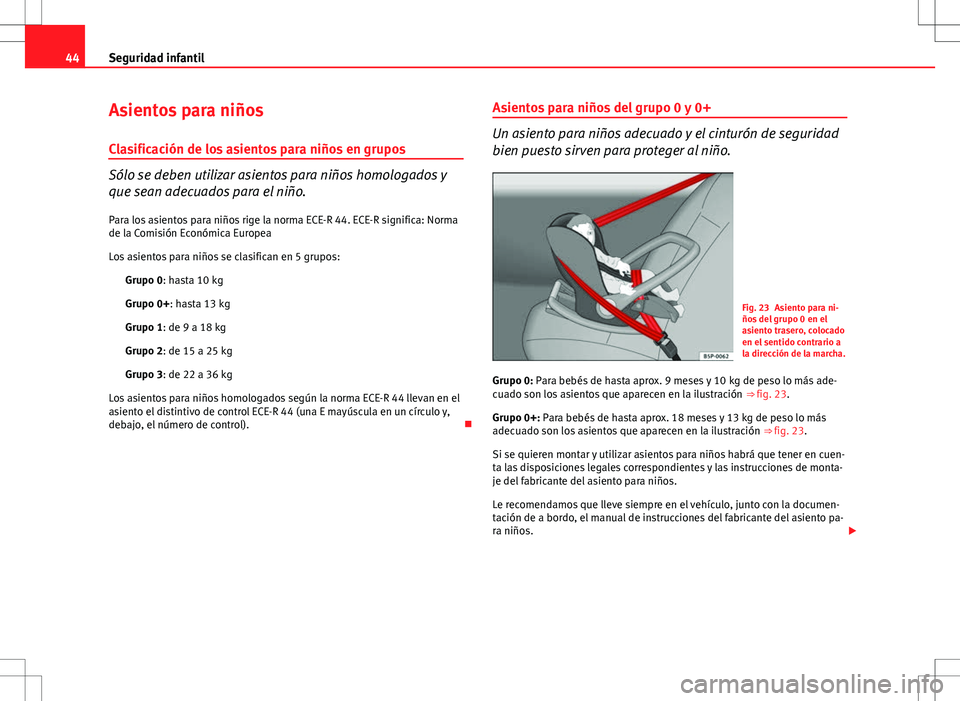

44Seguridad infantil
Asientos para niños
Clasificación de los asientos para niños en grupos
Sólo se deben utilizar asientos para niños homologados y
que sean adecuados para el niño. Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos: Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg
Grupo 1: de 9 a 18 kg
Grupo 2: de 15 a 25 kg
Grupo 3: de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control). Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 23 Asiento para ni-
ños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a
la dirección de la marcha.
Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más ade-
cuado son los asientos que aparecen en la ilustración ⇒ fig. 23.
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒ fig. 23.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
Page 47 of 290

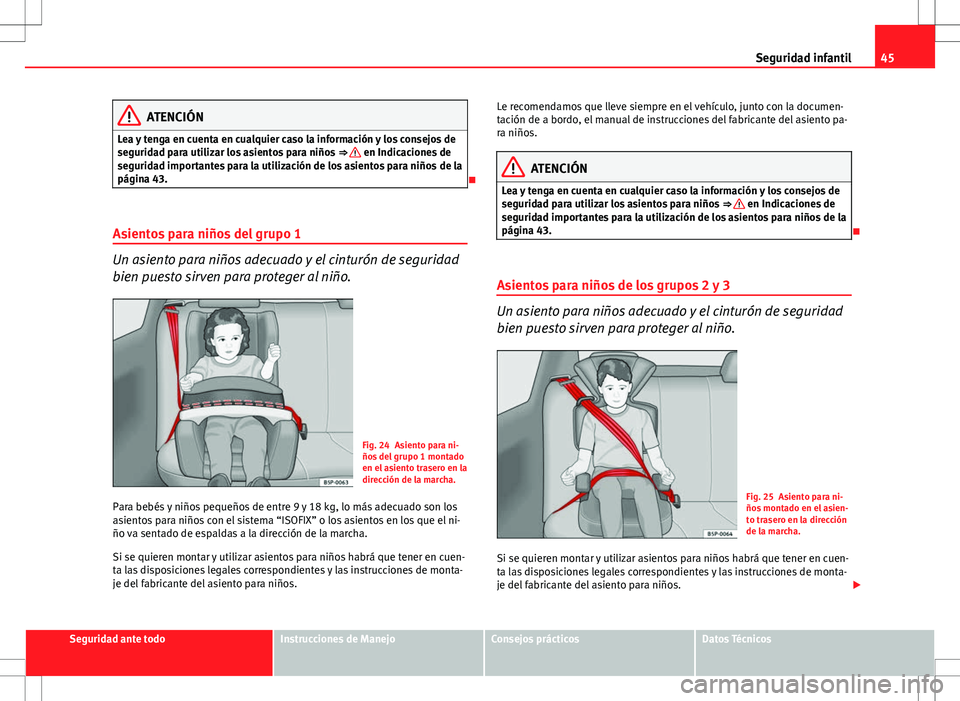

45
Seguridad infantil
ATENCIÓN
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒
en Indicaciones de
seguridad importantes para la utilización de los asientos para niños de la
página 43.
Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 24 Asiento para ni-
ños del grupo 1 montado
en el asiento trasero en la
dirección de la marcha.
Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” o los asientos en los que el ni-
ño va sentado de espaldas a la dirección de la marcha.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños. Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
ATENCIÓN
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒
en Indicaciones de
seguridad importantes para la utilización de los asientos para niños de la
página 43.
Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 25 Asiento para ni-
ños montado en el asien-
to trasero en la dirección
de la marcha.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 48 of 290

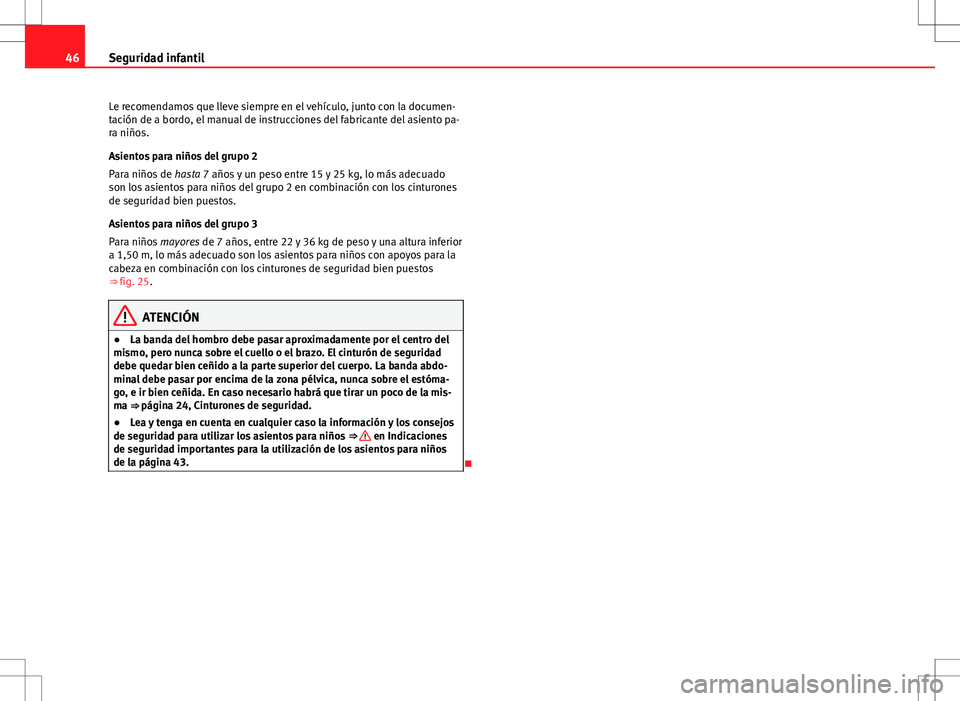

46Seguridad infantil
Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado
son los asientos para niños del grupo 2 en combinación con los cinturones
de seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la
cabeza en combinación con los cinturones de seguridad bien puestos
⇒ fig. 25.
ATENCIÓN
● La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad
debe quedar bien ceñido a la parte superior del cuerpo. La banda abdo-
minal debe pasar por encima de la zona pélvica, nunca sobre el estóma-
go, e ir bien ceñida. En caso necesario habrá que tirar un poco de la mis-
ma ⇒ página 24, Cinturones de seguridad.
● Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒
en Indicaciones
de seguridad importantes para la utilización de los asientos para niños
de la página 43.
Page 49 of 290

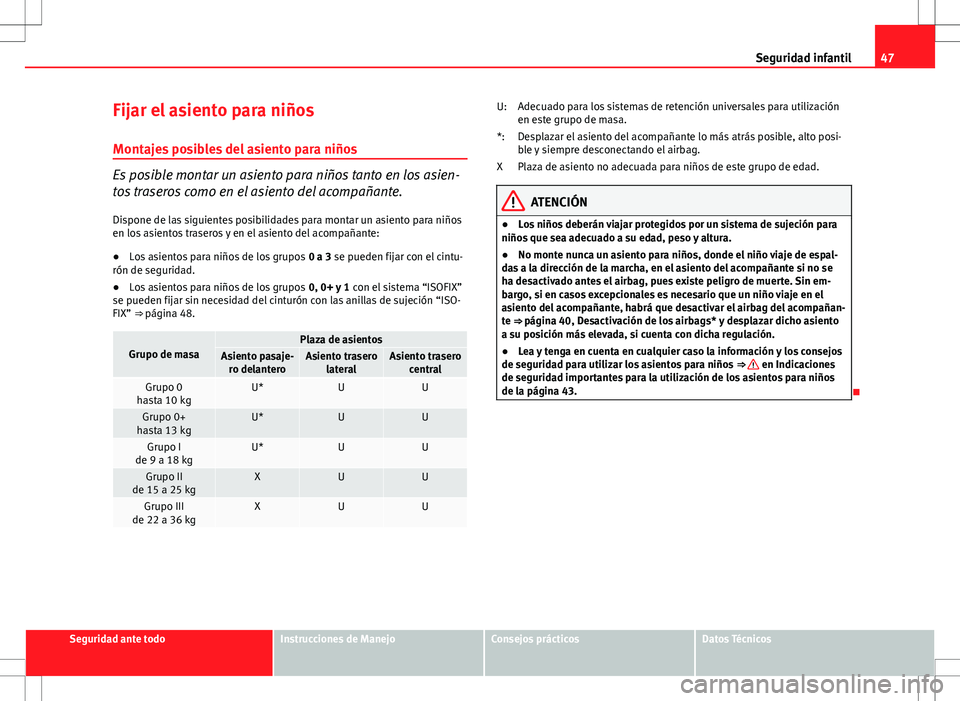

47
Seguridad infantil
Fijar el asiento para niños Montajes posibles del asiento para niños
Es posible montar un asiento para niños tanto en los asien-
tos traseros como en el asiento del acompañante.
Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:
● Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cintu-
rón de seguridad.
● Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX”
se pueden fijar sin necesidad del cinturón con las anillas de sujeción “ISO-
FIX” ⇒ página 48.
Grupo de masaPlaza de asientosAsiento pasaje-
ro delanteroAsiento trasero lateralAsiento traserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgXUU
Grupo III
de 22 a 36 kgXUU
Adecuado para los sistemas de retención universales para utilización
en este grupo de masa.
Desplazar el asiento del acompañante lo más atrás posible, alto posi-
ble y siempre desconectando el airbag.
Plaza de asiento no adecuada para niños de este grupo de edad.
ATENCIÓN
● Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
● No monte nunca un asiento para niños, donde el niño viaje de espal-
das a la dirección de la marcha, en el asiento del acompañante si no se
ha desactivado antes el airbag, pues existe peligro de muerte. Sin em-
bargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag del acompañan-
te ⇒ página 40, Desactivación de los airbags* y desplazar dicho asiento
a su posición más elevada, si cuenta con dicha regulación.
● Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒
en Indicaciones
de seguridad importantes para la utilización de los asientos para niños
de la página 43.
U:
*:
X
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Page 50 of 290

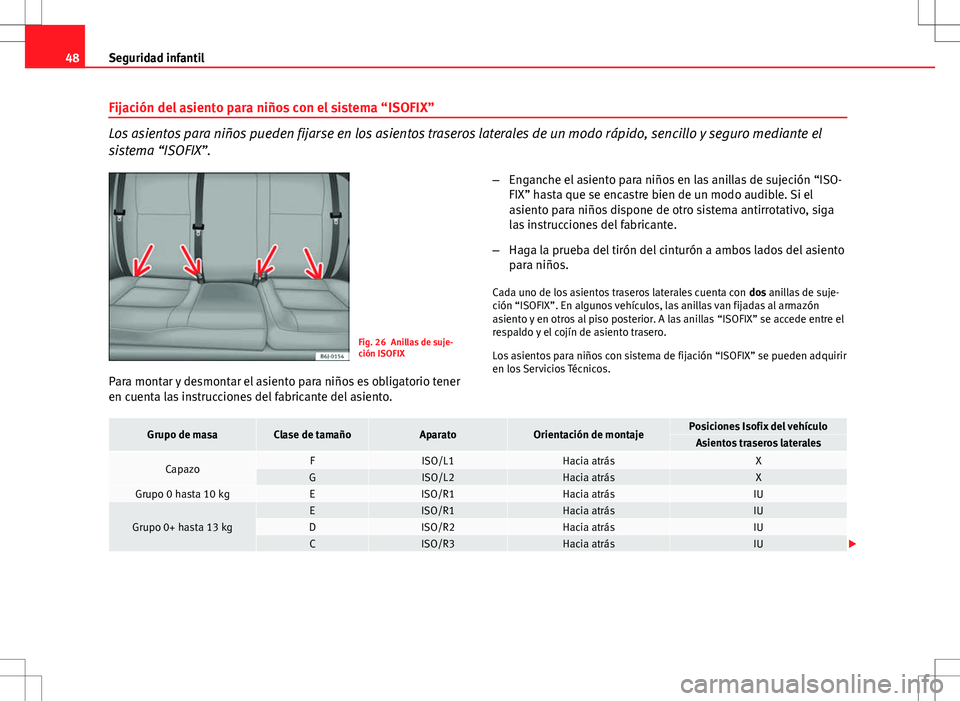

48Seguridad infantil
Fijación del asiento para niños con el sistema “ISOFIX”
Los asientos para niños pueden fijarse en los asientos traseros laterales de un modo rápido, sencillo y seguro mediante el
sistema “ISOFIX”.
Fig. 26 Anillas de suje-
ción ISOFIX
Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento. –
Enganche el asiento para niños en las anillas de sujeción “ISO-
FIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de otro sistema antirrotativo, siga
las instrucciones del fabricante.
– Haga la prueba del tirón del cinturón a ambos lados del asiento
para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero.
Los asientos para niños con sistema de fijación “ISOFIX” se pueden adquirir
en los Servicios Técnicos.
Grupo de masaClase de tamañoAparatoOrientación de montajePosiciones Isofix del vehículoAsientos traseros laterales
CapazoFISO/L1Hacia atrásXGISO/L2Hacia atrásXGrupo 0 hasta 10 kgEISO/R1Hacia atrásIU
Grupo 0+ hasta 13 kgEISO/R1Hacia atrásIUDISO/R2Hacia atrásIUCISO/R3Hacia atrásIU
