sensor Seat Leon 5D 2007 Manual de instrucciones (in Spanish)

Conducción
174en caso de emergencia no se podría abandonar el vehículo. Además, las
puertas cerradas dificultan el rescate de los ocupantes del vehículo.•
No deberían dejarse nunca niños solo s en el vehículo. Podrían quitar,
por ejemplo, el freno de mano o move r la palanca del cambio, lo que ocasio-
naría que el vehículo se pusiese en movimiento pero sin control.
•
Dependiendo de la estación del año, en un vehículo estacionado
pueden llegar a alcanzarse temperaturas casi mortales.
Sistema acústico de ayuda al aparcamiento*Ayuda al aparcamiento posterior
El sistema de ayuda le avisa mediante una señal acústica de
la aproximación de un obstáculo a la zona posterior del vehí-
culo.Descripción
El sistema acústico de ayuda al aparcamiento mide la distancia entre el vehí-
culo y un posible obstáculo mediante 4 sensores de ultrasonidos situados en
el parachoques posterior. El área de medición de los sensores empieza
aproximadamente y dependiendo de la geometría del obstáculo a una
distancia de:•
zona lateral del parachoques posterior: 0,8 m
•
zona central del parachoques posterior: 1,5 m
Activación
El sistema se activa al poner la marcha atrás. Una señal acústica breve y
aguda confirma la activación y el correcto funcionamiento del sistema. Maniobra marcha atrás
El aviso sobre la distancia empieza ta
n pronto se detecta un obstáculo en la
zona de acción del sistema . Al disminuir la distancia entre el obstáculo y el
vehículo disminuye también el intervalo de tiempo entre los pitidos acús-
ticos.
A partir de una distancia inferior a aproximadamente 25 cm, suena un pitido
continuo (señal de stop). A partir de ese momento no se debería seguir
conduciendo marcha atrás.
Conducción con remolque
En vehículos en los que se ha montado de fábrica un dispositivo para
remolque, el sistema de ayuda al aparcamiento no se activa al engranar la
marcha atrás, al estar enchufado el conector eléctrico del remolque al vehí-
culo.
Posibles fallos
Si al engranar la marcha atrás sonase un pitido continuo y grave durante
unos segundos, significará que hay un fallo en el sistema de ayuda al apar-
camiento.
Si se sigue produciendo el fallo hasta desconectar el encendido, no se
emitirá la señal acústica de fallo cada vez que se active el sistema de nuevo
(engranar la marcha atrás). Así mismo, tampoco se emitirá el aviso de dispo-
nibilidad del sistema. La reparación de la avería deberá llevarse a cabo en un
Servicio Técnico.
Si el aviso de disponibilidad o avería no sonara, el altavoz del sistema estará
defectuoso, no pudiéndose emitir por tanto los avisos ante un obstáculo.
Para garantizar el funcionamiento del sistema, los sensores deben mante-
nerse limpios y libres de hielo y nieve.
¡ATENCIÓN!
•
Los sensores tienen ángulos muertos en los que los objetos no pueden
ser detectados.
¡ATENCIÓN! (continuación)
s2ps.5.book Seite 174 Freitag, 20. Juli 2007 4:34 16

Conducción175
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Fíjese especialmente en niños pequeños y animales, ya que los
sensores no los detectan siempre. De no prestar la suficiente atención
existe peligro de accidente.
•
La ayuda al aparcamiento no puede reemplazar la atención del
conductor. El conductor asume la responsabilidad de aparcar y realizar
maniobras similares.¡Cuidado!
•
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, tampoco son detec-
tados objetos tales como, cadenas para impedir el paso de vehículos, lanzas
de remolque, bordillos altos de aceras, barras verticales finas y pintadas o
cercas, por lo que existe peligro de dañar el vehículo.
•
Los obstáculos con cantos o aristas, en algunos casos,pueden no ser
detectados a tiempo por el sistema, debido a su geometría. Tenga especial
cuidado con este tipo de obstáculos como esquinas, objetos rectangulares,
etc.., ya que se podría llegar a dañar el vehículo.
•
Extreme la atención en maniobras pa ra aparcar en un rincón entre dos
paredes perpendiculares. Tenga especial cuidado con la aproximación lateral
a la pared (vigile la visión por los retrovisores)
•
El sistema de ayuda al aparcamiento no sustituye en ningún caso la visión
por los retrovisores.
•
Fuentes ultrasónicas ajenas (martillos, neumáticos, máquinas para obras
de construcción, vehículos dotados del sistema PDC) pueden interferir en el
funcionamiento del sistema.
•
Durante la limpieza periódica de los sensores hay que prestar especial
atención a que no se rayen o se dañen. Durante la limpieza con limpiadores
de alta presión o sistemas de chorro de vapor, los sensores deberán pulveri-
zarse durante poco tiempo y desde una distancia superior a 10 cm.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntar ia del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.Nota
Si se circula cuesta abajo el regulado r de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.
¡ATENCIÓN! (continuación)
s2ps.5.book Seite 175 Freitag, 20. Juli 2007 4:34 16

Tecnología inteligente
182•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podría reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.Nota
Para desconectar mediante el interruptor el ESP, ⇒página 161Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ru edas motrices se bloqueen al frenar
⇒ página 180
Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del di ferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
El sistema controla el número de vuelta s de las ruedas motrices mediante los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒ página 82.
Si la velocidad de marcha no supera los 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina , transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Para que el freno de disco de la rueda que frena no se recaliente, el EDS se
autodesconecta en caso de solicitación extrema. El vehículo seguirá funcio-
nando con las mismas propiedades que las de otro sin EDS. Por este motivo,
no se advierte de la desconexión del EDS.
El EDS se vuelve a conectar automáticamente en cuanto el freno se ha
enfriado.
¡ATENCIÓN!
•
Pise el acelerador con precaución para aumentar la velocidad sobre
firme resbaladizo, p. ej., sobre hielo y nieve. Las ruedas motrices pueden
llegar a patinar, a pesar del EDS, mermando la seguridad de conducción.
•
El estilo de conducción debe adaptarse siempre al estado de la calzada
y a las condiciones del tráfico. La mayor seguridad que proporciona el EDS
no deberá inducir a correr ningún riesgo.
¡ATENCIÓN! (continuación)
s2ps.5.book Seite 182 Freitag, 20. Juli 2007 4:34 16

Situaciones diversas
252Dotación de fusibles, lado izquierdo del tablero de instrumentosFusibles
Número Consumidor Amperios
1 Centralita diagnosis/Iluminación in
strumentos / Centralita regualfaros/ Caudalímetro/ Parabrisas cale-
factados 10
2 Centralita motor/ Centralita ABS-ESP/ Cambio automá
tico/ Cuadro de instrumentos/ Centralita remolque/
Interruptor luces / Sensor de freno/ Servodirección/ Faro derecho e izquierdo 5
3 Airbag 5
4 Calefacción/Interruptor marcha
atrás/Interruptor ASR-ESP/Teléfono/Surtidores/Espejo electrocró-
mico/Navegador Tomtom 5
5 Faro xenon derecho 5
6 Faro xenon izquierdo 5
7L ib re
8L ib re
9L ib re
10 Libre
11 Libre
12 Cierre centralizado 15
13 Diagnosis/ Interrupor luces/ Sensor de lluvia 10
14 Cambio automático / Calefacción/ Cent ralita ESP/ Palanca Cambio automático 5
15 Centralita cableado 7,5
16 Libre
17 Alarma 5
18 Libre
19 Libre
s2ps.5.book Seite 252 Freitag, 20. Juli 2007 4:34 16

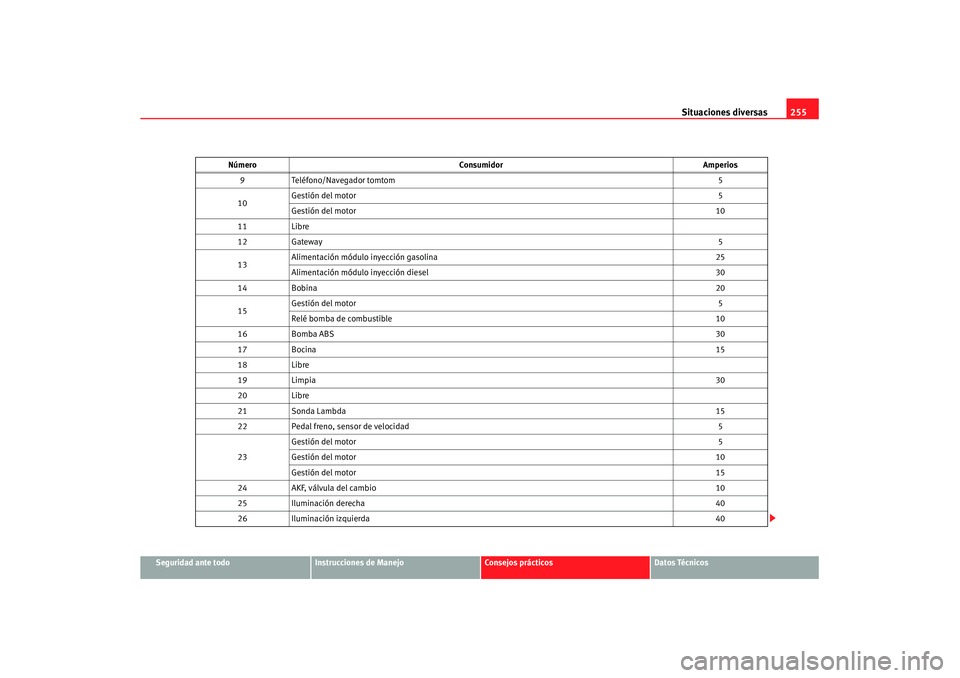

Situaciones diversas255
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
9
Teléfono/Navegador tomtom 5
10 Gestión del motor
5
Gestión del motor 10
11 Libre
12 Gateway 5
13 Alimentación módulo inyección gasolina
25
Alimentación módulo inyección diesel 30
14 Bobina 20
15 Gestión del motor
5
Relé bomba de combustible 10
16 Bomba ABS 30
17 Bocina 15
18 Libre
19 Limpia 30
20 Libre
21 Sonda Lambda 15
22 Pedal freno, sensor de velocidad 5
23 Gestión del motor
5
Gestión del motor 10
Gestión del motor 15
24 AKF, válvula del cambio 10
25 Iluminación derecha 40
26 Iluminación izquierda 40
Número
Consumidor Amperios
s2ps.5.book Seite 255 Freitag, 20. Juli 2007 4:34 16

Índice alfabético
308Regulación del alcance de los faros . . . . . . . . 121
Regulación dinámica del alcance de los faros 121
Regulador de velocidad . . . . . . . . . . . . . . . . . . 175 testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Regulador de velocidad* Desconexión total del sistema . . . . . . . . . . 178
Reloj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Reloj digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Remolcado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 268
Remolque Conducción con remolque . . . . . . . . . . . . . 194
Reparaciones airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Repostar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210
Reserva de combustible . . . . . . . . . . . . . . . . . . . 79 mensaje de advertencia . . . . . . . . . . . . . . . . 67
Retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . 131
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante
Desactivar la función antideslumbrante . . 131
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante*
Activar la función antideslumbrante . . . . . 131
Rodaje motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . 186
pastillas de freno . . . . . . . . . . . . . . . . . . . . 186
Rodaje de los neumáticos . . . . . . . . . . . . . . . . 186
Rueda de repuesto . . . . . . . . . . . . . . . . . . . . . . 241
Ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231, 275
SSeguridad infantil . . . . . . . . . . . . . . . . . . . . . . . . 47
Señal acústica . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sensor de lluvia* . . . . . . . . . . . . . . . . . . . . . . . . 129
Sensor volumétrico* Activación . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Desactivación . . . . . . . . . . . . . . . . . . . . . . . 109
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . 179, 184
servotronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Sistema antibloqueo . . . . . . . . . . . . . . . . . . . . 180 testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . . 31 airbags frontales . . . . . . . . . . . . . . . . . . . . . . 35
airbags laterales . . . . . . . . . . . . . . . . . . . . . . 38
airbags para la cabeza . . . . . . . . . . . . . . . . . 42
testigo de control . . . . . . . . . . . . . . . . . . . . . 33
Sistema de alarma desconexión . . . . . . . . . . . . . . . . . . . . . . . . 109
Sistema de control de emisiones testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Sistema de depuración de los gases de escape . . . 186
Sistema de frenos . . . . . . . . . . . . . . . . . . . . . . . 227 Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . . 183
testigo de advertencia . . . . . . . . . . . . . . . . . 81
Sistema de precalentamiento . . . . . . . . . . . . . 165 testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Sistema de seguridad- safe . . . . . . . . . . . . . . . . 98
Sistema ISOFIX y Toptether . . . . . . . . . . . . . . . . 53
TTablero de instrumentos . . . . . . . . . . . . . . . . . . 56
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
TCS (Regulación antipatinaje)
Testigo de control . . . . . . . . . . . . . . . . . . . . . 83
Techo corredizo / deflector . . . . . . . . . . . . . . . 115
Techo deflector . . . . . . . . . . . . . . . . . . . . . . . . . 115
Teléfonos móviles y radioteléfonos . . . . . . . . . 209
Temperatura del líquido refrigerante consejos de seguridad . . . . . . . . . . . . . . . . . 80
testigo de control . . . . . . . . . . . . . . . . . . . . . 79
Temperatura del líquido refrigerante del motor indicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Testigo de control . . . . . . . . . . . . . . . . . . . . . . . . 33
Testigo de control de los neumáticos . . . . . . . . 84
Testigo del cinturón . . . . . . . . . . . . . . . . . . . . . . 19
Testigos de advertencia . . . . . . . . . . . . . . . . . . . 76
Testigos de control . . . . . . . . . . . . . . . . . . . . . . . 76
Tire Mobility-System (Juego para reparación de neumáticos) . . . . . . . . . . . . . . . . . . . 242, 248
Tomas de corriente . . . . . . . . . . . . . . . . . . . . . . 143
Tornillos de rueda . . . . . . . . . . . . . . . . . . . 244, 275 par de apriete . . . . . . . . . . . . . . . . . . . . . . . 237
Tornillos de rueda antirrobo . . . . . . . . . . . . . . . 244
Trabajos en el vano motor . . . . . . . . . . . . . . . . 214
Triángulo de preseñalización . . . . . . . . . . . . . . 145
Túnel de lavado automático . . . . . . . . . . . . . . . 199
s2ps.5.book Seite 308 Freitag, 20. Juli 2007 4:34 16
