audio Seat Leon 5D 2007 Manual de instrucciones (in Spanish)

Índice3
ÍndiceEstructura de este manual
. . . . . . . .
Contenidos
. . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad ante todo
. . . . . . . . . . . . . . .
Conducción segura
. . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Posición correcta de los ocupantes del vehículo
Área de los pedales . . . . . . . . . . . . . . . . . . . . . . .
Transporte de objetos . . . . . . . . . . . . . . . . . . . . .
Cinturones de seguridad
. . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
La finalidad de los cinturones de seguridad . . .
Cinturones de seguridad . . . . . . . . . . . . . . . . . . .
Pretensores del cinturón . . . . . . . . . . . . . . . . . . .
Sistema de airbags
. . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . .
Airbags laterales* . . . . . . . . . . . . . . . . . . . . . . . .
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . .
Desactivación de los airbags* . . . . . . . . . . . . . .
Seguridad infantil
. . . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . .
Fijar el asiento para niños . . . . . . . . . . . . . . . . . .
Instrucciones de Manejo
. . . . . . . . . .
Puesto de conducción
. . . . . . . . . . . . . . . . . . . .
Cuadro general . . . . . . . . . . . . . . . . . . . . . . . . . .
Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla digital del cuadro de instrumentos . . .
Menús del cuadro de instrumentos . . . . . . . . . .
Testigos de control y de advertencia . . . . . . . . .
Mandos en el volante
. . . . . . . . . . . . . . . . . . . . .
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de Radionavegación . . . . . . . . . . . . . . .
Mandos en volante Iluminación . . . . . . . . . . . . .
Apertura y cierre
. . . . . . . . . . . . . . . . . . . . . . . . . .
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . .
Llaves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mando a distancia por radiofrecuencia . . . . . . .
Alarma antirrobo* . . . . . . . . . . . . . . . . . . . . . . . .
Portón trasero . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Techo corredizo/ deflector* . . . . . . . . . . . . . . . .
Luces y visibilidad
. . . . . . . . . . . . . . . . . . . . . . . .
Luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luces interiores . . . . . . . . . . . . . . . . . . . . . . . . . .
Visibilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpiacristales . . . . . . . . . . . . . . . . . . . . . . . . . .
Espejos retrovisores . . . . . . . . . . . . . . . . . . . . . .
Asientos y portaobjetos
. . . . . . . . . . . . . . . . . . .
La importancia del ajuste correcto de los
asientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Apoyacabezas . . . . . . . . . . . . . . . . . . . . . . . . . . .
Asientos delanteros . . . . . . . . . . . . . . . . . . . . . .
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . . . Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cenicero*, encendedor* y tomas de corriente . .
Triángulo de preseñalización, botiquín y extintor
de incendios . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maletero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatización
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . .
Observaciones generales . . . . . . . . . . . . . . . . . .
Conducción
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de encendido . . . . . . . . . . . . . . . . . . .
Arrancar y parar el motor . . . . . . . . . . . . . . . . . .
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . .
Cambio automático* / cambio automático DSG*
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema acústico de ayuda al aparcamiento* . .
Regulador de velocidad (GRA)* . . . . . . . . . . . . .
Consejos prácticos
. . . . . . . . . . . . . . . . .
Tecnología inteligente
. . . . . . . . . . . . . . . . . . . .
Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema antibloqueo y antipatinaje M-ABS (ABS Y
TCS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programa electrónico de estabilización (ESP)* .
Conducción y medio ambiente
. . . . . . . . . . . .
Rodaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de depuración de los gases de escape
Catalizador* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Filtro de partículas para motores Diesel . . . . . .
5
6
7
7
7
10
16
17
19
19
21
25
29
31
31
35
38
42
45
47
47
50
52 56
56
56
59
62
68
76
88
88
89
93
97
98
98
104
106
108
110
112
115
118
118
125
126
127
131
134
134
135
137
138 139
142
145
146
149
149
151
155
158
160
160
161
162
163
166
167
172
174
175
179
179
179
180
181
186
186
186
187
187
s2ps.5.book Seite 3 Freitag, 20. Juli 2007 4:34 16

Puesto de conducción69
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

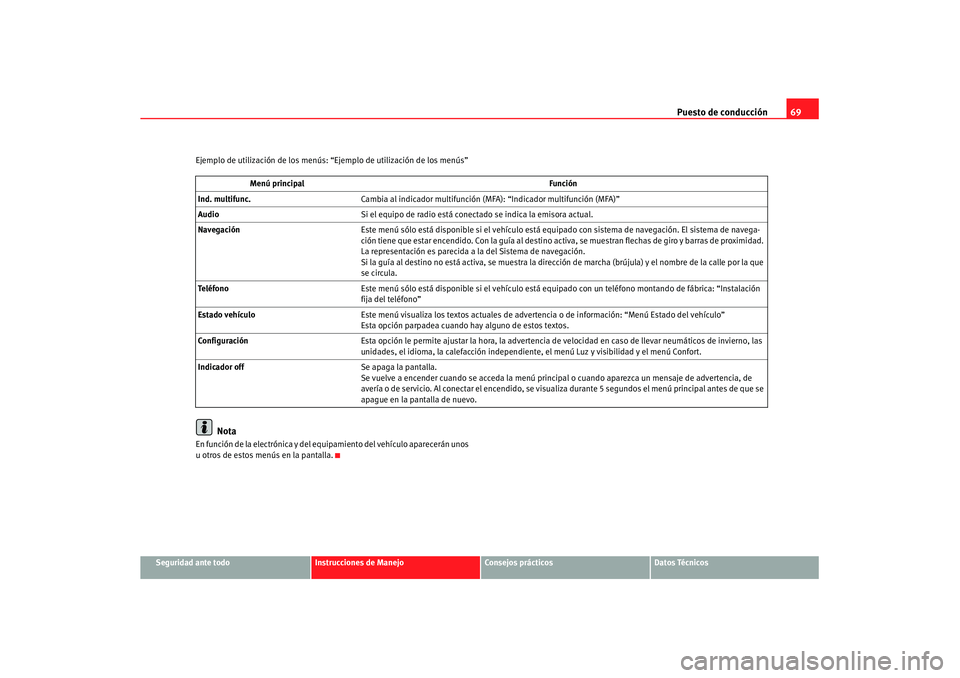

Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú principal
Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino activa, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la direcció n de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de advertencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú principal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visualiza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s2ps.5.book Seite 69 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante

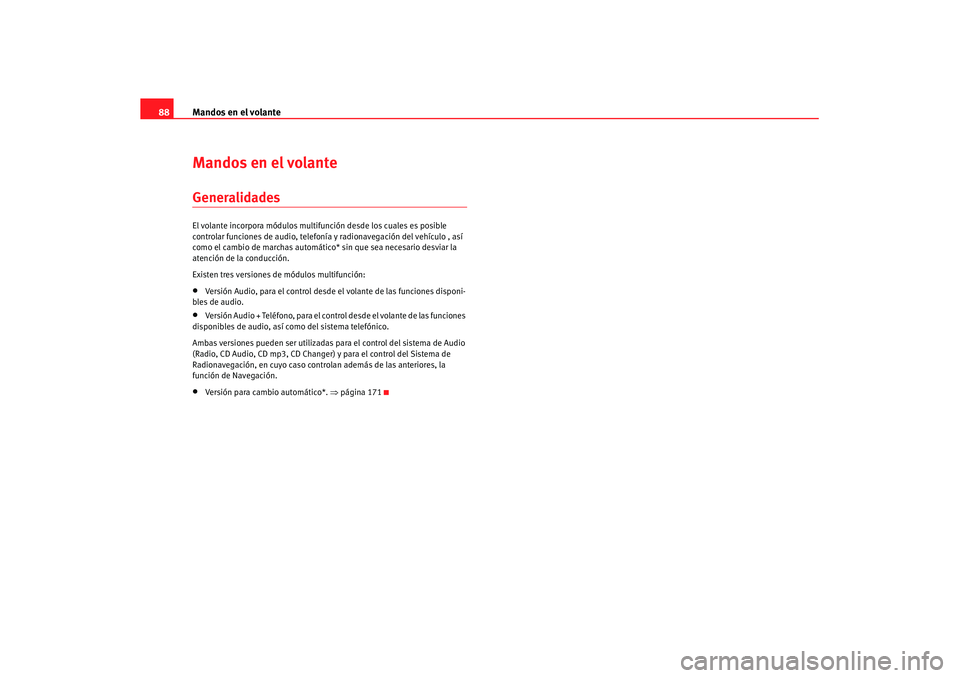

88Mandos en el volanteGeneralidadesEl volante incorpora módulos multif unción desde los cuales es posible
controlar funciones de audio, telefoní a y radionavegación del vehículo , así
como el cambio de marchas automático* sin que sea necesario desviar la
atención de la conducción.
Existen tres versiones de módulos multifunción:•
Versión Audio, para el control desde el volante de las funciones disponi-
bles de audio.
•
Versión Audio + Teléfono, para el control desde el volante de las funciones
disponibles de audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control del sistema de Audio
(Radio, CD Audio, CD mp3, CD Changer) y para el control del Sistema de
Radionavegación, en cuyo caso controlan además de las anteriores, la
función de Navegación.
•
Versión para cambio automático*. ⇒página 171
s2ps.5.book Seite 88 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante89
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sistema audioMandos en volante versión Audio
Fig. 48 Mandos en el
volante
Fig. 49 Mandos en el
volante
Te c l a Pulsación corta
Pulsación larga
Radio CD Audio CD mp3
a)
CDCRadio CD Audio
CD mp3
a)
CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
AAABAC
s2ps.5.book Seite 89 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante91
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

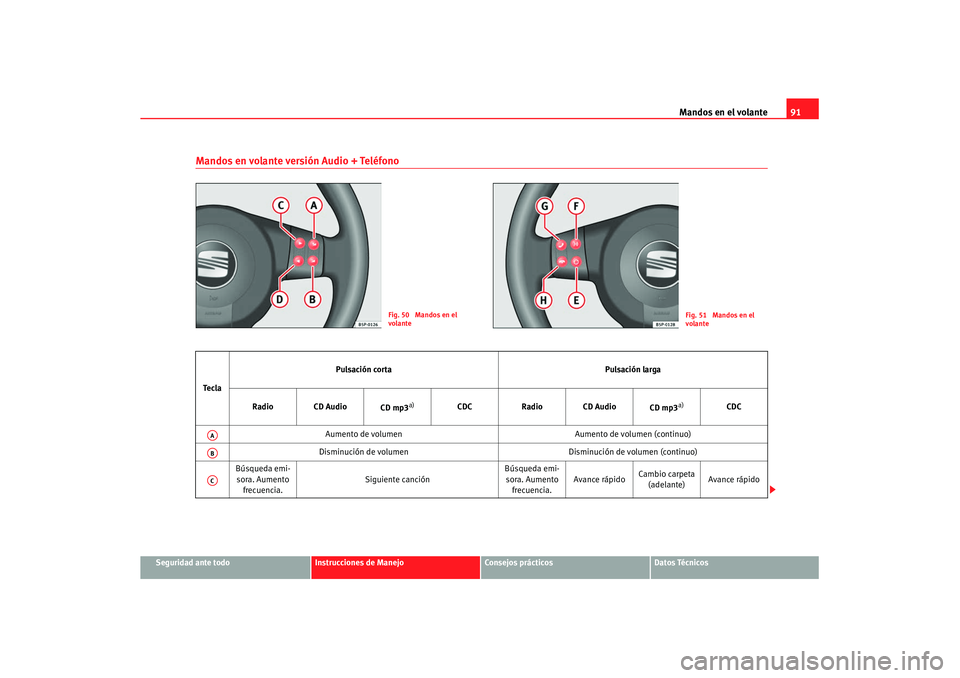

Mandos en volante versión Audio + Teléfono
Fig. 50 Mandos en el
volante
Fig. 51 Mandos en el
volante
Te c l a Pulsación corta
Pulsación larga
Radio CD Audio CD mp3
a)
CDCRadio CD Audio
CD mp3
a)
CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AAABAC
s2ps.5.book Seite 91 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante93
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

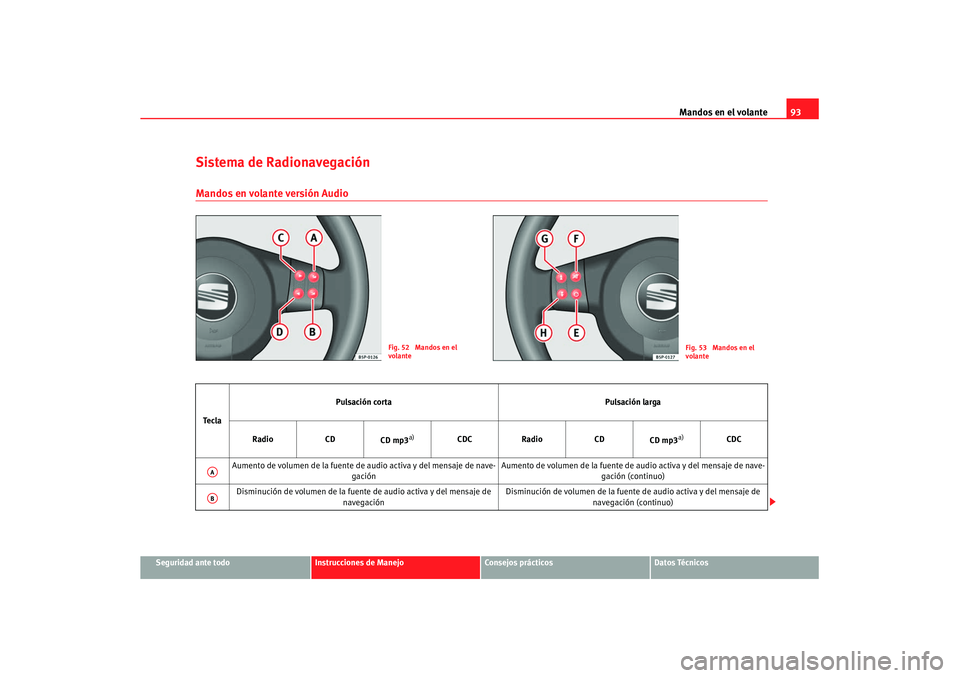

Sistema de RadionavegaciónMandos en volante versión Audio
Fig. 52 Mandos en el
volante
Fig. 53 Mandos en el
volante
Te c l a Pulsación corta
Pulsación larga
Radio CD
CD mp3
a)
CDC Radio CD
CD mp3
a)
CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente
de audio activa y del mensaje de
navegación (continuo)
AAAB
s2ps.5.book Seite 93 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante95
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

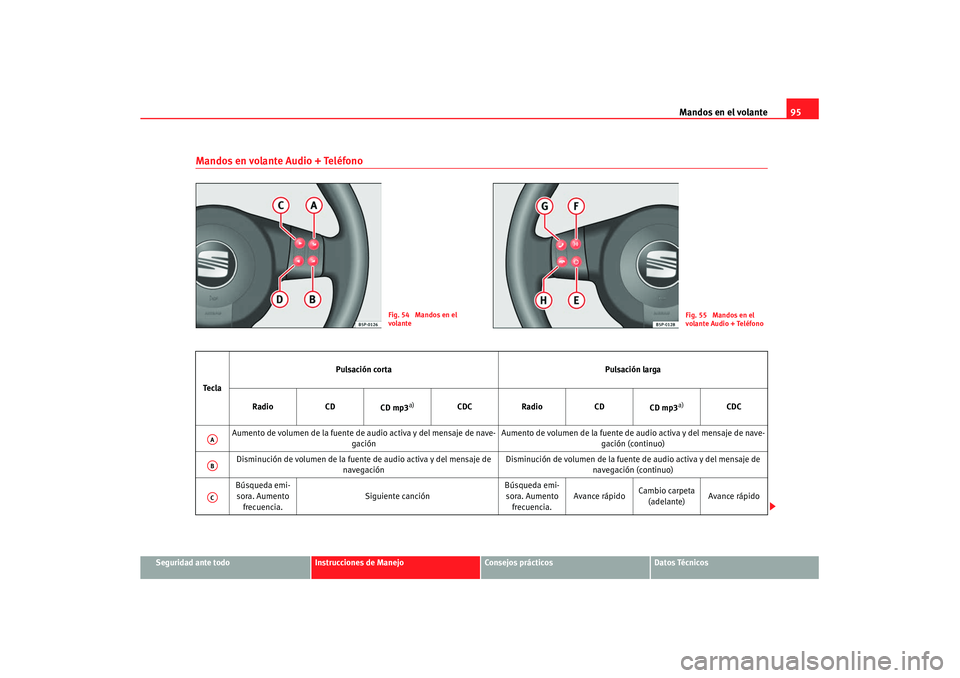

Mandos en volante Audio + Teléfono
Fig. 54 Mandos en el
volante
Fig. 55 Mandos en el
volante Audio + Teléfono
Te c l a Pulsación corta
Pulsación larga
Radio CD
CD mp3
a)
CDC Radio CD
CD mp3
a)
CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente
de audio activa y del mensaje de
navegación (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AAABAC
s2ps.5.book Seite 95 Freitag, 20. Juli 2007 4:34 16

Mandos en el volante97
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

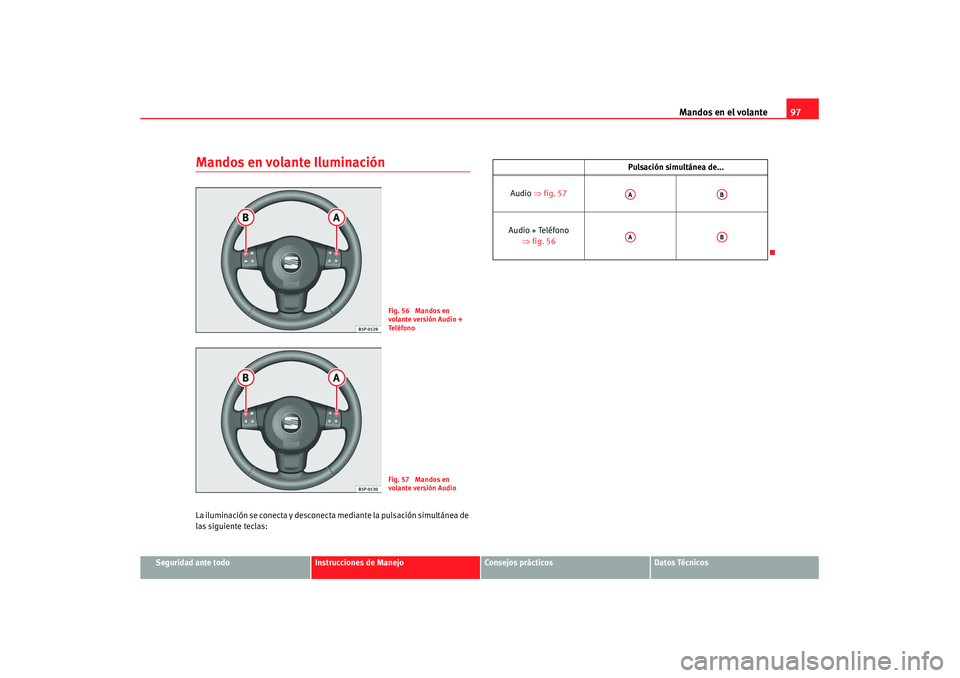

Mandos en volante IluminaciónLa iluminación se conecta y desconecta mediante la pulsación simultánea de
las siguiente teclas:
Fig. 56 Mandos en
volante versión Audio +
Te l é f o n oFig. 57 Mandos en
volante versión Audio
Pulsación simultánea de...
Audio ⇒fig. 57
Audio + Teléfono ⇒fig. 56AA
AB
AA
AB
s2ps.5.book Seite 97 Freitag, 20. Juli 2007 4:34 16

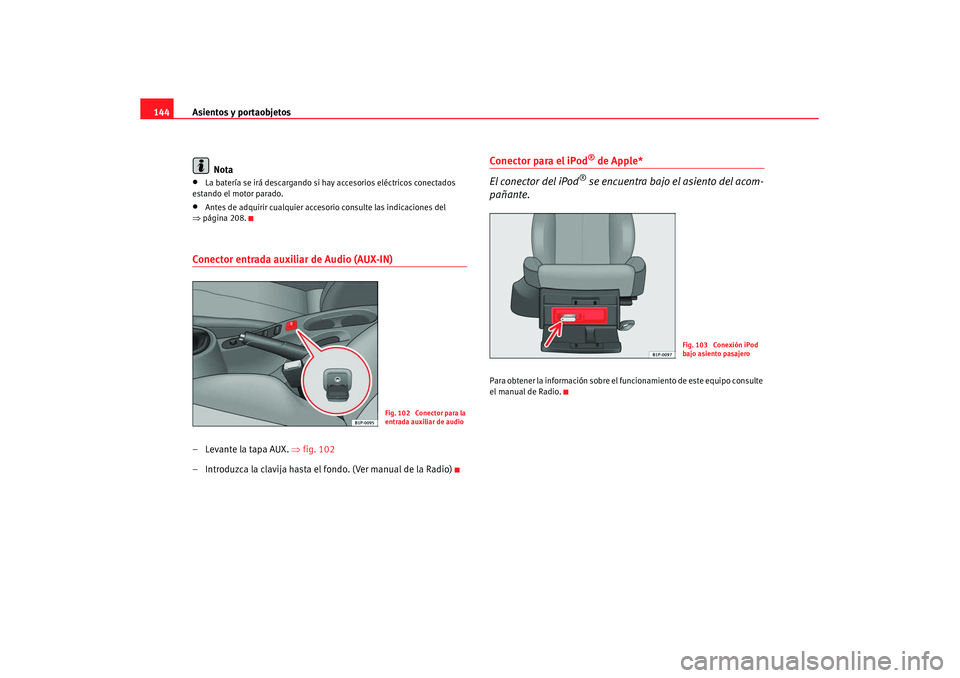

Asientos y portaobjetos
144
Nota•
La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•
Antes de adquirir cualquier acceso rio consulte las indicaciones del
⇒ página 208.
Conector entrada auxiliar de Audio (AUX-IN)– Levante la tapa AUX. ⇒ fig. 102
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
Conector para el iPod
® de Apple*
El conector del iPod
® se encuentra bajo el asiento del acom-
pañante.
Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.
Fig. 102 Conector para la
entrada auxiliar de audio
Fig. 103 Conexión iPod
bajo asiento pasajero
s2ps.5.book Seite 144 Freitag, 20. Juli 2007 4:34 16

Índice alfabético303
Cinturones de seguridad . . . . . . . . . . . . . . . . . . . 19
ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
indicaciones de seguridad . . . . . . . . . . . . . . 24
mal puestos . . . . . . . . . . . . . . . . . . . . . . . . . . 29
sin abrochar . . . . . . . . . . . . . . . . . . . . . . . . . . 22
testigo de control . . . . . . . . . . . . . . . . . . . . . . 19
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Climatizador observaciones generales . . . . . . . . . . . . . . 158
Climatizador* 2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . 155
Climatronic observaciones generales . . . . . . . . . . . . . . 158
Colocación de la banda del cinturón cinturones de seguridad . . . . . . . . . . . . . . . . 26
en el caso de mujeres embarazadas . . . . . . 27
Combustible gasóleo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
gasolina . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
Combustible biodiesel . . . . . . . . . . . . . . . . . . . 212
Combustible: ahorrar . . . . . . . . . . . . . . . . . . . . 191
Compartimento para la documentación de a bordo 139
Conducción con remolque . . . . . . . . . . . . . . . . . . . . . . . . 195
Económica / Medioambiental . . . . . . . . . . 191
viajes al extranjero . . . . . . . . . . . . . . . . . . . 188
Conducción con cambio automático / cambio auto- matico DSG* . . . . . . . . . . . . . . . . . . . . . . . 169
Conducción con remolque . . . . . . . . . . . . . . . . 274
Conducción ecológica . . . . . . . . . . . . . . . . . . . . 191 Conducción económica . . . . . . . . . . . . . . . . . . . 191
Conducción en invierno
motor diesel . . . . . . . . . . . . . . . . . . . . . . . . . 213
Conducción segura . . . . . . . . . . . . . . . . . . . . . . 7, 8
Conductor Véase Posición correcta . . . . . . . . . . . . . . . . 10
Conector entrada auxiliar de Audio : AUX-IN . . 144
Conector para el iPod de Apple . . . . . . . . . . . . 144
Conexión USB* . . . . . . . . . . . . . . . . . . . . . . . . . 145
Conmutador intermitentes de emergencia . . . . . . . . . . . 122
Conmutadores elevalunas eléctricos . . . . . . . . . . . . . . . . . . 112
Consejos de seguridad temperatura del líquido refrigerante . . . . . . 80
Conservación del vehículo exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Conservación y limpieza . . . . . . . . . . . . . . . . . . 198
Cónsola central con portavasos . . . . . . . . . . . . 139
Control de presión de los neumáticos . . . . . . . 232
Cuadro general instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . 59
tablero de instrumentos . . . . . . . . . . . . . . . . 56
testigos de advertencia . . . . . . . . . . . . . . . . . 76
testigos de control . . . . . . . . . . . . . . . . . . . . . 76
Cuadro general del vano motor . . . . . . . . . . . . 276
Cubiertas de los airbags . . . . . . . . . . . . . . . . . . . 37
Cuentakilómetros . . . . . . . . . . . . . . . . . . . . . . . . 63
Cuentarrevoluciones . . . . . . . . . . . . . . . . . . . . . . 61
Cuidado de los cromados . . . . . . . . . . . . . . . . . 203
ChChorros de vapor . . . . . . . . . . . . . . . . . . . . . . . . 200DDatos distintivos del vehículo . . . . . . . . . . . . . 272
Depósito apertura de la tapa del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . 210
capacidad del depósito . . . . . . . . . . . . . . . . 60
nivel de combustible . . . . . . . . . . . . . . . . . . . 60
testigo de reserva . . . . . . . . . . . . . . . . . . . . . 60
Depósito de combustible Véase Reserva de combustible . . . . . . . . . . . 79
Desabrocharse el cinturón de seguridad . . . . . . 28
Desactivación de los airbags del acompañante indicaciones de seguridad . . . . . . . . . . . . . . 46
Desactivación del airbag del acompañante . . . 45
Desecho airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
pretensores del cinturón . . . . . . . . . . . . . . . . 30
Desmontar y montar la rueda . . . . . . . . . . . . . . 246
Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 bloqueo de la dirección . . . . . . . . . . . . . . . 162
Dirección asistida . . . . . . . . . . . . . . . . . . . . . . . 185
Dirección asistida eléctrica testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Dispositivo de remolque . . . . . . . . . . . . . . . . . . 195
Distancia de frenado . . . . . . . . . . . . . . . . . . . . . 184
Duplicados de llaves . . . . . . . . . . . . . . . . . . . . . 104
s2ps.5.book Seite 303 Freitag, 20. Juli 2007 4:34 16
