Seat Leon 5D 2008 Manual de instrucciones (in Spanish)

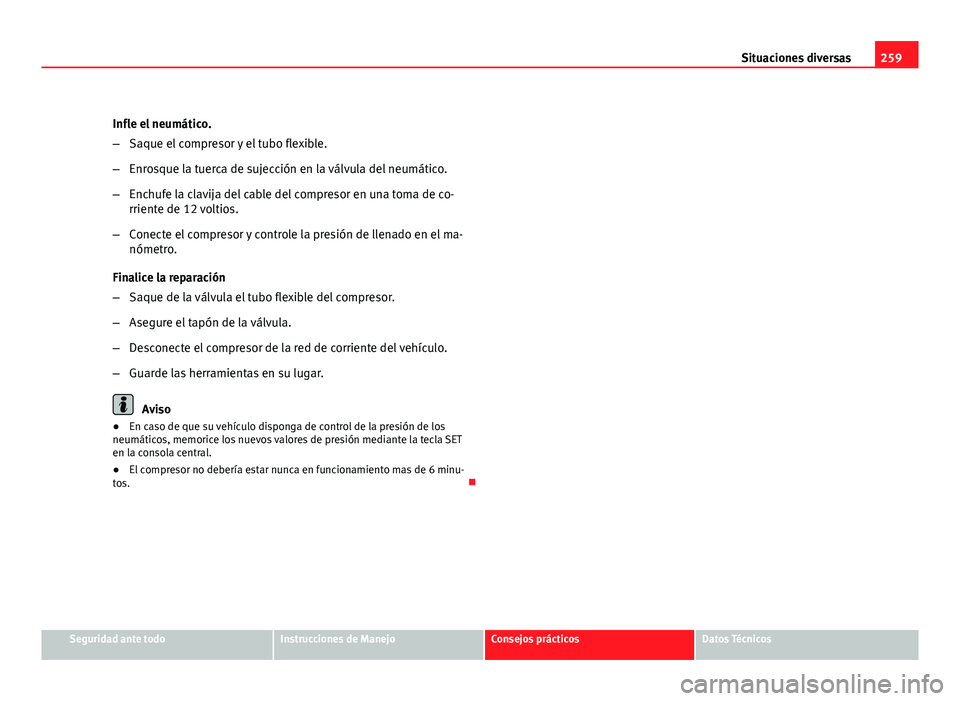

259
Situaciones diversas
Infle el neumático.
– Saque el compresor y el tubo flexible.
– Enrosque la tuerca de sujección en la válvula del neumático.
– Enchufe la clavija del cable del compresor en una toma de co-
rriente de 12 voltios.
– Conecte el compresor y controle la presión de llenado en el ma-
nómetro.
Finalice la reparación
– Saque de la válvula el tubo flexible del compresor.
– Asegure el tapón de la válvula.
– Desconecte el compresor de la red de corriente del vehículo.
– Guarde las herramientas en su lugar.
Aviso
● En caso de que su vehículo disponga de control de la presión de los
neumáticos, memorice los nuevos valores de presión mediante la tecla SET
en la consola central.
● El compresor no debería estar nunca en funcionamiento mas de 6 minu-
tos. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

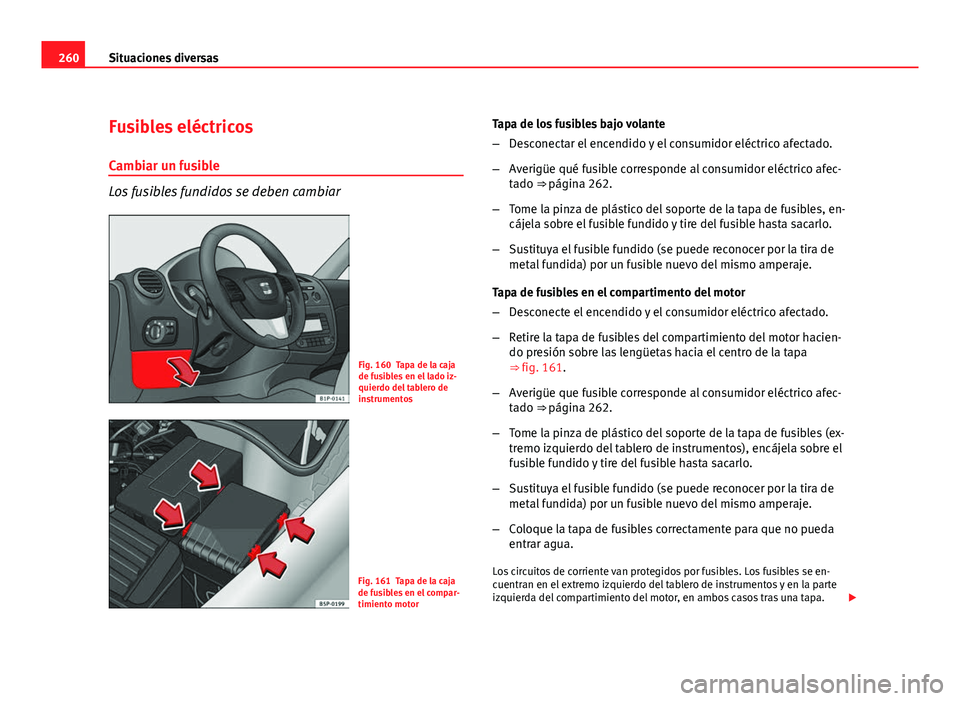

260Situaciones diversas
Fusibles eléctricos
Cambiar un fusible
Los fusibles fundidos se deben cambiar
Fig. 160 Tapa de la caja
de fusibles en el lado iz-
quierdo del tablero de
instrumentos
Fig. 161 Tapa de la caja
de fusibles en el compar-
timiento motor Tapa de los fusibles bajo volante
–
Desconectar el encendido y el consumidor eléctrico afectado.
– Averigüe qué fusible corresponde al consumidor eléctrico afec-
tado ⇒ página 262.
– Tome la pinza de plástico del soporte de la tapa de fusibles, en-
cájela sobre el fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.
Tapa de fusibles en el compartimento del motor
– Desconecte el encendido y el consumidor eléctrico afectado.
– Retire la tapa de fusibles del compartimiento del motor hacien-
do presión sobre las lengüetas hacia el centro de la tapa
⇒ fig. 161.
– Averigüe que fusible corresponde al consumidor eléctrico afec-
tado ⇒ página 262.
– Tome la pinza de plástico del soporte de la tapa de fusibles (ex-
tremo izquierdo del tablero de instrumentos), encájela sobre el
fusible fundido y tire del fusible hasta sacarlo.
– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.
– Coloque la tapa de fusibles correctamente para que no pueda
entrar agua.
Los circuitos de corriente van protegidos por fusibles. Los fusibles se en-
cuentran en el extremo izquierdo del tablero de instrumentos y en la parte
izquierda del compartimiento del motor, en ambos casos tras una tapa. 

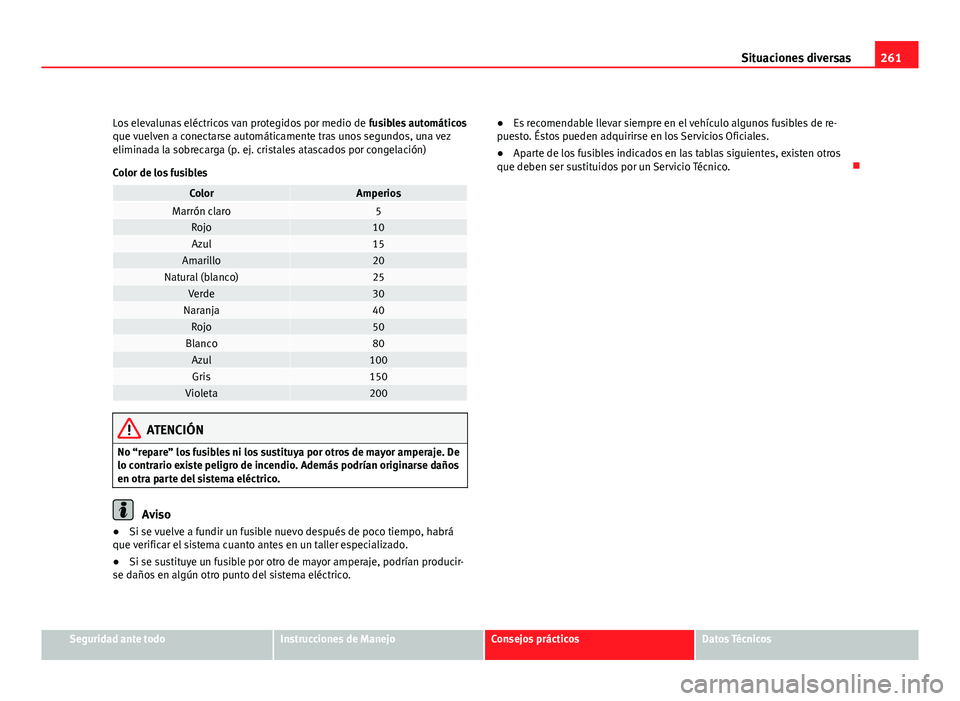

261
Situaciones diversas
Los elevalunas eléctricos van protegidos por medio de fusibles automáticos
que vuelven a conectarse automáticamente tras unos segundos, una vez
eliminada la sobrecarga (p. ej. cristales atascados por congelación)
Color de los fusibles
ColorAmperiosMarrón claro5Rojo10Azul15Amarillo20Natural (blanco)25Verde30Naranja40Rojo50Blanco80Azul100Gris150Violeta200
ATENCIÓN
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de incendio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Aviso
● Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá
que verificar el sistema cuanto antes en un taller especializado.
● Si se sustituye un fusible por otro de mayor amperaje, podrían producir-
se daños en algún otro punto del sistema eléctrico. ●
Es recomendable llevar siempre en el vehículo algunos fusibles de re-
puesto. Éstos pueden adquirirse en los Servicios Oficiales.
● Aparte de los fusibles indicados en las tablas siguientes, existen otros
que deben ser sustituidos por un Servicio Técnico. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

262Situaciones diversas
Dotación de fusibles, lado izquierdo del tablero de
instrumentos
Fusibles
NúmeroConsumidorAmperios
1Centralita diagnosis/Iluminación instrumentos /
Centralita regulafaros/ Caudalímetro/ Parabrisas
calefactados/Gestión motor/Faros AFS10
2
Centralita motor/ Centralita ABS-ESC (ESP)/ Cam-
bio automático/ Cuadro de instrumentos/ Centra-
lita remolque/ Interruptor luces / Sensor de fre-
no/ Servodirección/ Faro derecho e izquierdo
10
3Airbag5
4Calefacción/Interruptor marcha atrás/Interruptor
ASR-ESC (ESP)/Espejo electrocrómico/Park Pilot/
Sensor del nivel de aceite5
5Faro xenon derecho106Faro xenon izquierdo107Libre 8Asistencial preinstalación remolque59Libre 10Libre 11Libre 12Cierre centralizado15
13Diagnosis/ Interrupor luces/ Sensor de lluvia/Lu-
neta térmica10
14Cambio automático / Calefacción/ Palanca Cam-
bio automático10
15Libre 16Libre 17Alarma5
NúmeroConsumidorAmperios18Kombi / Palancas, con START STOP519Asistencial antiniebla2020Navegación / Radio, con START STOP1521Gestión del motor1022Mando ventilador4023Alzacristales anteriores3024Body Modul Control2025Luneta térmica2526Alzacristales posterior3027Motor (aforador/relé bomba gasolina)1528Centralita confort3029Libre 30Libre 31Bomba de vacío2032Libre 33Techo abrible2534Centralita confort /Cierre centralizado2535Libre 36Lavafaros2037Asientos calefactados3038Gestión del motor1039Teléfono con START STOP1040Mando ventilador4041Motor limpialuneta/ Centralita cableado2042Toma 12 V/ Encendedor2043Preinstalación gancho remolque1544Preinstalación gancho remolque2045Preinstalación gancho remolque1546Libre 

263
Situaciones diversas
NúmeroConsumidorAmperios47Gestión del motor1048Gestión del motor1049Libre
Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales.
Le rogamos que tengan en cuenta que la lista anterior refleja los datos dis-
ponibles en el momento de imprimir este manual, por lo que está sujeta a
modificaciones. En el caso de que haya diferencias, tienen siempre prefe-
rencia los datos del adhesivo pegado en la parte interior de la tapa de fusi-
bles. 
Dotación de fusibles, parte izquierda del compartimiento
del motor
Fusibles
NúmeroConsumidorAmperios1Limpiaparabrisas302Cambio DQ200303Centralita de cableado54ABS205Cambio AQ156Cuadro de instrumentos/Columna dirección57Llave contacto408Radio159Teléfono/Navegador tomtom5
10Gestión motor5Gestión motor10
NúmeroConsumidorAmperios11Libre 12Centralita electrónica5
13Alimentación módulo inyección gasolina15Alimentación módulo inyección diesel3014Bobina20
15Gestión motor5Relé bomba1016Iluminación derecha3017Bocina1518Libre 19Limpia30
20Bomba de agua10Bomba sensor presión para motor 1.82021 a)Sonda Lambda1522Pedal freno, sensor de velocidad5
23a)Gestión del motor5Gestión del motor10Gestión del motor1524AKF, válvula del cambio1025a)Bomba ABS4026Iluminación izquierda30
27a)Gestión motor40Gestión motor5028Libre
29a)Alzacristales (anteriores y posteriores)50Alzacristales (anteriores)3030Llave de contacto50a)
Amperaje en función de la motorización 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

264Situaciones diversas
Cambio de lámparas
Observaciones generales
Antes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de
la vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de recam-
bio. Por lo menos se deberían llevar las siguientes lámparas, muy importan-
tes para la seguridad del tráfico.
Faro principal
● Cruce – H7
● Carretera – H1 ●
Posición – W5W
● Intermitente – PY21W
Faros xenon 1)
/autodireccionables*
● Cruce y carretera – D1S 2)
● Luz de día – P21W SLL
● Posición – W5W
● Intermitentes – PY21W
Faro antiniebla
● Faro antiniebla – HB4
Piloto posterior fijo
● Stop/Posición – P21W 3)
o Módulo de LEDs 4)
● Intermitente – P21W
Piloto posterior móvil
● Antiniebla (lado conductor) – P21W
● Retromarcha (lado acompañante) – P21W
● Posición – W5W o Módulo de LEDs 4)

1)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico, dado que
deben desmontarse elementos complejos del vehículo y debe realizarse una puesta a cero
del sistema de regulación automático que incorpora.
2) Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida media
5 veces superior a las lámparas halógenas, ello significa que a falta de fallo anormal, no es
necesario el recambio en toda la vida del vehículo.
3) Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso de
fundirse no funcionará ni posición ni Stop.
4) Solo en los modelos de pilotos de LEDs. Los módulos LEDs no pueden ser cambiados. El
resto de lámparas, luz de intermitente, antiniebla y retromarcha si pueden ser reemplaza-
das. En caso de señal de fallo de lámpara de luz de stop o luz de posición (funciones reali-
zadas con LEDs), debe cambiarse el piloto. El fallo de lámpara solo se mostrará cuando la
función realizada mediante LEDs se apague totalmente. Es posible que algún LED deje de
funcionar sin mostrar el aviso ya que la función sigue siendo efectiva.

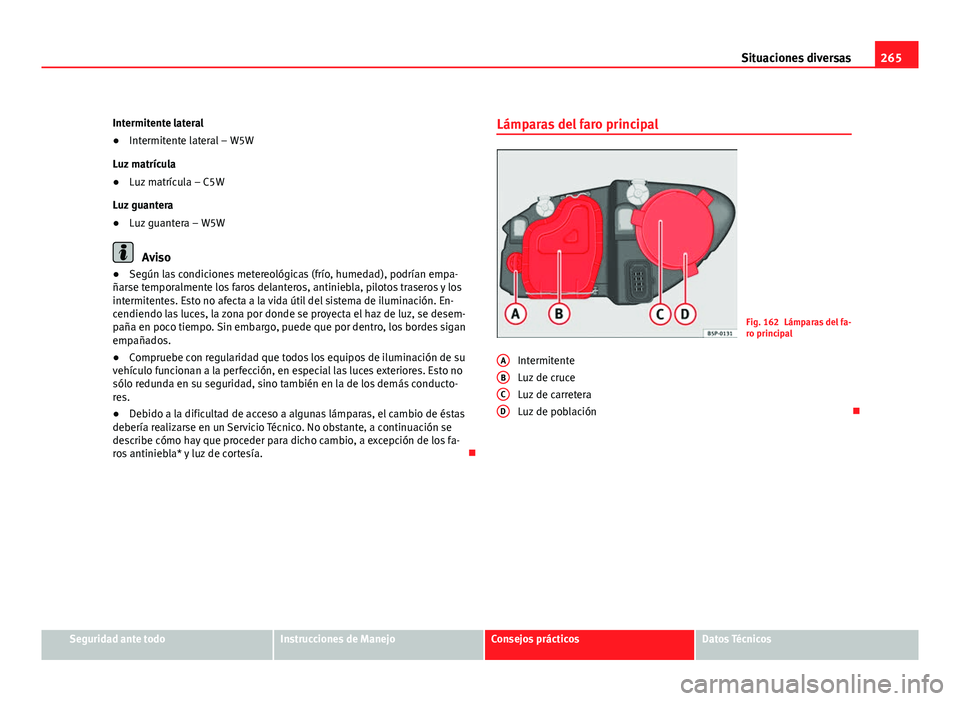

265
Situaciones diversas
Intermitente lateral
● Intermitente lateral – W5W
Luz matrícula
● Luz matrícula – C5W
Luz guantera
● Luz guantera – W5W
Aviso
● Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros, antiniebla, pilotos traseros y los
intermitentes. Esto no afecta a la vida útil del sistema de iluminación. En-
cendiendo las luces, la zona por donde se proyecta el haz de luz, se desem-
paña en poco tiempo. Sin embargo, puede que por dentro, los bordes sigan
empañados.
● Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad, sino también en la de los demás conducto-
res.
● Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los fa-
ros antiniebla* y luz de cortesía. Lámparas del faro principal
Fig. 162 Lámparas del fa-
ro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población 
A
BCD
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

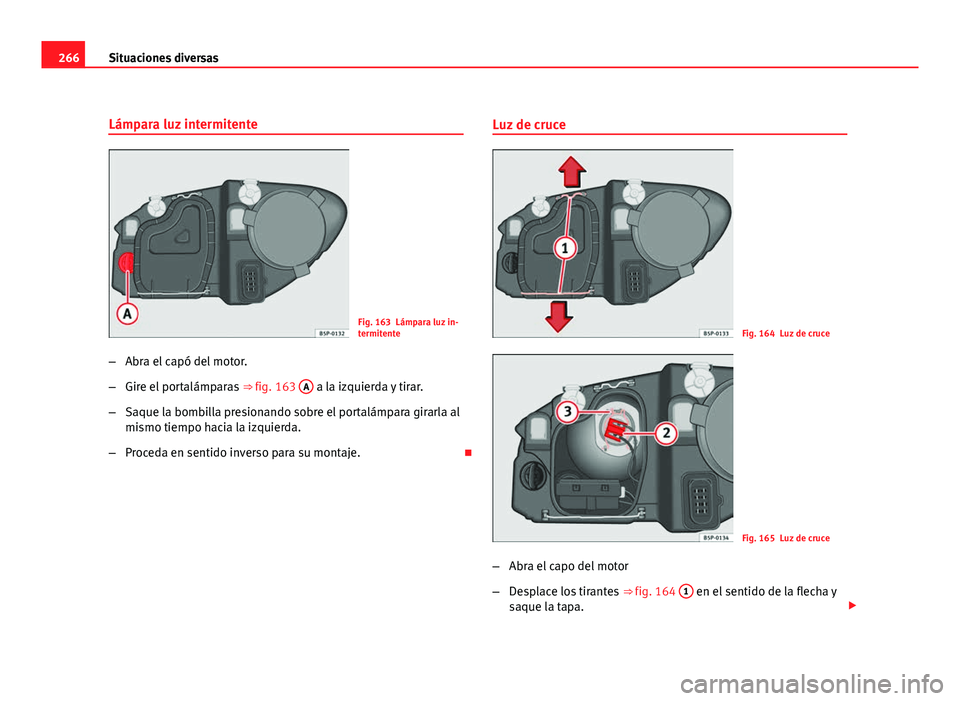

266Situaciones diversas
Lámpara luz intermitente
Fig. 163 Lámpara luz in-
termitente
– Abra el capó del motor.
– Gire el portalámparas ⇒ fig. 163 A
a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al
mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje. Luz de cruce
Fig. 164 Luz de cruce
Fig. 165 Luz de cruce
– Abra el capo del motor
– Desplace los tirantes ⇒ fig. 164 1
en el sentido de la flecha y
saque la tapa. 

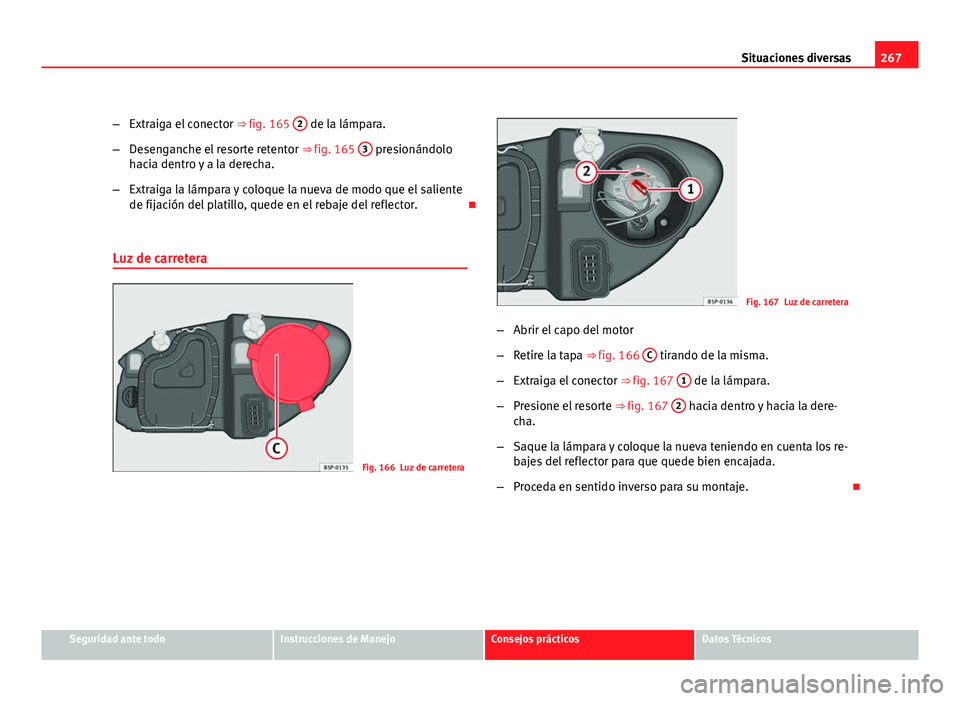

267
Situaciones diversas
– Extraiga el conector ⇒ fig. 165 2
de la lámpara.
– Desenganche el resorte retentor ⇒ fig. 165 3
presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente
de fijación del platillo, quede en el rebaje del reflector. 
Luz de carretera
Fig. 166 Luz de carretera
Fig. 167 Luz de carretera
– Abrir el capo del motor
– Retire la tapa ⇒ fig. 166 C
tirando de la misma.
– Extraiga el conector ⇒ fig. 167 1
de la lámpara.
– Presione el resorte ⇒ fig. 167 2
hacia dentro y hacia la dere-
cha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los re-
bajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

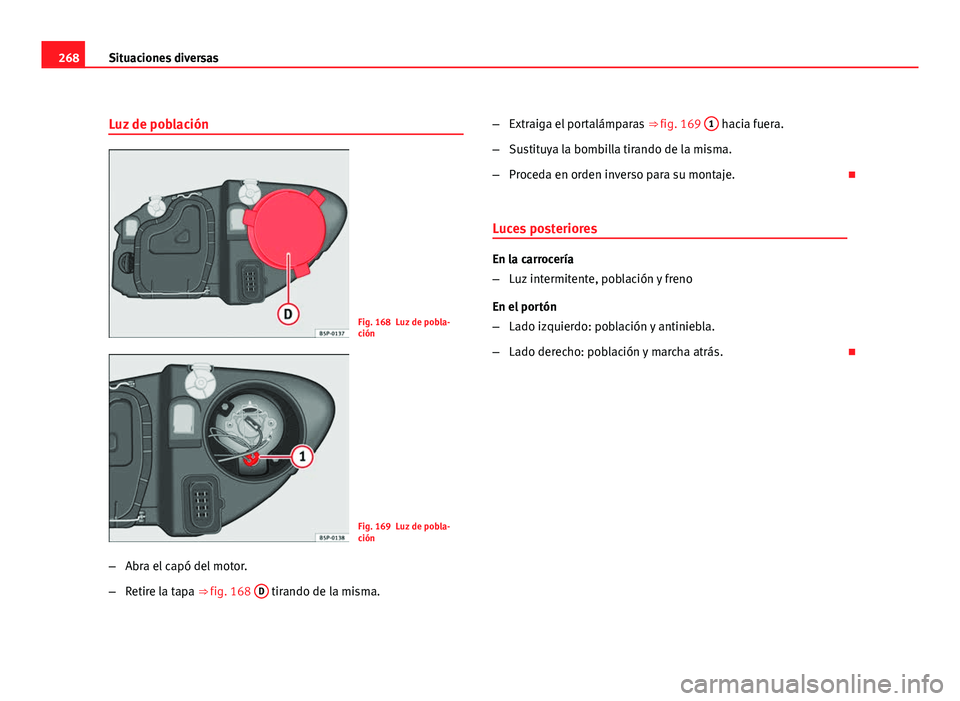

268Situaciones diversas
Luz de población
Fig. 168 Luz de pobla-
ción
Fig. 169 Luz de pobla-
ción
– Abra el capó del motor.
– Retire la tapa ⇒ fig. 168 D
tirando de la misma. –
Extraiga el portalámparas ⇒ fig. 169 1
hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje. 
Luces posteriores
En la carrocería
– Luz intermitente, población y freno
En el portón
– Lado izquierdo: población y antiniebla.
– Lado derecho: población y marcha atrás. 
