Acerca de este manual
En este manual se describe el equipamiento
del vehículo en el momento del cierre de este
texto. Algunos de los equipos que se descri-
ben a continuación se introducirán en fechas
posteriores o sólo están disponibles en deter -
minados mercados.
Por tratarse del manual general para la gama
LEON , algunos de los equipos y funciones que
se describen aquí no se incluyen en todos
los tipos o variantes del modelo, pudiendo
cambiar o modicarse según las exigencias
técnicas y de mercado, sin que ello pueda in -
terpretarse, en ningún caso, como publicidad
engañosa.
Las ilustraciones pueden diferir en algunos
detalles con respecto a su vehículo y se han de
entender como una representación estándar.
Las indicaciones de dirección (izquierda, dere -
cha, adelante, atrás) que aparecen en este ma -
nual se reeren a la dirección de marcha del ve -
hículo, siempre que no se indique lo contrario.
El material audiovisual sólo pretende ayudar a
los usuarios a entender mejor algunas funcio-
nalidades del coche. No sirve como sustituto
del manual de instrucciones. Acceda al ma -
nual de instrucciones para consultar la infor -
mación completa y advertencias.
Los equipamientos señalados con un
asterisco vienen de serie sólo en deter -
minadas versiones del modelo, se su -
ministran como opcionales únicamen-
te para algunas versiones o bien sólo
se ofertan en determinados países.
® Las marcas registradas están señali-
zadas con ®. El que no aparezca este
símbolo no garantiza que no se trate
de un término registrado.
>> Indica que el apartado continúa en la
página siguiente.
Advertencias importantes en la página
indicada
Contenido más detallado en la página
indicada
Información general en la página indi
-
cada
Información de emergencia en la pági-
na indicada
Material audiovisual en la página indi-
cada

ATENCIÓN
Los textos precedidos por este símbolo con-
tienen información sobre su seguridad y le
advierten de posibles peligros de accidente o
de lesiones.
CUIDADO
Los textos precedidos con este símbolo lla-
man su atención sobre posibles daños en el
vehículo.
Nota relativa al medio ambiente
Los textos precedidos por este símbolo contie -
nen información sobre la protección del medio
ambiente.
Aviso
Los textos precedidos por este símbolo contie -
nen información adicional.
Este libro está dividido en seis grandes partes
que son:
1. Lo esencial
2. Seguridad
3. Emergencias
4. Manejo
5. Consejos
6. Datos técnicos
Al nal del manual encontrará un índice alfa-
bético que le ayudará a encontrar con rapidez
la información que desea.

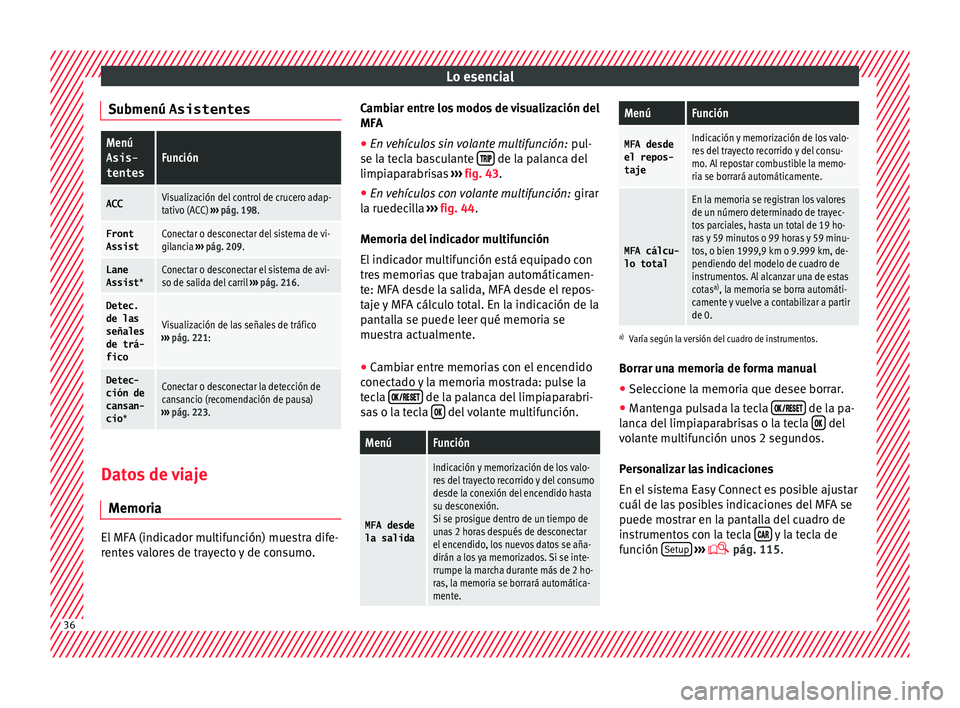

Lo esencial
Submenú AsistentesMenú Asis-
tentesFunción
ACCVisualización del control de crucero adap-
tativo (ACC) ››› pág. 198.
Front
AssistConectar o desconectar del sistema de vi-
gilancia ››› pág. 209.
Lane
Assist *Conectar o desconectar el sistema de avi-
so de salida del carril ››› pág. 216.
Detec.
de las
señales
de trá-
fico
Visualización de las señales de tráfico
››› pág. 221:
Detec-
ción de
cansan-
cio *Conectar o desconectar la detección de
cansancio (recomendación de pausa)
››› pág. 223. Datos de viaje
M emori a El MFA (indicador multifunción) muestra dife-
r
ent
e

s valores de trayecto y de consumo. Cambiar entre los modos de visualización del
MFA
● En

vehículos sin volante multifunción: pul-
se l
a tecla basculante  de la palanca del
limpi ap
ar
abrisas ››› fig. 43.
● En vehículos con volante multifunción: girar
la ruedec
illa ››› fig. 44.
Memoria del indicador multifunción
El indicador multifunción está equipado con
tres memorias que trabajan automáticamen-
te: MFA desde la salida, MFA desde el repos-
taje y MFA cálculo total. En la indicación de la
pantalla se puede leer qué memoria se
muestra actualmente.
● Cambiar entre memorias con el encendido
conecta
do y la memoria mostrada: pulse la
tecla  de la palanca del limpiaparabri-
s a
s

o la tecla  del volante multifunción.
MenúFunción
MFA desde
la salida
Indicación y memorización de los valo-
res del trayecto recorrido y del consumo
desde la conexión del encendido hasta
su desconexión.
Si se prosigue dentro de un tiempo de
unas 2 horas después de desconectar
el encendido, los nuevos datos se aña-
dirán a los ya memorizados. Si se inte-
rrumpe la marcha durante más de 2 ho-
ras, la memoria se borrará automática-
mente.
MenúFunción
MFA desde
el repos-
tajeIndicación y memorización de los valo-
res del trayecto recorrido y del consu-
mo. Al repostar combustible la memo-
ria se borrará automáticamente.
MFA cálcu-
lo total
En la memoria se registran los valores
de un número determinado de trayec-
tos parciales, hasta un total de 19 ho-
ras y 59 minutos o 99 horas y 59 minu-
tos, o bien 1999,9 km o 9.999 km, de-
pendiendo del modelo de cuadro de
instrumentos. Al alcanzar una de estas
cotas a)
, la memoria se borra automáti-
camente y vuelve a contabilizar a partir
de 0.
a) Varía según la versión del cuadro de instrumentos.
Borrar una memoria de forma manual
● Seleccione la memoria que desee borrar.
● Mantenga pulsada la tecla  de la pa-
l anc
a del

limpiaparabrisas o la tecla  del
v o
l
ante multifunción unos 2 segundos.
Personalizar las indicaciones
En el sistema Easy Connect es posible ajustar
cuál de las posibles indicaciones del MFA se
puede mostrar en la pantalla del cuadro de
instrumentos con la tecla  y la tecla de
f u
nc

ión Setup
› ›
›
 pág. 115.36

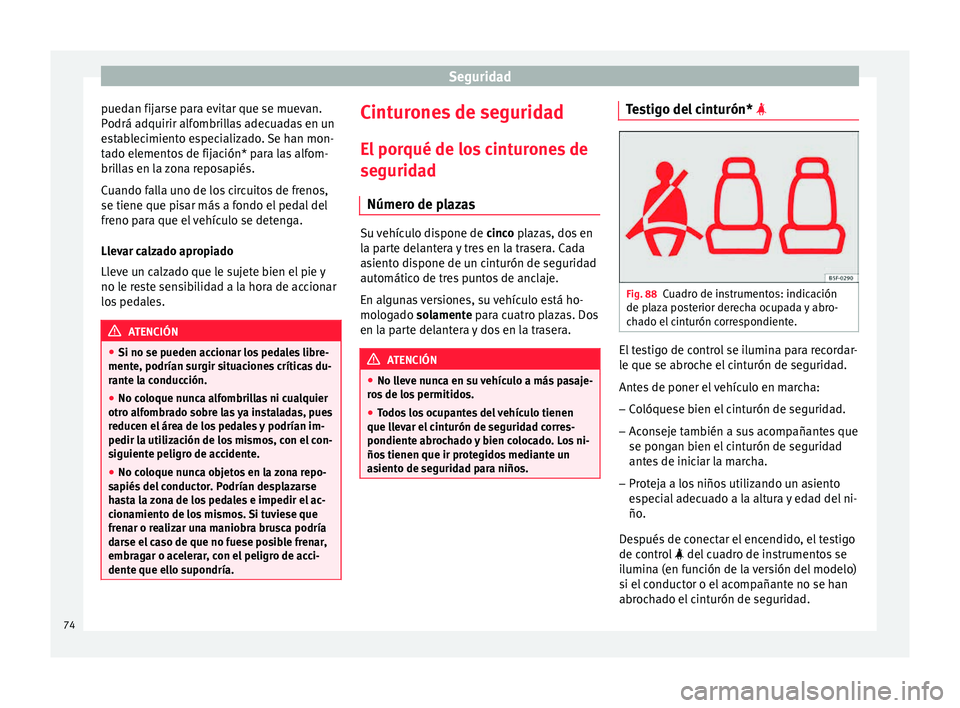

Seguridad
puedan fijarse para evitar que se muevan.
P odrá a
dquirir alf
ombrillas adecuadas en un
establecimiento especializado. Se han mon-
tado elementos de fijación* para las alfom-
brillas en la zona reposapiés.
Cuando falla uno de los circuitos de frenos,
se tiene que pisar más a fondo el pedal del
freno para que el vehículo se detenga.
Llevar calzado apropiado
Lleve un calzado que le sujete bien el pie y
no le reste sensibilidad a la hora de accionar
los pedales. ATENCIÓN
● Si no se pueden ac c

ionar los pedales libre-
mente, podrían surgir situaciones críticas du-
rante la conducción.
● No coloque nunca alfombrillas ni cualquier
otro alf
ombrado sobre las ya instaladas, pues
reducen el área de los pedales y podrían im-
pedir la utilización de los mismos, con el con-
siguiente peligro de accidente.
● No coloque nunca objetos en la zona repo-
sapiés del
conductor. Podrían desplazarse
hasta la zona de los pedales e impedir el ac-
cionamiento de los mismos. Si tuviese que
frenar o realizar una maniobra brusca podría
darse el caso de que no fuese posible frenar,
embragar o acelerar, con el peligro de acci-
dente que ello supondría. Cinturones de seguridad
El
por
qué de lo

s cinturones de
seguridad
Número de plazas Su vehículo dispone de
cinco
plazas, dos en
la parte delantera y tres en la trasera. Cada
asiento dispone de un cinturón de seguridad
automático de tres puntos de anclaje.
En algunas versiones, su vehículo está ho-
mologado solamente para cuatro plazas. Dos
en la parte delantera y dos en la trasera. ATENCIÓN
● No ll ev

e nunca en su vehículo a más pasaje-
ros de los permitidos.
● Todos los ocupantes del vehículo tienen
que llev
ar el cinturón de seguridad corres-
pondiente abrochado y bien colocado. Los ni-
ños tienen que ir protegidos mediante un
asiento de seguridad para niños. Testigo del cinturón* 
Fig. 88
Cuadro de instrumentos: indicación
de p l
az

a posterior derecha ocupada y abro-
chado el cinturón correspondiente. El testigo de control se ilumina para recordar-
l
e que se abr
oc

he el cinturón de seguridad.
Antes de poner el vehículo en marcha:
– Colóquese bien el cinturón de seguridad.
– Aconseje también a sus acompañantes que
se pongan b

ien el cinturón de seguridad
antes de iniciar la marcha.
– Proteja a los niños utilizando un asiento
espec

ial adecuado a la altura y edad del ni-
ño.
Después de conectar el encendido, el testigo
de control  del cuadro de instrumentos se
ilumina (en función de la versión del modelo)
si el conductor o el acompañante no se han
abrochado el cinturón de seguridad.
74

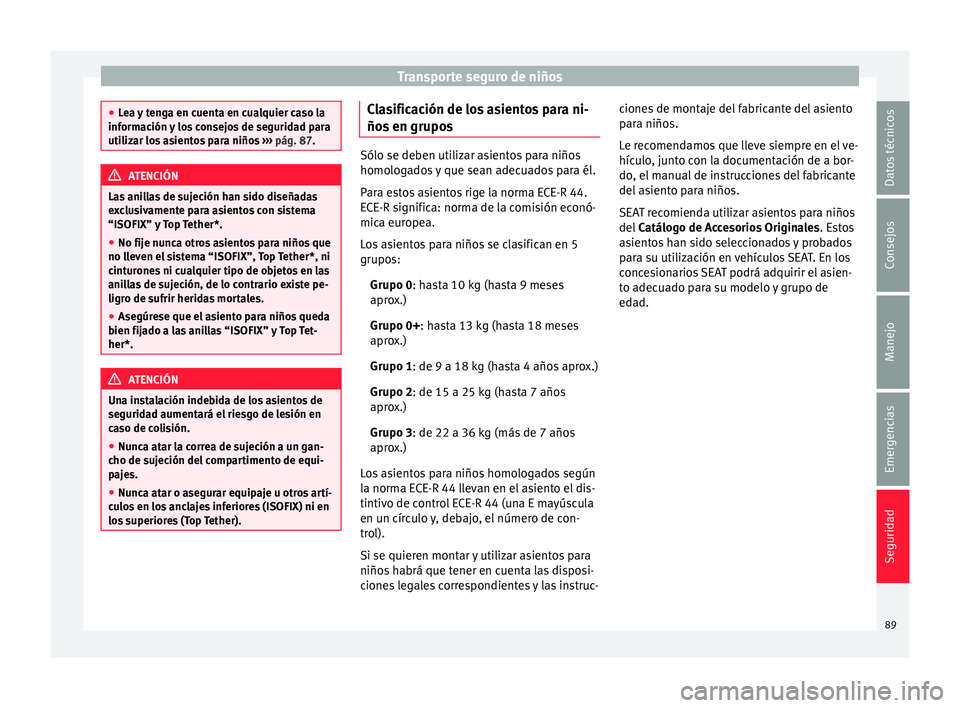

Transporte seguro de niños
●
Le a
y tenga en cuenta en cualquier caso la
información y los consejos de seguridad para
utilizar los asientos para niños ››› pág. 87. ATENCIÓN
Las anillas de sujeción han sido diseñadas
e xc

lusivamente para asientos con sistema
“ISOFIX” y Top Tether*.
● No fije nunca otros asientos para niños que
no llev
en el sistema “ISOFIX”, Top Tether*, ni
cinturones ni cualquier tipo de objetos en las
anillas de sujeción, de lo contrario existe pe-
ligro de sufrir heridas mortales.
● Asegúrese que el asiento para niños queda
bien fija
do a las anillas “ISOFIX” y Top Tet-
her*. ATENCIÓN
Una instalación indebida de los asientos de
segurid a

d aumentará el riesgo de lesión en
caso de colisión.
● Nunca atar la correa de sujeción a un gan-
cho de suj
eción del compartimento de equi-
pajes.
● Nunca atar o asegurar equipaje u otros artí-
culo
s en los anclajes inferiores (ISOFIX) ni en
los superiores (Top Tether). Clasificación de los asientos para ni-
ño
s
en grupo

s Sólo se deben utilizar asientos para niños
homolog
a

dos y que sean adecuados para él.
Para estos asientos rige la norma ECE-R 44.
ECE-R significa: norma de la comisión econó-
mica europea.
Los asientos para niños se clasifican en 5
grupos:
Grupo 0: hasta 10 kg (hasta 9 meses
aprox.)
Grupo 0+: hasta 13 kg (hasta 18 meses
aprox.)
Grupo 1: de 9 a 18 kg (hasta 4 años aprox.)
Grupo 2: de 15 a 25 kg (hasta 7 años
aprox.)
Grupo 3: de 22 a 36 kg (más de 7 años
aprox.)
Los asientos para niños homologados según
la norma ECE-R 44 llevan en el asiento el dis-
tintivo de control ECE-R 44 (una E mayúscula
en un círculo y, debajo, el número de con-
trol).
Si se quieren montar y utilizar asientos para
niños habrá que tener en cuenta las disposi-
ciones legales correspondientes y las instruc- ciones de montaje del fabricante del asiento
par
a niño

s.
Le recomendamos que lleve siempre en el ve-
hículo, junto con la documentación de a bor-
do, el manual de instrucciones del fabricante
del asiento para niños.
SEAT recomienda utilizar asientos para niños
del Catálogo de Accesorios Originales . Estos
asientos han sido seleccionados y probados
para su utilización en vehículos SEAT. En los
concesionarios SEAT podrá adquirir el asien-
to adecuado para su modelo y grupo de
edad.
89
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
● Mar
c
ha recomendada (cambio manual)
›››  pág. 34.
● Indicador multifunción (MFA) y menús con
divers
as opciones de ajuste ›››
 pág. 32.
● Indicador de intervalos de servicio
›››
 pág. 40.
● Segundo indicador de velocidad
›››
 pág. 32.
● Aviso sobre la velocidad ›››

 pág. 39.
● Indicador de estado del sistema de Start-
Stop ››

› pág. 194.
● Indicación del estado de la gestión de cilin-
dros
activa (ACT ®
)* ››› pág. 187
● Señales reconocidas por el sistema de de-
tecc
ión de señales de tráfico ››› pág. 221
● Estado de marcha de bajo consumo (ECO)
›››
pág. 111
● Letras distintivas del motor (MKB).
Kilometraj
e
El cuentakilómetros total registra el kilome-
traje total recorrido por el vehículo.
El cuentakilómetros parcial (trip) indica el
número de kilómetros o bien millas recorri-
dos desde la última puesta a cero del cuenta-
kilómetros. El último dígito indica tramos de
100 m, o de 1/10 de milla.
● Pulse brevemente el botón ›››
fig. 124 4 para restablecer el cuentakilómetros parcial
a 0. ●
Mant
en

ga pulsado el botón 4 durante
u no
s
3 segundos y se visualizará el valor an-
terior.
Hora
● Para ajustar la hora, mantenga pulsado el
botón ›››

fig. 124 4 durante más de 3 se-
gu ndo
s
para seleccionar el indicador de ho-
ras o bien de minutos.
● Para proseguir el ajuste, pulse la parte su-
perior o inferior del botón 4 . Para que los
númer o
s

se sucedan con rapidez, mantenga
la tecla pulsada.
● Pulse nuevamente el botón 4 para finali-
z ar el
aju

ste de la hora.
El ajuste de la hora también puede realizarse
a través de la tecla  y del botón de función
Set up del sistema Easy Connect
››
›
pág. 115.
Brújula
Con el encendido conectado y el sistema de
navegación encendido, en la pantalla del
cuadro de instrumentos se visualizará el pun-
to cardinal correspondiente a la dirección del
vehículo.
Posición de la palanca selectora
La posición actual de la palanca selectora
aparecerá tanto en la pantalla del cuadro de
instrumentos como junto a la propia palanca.
En las posiciones D y S, así como con el tip- tronic, en la pantalla se visualizará además
la mar

cha correspondiente.
Marcha recomendada (cambio manual)
Durante la conducción, en la pantalla del
cuadro de instrumentos se muestra la mar-
cha recomendada para ahorrar combustible
›››  pág. 34.
Segundo indicador de velocidad (m.p.h. o
bien km/h)
Además de la indicación del velocímetro, du-
rante la conducción puede visualizarse la ve-
locidad en otra unidad de medida (en millas
o bien en km por hora).
En los modelos destinados a países en los
cuales es obligatorio visualizar permanente-
mente la segunda velocidad, dicha opción no
puede desactivarse.
Los ajustes del segundo indicador de veloci-
dad pueden efectuarse en el sistema Easy
Connect a través de la tecla  y del botón
de f u
nc

ión Setup
› ›
› pág. 115 .
Aviso de velocidad
En la pantalla del cuadro de instrumentos se
indicará cuando rebase la velocidad ajusta-
da. Esto resulta de gran utilidad, por ejem-
plo, cuando utilice neumáticos de invierno,
no diseñados para circular a la velocidad má-
xima del vehículo ›››
 pág. 39.
110

Manejo
Guantera Fig. 156
Guantera. Abrir/cerrar
–
Para abrir la guantera, tire del asa siguien-
do l a dir
ec
ción de la flecha.
– Para cerrar la guantera, mueva la tapa ha-
cia arrib

a hasta que encastre.
En función del equipamiento, el lector de CD
se encuentra en la guantera. Su manejo se
describe en el Manual de instrucciones co-
rrespondiente. ATENCIÓN
La tapa de la guantera debería estar siempre
cerr a

da durante la conducción. De lo contra-
rio existe peligro de accidente. Otros portaobjetos
Encontrará más portaobjetos, compartimen-
to
s

y soportes en diferentes lugares del vehí-
culo:
● En la parte superior de la guantera en vehí-
culo
s que no lleven lector de CD. La carga no
debe ser superior a 1,2 kg.
● En la consola central debajo del reposabra-
zos
central*.
● En el tablero de la zona conductor hay un
cajón desmont
able para acceso a fusibles y
relés. La carga del compartimento no debe
ser superior a 0,2 kg.
● Percheros en los marcos de las puertas
›› ›

.
● En las plazas traseras, a la izquierda y a la
der ec
h

a de los asientos, se encuentran res-
pectivamente otros portaobjetos. ATENCIÓN
● Ten g

a en cuenta que no se debe obstaculi-
zar el campo de visión hacia atrás al utilizar
los percheros.
● En los percheros se debe colgar sólo ropa
ligera. En lo
s bolsillos no deben encontrarse
objetos pesados ni afilados.
● Para no reducir la eficacia de los airbags
para el
área de la cabeza, se recomienda no
utilizar perchas para la ropa. Tomas de corriente
Fig. 157
Consola central: toma de corriente de
12 v
o

ltios delantera/trasera. Fig. 158
Detalle del revestimiento lateral del
m al
et

ero: toma de corriente de 12 voltios (vá-
lido sólo para el modelo LEON ST). En la consola central
– Extraiga el conector situado en la consola
centr
al

de la toma de corriente ››› fig. 157.
154

Transportar y equipamientos prácticos
Bandeja portaobjetos enrollable 3 Válido para el modelo: LEON ST

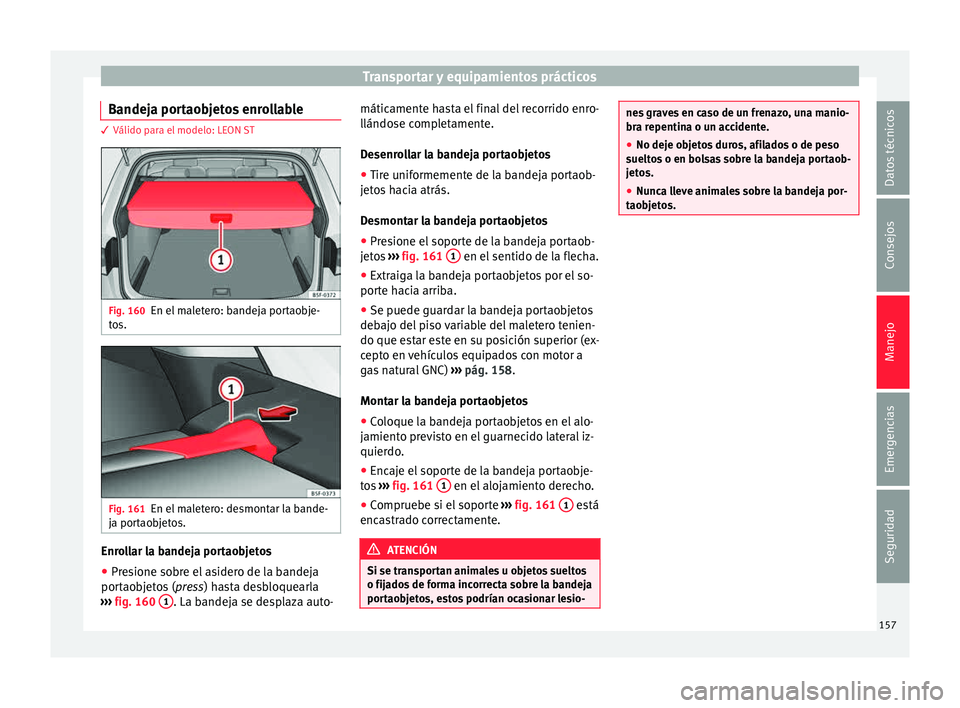

Fig. 160
En el maletero: bandeja portaobje-
t o
s. Fig. 161
En el maletero: desmontar la bande-
j a por
t
aobjetos. Enrollar la bandeja portaobjetos
● Presione sobre el asidero de la bandeja
por t
ao

bjetos ( press) hasta desbloquearla
››› fig. 160 1 . La bandeja se desplaza auto- máticamente hasta el final del recorrido enro-
l
lándo
se c

ompletamente.
Desenrollar la bandeja portaobjetos
● Tire uniformemente de la bandeja portaob-
jeto
s hacia atrás.
Desmontar la bandeja portaobjetos
● Presione el soporte de la bandeja portaob-
jeto
s ››› fig. 161 1 en el sentido de la flecha.
● Extraiga la bandeja portaobjetos por el so-
por t
e h

acia arriba.
● Se puede guardar la bandeja portaobjetos
debaj
o del piso variable del maletero tenien-
do que estar este en su posición superior (ex-
cepto en vehículos equipados con motor a
gas natural GNC) ››› pág. 158.
Montar la bandeja portaobjetos
● Coloque la bandeja portaobjetos en el alo-
jamiento pr
evisto en el guarnecido lateral iz-
quierdo.
● Encaje el soporte de la bandeja portaobje-
tos
››› fig. 161 1 en el alojamiento derecho.
● Compruebe si el soporte ››
›
fig. 161 1 está
enc a
s
trado correctamente. ATENCIÓN
Si se transportan animales u objetos sueltos
o fija do

s de forma incorrecta sobre la bandeja
portaobjetos, estos podrían ocasionar lesio- nes graves en caso de un frenazo, una manio-
bra r
epentin

a o un accidente.
● No deje objetos duros, afilados o de peso
suelto
s o en bolsas sobre la bandeja portaob-
jetos.
● Nunca lleve animales sobre la bandeja por-
taob
jetos. 157Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Argollas de amarre* Fig. 172

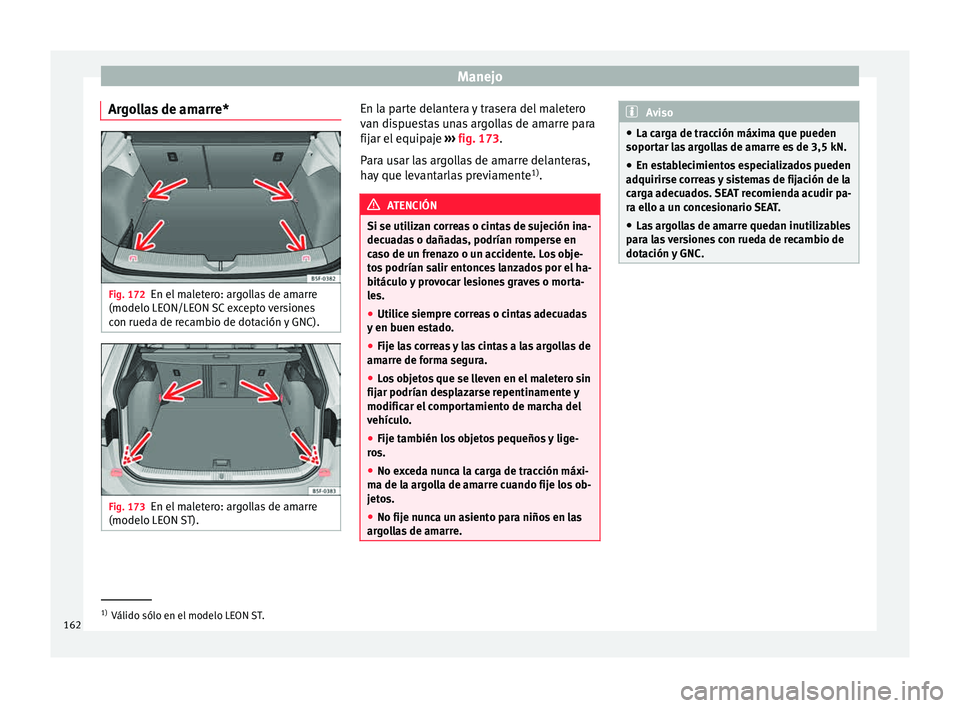

En el maletero: argollas de amarre
(modelo LE ON/LE
ON
SC excepto versiones
con rueda de recambio de dotación y GNC). Fig. 173
En el maletero: argollas de amarre
(modelo LE ON
S

T). En la parte delantera y trasera del maletero
v
an di
s

puestas unas argollas de amarre para
fijar el equipaje ››› fig. 173.
Para usar las argollas de amarre delanteras,
hay que levantarlas previamente 1)
. ATENCIÓN
Si se utilizan correas o cintas de sujeción ina-
decua d

as o dañadas, podrían romperse en
caso de un frenazo o un accidente. Los obje-
tos podrían salir entonces lanzados por el ha-
bitáculo y provocar lesiones graves o morta-
les.
● Utilice siempre correas o cintas adecuadas
y en buen e
stado.
● Fije las correas y las cintas a las argollas de
amarre de f
orma segura.
● Los objetos que se lleven en el maletero sin
fijar podrían des
plazarse repentinamente y
modificar el comportamiento de marcha del
vehículo.
● Fije también los objetos pequeños y lige-
ros.
● No e

xceda nunca la carga de tracción máxi-
ma de la ar
golla de amarre cuando fije los ob-
jetos.
● No fije nunca un asiento para niños en las
argo
llas de amarre. Aviso
● La car g

a de tracción máxima que pueden
soportar las argollas de amarre es de 3,5 kN.
● En establecimientos especializados pueden
adquirirse c
orreas y sistemas de fijación de la
carga adecuados. SEAT recomienda acudir pa-
ra ello a un concesionario SEAT.
● Las argollas de amarre quedan inutilizables
para l
as versiones con rueda de recambio de
dotación y GNC. 1)
Válido sólo en el modelo LEON ST.
162

Transportar y equipamientos prácticos
Piso variable del maletero 3 Válido para el modelo: LEON ST

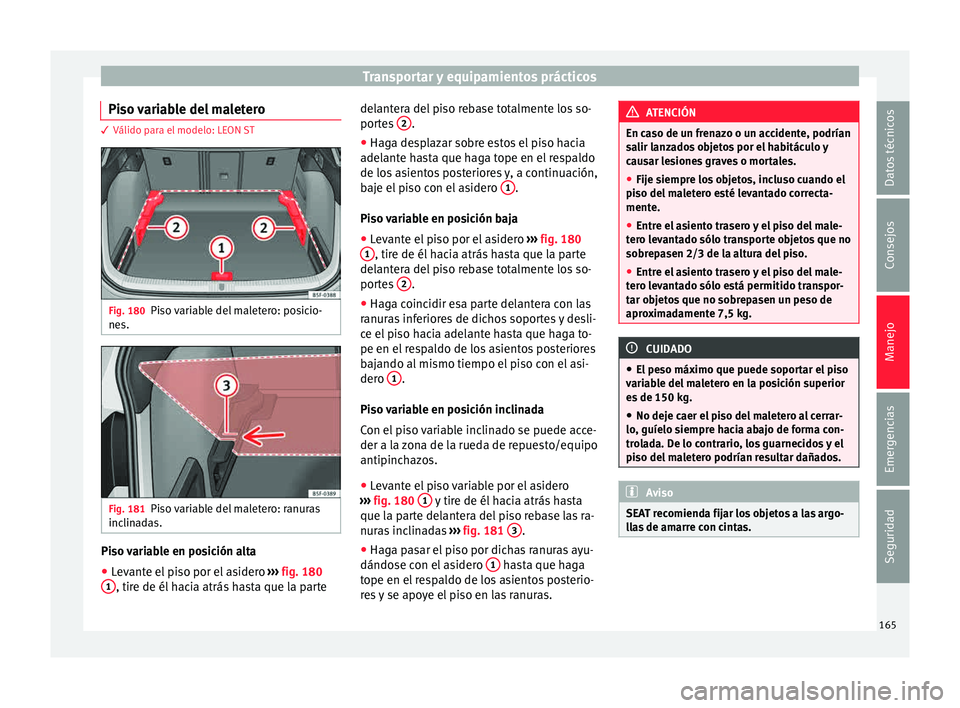

Fig. 180
Piso variable del maletero: posicio-
ne s. Fig. 181
Piso variable del maletero: ranuras
inc lin
a
das. Piso variable en posición alta
● Levante el piso por el asidero ››
›
fig. 180
1 , tire de él hacia atrás hasta que la parte delantera del piso rebase totalmente los so-
por
t
e

s 2 .
● Haga desplazar sobre estos el piso hacia
a del
ant

e hasta que haga tope en el respaldo
de los asientos posteriores y, a continuación,
baje el piso con el asidero 1 .
Pi so
v

ariable en posición baja
● Levante el piso por el asidero ›››
fig. 180
1 , tire de él hacia atrás hasta que la parte
del ant
er
a del piso rebase totalmente los so-
portes 2 .
● Haga coincidir esa parte delantera con las
r anur
a

s inferiores de dichos soportes y desli-
ce el piso hacia adelante hasta que haga to-
pe en el respaldo de los asientos posteriores
bajando al mismo tiempo el piso con el asi-
dero 1 .
Pi so
v

ariable en posición inclinada
Con el piso variable inclinado se puede acce-
der a la zona de la rueda de repuesto/equipo
antipinchazos.
● Levante el piso variable por el asidero
›››
fig. 180 1 y tire de él hacia atrás hasta
que l a p
ar
te delantera del piso rebase las ra-
nuras inclinadas ››› fig. 181 3 .
● Haga pasar el piso por dichas ranuras ayu-
dándo se c
on el

asidero 1 hasta que haga
t ope en el
r
espaldo de los asientos posterio-
res y se apoye el piso en las ranuras. ATENCIÓN
En caso de un frenazo o un accidente, podrían
sa lir l

anzados objetos por el habitáculo y
causar lesiones graves o mortales.
● Fije siempre los objetos, incluso cuando el
piso del m
aletero esté levantado correcta-
mente.
● Entre el asiento trasero y el piso del male-
tero l
evantado sólo transporte objetos que no
sobrepasen 2/3 de la altura del piso.
● Entre el asiento trasero y el piso del male-
tero l
evantado sólo está permitido transpor-
tar objetos que no sobrepasen un peso de
aproximadamente 7,5 kg. CUIDADO
● El pe so máx

imo que puede soportar el piso
variable del maletero en la posición superior
es de 150 kg.
● No deje caer el piso del maletero al cerrar-
lo, guíelo siempr
e hacia abajo de forma con-
trolada. De lo contrario, los guarnecidos y el
piso del maletero podrían resultar dañados. Aviso
SEAT recomienda fijar los objetos a las argo-
ll a

s de amarre con cintas. 165
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Transportar y equipamientos prácticos
Fijar las barras transversales y el sis-
t em
a por
taequipajes Fig. 182
Leon/Leon SC: puntos de fijación de
l a s

barras longitudinales para el portaequipa-
jes del techo. Fig. 183
Leon ST: puntos de fijación de las ba-
rra s

longitudinales para el portaequipajes del
techo. Las barras transversales son la base de una
serie de s
i
s

temas portaequipajes especiales.
Por motivos de seguridad, es necesario utili-
zar sistemas específicos para transportar
equipaje, bicicletas, tablas de surf, esquís y
embarcaciones. En los concesionarios SEAT
pueden adquirirse accesorios adecuados.
Fije siempre las barras transversales y el sis-
tema portaequipajes correctamente. Tenga
siempre en cuenta las instrucciones de mon-
taje que se adjuntan con las barras transver-
sales y el sistema portaequipajes en cues-
tión.
Modelo Leon
Los puntos de fijación delanteros y traseros 1 y
2 sólo pueden verse con las puertas
ab ier
t

as ››› fig. 182 A. Modelo Leon SC
Los

puntos de fijación delanteros 1 sólo
p ueden
v

erse con las puertas abiertas. Los
puntos de fijación traseros 3 están marca-
do s
en el

borde superior del cristal lateral
con puntas de flecha ››› fig. 182 B.
Modelo Leon ST
Las barras transversales se montan en las ba-
rras longitudinales del techo. Los puntos de
fijación se reconocen en la parte interior de
la barra longitudinal ››› fig. 183. ATENCIÓN
La fijación y utilización incorrecta de las ba-
rra s

transversales y del sistema portaequipa-
jes pueden ocasionar que el sistema comple-
to se desprenda del techo y ocasione un acci-
dente y lesiones.
● Tenga siempre en cuenta las instrucciones
de montaje del
fabricante.
● Sólo utilice las barras transversales y los
sis
temas portaequipajes cuando se encuen-
tren en perfecto estado y vayan bien fijados.
● Monte las barras transversales y el sistema
portaequip
ajes siempre correctamente.
● Revise las uniones roscadas y las fijaciones
antes
de emprender la marcha y, en caso ne-
cesario, apriételas tras un breve recorrido.
Cuando realice viajes largos, revise las unio-
nes roscadas y las fijaciones en cada descan-
so que haga. » 167
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad
