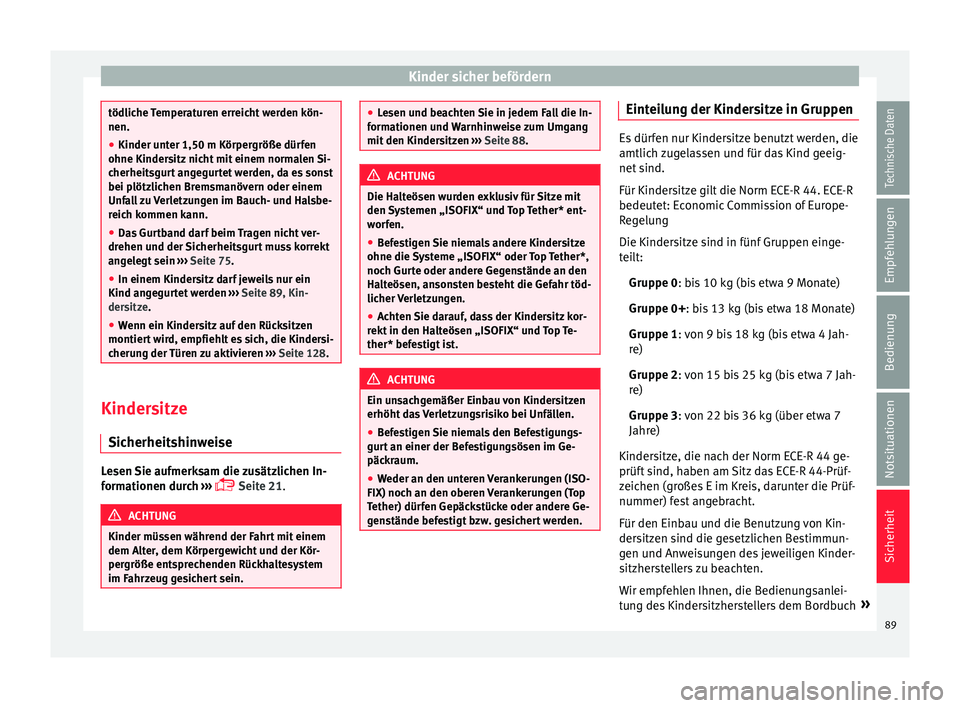

Kinder sicher befördern
tödliche Temperaturen erreicht werden kön-
nen.
●
Kinder unter 1,50 m Körpergröße dürfen
ohne Kinders itz
nicht mit einem normalen Si-
cherheitsgurt angegurtet werden, da es sonst
bei plötzlichen Bremsmanövern oder einem
Unfall zu Verletzungen im Bauch- und Halsbe-
reich kommen kann.
● Das Gurtband darf beim Tragen nicht ver-
drehen und der
Sicherheitsgurt muss korrekt
angelegt sein ››› Seite 75.
● In einem Kindersitz darf jeweils nur ein
Kind ange
gurtet werden ››› Seite 89, Kin-
dersitze.
● Wenn ein Kindersitz auf den Rücksitzen
montiert w
ird, empfiehlt es sich, die Kindersi-
cherung der Türen zu aktivieren ››› Seite 128. Kindersitze
Sic herheit
shin

weiseLesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 21. ACHTUNG
Kinder müssen während der Fahrt mit einem
dem Alt er

, dem Körpergewicht und der Kör-
pergröße entsprechenden Rückhaltesystem
im Fahrzeug gesichert sein. ●
Le sen u

nd beachten Sie in jedem Fall die In-
formationen und Warnhinweise zum Umgang
mit den Kindersitzen ››› Seite 88. ACHTUNG
Die Halteösen wurden exklusiv für Sitze mit
den Sy

stemen „ISOFIX“ und Top Tether* ent-
worfen.
● Befestigen Sie niemals andere Kindersitze
ohne die Sy
steme „ISOFIX“ oder Top Tether*,
noch Gurte oder andere Gegenstände an den
Halteösen, ansonsten besteht die Gefahr töd-
licher Verletzungen.
● Achten Sie darauf, dass der Kindersitz kor-
rekt in den Ha
lteösen „ISOFIX“ und Top Te-
ther* befestigt ist. ACHTUNG
Ein unsachgemäßer Einbau von Kindersitzen
erhöht d a

s Verletzungsrisiko bei Unfällen.
● Befestigen Sie niemals den Befestigungs-
gurt an einer der B
efestigungsösen im Ge-
päckraum.
● Weder an den unteren Verankerungen (ISO-
FIX) noch an den ober
en Verankerungen (Top
Tether) dürfen Gepäckstücke oder andere Ge-
genstände befestigt bzw. gesichert werden. Einteilung der Kindersitze in Gruppen
Es dürfen nur Kindersitze benutzt werden, die
amtlich
z

ugelassen und für das Kind geeig-
net sind.
Für Kindersitze gilt die Norm ECE-R 44. ECE-R
bedeutet: Economic Commission of Europe-
Regelung
Die Kindersitze sind in fünf Gruppen einge-
teilt:
Gruppe 0: bis 10 kg (bis etwa 9 Monate)
Gruppe 0+: bis 13 kg (bis etwa 18 Monate)
Gruppe 1: von 9 bis 18 kg (bis etwa 4 Jah-
re)
Gruppe 2: von 15 bis 25 kg (bis etwa 7 Jah-
re)
Gruppe 3: von 22 bis 36 kg (über etwa 7
Jahre)
Kindersitze, die nach der Norm ECE-R 44 ge-
prüft sind, haben am Sitz das ECE-R 44-Prüf-
zeichen (großes E im Kreis, darunter die Prüf-
nummer) fest angebracht.
Für den Einbau und die Benutzung von Kin-
dersitzen sind die gesetzlichen Bestimmun-
gen und Anweisungen des jeweiligen Kinder-
sitzherstellers zu beachten.
Wir empfehlen Ihnen, die Bedienungsanlei-
tung des Kindersitzherstellers dem Bordbuch »
89
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Sicherheit

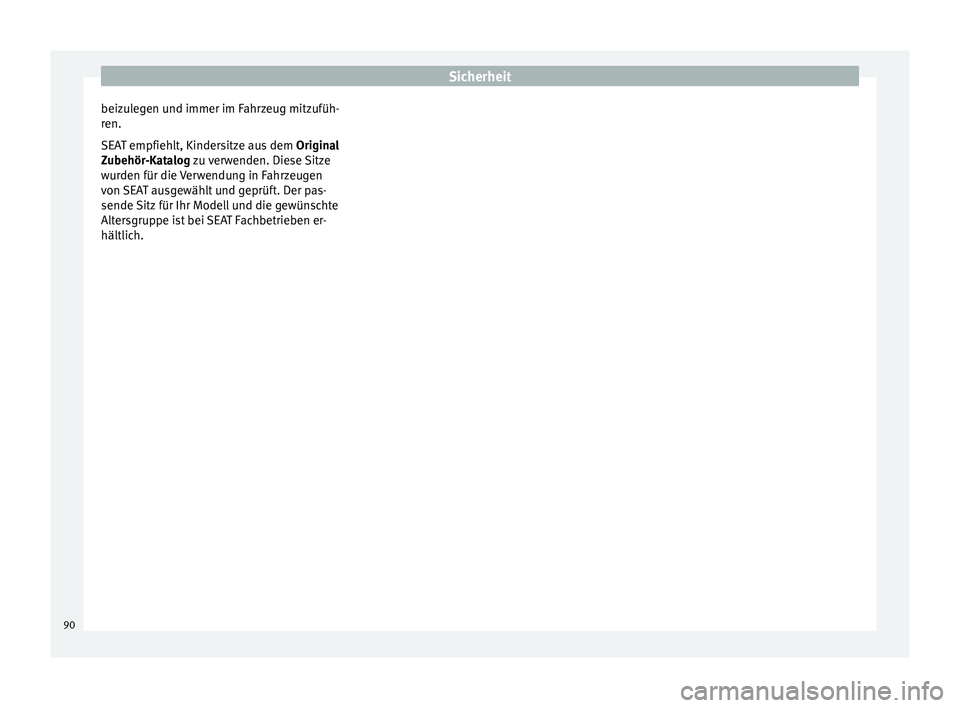

beizulegen und immer im Fahrzeug mitzufüh-
r en.
S EA
T empfiehlt, Kindersitze aus dem Original
Zubehör-Katalog zu verwenden. Diese Sitze
wurden für die Verwendung in Fahrzeugen
von SEAT ausgewählt und geprüft. Der pas-
sende Sitz für Ihr Modell und die gewünschte
Altersgruppe ist bei SEAT Fachbetrieben er-
hältlich.
90

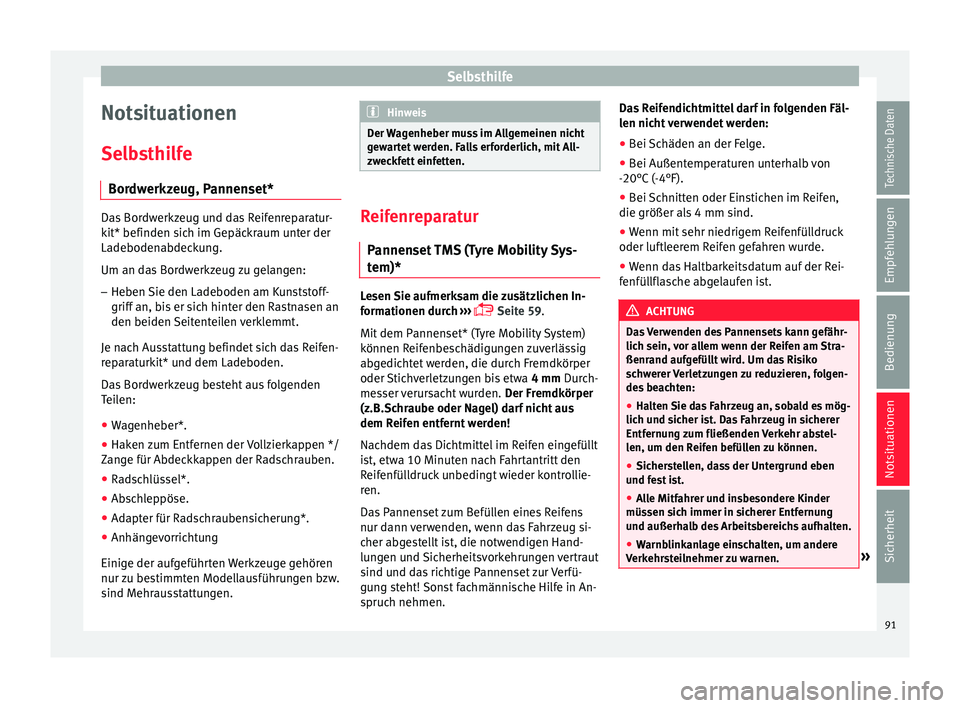

Selbsthilfe
Notsituationen
Sel b
s
thilfe
Bordwerkzeug, Pannenset* Das Bordwerkzeug und das Reifenreparatur-
kit* befinden s
ic

h im Gepäckraum unter der
Ladebodenabdeckung.
Um an das Bordwerkzeug zu gelangen:
– Heben Sie den Ladeboden am Kunststoff-
griff an, b i

s er sich hinter den Rastnasen an
den beiden Seitenteilen verklemmt.
Je nach Ausstattung befindet sich das Reifen-
reparaturkit* und dem Ladeboden.
Das Bordwerkzeug besteht aus folgenden
Teilen:
● Wagenheber*.
● Haken zum Entfernen der Vollzierkappen */
Zang
e für Abdeckkappen der Radschrauben.
● Radschlüssel*.
● Abschleppöse.
● Adapter für Radschraubensicherung*.
● Anhängevorrichtung
Einige der aufg
eführten Werkzeuge gehören
nur zu bestimmten Modellausführungen bzw.
sind Mehrausstattungen. Hinweis
Der Wagenheber muss im Allgemeinen nicht
gew ar

tet werden. Falls erforderlich, mit All-
zweckfett einfetten. Reifenreparatur
Pannen set

TMS (Tyre Mobility Sys-
tem)* Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 59.
Mit dem Pannenset* (Tyre Mobility System)
können Reifenbeschädigungen zuverlässig
abgedichtet werden, die durch Fremdkörper
oder Stichverletzungen bis etwa 4 mm Durch-
messer verursacht wurden. Der Fremdkörper
(z.B.Schraube oder Nagel) darf nicht aus
dem Reifen entfernt werden!
Nachdem das Dichtmittel im Reifen eingefüllt
ist, etwa 10 Minuten nach Fahrtantritt den
Reifenfülldruck unbedingt wieder kontrollie-
ren.
Das Pannenset zum Befüllen eines Reifens
nur dann verwenden, wenn das Fahrzeug si-
cher abgestellt ist, die notwendigen Hand-
lungen und Sicherheitsvorkehrungen vertraut
sind und das richtige Pannenset zur Verfü-
gung steht! Sonst fachmännische Hilfe in An-
spruch nehmen. Das Reifendichtmittel darf in folgenden Fäl-
len nicht

verwendet werden:
● Bei Schäden an der Felge.
● Bei Außentemperaturen unterhalb von
-20°C (-4°F).
● Bei

Schnitten oder Einstichen im Reifen,
die größer als 4
mm sind.
● Wenn mit sehr niedrigem Reifenfülldruck
oder luftleer
em Reifen gefahren wurde.
● Wenn das Haltbarkeitsdatum auf der Rei-
fenfüllfl
asche abgelaufen ist. ACHTUNG
Das Verwenden des Pannensets kann gefähr-
lich sein, v

or allem wenn der Reifen am Stra-
ßenrand aufgefüllt wird. Um das Risiko
schwerer Verletzungen zu reduzieren, folgen-
des beachten:
● Halten Sie das Fahrzeug an, sobald es mög-
lich und s
icher ist. Das Fahrzeug in sicherer
Entfernung zum fließenden Verkehr abstel-
len, um den Reifen befüllen zu können.
● Sicherstellen, dass der Untergrund eben
und fe
st ist.
● Alle Mitfahrer und insbesondere Kinder
müssen sic
h immer in sicherer Entfernung
und außerhalb des Arbeitsbereichs aufhalten.
● Warnblinkanlage einschalten, um andere
Verkehr
steilnehmer zu warnen. » 91
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●

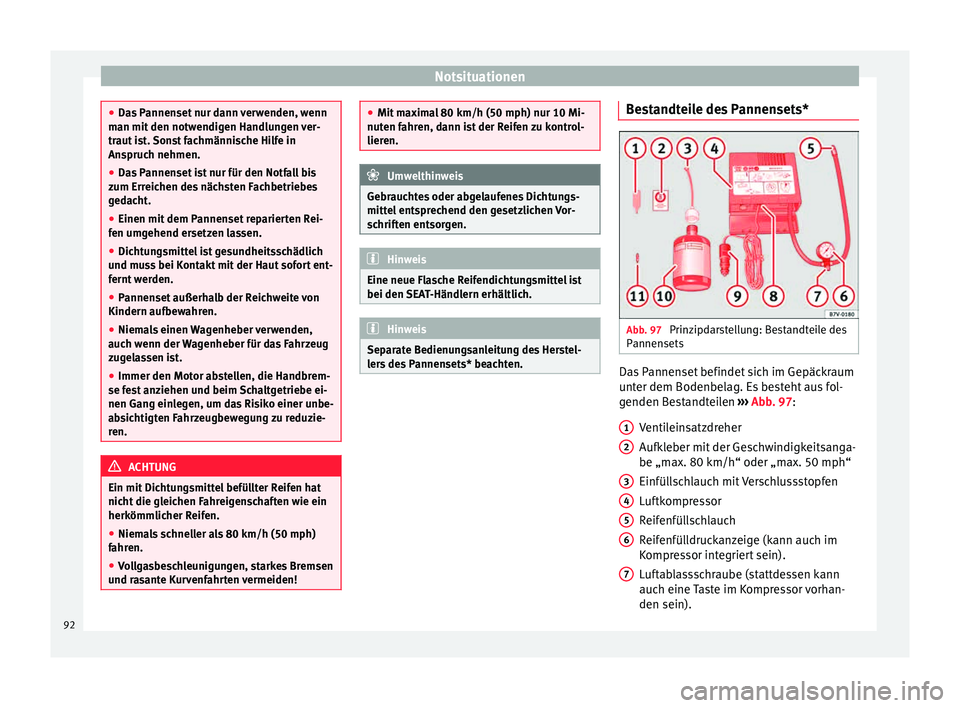

Das P
annenset nur dann verwenden, wenn
man mit den notwendigen Handlungen ver-
traut ist. Sonst fachmännische Hilfe in
Anspruch nehmen.
● Das Pannenset ist nur für den Notfall bis
zum Erreic
hen des nächsten Fachbetriebes
gedacht.
● Einen mit dem Pannenset reparierten Rei-
fen umg
ehend ersetzen lassen.
● Dichtungsmittel ist gesundheitsschädlich
und mus
s bei Kontakt mit der Haut sofort ent-
fernt werden.
● Pannenset außerhalb der Reichweite von
Kindern aufbewahren.
● Niem

als einen Wagenheber verwenden,
auch wenn der
Wagenheber für das Fahrzeug
zugelassen ist.
● Immer den Motor abstellen, die Handbrem-
se fes
t anziehen und beim Schaltgetriebe ei-
nen Gang einlegen, um das Risiko einer unbe-
absichtigten Fahrzeugbewegung zu reduzie-
ren. ACHTUNG
Ein mit Dichtungsmittel befüllter Reifen hat
nicht die gl

eichen Fahreigenschaften wie ein
herkömmlicher Reifen.
● Niemals schneller als 80 km/h (50 mph)
fahren.
● V

ollgasbeschleunigungen, starkes Bremsen
und ra
sante Kurvenfahrten vermeiden! ●
Mit m ax

imal 80 km/h (50 mph) nur 10 Mi-
nuten fahren, dann ist der Reifen zu kontrol-
lieren. Umwelthinweis
Gebrauchtes oder abgelaufenes Dichtungs-
mitt el ent

sprechend den gesetzlichen Vor-
schriften entsorgen. Hinweis
Eine neue Flasche Reifendichtungsmittel ist
bei den S EA

T-Händlern erhältlich. Hinweis
Separate Bedienungsanleitung des Herstel-
ler s

des Pannensets* beachten. Bestandteile des Pannensets*
Abb. 97
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er dem Bodenbel

ag. Es besteht aus fol-
genden Bestandteilen ››› Abb. 97:
Ventileinsatzdreher
Aufkleber mit der Geschwindigkeitsanga-
be „max. 80 km/h“ oder „max. 50 mph“
Einfüllschlauch mit Verschlussstopfen
Luftkompressor
Reifenfüllschlauch
Reifenfülldruckanzeige (kann auch im
Kompressor integriert sein).
Luftablassschraube (stattdessen kann
auch eine Taste im Kompressor vorhan-
den sein).
1 2
3
4
5
6
7
92

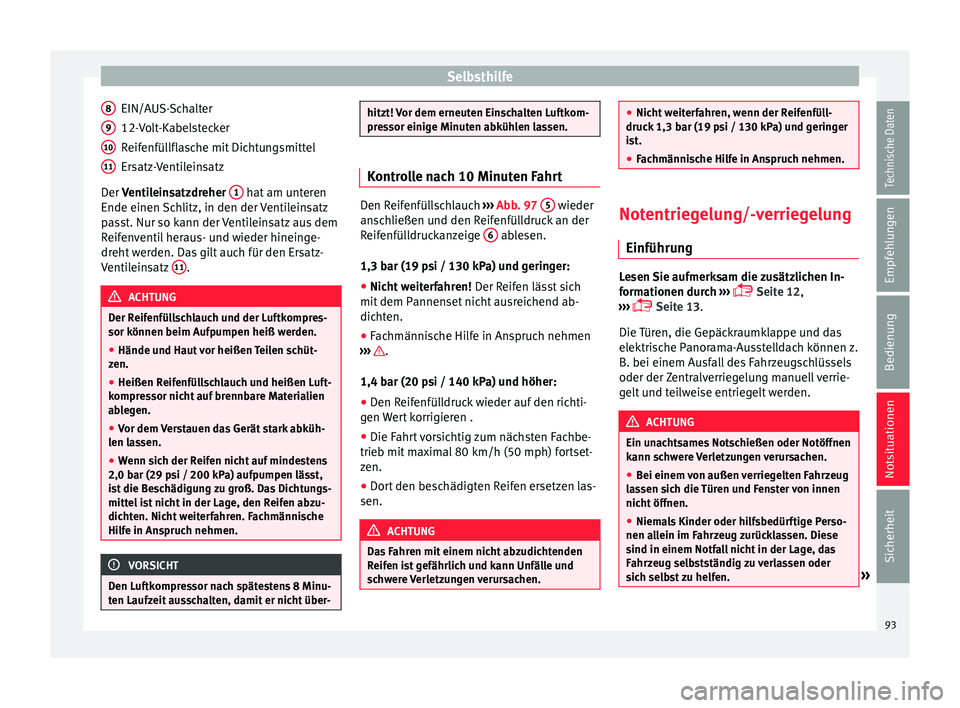

Selbsthilfe
EIN/AUS-Schalter
12- V
o
lt-Kabelstecker
Reifenfüllflasche mit Dichtungsmittel
Ersatz-Ventileinsatz
Der Ventileinsatzdreher 1 hat am unteren
Ende einen Sc
h

litz, in den der Ventileinsatz
passt. Nur so kann der Ventileinsatz aus dem
Reifenventil heraus- und wieder hineinge-
dreht werden. Das gilt auch für den Ersatz-
Ventileinsatz 11 .
ACHTUNG
Der Reifenfüllschlauch und der Luftkompres-
sor können beim Aufp umpen heiß w

erden.
● Hände und Haut vor heißen Teilen schüt-
zen.
● Heißen Reif

enfüllschlauch und heißen Luft-
kompre
ssor nicht auf brennbare Materialien
ablegen.
● Vor dem Verstauen das Gerät stark abküh-
len la
ssen.
● Wenn sich der Reifen nicht auf mindestens
2,0 bar (29 ps
i / 200 kPa) aufpumpen lässt,
ist die Beschädigung zu groß. Das Dichtungs-
mittel ist nicht in der Lage, den Reifen abzu-
dichten. Nicht weiterfahren. Fachmännische
Hilfe in Anspruch nehmen. VORSICHT
Den Luftkompressor nach spätestens 8 Minu-
ten Laufz eit

ausschalten, damit er nicht über-8
9
10
11 hitzt! Vor dem erneuten Einschalten Luftkom-
pre
s

sor einige Minuten abkühlen lassen. Kontrolle nach 10 Minuten Fahrt
Den Reifenfüllschlauch
›››
Abb. 97 5 wieder
ans c
hließen und den Reifenfülldruck an der
Reifenfülldruckanzeige 6 ablesen.
1,3 bar (19 p s

i / 130 kPa) und geringer:
● Nicht weiterfahren! Der Reif
en lässt sich
mit dem Pannenset nicht ausreichend ab-
dichten.
● Fachmännische Hilfe in Anspruch nehmen
›››
.
1,4 b ar (20 p
s
i / 140 kPa) und höher:
● Den Reifenfülldruck wieder auf den richti-
gen W
ert korrigieren .
● Die Fahrt vorsichtig zum nächsten Fachbe-
trieb mit m
aximal 80 km/h (50 mph) fortset-
zen.
● Dort den beschädigten Reifen ersetzen las-
sen. ACHTUNG
Das Fahren mit einem nicht abzudichtenden
Reif en i

st gefährlich und kann Unfälle und
schwere Verletzungen verursachen. ●
Nicht w

eiterfahren, wenn der Reifenfüll-
druck 1,3 bar (19 psi / 130 kPa) und geringer
ist.
● Fachmännische Hilfe in Anspruch nehmen. Notentriegelung/-verriegelung
Einführun g Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur

ch ›››
 Seite 12,
›››  Seite 13.
Die Türen, die Gepäckraumklappe und das
elektrische Panorama-Ausstelldach können z.
B. bei einem Ausfall des Fahrzeugschlüssels
oder der Zentralverriegelung manuell verrie-
gelt und teilweise entriegelt werden. ACHTUNG
Ein unachtsames Notschießen oder Notöffnen
kann s c

hwere Verletzungen verursachen.
● Bei einem von außen verriegelten Fahrzeug
las
sen sich die Türen und Fenster von innen
nicht öffnen.
● Niemals Kinder oder hilfsbedürftige Perso-
nen all
ein im Fahrzeug zurücklassen. Diese
sind in einem Notfall nicht in der Lage, das
Fahrzeug selbstständig zu verlassen oder
sich selbst zu helfen. » 93
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen
●

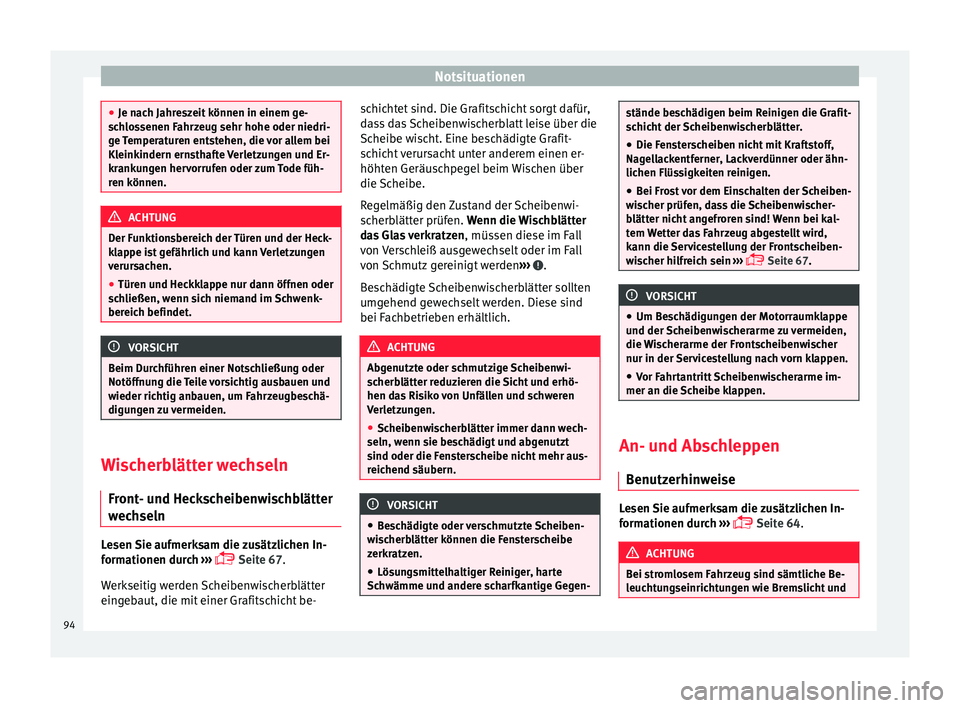

Je nac h Jahr
eszeit können in einem ge-
schlossenen Fahrzeug sehr hohe oder niedri-
ge Temperaturen entstehen, die vor allem bei
Kleinkindern ernsthafte Verletzungen und Er-
krankungen hervorrufen oder zum Tode füh-
ren können. ACHTUNG
Der Funktionsbereich der Türen und der Heck-
k lap

pe ist gefährlich und kann Verletzungen
verursachen.
● Türen und Heckklappe nur dann öffnen oder
sch
ließen, wenn sich niemand im Schwenk-
bereich befindet. VORSICHT
Beim Durchführen einer Notschließung oder
Notöffnu n

g die Teile vorsichtig ausbauen und
wieder richtig anbauen, um Fahrzeugbeschä-
digungen zu vermeiden. Wischerblätter wechseln
Fr ont - u

nd Heckscheibenwischblätter
wechseln Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 67.
Werkseitig werden Scheibenwischerblätter
eingebaut, die mit einer Grafitschicht be- schichtet sind. Die Grafitschicht sorgt dafür,
das

s das Scheibenwischerblatt leise über die
Scheibe wischt. Eine beschädigte Grafit-
schicht verursacht unter anderem einen er-
höhten Geräuschpegel beim Wischen über
die Scheibe.
Regelmäßig den Zustand der Scheibenwi-
scherblätter prüfen. Wenn die Wischblätter
das Glas verkratzen , müssen diese im Fall
von Verschleiß ausgewechselt oder im Fall
von Schmutz gereinigt werden ››› .
B e
s

chädigte Scheibenwischerblätter sollten
umgehend gewechselt werden. Diese sind
bei Fachbetrieben erhältlich. ACHTUNG
Abgenutzte oder schmutzige Scheibenwi-
sc herb

lätter reduzieren die Sicht und erhö-
hen das Risiko von Unfällen und schweren
Verletzungen.
● Scheibenwischerblätter immer dann wech-
seln, wenn sie be
schädigt und abgenutzt
sind oder die Fensterscheibe nicht mehr aus-
reichend säubern. VORSICHT
● Be s

chädigte oder verschmutzte Scheiben-
wischerblätter können die Fensterscheibe
zerkratzen.
● Lösungsmittelhaltiger Reiniger, harte
Schwämme u
nd andere scharfkantige Gegen- stände beschädigen beim Reinigen die Grafit-
sc
hic

ht der Scheibenwischerblätter.
● Die Fensterscheiben nicht mit Kraftstoff,
Nagell
ackentferner, Lackverdünner oder ähn-
lichen Flüssigkeiten reinigen.
● Bei Frost vor dem Einschalten der Scheiben-
wis
cher prüfen, dass die Scheibenwischer-
blätter nicht angefroren sind! Wenn bei kal-
tem Wetter das Fahrzeug abgestellt wird,
kann die Servicestellung der Frontscheiben-
wischer hilfreich sein ›››
 Seite 67
. VORSICHT
● Um Be s

chädigungen der Motorraumklappe
und der Scheibenwischerarme zu vermeiden,
die Wischerarme der Frontscheibenwischer
nur in der Servicestellung nach vorn klappen.
● Vor Fahrtantritt Scheibenwischerarme im-
mer an die Scheibe k
lappen. An- und Abschleppen
B enutz erhin

weise Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur

ch ›››
 Seite 64. ACHTUNG
Bei stromlosem Fahrzeug sind sämtliche Be-
leuc ht

ungseinrichtungen wie Bremslicht und94

Selbsthilfe
Blinkleuchten außer Funktion. Schleppen Sie
Ihr Fahr
z
eug nicht ab. Andernfalls besteht
Unfallgefahr! ACHTUNG
Beim Anschleppen entsteht ein hohes Unfall-
ri sik

o, z. B. durch Auffahren auf das schlep-
pende Fahrzeug. VORSICHT
Falls aufgrund eines Defekts das Getriebe Ih-
re s

Fahrzeugs kein Schmiermittel mehr ent-
hält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern bzw. auf einem speziellen
Transporter oder Anhänger abgeschleppt
werden. VORSICHT
Die zum Motorstart benötigte Anschleppstre-
ck e d

arf maximal 50 m betragen, ansonsten
besteht die Gefahr einer Beschädigung des
Katalysators. Hinweis
● Hierbei sind die g e

setzlichen Bestimmun-
gen zu beachten.
● Schalten Sie an beiden Fahrzeugen die
Warnblink
anlage ein. Beachten Sie dabei
aber ggf. anderslautende Vorschriften.
● Das Abschleppseil darf nicht verdreht sein.
Anderenfa
lls könnte sich die vordere Ab-
schleppöse vom Fahrzeug lösen. Abschleppöse vorn
Abb. 98
Vorderer Stoßfänger rechts: Einge-
s c
hr

aubte Abschleppöse Die vordere Abschleppöse wird erst bei Be-
d
ar
f

montiert.
Vorn rechts im Stoßfänger befindet sich hin-
ter einer Abdeckung eine Gewindeöffnung, in
die die Abschleppöse eingeschraubt wird. – Drücken Sie die Abdeckkappe zum Heraus-
lösen aus dem

Stoßfänger im oberen linken
Bereich nach innen.
– Entnehmen Sie die Abschleppöse dem
Bordwerkz

eug ››› Seite 91.
– Schrauben Sie die Abschleppöse bis zum
Ansc

hlag in das Gewinde ein ››› Abb. 98
und ziehen Sie sie mit dem Radschlüssel fest an.
Schrauben Sie die Abschleppöse nach Ge-
brauch heraus und setzen Sie die Abdeck- kappe wieder in den Stoßfänger ein. Legen
Sie die Absc

hleppöse zurück in das Bord-
werkzeug. Führen Sie die Abschleppöse im-
mer im Fahrzeug mit.
Abschleppöse hinten Abb. 99
Hinterer Stoßfänger rechts: Abdeck-
k ap
pe-D

eckel. Abb. 100
Hinterer Stoßfänger rechts: Einge-
s c
hr

aubte Abschleppöse » 95
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

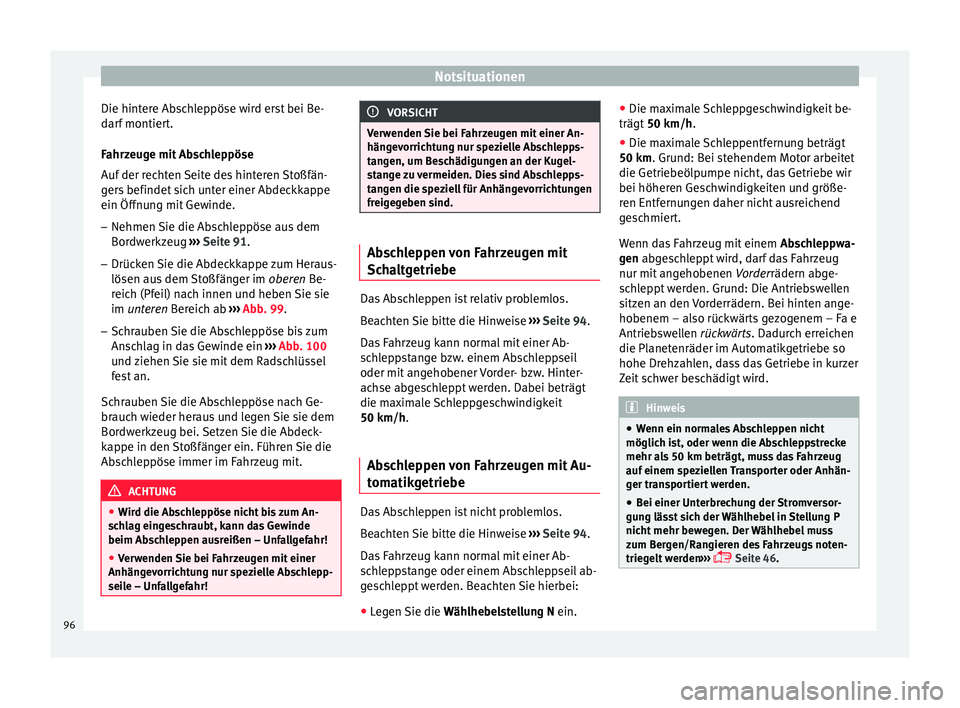

Die hintere Abschleppöse wird erst bei Be-
d ar
f
montiert.
Fahrzeuge mit Abschleppöse
Auf der rechten Seite des hinteren Stoßfän-
gers befindet sich unter einer Abdeckkappe
ein Öffnung mit Gewinde.
– Nehmen Sie die Abschleppöse aus dem
Bordwerkz

eug ››› Seite 91.
– Drücken Sie die Abdeckkappe zum Heraus-
lösen aus dem

Stoßfänger im oberen Be-
reich (Pfeil) nach innen und heben Sie sie
im unteren Bereich ab ››› Abb. 99.
– Schrauben Sie die Abschleppöse bis zum
Ansc

hlag in das Gewinde ein ››› Abb. 100
und ziehen Sie sie mit dem Radschlüssel
fest an.
Schrauben Sie die Abschleppöse nach Ge-
brauch wieder heraus und legen Sie sie dem
Bordwerkzeug bei. Setzen Sie die Abdeck-
kappe in den Stoßfänger ein. Führen Sie die
Abschleppöse immer im Fahrzeug mit. ACHTUNG
● Wir d die Ab

schleppöse nicht bis zum An-
schlag eingeschraubt, kann das Gewinde
beim Abschleppen ausreißen – Unfallgefahr!
● Verwenden Sie bei Fahrzeugen mit einer
Anhängev
orrichtung nur spezielle Abschlepp-
seile – Unfallgefahr! VORSICHT
Verwenden Sie bei Fahrzeugen mit einer An-
häng ev

orrichtung nur spezielle Abschlepps-
tangen, um Beschädigungen an der Kugel-
stange zu vermeiden. Dies sind Abschlepps-
tangen die speziell für Anhängevorrichtungen
freigegeben sind. Abschleppen von Fahrzeugen mit
Sch
a

ltgetriebe Das Abschleppen ist relativ problemlos.
B
e
ac

hten Sie bitte die Hinweise ›››
Seite 94.
Das Fahrzeug kann normal mit einer Ab-
schleppstange bzw. einem Abschleppseil
oder mit angehobener Vorder- bzw. Hinter-
achse abgeschleppt werden. Dabei beträgt
die maximale Schleppgeschwindigkeit
50 km/h.
Abschleppen von Fahrzeugen mit Au-
tomatik
getriebe Das Abschleppen ist nicht problemlos.
B
e
ac

hten Sie bitte die Hinweise ›››
Seite 94.
Das Fahrzeug kann normal mit einer Ab-
schleppstange oder einem Abschleppseil ab-
geschleppt werden. Beachten Sie hierbei:
● Legen Sie die Wählhe
belstellung N ein. ●
Die maxim
ale Schleppgeschwindigkeit be-
trägt 50 km/h.
● Die maximale Schleppentfernung beträgt
50 km. Grund: Bei s
tehendem Motor arbeitet
die Getriebeölpumpe nicht, das Getriebe wir
bei höheren Geschwindigkeiten und größe-
ren Entfernungen daher nicht ausreichend
geschmiert.
Wenn das Fahrzeug mit einem Abschleppwa-
gen abgeschleppt wird, darf das Fahrzeug
nur mit angehobenen Vorderrädern abge-
schleppt werden. Grund: Die Antriebswellen
sitzen an den Vorderrädern. Bei hinten ange-
hobenem – also rückwärts gezogenem – Fa e
Antriebswellen rückwärts. Dadurch erreichen
die Planetenräder im Automatikgetriebe so
hohe Drehzahlen, dass das Getriebe in kurzer
Zeit schwer beschädigt wird. Hinweis
● Wenn ein norm a

les Abschleppen nicht
möglich ist, oder wenn die Abschleppstrecke
mehr als 50 km beträgt, muss das Fahrzeug
auf einem speziellen Transporter oder Anhän-
ger transportiert werden.
● Bei einer Unterbrechung der Stromversor-
gung läs
st sich der Wählhebel in Stellung P
nicht mehr bewegen. Der Wählhebel muss
zum Bergen/Rangieren des Fahrzeugs noten-
triegelt werden ›››
 Seite 46.96

Sicherungen und Glühlampen

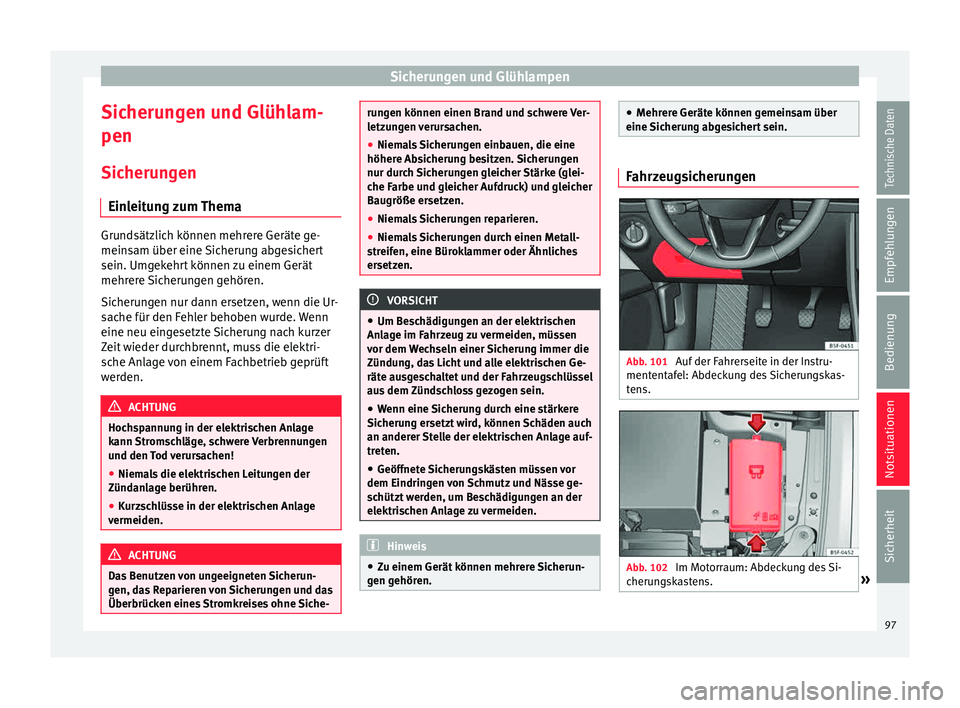

Sicherungen und Glühlam-
pen Sic heru
n
gen
Einleitung zum Thema Grundsätzlich können mehrere Geräte ge-
meins
am über eine

Sicherung abgesichert
sein. Umgekehrt können zu einem Gerät
mehrere Sicherungen gehören.
Sicherungen nur dann ersetzen, wenn die Ur-
sache für den Fehler behoben wurde. Wenn
eine neu eingesetzte Sicherung nach kurzer
Zeit wieder durchbrennt, muss die elektri-
sche Anlage von einem Fachbetrieb geprüft
werden. ACHTUNG
Hochspannung in der elektrischen Anlage
kann Str

omschläge, schwere Verbrennungen
und den Tod verursachen!
● Niemals die elektrischen Leitungen der
Zündanl
age berühren.
● Kurzschlüsse in der elektrischen Anlage
vermeiden. ACHTUNG
Das Benutzen von ungeeigneten Sicherun-
gen, d a

s Reparieren von Sicherungen und das
Überbrücken eines Stromkreises ohne Siche- rungen können einen Brand und schwere Ver-
letz
u

ngen verursachen.
● Niemals Sicherungen einbauen, die eine
höhere Abs
icherung besitzen. Sicherungen
nur durch Sicherungen gleicher Stärke (glei-
che Farbe und gleicher Aufdruck) und gleicher
Baugröße ersetzen.
● Niemals Sicherungen reparieren.
● Niemals Sicherungen durch einen Metall-
streif
en, eine Büroklammer oder Ähnliches
ersetzen. VORSICHT
● Um Be s

chädigungen an der elektrischen
Anlage im Fahrzeug zu vermeiden, müssen
vor dem Wechseln einer Sicherung immer die
Zündung, das Licht und alle elektrischen Ge-
räte ausgeschaltet und der Fahrzeugschlüssel
aus dem Zündschloss gezogen sein.
● Wenn eine Sicherung durch eine stärkere
Sicherun
g ersetzt wird, können Schäden auch
an anderer Stelle der elektrischen Anlage auf-
treten.
● Geöffnete Sicherungskästen müssen vor
dem Eindringen
von Schmutz und Nässe ge-
schützt werden, um Beschädigungen an der
elektrischen Anlage zu vermeiden. Hinweis
● Zu einem Gerät k

önnen mehrere Sicherun-
gen gehören. ●
Mehr er

e Geräte können gemeinsam über
eine Sicherung abgesichert sein. Fahrzeugsicherungen
Abb. 101
Auf der Fahrerseite in der Instru-
ment ent
af

el: Abdeckung des Sicherungskas-
tens. Abb. 102
Im Motorraum: Abdeckung des Si-
c heru n

gskastens. » 97
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

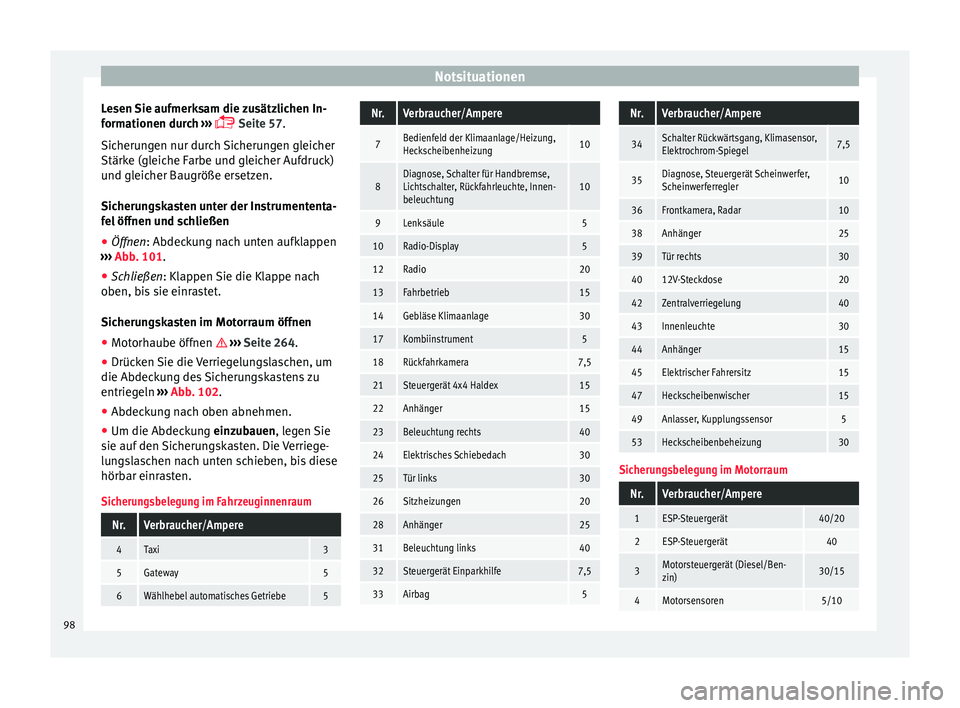

Lesen Sie aufmerksam die zusätzlichen In-
f orm
ationen dur
ch ›››
 Seite 57
.
Sicherungen nur durch Sicherungen gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Sicherungskasten unter der Instrumententa-
fel öffnen und schließen
● Öffnen: Abdecku
ng nach unten aufklappen
››› Abb. 101.
● Schließen: Klappen
Sie die Klappe nach
oben, bis sie einrastet.
Sicherungskasten im Motorraum öffnen
● Motorhaube öffnen  ›››
Seite 264.
● Drücken Sie die Verriegelungslaschen, um
die Abdecku
ng des Sicherungskastens zu
entriegeln ››› Abb. 102.
● Abdeckung nach oben abnehmen.
● Um die Abdeckung einzub
auen, legen Sie
sie auf den Sicherungskasten. Die Verriege-
lungslaschen nach unten schieben, bis diese
hörbar einrasten.
Sicherungsbelegung im Fahrzeuginnenraum
Nr.Verbraucher/Ampere
4Taxi3
5Gateway5
6Wählhebel automatisches Getriebe5
Nr.Verbraucher/Ampere
7Bedienfeld der Klimaanlage/Heizung,
Heckscheibenheizung10
8Diagnose, Schalter für Handbremse,
Lichtschalter, Rückfahrleuchte, Innen-
beleuchtung10
9Lenksäule5
10Radio-Display5
12Radio20
13Fahrbetrieb15
14Gebläse Klimaanlage30
17Kombiinstrument5
18Rückfahrkamera7,5
21Steuergerät 4x4 Haldex15
22Anhänger15
23Beleuchtung rechts40
24Elektrisches Schiebedach30
25Tür links30
26Sitzheizungen20
28Anhänger25
31Beleuchtung links40
32Steuergerät Einparkhilfe7,5
33Airbag5
Nr.Verbraucher/Ampere
34Schalter Rückwärtsgang, Klimasensor,
Elektrochrom-Spiegel7,5
35Diagnose, Steuergerät Scheinwerfer,
Scheinwerferregler10
36Frontkamera, Radar10
38Anhänger25
39Tür rechts30
4012V-Steckdose20
42Zentralverriegelung40
43Innenleuchte30
44Anhänger15
45Elektrischer Fahrersitz15
47Heckscheibenwischer15
49Anlasser, Kupplungssensor5
53Heckscheibenbeheizung30
Sicherungsbelegung im Motorraum
Nr.Verbraucher/Ampere
1ESP-Steuergerät40/20
2ESP-Steuergerät40
3Motorsteuergerät (Diesel/Ben-
zin)30/15
4Motorsensoren5/10 98
