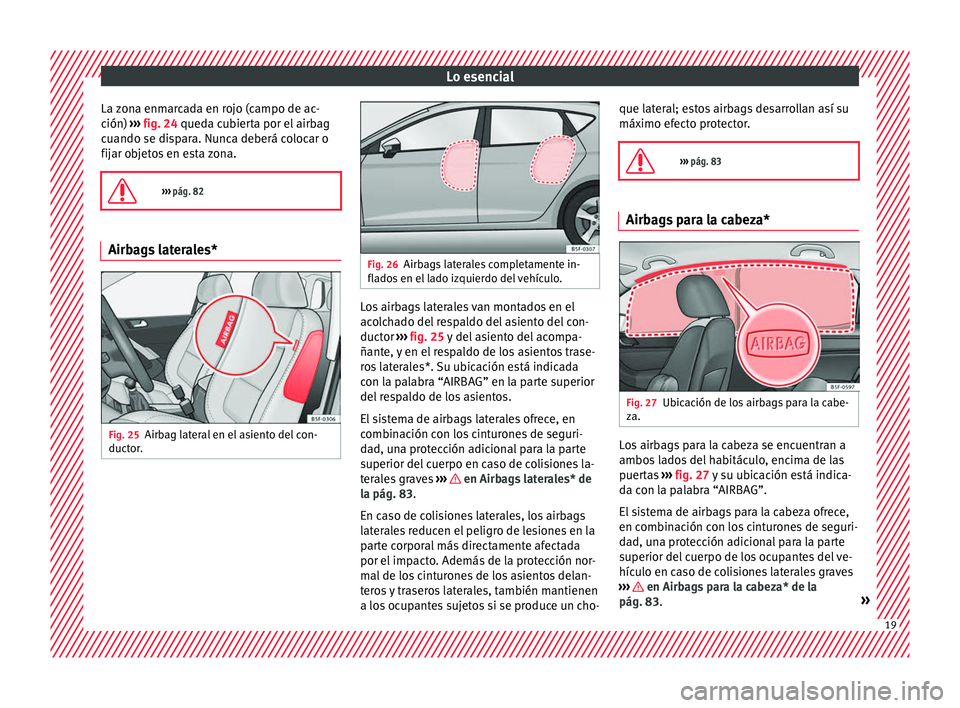

La zona enmarcada en rojo (campo de ac-
c ión)
›
›
› fig. 24 queda cubierta por el airbag
cuando se dispara. Nunca deberá colocar o
fijar objetos en esta zona.

››› pág. 82 Airbags laterales*
Fig. 25
Airbag lateral en el asiento del con-
duct or
. Fig. 26
Airbags laterales completamente in-
fla do

s en el lado izquierdo del vehículo. Los airbags laterales van montados en el
ac
o
lc

hado del respaldo del asiento del con-
ductor ››› fig. 25 y del asiento del acompa-
ñante, y en el respaldo de los asientos trase-
ros laterales*. Su ubicación está indicada
con la palabra “AIRBAG” en la parte superior
del respaldo de los asientos.
El sistema de airbags laterales ofrece, en
combinación con los cinturones de seguri-
dad, una protección adicional para la parte
superior del cuerpo en caso de colisiones la-
terales graves ››› en Airbags laterales* de
l a pág. 83
.
En c

aso de colisiones laterales, los airbags
laterales reducen el peligro de lesiones en la
parte corporal más directamente afectada
por el impacto. Además de la protección nor-
mal de los cinturones de los asientos delan-
teros y traseros laterales, también mantienen
a los ocupantes sujetos si se produce un cho- que lateral; estos airbags desarrollan así su
máximo efect

o protector.

››› pág. 83 Airbags para la cabeza*
Fig. 27
Ubicación de los airbags para la cabe-
z a. Los airbags para la cabeza se encuentran a
ambo
s
l

ados del habitáculo, encima de las
puertas ›››
fig. 27 y su ubicación está indica-
da con la palabra “AIRBAG”.
El sistema de airbags para la cabeza ofrece,
en combinación con los cinturones de seguri-
dad, una protección adicional para la parte
superior del cuerpo de los ocupantes del ve-
hículo en caso de colisiones laterales graves
››› en Airbags para la cabeza* de la
pág. 83. » 19

Lo esencial
››› en Airbags para la cabeza* de la
pág. 83 Asientos para niños
Indic ac
ione
s importantes sobre el air-
bag frontal del acompañante Fig. 28

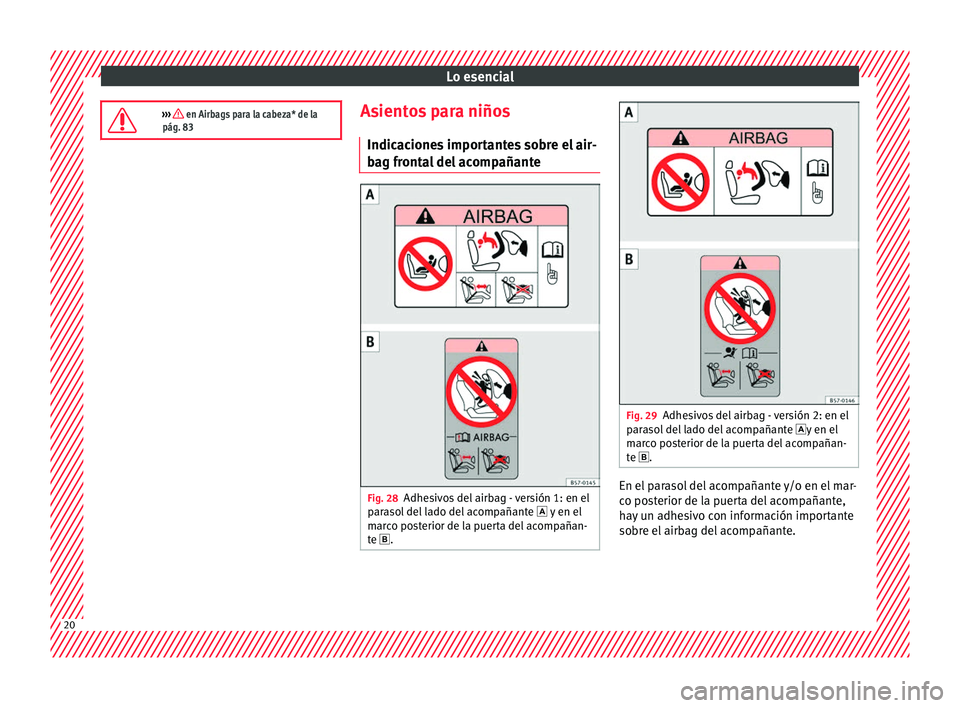

Adhesivos del airbag - versión 1: en el
p ar
a

sol del lado del acompañante  y en el
marco posterior de la puerta del acompañan-
te . Fig. 29
Adhesivos del airbag - versión 2: en el
p ar
a

sol del lado del acompañante y en el
marco posterior de la puerta del acompañan-
te . En el parasol del acompañante y/o en el mar-
c
o po
s

terior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante. 20

Lo esencial
››› en Indicaciones importantes sobre
el airbag frontal del acompañante de la
pág. 88

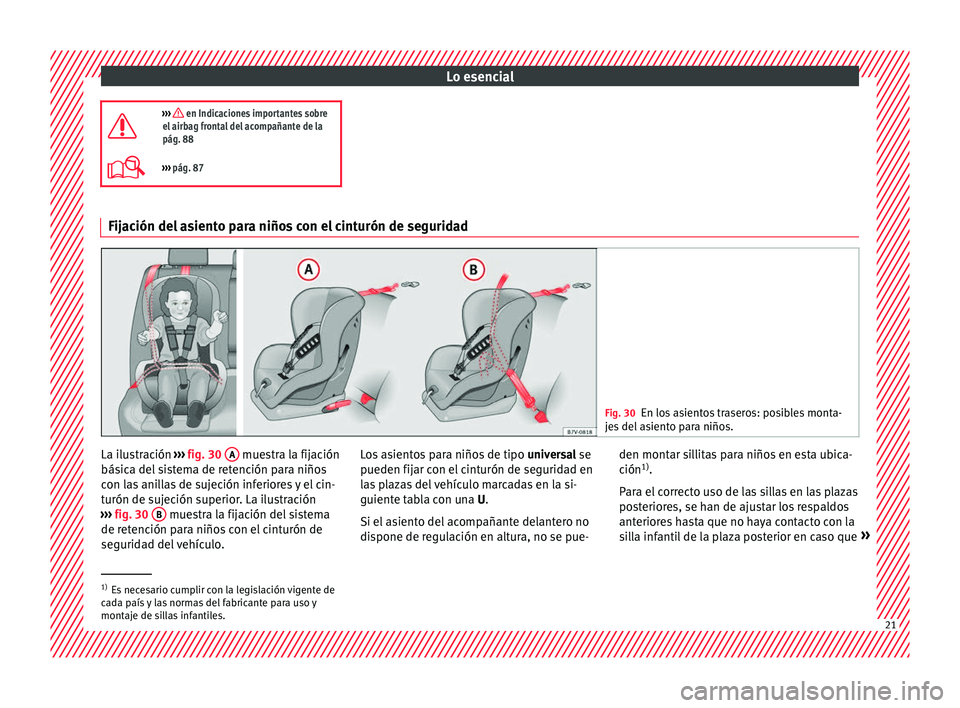

››› pág. 87 Fijación del asiento para niños con el cinturón de seguridad
Fig. 30
En los asientos traseros: posibles monta-
je s

del asiento para niños. La ilustración
››
›
fig. 30 A muestra la fijación
bás ic
a del
sistema de retención para niños
con las anillas de sujeción inferiores y el cin-
turón de sujeción superior. La ilustración
››› fig. 30 B muestra la fijación del sistema
de r et
enc

ión para niños con el cinturón de
seguridad del vehículo. Los asientos para niños de tipo
univer
sal se
pueden fijar con el cinturón de seguridad en
las plazas del vehículo marcadas en la si-
guiente tabla con una U.
Si el asiento del acompañante delantero no
dispone de regulación en altura, no se pue- den montar sillitas para niños en esta ubica-
ción
1)
.
Par
a el correcto uso de las sillas en las plazas
posteriores, se han de ajustar los respaldos
anteriores hasta que no haya contacto con la
silla infantil de la plaza posterior en caso que »1)
Es necesario cumplir con la legislación vigente de
ca d

a país y las normas del fabricante para uso y
montaje de sillas infantiles. 21

Lo esencial
vaya en sentido contrario a la marcha. En el
c a
so de s
istemas de retención en sentido de
la marcha, hay que ajustar el respaldo ante-
rior hasta que no haya contacto con los pies
del niño.
Para adaptar el asiento del acompañante al
asiento para niños y colocar la banda del cin-
turón en la posición ideal, ajuste el respaldo
del asiento del acompañante todo lo que sea
posible hacia delante 1)
.
No se debe montar sillitas a partir del Grupo
0+ en sentido contrario a la marcha en el
asiento acompañante debido a una posible
dificultad de instalación dada por el tamaño
de algunas de ellas 1)
.

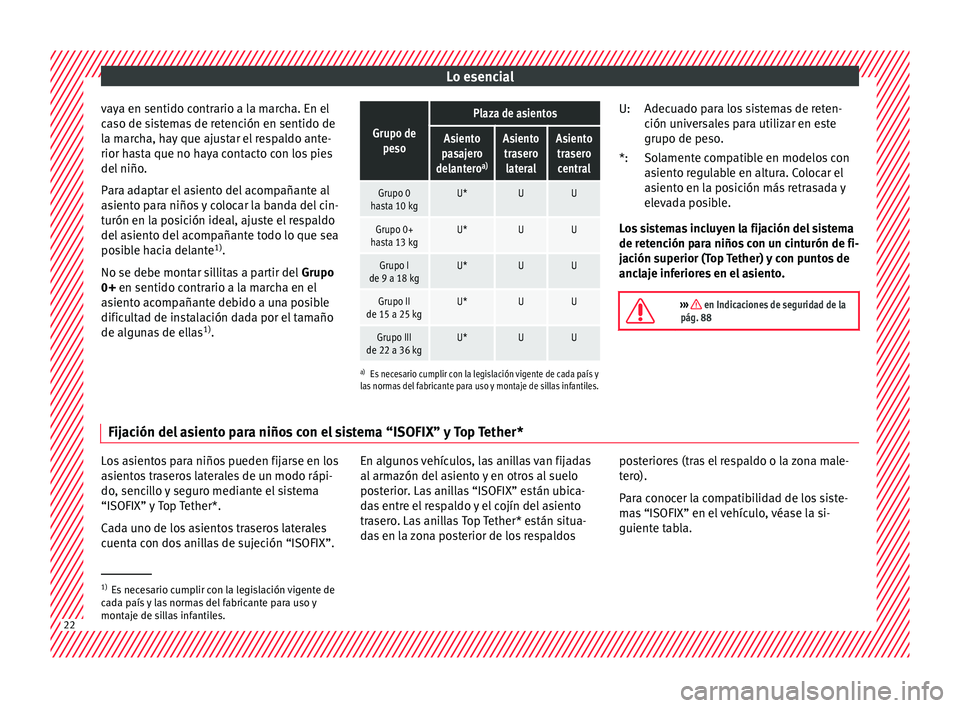

Grupo de
peso
Plaza de asientos
Asiento
pasajero
delantero a)Asiento
trasero lateralAsientotraserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgU*UU
Grupo III
de 22 a 36 kgU*UU
a) Es necesario cumplir con la legislación vigente de cada país y
las normas del fabricante para uso y montaje de sillas infantiles.
Adecuado para los sistemas de reten-
ción universales para utilizar en este
grupo de peso.
Solamente compatible en modelos con
asiento regulable en altura. Colocar el
asiento en la posición más retrasada y
elevada posible.
Los sistemas incluyen la fijación del sistema
de retención para niños con un cinturón de fi-
jación superior (Top Tether) y con puntos de
anclaje inferiores en el asiento.

››› en Indicaciones de seguridad de la
pág. 88 U:
*:
Fijación del asiento para niños con el sistema “ISOFIX” y Top Tether* Los asientos para niños pueden fijarse en los
a
s
ient

os traseros laterales de un modo rápi-
do, sencillo y seguro mediante el sistema
“ISOFIX” y Top Tether*.
Cada uno de los asientos traseros laterales
cuenta con dos anillas de sujeción “ISOFIX”. En algunos vehículos, las anillas van fijadas
al armazón del
asiento y en otros al suelo
posterior. Las anillas “ISOFIX” están ubica-
das entre el respaldo y el cojín del asiento
trasero. Las anillas Top Tether* están situa-
das en la zona posterior de los respaldos posteriores (tras el respaldo o la zona male-
tero).
P
ara conocer la compatibilidad de los siste-
mas “ISOFIX” en el vehículo, véase la si-
guiente tabla. 1)
Es necesario cumplir con la legislación vigente de
ca d

a país y las normas del fabricante para uso y
montaje de sillas infantiles. 22

Lo esencial
El peso corporal permitido o el dato relativo
al t
am
año A hasta F se indica en la etiqueta situada en las sillitas para niños con homolo-
gación “
universal” o “semiuniversal”.

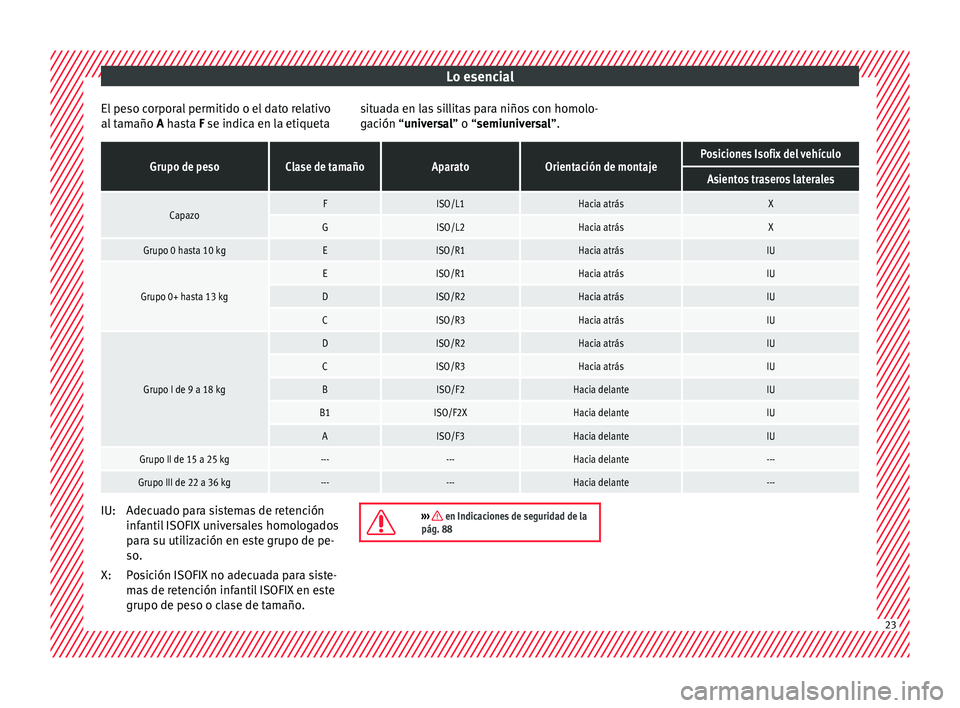

Grupo de pesoClase de tamañoAparatoOrientación de montajePosiciones Isofix del vehículo
Asientos traseros laterales
CapazoFISO/L1Hacia atrásX
GISO/L2Hacia atrásX
Grupo 0 hasta 10 kgEISO/R1Hacia atrásIU
Grupo 0+ hasta 13 kg
EISO/R1Hacia atrásIU
DISO/R2Hacia atrásIU
CISO/R3Hacia atrásIU
Grupo I de 9 a 18 kg
DISO/R2Hacia atrásIU
CISO/R3Hacia atrásIU
BISO/F2Hacia delanteIU
B1ISO/F2XHacia delanteIU
AISO/F3Hacia delanteIU
Grupo II de 15 a 25 kg------Hacia delante---
Grupo III de 22 a 36 kg------Hacia delante--- Adecuado para sistemas de retención
inf
anti l

ISOFIX universales homologados
para su utilización en este grupo de pe-
so.
Posición ISOFIX no adecuada para siste-
mas de retención infantil ISOFIX en este
grupo de peso o clase de tamaño.
IU:
X:
››› en Indicaciones de seguridad de la
pág. 88 23

Lo esencial
Fijación del asiento para niños con el
s i
s
tema “ISOFIX” Fig. 31
Anillas de sujeción ISOFIX. Es obligatorio tener en cuenta las instruccio-
ne
s
del

fabricante del asiento.
● Saque las tapas de protección de las ani-
lla
s “ISOFIX” colocando un dedo por el orifi-
cio y tirando hacia arriba ››› fig. 31.

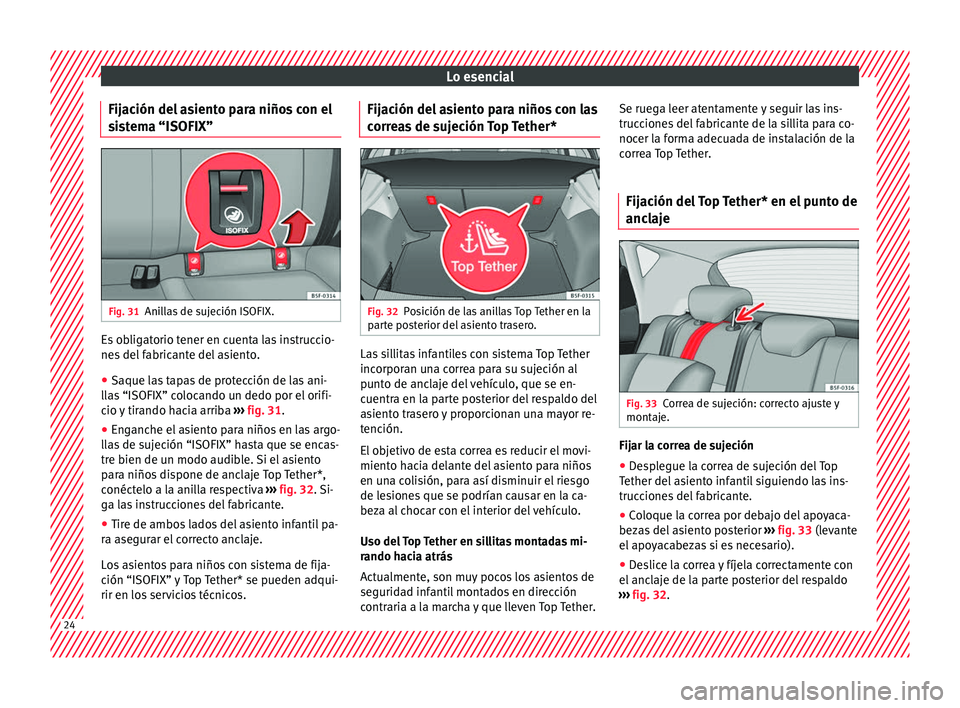

● Enganche el asiento para niños en las argo-
lla
s de sujeción “ISOFIX” hasta que se encas-
tre bien de un modo audible. Si el asiento
para niños dispone de anclaje Top Tether*,
conéctelo a la anilla respectiva ››› fig. 32. Si-
ga las instrucciones del fabricante.
● Tire de ambos lados del asiento infantil pa-
ra ase
gurar el correcto anclaje.
Los asientos para niños con sistema de fija-
ción “ISOFIX” y Top Tether* se pueden adqui-
rir en los servicios técnicos. Fijación del asiento para niños con las
corre

as de sujeción Top Tether* Fig. 32
Posición de las anillas Top Tether en la
p ar
t

e posterior del asiento trasero. Las sillitas infantiles con sistema Top Tether
inc
orpor
an u

na correa para su sujeción al
punto de anclaje del vehículo, que se en-
cuentra en la parte posterior del respaldo del
asiento trasero y proporcionan una mayor re-
tención.
El objetivo de esta correa es reducir el movi-
miento hacia delante del asiento para niños
en una colisión, para así disminuir el riesgo
de lesiones que se podrían causar en la ca-
beza al chocar con el interior del vehículo.
Uso del Top Tether en sillitas montadas mi-
rando hacia atrás
Actualmente, son muy pocos los asientos de
seguridad infantil montados en dirección
contraria a la marcha y que lleven Top Tether. Se ruega leer atentamente y seguir las ins-
truccione

s del fabricante de la sillita para co-
nocer la forma adecuada de instalación de la
correa Top Tether.
Fijación del Top Tether* en el punto de
anclaj
e Fig. 33
Correa de sujeción: correcto ajuste y
mont aj
e. Fijar la correa de sujeción
● Desplegue la correa de sujeción del Top
T ether del
a

siento infantil siguiendo las ins-
trucciones del fabricante.
● Coloque la correa por debajo del apoyaca-
bezas
del asiento posterior ››› fig. 33 (levante
el apoyacabezas si es necesario).
● Deslice la correa y fíjela correctamente con
el ancl
aje de la parte posterior del respaldo
››› fig. 32.24

Lo esencial
● Ten
se l
a correa firmemente siguiendo las
instrucciones del fabricante.
Soltar la correa de sujeción
● Distense la correa siguiendo las instruccio-
nes del
fabricante.
● Pulse el cierre y suéltela del soporte de an-
claj
e.

››› en Indicaciones de seguridad de la
pág. 88 Arranque del vehículo
C err
a

dura de encendido Fig. 34
Posiciones de la llave de contacto. Conectar el encendido: coloque la llave en el
c
ont act

o y arranque el motor. Bloqueo y desbloqueo del volante
● Bloquear el volante: extraiga la llave del
contact
o y gire el volante hasta que quede
bloqueado. En vehículos con cambio auto-
mático, para extraer la llave, situe la palanca
del cambio en la posición P. Si fuera necesa-
rio, presione la tecla de bloqueo de la palan-
ca selectora y vuelva a soltarla.
● Desbloquear el volante: introduzca la llave
en el cont
acto y gírela a la vez que el volante
en el sentido que indica la flecha. Si no es
posible girar el volante, puede deberse a que
el bloqueo esté activado.
Conectado/desconectado del encendido,
precalentamiento
● Conectar el encendido: gire la llave hasta la
posic
ión 2 .
● Desconectar el encendido: gire la llave has-
t a l
a po

sición 1 .
● Vehículos diésel : con el
enc
endido co-
nectado se produce el precalentamiento.
Arranque del motor
● Cambio manual: pise el pedal del embra-
gue a fondo y
sitúe la palanca del cambio en
punto muerto.
● Cambio automático: pise el pedal del freno
y sitúe l
a palanca selectora en P o en N.
● Girar la llave hasta la posición 3 . La llave
v uelv
e de f

orma automática a la posición 2 .
No ac el
er
e. Sistema Start-Stop*
Al det

enerse y soltar el embrague el sistema
Start-Stop* apaga el motor. El encendido per-
manece conectado.

››› en Conectar el encendido y arrancar
el motor con la llave de la pág. 180
››› pág. 179 Luces y visibilidad
C onmut
a

dor de luces Fig. 35
Tablero de instrumentos: mando de
l a
s

luces. ●
Gire el interruptor hacia la posición desea-
d a
›
›

› fig. 35. » 25

Lo esencialSímbo-
loEncendido desco-
nectadoEncendido co-
nectado 
Luces antiniebla, luz
de cruce y luz de po-
sición apagadas.Luz apagada o bien
luz de conducción
diurna encendida.

Las luces de orienta-
ción “Coming home”
y “Leaving home”
pueden estar encen-
didas.Control automático
de la luz de cruce y
de la luz de conduc-
ción diurna.

Luz de posición encendida.

Luz de cruce apagadaLuz de cruce encen-
dida.
 Far
os antiniebla: tir
e del conmutador has-
ta el primer punto, desde las posiciones ,
 o .
 Luz trasera antiniebla: tire del conmutador
por completo desde las posiciones ,  o
.
● Desconectar luces antiniebla: pulse el con-
muta dor o gír

elo hasta la posición .

››› en Luz de posición y de cruce de la
pág. 140
››› pág. 140 Palanca de intermitentes y luz de ca-
rr
et
er

a Fig. 36
Palanca de intermitentes y de luz de
c arr
et

era. Mueva la palanca hacia la posición deseada:
Intermit
ent

e derecho: luz de aparcamien-
to derecha (encendido desconectado).
Intermitente izquierdo: luz de aparca-
miento izquierda (encendido desconecta-
do).
Luz de carretera encendida: testigo de
control  iluminado en el cuadro de ins-
trumentos.
Luz de ráfagas: iluminada con la palanca
presionada. Testigo de control  ilumi-
nado.
Palanca en posición base para desconecta-
do. 1 2
3
4 
››› en Palanca de intermitentes y de luz
de carretera de la pág. 141
››› pág. 140 Intermitentes de emergencia
Fig. 37
Tablero de instrumentos: conmutador
de lo s
int

ermitentes de emergencia. Encendidos, por ejemplo:
●
Al aproximarse a un atasco
● En una situación de emergencia
● Vehículo parado por avería
● Al remolcar o ser remolcado

››› en Intermitentes de emergencia de la pág. 145
››› pág. 144 26

Lo esencial
Iluminación interior Fig. 38
Detalle del revestimiento del techo:
i lumin
ac
ión delantera del habitáculo.
BotónFunción 
Apague las luces interiores.

Encienda las luces interiores.

Encienda el mando de contacto de la puerta
(posición central).
Las luces interiores se encienden automática-
mente al desbloquear el vehículo, abrir una
puerta o retirar la llave del encendido.
La luz se apaga algunos segundos después
de cerrar todas las puertas, al cerrar el ve-
hículo o conectar el encendido.
BotónFunción 
Encender o apagar la luz de lectura.

›››
pág. 147 Limpiaparabrisas y limpialuneta
Fig. 39
Manejo del limpiaparabrisas y limpia-
lu net
a.
Mueva la palanca hacia la posición deseada:
0 Limpiaparabrisas desconectado.
Mueva la palanca hacia la posición deseada:
1 
Barrido a intervalos para el limpiaparabri-
sas.
Con el mando
››› fig. 39 A
ajuste los ni-
veles de intervalo (en vehículos sin sen-
sor de lluvia), o bien la sensibilidad del
sensor de lluvia.
2 Barrido lento.
3
Barrido rápido.
4

Barrido breve. Pulsación breve, limpieza
corta. Mantenga la palanca presionada
hacia abajo durante más tiempo para que
el barrido sea más rápido.
5

Barrido automático. Con la palanca al
frente se activa la función lavaparabrisas,
los limpiaparabrisas se ponen en marcha
de forma simultánea.
6
Barrido a intervalos para la luneta trasera.
El limpialuneta limpia en intervalos de 6
segundos aproximadamente.
7
Con la palanca presionada se activa la
función lavaluneta, el limpialuneta se po-
ne en marcha de forma simultánea.

›››
pág. 148
››› pág. 66 27

Lo esencial
Easy Connect Aju s
t
es del menú CAR Fig. 40
Easy Connect: Menú principal. Fig. 41
Easy Connect: Menú CAR Para seleccionar los menús de ajustes, pulse
l
a t
ec

la Easy Connect  y la tecla de función
AJUS TE
S .
El númer
o de menús

disponibles y la deno-
minación de las distintas opciones depende
de la electrónica y del equipamiento del ve-
hículo.
● Conecte el encendido.
● Si estuviera apagado, conecte el Sistema
de Infotainment
. ●
Pul
se la tecla  del sistema y posterior-
ment e el
botón de f
unción Vehículo
› ››
fig. 40
,
o l
a tecla  del sistema, para ir al menú
Vehículo › ›
›
fig. 41.
● Pulse el botón de función AJUSTES para
abrir el menú
Ajustes del vehículo
› ›

› fig. 41.
● Dentro del menú, para seleccionar la fun-
ción, pu
lse el botón deseado. Al pulsar la tecla de menú se activa siempre
el último menú selec

cionado.
Cuando la casilla de verificación de la tecla
de función está marcada , la función está
activada.
Las modificaciones realizadas en los menús
de ajustes se memorizan automáticamente
tras cerrar los menús ATRAS
 .
MenúSubmenúAjuste posibleDescripción
Sistema ESC–Activación del programa electrónico de estabilidad (ESC)›››
pág. 189 28
