Selbsthilfe

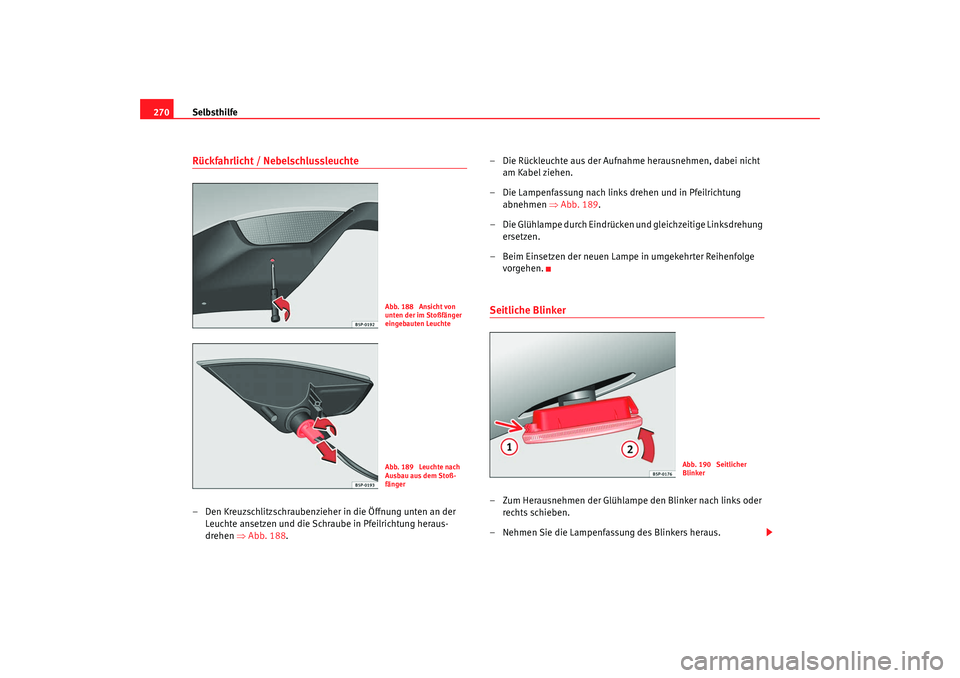

270Rückfahrlicht / Nebelschlussleuchte– Den Kreuzschlitzschraubenzieher in die Öffnung unten an der
Leuchte ansetzen und die Schraube in Pfeilrichtung heraus-
drehen ⇒Abb. 188 . – Die Rückleuchte aus der Aufnah
me herausnehmen, dabei nicht
am Kabel ziehen.
– Die Lampenfassung nach links drehen und in Pfeilrichtung abnehmen ⇒Abb. 189 .
– Die Glühlampe durch Eindrücken und gleichzeitige Linksdrehung ersetzen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
Abb. 188 Ansicht von
unten der im Stoßfänger
eingebauten LeuchteAbb. 189 Leuchte nach
Ausbau aus dem Stoß-
fänger
Abb. 190 Seitlicher
Blinker
Toledo_DE.book Seite 270 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe271
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

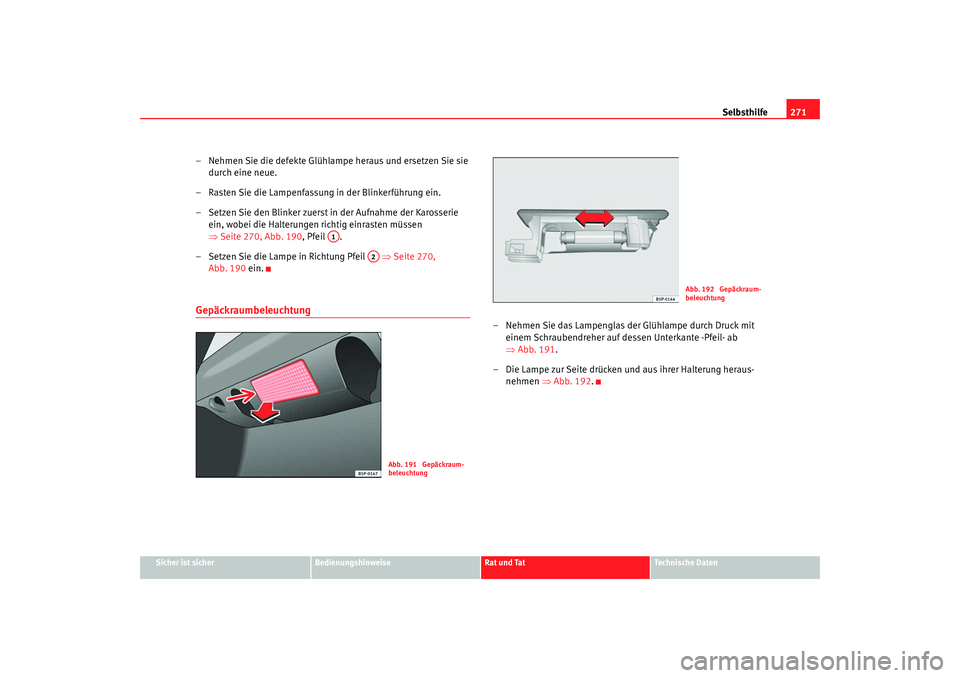

– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie ein, wobei die Halterungen richtig einrasten müssen
⇒Seite 270, Abb. 190 , Pfeil .
– Setzen Sie die Lampe in Richtung Pfeil ⇒Seite 270,
Abb. 190 ein.Gepäckraumbeleuchtung
– Nehmen Sie das Lampenglas der Glühlampe durch Druck mit
einem Schraubendreher auf dessen Unterkante -Pfeil- ab
⇒Abb. 191 .
– Die Lampe zur Seite drücken und aus ihrer Halterung heraus- nehmen ⇒Abb. 192 .
A1
A2
Abb. 191 Gepäckraum-
beleuchtung
Abb. 192 Gepäckraum-
beleuchtung
Toledo_DE.book Seite 271 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe

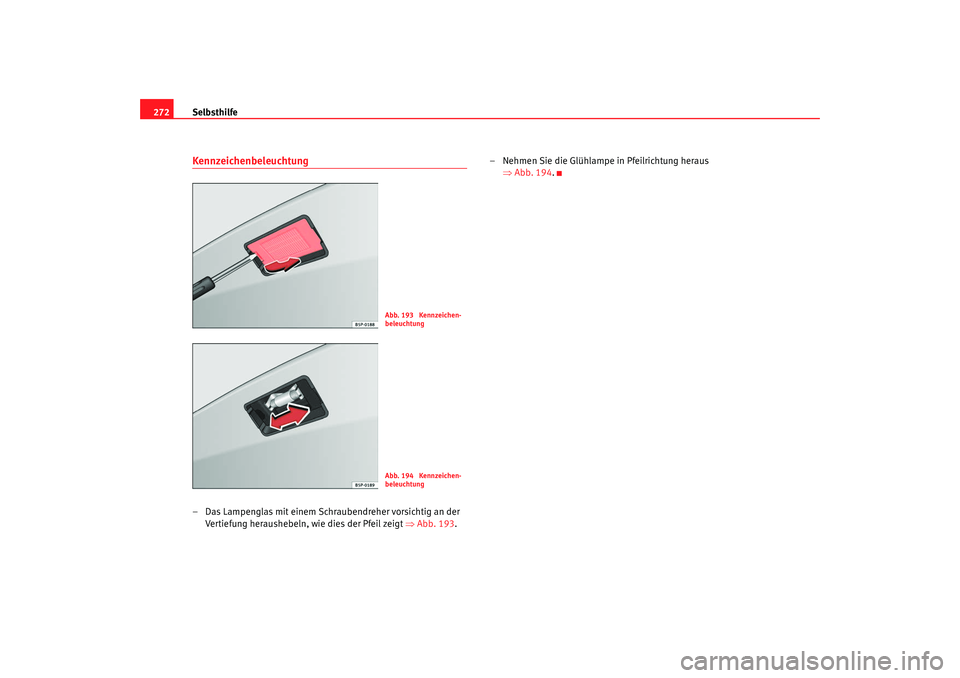

272Kennzeichenbeleuchtung – Das Lampenglas mit einem Schraubendreher vorsichtig an der
Vertiefung heraushebeln, wie dies der Pfeil zeigt ⇒ Abb. 193.– Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 194 .
Abb. 193 Kennzeichen-
beleuchtungAbb. 194 Kennzeichen-
beleuchtung
Toledo_DE.book Seite 272 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe273
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

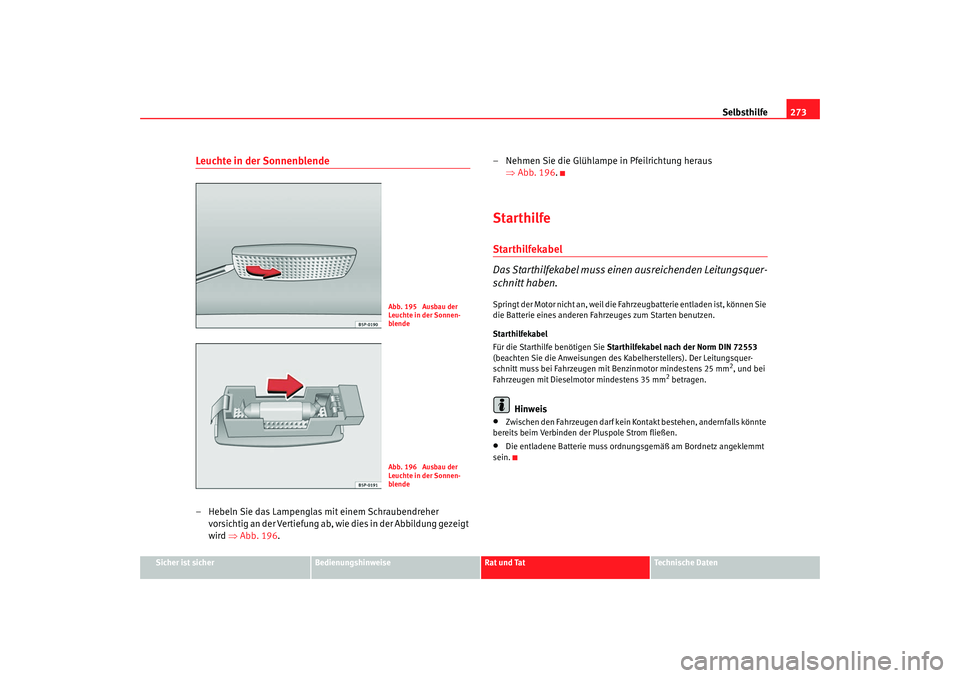

Leuchte in der Sonnenblende– Hebeln Sie das Lampenglas mit einem Schraubendreher
vorsichtig an der Vertiefung ab, wie dies in der Abbildung gezeigt
wird ⇒Abb. 196. – Nehmen Sie die Glühlampe in Pfeilrichtung heraus
⇒Abb. 196 .
StarthilfeStarthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsquer-
schnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm
2, und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm
2 betragen.
Hinweis
•
Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte
bereits beim Verbinden der Pluspole Strom fließen.
•
Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
Abb. 195 Ausbau der
Leuchte in der Sonnen-
blendeAbb. 196 Ausbau der
Leuchte in der Sonnen-
blende
Toledo_DE.book Seite 273 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe

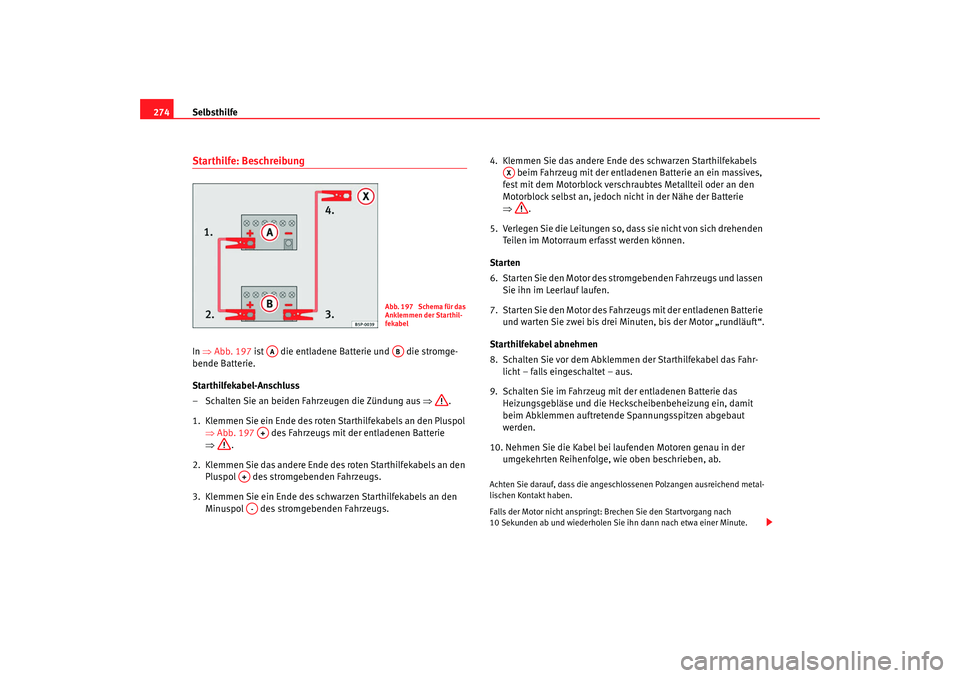

274Starthilfe: BeschreibungIn ⇒ Abb. 197 ist die entladene Batterie und die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 197 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol des stromgebenden Fahrzeugs. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 197 Schema für das
Anklemmen der Starthil-
fekabel
AA
AB
A+
A+A-
AX
Toledo_DE.book Seite 274 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe275
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Beachten Sie bitte die Warnhinweise bei Arbeiten im Motorraum
⇒ Seite 223, „Arbeiten im Motorraum“.
•
Die stromgebende Batterie muss die gleiche Spannung (12 V) und etwa
die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Andernfalls besteht Explosionsgefahr!
•
Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien
gefroren ist – Explosionsgefahr! Au ch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
•
Halten Sie Zündquellen (offenes Lich t, brennende Zigaretten usw.) von
den Batterien fern. Andernfalls besteht Explosionsgefahr!
•
Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
•
Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosions-
gefahr!
•
Klemmen Sie das Minuskabel beim anderen Fahrzeug nicht an Teile des
Kraftstoffsystems oder an den Bremsleitungen an.
•
Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
•
Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden
Teilen im Motorraum erfasst werden können.
•
Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen.
Toledo_DE.book Seite 275 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe

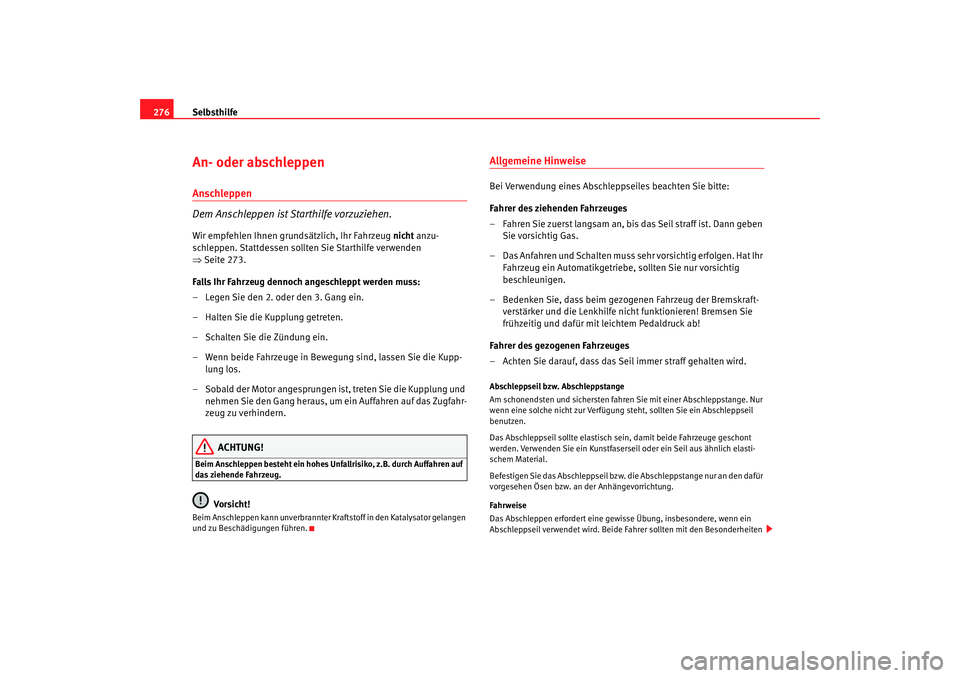

276An- oder abschleppenAnschleppen
Dem Anschleppen ist Starthilfe vorzuziehen.Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzu-
schleppen. Stattdessen sollten Sie Starthilfe verwenden
⇒ Seite 273.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp- lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung und nehmen Sie den Gang heraus, um ein Auffahren auf das Zugfahr-
zeug zu verhindern.
ACHTUNG!
Beim Anschleppen besteht ein hohes Unfallrisiko, z.B. durch Auffahren auf
das ziehende Fahrzeug.
Vorsicht!
Beim Anschleppen kann unverbrannter Kr aftstoff in den Katalysator gelangen
und zu Beschädigungen führen.
Allgemeine HinweiseBei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
– Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann geben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft- verstärker und die Lenkhilfe nicht funktionieren! Bremsen Sie
frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den dafür
vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Ãœbung, insbesondere, wenn ein
Abschleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten
Toledo_DE.book Seite 276 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe277
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

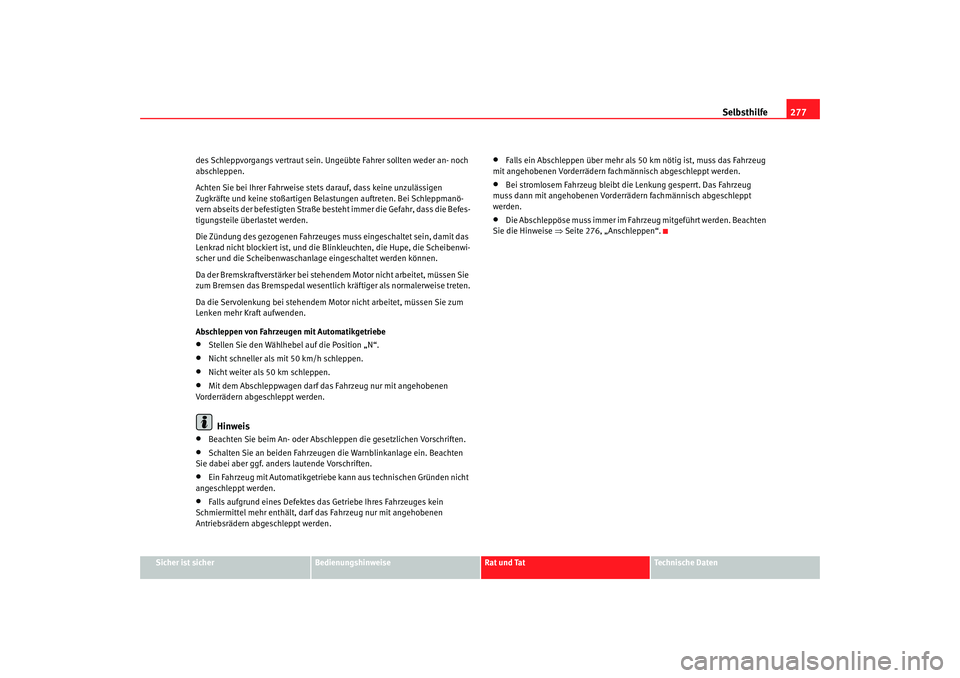

des Schleppvorgangs vertraut sein. Ungeübte Fahrer sollten weder an- noch
abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf, dass keine unzulässigen
Zugkräfte und keine stoßartigen Belastungen auftreten. Bei Schleppmanö-
vern abseits der befestigten Straße best
eht immer die Gefahr, dass die Befes-
tigungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges muss eingeschaltet sein, damit das
Lenkrad nicht blockiert ist, und die Blinkleuchten, die Hupe, die Scheibenwi-
scher und die Scheibenwaschanlage eingeschaltet werden können.
Da der Bremskraftverstärker bei stehendem Motor nicht arbeitet, müssen Sie
zum Bremsen das Bremspedal wesentlich kräftiger als normalerweise treten.
Da die Servolenkung bei stehendem Motor nicht arbeitet, müssen Sie zum
Lenken mehr Kraft aufwenden.
Abschleppen von Fahrzeugen mit Automatikgetriebe
•
Stellen Sie den Wählhebel auf die Position „N“.
•
Nicht schneller als mit 50 km/h schleppen.
•
Nicht weiter als 50 km schleppen.
•
Mit dem Abschleppwagen darf da s Fahrzeug nur mit angehobenen
Vorderrädern abgeschleppt werden.Hinweis
•
Beachten Sie beim An- oder Abschleppen die gesetzlichen Vorschriften.
•
Schalten Sie an beiden Fahrzeugen die Warnblinkanlage ein. Beachten
Sie dabei aber ggf. anders lautende Vorschriften.
•
Ein Fahrzeug mit Automatikgetriebe kann aus technischen Gründen nicht
angeschleppt werden.
•
Falls aufgrund eines Defektes das Getriebe Ihres Fahrzeuges kein
Schmiermittel mehr enthält, darf das Fahrzeug nur mit angehobenen
Antriebsrädern abgeschleppt werden.
•
Falls ein Abschleppen über mehr als 50 km nötig ist, muss das Fahrzeug
mit angehobenen Vorderrädern fachmännisch abgeschleppt werden.
•
Bei stromlosem Fahrzeug bleibt die Lenkung gesperrt. Das Fahrzeug
muss dann mit angehobenen Vorde rrädern fachmännisch abgeschleppt
werden.
•
Die Abschleppöse muss immer im Fahrzeug mitgeführt werden. Beachten
Sie die Hinweise ⇒ Seite 276, „Anschleppen“.
Toledo_DE.book Seite 277 Dienstag, 20. Januar 2009 11:27 11

Selbsthilfe

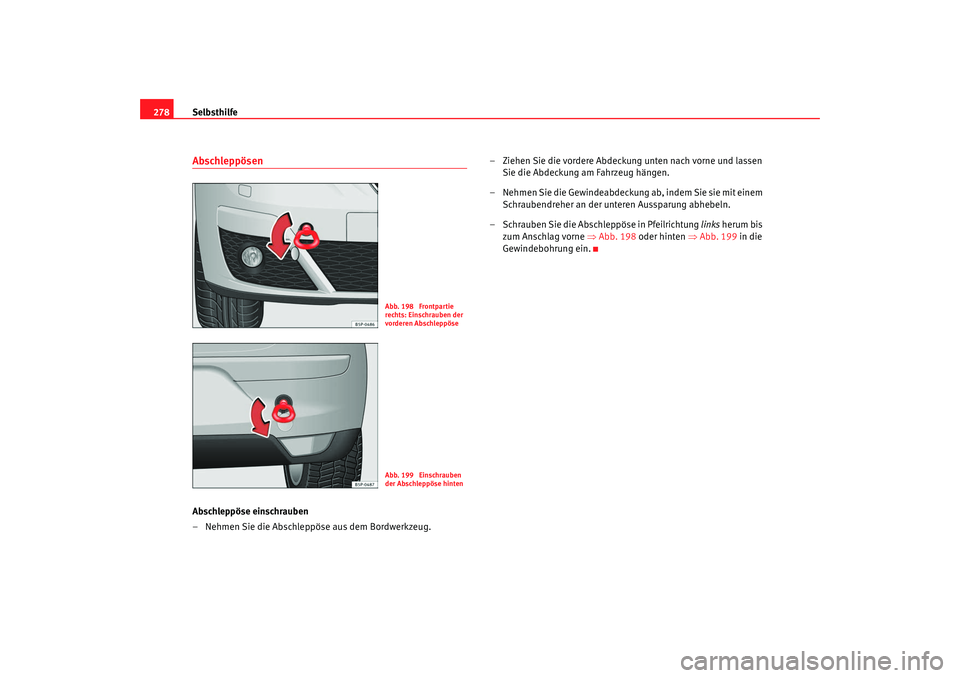

278AbschleppösenAbschleppöse einschrauben
– Nehmen Sie die Abschleppöse aus dem Bordwerkzeug. – Ziehen Sie die vordere Abdeckung unten nach vorne und lassen
Sie die Abdeckung am Fahrzeug hängen.
– Nehmen Sie die Gewindeabdeckung ab, indem Sie sie mit einem Schraubendreher an der unteren Aussparung abhebeln.
– Schrauben Sie die Abschleppöse in Pfeilrichtung links herum bis
zum Anschlag vorne ⇒Abb. 198 oder hinten ⇒Abb. 199 in die
Gewindebohrung ein.
Abb. 198 Frontpartie
rechts: Einschrauben der
vorderen AbschleppöseAbb. 199 Einschrauben
der Abschleppöse hinten
Toledo_DE.book Seite 278 Dienstag, 20. Januar 2009 11:27 11

Beschreibung der Angaben279
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

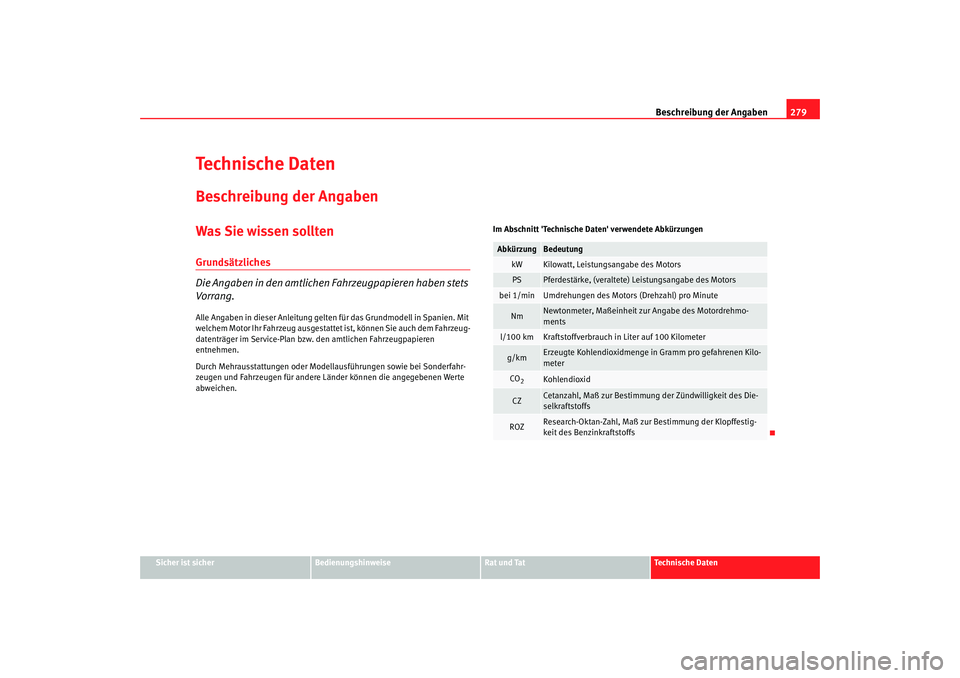

Te c h n i s c h e D a t e nBeschreibung der AngabenWas Sie wissen solltenGrundsätzliches
Die Angaben in den amtlichen Fahrzeugpapieren haben stets
Vorrang.Alle Angaben in dieser Anleitung gelt en für das Grundmodell in Spanien. Mit
welchem Motor Ihr Fahrzeug ausgestattet ist, können Sie auch dem Fahrzeug-
datenträger im Service-Plan bzw. den amtlichen Fahrzeugpapieren
entnehmen.
Durch Mehrausstattungen oder Modellausführungen sowie bei Sonderfahr-
zeugen und Fahrzeugen für andere Länder können die angegebenen Werte
abweichen. Im Abschnitt 'Technische Daten' verwendete Abkürzungen
Abkürzung
Bedeutung
kW
Kilowatt, Leistungsangabe des Motors
PS
Pferdestärke, (veraltete) Leistungsangabe des Motors
bei 1/min
Umdrehungen des Motors (Drehzahl) pro Minute
Nm
Newtonmeter, Maßeinheit zu
r Angabe des Motordrehmo-
ments
l/100 km
Kraftstoffverbrauch in Liter auf 100 Kilometer
g/km
Erzeugte Kohlendioxidmenge in Gramm pro gefahrenen Kilo-
meter
CO2
Kohlendioxid
CZ
Cetanzahl, Maß zur Bestimmung der Zündwilligkeit des Die-
selkraftstoffs
ROZ
Research-Oktan-Zahl, Maß zur Bestimmung der Klopffestig-
keit des Benzinkraftstoffs
Toledo_DE.book Seite 279 Dienstag, 20. Januar 2009 11:27 11
