coolant Seat Toledo 2018 Owner's manual

Table of Contents
Infotainment System . . . . . . . . . . . . . . . . . . 154
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Safety warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Overview of the unit . . . . . . . . . . . . . . . . . . . . . . . . 156
General instructions for use . . . . . . . . . . . . . . . . 158
Connectivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Data transfer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Full Link* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . 163
Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . 171
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . . 171
Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . . . . 172
Navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . 178
Vehicle Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Telephone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. 189
Multimedia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . 195
Driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196Start and driving . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Starting and stopping the engine . . . . . . . . . . . 196
Brakes and brake servo systems . . . . . . . . . . . . 199
Braking and stability systems . . . . . . . . . . . . . . . 201
Manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Automatic gearbox . . . . . . . . . . . . . . . . . . . . . . . . . 203
Gear-change indicator . . . . . . . . . . . . . . . . . . . . . 208
Steering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . 209
Run-in and economical driving . . . . . . . . . . . . . 210
Engine management and emission control
syst em . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. .
2
13
Driving tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . 214
Driver assistance systems . . . . . . . . . . . . . . . . 215
Start-Stop system* . . . . . . . . . . . . . . . . . . . . . . . . . 215
Cruise control (CCS)* . . . . . . . . . . . . . . . . . . . . . . 217
Emergency braking assistance system
(Front Assist)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. 2
19
Parking aid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . 222 Rear Assist “Rear View Camera”* . . . . . . . . . . 227
Fatigue detection (break recommenda-
tion)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . . . . . . 230
Towing bracket device . . . . . . . . . . . . . . . . . . . . 232
Driving with a trailer . . . . . . . . . . . . . . . . . . . . . . . . 232
Towing bracket device . . . . . . . . . . . . . . . . . . . . . . 234
Practical tips . . . . . . . . . . . . . . . . . . . . . . . . . . . 240 Accessories and modifications to the ve-
hicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . .
240
Accessories and modifications to the vehi-
cle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . . . . . 2
40
Checking and refilling levels . . . . . . . . . . . . . 241
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . . . 241
Engine compartment . . . . . . . . . . . . . . . . . . . . . . . 244
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . 247
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 248
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 250
Window washer system . . . . . . . . . . . . . . . . . . . . 251
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . . 251
Wheels and tyres . . . . . . . . . . . . . . . . . . . . . . . . . 255
Tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . . . 255
Spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
Tyre monitoring system . . . . . . . . . . . . . . . . . . . . . 260
Winter service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262 Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
262
Service intervals . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
Additional service offers . . . . . . . . . . . . . . . . . . . . 264
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265
Vehicle maintenance . . . . . . . . . . . . . . . . . . . . . 265
Maintenance and cleaning . . . . . . . . . . . . . . . . . 265 Information for the user . . . . . . . . . . . . . . 271
Information for the user . . . . . . . . . . . . . . . . . . . 271
Important information . . . . . . . . . . . . . . . . . . . . . . 271
Information about the EU Directive
2014/53/EU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. 271
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . 275
Technical specifications . . . . . . . . . . . . . . . . . . 275
Important information . . . . . . . . . . . . . . . . . . . . . . 275
Information on fuel consumption . . . . . . . . . . . 276
Driving with a trailer . . . . . . . . . . . . . . . . . . . . . . . . 277
Wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 277
Engine data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 279
Vehicle data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 281
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .\
. . 283
6

The essentials

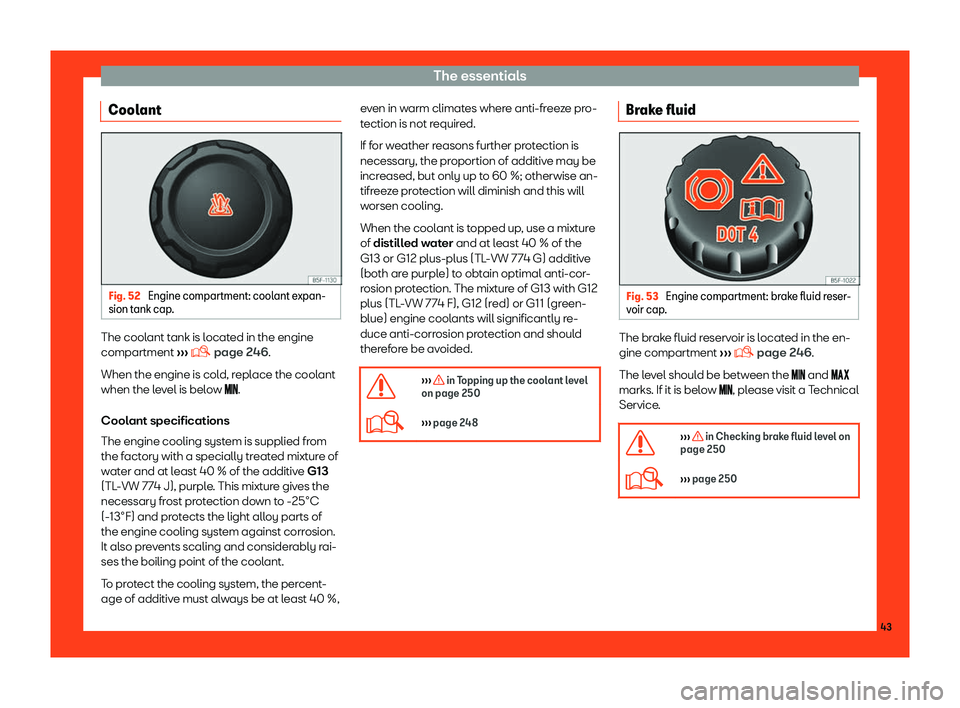

Coolant Fig. 52
Engine compartment: coolant expan-
sion t ank cap . The coolant tank is located in the engine
compartment

Operation
CAUTION
Follow the instructions given in the manual. Roof load
The maximum permissible roof load (includ-
ing the support system) of
75 k
g and the total
authorised weight of the vehicle must not be
exceeded.
It will not be possible to carry the full maxi-
mum load if the roof carrier you are using is
rated for a load which is less than this figure.
In this case, you can only load the roof carrier
to the maximum load permitted in your instal-
lation manual. Air conditioning
Heating and air conditioning Gener al not
es The power of the heating depends on the
temper
at
ure of the coolant. Therefore, maxi-
mum power is only obtained when the engine
has reached operating temperature.
The temperature and humidity of the air in-
side the vehicle decrease when the cooling
system is turned on. This therefore increases
the comfort of all vehicle occupants when
outside temperatures and humidity are high. It
also helps prevent the windows from misting
over during cold periods of the year.
The air recirculation system can be switched
on temporarily to increase the cooling effect.
Keep the air intake slots in front of the wind-
screen clear of ice, snow or leaves to ensure
unimpaired heating and cooling.
When the air conditioning is on, condensa-
tion can drip from the evaporator in the air
cooling system and form a pool underneath
the vehicle. This is normal and does not indi-
cate a leak! WARNING

Practical tips

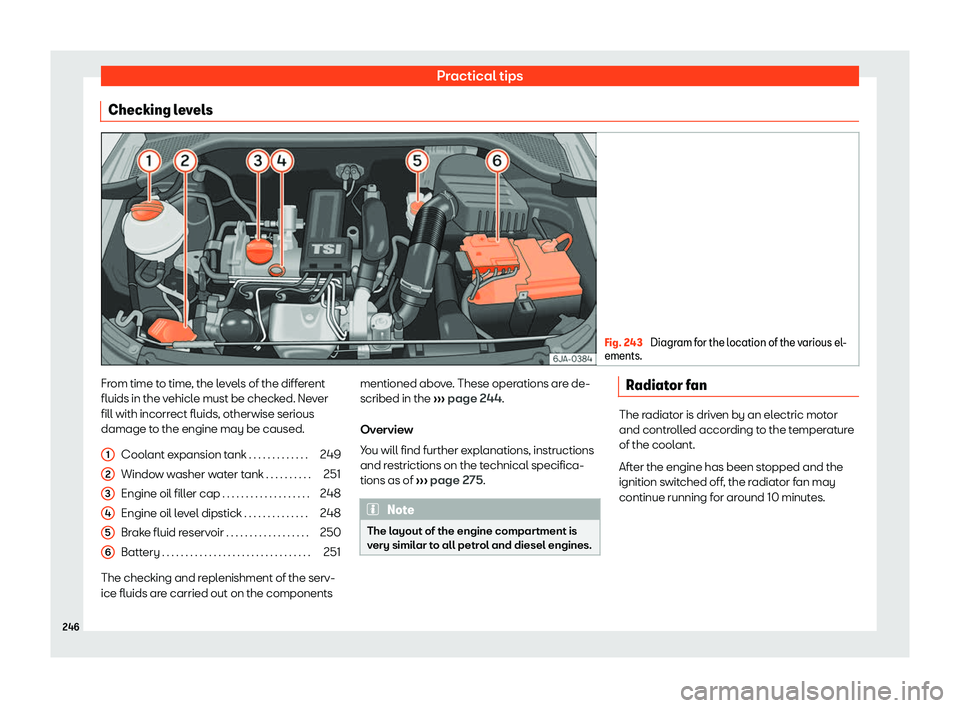

Checking levels Fig. 243
Diagram for the location of the various el-
ements. From time to time, the levels of the different
fluids in the v
ehicl
e must be check
ed. Never
fill with incorrect fluids, otherwise serious
damage to the engine may be caused.
Coolant expansion tank . . . . . . . . . . . . . 249
Window washer water tank . . . . . . . . . . 251
Engine oil filler cap . . . . . . . . . . . . . . . . . . . 248
Engine oil level dipstick . . . . . . . . . . . . . . 248
Brake fluid reservoir . . . . . . . . . . . . . . . . . . 250
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
The checking and replenishment of the serv-
ice fluids are carried out on the components 1 2
3
4
5
6 mentioned above. These operations are de-
scribed in the

Checking and refilling levels

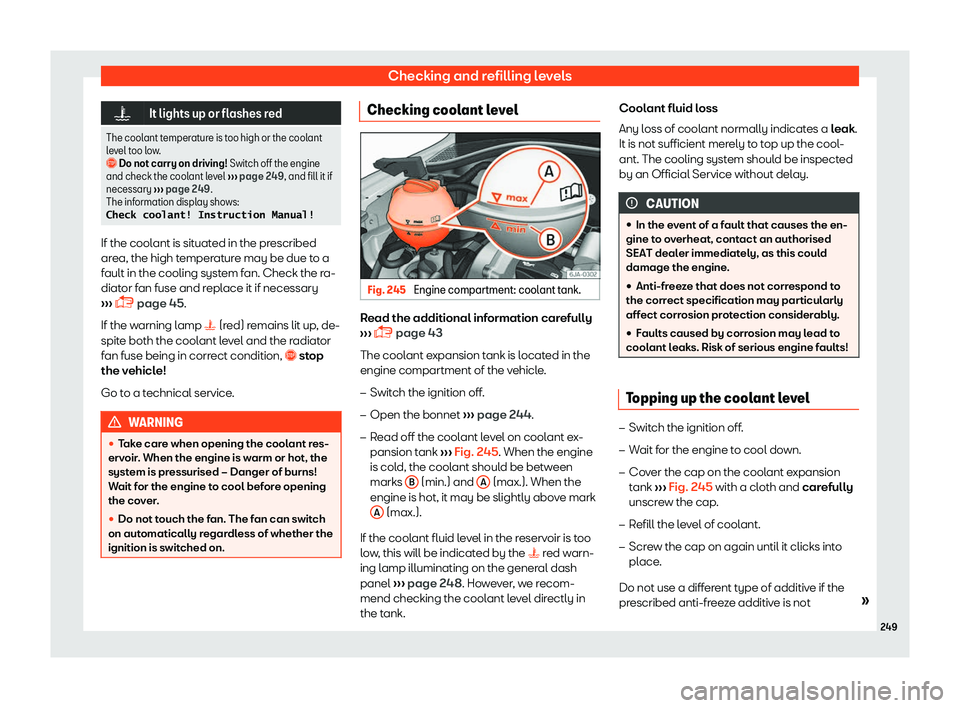

It lights up or flashes red
The coolant temperature is too high or the coolant
le v
el too low.

Practical tips

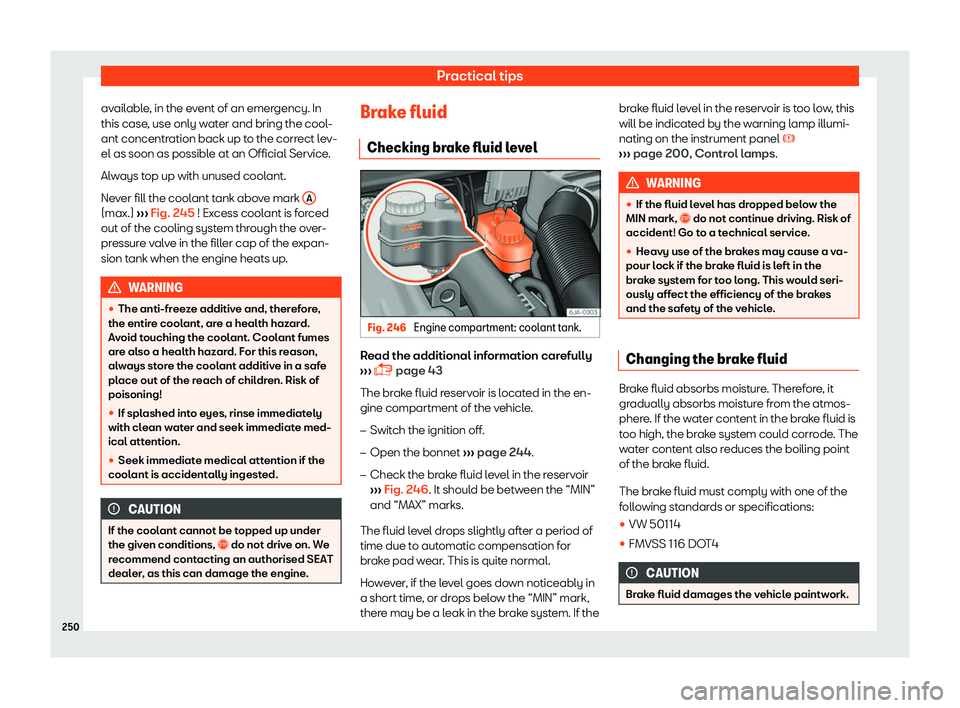

available, in the event of an emergency. In
this case , use only w
at
er and bring the cool-
ant concentration back up to the correct lev-
el as soon as possible at an Official Service.
Always top up with unused coolant.
Never fill the coolant tank above mark A(max.)
