TOYOTA 86 2022 Instructieboekje (in Dutch)

329
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
7-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
Als uw auto met een lepelwagen
aan de voorzijde wordt gesleept,
moeten de achterwielen van de
auto en de assen in goede conditie
verkeren. (→Blz. 330)
Gebruik een dolly of een autoam-
bulance als dit niet het geval is.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan dodelijk of ernstig letsel
tot gevolg hebben.
■Bij het slepen van de auto
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken of
kan zich een ongeval voordoen als gevolg
van een richtingsverandering van de auto.
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten.
Als dat niet het geval is, dan kunnen de
sleepogen bij het slepen losraken.
GR 86_OM_Europe_OM18131E_1_2203.book Page 329 Tuesday, February 22, 2022 9:51 AM

3307-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
De motor draait, maar de auto komt
niet in beweging.
De auto maakt een abnormaal
geluid.
Aan de voorzijde
Gebruik een dolly onder de achterwie-
len.
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
WAARSCHUWING
■Na het slepen
Verwijder het sleepoog.
Als deze niet wordt verwijderd, worden de
airbags mogelijk niet correct geactiveerd
bij een frontale aanrijding of werkt het uit-
schakelsysteem van de brandstofpomp
mogelijk niet correct bij een aanrijding van
achteren.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot is
niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
■Bij het slepen op een lange afdaling
Gebruik een lepelwagen of een autoambu-
lance.
Wanneer er geen lepelwagen of autoam-
bulance wordt gebruikt, kunnen de rem-
men oververhit raken, wat slechte rem-
prestaties tot gevolg kan hebben.
Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
GR 86_OM_Europe_OM18131E_1_2203.book Page 330 Tuesday, February 22, 2022 9:51 AM

331
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het con-
tact UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een afstand
van maximaal 30 km worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.Bij auto's met een automatische trans-
missie mogen alleen de sleepogen aan
de voorzijde worden gebruikt.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1Verwijder de wielmoersleutel, de
sleufkopschroevendraaier en het
sleepoog. (→Blz. 346)
2Verwijder het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier.
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
3Verwijder het bovenste kapje van de
bumper.
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
Vervoeren op een
autoambulance
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
GR 86_OM_Europe_OM18131E_1_2203.book Page 331 Tuesday, February 22, 2022 9:51 AM

3327-2. Stappen die genomen moeten worden in noodgevallen
Trek het kapje bij het verwijderen in de rich-
ting van het midden van de auto.
4Verwijder het onderste kapje van de
bumper.
Trek het kapje bij het verwijderen omhoog
en vervolgens naar buiten.
5Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.6Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
7Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
8Stap in de weg te slepen auto en
start de motor.
Zet, als de motor niet start, het contact AAN.
9Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Auto's met een automatische transmissie:
als de selectiehendel niet in een andere
stand kan worden gezet: →Blz. 144
■Functie sleepoog
Het sleepoog moet worden gebruikt om uw
auto te slepen, niet om andere auto's te trek-
ken.
■Tijdens het slepen
Als de motor niet draait, werken de rem- en
stuurbekrachtiging niet. Hierdoor zullen het
remmen en sturen veel zwaarder gaan dan
normaal.
■Wielmoersleutel
De wielmoersleutel bevindt zich in de baga-
geruimte. (→Blz. 346)
■Sleepoog achter
Als het sleepoog achter is gemonteerd, kan
het worden gebruikt om in een noodgeval
een voertuig dat lichter is dan uw auto met
een sleepkabel te slepen, op een normale
weg.
GR 86_OM_Europe_OM18131E_1_2203.book Page 332 Tuesday, February 22, 2022 9:51 AM

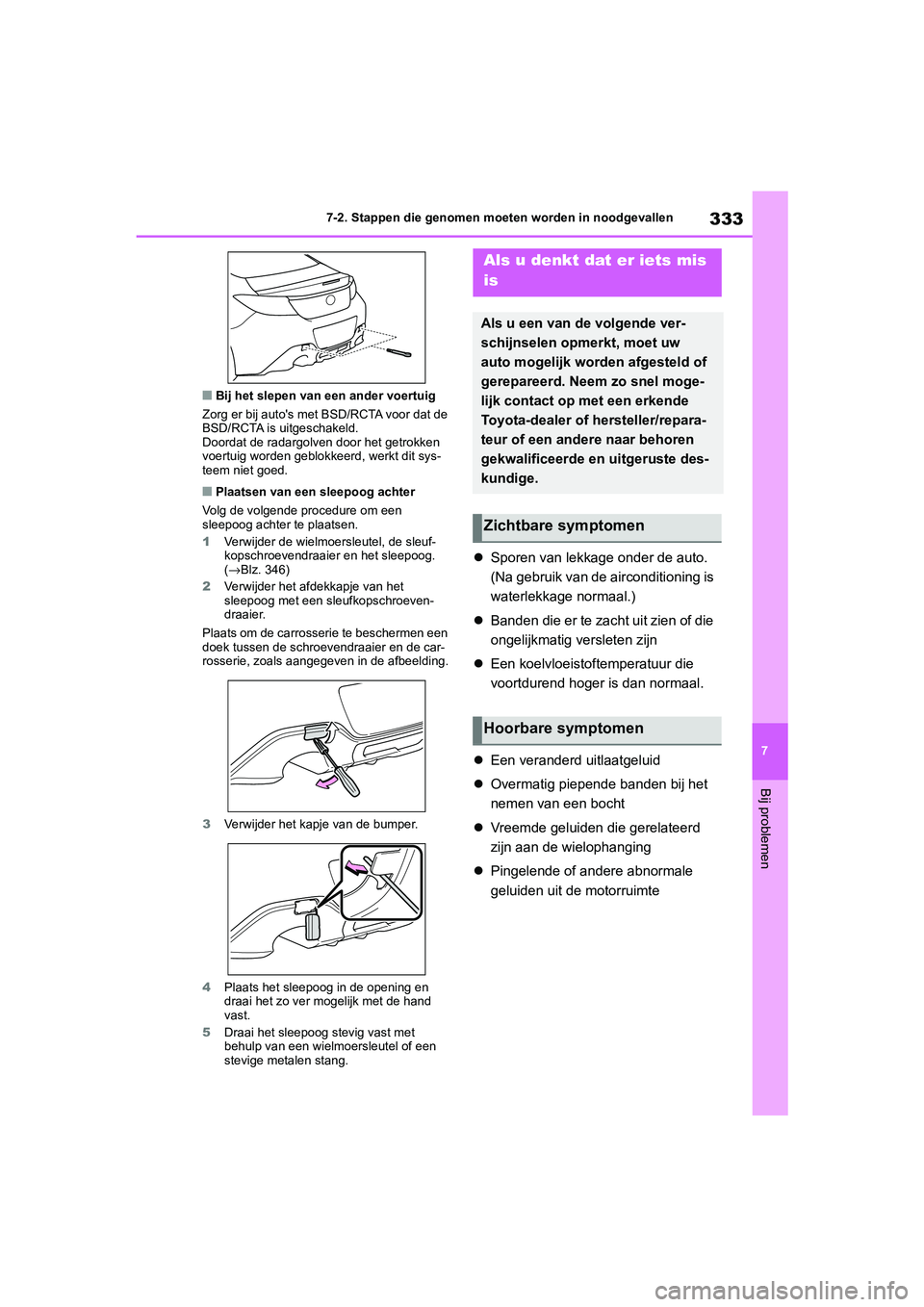

333
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Bij het slepen van een ander voertuig
Zorg er bij auto's met BSD/RCTA voor dat de
BSD/RCTA is uitgeschakeld.
Doordat de radargolven door het getrokken
voertuig worden geblokkeerd, werkt dit sys-
teem niet goed.
■Plaatsen van een sleepoog achter
Volg de volgende procedure om een
sleepoog achter te plaatsen.
1Verwijder de wielmoersleutel, de sleuf-
kopschroevendraaier en het sleepoog.
(→Blz. 346)
2Verwijder het afdekkapje van het
sleepoog met een sleufkopschroeven-
draaier.
Plaats om de carrosserie te beschermen een
doek tussen de schroevendraaier en de car-
rosserie, zoals aangegeven in de afbeelding.
3Verwijder het kapje van de bumper.
4Plaats het sleepoog in de opening en
draai het zo ver mogelijk met de hand
vast.
5Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of een
stevige metalen stang.
Sporen van lekkage onder de auto.
(Na gebruik van de airconditioning is
waterlekkage normaal.)
Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
Een koelvloeistoftemperatuur die
voortdurend hoger is dan normaal.
Een veranderd uitlaatgeluid
Overmatig piepende banden bij het
nemen van een bocht
Vreemde geluiden die gerelateerd
zijn aan de wielophanging
Pingelende of andere abnormale
geluiden uit de motorruimte
Als u denkt dat er iets mis
is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
GR 86_OM_Europe_OM18131E_1_2203.book Page 333 Tuesday, February 22, 2022 9:51 AM

3347-2. Stappen die genomen moeten worden in noodgevallen
De motor hapert, stottert of draait
onregelmatig
Een merkbaar verlies aan trekkracht
De auto trekt tijdens het remmen
sterk naar één kant
De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetraptVolg onderstaande procedure om de
motor te herstarten als het systeem
geactiveerd is.
1Zet het contact in stand ACC of UIT.
2Start de motor opnieuw.
Merkbare symptomenUitschakelsysteem
brandstofpomp
Als bijvoorbeeld bij een ongeval
krachten op de auto inwerken,
zorgt het uitschakelsysteem van
de brandstofpomp ervoor dat de
brandstoftoevoer wordt afgesloten
om lekkage van brandstof zo veel
mogelijk te beperken.
Opnieuw starten van de motor
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is,
is het waarschijnlijk dat het brandstofsys-
teem beschadigd is en reparatie behoeft.
Start de motor niet opnieuw.
GR 86_OM_Europe_OM18131E_1_2203.book Page 334 Tuesday, February 22, 2022 9:51 AM

335
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje vacuümsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lampjes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzakelijkerwijs
een defect in het systeem aanwezig. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwings-
lampjeDetails/handelingen
(rood)
Geeft het volgende aan:
Het remvloeistofniveau is te laag; of
Er zit een storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet gedeactiveerd is. Als
het lampje uitgaat nadat de parkeerrem gedeactiveerd is, werkt het sys-
teem normaal.
→Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwings-
lampjeDetails/handelingen
(geel)
Geeft aan dat er een storing aanwezig is in het vacuümsysteem.
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GR 86_OM_Europe_OM18131E_1_2203.book Page 335 Tuesday, February 22, 2022 9:51 AM

3367-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) hoge koelvloeistoftempe-
ratuur
■Laadstroomcontrolelampje
■Waarschuwingslampje lage oliedruk
■Motorcontrolelampje
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de koelvloeistoftemperatuur te hoog is
→Breng de auto zo snel mogelijk op een veilige plaats tot stilstand.
Oplossing (→Blz. 362)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto
→Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
→Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het elektronische motorregelsysteem;
De elektronische smoorklepregeling; of
Het elektronische regelsysteem van de automatische transmissie
(indien aanwezig)
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GR 86_OM_Europe_OM18131E_1_2203.book Page 336 Tuesday, February 22, 2022 9:51 AM

337
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschuwingszoemer) SRS
■Waarschuwingslampje (waarschuwingszoemer) ABS
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbekrachti-
ging
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
Het gordelspannersysteem
→Blz. 53
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
Het Brake Assist-systeem
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in de elektrische stuurbekrachtiging (EPS)
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
GR 86_OM_Europe_OM18131E_1_2203.book Page 337 Tuesday, February 22, 2022 9:51 AM

3387-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) Traction Control
■Waarschuwingslampje temperatuur automatische-transmissievloeistof
(indien aanwezig)
■Waarschuwingslampje open portier/achterklep
Waarschuwings-
lampjeDetails/handelingen
Geeft als het brandt het volgende aan:
Storing in het Vehicle Stability Control-systeem (VSC);
Storing in het Traction Control-systeem (TRC); of
Storing in het Hill Start Assist Control-systeem
Afhankelijk van de situatie kan het lampje ook gaan branden als er geen
storing is. Als het lampje na een korte tijd weer dooft, duidt dit niet op een
storing.
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Geeft als het knippert het volgende aan:
→De TRC, VSC of de remfunctie van het differentieel met beperkte
slip is in werking. Rijd altijd veilig. Roekeloos rijden kan leiden tot
een ongeval.
Rijd extra voorzichtig als het controlelampje knippert.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de ATF-temperatuur te hoog is
→Breng de auto op een veilige plaats tot stilstand en zet de selectie-
hendel in stand P.
Als het lampje na een poosje dooft, kan er met de auto worden
gereden. Neem contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige als het lampje niet uitgaat.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat een portier of de achterklep niet geheel gesloten is
→Controleer of beide portieren en de achterklep gesloten zijn.
GR 86_OM_Europe_OM18131E_1_2203.book Page 338 Tuesday, February 22, 2022 9:51 AM
