домкрат TOYOTA ALPHARD 2021 Руково

5
1
7
6
5
4
3
2
ALPHARD_OM_OM58235R_(RR)
8
6-1. Техническое обслуживание и
уход за автомобилем
Наружная чистка и защита
автомобиля ......................... 528
Чистка и защита салона
автомобиля ......................... 533
6-2. Техническое обслуживание
Требования к техническому
обслуживанию ..................... 538
Плановое техническое
обслуживание ..................... 541
6-3. Самостоятельное техническое
обслуживание
Меры предосторожности
при самостоятельном
техническом
обслуживании ..................... 549
Капот ...................................... 552
Установка напольного
домкрата .............................. 555
Моторный отсек..................... 557
Шины ...................................... 575
Давление в шинах ................. 586
Колесные диски ..................... 588
Фильтр кондиционера ........... 591
Замена резиновых лент в
стеклоочистителях.............. 596
Элемент питания
электронного ключа ............ 604
Проверка и замена плавких
предохранителей ................ 607
Наружное освещение ........... 612
7-1. Важная информация
Аварийные сигналы ...............614
Если требуется экстренно
остановить автомобиль ...... 615
Если автомобиль затоплен
или уровень воды на
дороге поднимается ............616
7-2. Действия в экстренных
ситуациях
Если автомобиль
нуждается в буксировке ......618
При наличии каких-либо
сомнений ..............................625
Система отключения
топливного насоса...............626
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ...................................627
Если отображается
предупреждающее
сообщение ...........................637
Если спущена шина ...............643
Если двигатель не
запускается ..........................656
Если неправильно работает
электронный ключ ...............658
Если разряжена
аккумуляторная батарея
автомобиля ..........................661
Если двигатель автомобиля
перегрелся ...........................667
Если автомобиль увяз ...........670

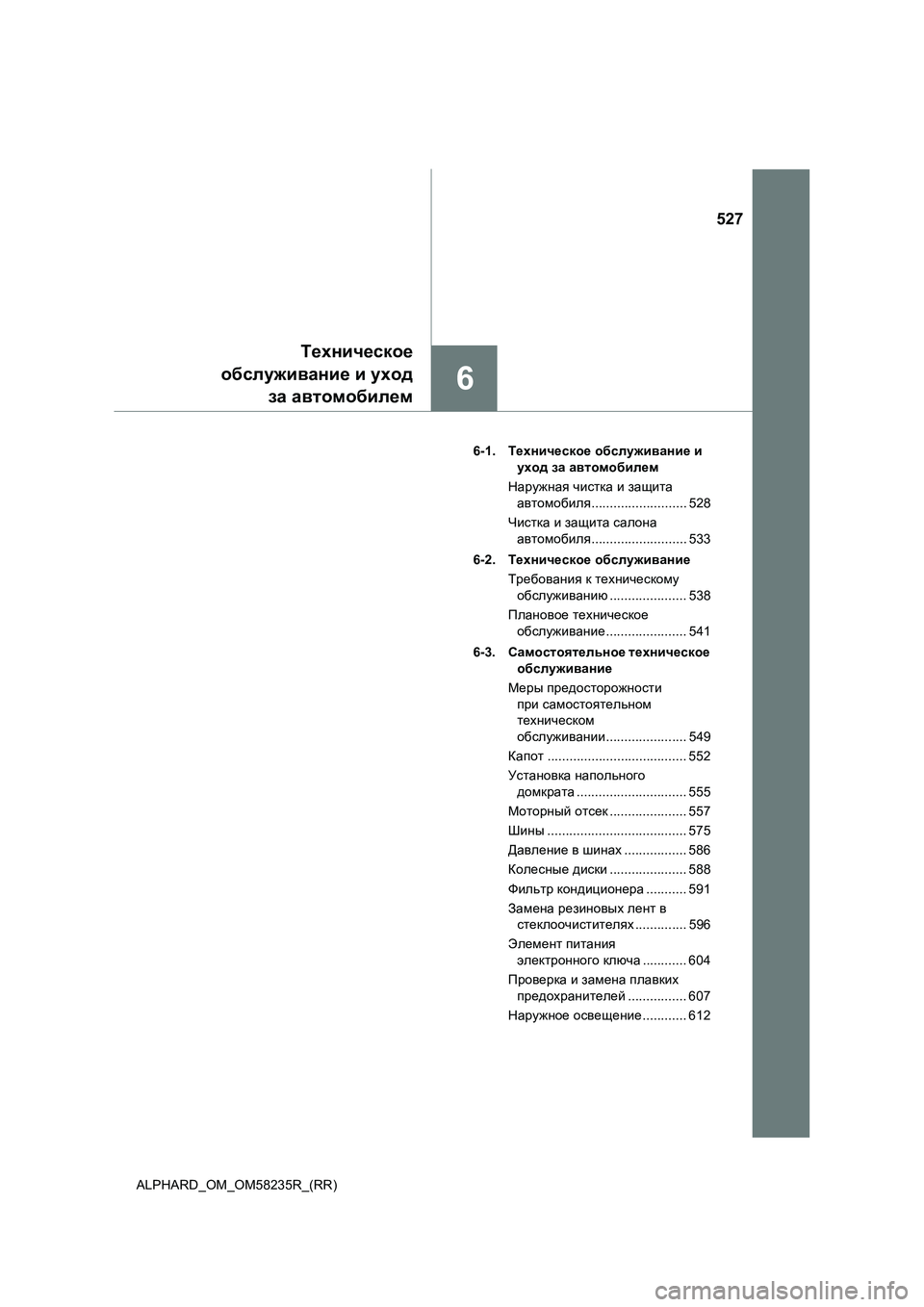

6Техническое
обслуживание и уход за
автомобилем
7При возникновении
неисправности

527
6
Техническое
обслуживание и уход
за автомобилем
ALPHARD_OM_OM58235R_(RR)6-1. Техническое обслуживание и
уход за автомобилем
Наружная чистка и защита
автомобиля.......................... 528
Чистка и защита салона
автомобиля.......................... 533
6-2. Техническое обслуживание
Требования к техническому
обслуживанию ..................... 538
Плановое техническое
обслуживание...................... 541
6-3. Самостоятельное техническое
обслуживание
Меры предосторожности
при самостоятельном
техническом
обслуживании...................... 549
Капот ...................................... 552
Установка напольного
домкрата .............................. 555
Моторный отсек ..................... 557
Шины ...................................... 575
Давление в шинах ................. 586
Колесные диски ..................... 588
Фильтр кондиционера ........... 591
Замена резиновых лент в
стеклоочистителях .............. 596
Элемент питания
электронного ключа ............ 604
Проверка и замена плавких
предохранителей ................ 607
Наружное освещение ............ 612

5556-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)
6
Техническое обслуживание и уход за автомобилем

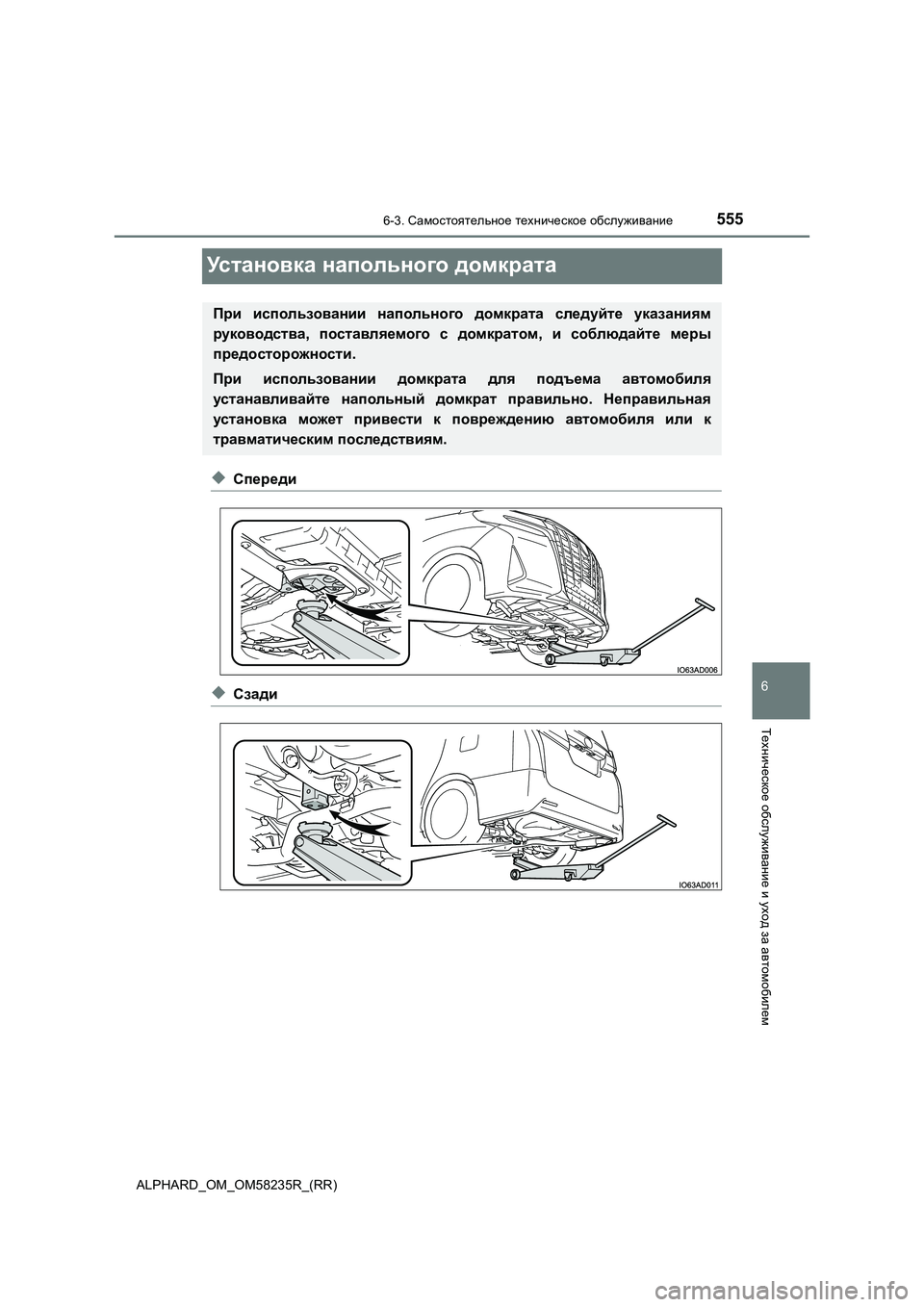

Установка напольного домкрата
◆Спереди
◆Сзади
При использовании напольного домкрата следуйте указаниям
руководства, поставляемого с домкратом, и соблюдайте меры
предосторожности.
При использовании домкрата для подъема автомобиля
устанавливайте напольный домкрат правильно. Неправильная
установка может привести к повреждению автомобиля или к
травматическим последствиям.

5566-3. Самостоятельное техническое обслуживание
ALPHARD_OM_OM58235R_(RR)

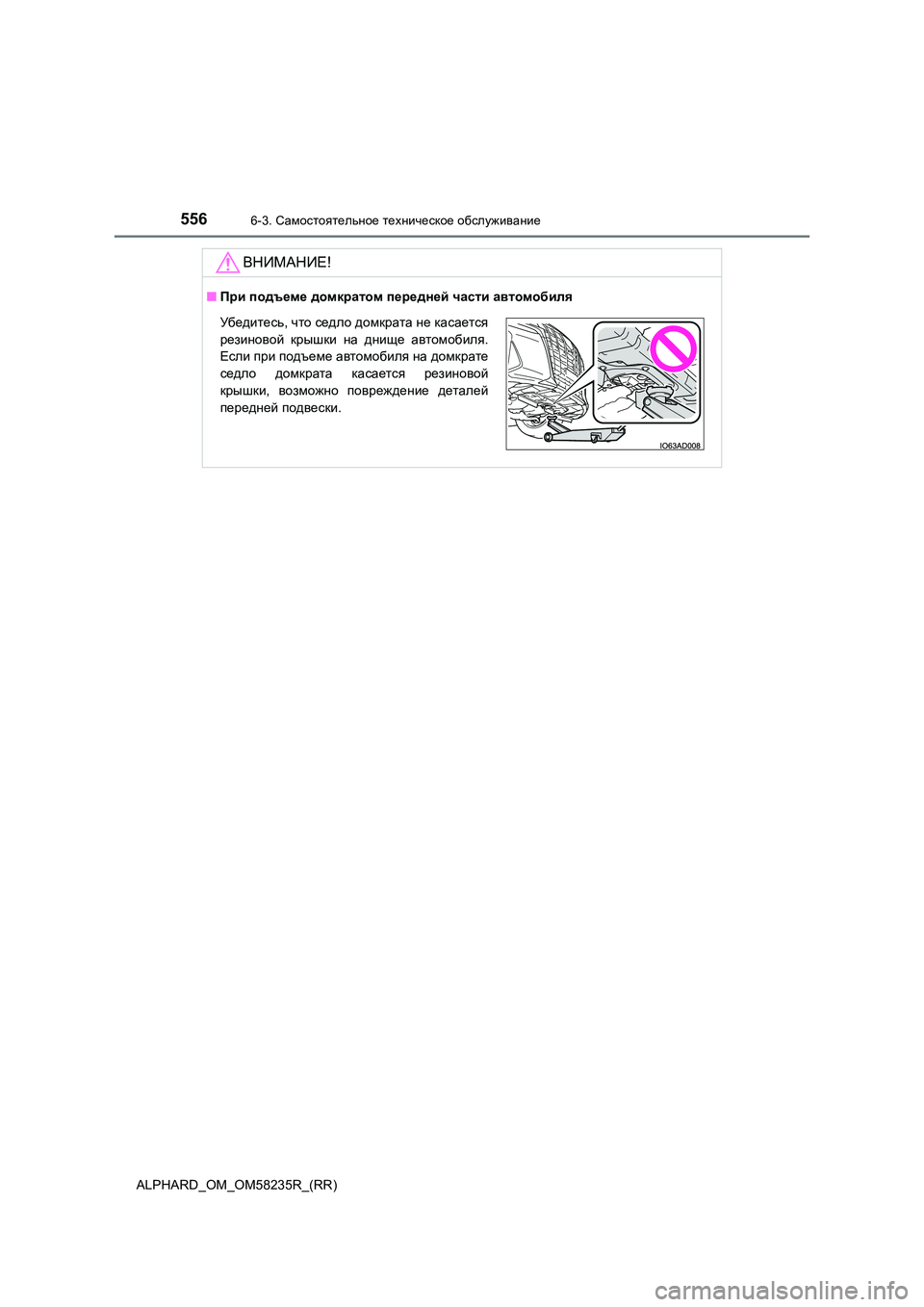

ВНИМАНИЕ!
■При подъеме домкратом передней части автомобиля
Убедитесь, что седло домкрата не касается
резиновой крышки на днище автомобиля.
Если при подъеме автомобиля на домкрате
седло домкрата касается резиновой
крышки, возможно повреждение деталей
передней подвески.

6437-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности

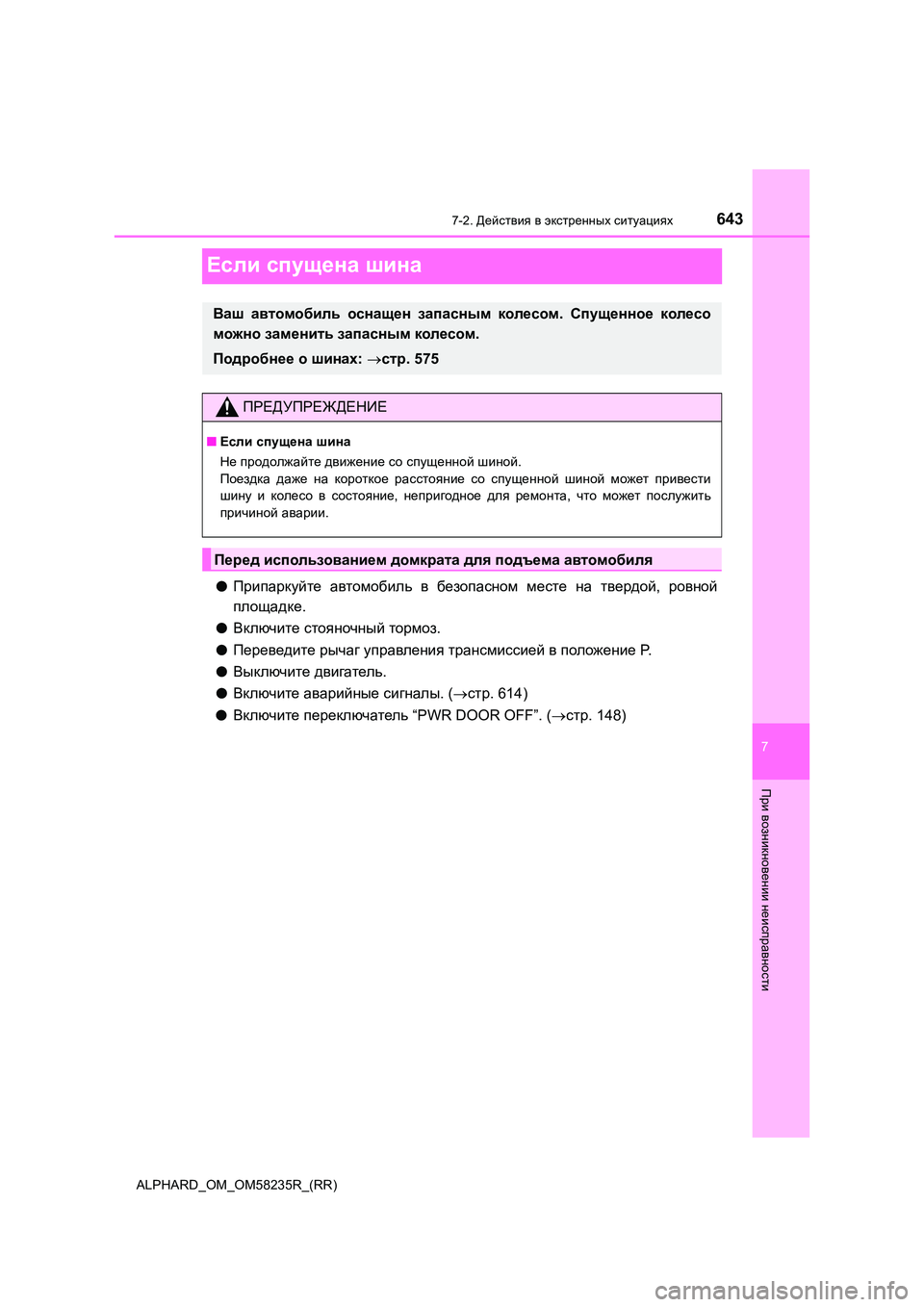

Если спущена шина
●Припаркуйте автомобиль в безопасном месте на твердой, ровной
площадке.
● Включите стояночный тормоз.
● Переведите рычаг управления трансмиссией в положение P.
● Выключите двигатель.
● Включите аварийные сигналы. (стр. 614)
● Включите переключатель “PWR DOOR OFF”. (стр. 148)
Ваш автомобиль оснащен запасным колесом. Спущенное колесо
можно заменить запасным колесом.
Подробнее о шинах: стр. 575
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной.
Поездка даже на короткое расстояние со спущенной шиной может пр ивести
шину и колесо в состояние, непригодное для ремонта, что может п ослужить
причиной аварии.
Перед использованием домкрата для подъема автомобиля

6447-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)

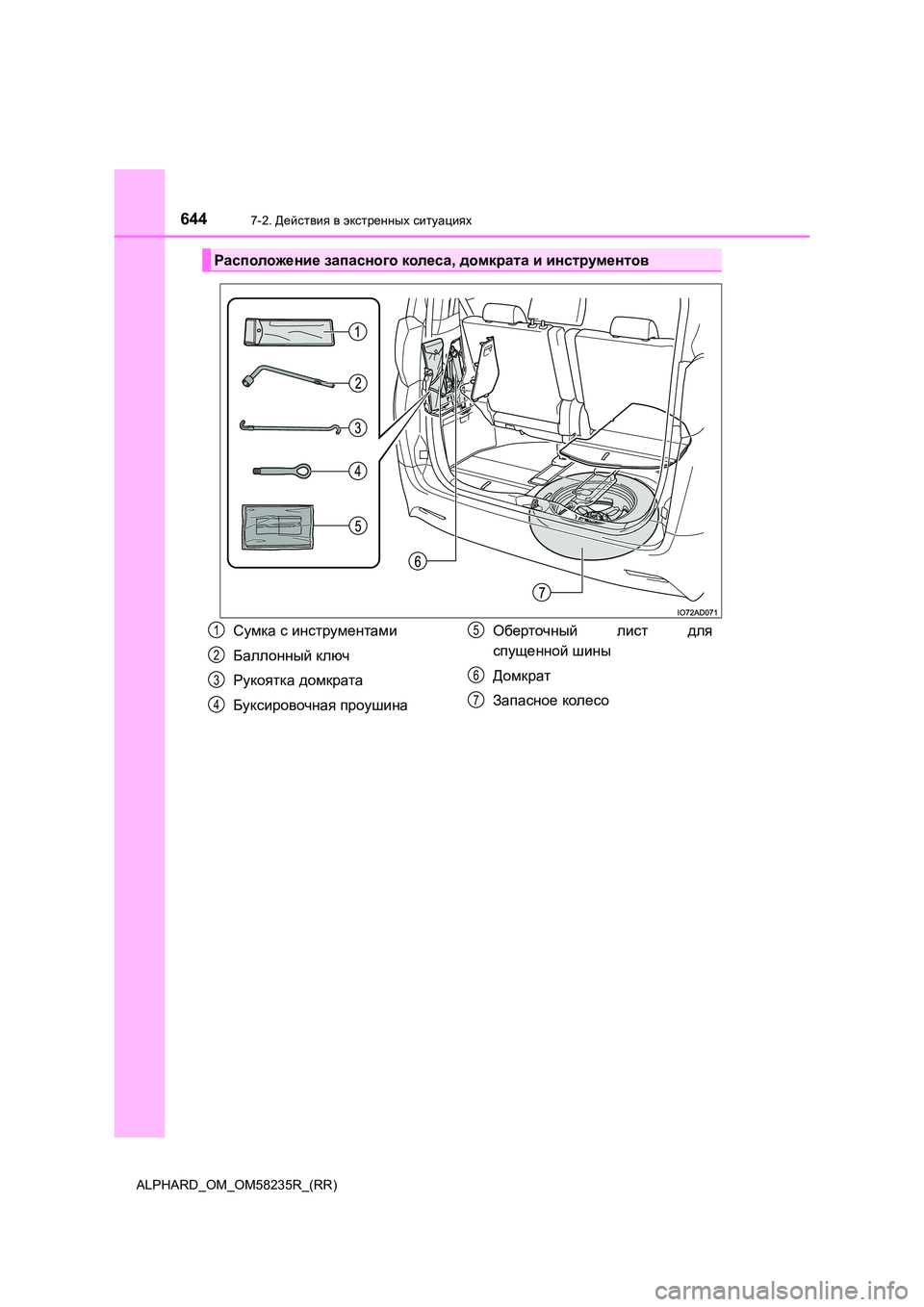

Расположение запасного колеса, домкрата и инструментов
Сумка с инструментами
Баллонный ключ
Рукоятка домкрата
Буксировочная проушина
Оберточный лист для
спущенной шины
Домкрат
Запасное колесо
1
2
3
4
5
6
7

6457-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности

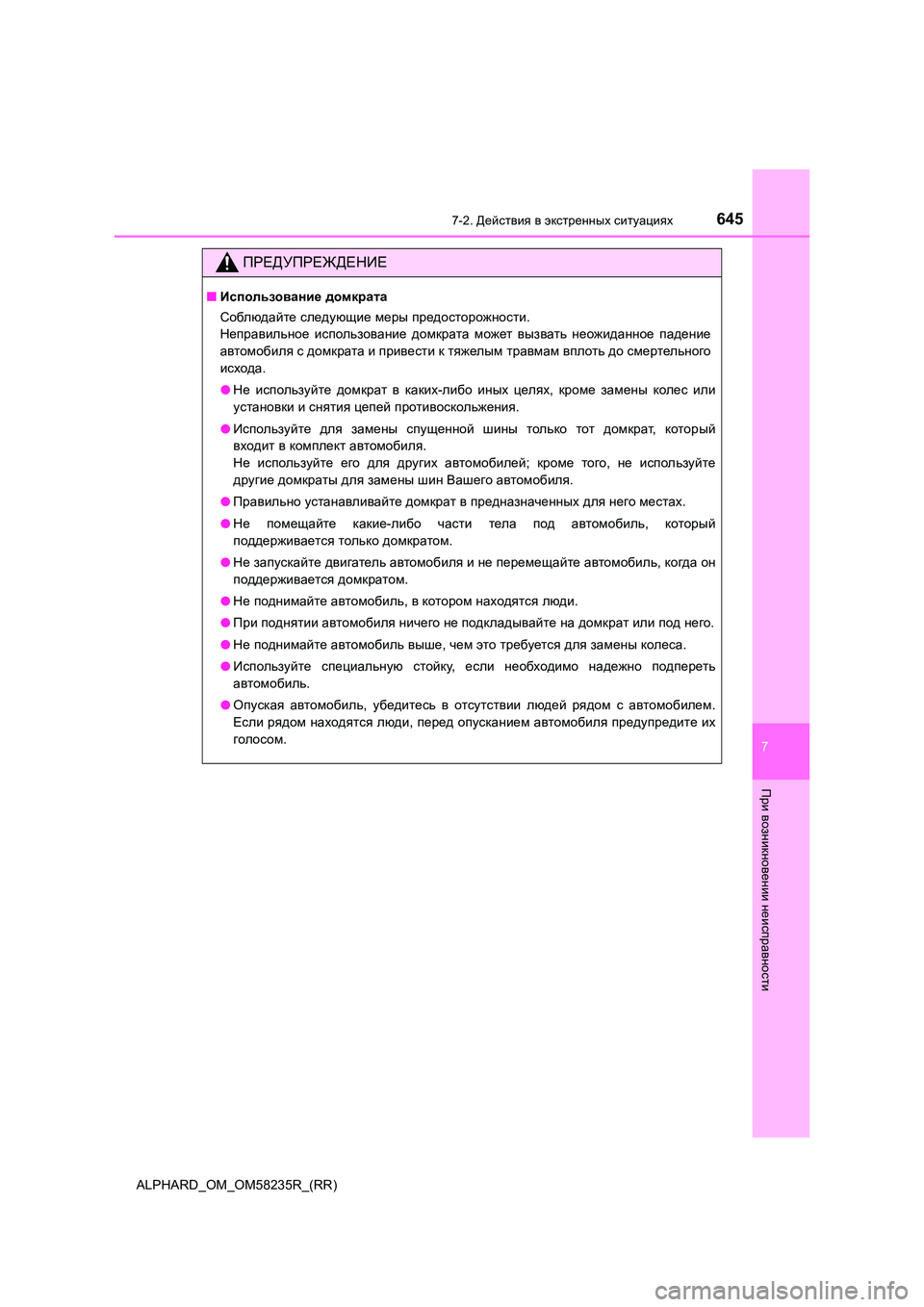

ПРЕДУПРЕЖДЕНИЕ
■Использование домкрата
Соблюдайте следующие меры предосторожности.
Неправильное использование домкрата может вызвать неожиданное п адение
автомобиля с домкрата и привести к тяжелым травмам вплоть до см ертельного
исхода.
● Не используйте домкрат в каких-либо иных целях, кроме замены колес или
установки и снятия цепей противоскольжения.
● Используйте для замены спущенной шины только тот домкрат, который
входит в комплект автомобиля.
Не используйте его для других автомобилей; кроме того, не испол ьзуйте
другие домкраты для замены шин Вашего автомобиля.
● Правильно устанавливайте домкрат в предназначенных для него местах.
● Не помещайте какие-либо части тела под автомобиль, который
поддерживается только домкратом.
● Не запускайте двигатель автомобиля и не перемещайте автомобиль, когда он
поддерживается домкратом.
● Не поднимайте автомобиль, в котором находятся люди.
● При поднятии автомобиля ничего не подкладывайте на домкрат или под него.
● Не поднимайте автомобиль выше, чем это требуется для замены колеса.
● Используйте специальную стойку, если необходимо надежно подпереть
автомобиль.
● Опуская автомобиль, убедитесь в отсутствии людей рядом с автомобилем.
Если рядом находятся люди, перед опусканием автомобиля предупре дите их
голосом.

6467-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
Снимите крышку.
Когда левое сиденье третьего ряда
сложено ( стр. 218), перед снятием
крышки верните его в исходное
положение.
Если сиденье сложено, крышка
мешает и ее может быть сложно
снять.
Отцепите натяжной ремень и
извлеките сумку с
инструментами.
Извлеките домкрат.
Для затягивания
Для ослабления
Извлечение домкрата и инструментов
1
2
3
1
2

6477-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности

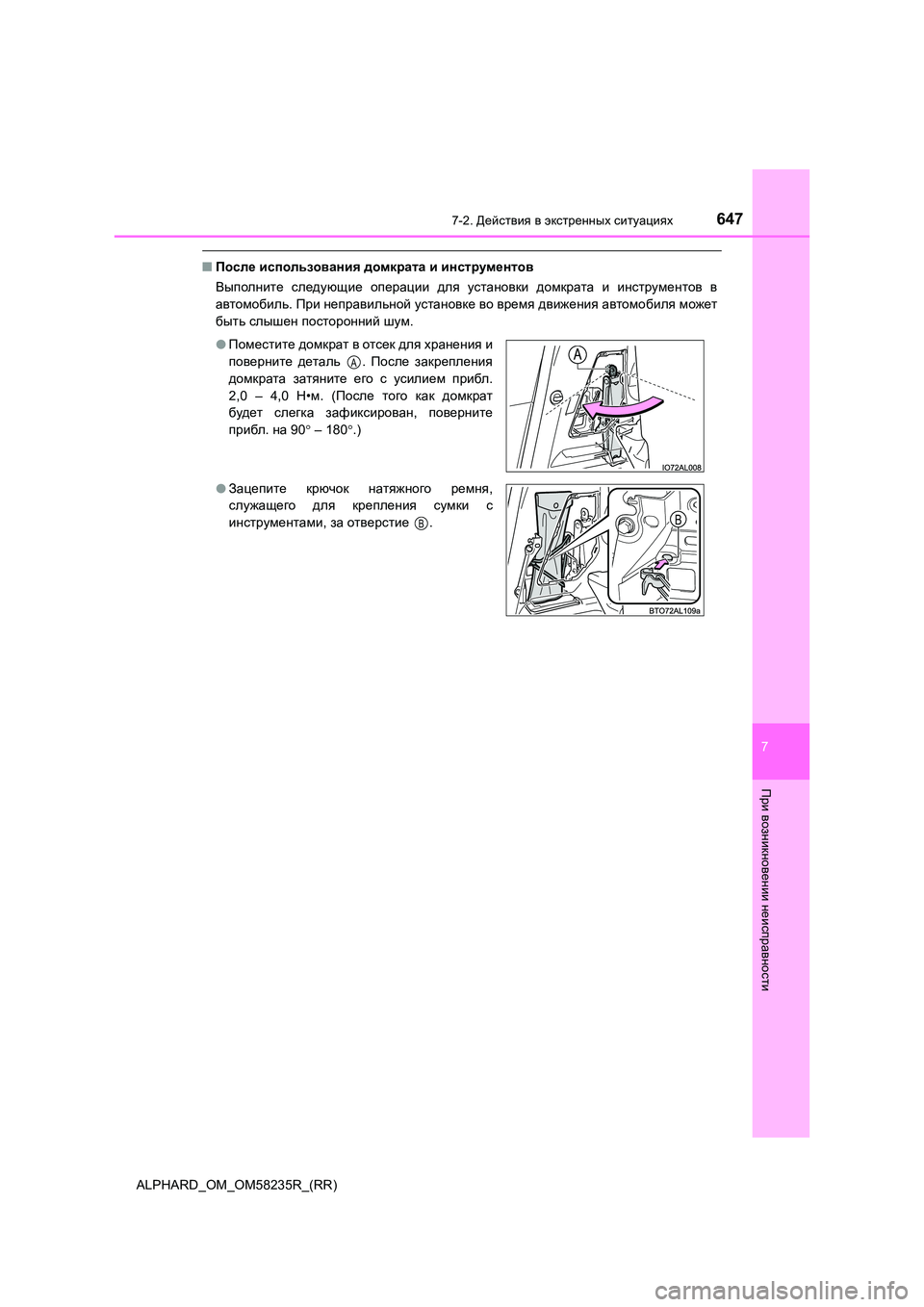

■После использования домкрата и инструментов
Выполните следующие операции для установки домкрата и инструмен тов в
автомобиль. При неправильной установке во время движения автомо биля может
быть слышен посторонний шум.
● Поместите домкрат в отсек для хранения и
поверните деталь . После закрепления
домкрата затяните его с усилием прибл.
2,0 – 4,0 Н•м. (После того как домкрат
будет слегка зафиксирован, поверните
прибл. на 90  – 180.)
● Зацепите крючок натяжного ремня,
служащего для крепления сумки с
инструментами, за отверстие .
A
BB

6497-2. Действия в экстренных ситуациях
ALPHARD_OM_OM58235R_(RR)
7
При возникновении неисправности

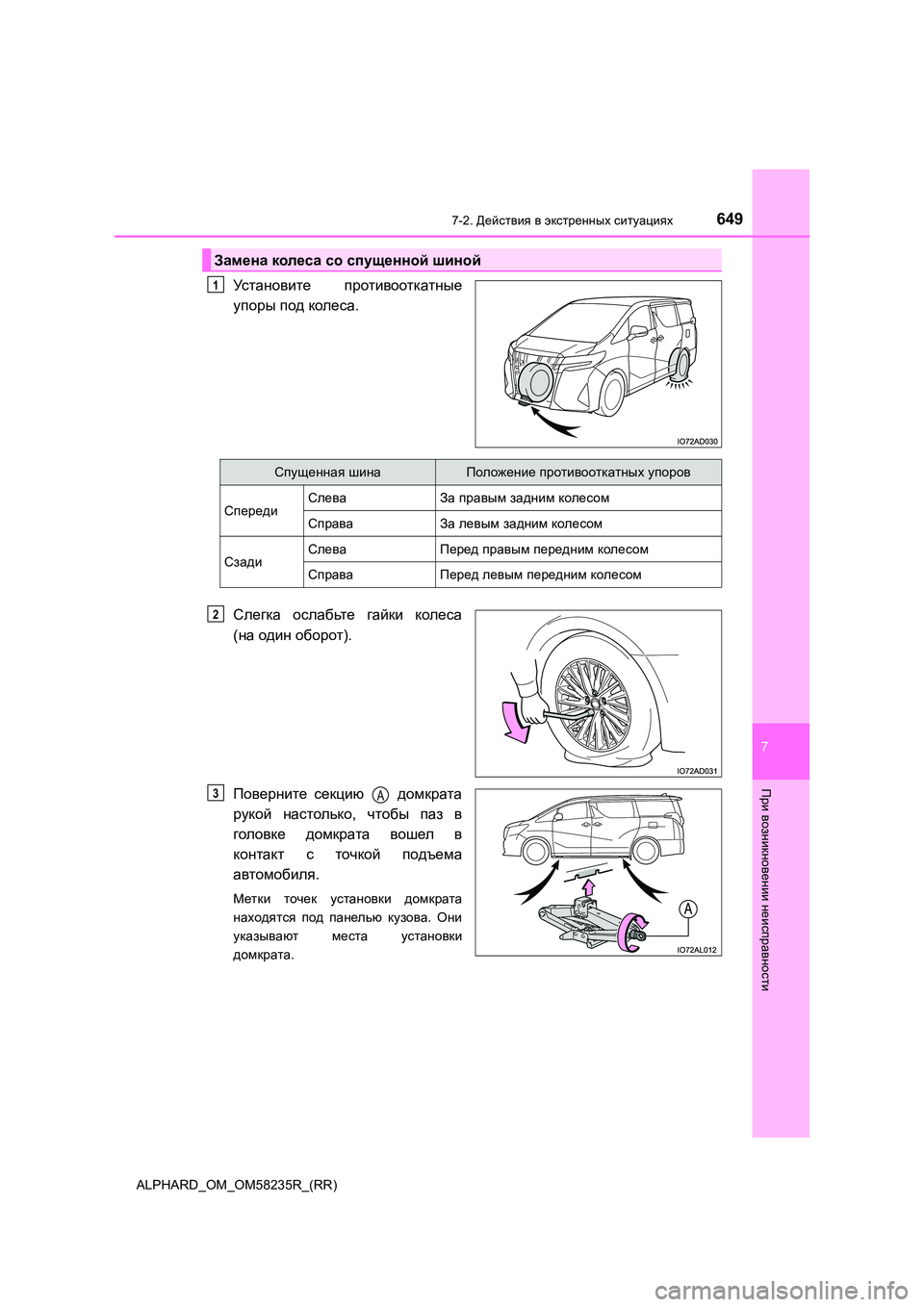

Установите противооткатные
упоры под колеса.
Слегка ослабьте гайки колеса
(на один оборот).
Поверните секцию домкрата
рукой настолько, чтобы паз в
головке домкрата вошел в
контакт с точкой подъема
автомобиля.
Метки точек установки домкрата
находятся под панелью кузова. Они
указывают места установки
домкрата.
Замена колеса со спущенной шиной
1
Спущенная шинаПоложение противооткатных упоров
СпередиСлеваЗа правым задним колесом
СправаЗа левым задним колесом
СзадиСлеваПеред правым передним колесом
СправаПеред левым передним колесом
2
3A
