sensor TOYOTA AURIS 2016 Instructieboekje (in Dutch)

2654-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)
4
Rijden
In de volgende situaties waarschuwt het RSA-systeem de bestuurder
m.b.v. een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaar-
schuwing in relatie tot de maximumsnelheid op het op het multi-
informatiedisplay weergegeven verkeersbord overschrijdt, veran-
dert de kleur van het verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt ter-
wijl er een verkeersbord voor een inhaalverbod wo rdt weergegeven
op het multi-informatiedisplay, gaat het verkeersbord knipperen.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch uit-
geschakeld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet
goed signaleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersbor-
den mogelijk niet herkend, worden onjuiste verkeersborden weergegeven,
enz. Dit duidt echter niet op een storing.
● De sensor voor is niet goed uitgelijnd doordat de sensor, enz. is blootge-
steld aan hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de sen-
sor voor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist,
sneeuw of zandstormen
● Licht van een tegenligger, de zon, enz. dringt de sensor voor binnen.
● Het verkeersbord is klein, vuil, vervaagd, gekanteld of krom of, in geval van
een elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achter boombla-
deren, een paal, o.i.d.
● Het verkeersbord is alleen voor korte tijd zichtbaar voor de sensor voor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjuist beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijstrook waar
op dat moment op wordt gereden, staat dit bord wel direct na een vertakking
van de snelweg of bij een aangrenzende rijstrook net voordat rijstroken
samenkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat com-
patibel is met het systeem.
● Er wordt met de auto in een land gereden waar het verkeer aan de andere
kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor parallelwegen
gesignaleerd en weergegeven (wanneer deze in het zicht van de sensor
voor staan) terwijl de auto op de hoofdweg rijdt.
Waarschuwingsscherm
UK AURIS_HB_OM_EE_OM12J21E.book Page 265 Monday, March 16, 2015 12:05 PM

2664-5. Toyota Safety Sense
UK AURIS_HB_EE (OM12J21E)●

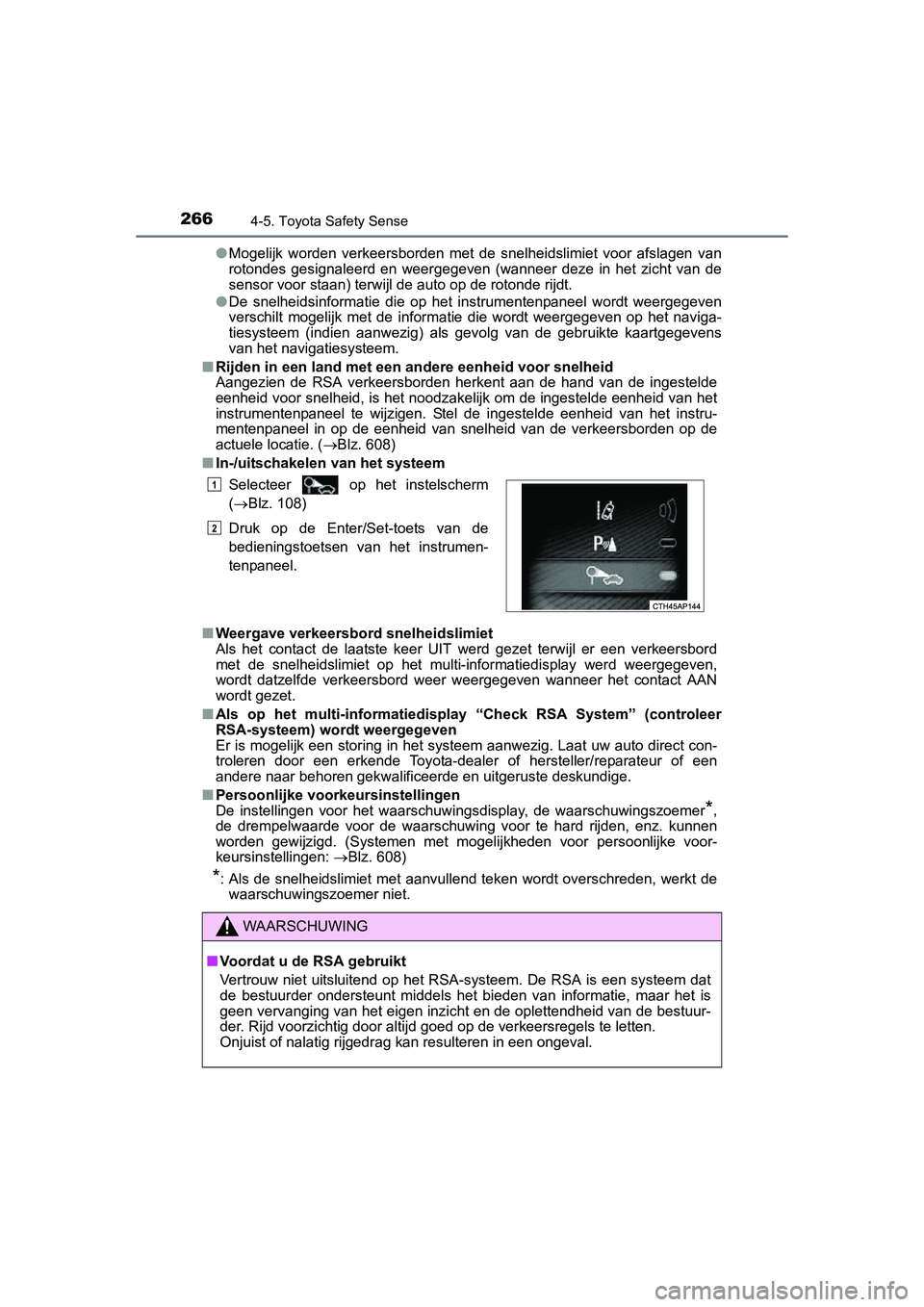

Mogelijk worden verkeersborden met de snelheidslimiet voor afslagen van
rotondes gesignaleerd en weergegeven (wanneer deze in het zicht van de
sensor voor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weergegeven
verschilt mogelijk met de informatie die wordt weergegeven op het naviga-
tiesysteem (indien aanwezig) als gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■ Rijden in een land met een andere eenheid voor snelheid
Aangezien de RSA verkeersborden herkent aan de hand van de ingestelde
eenheid voor snelheid, is het noodzakelijk om de ingestelde eenheid van het
instrumentenpaneel te wijzigen. Stel de ingestelde eenheid van het instru-
mentenpaneel in op de eenheid van snelheid van de verkeersborden op de
actuele locatie. ( Blz. 608)
■ In-/uitschakelen van het systeem
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een verkeersbord
met de snelheidslimiet op het multi-informatiedisplay werd weergegeven,
wordt datzelfde verkeersbord weer weergegeven wanneer het contact AAN
wordt gezet.
■ Als op het multi-informatiedisplay “Check RSA System” (controleer
RSA-systeem) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat uw auto direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
De instellingen voor het waarschuwingsdisplay, de waarschuwingszoemer
*,
de drempelwaarde voor de waarschuwi ng voor te hard rijden, enz. kunnen
worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke voor-
keursinstellingen: Blz. 608)
*: Als de snelheidslimiet met aanvullend teken wordt overschreden, werkt de
waarschuwingszoemer niet. Selecteer op het instelscherm
(Blz. 108)
Druk op de Enter/Set-toets van de
bedieningstoetsen van het instrumen-
tenpaneel.
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een systeem dat
de bestuurder ondersteunt middels het bieden van informatie, maar het is
geen vervanging van het eigen inzicht en de oplettendheid van de bestuur-
der. Rijd voorzichtig door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
1
2
UK AURIS_HB_OM_EE_OM12J21E.book Page 266 Monday, March 16, 2015 12:05 PM

2894-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden

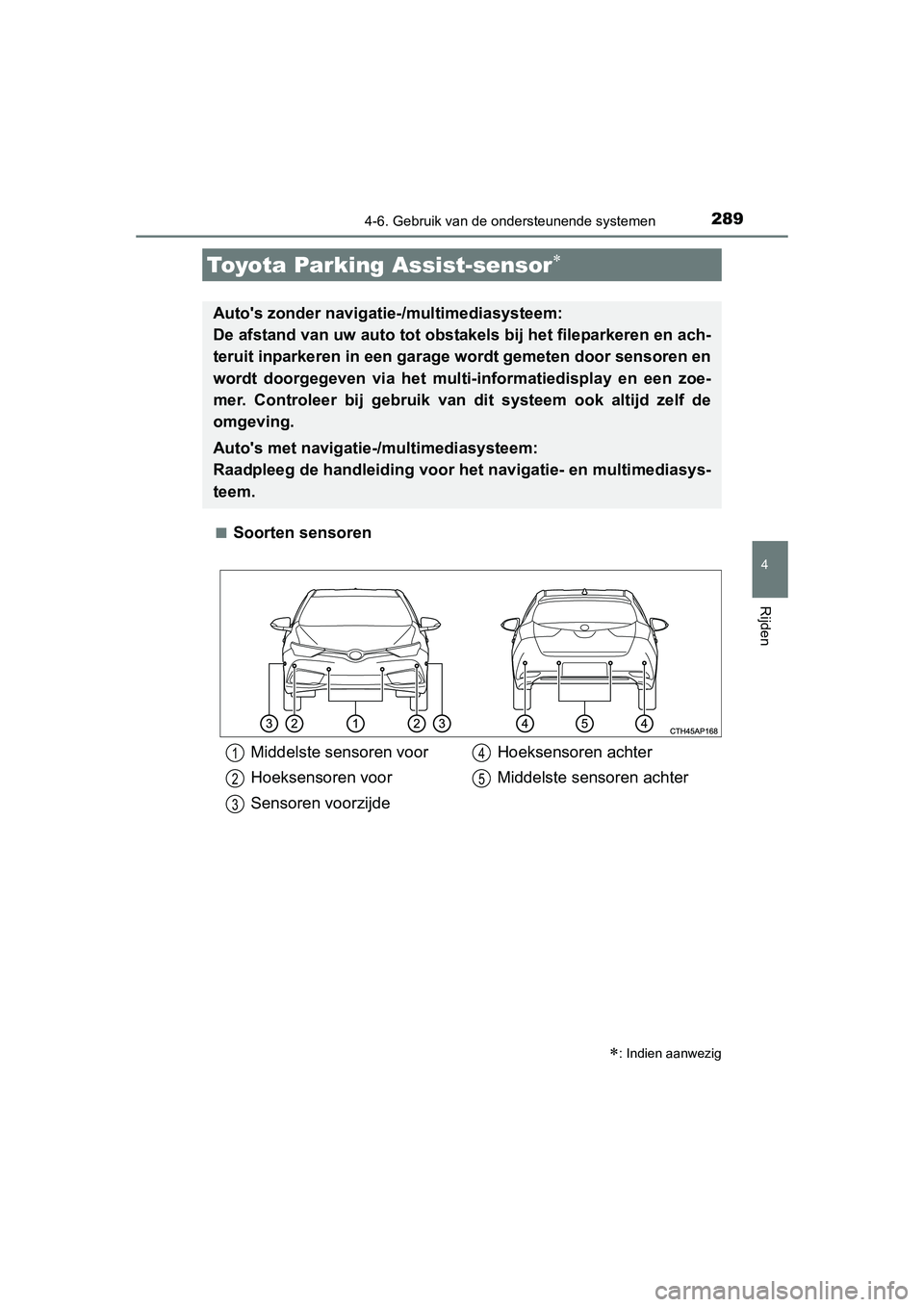

■Soorten sensoren
Toyota Parking Assist-sensor
Auto's zonder navigatie-/multimediasysteem:
De afstand van uw auto tot obstakels bij het fileparkeren en ach-
teruit inparkeren in een garage wordt gemeten door sensoren en
wordt doorgegeven via het multi- informatiedisplay en een zoe-
mer. Controleer bij gebruik van dit systeem ook altijd zelf de
omgeving.
Auto's met navigati e-/multimediasysteem:
Raadpleeg de handleiding voor he t navigatie- en multimediasys-
teem.
: Indien aanwezig
Middelste sensoren voor
Hoeksensoren voor
Sensoren voorzijde Hoeksensoren achter
Middelste sensoren achter1
2
3
4
5
UK AURIS_HB_OM_EE_OM12J21E.book Page
289 Monday, March 16, 2015 12:05 PM

2904-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)■

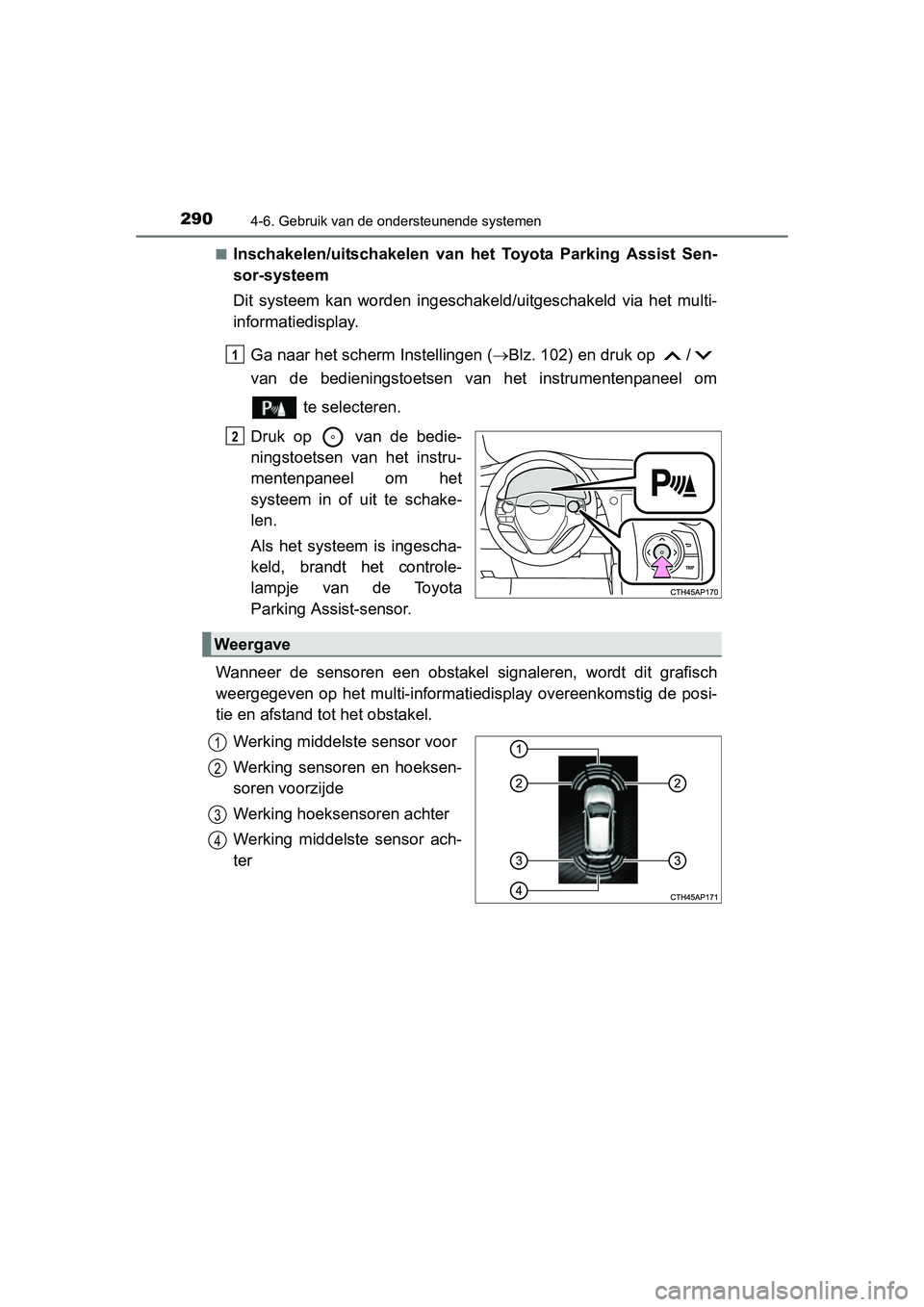

Inschakelen/uitschakelen van het Toyota Parking Assist Sen-
sor-systeem
Dit systeem kan worden ingeschak
eld/uitgeschakeld via het multi-
informatiedisplay.
Ga naar het scherm Instellingen ( Blz. 102) en druk op /
van de bedieningstoetsen v an het instrumentenpaneel om
te selecteren.
Druk op van de bedie-
ningstoetsen van het instru-
mentenpaneel om het
systeem in of uit te schake-
len.
Als het systeem is ingescha-
keld, brandt het controle-
lampje van de Toyota
Parking Assist-sensor.
Wanneer de sensoren een obstakel signaleren, wordt dit grafisch
weergegeven op het multi-informatiedisplay overeenkomstig de posi-
tie en afstand tot het obstakel. Werking middelste sensor voor
Werking sensoren en hoeksen-
soren voorzijde
Werking hoeksensoren achter
Werking middelste sensor ach-
ter
1
2
Weergave
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 290 Monday, March 16, 2015 12:05 PM

2914-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden

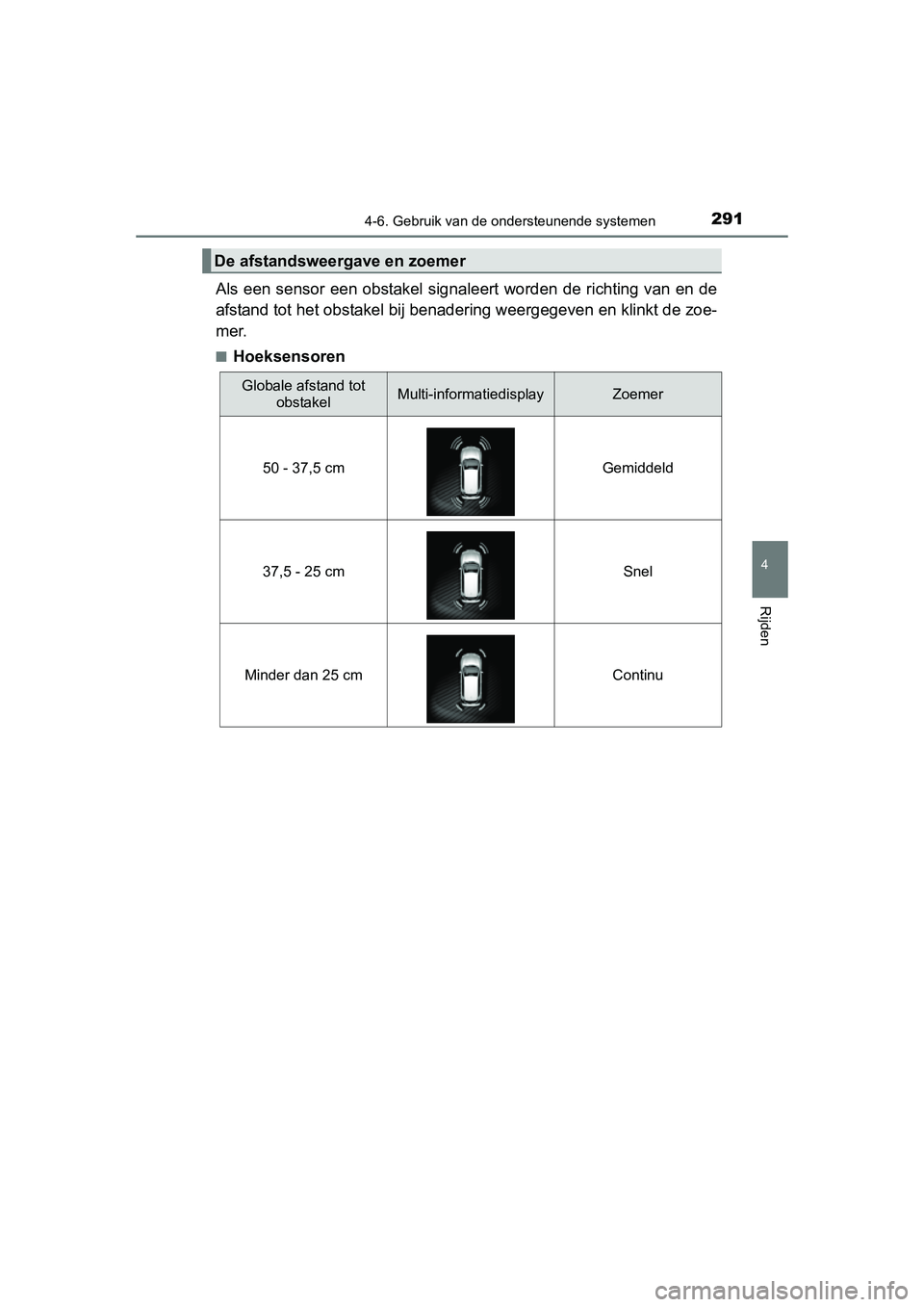

Als een sensor een obstakel signaleert worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt de zoe-
mer.
■Hoeksensoren
De afstandsweergave en zoemer
Globale afstand tot obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
UK AURIS_HB_OM_EE_OM12J21E.book Page 291 Monday, March 16, 2015 12:05 PM

2924-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)■

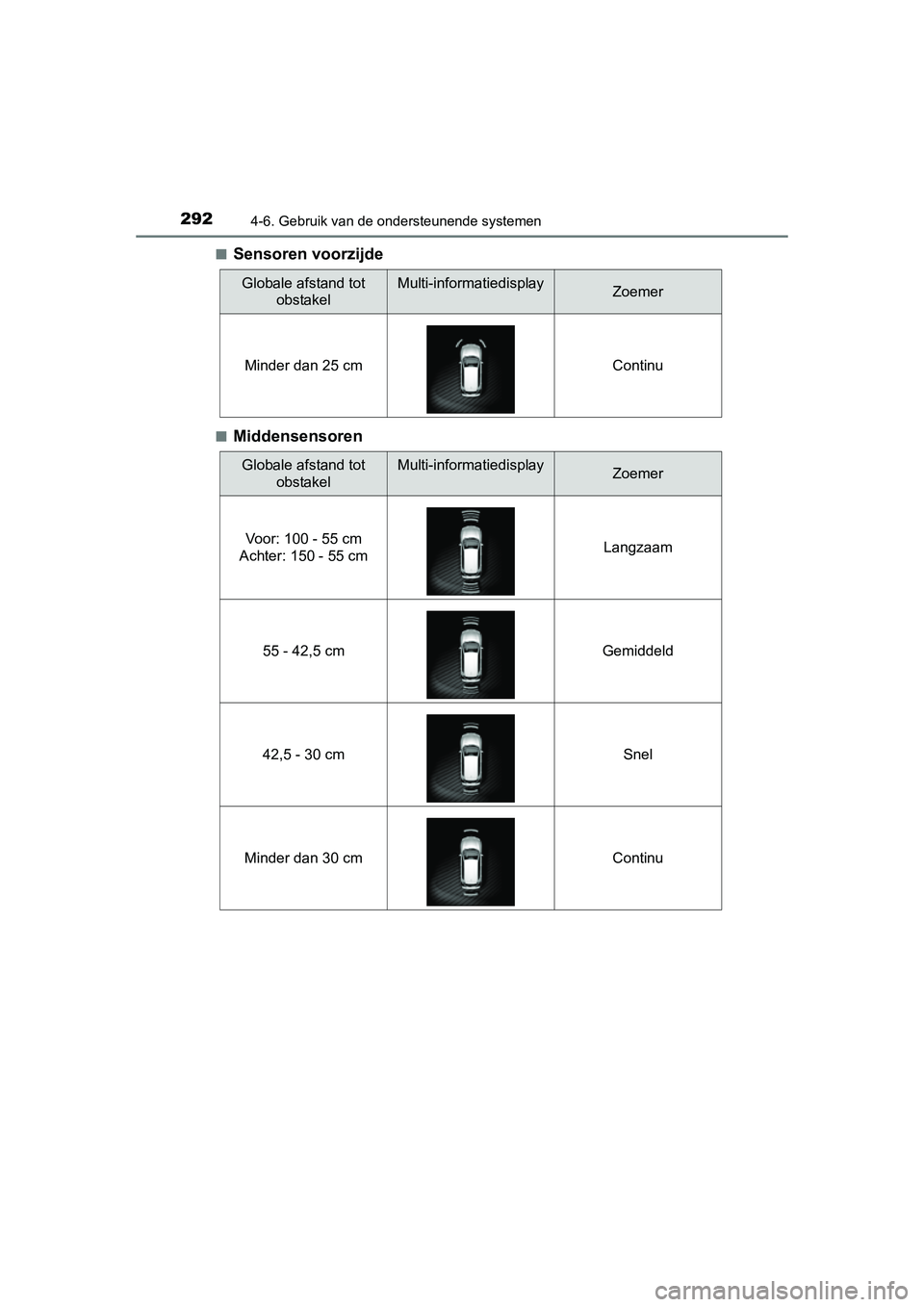

Sensoren voorzijde
■Middensensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Minder dan 25 cm Continu
Globale afstand tot obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm Continu
UK AURIS_HB_OM_EE_OM12J21E.book Page 292 Monday, March 16, 2015 12:05 PM

2934-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden

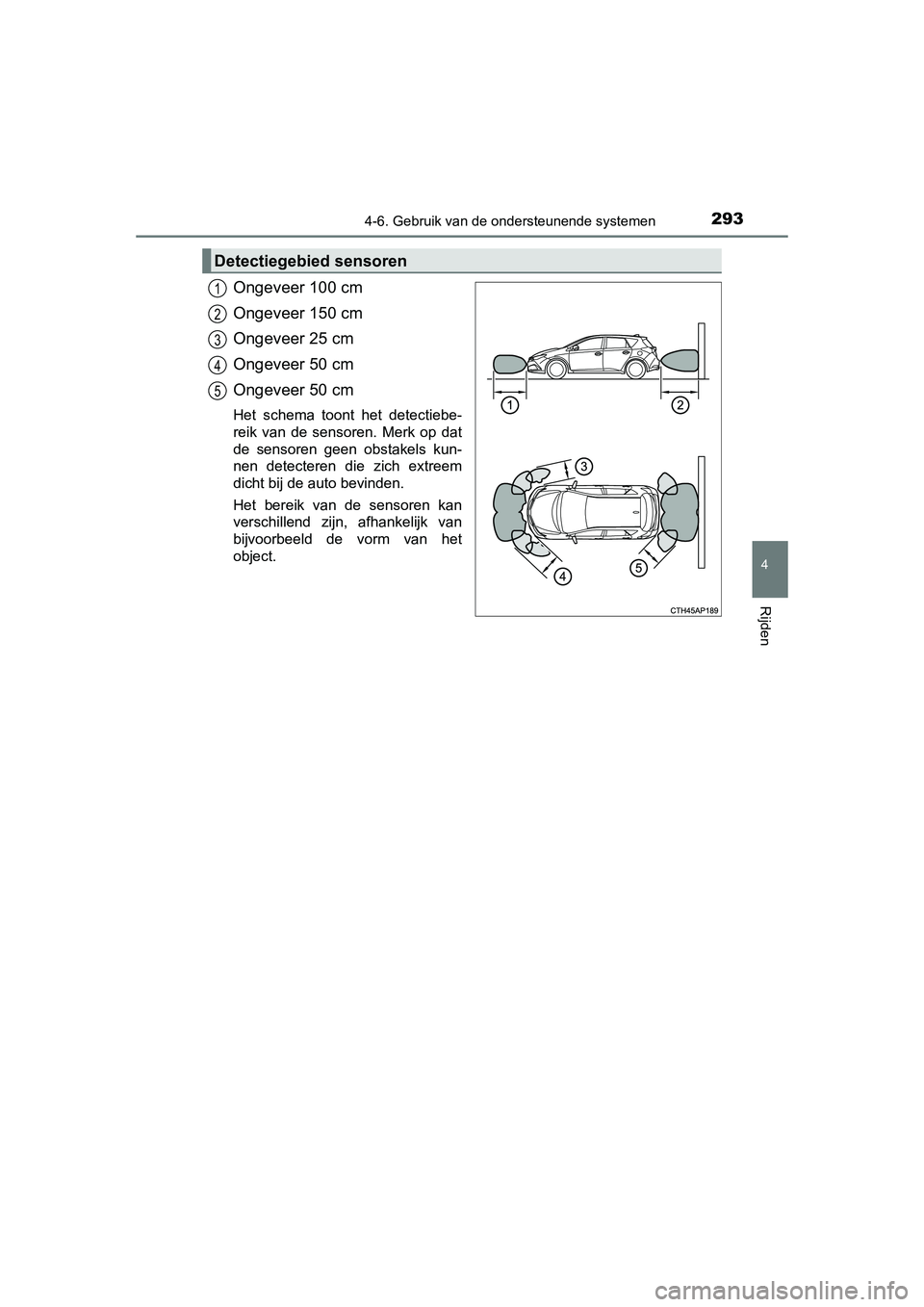

Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 25 cm
Ongeveer 50 cm
Ongeveer 50 cm
Het schema toont het detectiebe-
reik van de sensoren. Merk op dat
de sensoren geen obstakels kun-
nen detecteren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Detectiegebied sensoren
1
2
3
4
5
UK AURIS_HB_OM_EE_OM12J21E.book Page 293 Monday, March 16, 2015 12:05 PM

2944-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)

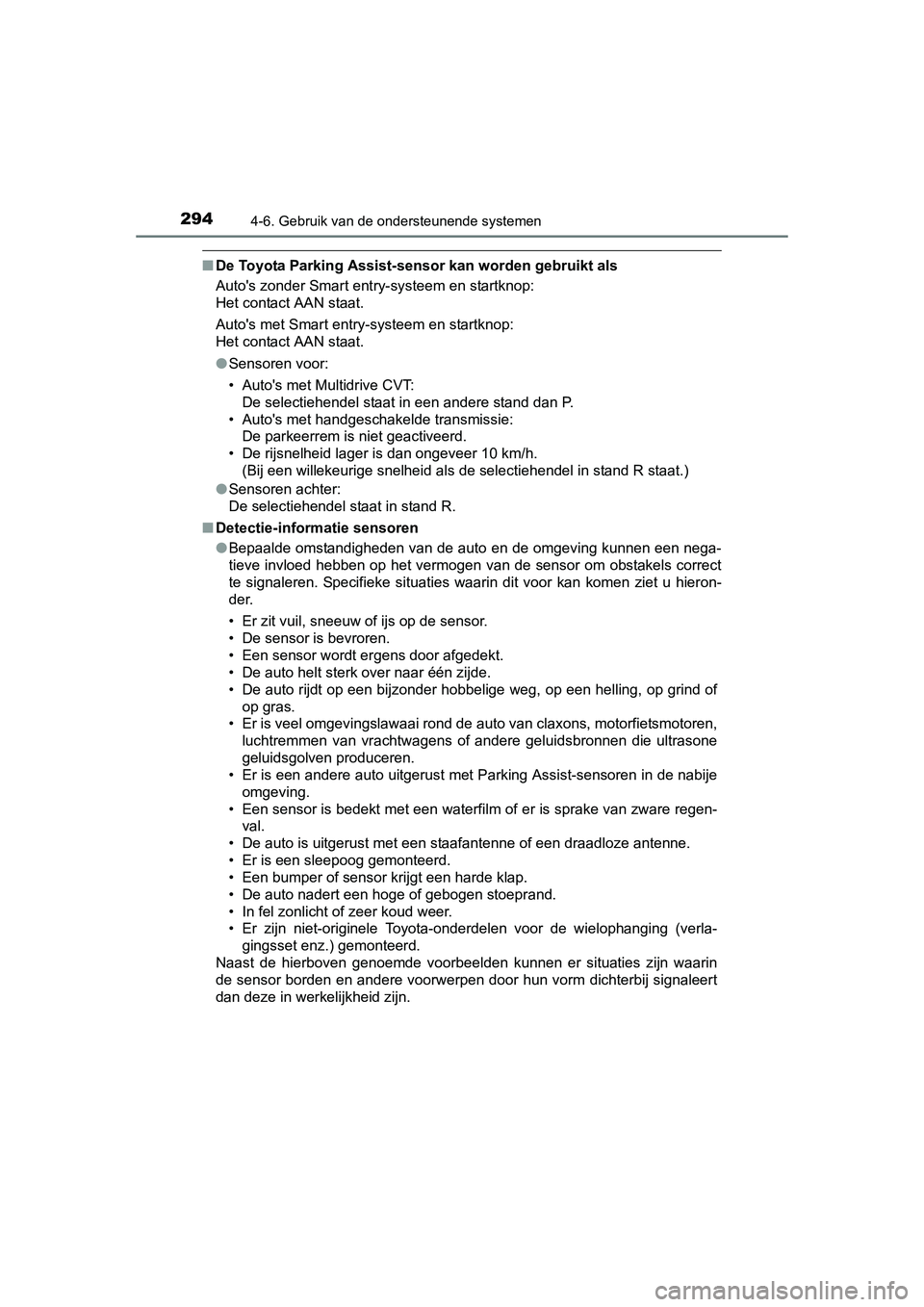

■De Toyota Parking Assist-sensor kan worden gebruikt als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
●Sensoren voor:
• Auto's met Multidrive CVT:
De selectiehendel staat in een andere stand dan P.
• Auto's met handgeschakelde transmissie: De parkeerrem is niet geactiveerd.
• De rijsnelheid lager is dan ongeveer 10 km/h. (Bij een willekeurige snelheid als de selectiehendel in stand R staat.)
● Sensoren achter:
De selectiehendel staat in stand R.
■ Detectie-informatie sensoren
●Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
• Er zit vuil, sneeuw of ijs op de sensor.
• De sensor is bevroren.
• Een sensor wordt ergens door afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras.
• Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, luchtremmen van vrachtwagens of andere geluidsbronnen die ultrasone
geluidsgolven produceren.
• Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
• Een sensor is bedekt met een waterfilm of er is sprake van zware regen- val.
• De auto is uitgerust met een staafantenne of een draadloze antenne.
• Er is een sleepoog gemonteerd.
• Een bumper of sensor krijgt een harde klap.
• De auto nadert een hoge of gebogen stoeprand.
• In fel zonlicht of zeer koud weer.
• Er zijn niet-originele Toyota-onderdelen voor de wielophanging (verla- gingsset enz.) gemonteerd.
Naast de hierboven genoemde voorbeelden kunnen er situaties zijn waarin
de sensor borden en andere voorwerpen door hun vorm dichterbij signaleert
dan deze in werkelijkheid zijn.
UK AURIS_HB_OM_EE_OM12J21E.book Page 294 Monday, March 16, 2015 12:05 PM

2954-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
4
Rijden

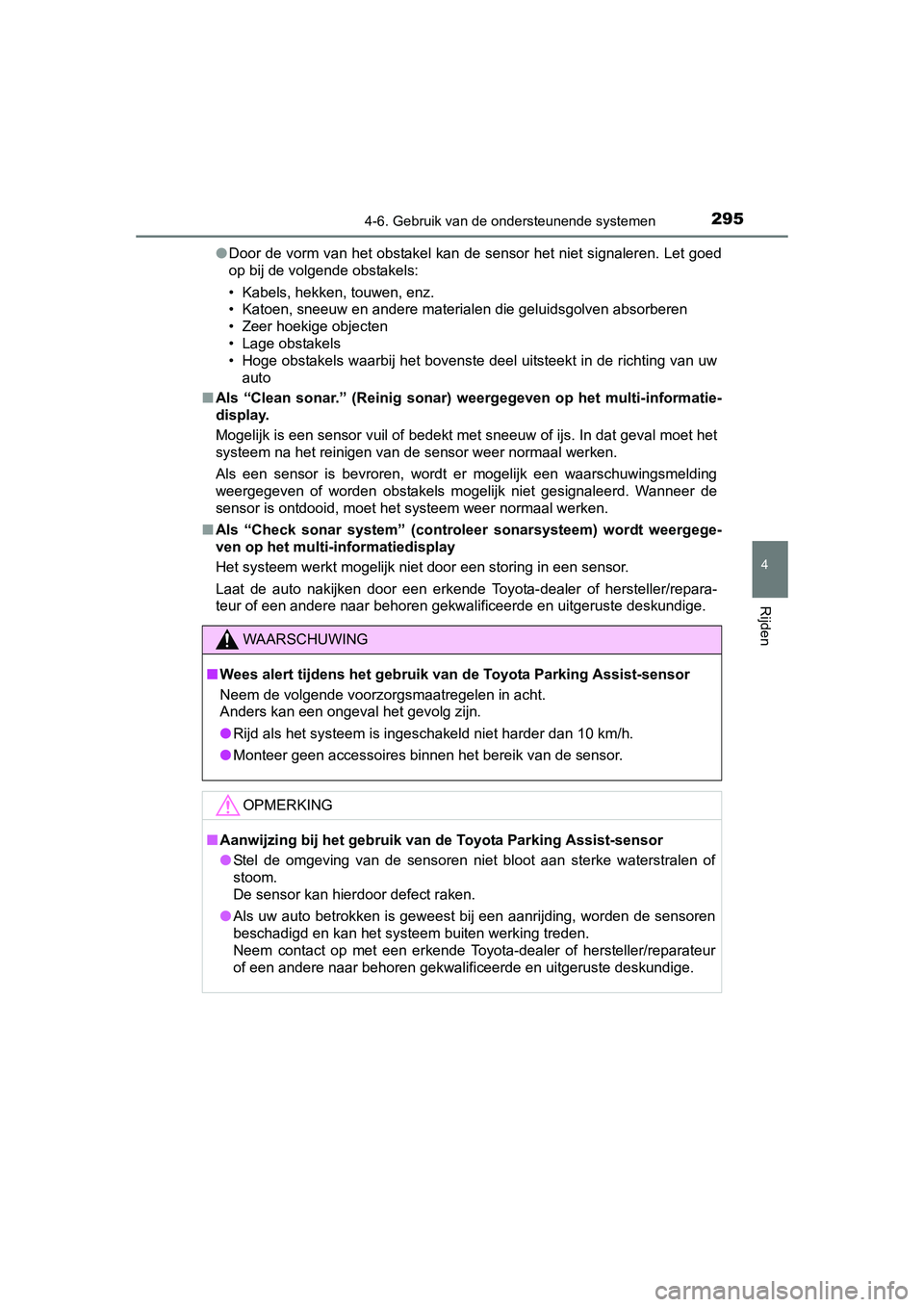

●Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
■ Als “Clean sonar.” (Reinig sonar) w eergegeven op het multi-informatie-
display.
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. In dat geval moet het
systeem na het reinigen van de sensor weer normaal werken.
Als een sensor is bevroren, wordt er mogelijk een waarschuwingsmelding
weergegeven of worden obstakels mogelijk niet gesignaleerd. Wanneer de
sensor is ontdooid, moet het systeem weer normaal werken.
■ Als “Check sonar system” (controleer sonarsysteem) wordt weergege-
ven op het multi-informatiedisplay
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Wees alert tijdens het gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Monteer geen accessoires binnen het bereik van de sensor.
OPMERKING
■Aanwijzing bij het gebruik van de Toyota Parking Assist-sensor
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
● Als uw auto betrokken is geweest bij een aanrijding, worden de sensoren
beschadigd en kan het systeem buiten werking treden.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HB_OM_EE_OM12J21E.book Page 295 Monday, March 16, 2015 12:05 PM

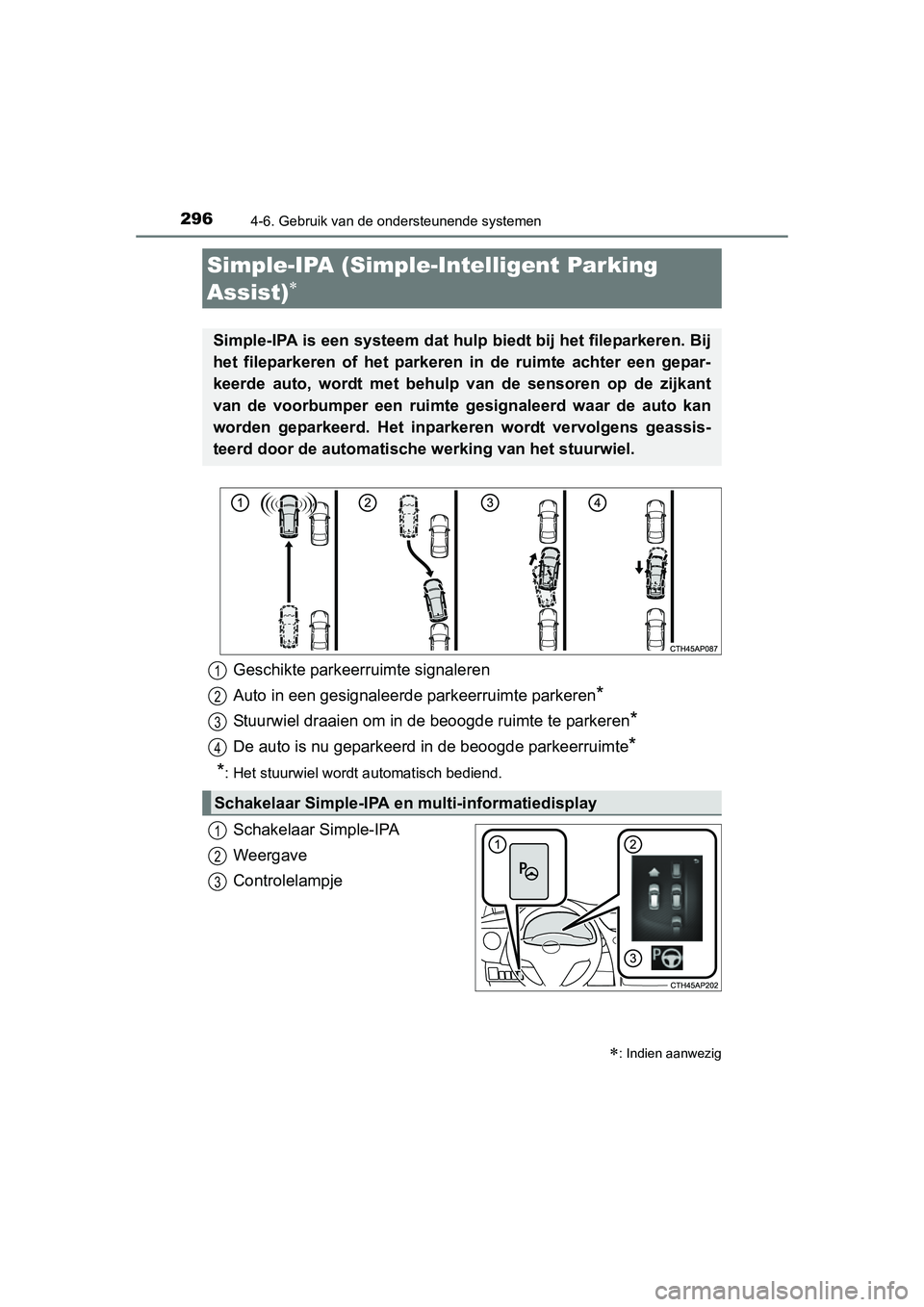

2964-6. Gebruik van de ondersteunende systemen
UK AURIS_HB_EE (OM12J21E)
Schakelaar Simple-IPA
Weergave
Controlelampje
Simple-IPA (Simple-Intelligent Parking
Assist)

Simple-IPA is een systeem dat hulp biedt bij het fileparkeren. Bij
het fileparkeren of het parkeren in de ruimte achter een gepar-
keerde auto, wordt met behulp van de sensoren op de zijkant
van de voorbumper een ruimte g esignaleerd waar de auto kan
worden geparkeerd. Het inparkeren wordt vervolgens geassis-
teerd door de automatische werking van het stuurwiel.
Geschikte parkeerruimte signaleren
Auto in een gesignaleerde parkeerruimte parkeren
*
Stuurwiel draaien om in de beoogde ruimte te parkeren*
De auto is nu geparkeerd in de beoogde parkeerruimte*
*
: Het stuurwiel wordt automatisch bediend.
Schakelaar Simple-IPA en multi-informatiedisplay
1
2
3
4
1
2
3
: Indien aanwezig
UK AURIS_HB_OM_EE_OM12J21E.book Page 296 Monday, March 16, 2015 12:05 PM
