TOYOTA AURIS 2016 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2016, Model line: AURIS, Model: TOYOTA AURIS 2016Pages: 640, PDF Size: 23.63 MB

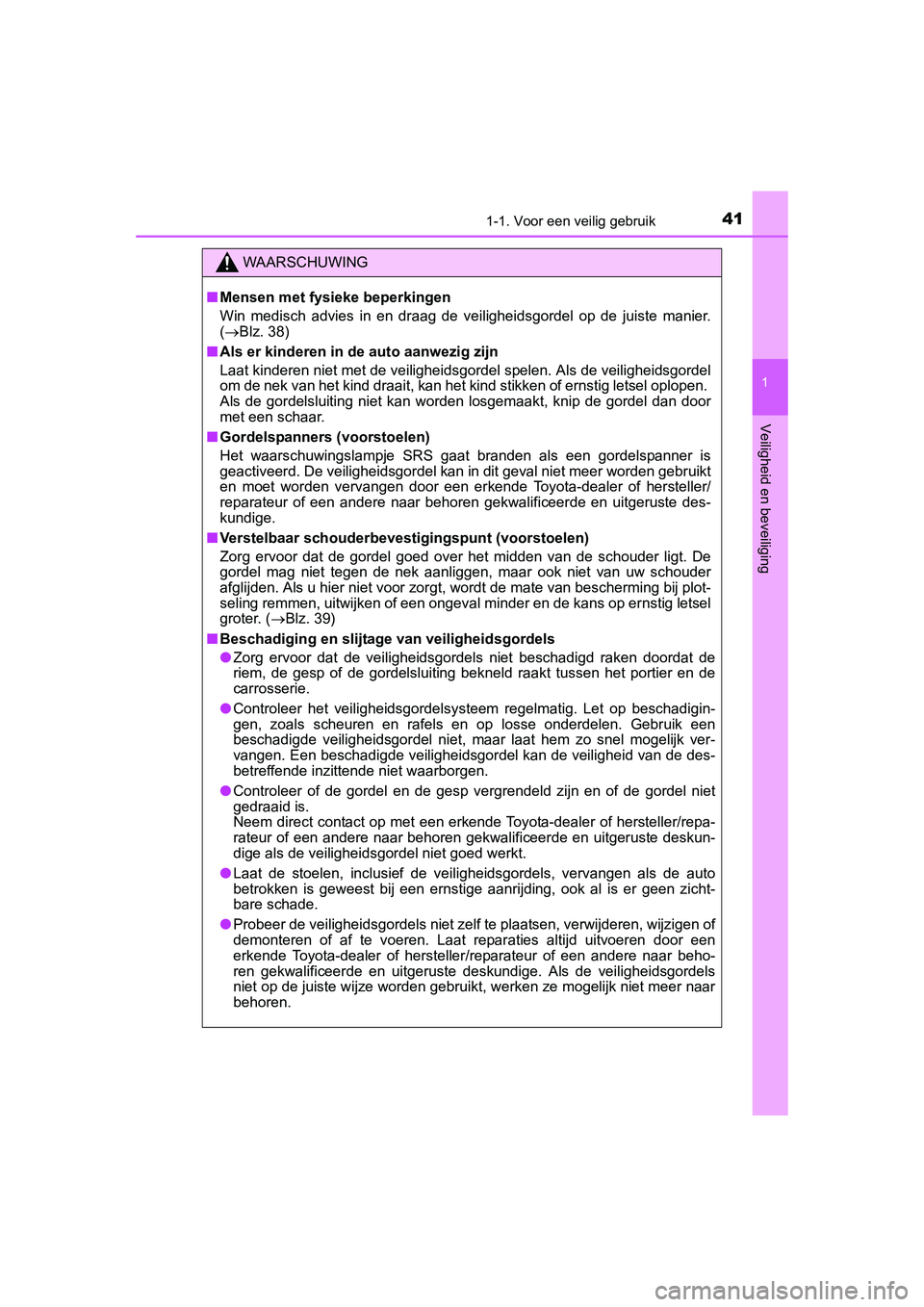

Page 41 of 640
411-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Mensen met fysieke beperkingen
Win medisch advies in en draag de veiligheidsgordel op de juiste manier.
(Blz. 38)
■ Als er kinderen in de auto aanwezig zijn
Laat kinderen niet met de veiligheidsgordel spelen. Als de veiligheidsgordel
om de nek van het kind draait, kan het kind stikken of ernstig letsel oplopen.
Als de gordelsluiting niet kan worden losgemaakt, knip de gordel dan door
met een schaar.
■ Gordelspanners (voorstoelen)
Het waarschuwingslampje SRS gaat branden als een gordelspanner is
geactiveerd. De veiligheidsgordel kan in dit geval niet meer worden gebruikt
en moet worden vervangen door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Verstelbaar schouderbevestigingspunt (voorstoelen)
Zorg ervoor dat de gordel goed over het midden van de schouder ligt. De
gordel mag niet tegen de nek aanliggen, maar ook niet van uw schouder
afglijden. Als u hier niet voor zorgt, wordt de mate van bescherming bij plot-
seling remmen, uitwijken of een ongeval minder en de kans op ernstig letsel
groter. ( Blz. 39)
■ Beschadiging en slijtage van veiligheidsgordels
● Zorg ervoor dat de veiligheidsgordels niet beschadigd raken doordat de
riem, de gesp of de gordelsluiting bekneld raakt tussen het portier en de
carrosserie.
● Controleer het veiligheidsgordelsysteem regelmatig. Let op beschadigin-
gen, zoals scheuren en rafels en op losse onderdelen. Gebruik een
beschadigde veiligheidsgordel niet, maar laat hem zo snel mogelijk ver-
vangen. Een beschadigde veiligheidsgordel kan de veiligheid van de des-
betreffende inzittende niet waarborgen.
● Controleer of de gordel en de gesp vergrendeld zijn en of de gordel niet
gedraaid is.
Neem direct contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de veiligheidsgordel niet goed werkt.
● Laat de stoelen, inclusief de veiligheidsgordels, vervangen als de auto
betrokken is geweest bij een ernstige aanrijding, ook al is er geen zicht-
bare schade.
● Probeer de veiligheidsgordels niet zelf te plaatsen, verwijderen, wijzigen of
demonteren of af te voeren. Laat reparaties altijd uitvoeren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige. Als de veiligheidsgordels
niet op de juiste wijze worden gebruikt, werken ze mogelijk niet meer naar
behoren.
UK AURIS_HB_OM_EE_OM12J21E.book Page 41 Monday, March 16, 2015 12:05 PM

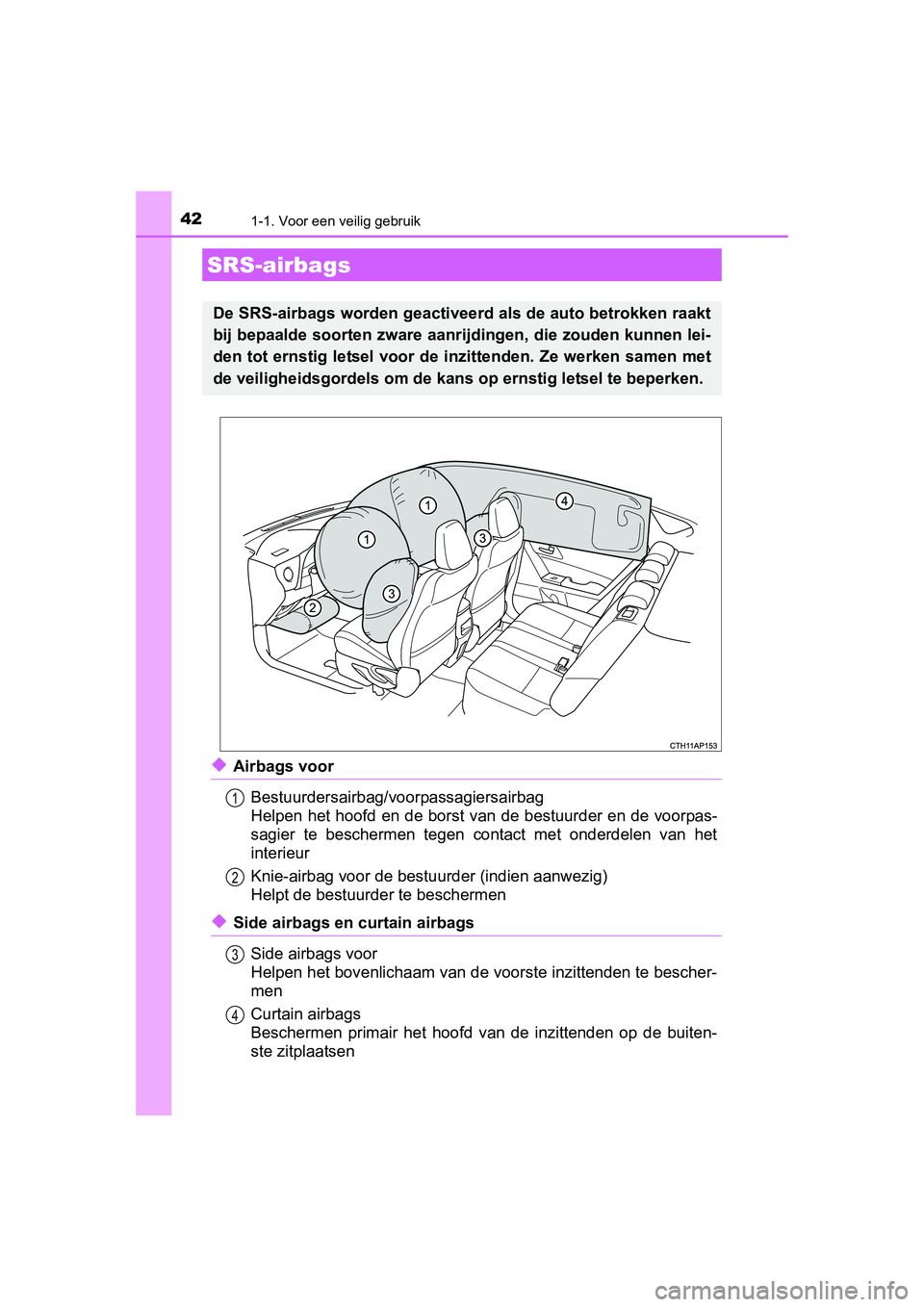

Page 42 of 640
421-1. Voor een veilig gebruik
UK AURIS_HB_EE (OM12J21E)
◆Airbags voorBestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpas-
sagier te beschermen tegen contact met onderdelen van het
interieur
Knie-airbag voor de bestuurder (indien aanwezig)
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbags
Side airbags voor
Helpen het bovenlichaam van de voorste inzittenden te bescher-
men
Curtain airbags
Beschermen primair het hoofd van de inzittenden op de buiten-
ste zitplaatsen
SRS-airbags
De SRS-airbags worden geactivee rd als de auto betrokken raakt
bij bepaalde soorten zware aanr ijdingen, die zouden kunnen lei-
den tot ernstig letsel voor de in zittenden. Ze werken samen met
de veiligheidsgordels om de kans op ernstig letsel te beperken.
1
2
3
4
UK AURIS_HB_OM_EE_OM12J21E.book Page 42 Monday, March 16, 2015 12:05 PM
Page 43 of 640
431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12J21E)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen van het SRS-airbagsysteem
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Side airbags voor
Curtain airbags
Controlelampje
PASSENGER AIR BAG
Waarschuwingslampje SRS
Sensoren aanrijding opzij
(achter) Bestuurdersairbag
Sensoren aanrijding opzij
(voor)
Gordelspanners en
spankrachtbegrenzers
Knie-airbag (indien aanwezig)
Sensoren frontale aanrijding
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
UK AURIS_HB_OM_EE_OM12J21E.book Page 43 Monday, March 16, 2015 12:05 PM

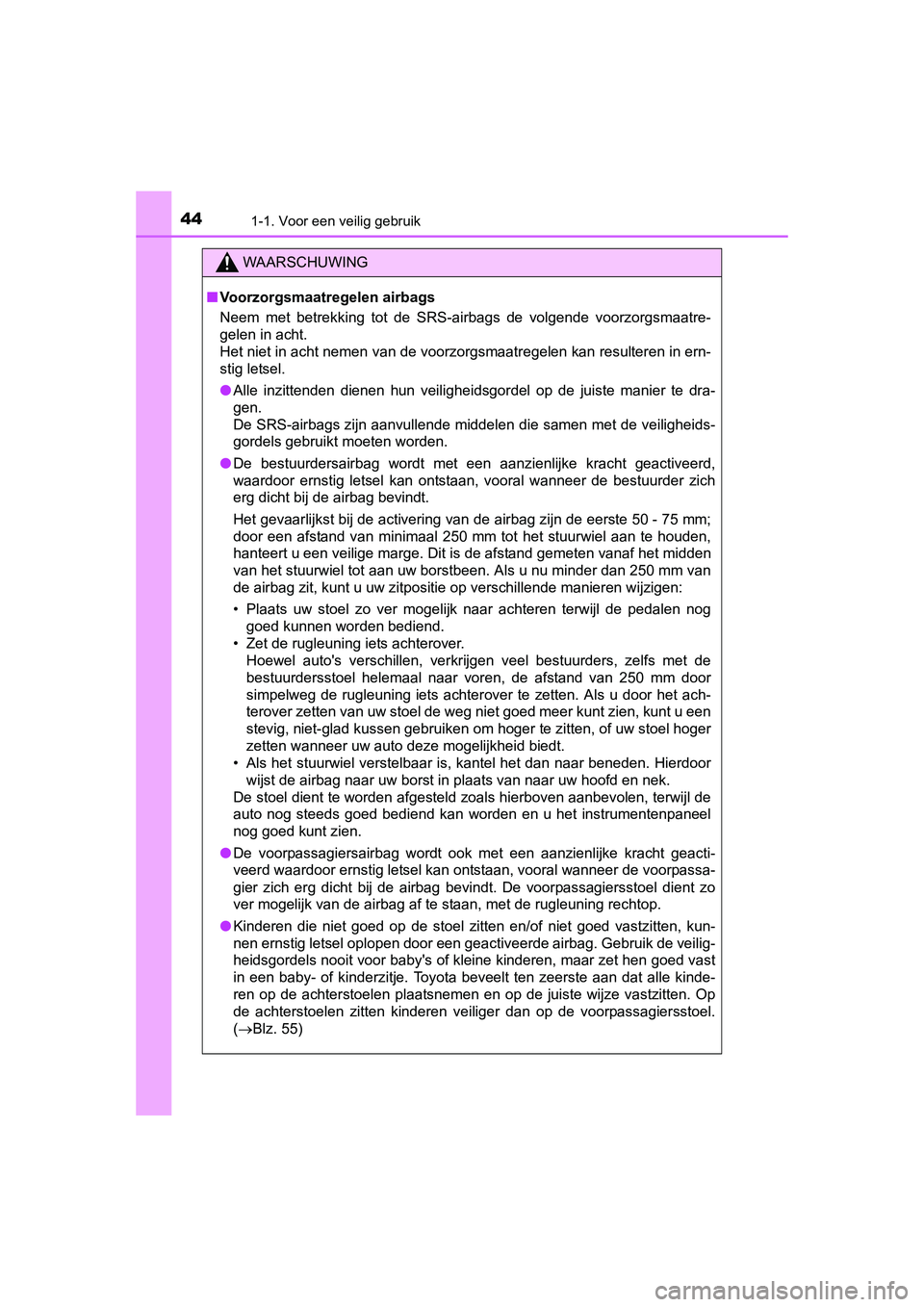

Page 44 of 640
441-1. Voor een veilig gebruik
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de SRS-airbags de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in ern-
stig letsel.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste manier te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veiligheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactiveerd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuurder zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen veel bestuurders, zelfs met de
bestuurdersstoel helemaal naar voren, de afstand van 250 mm door
simpelweg de rugleuning iets achterover te zetten. Als u door het ach-
terover zetten van uw stoel de weg niet goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken om hoger te zitten, of uw stoel hoger
zetten wanneer uw auto deze mogelijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en nek.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
auto nog steeds goed bediend kan worden en u het instrumentenpaneel
nog goed kunt zien.
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht geacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de voorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagiersstoel dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, ku\
n-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebruik de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en op de juiste wijze vastzitten. Op
de achterstoelen zitten kinderen veiliger dan op de voorpassagiersstoel.
(Blz. 55)
UK AURIS_HB_OM_EE_OM12J21E.book Page 44 Monday, March 16, 2015 12:05 PM

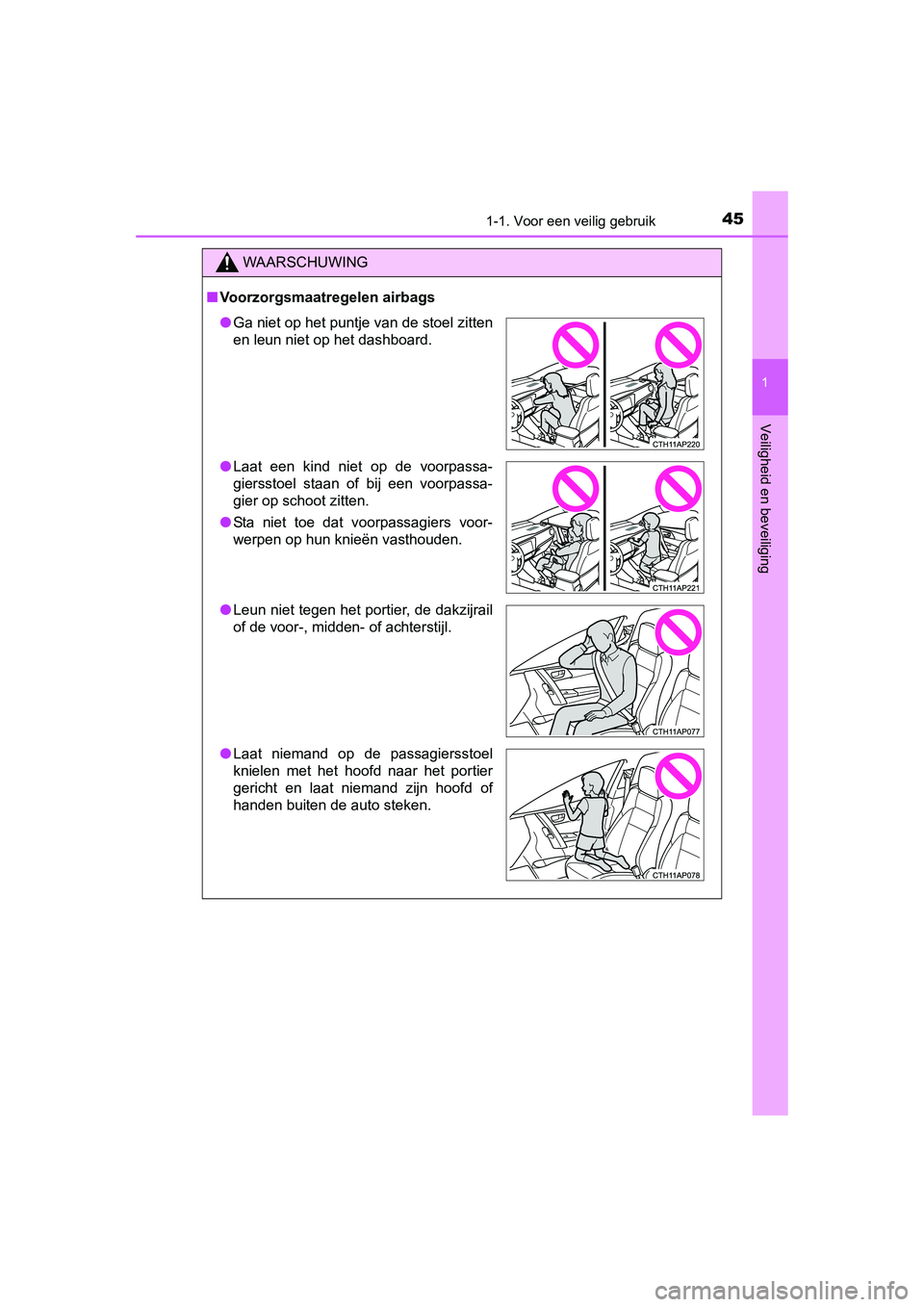

Page 45 of 640
451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
of de voor-, midden- of achterstijl.
● Laat niemand op de passagiersstoel
knielen met het hoofd naar het portier
gericht en laat niemand zijn hoofd of
handen buiten de auto steken.
UK AURIS_HB_OM_EE_OM12J21E.book Page 45 Monday, March 16, 2015 12:05 PM

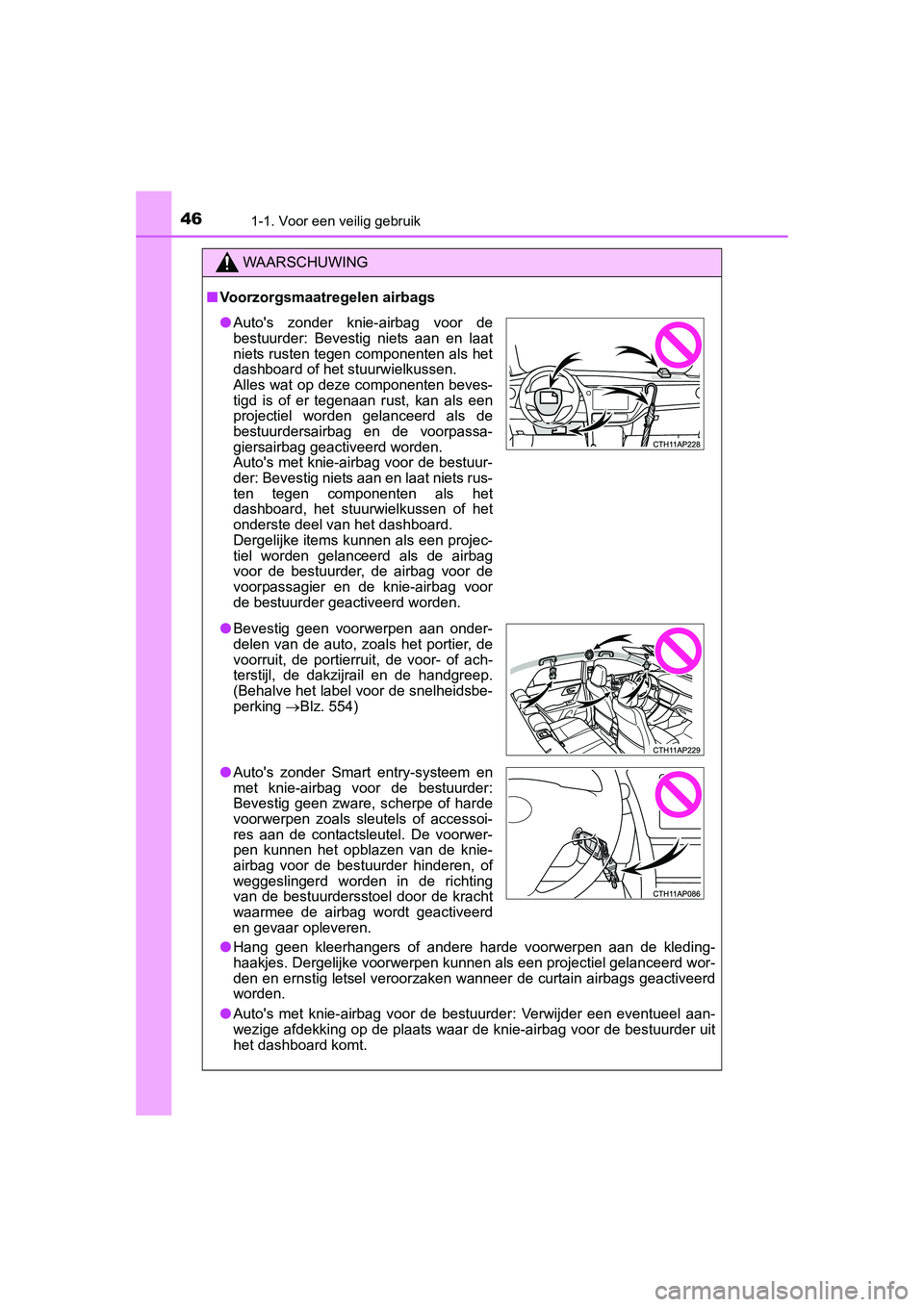

Page 46 of 640
461-1. Voor een veilig gebruik
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Hang geen kleerhangers of andere harde voorwerpen aan de kleding-
haakjes. Dergelijke voorwerpen kunnen als een projectiel gelanceerd wor-
den en ernstig letsel veroorzaken wanneer de curtain airbags geactiveerd
worden.
● Auto's met knie-airbag voor de bestuurder: Verwijder een eventueel aan-
wezige afdekking op de plaats waar de knie-airbag voor de bestuurder uit
het dashboard komt.
●Auto's zonder knie-airbag voor de
bestuurder: Bevestig niets aan en laat
niets rusten tegen componenten als het
dashboard of het stuurwielkussen.
Alles wat op deze componenten beves-
tigd is of er tegenaan rust, kan als een
projectiel worden gelanceerd als de
bestuurdersairbag en de voorpassa-
giersairbag geactiveerd worden.
Auto's met knie-airbag voor de bestuur-
der: Bevestig niets aan en laat niets rus-
ten tegen componenten als het
dashboard, het stuurwielkussen of het
onderste deel van het dashboard.
Dergelijke items kunnen als een projec-
tiel worden gelanceerd als de airbag
voor de bestuurder, de airbag voor de
voorpassagier en de knie-airbag voor
de bestuurder geactiveerd worden.
● Bevestig geen voorwerpen aan onder-
delen van de auto, zoals het portier, de
voorruit, de portierruit, de voor- of ach-
terstijl, de dakzijrail en de handgreep.
(Behalve het label voor de snelheidsbe-
perking Blz. 554)
● Auto's zonder Smart entry-systeem en
met knie-airbag voor de bestuurder:
Bevestig geen zware, scherpe of harde
voorwerpen zoals sleutels of accessoi-
res aan de contactsleutel. De voorwer-
pen kunnen het opblazen van de knie-
airbag voor de bestuurder hinderen, of
weggeslingerd worden in de richting
van de bestuurdersstoel door de kracht
waarmee de airbag wordt geactiveerd
en gevaar opleveren.
UK AURIS_HB_OM_EE_OM12J21E.book Page 46 Monday, March 16, 2015 12:05 PM

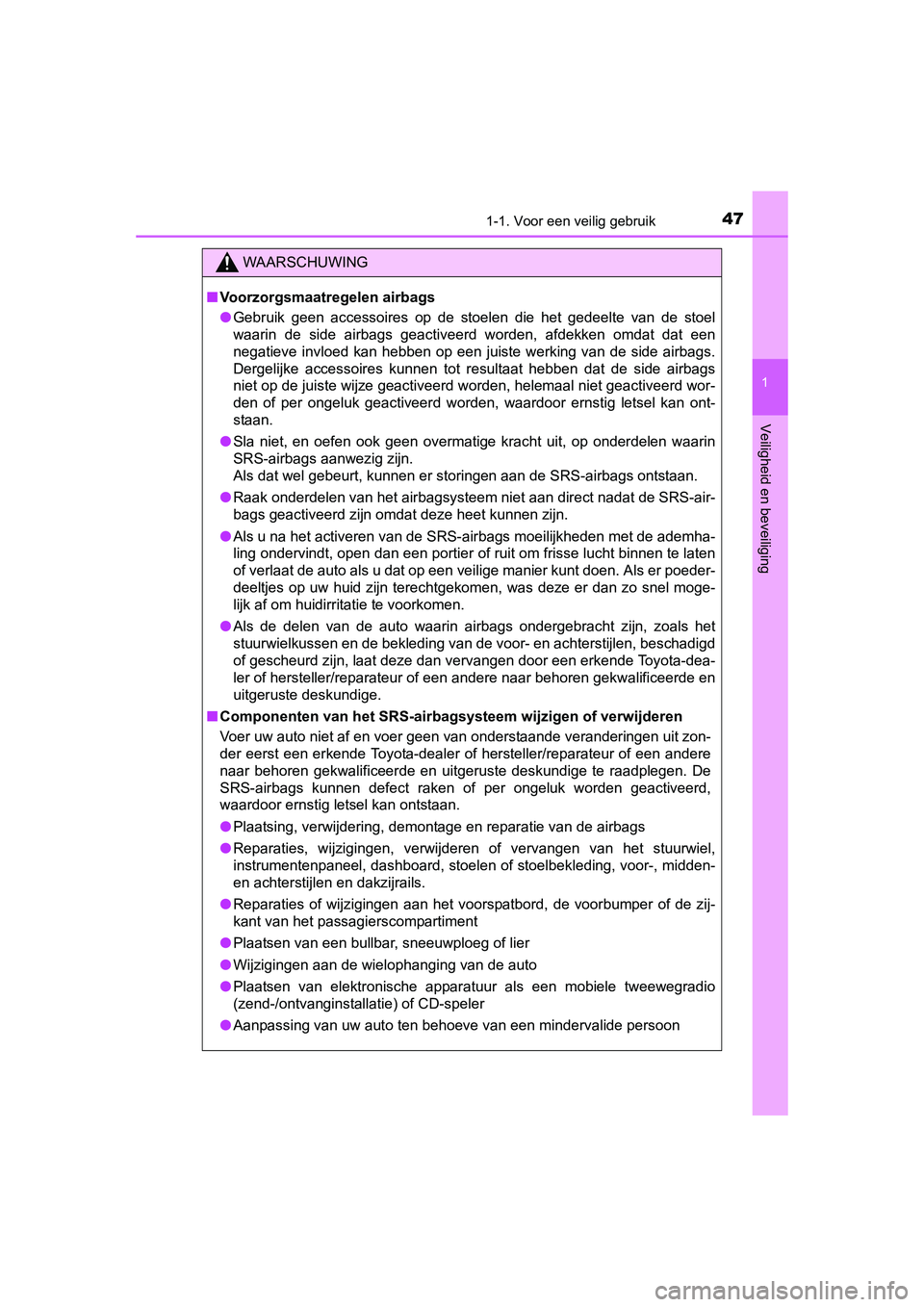

Page 47 of 640
471-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12J21E)
WAARSCHUWING
■Voorzorgsmaatregelen airbags
● Gebruik geen accessoires op de stoelen die het gedeelte van de stoel
waarin de side airbags geactiveerd worden, afdekken omdat dat een
negatieve invloed kan hebben op een juiste werking van de side airbags.
Dergelijke accessoires kunnen tot resultaat hebben dat de side airbags
niet op de juiste wijze geactiveerd worden, helemaal niet geactiveerd wor-
den of per ongeluk geactiveerd worden, waardoor ernstig letsel kan ont-
staan.
● Sla niet, en oefen ook geen overmatige kracht uit, op onderdelen waarin
SRS-airbags aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ontstaan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn omdat deze heet kunnen zijn.
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin airbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadig\
d
of gescheurd zijn, laat deze dan vervangen door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Componenten van het SRS-airb agsysteem wijzigen of verwijderen
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
SRS-airbags kunnen defect raken of per ongeluk worden geactiveerd,
waardoor ernstig letsel kan ontstaan.
● Plaatsing, verwijdering, demontage en reparatie van de airbags
● Reparaties, wijzigingen, verwijderen of vervangen van het stuurwiel,
instrumentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midden-
en achterstijlen en dakzijrails.
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper of de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparat uur als een mobiele tweewegradio
(zend-/ontvanginstallatie) of CD-speler
● Aanpassing van uw auto ten behoeve van een mindervalide persoon
UK AURIS_HB_OM_EE_OM12J21E.book Page 47 Monday, March 16, 2015 12:05 PM

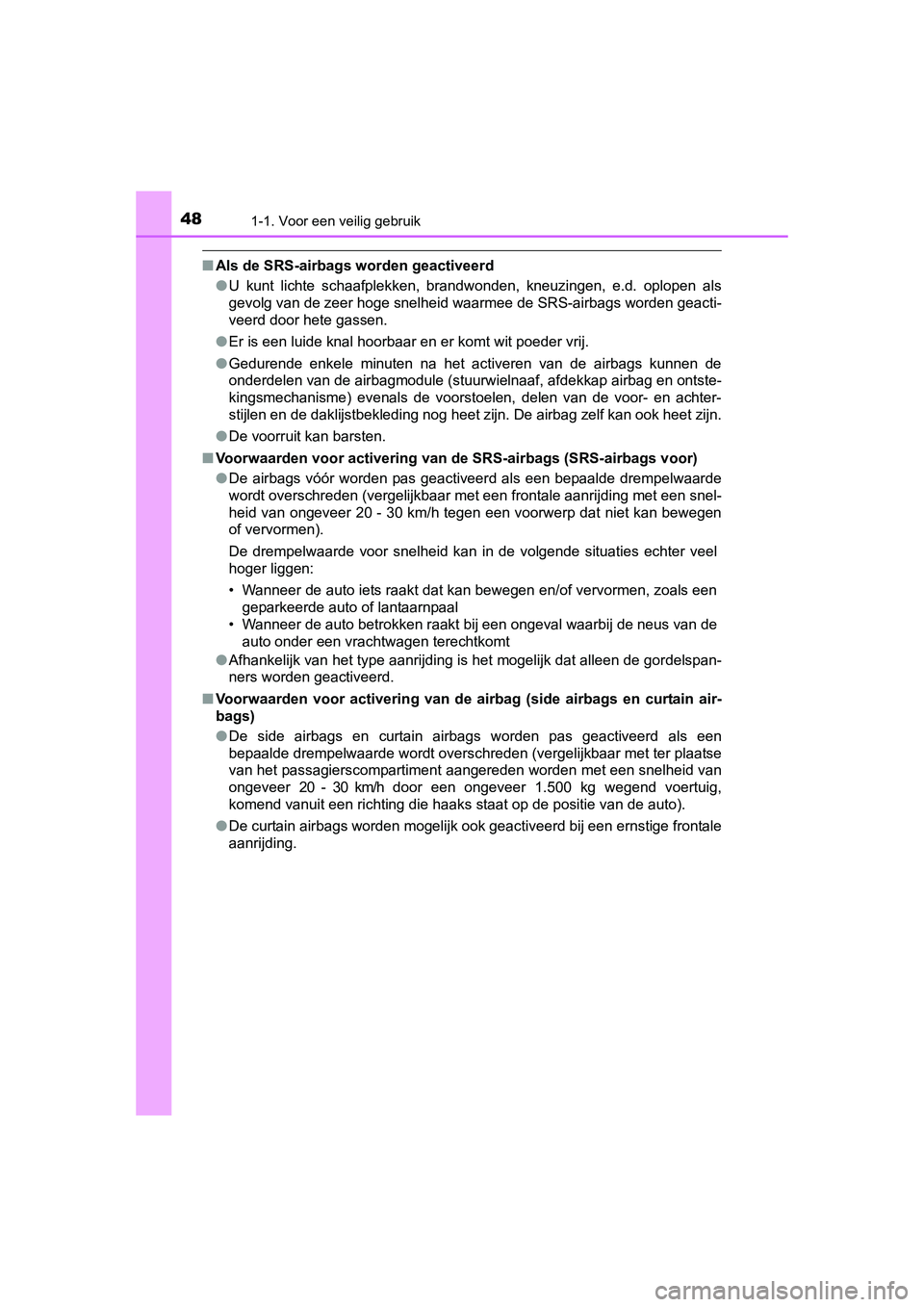

Page 48 of 640
481-1. Voor een veilig gebruik
UK AURIS_HB_EE (OM12J21E)
■Als de SRS-airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplopen als
gevolg van de zeer hoge snelheid waa rmee de SRS-airbags worden geacti-
veerd door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Gedurende enkele minuten na het activeren van de airbags kunnen de
onderdelen van de airbagmodule (stuurwi elnaaf, afdekkap airbag en ontste-
kingsmechanisme) evenals de voorstoelen, delen van de voor- en achter-
stijlen en de daklijstbekleding nog heet zijn. De airbag zelf kan ook heet zijn.
● De voorruit kan barsten.
■ Voorwaarden voor activer ing van de SRS-airbags (SRS-airbags voor)
● De airbags vóór worden pas geactiveerd als een bepaalde drempelwaarde
wordt overschreden (vergelijkbaar met een frontale aanrijding met een snel-
heid van ongeveer 20 - 30 km/h tegen een voorwerp dat niet kan bewegen
of vervormen).
De drempelwaarde voor snelheid kan in de volgende situaties echter veel
hoger liggen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zoals een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de
auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding is het mogelijk dat alleen de gordelspan-
ners worden geactiveerd.
■ Voorwaarden voor activering van de ai rbag (side airbags en curtain air-
bags)
● De side airbags en curtain airbags worden pas geactiveerd als een
bepaalde drempelwaarde wordt oversc hreden (vergelijkbaar met ter plaatse
van het passagierscompartiment aangereden worden met een snelheid van
ongeveer 20 - 30 km/h door een ongev eer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat op de positie van de auto).
● De curtain airbags worden mogelijk ook geactiveerd bij een ernstige frontale
aanrijding.
UK AURIS_HB_OM_EE_OM12J21E.book Page 48 Monday, March 16, 2015 12:05 PM

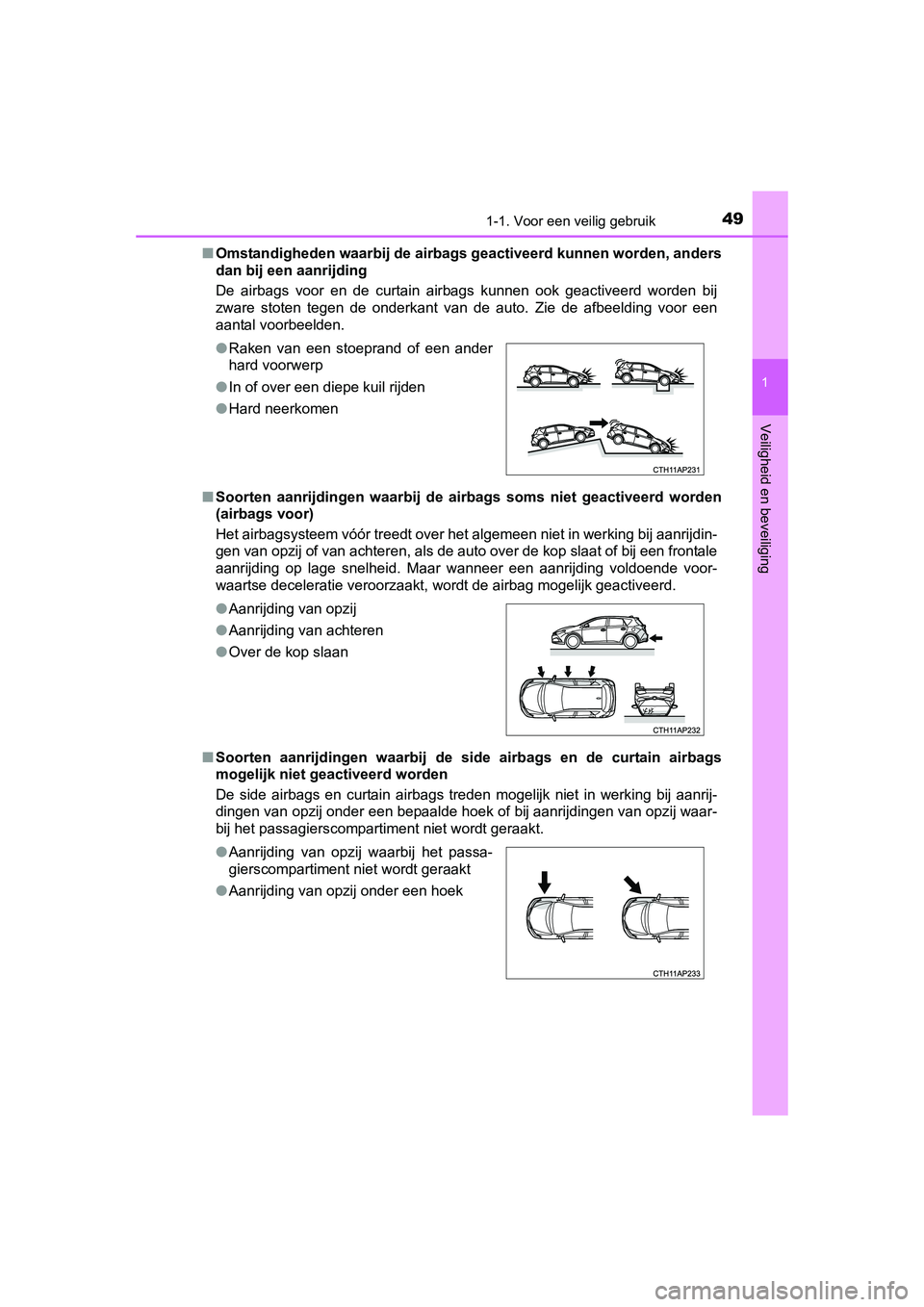

Page 49 of 640
491-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HB_EE (OM12J21E)■
Omstandigheden waarbij de airbags geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags kunnen ook geactiveerd worden bij
zware stoten tegen de onderkant van de auto. Zie de afbeelding voor een
aantal voorbeelden.
■ Soorten aanrijdingen waarbij de airb ags soms niet geactiveerd worden
(airbags voor)
Het airbagsysteem vóór treedt over het algemeen niet in werking bij aanrijdin-
gen van opzij of van achteren, als de auto over de kop slaat of bij een frontale
aanrijding op lage snelheid. Maar wanneer een aanrijding voldoende voor-
waartse deceleratie veroorzaakt, wordt de airbag mogelijk geactiveerd.
■ Soorten aanrijdingen waarbij de side airbags en de curtain airbags
mogelijk niet geactiveerd worden
De side airbags en curtain airbags treden mogelijk niet in werking bij aanrij-
dingen van opzij onder een bepaalde hoek of bij aanrijdingen van opzij waar-
bij het passagierscompartiment niet wordt geraakt. ● Raken van een stoeprand of een ander
hard voorwerp
● In of over een diepe kuil rijden
● Hard neerkomen
● Aanrijding van opzij
● Aanrijding van achteren
● Over de kop slaan
● Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
● Aanrijding van opzij onder een hoek
UK AURIS_HB_OM_EE_OM12J21E.book Page 49 Monday, March 16, 2015 12:05 PM

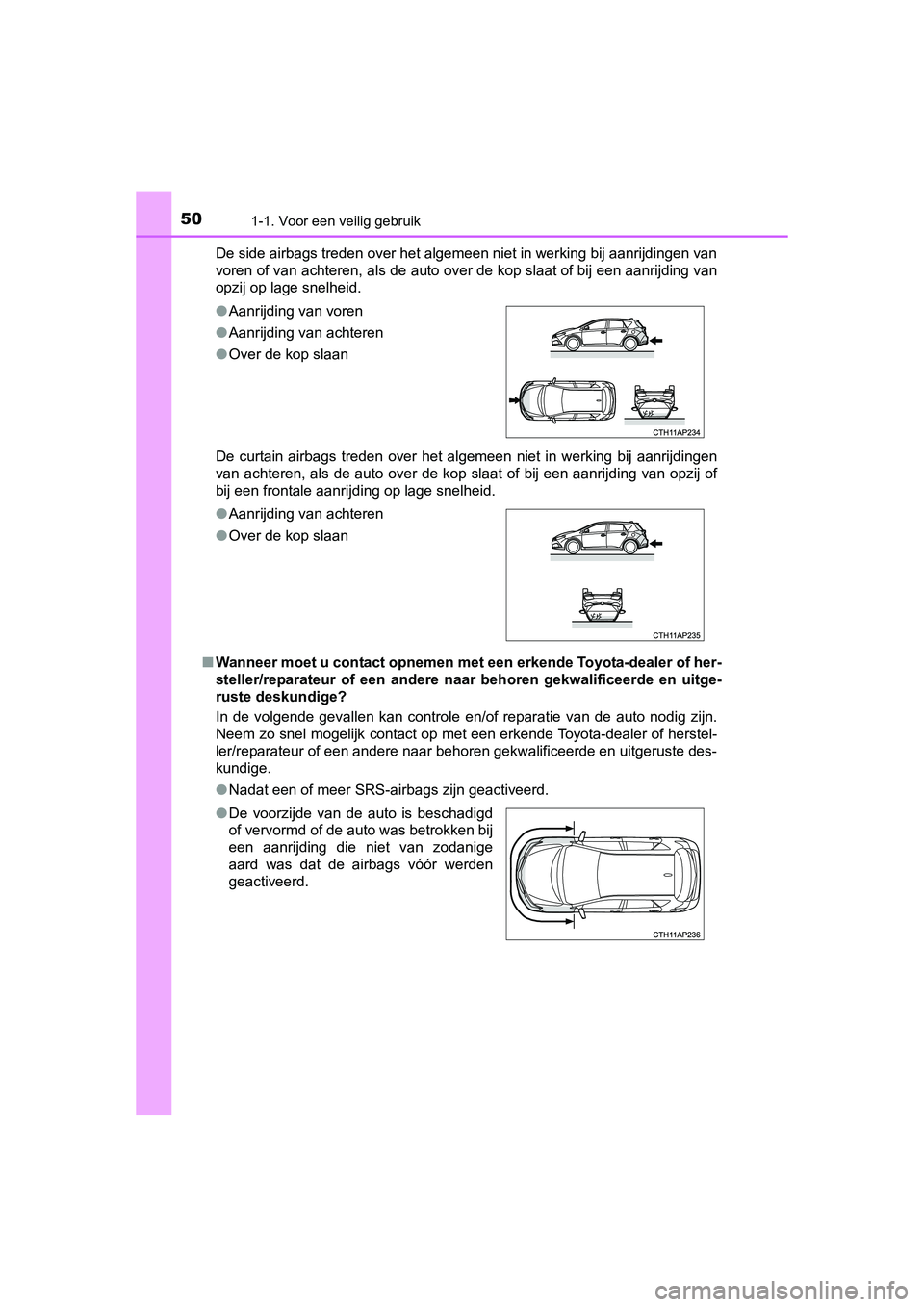

Page 50 of 640
501-1. Voor een veilig gebruik
UK AURIS_HB_EE (OM12J21E)De side airbags treden over het algemeen niet in werking bij aanrijdingen van
voren of van achteren, als de auto over de kop slaat of bij een aanrijding van
opzij op lage snelheid.
De curtain airbags treden over het algemeen niet in werking bij aanrijdingen
van achteren, als de auto over de kop slaat of bij een aanrijding van opzij of
bij een frontale aanrijding op lage snelheid.
■ Wanneer moet u contact opnemen met een erkende Toyota-dealer of her-
steller/reparateur of een andere n aar behoren gekwalificeerde en uitge-
ruste deskundige?
In de volgende gevallen kan controle en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Nadat een of meer SRS-airbags zijn geactiveerd.
●
Aanrijding van voren
● Aanrijding van achteren
● Over de kop slaan
● Aanrijding van achteren
● Over de kop slaan
● De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een aanrijding die niet van zodanige
aard was dat de airbags vóór werden
geactiveerd.
UK AURIS_HB_OM_EE_OM12J21E.book Page 50 Monday, March 16, 2015 12:05 PM
