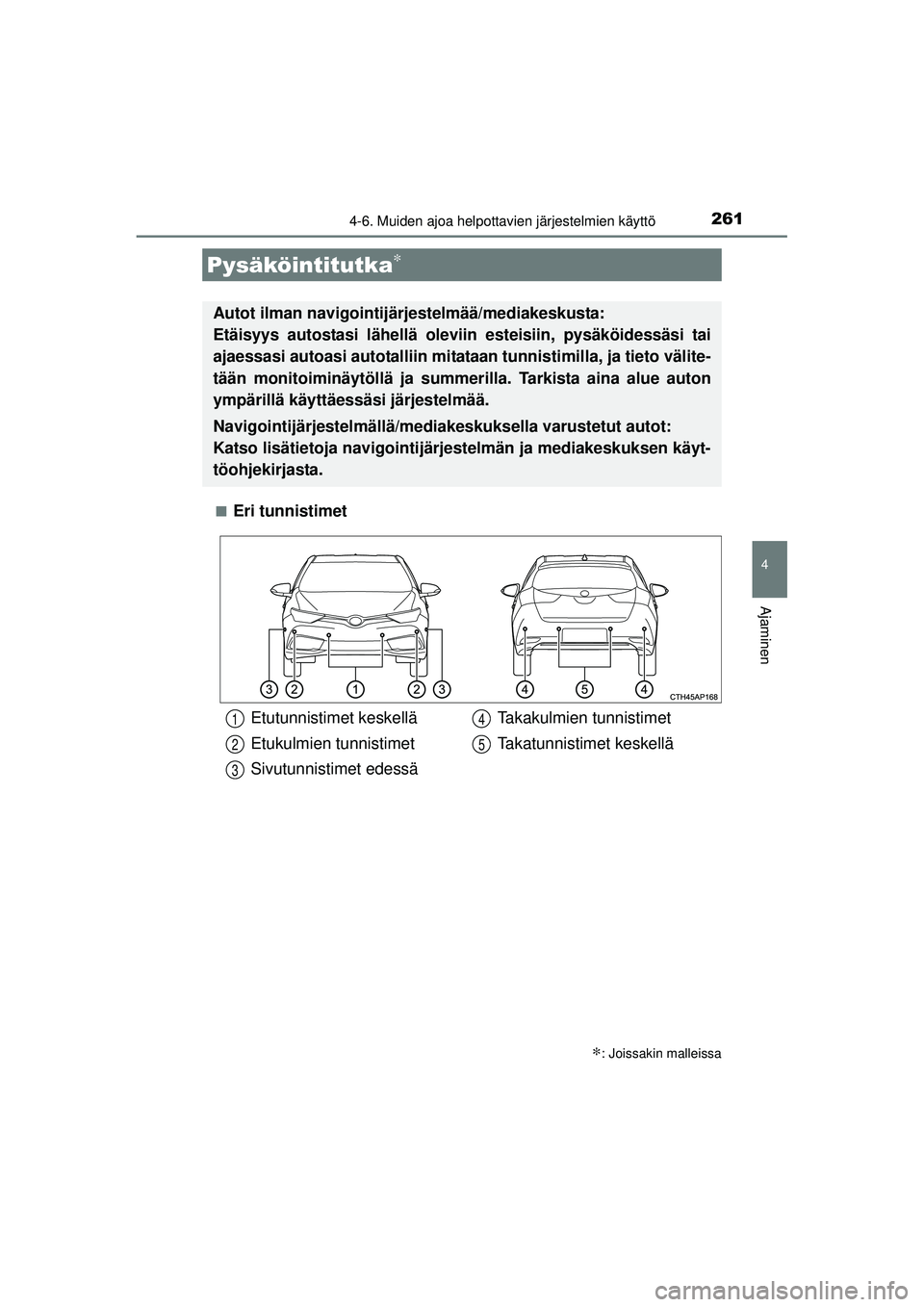

TOYOTA AURIS 2016 Omistajan Käsikirja (in Finnish)

2614-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
4
Ajaminen
■Eri tunnistimet
Pysäköintitutka∗
∗: Joissakin malleissa
Autot ilman navigointijärjestelmää/mediakeskusta:
Etäisyys autostasi lähellä oleviin esteisiin, pysäköidessäsi tai
ajaessasi autoasi autotalliin mitataan tunnistimilla, ja tieto välite-
tään monitoiminäytöllä ja summer illa. Tarkista aina alue auton
ympärillä käyttäessäsi järjestelmää.
Navigointijärjestelmällä/mediakeskuksella varustetut autot:
Katso lisätietoja navigointijärjestelmän ja mediakeskuksen käyt-
töohjekirjasta.
Etutunnistimet keskellä
Etukulmien tunnistimet
Sivutunnistimet edessä Takakulmien tunnistimet
Takatunnistimet keskellä1
2
3
4
5
OM12J21FI.book Page 261 Saturday, August 22, 2015 10:40 AM

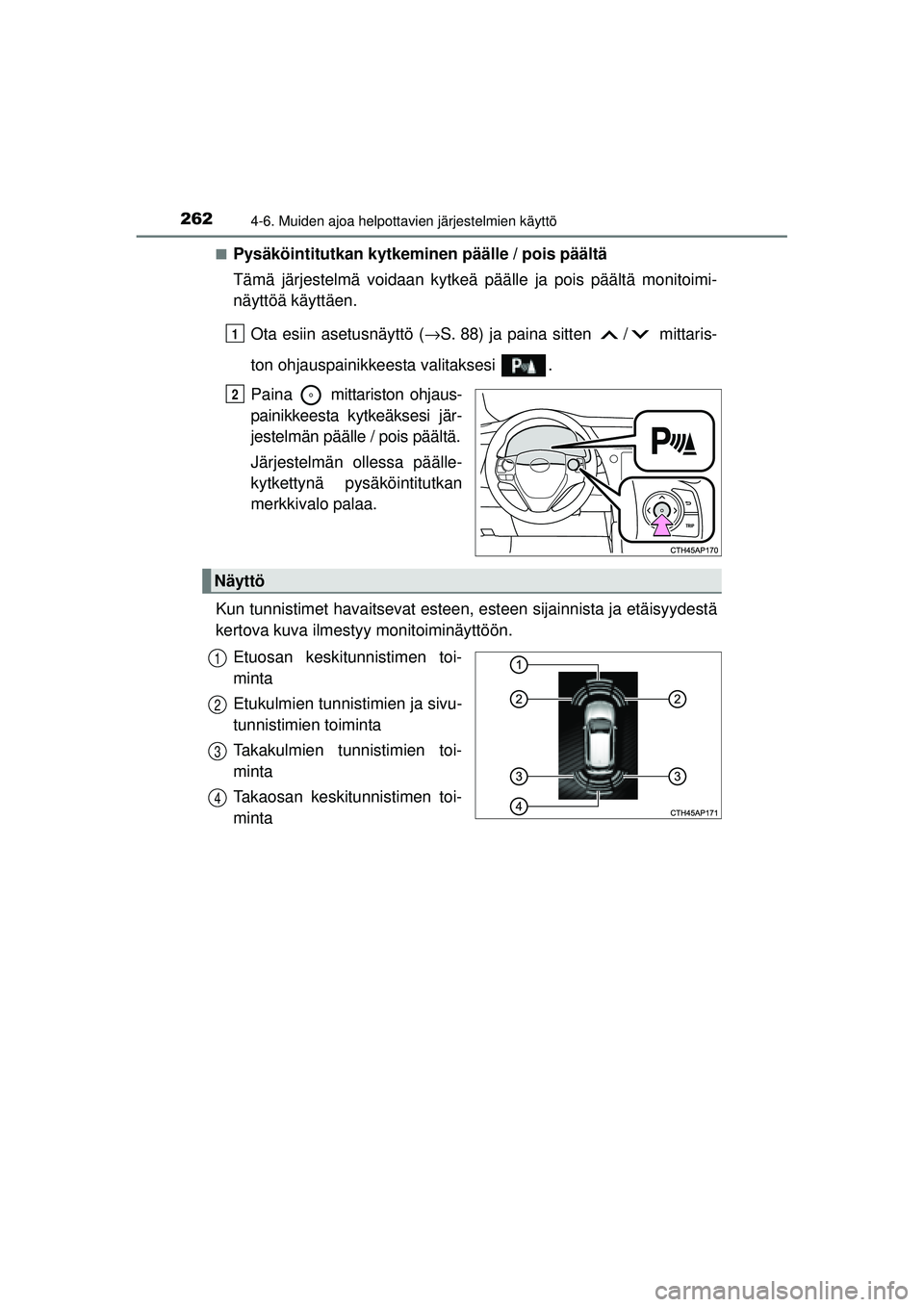

2624-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI■
Pysäköintitutkan kytkeminen päälle / pois päältä
Tämä järjestelmä voidaan kytkeä
päälle ja pois päältä monitoimi-
näyttöä käyttäen.
Ota esiin asetusnäyttö ( →S. 88) ja paina sitten / mittaris-
ton ohjauspainikkeesta valitaksesi .
Paina mittariston ohjaus-
painikkeesta kytkeäksesi jär-
jestelmän päälle / pois päältä.
Järjestelmän ollessa päälle-
kytkettynä pysäköintitutkan
merkkivalo palaa.
Kun tunnistimet havaitsevat esteen, esteen sijainnista ja etäisyydestä
kertova kuva ilmestyy monitoiminäyttöön.
Etuosan keskitunnistimen toi-
minta
Etukulmien tunnistimien ja sivu-
tunnistimien toiminta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen toi-
minta
1
2
Näyttö
1
2
3
4
OM12J21FI.book Page 262 Saturday, August 22, 2015 10:40 AM

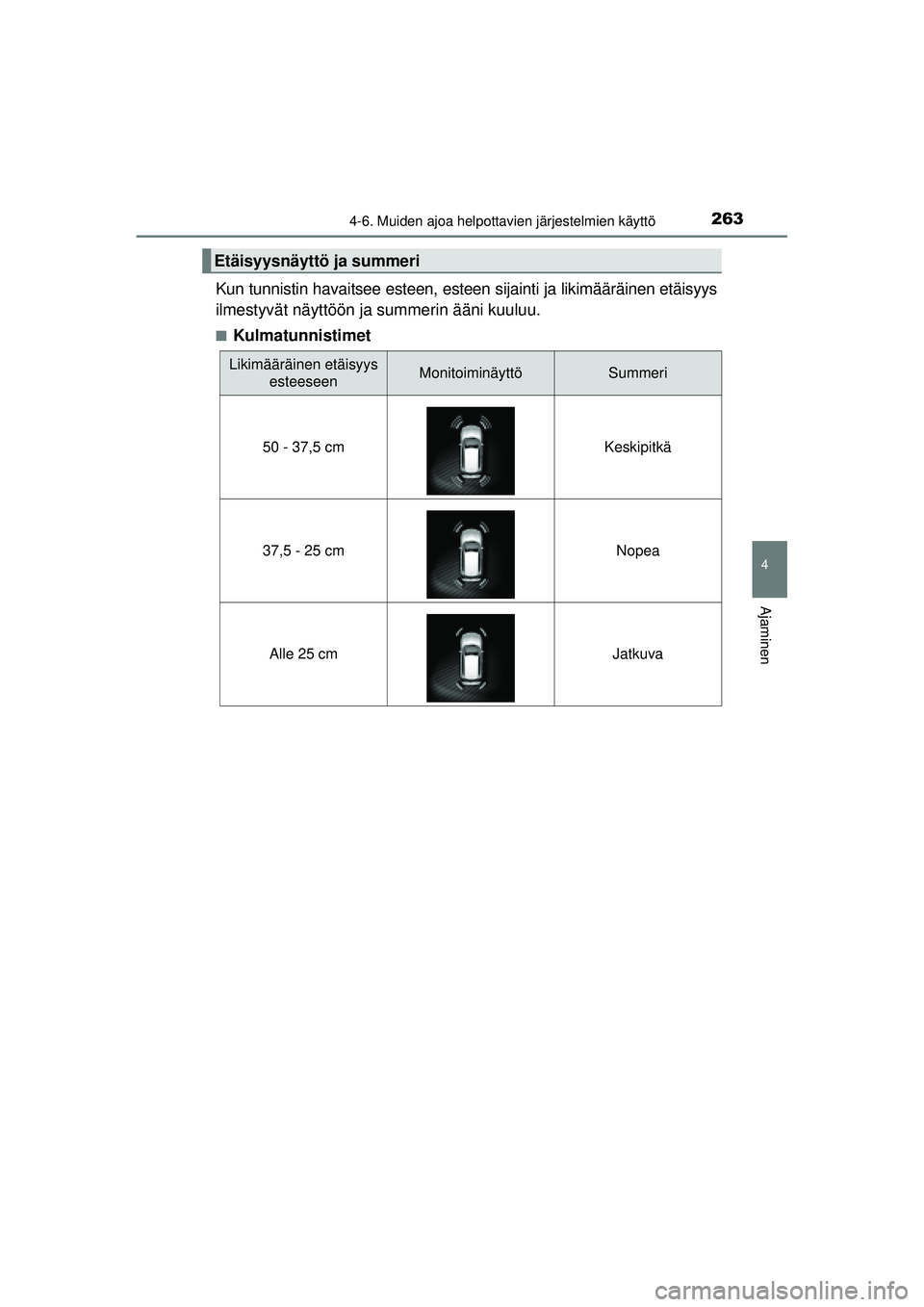

2634-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
4
Ajaminen
Kun tunnistin havaitsee esteen, esteen sijainti ja likimääräinen etäisyys
ilmestyvät näyttöön ja summerin ääni kuuluu.
■Kulmatunnistimet
Etäisyysnäyttö ja summeri
Likimääräinen etäisyys esteeseenMonitoiminäyttöSummeri
50 - 37,5 cm Keskipitkä
37,5 - 25 cm Nopea
Alle 25 cm Jatkuva
OM12J21FI.book Page 263 Saturday, August 22, 2015 10:40 AM

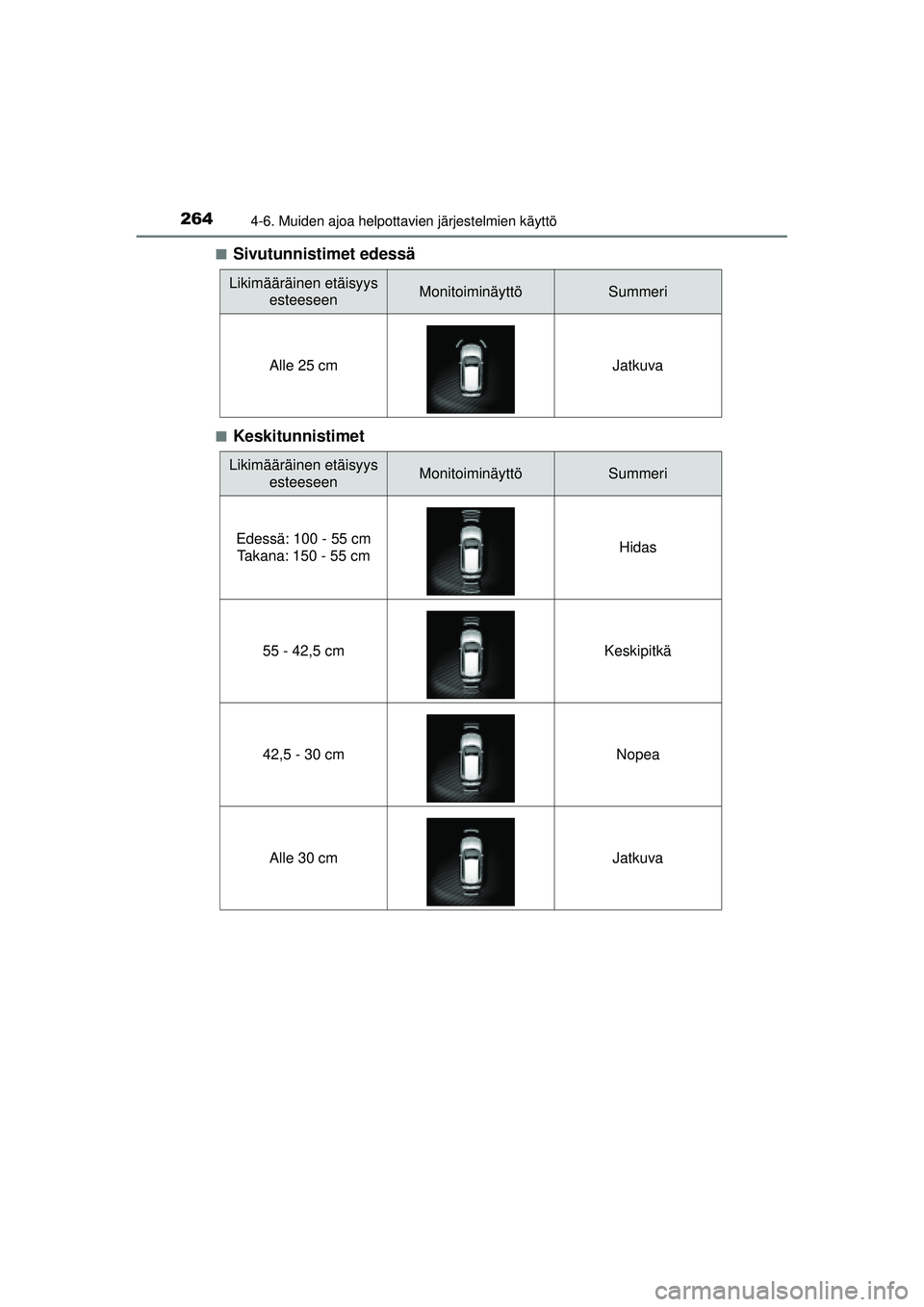

2644-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI■
Sivutunnistimet edessä
■Keskitunnistimet
Likimääräinen etäisyys
esteeseenMonitoiminäyttöSummeri
Alle 25 cm Jatkuva
Likimääräinen etäisyys esteeseenMonitoiminäyttöSummeri
Edessä: 100 - 55 cm Takana: 150 - 55 cm Hidas
55 - 42,5 cm Keskipitkä
42,5 - 30 cm Nopea Alle 30 cm Jatkuva
OM12J21FI.book Page 264 Saturday, August 22, 2015 10:40 AM

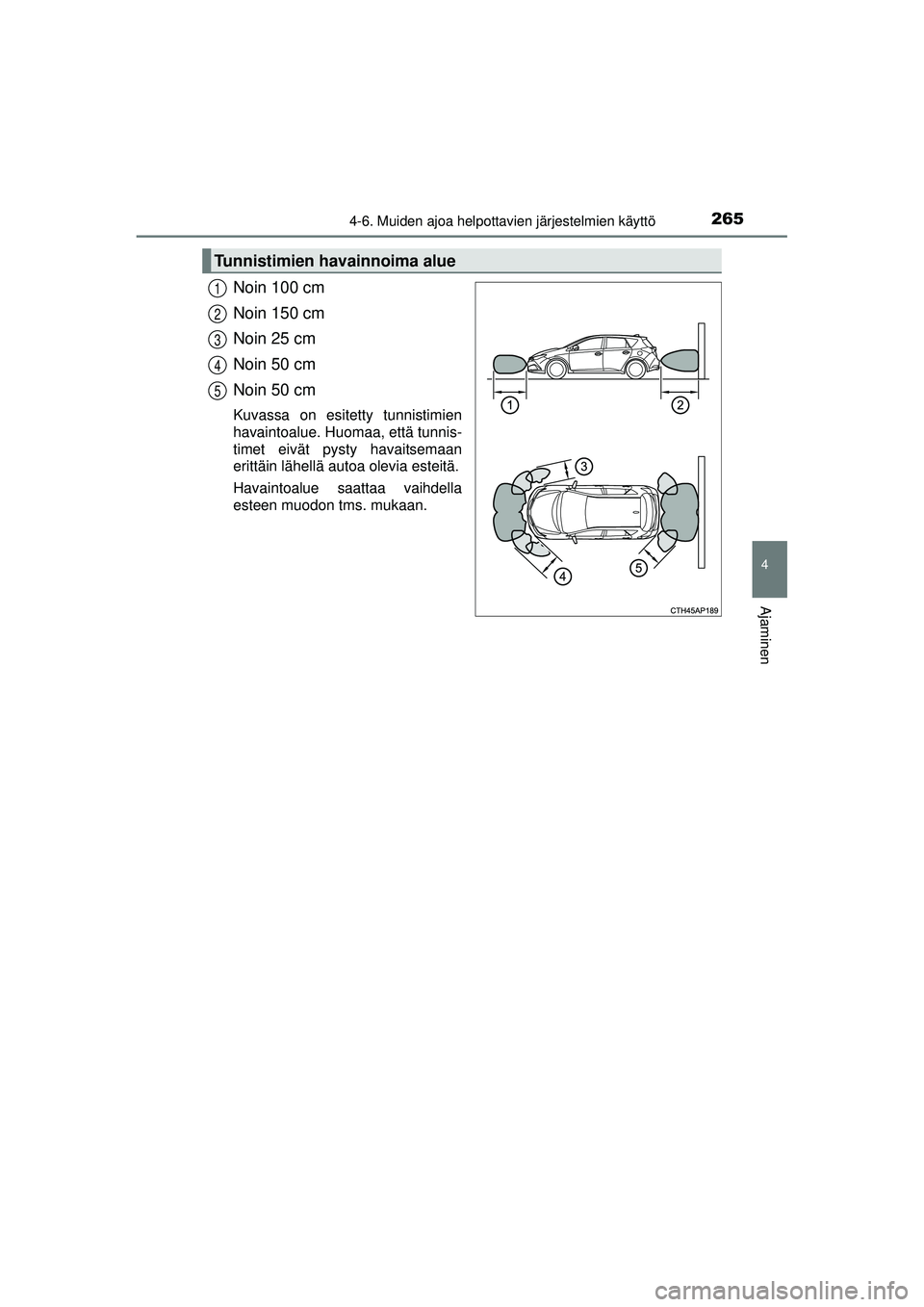

2654-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
4
Ajaminen
Noin 100 cm
Noin 150 cm
Noin 25 cm
Noin 50 cm
Noin 50 cm
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnis-
timet eivät pysty havaitsemaan
erittäin lähellä autoa olevia esteitä.
Havaintoalue saattaa vaihdella
esteen muodon tms. mukaan.
Tunnistimien havainnoima alue
1
2
3
4
5
OM12J21FI.book Page 265 Saturday, August 22, 2015 10:40 AM

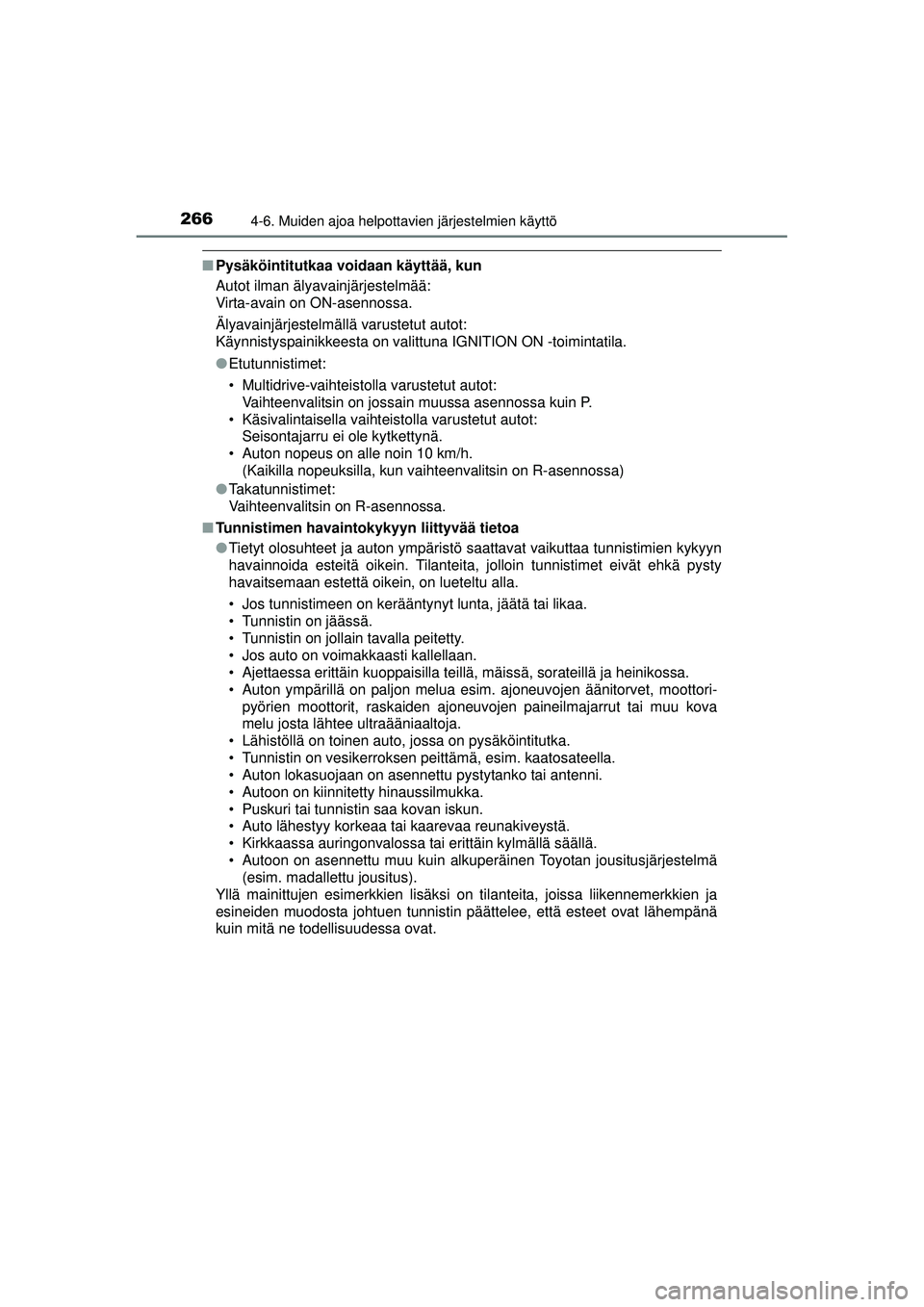

2664-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
■Pysäköintitutkaa voidaan käyttää, kun
Autot ilman älyavainjärjestelmää:
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot:
Käynnistyspainikkeesta on valittuna IGNITION ON -toimintatila.
●Etutunnistimet:
• Multidrive-vaihteistolla varustetut autot:
Vaihteenvalitsin on jossain muussa asennossa kuin P.
• Käsivalintaisella vaihteistolla varustetut autot: Seisontajarru ei ole kytkettynä.
• Auton nopeus on alle noin 10 km/h. (Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
● Takatunnistimet:
Vaihteenvalitsin on R-asennossa.
■ Tunnistimen havaintokykyyn liittyvää tietoa
●Tietyt olosuhteet ja auton ympäristö saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita, jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein, on lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jäätä tai likaa.
• Tunnistin on jäässä.
• Tunnistin on jollain tavalla peitetty.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottori-
pyörien moottorit, raskaiden ajoneuvojen paineilmajarrut tai muu kova
melu josta lähtee ultraääniaaltoja.
• Lähistöllä on toinen auto, jossa on pysäköintitutka.
• Tunnistin on vesikerroksen peittämä, esim. kaatosateella.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukka.
• Puskuri tai tunnistin saa kovan iskun.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa tai erittäin kylmällä säällä.
• Autoon on asennettu muu kuin alkuperäinen Toyotan jousitusjärjestelmä (esim. madallettu jousitus).
Yllä mainittujen esimerkkien lisäksi on tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
OM12J21FI.book Page 266 Saturday, August 22, 2015 10:40 AM

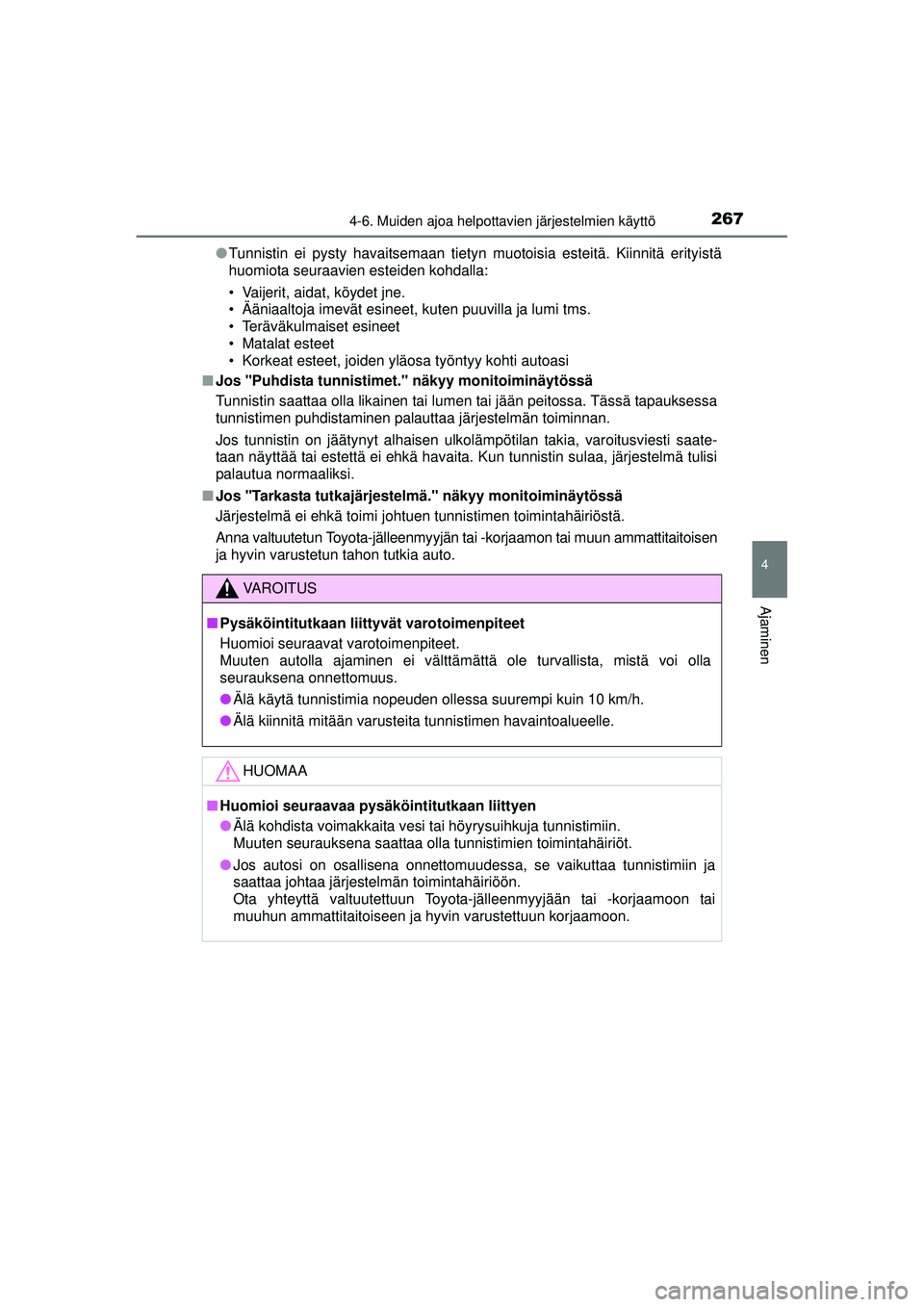

2674-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
4
Ajaminen
●Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
■ Jos "Puhdista tunnistime t." näkyy monitoiminäytössä
Tunnistin saattaa olla likainen tai lumen tai jään peitossa. Tässä tapauksessa
tunnistimen puhdistaminen palauttaa järjestelmän toiminnan.
Jos tunnistin on jäätynyt alhaisen ulkolämpötilan takia, varoitusviesti saate-
taan näyttää tai estettä ei ehkä havaita. Kun tunnistin sulaa, järjestelmä tulisi
palautua normaaliksi.
■ Jos "Tarkasta tutkajärjestel mä." näkyy monitoiminäytössä
Järjestelmä ei ehkä toimi johtuen tunnistimen toimintahäiriöstä.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen
ja hyvin varustetun tahon tutkia auto.
VAROITUS
■ Pysäköintitutkaan liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Muuten autolla ajaminen ei välttämättä ole turvallista, mistä voi olla
seurauksena onnettomuus.
● Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
● Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
■Huomioi seuraavaa pysäk öintitutkaan liittyen
● Älä kohdista voimakkaita vesi tai höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnistimien toimintahäiriöt.
● Jos autosi on osallisena onnettomuudessa, se vaikuttaa tunnistimiin ja
saattaa johtaa järjestelmän toimintahäiriöön.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
OM12J21FI.book Page 267 Saturday, August 22, 2015 10:40 AM

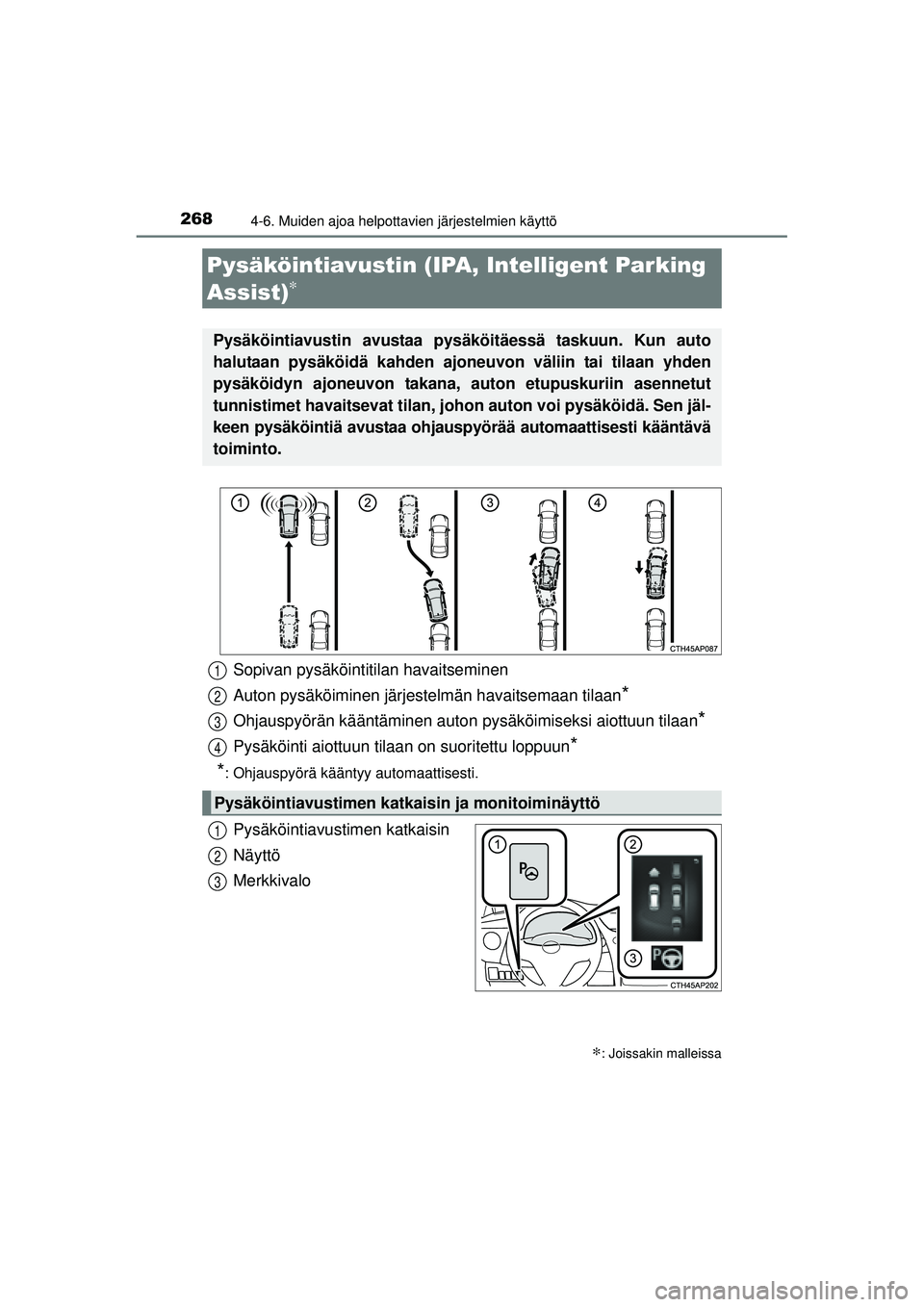

2684-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
Pysäköintiavustimen katkaisin
Näyttö
Merkkivalo
Pysäköintiavustin (IPA, Intelligent Parking
Assist)
∗
∗: Joissakin malleissa
Pysäköintiavustin avustaa pysäköitäessä taskuun. Kun auto
halutaan pysäköidä kahden ajoneuvon väliin tai tilaan yhden
pysäköidyn ajoneuvon takana, auton etupuskuriin asennetut
tunnistimet havaitsevat tilan, johon auton voi pysäköidä. Sen jäl-
keen pysäköintiä avustaa ohjauspyörää automaattisesti kääntävä
toiminto.
Sopivan pysäköintitilan havaitseminen
Auton pysäköiminen järjestelmän havaitsemaan tilaan
*
Ohjauspyörän kääntäminen auton pysäköimiseksi aiottuun tilaan*
Pysäköinti aiottuun tilaan on suoritettu loppuun*
*
: Ohjauspyörä kääntyy automaattisesti.
Pysäköintiavustimen katka isin ja monitoiminäyttö
1
2
3
4
1
2
3
OM12J21FI.book Page 268 Saturday, August 22, 2015 10:40 AM

2694-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
4
Ajaminen
Käytä pysäköintiavustinta monitoiminäytön ja summerin mukaisesti.
Järjestelmä havaitsee etumatkustajan puolella olevat pysäköintitilat ja
avustaa auton pysäköinnissä järjestelmän havaitsemaan tilaan.
Jos pysäköit tilaan, joka sijaitsee kulj ettajan puolella, siirrä suuntavalovipua
osoittaaksesi auton kääntymisaikeet kuljettajan puolelle. Jätä suuntavalo-
vipu siihen asentoon, kunnes automaattinen ohjaustoiminto käynnistyy.
Kytke pysäköintiavustimen kat-
kaisin päälle auton nopeuden
ollessa korkeintaan 30 km/h.
Järjestelmän käynnistyttyä moni-
toiminäyttö vaihtuu pysäköintitilan
tunnistusnäytöksi.
Aja autoa säilyttäen noin 1 m
etäisyys pysäköityihin ajoneu-
voihin.
Aja autoa pysäköit yihin ajoneuvoi-
hin ja reunakivetykseen nähden niin
samansuuntaisesti kuin mahdollista.
Jos auton nopeus on alhainen,
järjestelmä pystyy paremmin
pysäköimään samansuuntaisesti
pysäköityihin ajoneuvoihin tai reu-
nakivetykseen nähden. Auto myös
sijoittuu paremmin pysäköityjen
ajoneuvojen väliseen pysäköintiti-
laan.
Järjestelmä havaitsee riittäväksi
pysäköintitilaksi sellaisen alueen,
joka on pituudeltaan auton pituus
lisättynä noin yhdellä metrillä.
Aja autoa korkeintaan 30 km/h nopeudella.
Pysäköintiavustimen käyttö
1
Noin 1 m
2
OM12J21FI.book Page 269 Saturday, August 22, 2015 10:40 AM

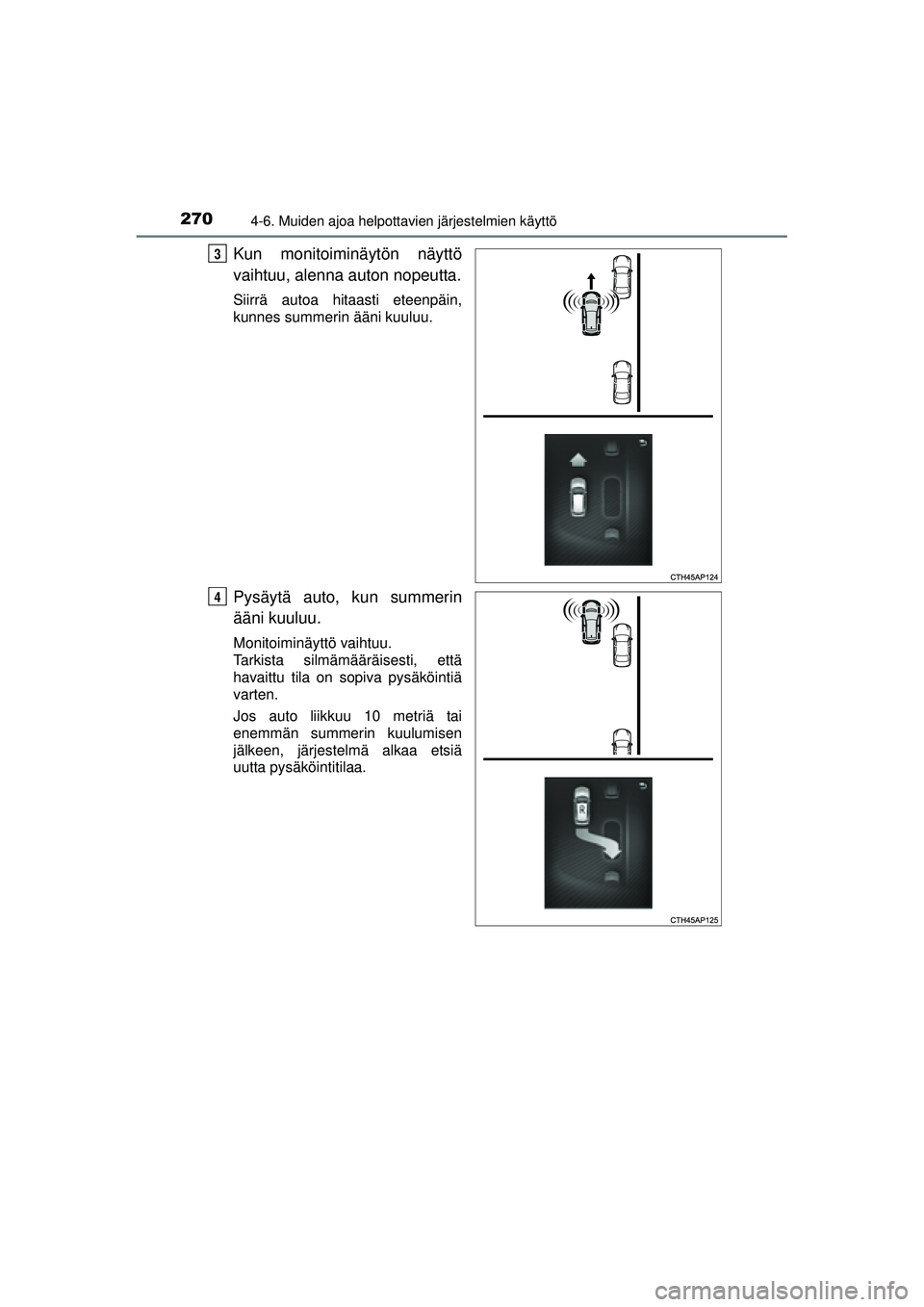

2704-6. Muiden ajoa helpottavien järjestelmien käyttö
OM12J21FI
Kun monitoiminäytön näyttö
vaihtuu, alenna auton nopeutta.
Siirrä autoa hitaasti eteenpäin,
kunnes summerin ääni kuuluu.
Pysäytä auto, kun summerin
ääni kuuluu.
Monitoiminäyttö vaihtuu.
Tarkista silmämääräisesti, että
havaittu tila on sopiva pysäköintiä
varten.
Jos auto liikkuu 10 metriä tai
enemmän summerin kuulumisen
jälkeen, järjestelmä alkaa etsiä
uutta pysäköintitilaa.
3
4
OM12J21FI.book Page 270 Saturday, August 22, 2015 10:40 AM
