TOYOTA AURIS 2017 Betriebsanleitungen (in German)

2614-5. Toyota Safety Sense
4
Fahren
UK_AURIS_HV_HB_EM (OM12L09M)

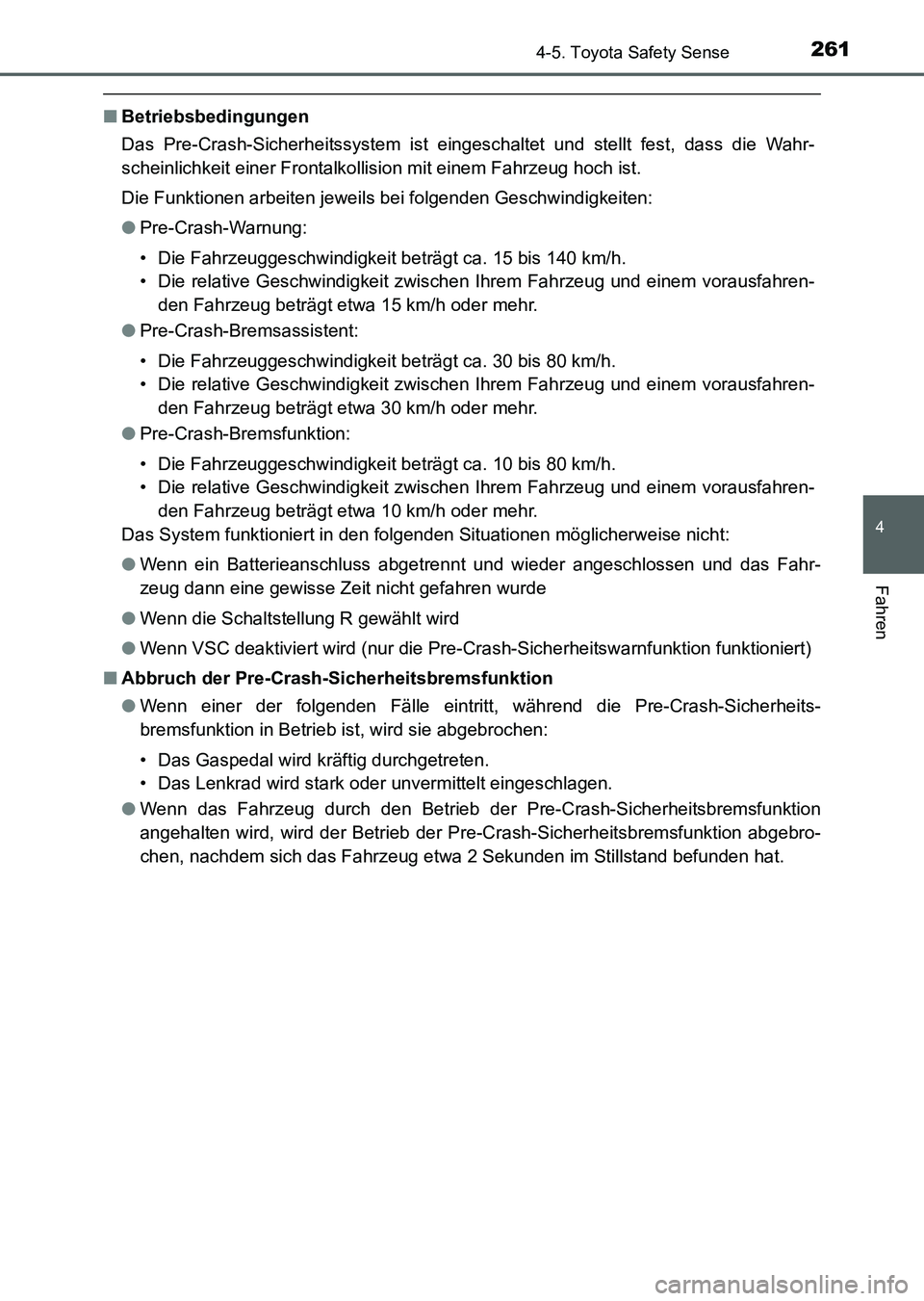

■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist eingeschaltet und stellt fest, dass die Wahr-
scheinlichkeit einer Frontalkollision mit einem Fahrzeug hoch ist.
Die Funktionen arbeiten jeweils bei folgenden Geschwindigkeiten:
●Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt ca. 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 15 km/h oder mehr.
●Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt ca. 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 30 km/h oder mehr.
●Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt ca. 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 10 km/h oder mehr.
Das System funktioniert in den folgenden Situationen möglicherweise nicht:
●Wenn ein Batterieanschluss abgetrennt und wieder angeschlossen und das Fahr-
zeug dann eine gewisse Zeit nicht gefahren wurde
●Wenn die Schaltstellung R gewählt wird
●Wenn VSC deaktiviert wird (nur die Pre-Crash-Sicherheitswarnfunktion funktioniert)
■Abbruch der Pre-Crash-Sicherheitsbremsfunktion
●Wenn einer der folgenden Fälle eintritt, während die Pre-Crash-Sicherheits-
bremsfunktion in Betrieb ist, wird sie abgebrochen:
• Das Gaspedal wird kräftig durchgetreten.
• Das Lenkrad wird stark oder unvermittelt eingeschlagen.
●Wenn das Fahrzeug durch den Betrieb der Pre-Crash-Sicherheitsbremsfunktion
angehalten wird, wird der Betrieb der Pre-Crash-Sicherheitsbremsfunktion abgebro-
chen, nachdem sich das Fahrzeug etwa 2 Sekunden im Stillstand befunden hat.
UK AURIS_HV_HB_OM_German_OM12L09M.book 261 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2624-5. Toyota Safety Sense

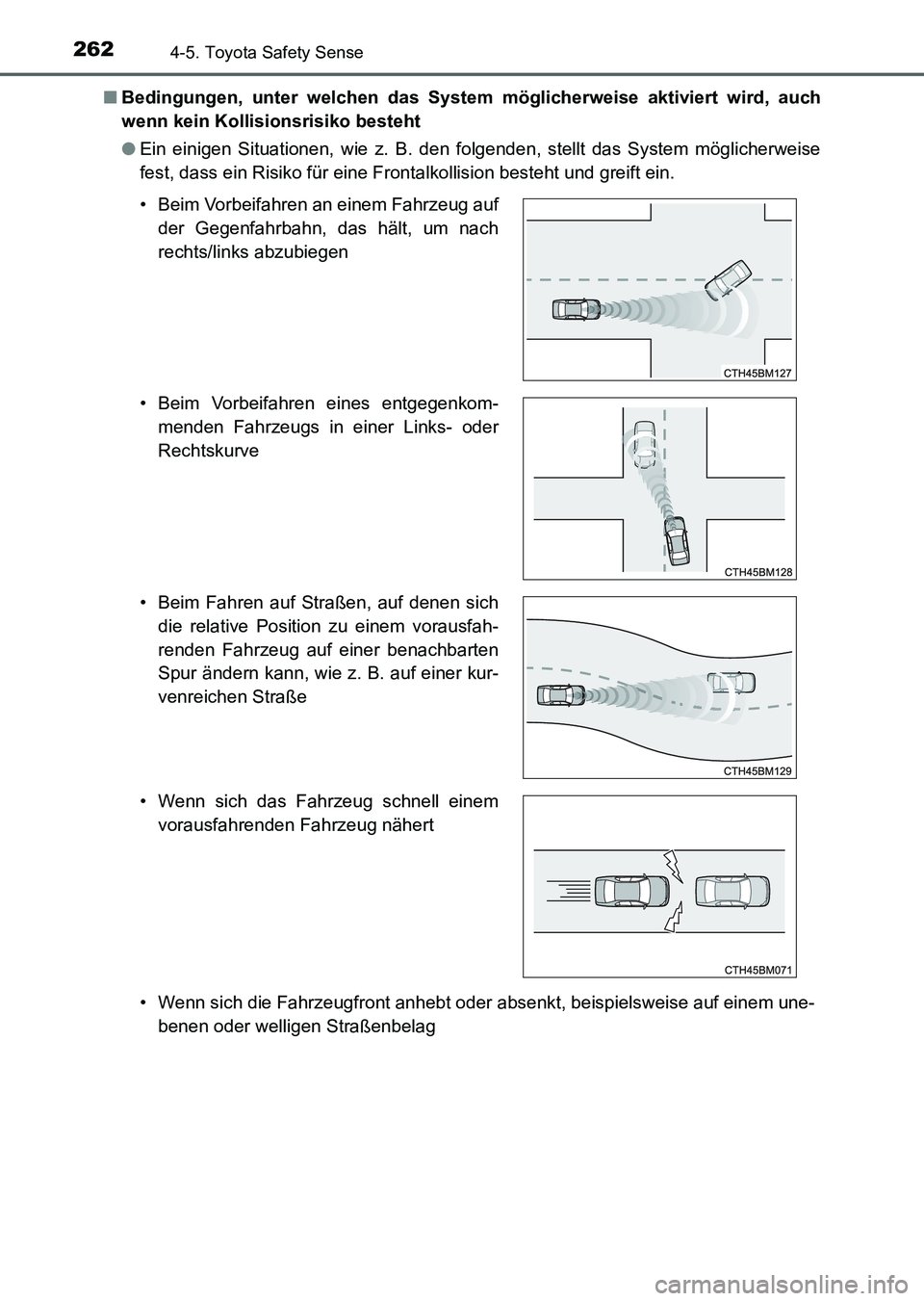

UK_AURIS_HV_HB_EM (OM12L09M)■Bedingungen, unter welchen das System möglicherweise aktiviert wird, auch
wenn kein Kollisionsrisiko besteht
●Ein einigen Situationen, wie z. B. den folgenden, stellt das System möglicherweise
fest, dass ein Risiko für eine Frontalkollision besteht und greift ein.
• Wenn sich die Fahrzeugfront anhebt oder absenkt, beispielsweise auf einem une-
benen oder welligen Straßenbelag • Beim Vorbeifahren an einem Fahrzeug auf
der Gegenfahrbahn, das hält, um nach
rechts/links abzubiegen
• Beim Vorbeifahren eines entgegenkom-
menden Fahrzeugs in einer Links- oder
Rechtskurve
• Beim Fahren auf Straßen, auf denen sich
die relative Position zu einem vorausfah-
renden Fahrzeug auf einer benachbarten
Spur ändern kann, wie z. B. auf einer kur-
venreichen Straße
• Wenn sich das Fahrzeug schnell einem
vorausfahrenden Fahrzeug nähert
UK AURIS_HV_HB_OM_German_OM12L09M.book 262 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2634-5. Toyota Safety Sense
4
Fahren

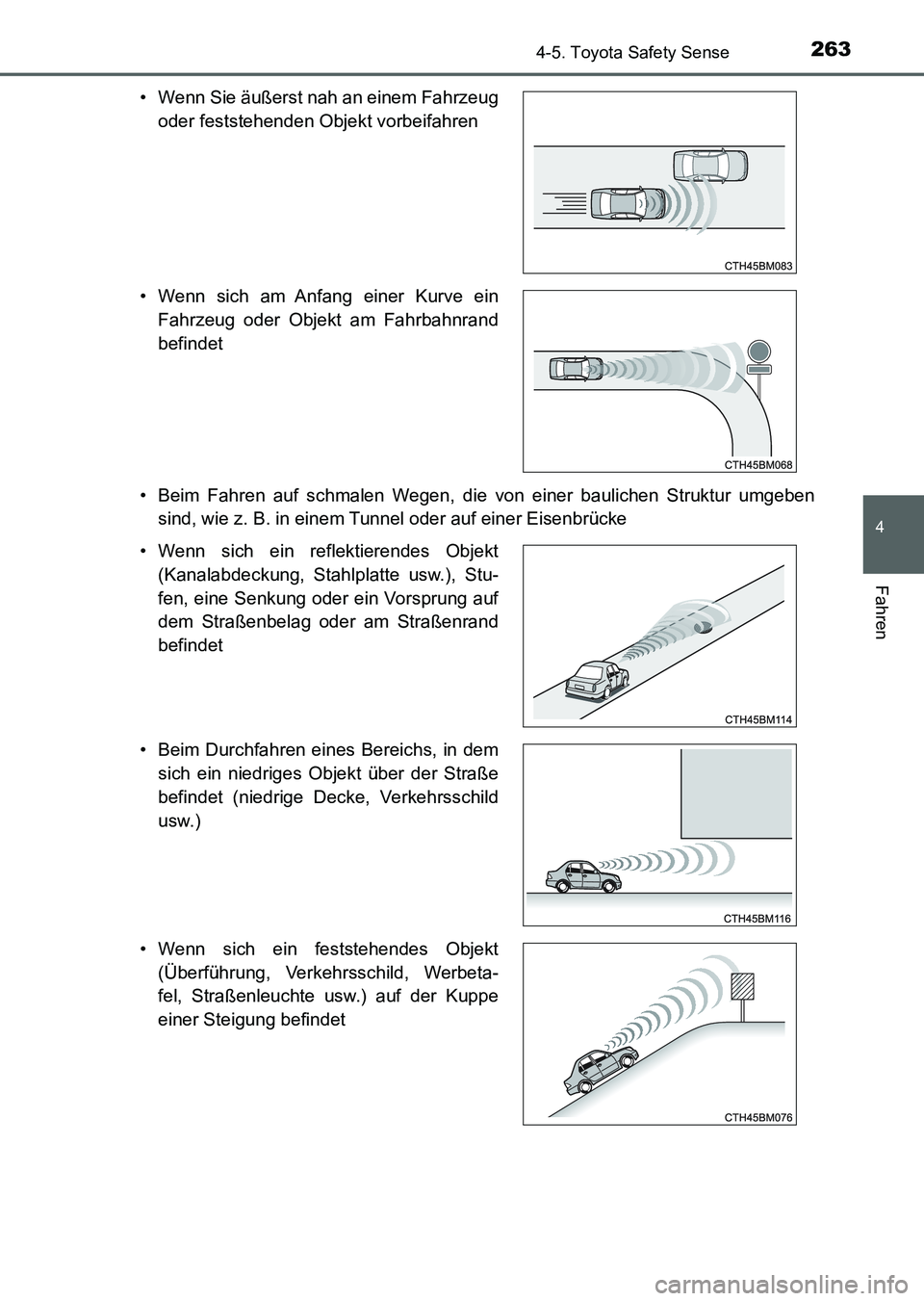

UK_AURIS_HV_HB_EM (OM12L09M)• Beim Fahren auf schmalen Wegen, die von einer baulichen Struktur umgeben
sind, wie z. B. in einem Tunnel oder auf einer Eisenbrücke • Wenn Sie äußerst nah an einem Fahrzeug
oder feststehenden Objekt vorbeifahren
• Wenn sich am Anfang einer Kurve ein
Fahrzeug oder Objekt am Fahrbahnrand
befindet
• Wenn sich ein reflektierendes Objekt
(Kanalabdeckung, Stahlplatte usw.), Stu-
fen, eine Senkung oder ein Vorsprung auf
dem Straßenbelag oder am Straßenrand
befindet
• Beim Durchfahren eines Bereichs, in dem
sich ein niedriges Objekt über der Straße
befindet (niedrige Decke, Verkehrsschild
usw.)
• Wenn sich ein feststehendes Objekt
(Überführung, Verkehrsschild, Werbeta-
fel, Straßenleuchte usw.) auf der Kuppe
einer Steigung befindet
UK AURIS_HV_HB_OM_German_OM12L09M.book 263 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2644-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12L09M)• Beim Waschen in einer Autowaschanlage
• Wenn Straßen oder Wände Muster oder Farbgebungen aufweisen, die mit einem
Fahrzeug verwechselt werden können • Wenn sich das Fahrzeug schnell der
Schranke einer elektronischen Maut-
stelle, einer Parkplatzschranke oder einer
anderen Absperrung nähert, die sich öff-
net und schließt
• Beim Annähern an ein tief hängendes
Objekt, das mit dem Fahrzeug in Kontakt
kommen kann, wie z. B. ein Banner, Äste
oder dichtes Gras
• Wenn das Fahrzeug von Wasser, Schnee,
Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Fahren durch Dampf oder Rauch
• Wenn der vordere Teil des Fahrzeugs
angehoben oder abgesenkt ist
UK AURIS_HV_HB_OM_German_OM12L09M.book 264 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2654-5. Toyota Safety Sense
4
Fahren

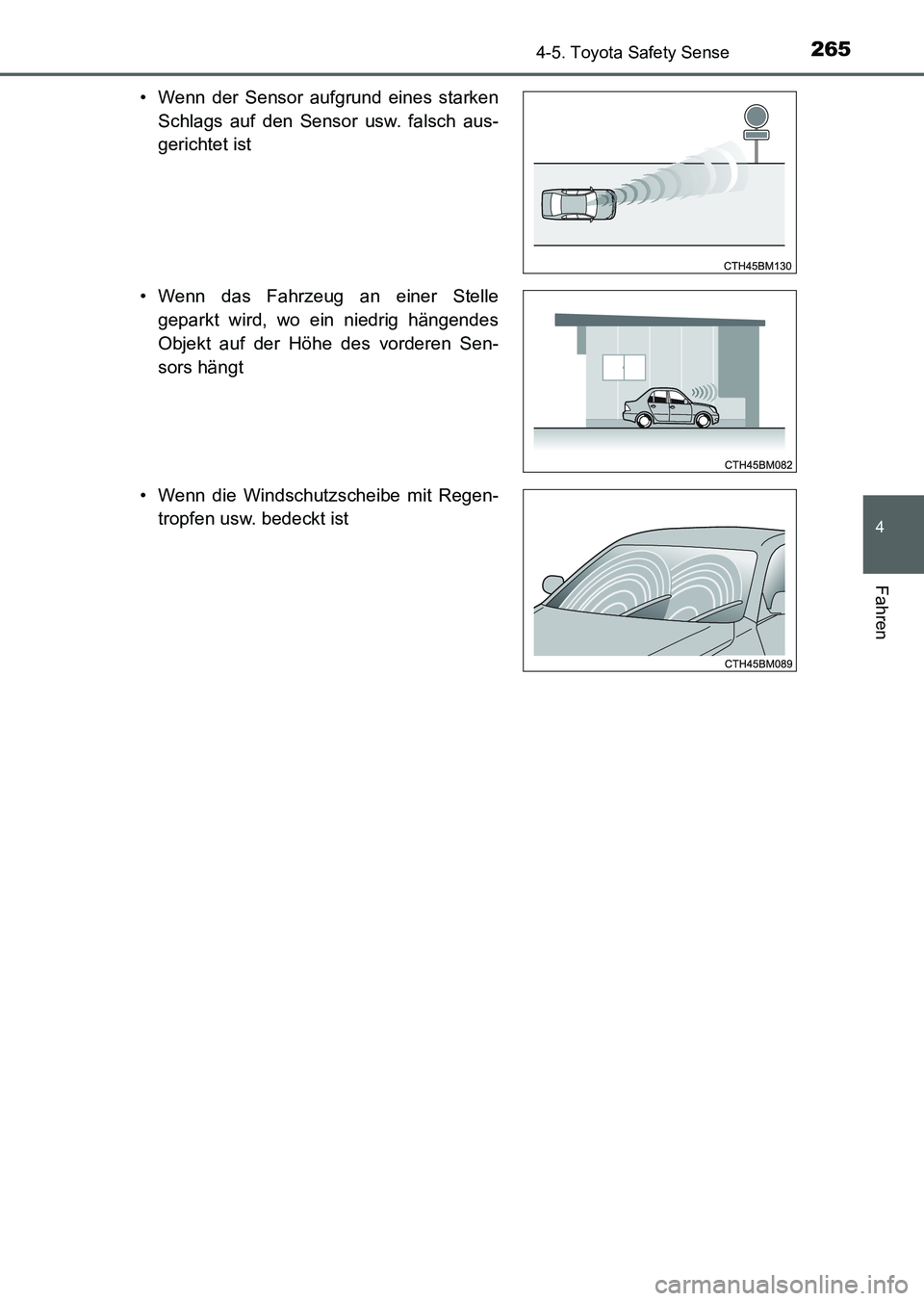

UK_AURIS_HV_HB_EM (OM12L09M)• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor usw. falsch aus-
gerichtet ist
• Wenn das Fahrzeug an einer Stelle
geparkt wird, wo ein niedrig hängendes
Objekt auf der Höhe des vorderen Sen-
sors hängt
• Wenn die Windschutzscheibe mit Regen-
tropfen usw. bedeckt ist
UK AURIS_HV_HB_OM_German_OM12L09M.book 265 ページ ２０１６年６月２８日　火曜日　午後６時２１分

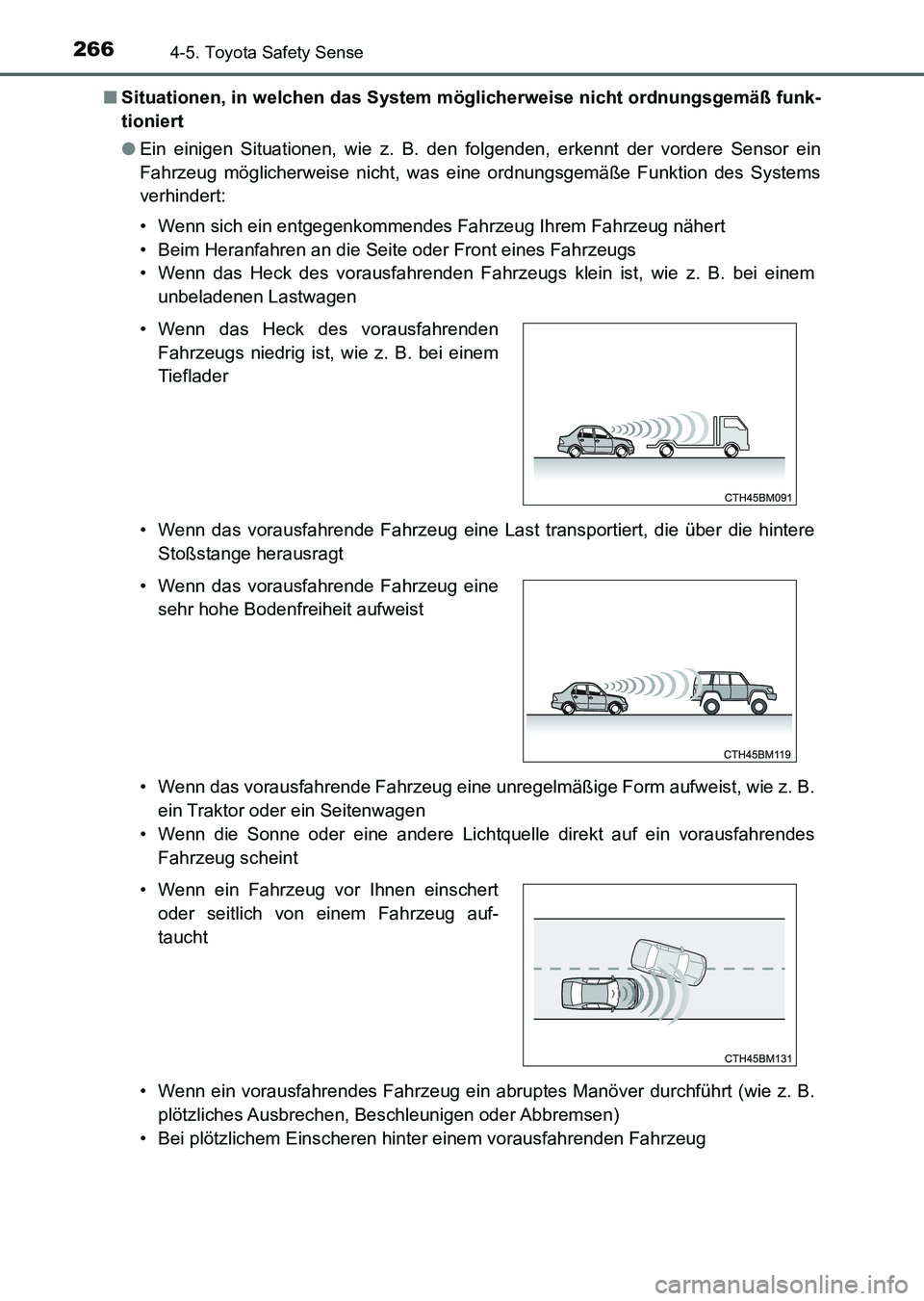

2664-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12L09M)■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß funk-
tioniert
●Ein einigen Situationen, wie z. B. den folgenden, erkennt der vordere Sensor ein
Fahrzeug möglicherweise nicht, was eine ordnungsgemäße Funktion des Systems
verhindert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Beim Heranfahren an die Seite oder Front eines Fahrzeugs
• Wenn das Heck des vorausfahrenden Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere
Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B.
ein Traktor oder ein Seitenwagen
• Wenn die Sonne oder eine andere Lichtquelle direkt auf ein vorausfahrendes
Fahrzeug scheint
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Manöver durchführt (wie z. B.
plötzliches Ausbrechen, Beschleunigen oder Abbremsen)
• Bei plötzlichem Einscheren hinter einem vorausfahrenden Fahrzeug • Wenn das Heck des vorausfahrenden
Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflader
• Wenn das vorausfahrende Fahrzeug eine
sehr hohe Bodenfreiheit aufweist
• Wenn ein Fahrzeug vor Ihnen einschert
oder seitlich von einem Fahrzeug auf-
taucht
UK AURIS_HV_HB_OM_German_OM12L09M.book 266 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2674-5. Toyota Safety Sense
4
Fahren

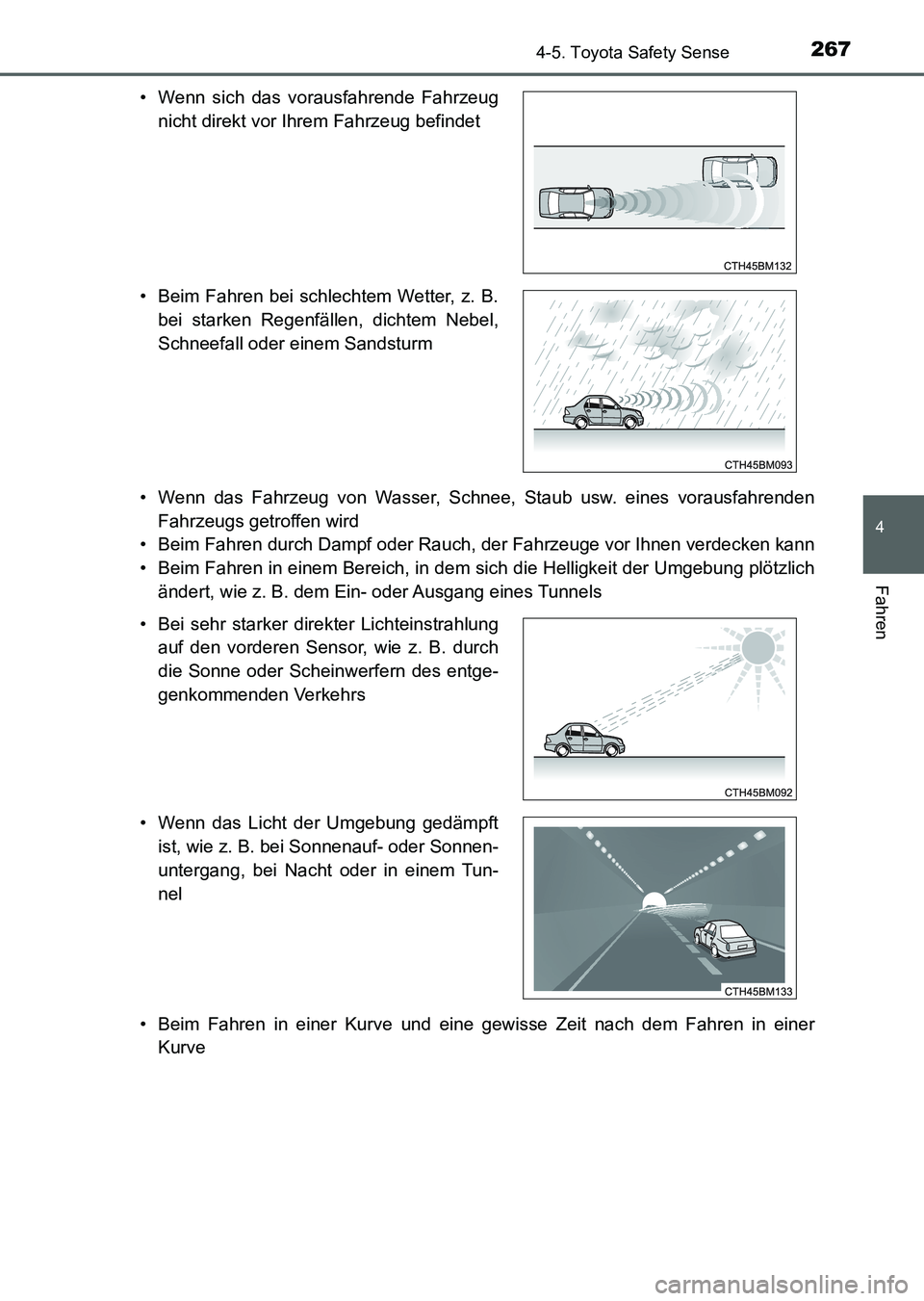

UK_AURIS_HV_HB_EM (OM12L09M)• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden
Fahrzeugs getroffen wird
• Beim Fahren durch Dampf oder Rauch, der Fahrzeuge vor Ihnen verdecken kann
• Beim Fahren in einem Bereich, in dem sich die Helligkeit der Umgebung plötzlich
ändert, wie z. B. dem Ein- oder Ausgang eines Tunnels
• Beim Fahren in einer Kurve und eine gewisse Zeit nach dem Fahren in einer
Kurve • Wenn sich das vorausfahrende Fahrzeug
nicht direkt vor Ihrem Fahrzeug befindet
• Beim Fahren bei schlechtem Wetter, z. B.
bei starken Regenfällen, dichtem Nebel,
Schneefall oder einem Sandsturm
• Bei sehr starker direkter Lichteinstrahlung
auf den vorderen Sensor, wie z. B. durch
die Sonne oder Scheinwerfern des entge-
genkommenden Verkehrs
• Wenn das Licht der Umgebung gedämpft
ist, wie z. B. bei Sonnenauf- oder Sonnen-
untergang, bei Nacht oder in einem Tun-
nel
UK AURIS_HV_HB_OM_German_OM12L09M.book 267 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2684-5. Toyota Safety Sense

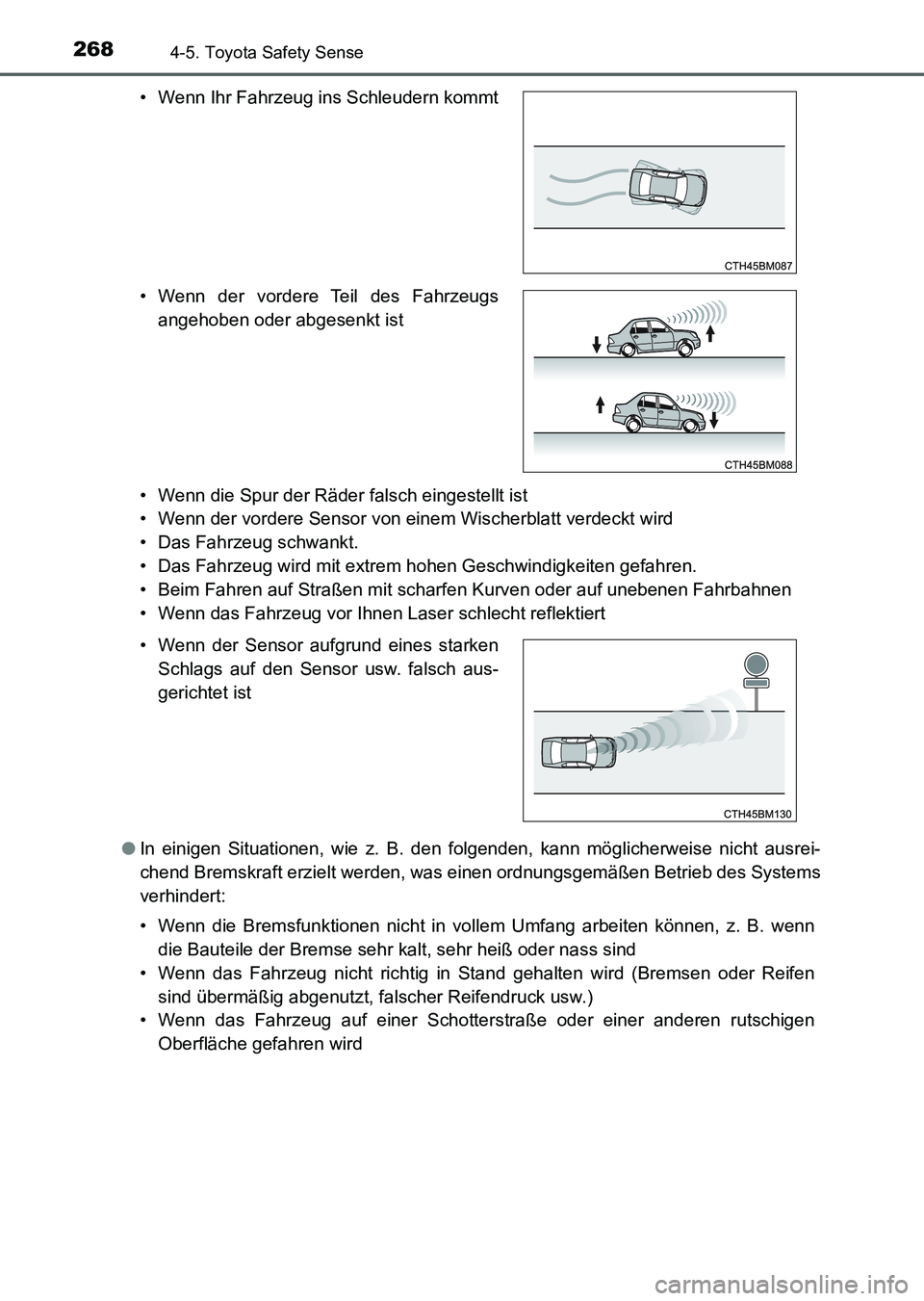

UK_AURIS_HV_HB_EM (OM12L09M)• Wenn die Spur der Räder falsch eingestellt ist
• Wenn der vordere Sensor von einem Wischerblatt verdeckt wird
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten gefahren.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn das Fahrzeug vor Ihnen Laser schlecht reflektiert
●In einigen Situationen, wie z. B. den folgenden, kann möglicherweise nicht ausrei-
chend Bremskraft erzielt werden, was einen ordnungsgemäßen Betrieb des Systems
verhindert:
• Wenn die Bremsfunktionen nicht in vollem Umfang arbeiten können, z. B. wenn
die Bauteile der Bremse sehr kalt, sehr heiß oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand gehalten wird (Bremsen oder Reifen
sind übermäßig abgenutzt, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder einer anderen rutschigen
Oberfläche gefahren wird • Wenn Ihr Fahrzeug ins Schleudern kommt
• Wenn der vordere Teil des Fahrzeugs
angehoben oder abgesenkt ist
• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor usw. falsch aus-
gerichtet ist
UK AURIS_HV_HB_OM_German_OM12L09M.book 268 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2694-5. Toyota Safety Sense
4
Fahren

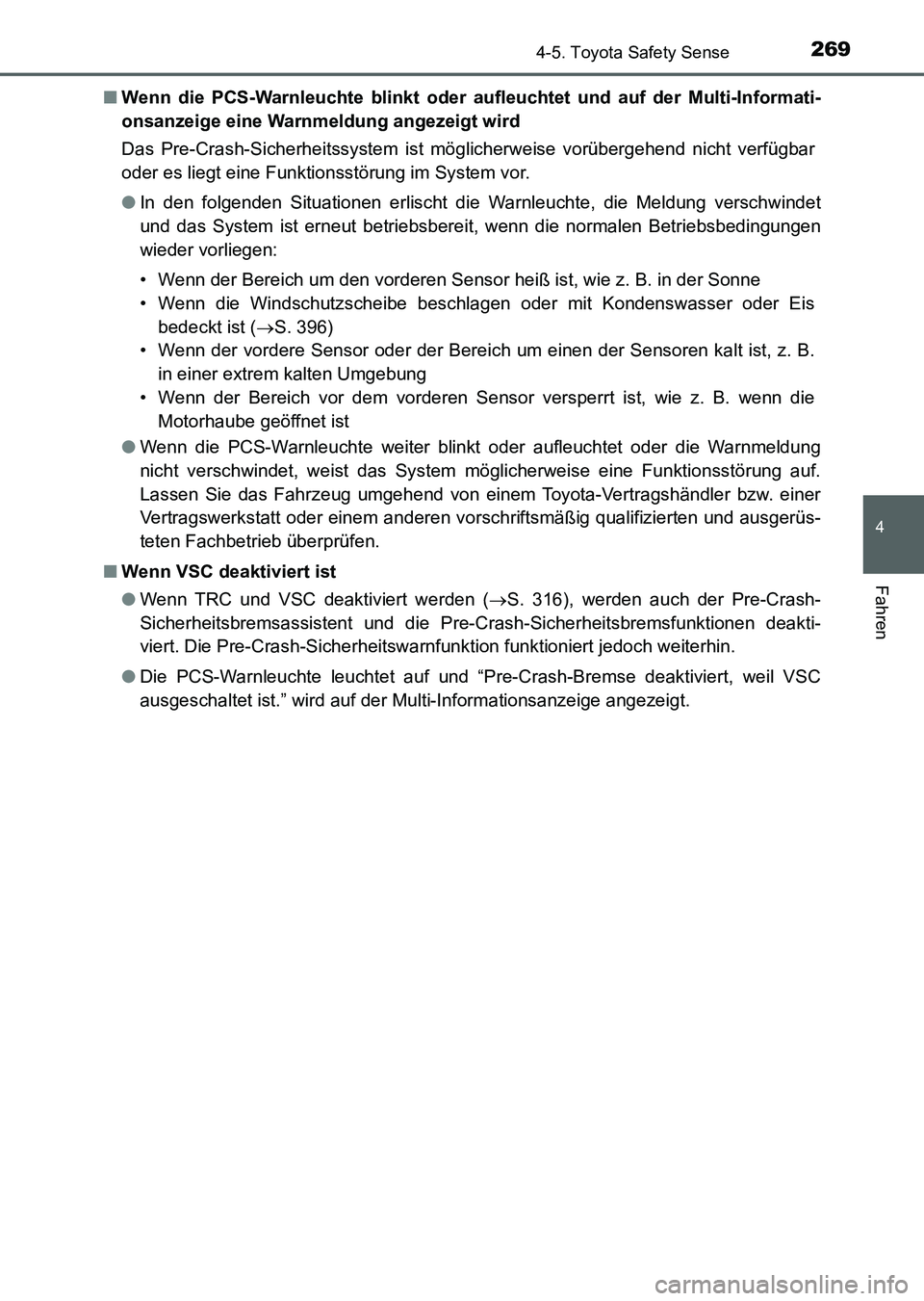

UK_AURIS_HV_HB_EM (OM12L09M)■Wenn die PCS-Warnleuchte blinkt oder aufleuchtet und auf der Multi-Informati-
onsanzeige eine Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung im System vor.
●In den folgenden Situationen erlischt die Warnleuchte, die Meldung verschwindet
und das System ist erneut betriebsbereit, wenn die normalen Betriebsbedingungen
wieder vorliegen:
• Wenn der Bereich um den vorderen Sensor heiß ist, wie z. B. in der Sonne
• Wenn die Windschutzscheibe beschlagen oder mit Kondenswasser oder Eis
bedeckt ist (S. 396)
• Wenn der vordere Sensor oder der Bereich um einen der Sensoren kalt ist, z. B.
in einer extrem kalten Umgebung
• Wenn der Bereich vor dem vorderen Sensor versperrt ist, wie z. B. wenn die
Motorhaube geöffnet ist
●Wenn die PCS-Warnleuchte weiter blinkt oder aufleuchtet oder die Warnmeldung
nicht verschwindet, weist das System möglicherweise eine Funktionsstörung auf.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb überprüfen.
■Wenn VSC deaktiviert ist
●Wenn TRC und VSC deaktiviert werden (S. 316), werden auch der Pre-Crash-
Sicherheitsbremsassistent und die Pre-Crash-Sicherheitsbremsfunktionen deakti-
viert. Die Pre-Crash-Sicherheitswarnfunktion funktioniert jedoch weiterhin.
●Die PCS-Warnleuchte leuchtet auf und “Pre-Crash-Bremse deaktiviert, weil VSC
ausgeschaltet ist.” wird auf der Multi-Informationsanzeige angezeigt.
UK AURIS_HV_HB_OM_German_OM12L09M.book 269 ページ ２０１６年６月２８日　火曜日　午後６時２１分

2704-5. Toyota Safety Sense
UK_AURIS_HV_HB_EM (OM12L09M)

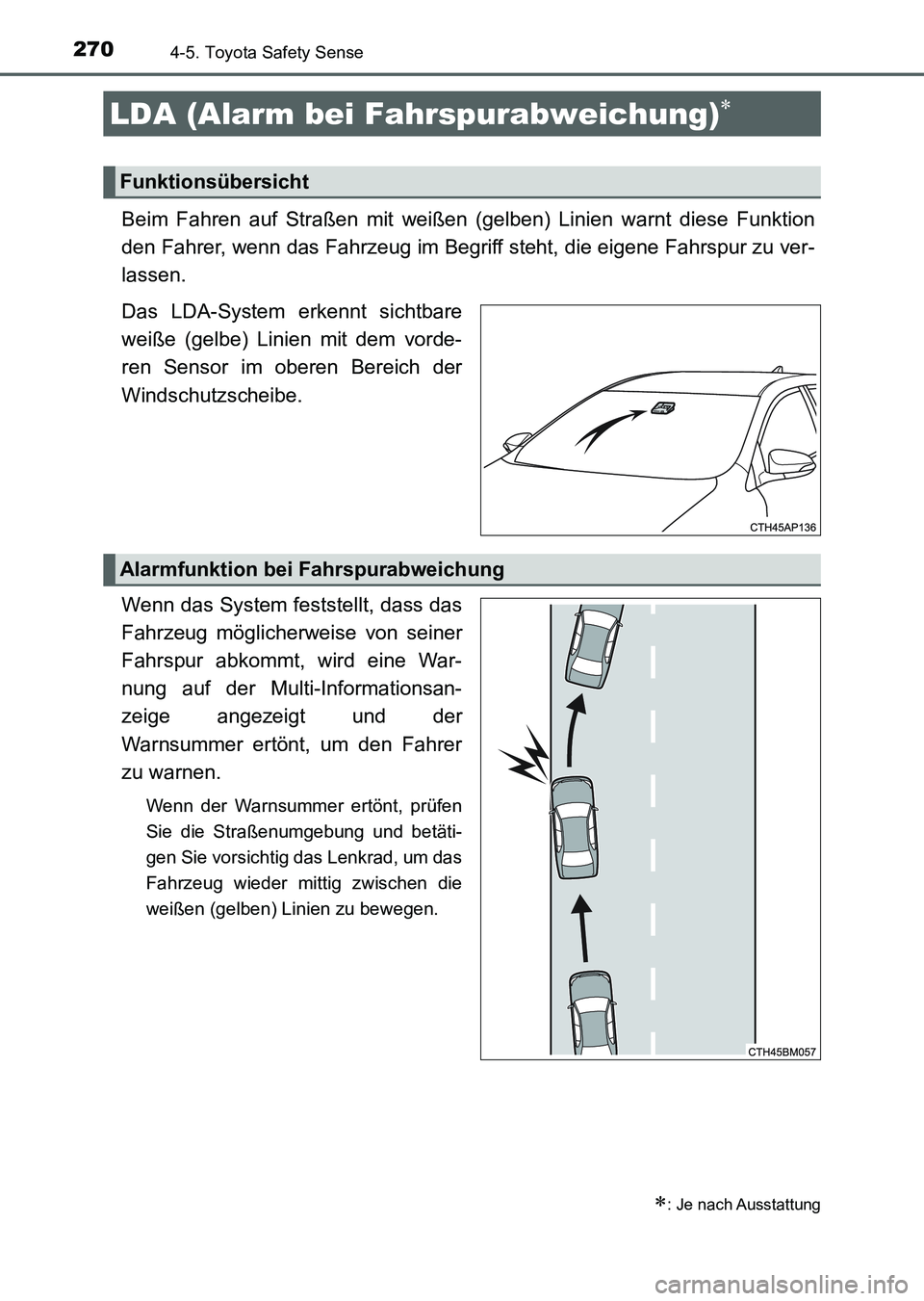

Beim Fahren auf Straßen mit weißen (gelben) Linien warnt diese Funktion
den Fahrer, wenn das Fahrzeug im Begriff steht, die eigene Fahrspur zu ver-
lassen.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem vorde-
ren Sensor im oberen Bereich der
Windschutzscheibe.
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur abkommt, wird eine War-
nung auf der Multi-Informationsan-
zeige angezeigt und der
Warnsummer ertönt, um den Fahrer
zu warnen.
Wenn der Warnsummer ertönt, prüfen
Sie die Straßenumgebung und betäti-
gen Sie vorsichtig das Lenkrad, um das
Fahrzeug wieder mittig zwischen die
weißen (gelben) Linien zu bewegen.
LDA (Alarm bei Fahrspurabweichung)
: Je nach Ausstattung
Funktionsübersicht
Alarmfunktion bei Fahrspurabweichung
