Przednie czujniki boczne
Czujniki centralne
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu311
4
Jazda
Przybli˝ona odleg∏oÊç
do przeszkodyObraz na wyÊwietlaczu
wielofunkcyjnymSygnalizacja
akustyczna
Poni˝ej 25 cm Ciàg∏a
Przybli˝ona odleg∏oÊç
do przeszkodyObraz na wyÊwietlaczu
wielofunkcyjnymSygnalizacja
akustyczna
Przód: 100 do 55 cm
Ty∏: 150 do 55 cmWolna
55 do 42,5 cm Ârednia
42,5 do 30 cm Szybka
Poni˝ej 30 cm Ciàg∏a
9 IO Auris OM12K97E 3/13/17 10:23 AM Page 311 (Black plate)
Page 312 of 661

Oko∏o 100 cm
Oko∏o 150 cm
Oko∏o 25 cm
Oko∏o 50 cm
Oko∏o 50 cm
Na ilustracji pokazane sà zasi´gi
detekcyjne czujników. Nale˝y
zwróciç uwag´, ˝e czujniki nie
reagujà na przeszkody znajdujà-
ce si´ tu˝ przy samochodzie.
Zasi´g detekcyjny mo˝e si´ zmie-
niaç na przyk∏ad w zale˝noÊci od
kszta∏tu przeszkody.
3124-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zasi´g detekcyjny czujników
9 IO Auris OM12K97E 3/13/17 10:23 AM Page 312 (Black plate)
Page 313 of 661

Uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci dzia∏a, gdy
Wersje z mechanicznym kluczykiem:
Wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”.
Wersje z elektronicznym kluczykiem:
Przyciskiem rozruchu wybrany jest stan IGNITION ON.
Przednie czujniki centralne:
• Wersje z przek∏adnià bezstopniowà:
Gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ P
• Wersje z mechanicznà skrzynià biegów:
Zwolniony jest hamulec postojowy.
• Gdy samochód jedzie z pr´dkoÊcià poni˝ej 10 km/h.
(Z dowolnà pr´dkoÊcià, gdy dêwignia skrzyni biegów znajduje si´ w po∏o-
˝eniu biegu wstecznego R.)
Tylne czujniki:
Gdy dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu biegu wstecznego R.
Uwagi dotyczàce zasi´gu detekcyjnego czujników
W pewnych warunkach i sytuacjach czujniki odleg∏oÊci od przeszkody mogà
nie dzia∏aç prawid∏owo. Wybrane przypadki wyszczególnione sà poni˝ej.
• Gdy czujnik jest zabrudzony lub przes∏oni´ty Êniegiem bàdê lodem.
• Gdy czujnik jest zamarzni´ty.
• Gdy czujnik jest w jakikolwiek sposób zas∏oni´ty.
• Gdy samochód jest znacznie przechylony na jednà stron´.
• Na mocno wyboistej, pochy∏ej, ˝wirowej lub trawiastej nawierzchni.
• Gdy w pobli˝u emitowane sà fale ultradêwi´kowe, np. odg∏osy klaksonów
samochodowych, silników motocykli, hamulców pneumatycznych du˝ych
pojazdów lub od innych samochodów z systemem parkowania.
• Gdy w pobli˝u znajduje si´ inny samochód wyposa˝ony w czujniki parko-
wania.
• Gdy czujnik jest zalewany przez deszcz lub wod´.
• Gdy na b∏otniku zamontowany jest maszt obrysowy lub bezprzewodowa
antena.
• Gdy samochód ma zamontowany hak holowniczy.
• Gdy zderzak lub czujnik zosta∏ silnie uderzony.
• Przy zbli˝aniu si´ do wysokiego lub zakrzywionego kraw´˝nika.
• W warunkach intensywnego nas∏onecznienia lub bardzo niskiej tempera-
tury otoczenia.
• Zosta∏o zamontowane nieoryginalne (ni˝sze) zawieszenie.
Oprócz wymienionych powy˝ej mogà zdarzyç si´ przypadki, ˝e pewne obiekty
mogà znaleêç si´ bli˝ej, ni˝ jest to sygnalizowane, ze wzgl´du na swój specy-
ficzny kszta∏t lub cech´.
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu313
4
Jazda
9 IO Auris OM12K97E 3/13/17 10:23 AM Page 313 (Black plate)
Page 314 of 661

Mogà te˝ zdarzyç si´ przypadki, ˝e czujniki nie wykryjà przeszkody, ze
wzgl´du na jej specyficzny kszta∏t. Przy tego rodzaju obiektach nale˝y za-
chowywaç szczególnà ostro˝noÊç. Sà to mi´dzy innymi:
• Druty, ogrodzenia, liny itp.
• Obiekty poch∏aniajàce fale dêwi´kowe, np. bawe∏na, Ênieg.
• Obiekty o ostrych kraw´dziach.
• Obiekty o ma∏ej wysokoÊci.
• Wysokie obiekty z wystajàcà w kierunku samochodu górnà cz´Êcià.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „WyczyÊç
czujniki parkowania. [Clean sonar.]”
Czujnik mo˝e byç brudny lub pokryty Êniegiem lub lodem. W tym przypadku
nale˝y wyczyÊciç czujnik, a uk∏ad wspomagania parkowania z czujnikami od-
leg∏oÊci powinien wróciç do normy.
Je˝eli czujnik ze wzgl´du na niskà temperatur´ jest zamarzni´ty, mo˝e poja-
wiç si´ komunikat ostrzegawczy lub przeszkoda mo˝e nie zostaç wykryta.
Gdy czujnik zostanie odmro˝ony, uk∏ad wspomagania parkowania z czujnikami
odleg∏oÊci powinien wróciç do normy.
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat „Sprawdê
czujniki parkowania. [Check sonar system.]”
Oznacza to, ˝e uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci mo˝e
nie dzia∏aç ze wzgl´du na usterk´ czujnika.
Nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
3144-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zalecenia przy korzystaniu z uk∏adu wspomagajàcego parkowanie
z czujnikami odleg∏oÊci
Nale˝y przestrzegaç podanych ni˝ej zaleceƒ.
Nieprzestrzeganie ich grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu przy pr´dkoÊci powy˝ej 10 km/h.
Nie mocowaç ˝adnych akcesoriów w granicach zasi´gu detekcyjnego
czujników.
Uwagi dotyczàce mycia samochodu
Nie kierowaç strumienia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
Je˝eli samochód uleg∏ wypadkowi, b´dzie to mia∏o wp∏yw na czujniki
i mo˝e spowodowaç awari´ uk∏adu.
Nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
9 IO Auris OM12K97E 3/13/17 10:23 AM Page 314 (Black plate)
Page 315 of 661

Wykrywanie miejsca do parkowania
Parkowanie samochodu na wykrytym miejscu*
Obracanie kierownicy w celu zaparkowania w docelowym miejscu*
Zakoƒczenie parkowania w docelowym miejscu*
*: Kierownica obraca si´ automatycznie.
Przycisk „Simple-IPA”
WyÊwietlacz
Lampka kontrolna
4-6. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu315
4
Jazda
Inteligentne wspomaganie parkowania
(Simple-IPA)
✻

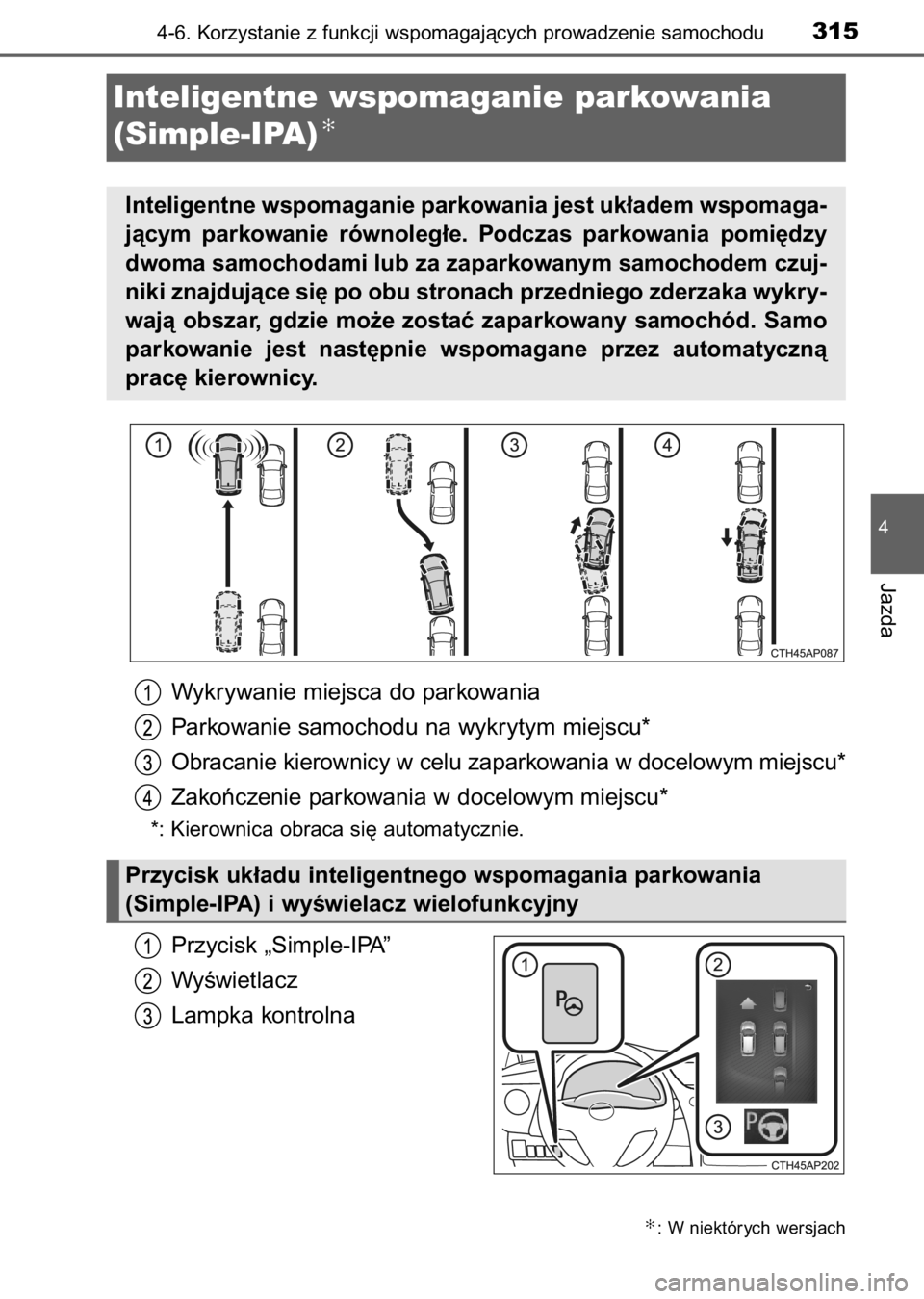

Inteligentne wspomaganie parkowania jest uk∏adem wspomaga-
