TOYOTA AURIS 2017 Manuale de Empleo (in Spanish)

5317-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)

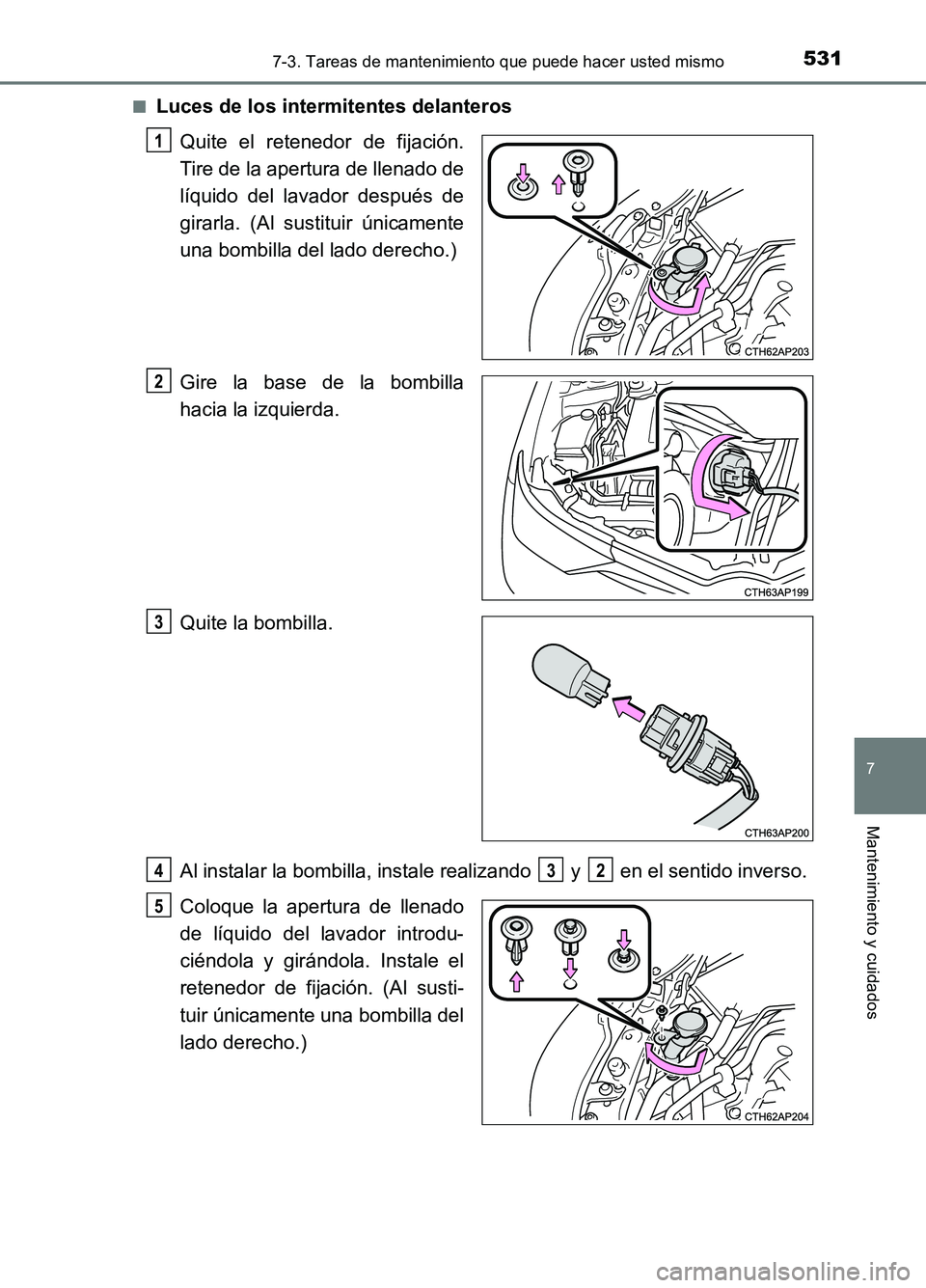

■Luces de los intermitentes delanteros
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
Al instalar la bombilla, instale realizando y en el sentido inverso.
Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)
1
2
3
432
5

5327-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

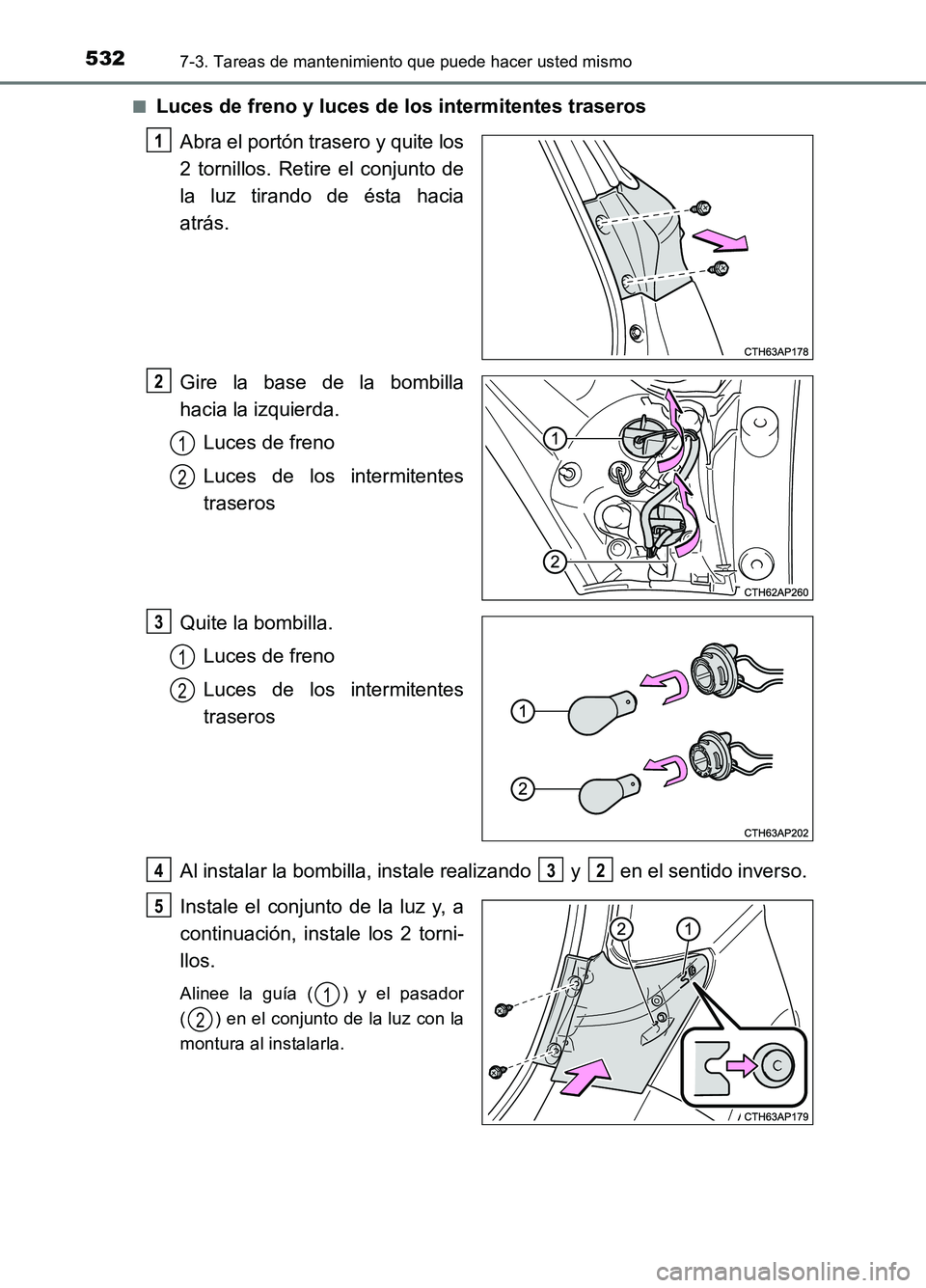

■Luces de freno y luces de lo s intermitentes traseros
Abra el portón trasero y quite los
2 tornillos. Retire el conjunto de
la luz tirando de ésta hacia
atrás.
Gire la base de la bombilla
hacia la izquierda.
Luces de freno
Luces de los intermitentes
traseros
Quite la bombilla.
Luces de freno
Luces de los intermitentes
traseros
Al instalar la bombilla, instale realizando y en el sentido inverso.
Instale el conjunto de la luz y, a
continuación, instale los 2 torni-
llos.
Alinee la guía ( ) y el pasador
( ) en el conjunto de la luz con la
montura al instalarla.
1
2
1
2
3
1
2
432
5
1
2

5337-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)

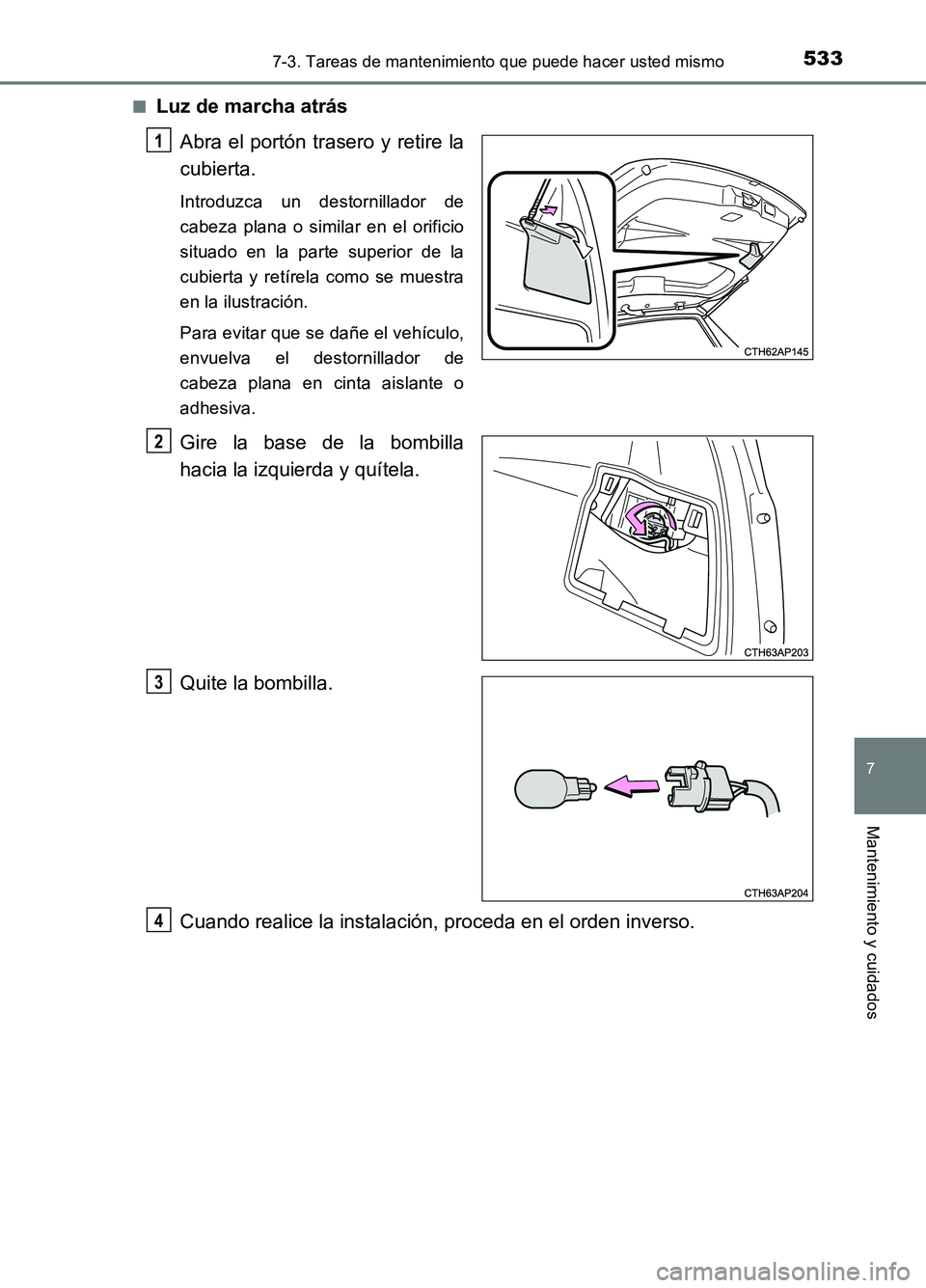

■Luz de marcha atrás
Abra el portón trasero y retire la
cubierta.
Introduzca un destornillador de
cabeza plana o similar en el orificio
situado en la parte superior de la
cubierta y retírela como se muestra
en la ilustración.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Gire la base de la bombilla
hacia la izquierda y quítela.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
4

5347-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

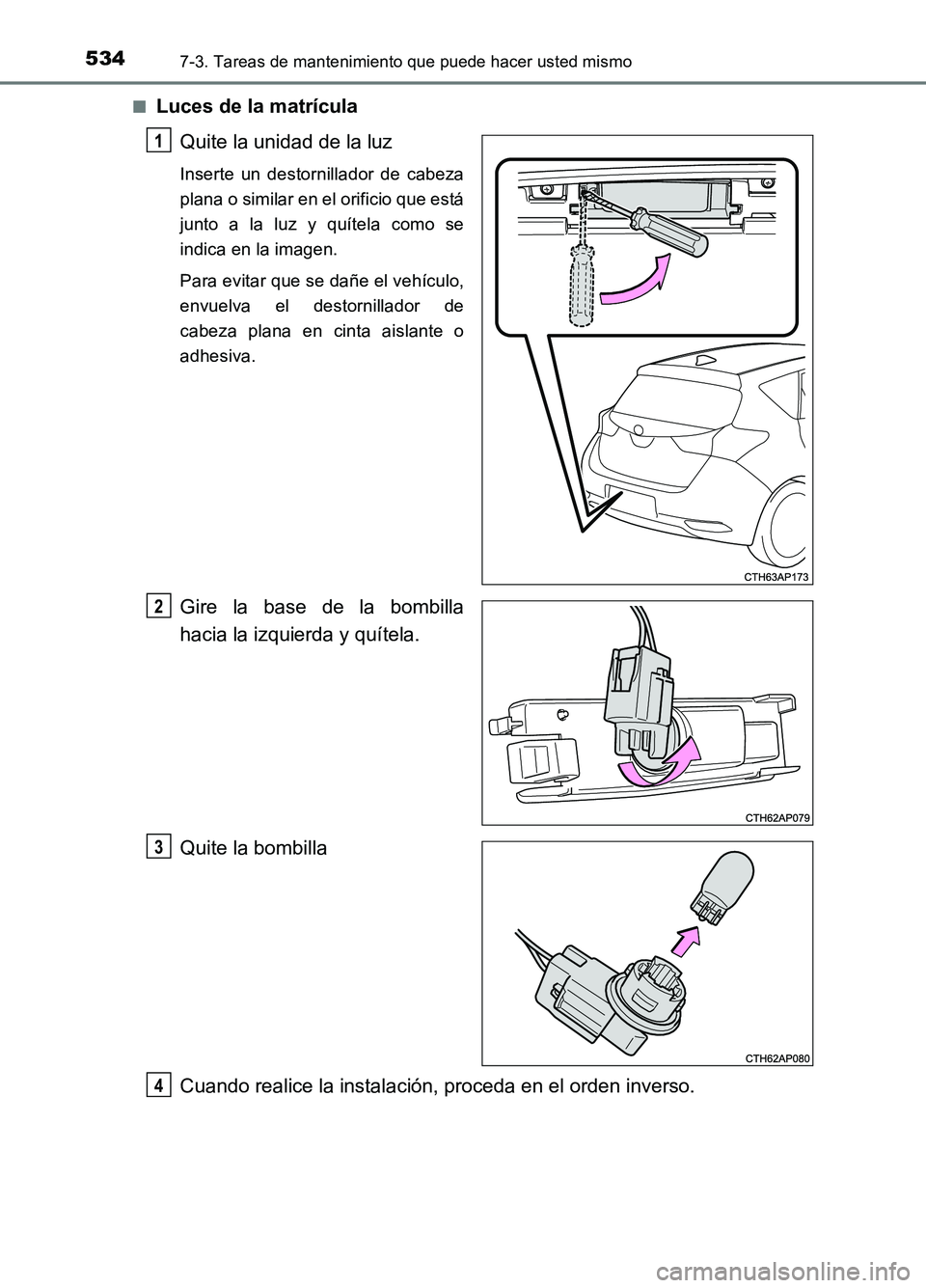

■Luces de la matrícula
Quite la unidad de la luz
Inserte un destornillador de cabeza
plana o similar en el orificio que está
junto a la luz y quítela como se
indica en la imagen.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Gire la base de la bombilla
hacia la izquierda y quítela.
Quite la bombilla
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
4

5357-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)

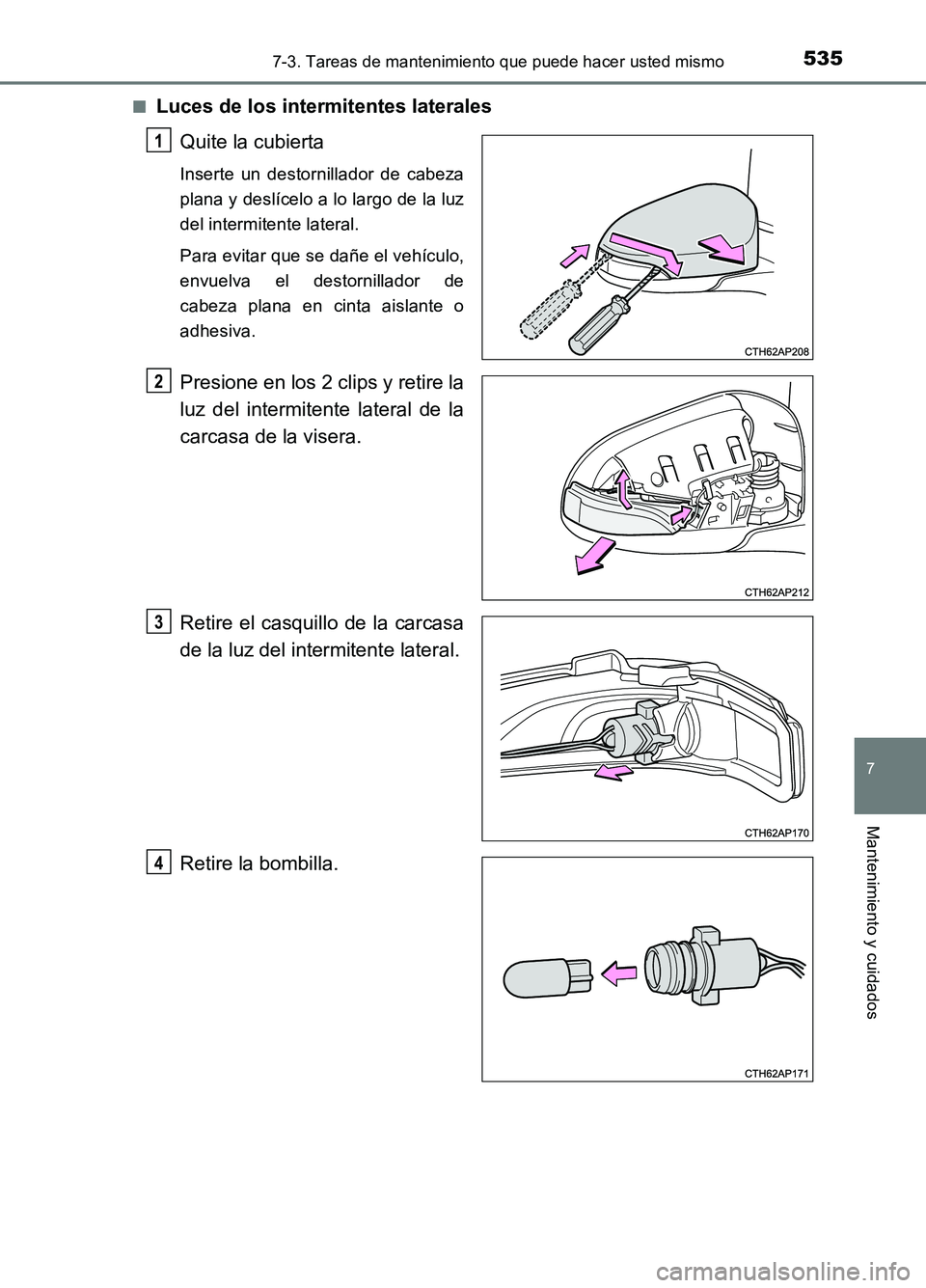

■Luces de los intermitentes laterales
Quite la cubierta
Inserte un destornillador de cabeza
plana y deslícelo a lo largo de la luz
del intermitente lateral.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Presione en los 2 clips y retire la
luz del intermitente lateral de la
carcasa de la visera.
Retire el casquillo de la carcasa
de la luz del intermitente lateral.
Retire la bombilla.
1
2
3
4

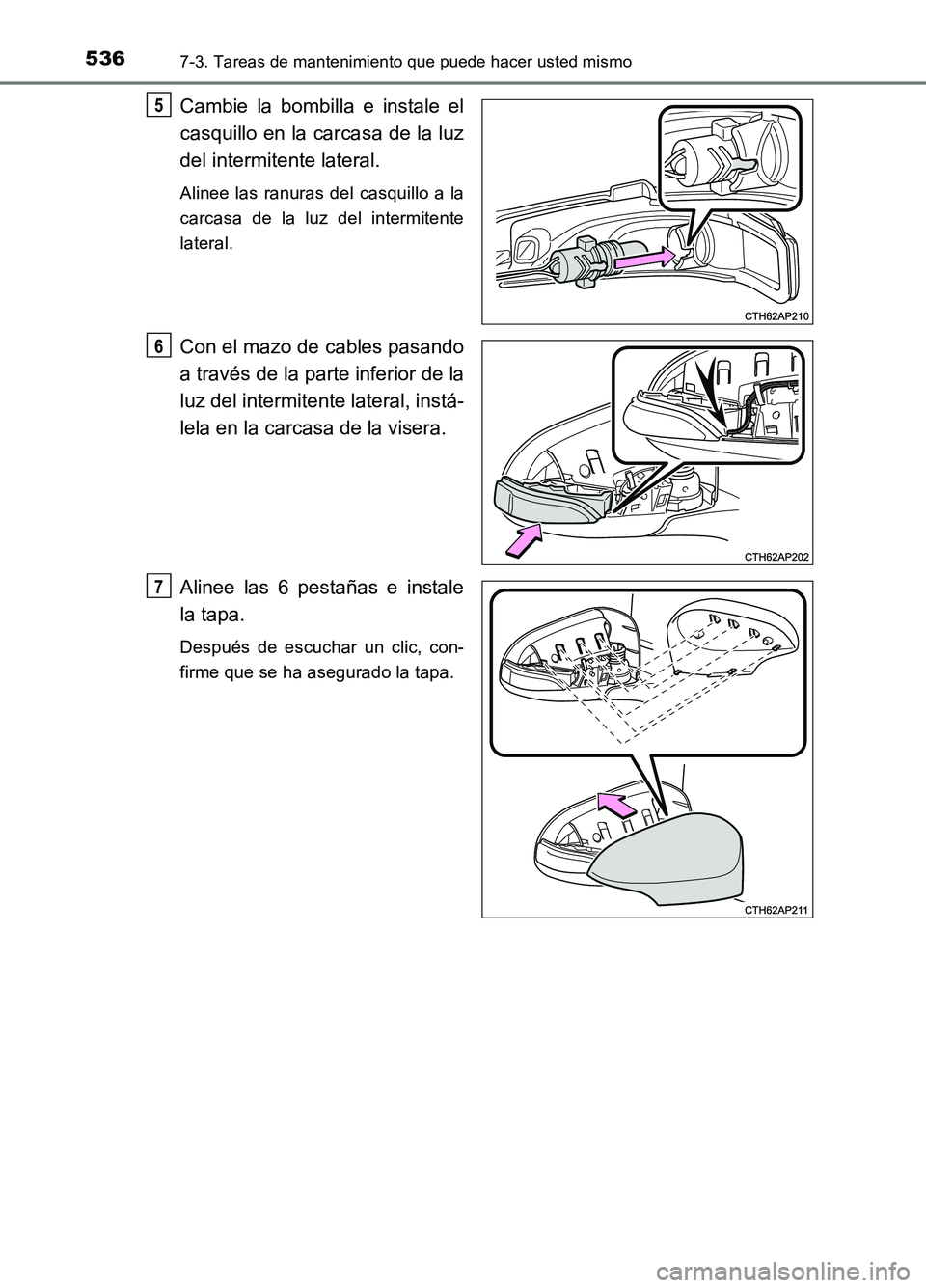

5367-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)
Cambie la bombilla e instale el
casquillo en la carcasa de la luz
del intermitente lateral.
Alinee las ranuras del casquillo a la
carcasa de la luz del intermitente
lateral.
Con el mazo de cables pasando
a través de la parte inferior de la
luz del intermitente lateral, instá-
lela en la carcasa de la visera.
Alinee las 6 pestañas e instale
la tapa.
Después de escuchar un clic, con-
firme que se ha asegurado la tapa.
5
6
7

5377-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HB_ES (OM12L00S)

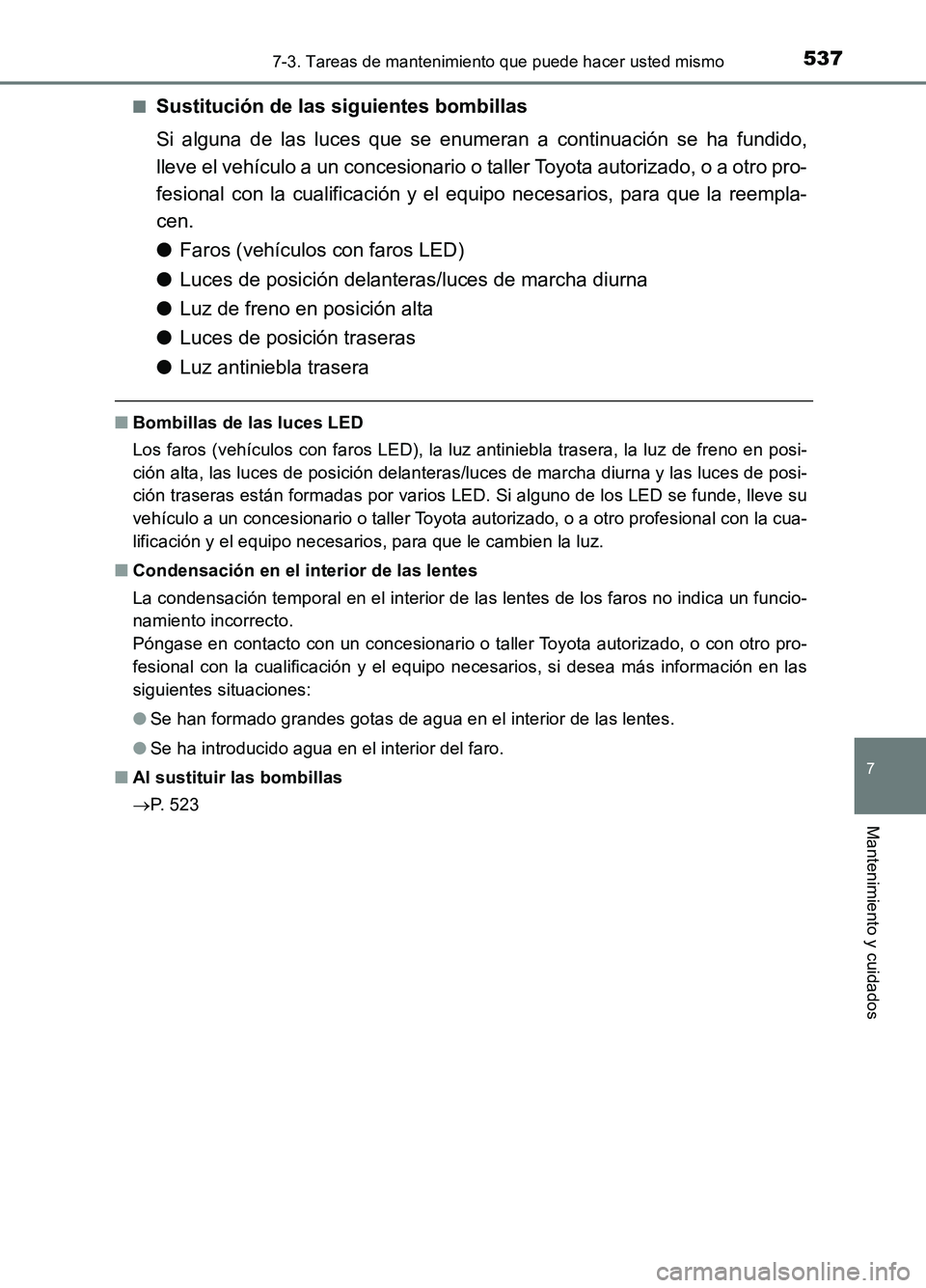

■Sustitución de las siguientes bombillas
Si alguna de las luces que se enumeran a continuación se ha fundido,
lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualificación y el equipo necesarios, para que la reempla-
cen.
● Faros (vehículos con faros LED)
● Luces de posición delanteras/luces de marcha diurna
● Luz de freno en posición alta
● Luces de posición traseras
● Luz antiniebla trasera
■Bombillas de las luces LED
Los faros (vehículos con faros LED), la luz antiniebla trasera, la luz de freno en posi-
ción alta, las luces de posición delanteras/luces de marcha diurna y las luces de posi-
ción traseras están formadas por varios LED. Si alguno de los LED se funde, lleve su
vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la cua-
lificación y el equipo necesarios, para que le cambien la luz.
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un funcio-
namiento incorrecto.
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro pro-
fesional con la cualificación y el equipo necesarios, si desea más información en las
siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Al sustituir las bombillas
 P. 5 2 3

5387-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HB_ES (OM12L00S)

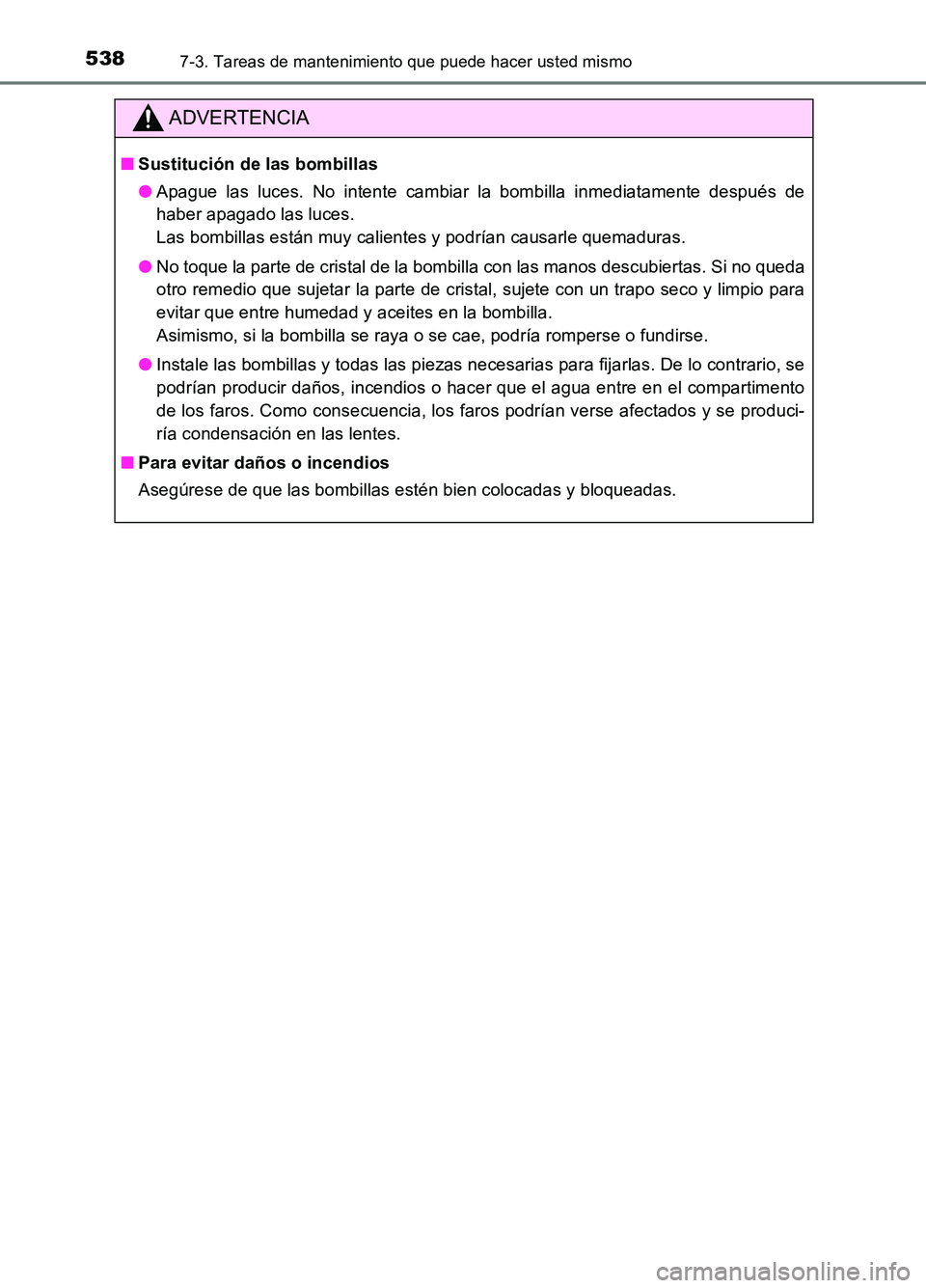

ADVERTENCIA
■Sustitución de las bombillas
● Apague las luces. No intente cambiar la bombilla inmediatamente después de
haber apagado las luces.
Las bombillas están muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos descubiertas. Si no queda
otro remedio que sujetar la parte de cristal, sujete con un trapo seco y limpio para
evitar que entre humedad y aceites en la bombilla.
Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas y todas las piezas necesarias para fijarlas. De lo contrario, se
podrían producir daños, incendios o hacer que el agua entre en el compartimento
de los faros. Como consecuencia, los faros podrían verse afectados y se produci-
ría condensación en las lentes.
■ Para evitar daños o incendios
Asegúrese de que las bombillas estén bien colocadas y bloqueadas.

539
8Solución de problemas
UK_AURIS_HB_ES (OM12L00S)
8-1. Información importante
Intermitentes de
emergencia ...........................540
En caso de que tenga que
detener su vehículo por
una emergencia ....................541
8-2. Pasos necesarios en caso
de emergencia
Si su vehículo necesita ser
remolcado .............................543
Si cree que hay algún
problema ...............................549
Sistema de desconexión de
la bomba de combustible ...... 550
Si una luz de aviso se
enciende o suena un
indicador acústico de
aviso ..................................... 551
Si se visualiza un mensaje
de aviso ................................ 563
Si tiene un neumático
pinchado (vehículos con un
neumático de repuesto) ........ 569
Si tiene un neumático
pinchado (vehículos con
un kit de emergencia
para la reparación de
pinchazos) ............................ 583
Si el motor no arranca ............. 599
Si la llave electrónica no
funciona correctamente ........ 601
Si se descarga la batería
del vehículo........................... 604
Si el vehículo se
sobrecalienta ........................ 610
Si se queda sin combustible
y el motor se detiene ............ 614
Si el vehículo se queda
atascado ............................... 615

540
UK_AURIS_HB_ES (OM12L00S)
8-1. Información importante

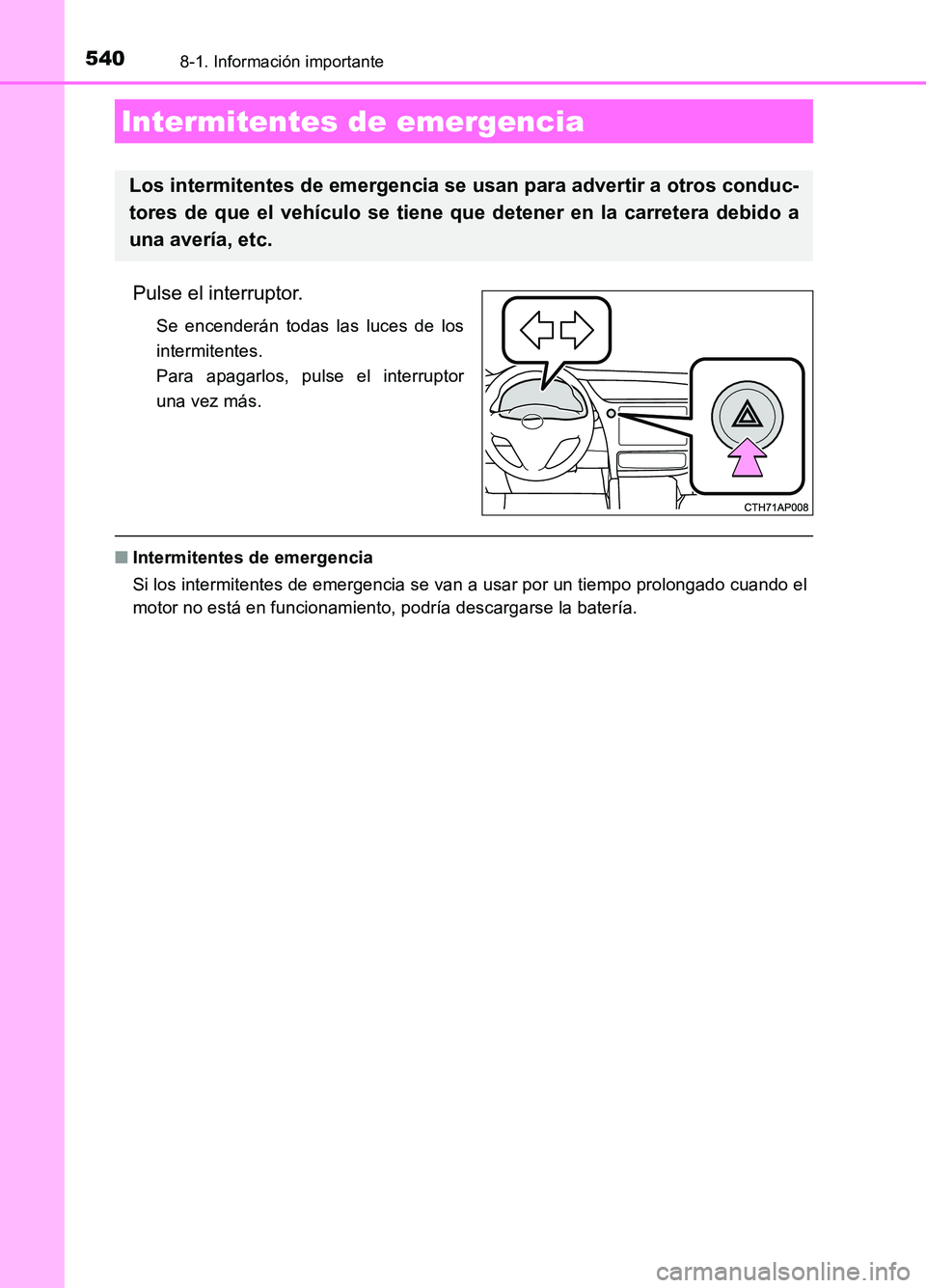

Pulse el interruptor.
Se encenderán todas las luces de los
intermitentes.
Para apagarlos, pulse el interruptor
una vez más.
■ Intermitentes de emergencia
Si los intermitentes de emergencia se van a usar por un tiempo prolongado cuando el
motor no está en funcionamiento, podría descargarse la batería.
Intermitentes de emergencia
Los intermitentes de emergencia se usan para advertir a otros conduc-
tores de que el vehículo se tiene que detener en la carretera debido a
una avería, etc.
