TOYOTA AURIS 2018 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2018, Model line: AURIS, Model: TOYOTA AURIS 2018Pages: 612, PDF-Größe: 29.22 MB
Page 41 of 612
411-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie zu den SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
● Der Fahrer und alle Insassen des Fahrzeugs müssen die Sicherheitsgurte ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten verwendet werden.
● Der SRS-Fahrer-Airbag löst mit beträchtlicher Kraft aus und kann tödliche oder
schwere Verletzungen verursachen, insbesondere wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da der Gefahrenbereich des Fahrer-Airbags innerhalb der ersten 50 - 75 mm der
Entfaltung liegt, positionieren Sie sich selbst 250 mm vom Fahrer-Airbag entfernt,
um einen ausreichenden Sicherheitsabstand zu erhalten. Dieser Abstand wird von
der Lenkradmitte bis zu Ihrem Brustbein gemessen. Sitzen Sie weniger als 250
mm entfernt, können Sie Ihre Fahrposition auf mehrere Arten ändern:
• Verstellen Sie Ihren Sitz so weit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht nach hinten.
Obwohl Fahrzeuge unterschiedlich ausgelegt sind, können viele Fahrer den
Abstand von 250 mm erreichen, selbst wenn der Fahrersitz ganz nach vorne
geschoben ist, indem einfach die Sitzlehne etwas geneigt wird. Falls sich durch
Neigen der Sitzlehne die Sicht auf die Fahrbahn verschlechtert, erhöhen Sie
Ihre Sitzposition durch ein festes, nicht rutschendes Kissen bzw. stellen Sie den
Sitz höher, wenn Ihr Fahrzeug über diese Funktion verfügt.
• Ist Ihr Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb anstatt auf Ihren Kopf und Hals.
Der Sitz sollte wie oben empfohlen eingestellt werden, wobei die Kontrolle über
die Fußpedale und das Lenkrad sowie die Sicht auf die Bedienelemente der Inst-
rumententafel gewährleistet sein müssen.
● Der SRS-Beifahrer-Airbag löst ebenfalls mit beträchtlicher Kraft aus und kann tödli-
che oder schwere Verletzungen verursachen, insbesondere wenn sich der Beifah-
rer sehr nahe am Airbag befindet. Der Beifahrersitz muss möglichst weit vom
Airbag entfernt und die Sitzlehne so eingestellt sein, dass der Beifahrer aufrecht
sitzt.
● Falsch sitzende und/oder unzureichend gesicherte Säuglinge und Kinder können
durch einen ausgelösten Airbag getötet oder schwer verletzt werden. Ein Säugling
oder Kind, das zur Verwendung eines Sicherheitsgurts noch zu klein ist, muss mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt
dringend, Säuglinge und Kinder stets auf den Rücksitzen zu befördern und mit Kin-
derrückhaltesystemen angemessen zu sichern. Die Rücksitze sind für Säuglinge
und Kinder sicherer al s der Beifahrersitz. (S. 52)
Page 42 of 612
421-1. Für den sicheren Gebrauch
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Sitzen Sie nicht auf der Kante des Sitzes
und lehnen Sie sich nicht gegen das Arma-
turenbrett.
● Lassen Sie nicht zu, dass ein Kind vor dem
SRS-Beifahrer-Airbag steht oder auf dem
Schoß des Beifahrers sitzt.
● Erlauben Sie den Insassen auf den Vorder-
sitzen nicht, Gegenstände auf ihrem Schoß
zu transportieren.
● Lehnen Sie sich nicht gegen die Tür, den
Dachlängsträger oder die vorderen, seitli-
chen und hinteren Dachsäulen.
● Lassen Sie nicht zu, dass jemand auf den
Sitzen in Richtung zur Tür kniet oder Kopf
oder Hände aus dem Fahrzeug streckt.
Page 43 of 612
431-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Kleiderha-
ken. Diese Gegenstände könnten zu Geschossen werden und tödliche oder
schwere Verletzungen verursachen, wenn die SRS-Kopf-Seiten-Airbags ausgelöst
werden.
● Wenn eine Vinylabdeckung über den Bereich gelegt wird, in dem sich der SRS-
Knie-Airbags des Fahrers entfaltet, diese unbedingt entfernen.
● An Bereichen wie Armaturenbrett, Lenkrad-
polster oder Unterseite der Instrumententa-
fel dürfen keinerlei Gegenstände befestigt
oder angelehnt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS-Fahrer- und Bei-
fahrer-Airbags sowie die Knie-Airbags des
Fahrers ausgelöst werden.
● An Bereichen wie Tür, Windschutzscheibe,
Seitentürscheibe, vordere oder hintere
Dachsäulen, Dachlängsträger und Haltegriff
darf nichts befestigt werden. (Mit Ausnahme
des Geschwindigkeitsbegrenzungslabels
S. 540)
Page 44 of 612
441-1. Für den sicheren Gebrauch
UK_AURIS_HV_HB_EM (OM12M51M)
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, wo sich die SRS-Sei-
ten-Airbags entfalten, da es die Airbags bei ihrer Entfaltung behindern kann. Sol-
che Zubehörteile können die ordnungsgemäße Aktivierung der Seiten-Airbags
verhindern, das System deaktivieren oder ein versehentliches Entfalten der Seiten-
Airbags verursachen, was tödliche oder schwere Verletzungen zur Folge haben
kann.
● Bereiche mit SRS-Airbag-Bauteilen dürfen keinen übermäßig hohen Kräften aus-
gesetzt werden.
Dies kann zu Funktionsstörungen der SRS-Airbags führen.
● Berühren Sie unmittelbar nach dem Auslösen (Entfalten) der SRS-Airbags keines
der Bauteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen der SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
● Wenn die Bereiche, in welchen die SRS-Airbags liegen, wie Lenkradpolster und
vordere sowie hintere Verkleidung der Dachsäulen, beschädigt oder gerissen sind,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
ersetzen.
■ Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und führen Sie keine der folgenden Änderungen
durch, ohne sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
beraten zu lassen. SRS-Airbags können eine Funktionsstörung aufweisen oder ver-
sehentlich auslösen (sich entfalten), was zum Tod oder schweren Verletzungen füh-
ren kann.
● Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
● Reparaturen, Umbauten, Ausbau oder Austausch von Lenkrad, Instrumententafel,
Armaturenbrett, Sitzen oder Sitzpolster ung, vorderen, seitlichen und hinteren
Dachsäulen oder Dachlängsträgern
● Reparaturen oder Umbauten von vorderem Kotflügel, vorderer Stoßstange oder
Seitenwand der Fahrgastzelle
● Einbau eines Frontgrills (sog. Bullenfänger, Frontschutzbügel usw.), von Schnee-
pflügen oder Winden
● Veränderungen an der Fahrzeugaufhängung
● Einbau elektronischer Geräte wie mobile Funksprechsysteme (RF-Sender) und
CD-Player
● Änderungen am Fahrzeug für eine Person mit körperlicher Beeinträchtigung

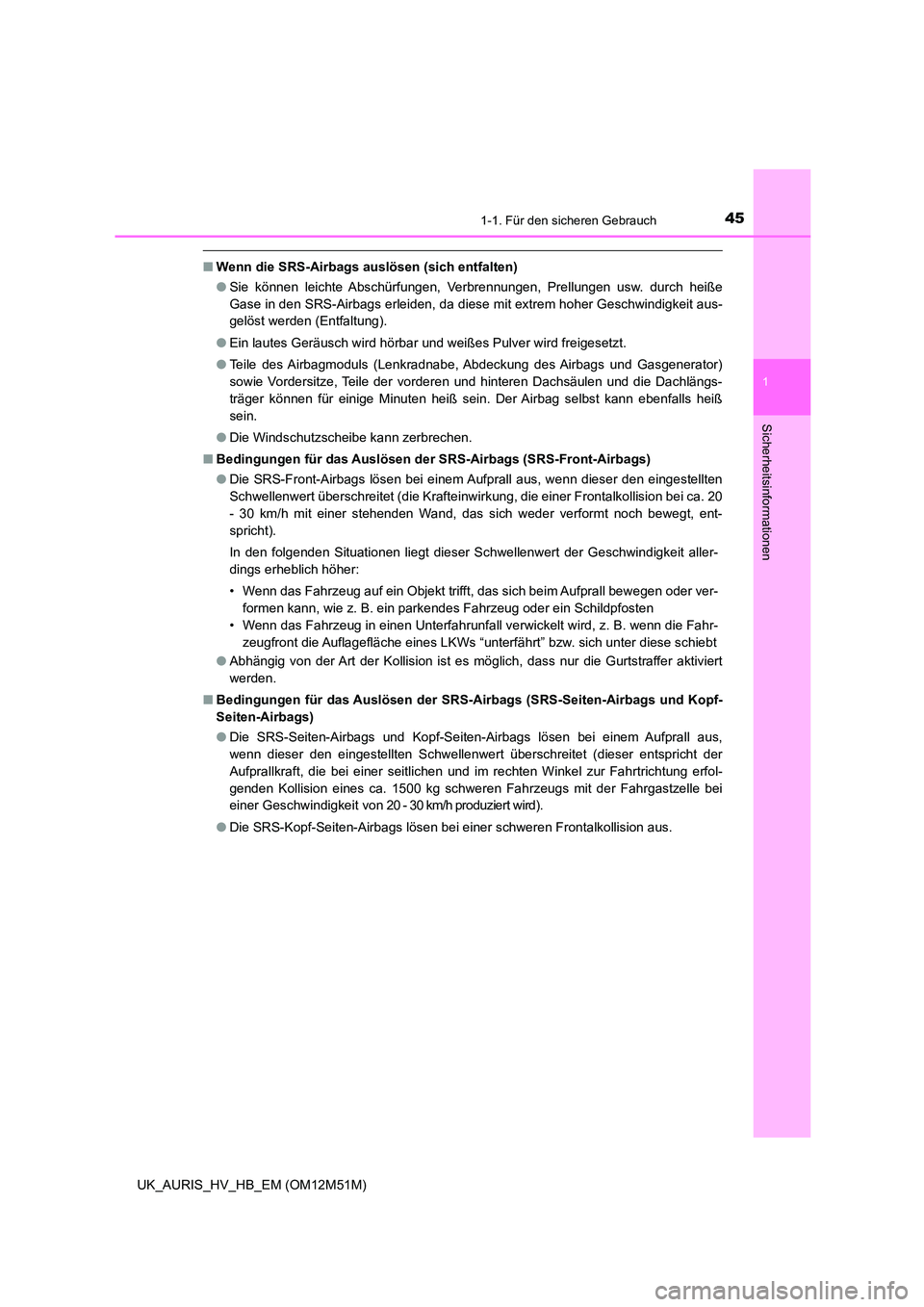

Page 45 of 612
451-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12M51M)
■Wenn die SRS-Airbags auslösen (sich entfalten)
● Sie können leichte Abschürfungen, Verbrennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da diese mit extrem hoher Geschwindigkeit aus-
gelöst werden (Entfaltung).
● Ein lautes Geräusch wird hörbar und weißes Pulver wird freigesetzt.
● Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenerator)
sowie Vordersitze, Teile der vorderen und hinteren Dachsäulen und die Dachlängs-
träger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
● Die Windschutzscheibe kann zerbrechen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Krafteinwirkung, die einer Frontalkollision bei ca. 20
- 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser Schwellenwert der Geschwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft, das sich beim Aufprall bewegen oder ver-
formen kann, wie z. B. ein parkendes Fahrzeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrunfall verwickelt wird, z. B. wenn die Fahr-
zeugfront die Auflagefläche eines LKWs “unt erfährt” bzw. sich unter diese schiebt
● Abhängig von der Art der Kollision ist es möglich, dass nur die Gurtstraffer aktiviert
werden.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-
Seiten-Airbags)
● Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen bei einem Aufprall aus,
wenn dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der
Aufprallkraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfol-
genden Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastzelle bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
● Die SRS-Kopf-Seiten-Airbags lösen bei einer schweren Frontalkollision aus.

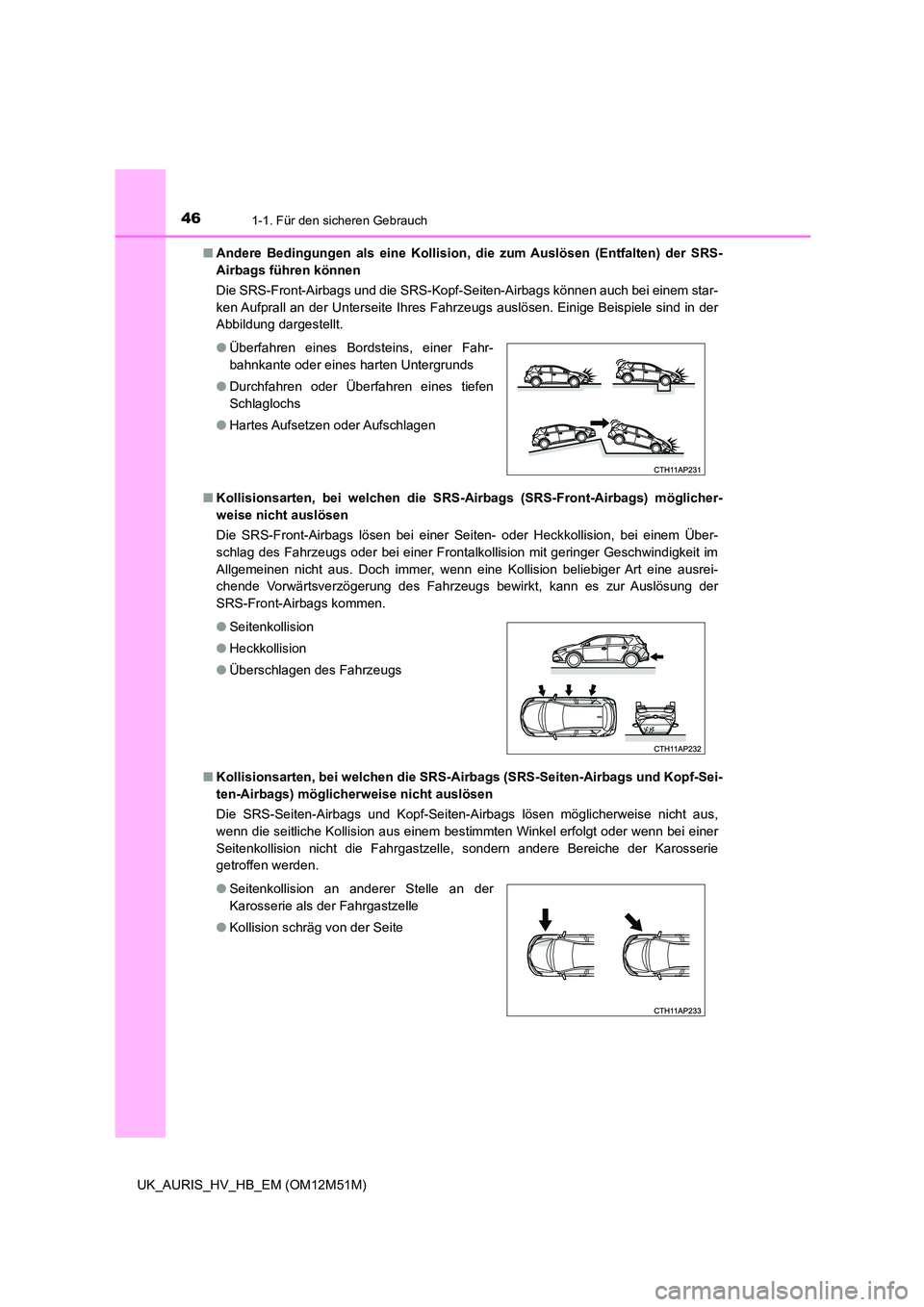

Page 46 of 612
461-1. Für den sicheren Gebrauch
UK_AURIS_HV_HB_EM (OM12M51M)
■ Andere Bedingungen als eine Kollision, die zum Auslösen (Entfalten) der SRS-
Airbags führen können
Die SRS-Front-Airbags und die SRS-Kopf-Sei ten-Airbags können auch bei einem star-
ken Aufprall an der Unterseite Ihres Fahrzeugs auslösen. Einige Beispiele sind in der
Abbildung dargestellt.
■ Kollisionsarten, bei welchen die SRS-Airbags (SRS-Front-Airbags) möglicher-
weise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Seiten- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Frontalkollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus. Doch immer, wenn eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen.
■ Kollisionsarten, bei welchen die SRS-Airbags (SRS-Seiten-Airbags und Kopf-Sei-
ten-Airbags) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen möglicherweise nicht aus,
wenn die seitliche Kollision aus einem bestimmten Winkel erfolgt oder wenn bei einer
Seitenkollision nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie
getroffen werden.
● Überfahren eines Bordsteins, einer Fahr-
bahnkante oder eines harten Untergrunds
● Durchfahren oder Überfahren eines tiefen
Schlaglochs
● Hartes Aufsetzen oder Aufschlagen
● Seitenkollision
● Heckkollision
● Überschlagen des Fahrzeugs
● Seitenkollision an anderer Stelle an der
Karosserie als der Fahrgastzelle
● Kollision schräg von der Seite
Page 47 of 612
471-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12M51M)
Die SRS-Seiten-Airbags lösen bei einer Frontal- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Seitenkollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
Die SRS-Kopf-Seiten-Airbags lösen bei einer Heckkollision, bei einem Überschlag des
Fahrzeugs oder bei einer Seitenkollision bzw. Frontalkollision mit geringer Geschwin-
digkeit im Allgemeinen nicht aus.
■ Wann Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
wenden sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden.
Wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
● Einer der SRS-Airbags wurde ausgelöst.
● Frontalkollision
● Heckkollision
● Überschlagen des Fahrzeugs
● Heckkollision
● Überschlagen des Fahrzeugs
● Die Fahrzeugfront ist beschädigt oder ver-
formt oder war in einen Unfall verwickelt, der
nicht stark genug war, um die SRS-Front-Air-
bags auszulösen.
Page 48 of 612
481-1. Für den sicheren Gebrauch
UK_AURIS_HV_HB_EM (OM12M51M)
● Ein Teil einer Tür oder der Bereich darum
herum ist beschädigt oder verformt oder das
Fahrzeug war in einen Unfall verwickelt, der
nicht stark genug war, um die SRS-Seiten-
Airbags und Kopf-Seiten-Airbags auszulö-
sen.
● Das Lenkradpolster, das Armaturenbrett in
der Nähe des Beifahrer-Airbags oder die
Unterseite der Instrumententafel ist verkratzt,
rissig oder anderweitig beschädigt.
● Die Oberfläche der mit dem Seiten-Airbag
ausgestatteten Sitze ist verkratzt, rissig oder
anderweitig beschädigt.
● Der Bereich der vorderen Dachsäulen, hinte-
ren Dachsäulen oder der Dachlängsträger-
verkleidung (Füllung), in der die Kopf-Seiten-
Airbags untergebracht sind, ist zerkratzt, ris-
sig oder anderweitig beschädigt.

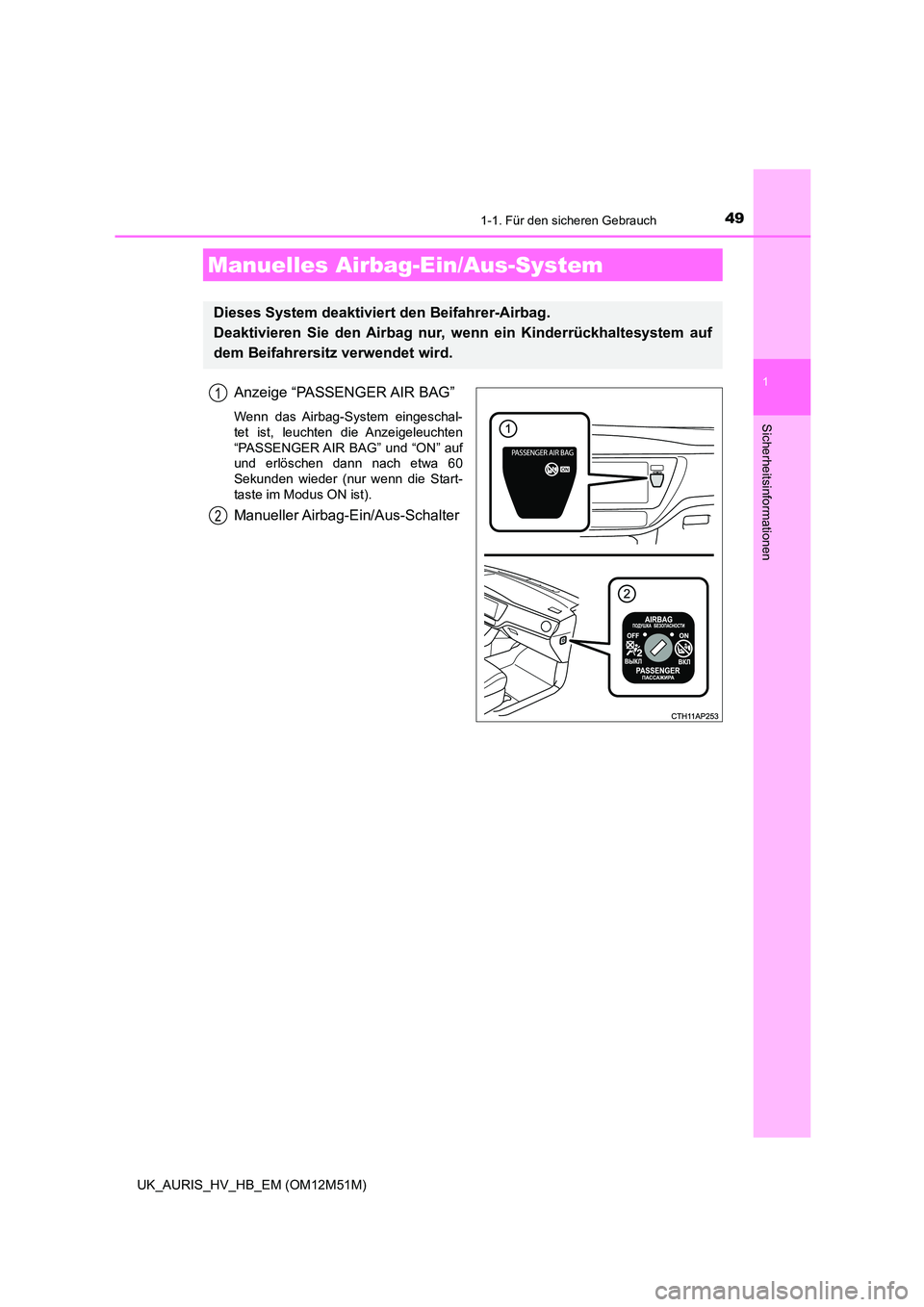

Page 49 of 612
491-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
UK_AURIS_HV_HB_EM (OM12M51M)
Anzeige “PASSENGER AIR BAG”
Wenn das Airbag-System eingeschal- tet ist, leuchten die Anzeigeleuchten
“PASSENGER AIR BAG” und “ON” auf
und erlöschen dann nach etwa 60 Sekunden wieder (nur wenn die Start-
taste im Modus ON ist).
Manueller Airbag-Ein/Aus-Schalter
Manuelles Airbag -Ein/Aus-System
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie den Airbag nur, we nn ein Kinderrückhaltesystem auf
dem Beifahrersitz verwendet wird.
1
2

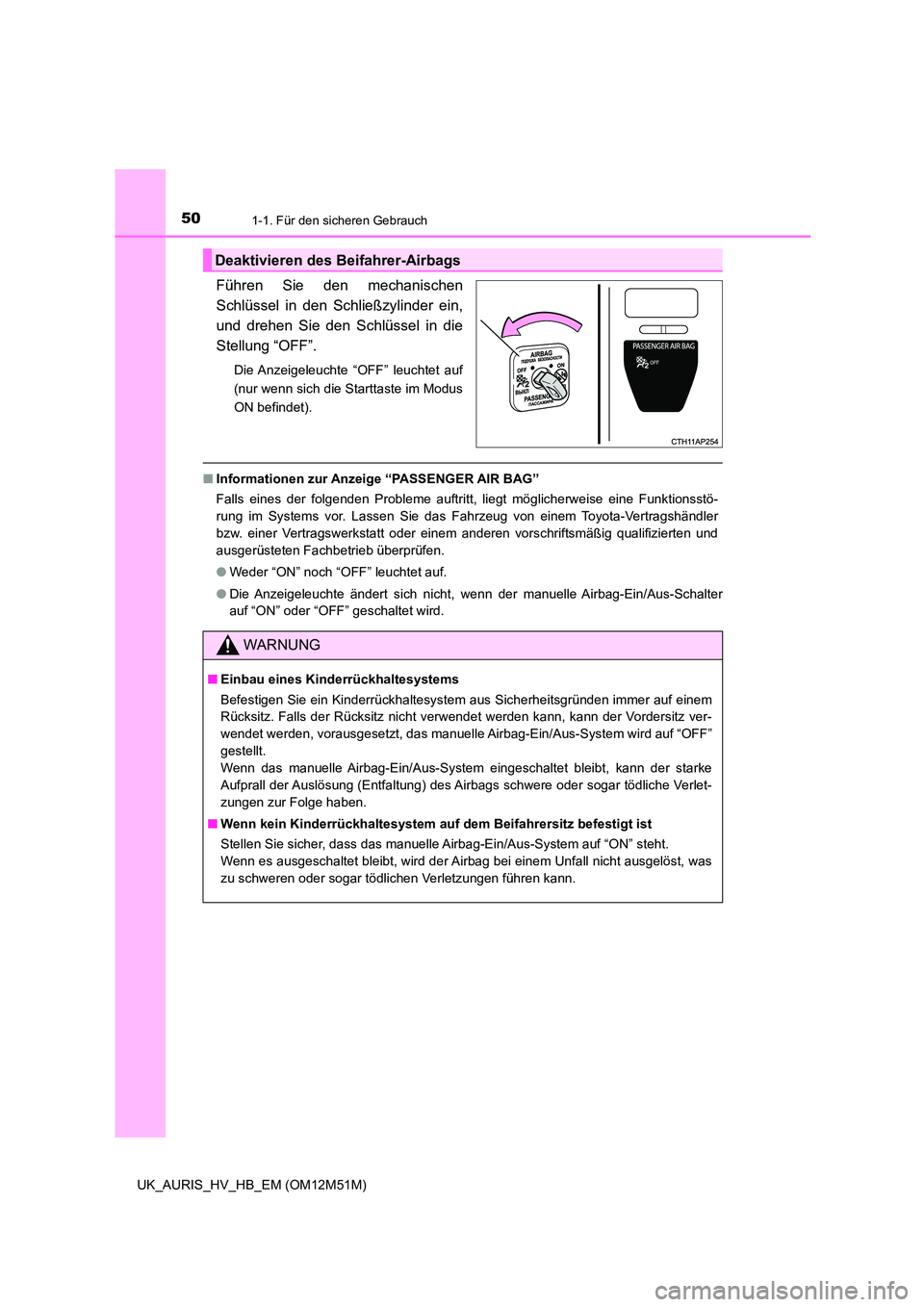

Page 50 of 612
501-1. Für den sicheren Gebrauch
UK_AURIS_HV_HB_EM (OM12M51M)
Führen Sie den mechanischen
Schlüssel in den Schließzylinder ein,
und drehen Sie den Schlüssel in die
Stellung “OFF”.
Die Anzeigeleuchte “OFF” leuchtet auf
(nur wenn sich die Starttaste im Modus
ON befindet).
■ Informationen zur Anzeige “PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstö-
rung im Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
● Weder “ON” noch “OFF” leuchtet auf.
● Die Anzeigeleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schalter
auf “ON” oder “OFF” geschaltet wird.
Deaktivieren des Beifahrer-Airbags
WARNUNG
■ Einbau eines Kinderrückhaltesystems
Befestigen Sie ein Kinderrückhaltesystem aus Sicherheitsgründen immer auf einem
Rücksitz. Falls der Rücksitz nicht verwendet werden kann, kann der Vordersitz ver-
wendet werden, vorausgesetzt, das manuelle Airbag-Ein/Aus-System wird auf “OFF”
gestellt.
Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann der starke
Aufprall der Auslösung (Entfaltung) des Airbags schwere oder sogar tödliche Verlet-
zungen zur Folge haben.
■ Wenn kein Kinderrückhaltesystem auf dem Beifahrersitz befestigt ist
Stellen Sie sicher, dass das manuelle Airbag-Ein/Aus-System auf “ON” steht.
Wenn es ausgeschaltet bleibt, wird der Airbag bei einem Unfall nicht ausgelöst, was
zu schweren oder sogar tödlichen Verletzungen führen kann.
