TOYOTA AURIS 2018 Instructieboekje (in Dutch)

4217-2. Onderhoud
UK AURIS_HV_HB_EE (OM12M49E)
7
Onderhoud en verzorging

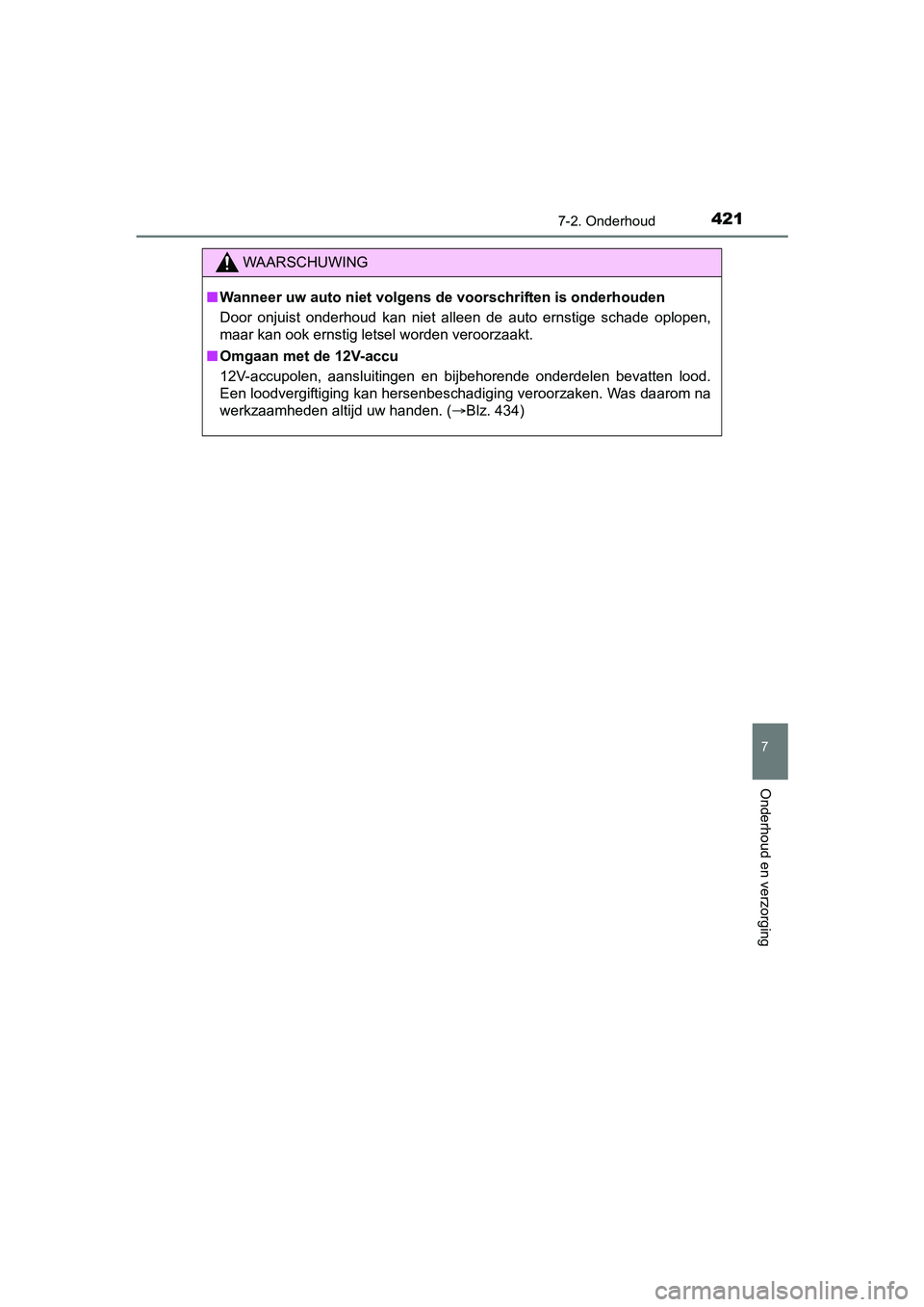

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( Blz. 434)
AURIS_HV_OM_Europe_OM12M49E.book Page 421 Wednesday, October 4, 2017 6:32 PM

422
UK AURIS_HV_HB_EE (OM12M49E)

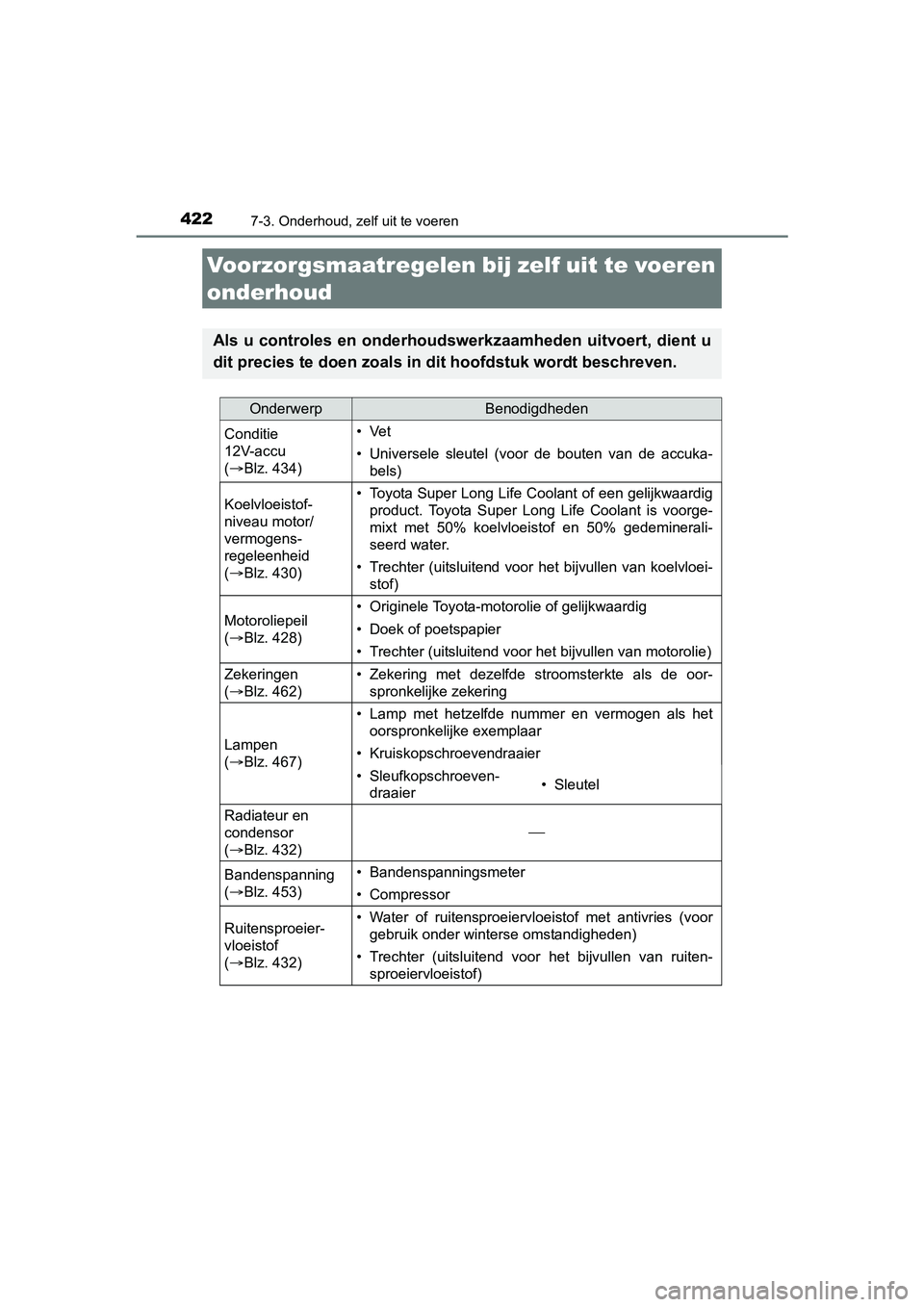

7-3. Onderhoud, zelf uit te voeren
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
( Blz. 434)•Vet
• Universele sleutel (voor de bouten van de accuka-
bels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 430)• Toyota Super Long Life Coolant of een gelijkwaardig
product. Toyota Super Long Life Coolant is voorge-
mixt met 50% koelvloeistof en 50% gedeminerali-
seerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-
stof)
Motoroliepeil
( Blz. 428)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
( Blz. 462)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
( Blz. 467)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven-draaier• Sleutel
Radiateur en
condensor
( Blz. 432)

Bandenspanning
( Blz. 453)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
( Blz. 432)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
AURIS_HV_OM_Europe_OM12M49E.book Page 422 Wednesday, October 4, 2017 6:32 PM

4237-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
7
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Zorg ervoor dat “Power ON.” (contact AAN) niet wordt weergegeve n op
het multi-informatiedisplay en dat het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de draaien de ven-
tilator en de aandrijfriem.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. ( Blz. 432)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
AURIS_HV_OM_Europe_OM12M49E.book Page 423 Wednesday, October 4, 2017 6:32 PM

4247-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)

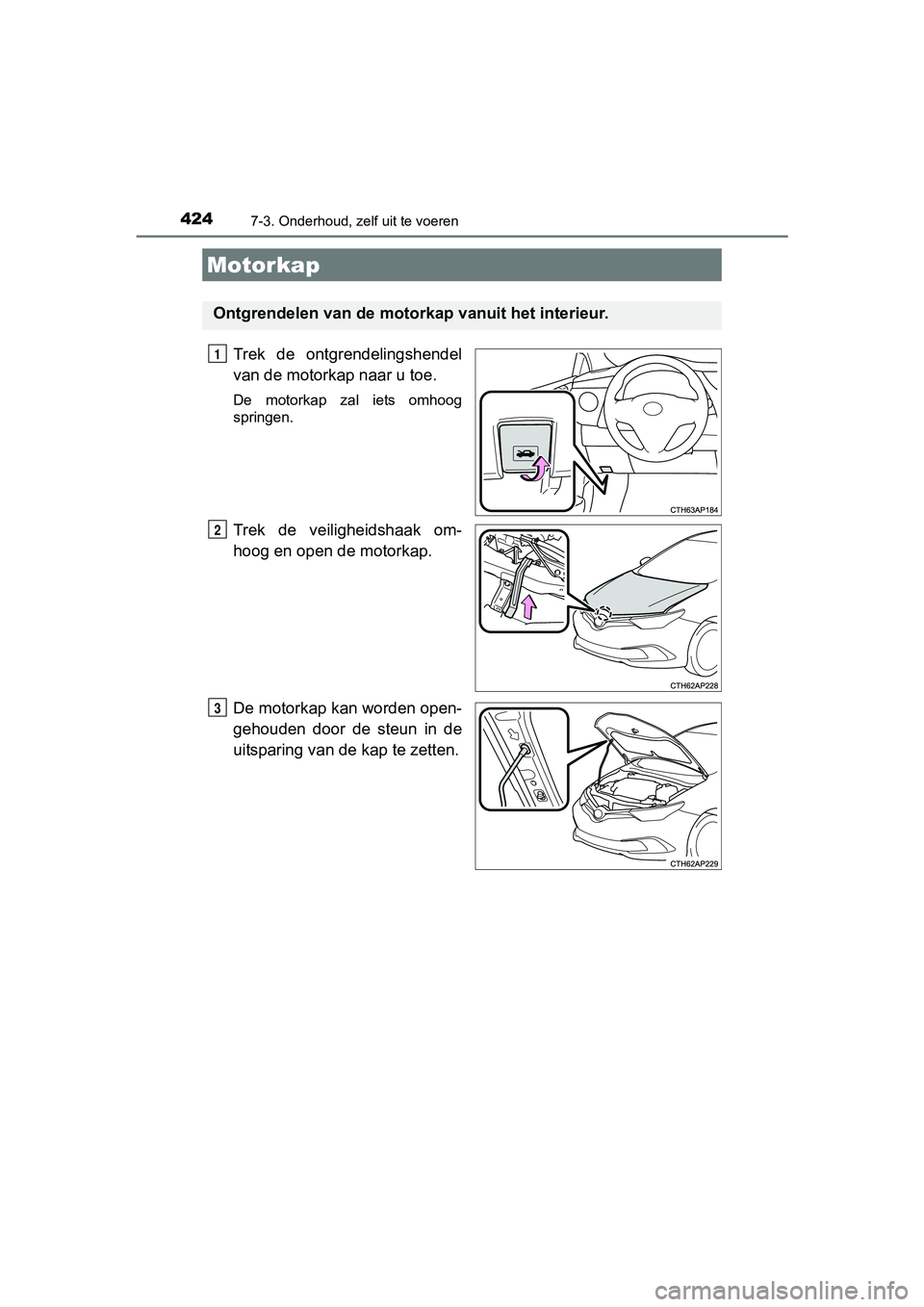

Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak om-
hoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
uitsparing van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
AURIS_HV_OM_Europe_OM12M49E.book Page 424 Wednesday, October 4, 2017 6:32 PM

4257-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
7
Onderhoud en verzorging

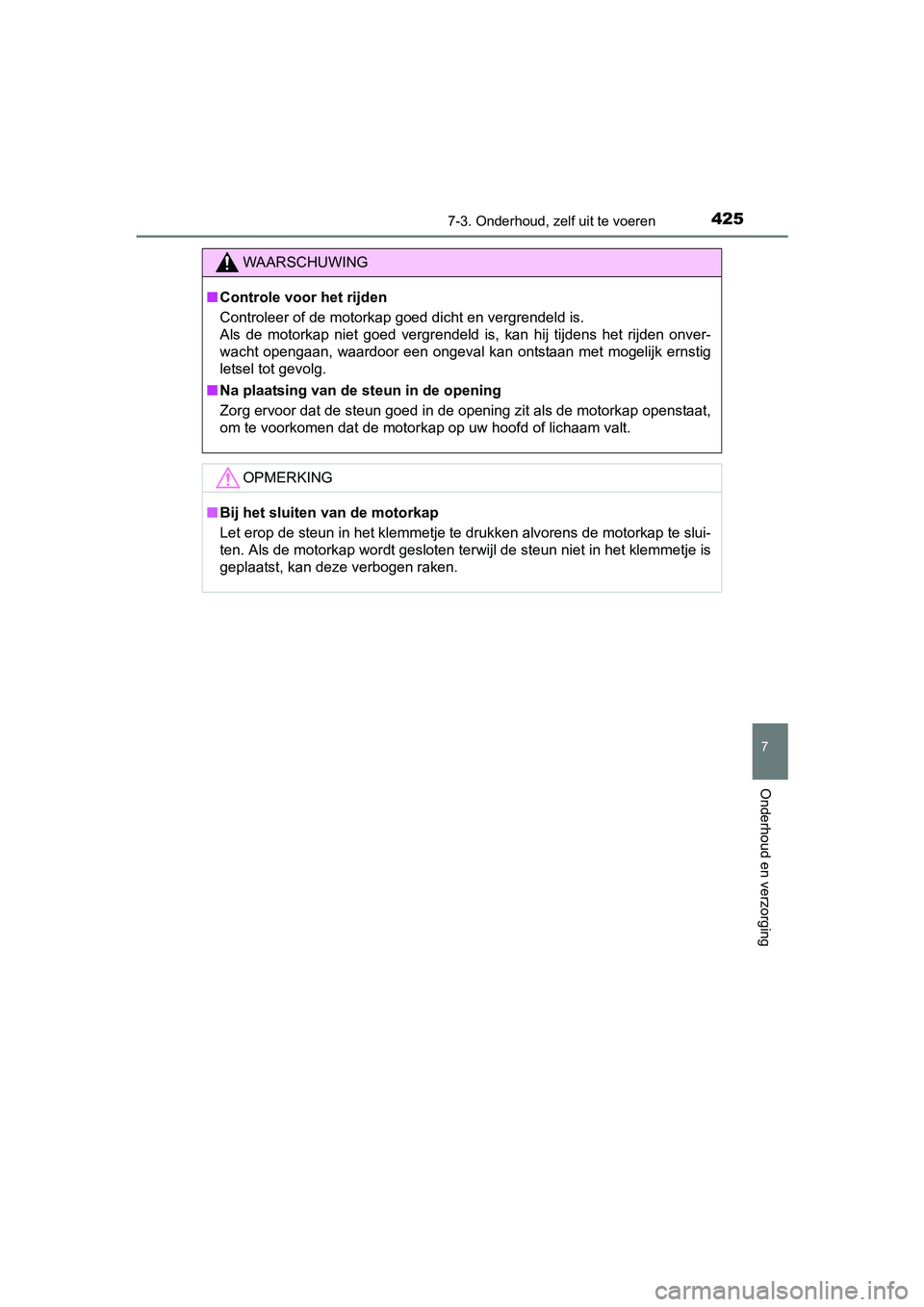

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■ Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motor kap te slui-
ten. Als de motorkap wordt gesloten terwijl de steun niet in he t klemmetje is
geplaatst, kan deze verbogen raken.
AURIS_HV_OM_Europe_OM12M49E.book Page 425 Wednesday, October 4, 2017 6:32 PM

4267-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
◆Voor
◆Achter
Type A
Type B

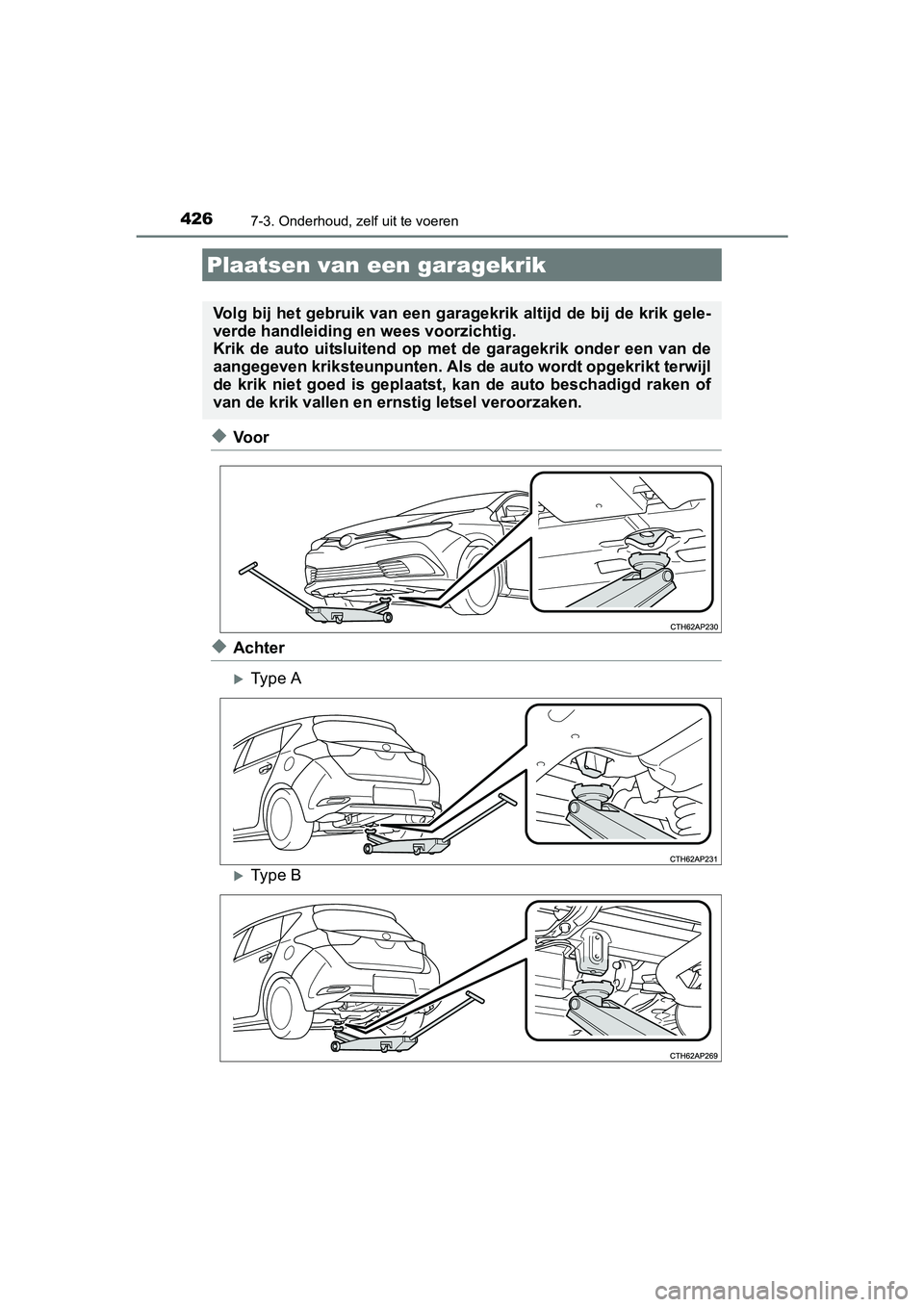

Plaatsen van een garagekrik
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en erns tig letsel veroorzaken.
AURIS_HV_OM_Europe_OM12M49E.book Page 426 Wednesday, October 4, 2017 6:32 PM

4277-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
7
Onderhoud en verzorging

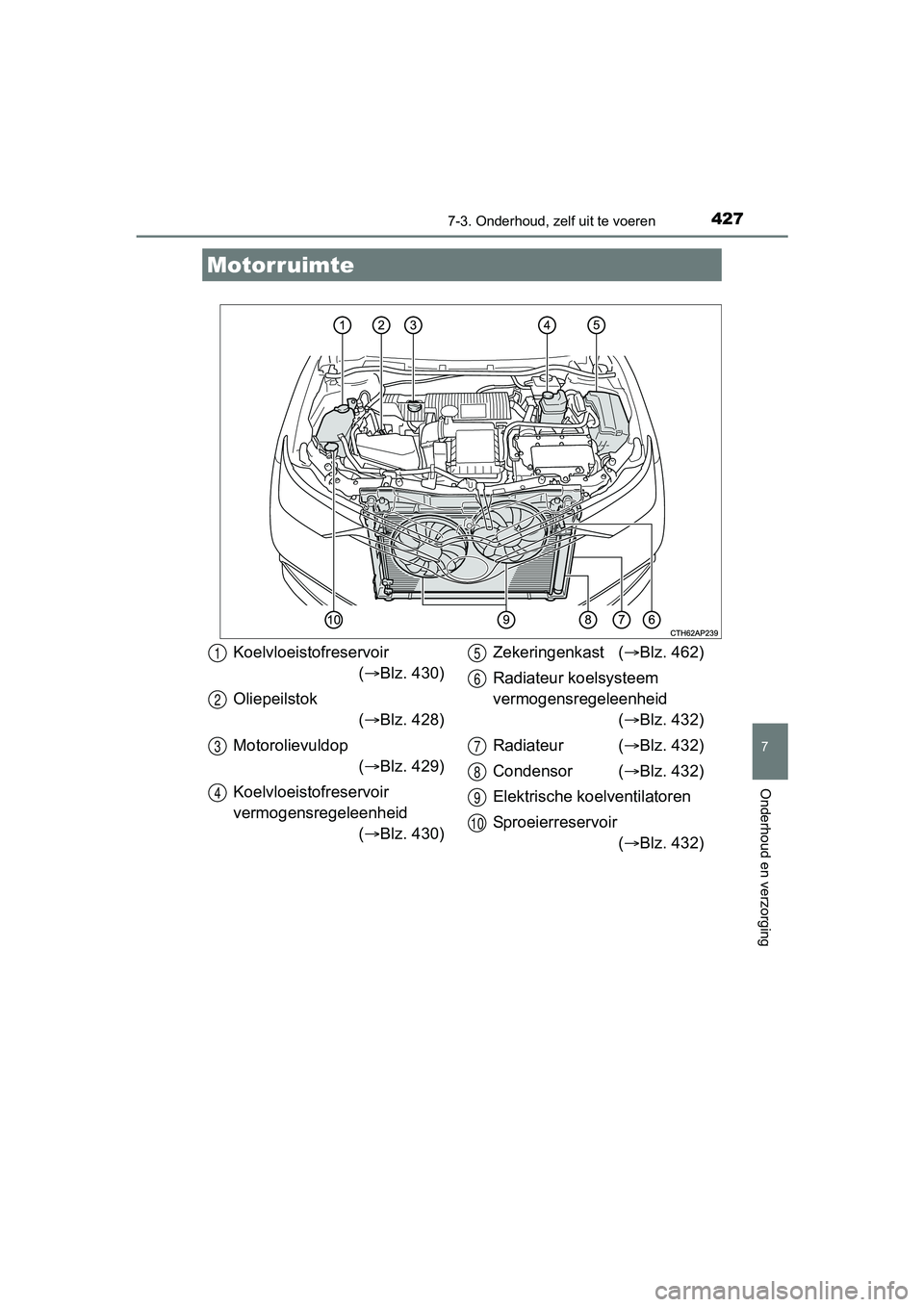

Motorruimte
Koelvloeistofreservoir( Blz. 430)
Oliepeilstok ( Blz. 428)
Motorolievuldop ( Blz. 429)
Koelvloeistofreservoir
vermogensregeleenheid ( Blz. 430) Zekeringenkast (
Blz. 462)
Radiateur koelsysteem
vermogensregeleenheid ( Blz. 432)
Radiateur ( Blz. 432)
Condensor ( Blz. 432)
Elektrische koelventilatoren
Sproeierreservoir ( Blz. 432)1
2
3
4
5
6
7
8
9
10
AURIS_HV_OM_Europe_OM12M49E.book Page 427 Wednesday, October 4, 2017 6:32 PM

4287-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en het hybridesysteem
is uitgeschakeld, minstens 5 mi nuten om de olie de gelegenheid
te geven naar het carter terug te stromen.
Trek de peilstok uit de motor
terwijl u een doek onder het
uiteinde houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor
en controleer het oliepeil ter-
wijl u een doek onder het uit-
einde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is
afhankelijk van de uitvoering
van de auto en het motor-
type.
Veeg de peilstok af en steek deze helemaal terug in de houder.
Motorolie
1
2
3
4
5
1
2
3
6
AURIS_HV_OM_Europe_OM12M49E.book Page 428 Wednesday, October 4, 2017 6:32 PM

4297-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)
7
Onderhoud en verzorging

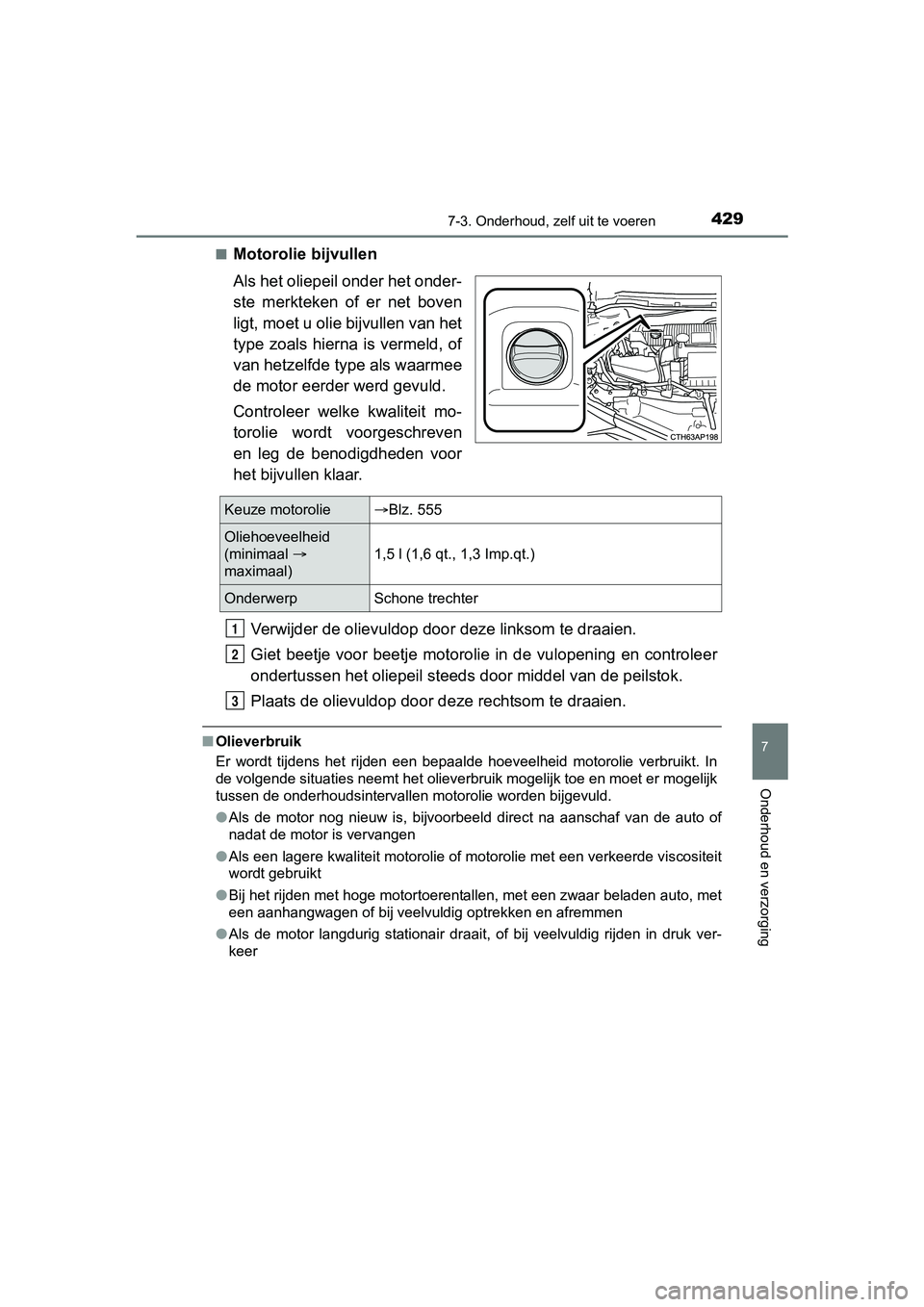

■Motorolie bijvullen
Als het oliepeil onder het onder-
ste merkteken of er net boven
ligt, moet u olie bijvullen van het
type zoals hierna is vermeld, of
van hetzelfde type als waarmee
de motor eerder werd gevuld.
Controleer welke kwaliteit mo-
torolie wordt voorgeschreven
en leg de benodigdheden voor
het bijvullen klaar.Verwijder de olievuldop doo r deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controlee r
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door de ze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en mo et er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
● Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeer de viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationai r draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie Blz. 555
Oliehoeveelheid
(minimaal 
maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
AURIS_HV_OM_Europe_OM12M49E.book Page 429 Wednesday, October 4, 2017 6:32 PM

4307-3. Onderhoud, zelf uit te voeren
UK AURIS_HV_HB_EE (OM12M49E)

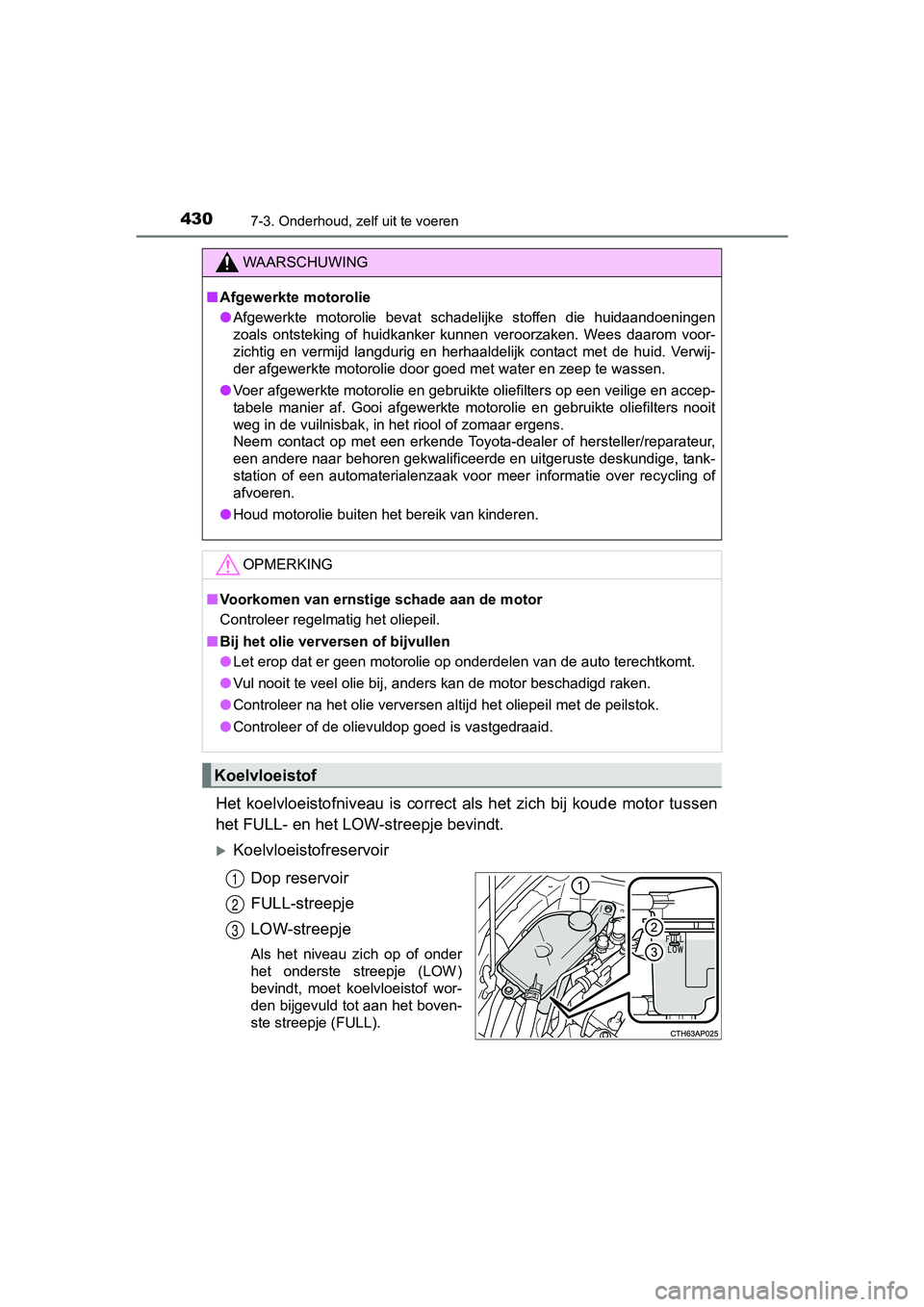

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
het FULL- en het LOW- streepje bevindt.
Koelvloeistofreservoir
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder
het onderste streepje (LOW)
bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeni ngen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de hu id. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefi lters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over rec ycling of
afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd rake n.
● Controleer na het olie verversen altijd het oliepeil met de pei lstok.
● Controleer of de olievuldop goed is vastgedraaid.
Koelvloeistof
1
2
3
