TOYOTA AURIS 2018 Instructieboekje (in Dutch)

551

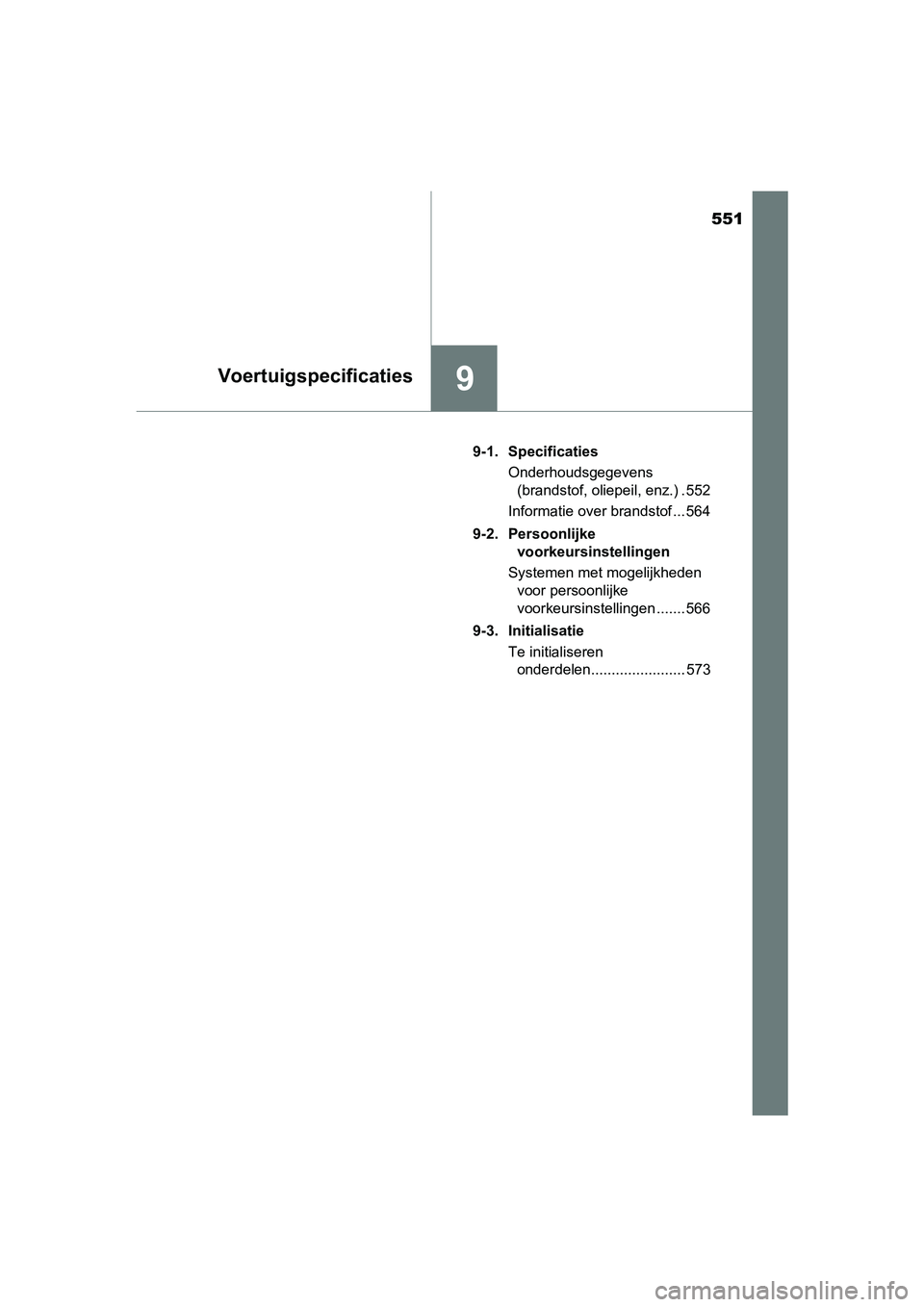

9Voertuigspecificaties
UK AURIS_HV_HB_EE (OM12M49E)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 552
Informatie over brandstof ... 564
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 566
9-3. Initialisatie Te initialiseren onderdelen....................... 573
AURIS_HV_OM_Europe_OM12M49E.book Page 551 Wednesday, October 4, 2017 6:32 PM

552
UK AURIS_HV_HB_EE (OM12M49E)
9-1. Specificaties
*1: Ongeladen auto
*2: Auto's met 195/65R15 banden
*3: Met 205/55R16 banden
*4: Auto's met 225/45R17 banden
*5: Het maximaal toelaatbare voertuiggewicht is ook vermeld op het informa-
tielabel (typeplaatje). (
Blz. 204)
*6: Auto's met trekhaakpakket (Blz. 201)

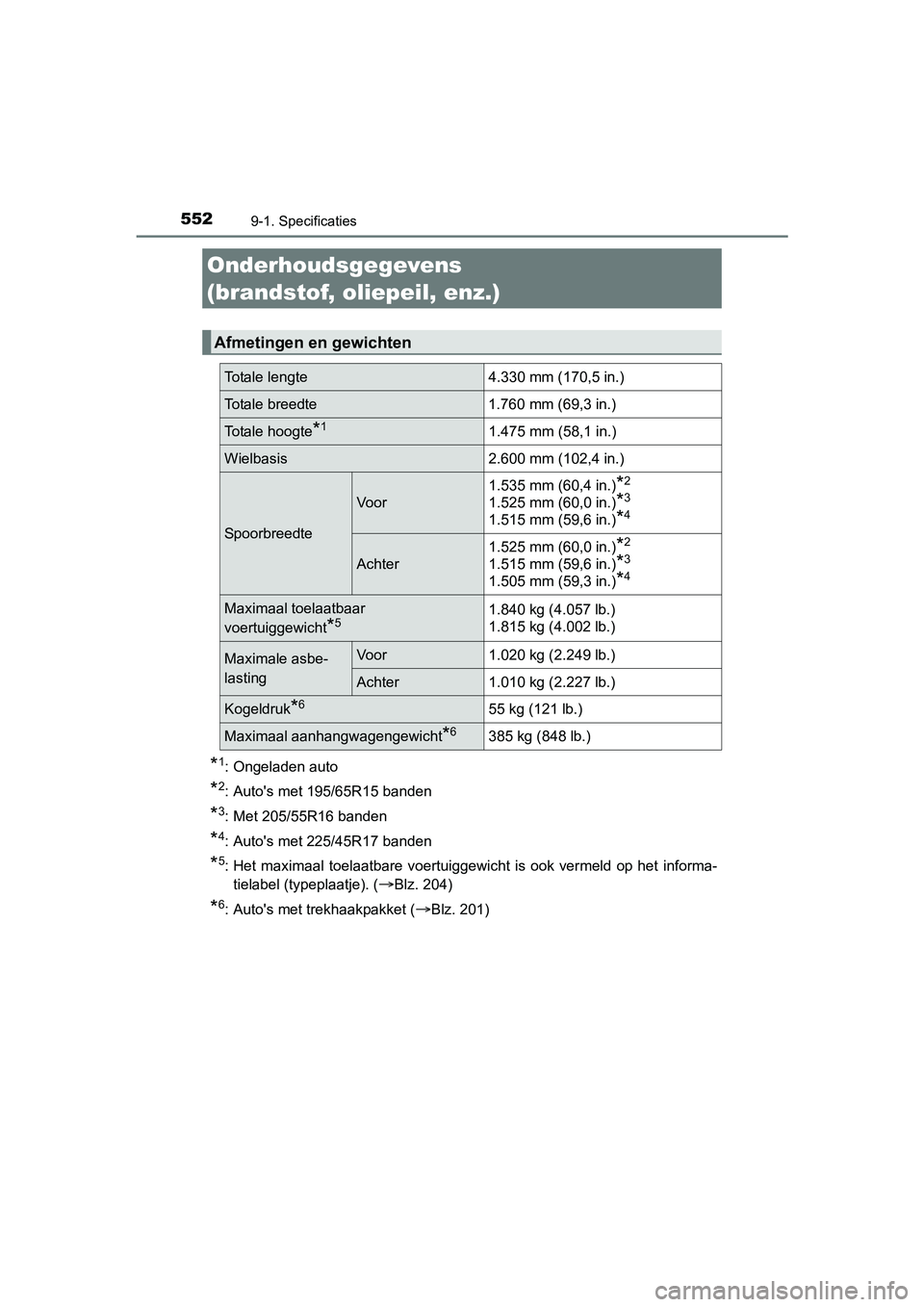

Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte 4.330 mm (170,5 in.)
Totale breedte1.760 mm (69,3 in.)
Totale hoogte*11.475 mm (58,1 in.)
Wielbasis 2.600 mm (102,4 in.)
Spoorbreedte
Voor1.535 mm (60,4 in.)
*2
1.525 mm (60,0 in.)*3
1.515 mm (59,6 in.)*4
Achter
1.525 mm (60,0 in.)
*2
1.515 mm (59,6 in.)*3
1.505 mm (59,3 in.)*4
Maximaal toelaatbaar
voertuiggewicht
*51.840 kg (4.057 lb.)
1.815 kg (4.002 lb.)
Maximale asbe-
lastingVoor
1.020 kg (2.249 lb.)
Achter1.010 kg (2.227 lb.)
Kogeldruk*655 kg (121 lb.)
Maximaal aanhangwagengewicht*6385 kg (848 lb.)
AURIS_HV_OM_Europe_OM12M49E.book Page 552 Wednesday, October 4, 2017 6:32 PM

5539-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)
9
Voertuigspecificaties

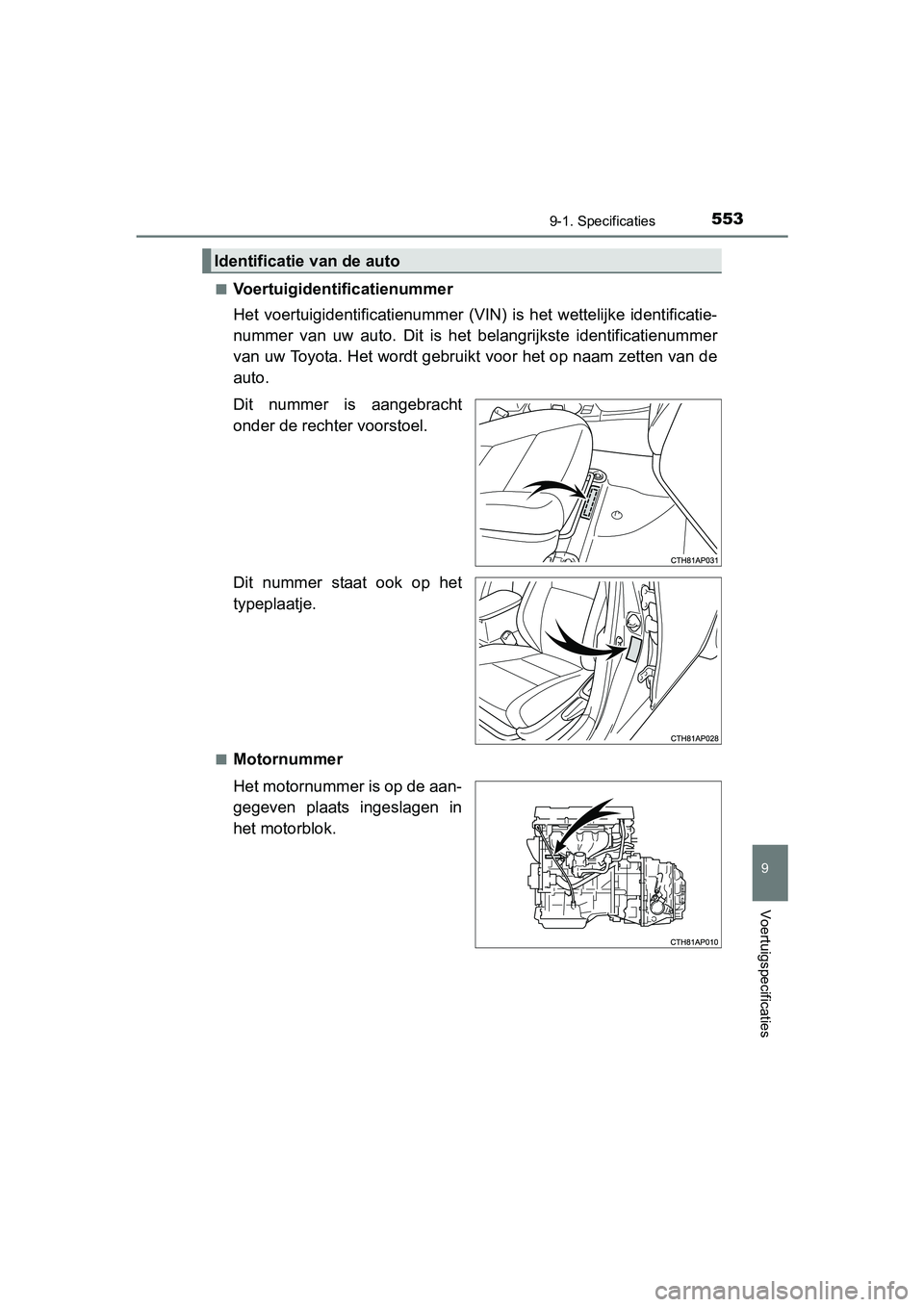

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruikt voor het op naam zetten van d e
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
■Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Identificatie van de auto
AURIS_HV_OM_Europe_OM12M49E.book Page 553 Wednesday, October 4, 2017 6:32 PM

5549-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)
Motor
Model2ZR-FXE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5  88,3 mm (3,17  3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)45 l (11,9 gal., 9,9 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eMotor met permanente magneet
Maximaal vermogen60 kW
Maximaal koppel207 Nm (21,1 kgm, 153 ft•lbf)
AURIS_HV_OM_Europe_OM12M49E.book Page 554 Wednesday, October 4, 2017 6:32 PM

5559-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en c ontroleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. T oyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaard ige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie

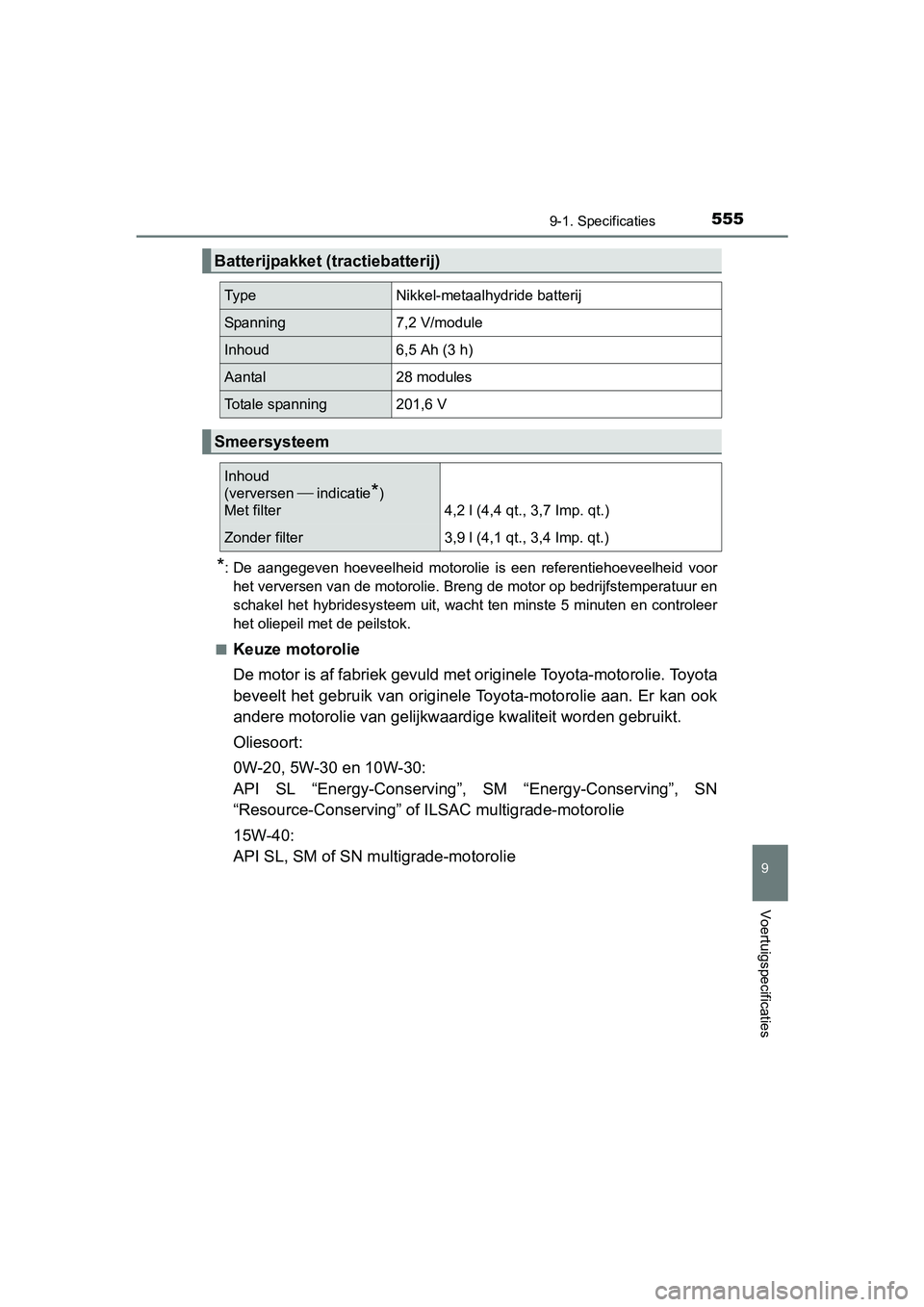

Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal28 modules
Totale spanning201,6 V
Smeersysteem
Inhoud
(verversen  indicatie
*)
Met filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp. qt.)
AURIS_HV_OM_Europe_OM12M49E.book Page 555 Wednesday, October 4, 2017 6:32 PM

5569-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)

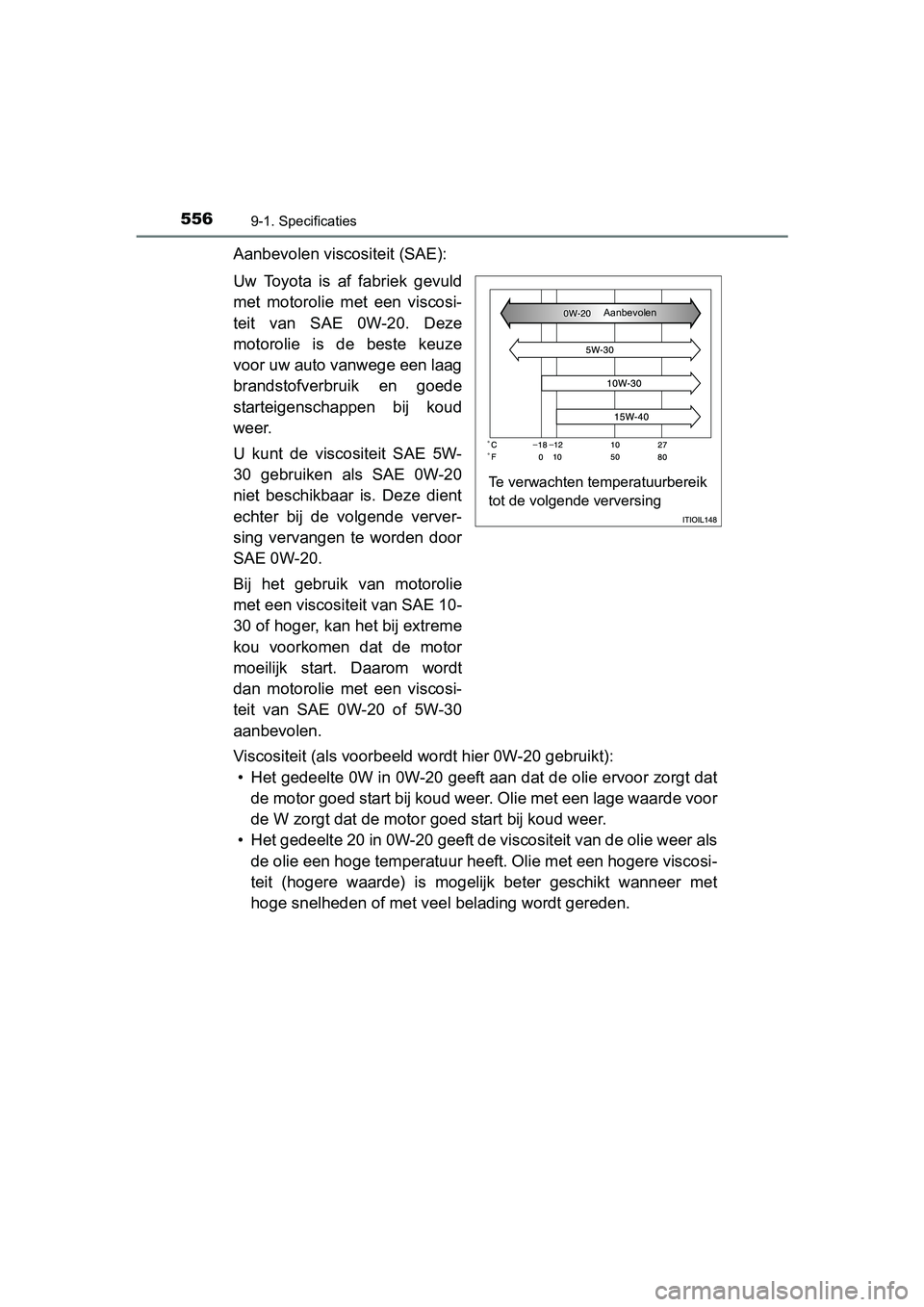

Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE 10-
30 of hoger, kan het bij extreme
kou voorkomen dat de motor
moeilijk start. Daarom wordt
dan motorolie met een viscosi-
teit van SAE 0W-20 of 5W-30
aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt da t
de motor goed start bij koud weer. Olie met een lage waarde voo r
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi -
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
AURIS_HV_OM_Europe_OM12M49E.book Page 556 Wednesday, October 4, 2017 6:32 PM

5579-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)
9
Voertuigspecificaties

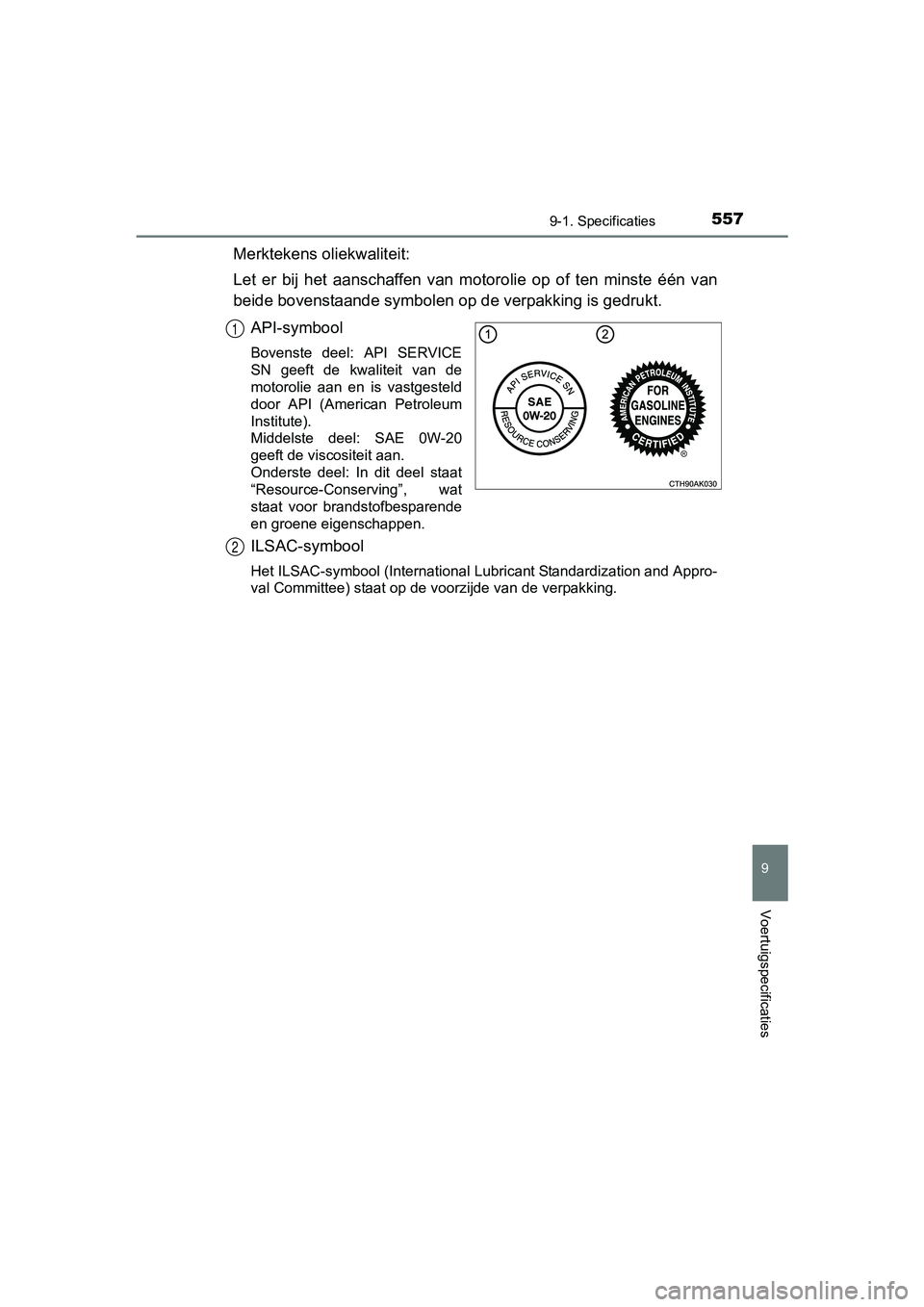

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
AURIS_HV_OM_Europe_OM12M49E.book Page 557 Wednesday, October 4, 2017 6:32 PM

5589-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)

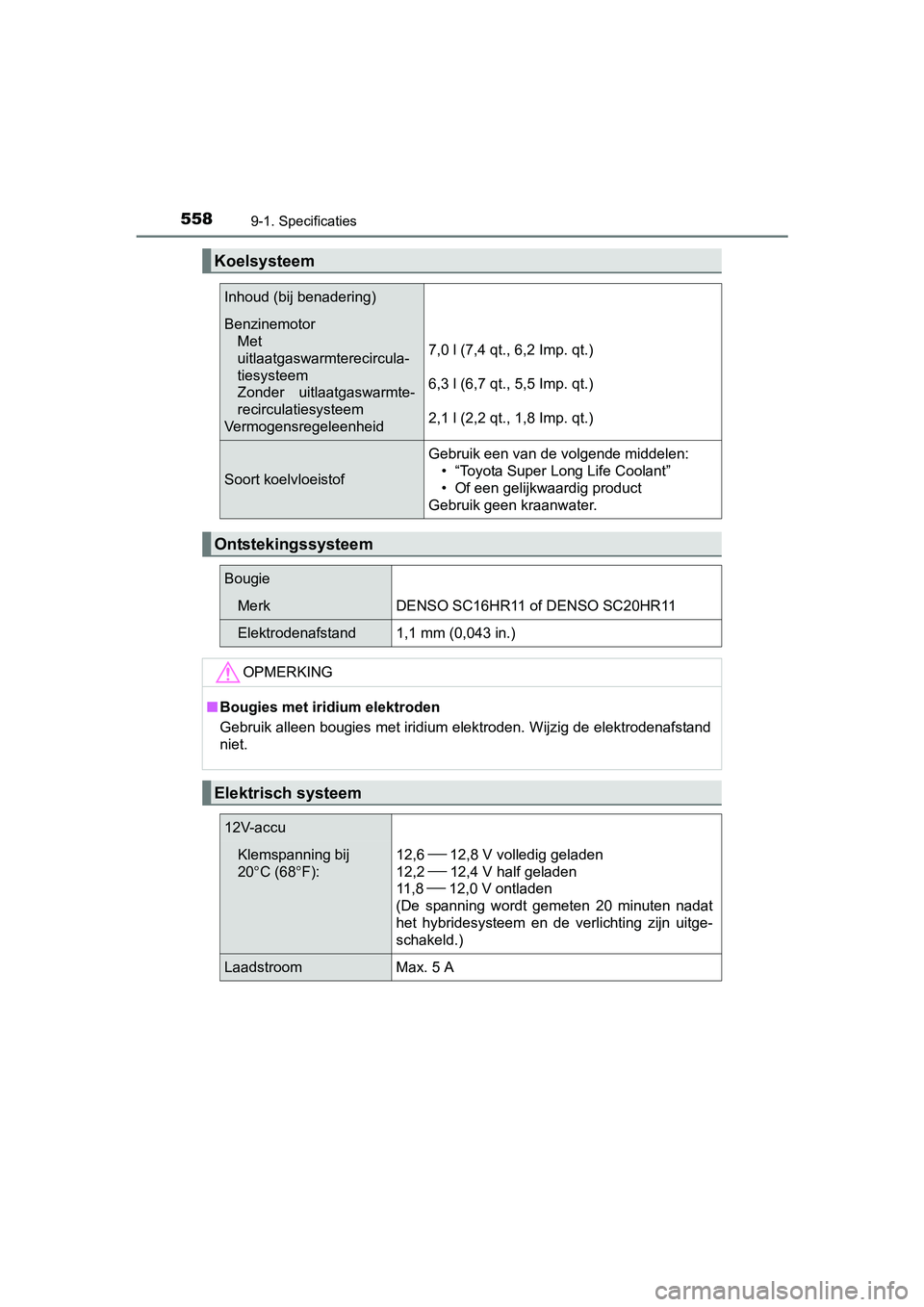

Koelsysteem
Inhoud (bij benadering)
BenzinemotorMet
uitlaatgaswarmterecircula-
tiesysteem
Zonder uitlaatgaswarmte-
recirculatiesysteem
Vermogensregeleenheid
7,0 l (7,4 qt., 6,2 Imp. qt.)
6,3 l (6,7 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougie
MerkDENSO SC16HR11 of DENSO SC20HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning bij
20 C (68 F): 12,6  12,8 V volledig geladen
12,2
 12,4 V half geladen
11 , 8
 12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
het hybridesysteem en de verlichting zijn uitge-
schakeld.)
LaadstroomMax. 5 A
AURIS_HV_OM_Europe_OM12M49E.book Page 558 Wednesday, October 4, 2017 6:32 PM

5599-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 2 94 N (30
kgf, 66 lbf) terwijl het hybridesysteem in werking is
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)
Hybridetransmissie
Hoeveelheid vloeistof*3,4 l (3,6 qt., 3,0 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere trans missievloeistof dan originele To y o t a AT F
WS kan de schakelkwaliteit verminderen, de lockup van de transm issie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transm issie van uw
auto ontstaan.
Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse bestu-
ring
Auto's met rechtse
besturingMin. 73 mm (2,87 in.)
Min. 83 mm (3,27 in.)
Vrije slag pedaal 1  6 mm (0,04  0,24 in.)
Slag parkeerremhen-
del
*26  9 klikken
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
AURIS_HV_OM_Europe_OM12M49E.book Page 559 Wednesday, October
4, 2017 6:32 PM

5609-1. Specificaties
UK AURIS_HV_HB_EE (OM12M49E)

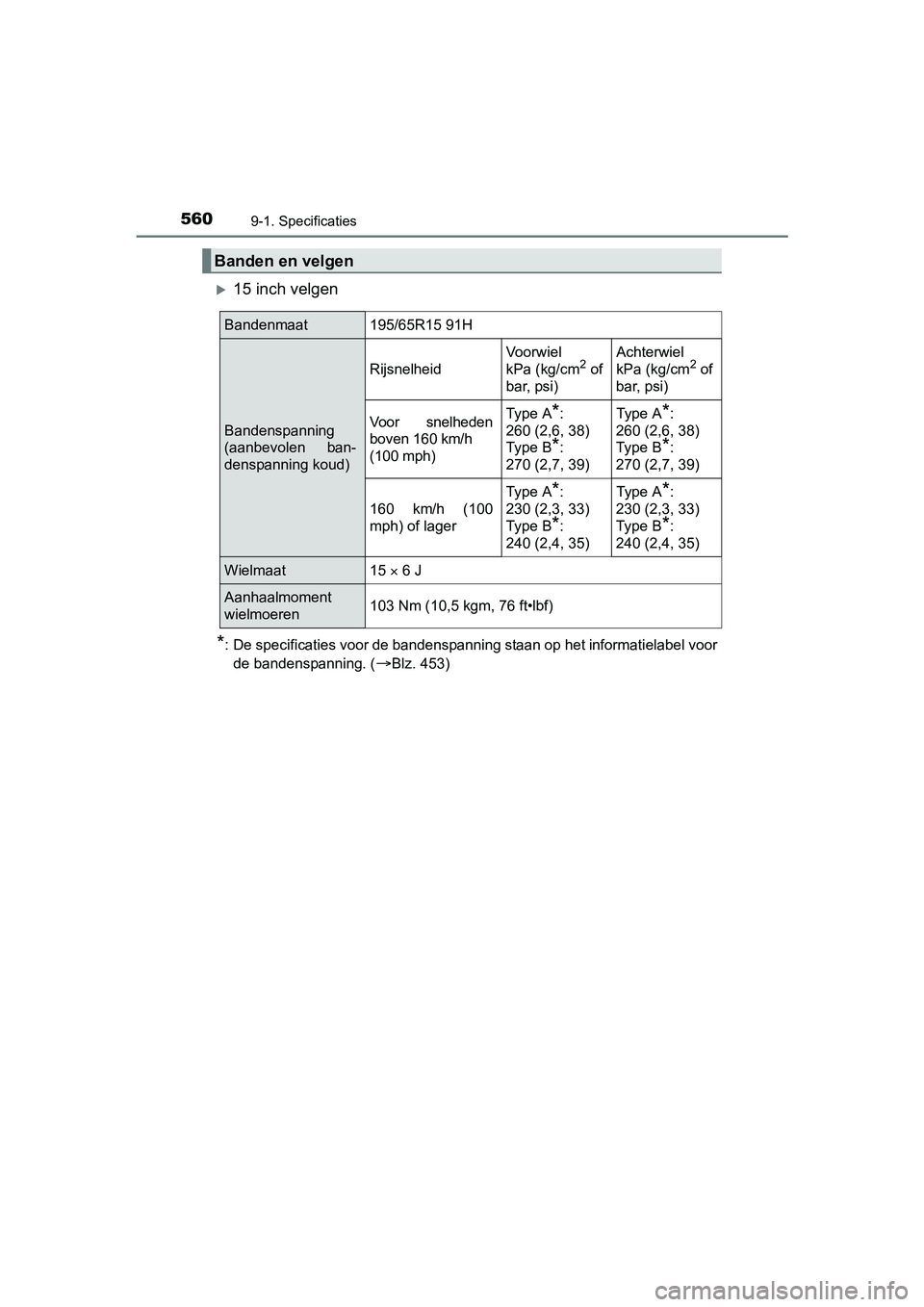

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voor
de bandenspanning. (
Blz. 453)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(aanbevolen ban-
denspanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
160 km/h (100
mph) of lager
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15  6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
