Page 421 of 613
4207-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)

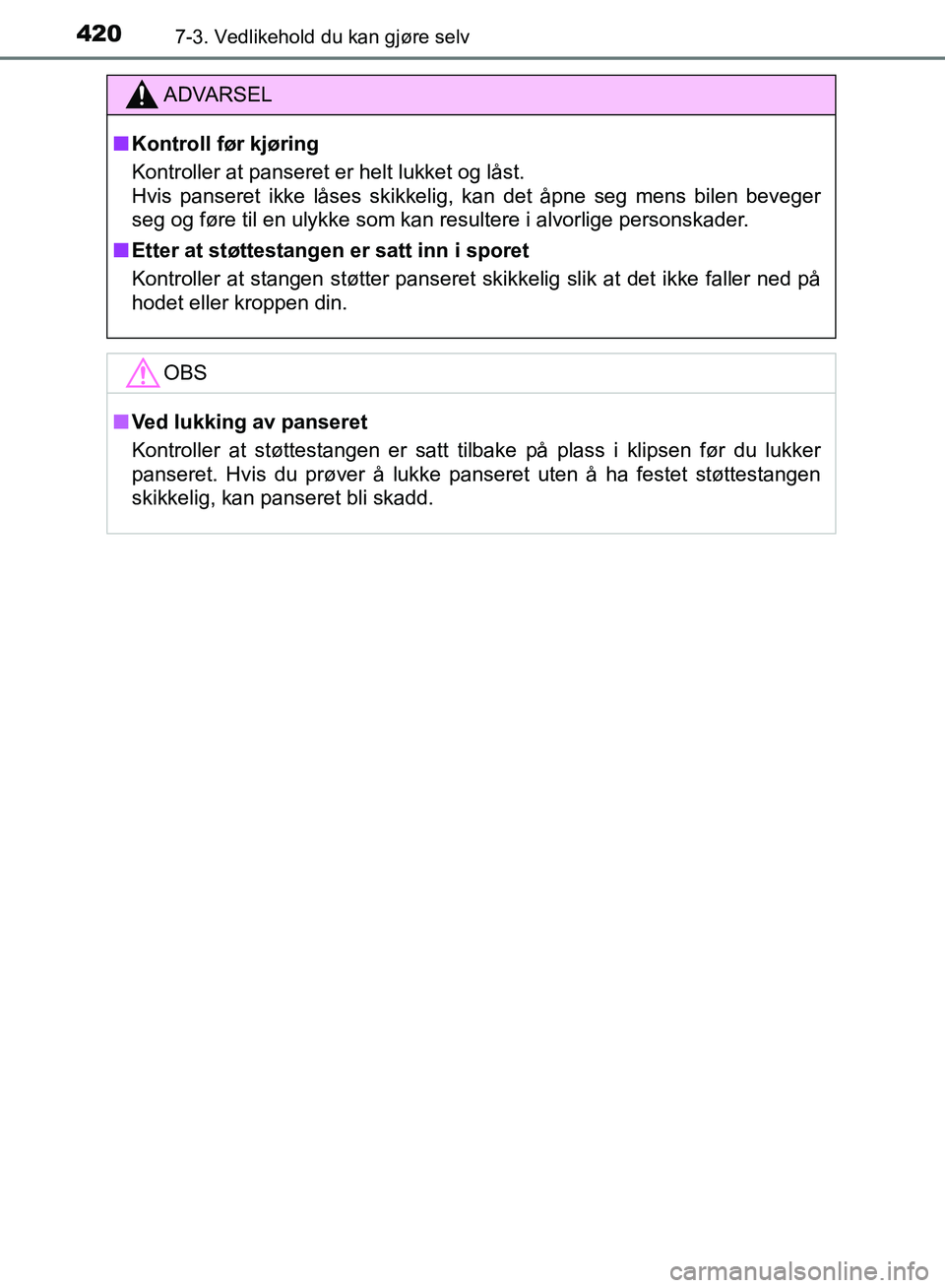

ADVARSEL
nKontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
n Ved lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipsen før du lukker
panseret. Hvis du prøver å lukke panseret uten å ha festet støttestangen
skikkelig, kan panseret bli skadd.
OM12F19NO.book Page 420 Frid ay, November 3, 2017 12:25 PM
Page 422 of 613
4217-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell
uForan
uBak
Type A
Type B

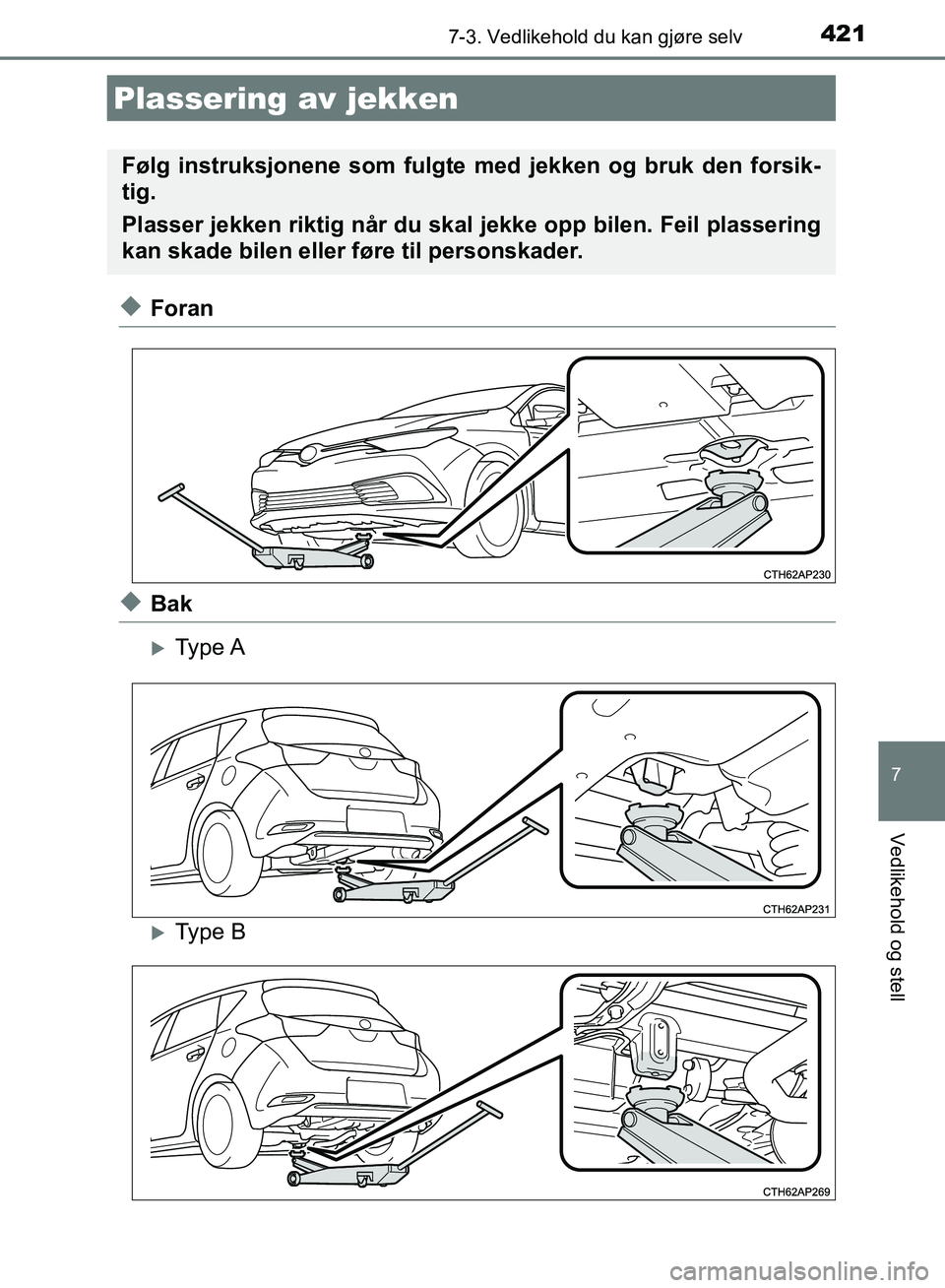

Plassering av jekken
Følg instruksjonene som fulgte med jekken og bruk den forsik-
tig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM12F19NO.book Page 421 Frid ay, November 3, 2017 12:25 PM
Page 423 of 613
4227-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)n

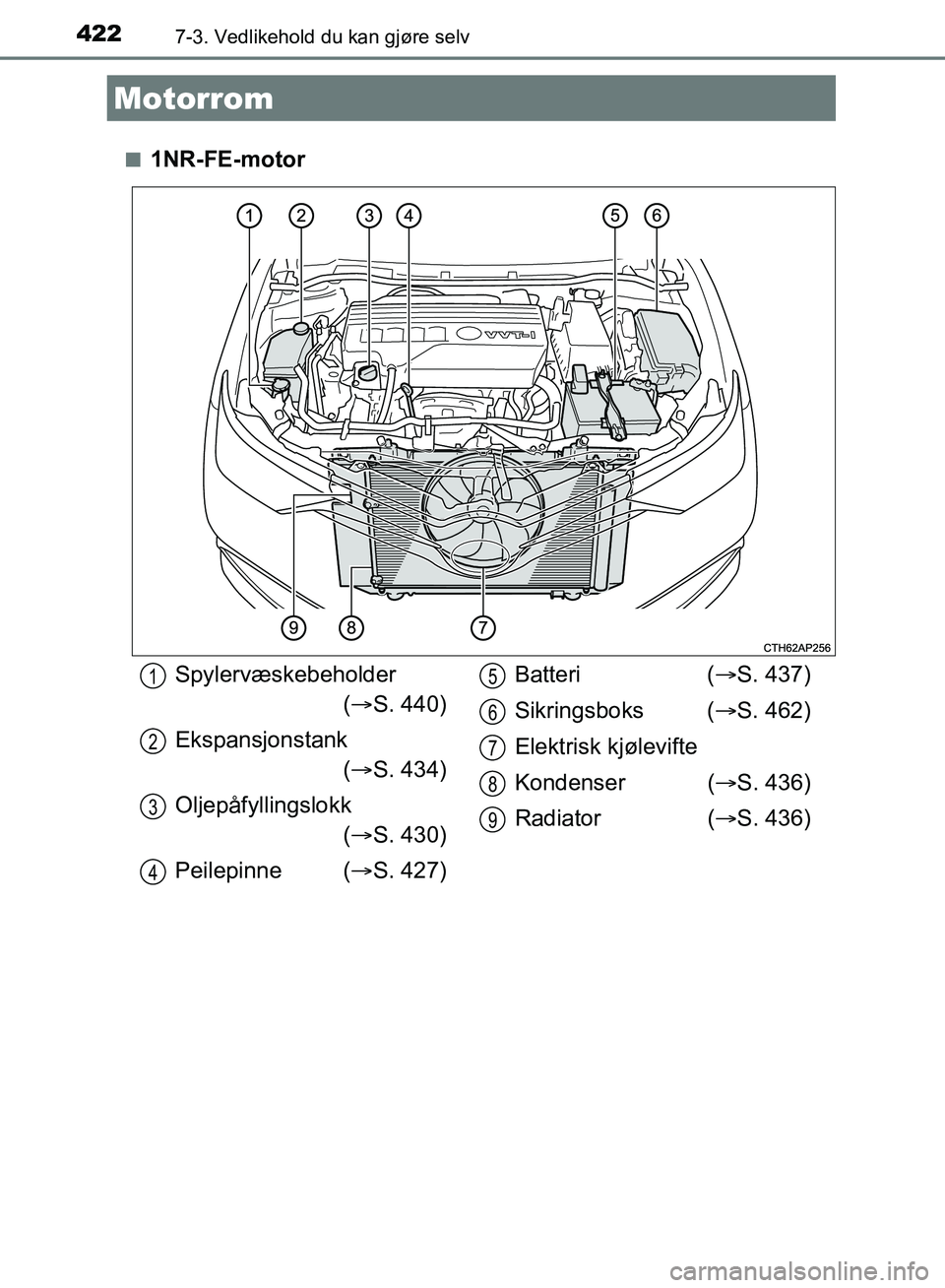

1NR-FE-motor
Motorrom
Spylervæskebeholder
( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Elektrisk kjølevifte
Kondenser ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
OM12F19NO.book Page 422 Frid ay, November 3, 2017 12:25 PM
Page 424 of 613
4237-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

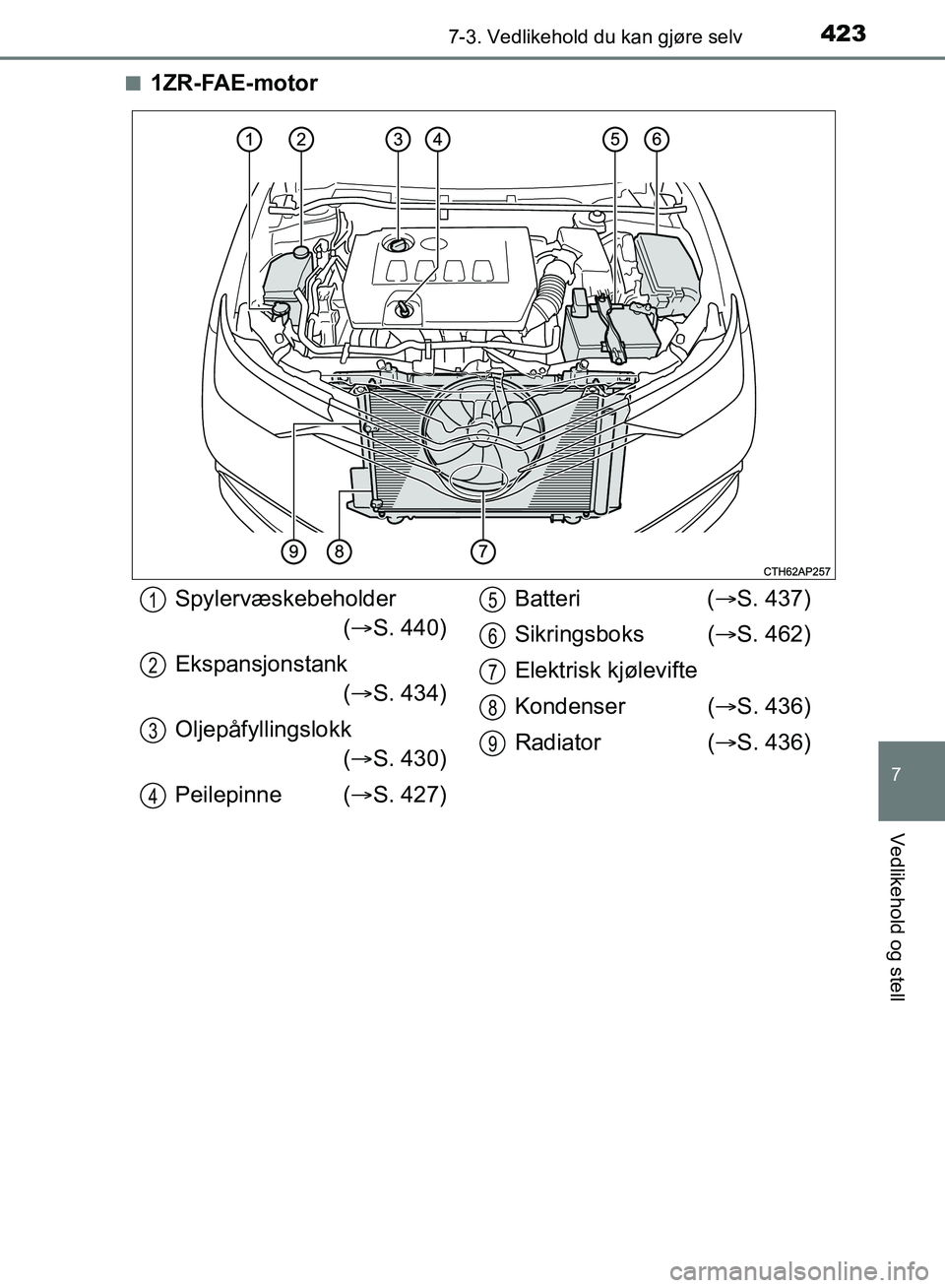

n1ZR-FAE-motor
Spylervæskebeholder( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Elektrisk kjølevifte
Kondenser ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
OM12F19NO.book Page 423 Frid ay, November 3, 2017 12:25 PM
Page 425 of 613
4247-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)n

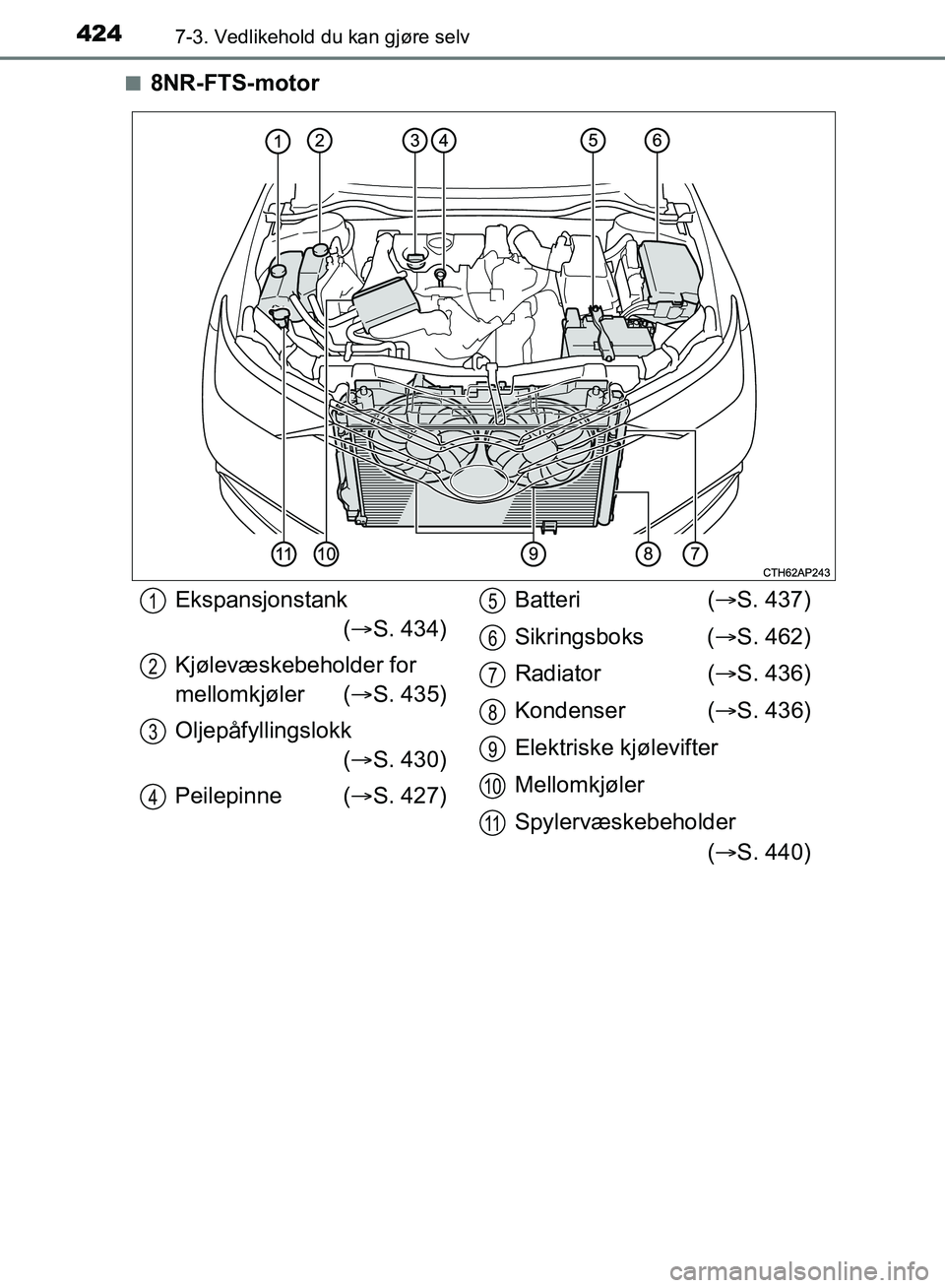

8NR-FTS-motor
Ekspansjonstank
( S. 434)
Kjølevæskebeholder for
mellomkjøler ( S. 435)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Radiator ( S. 436)
Kondenser ( S. 436)
Elektriske kjølevifter
Mellomkjøler
Spylervæskebeholder ( S. 440)1
2
3
4
5
6
7
8
9
10
11
OM12F19NO.book Page 424 Frid ay, November 3, 2017 12:25 PM
Page 426 of 613
4257-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

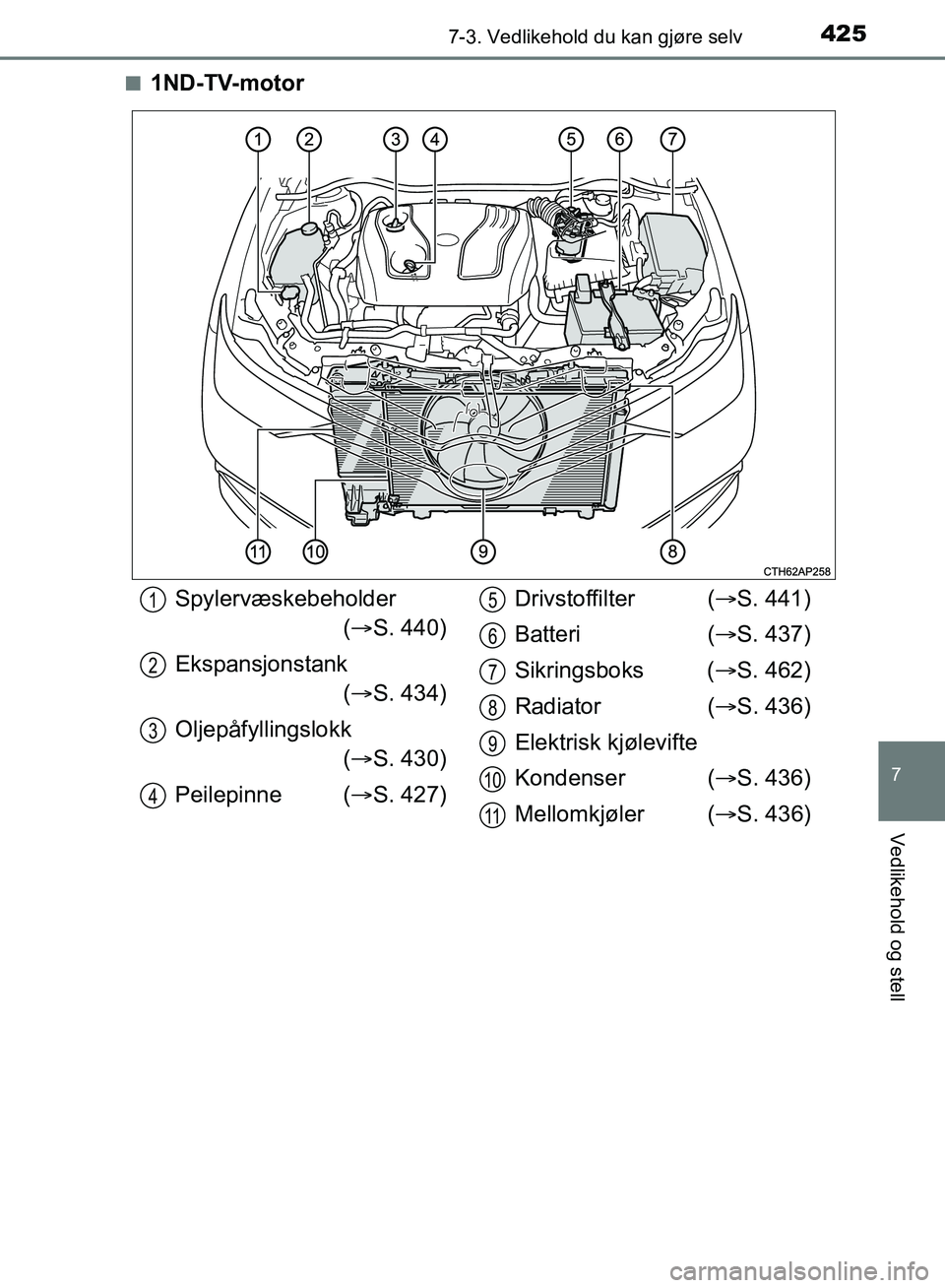

n1ND-TV-motor
Spylervæskebeholder( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Drivstoffilter (
S. 441)
Batteri ( S. 437)
Sikringsboks ( S. 462)
Radiator ( S. 436)
Elektrisk kjølevifte
Kondenser ( S. 436)
Mellomkjøler ( S. 436)1
2
3
4
5
6
7
8
9
10
11
OM12F19NO.book Page 425 Frid ay, November 3, 2017 12:25 PM
Page 427 of 613
4267-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)n

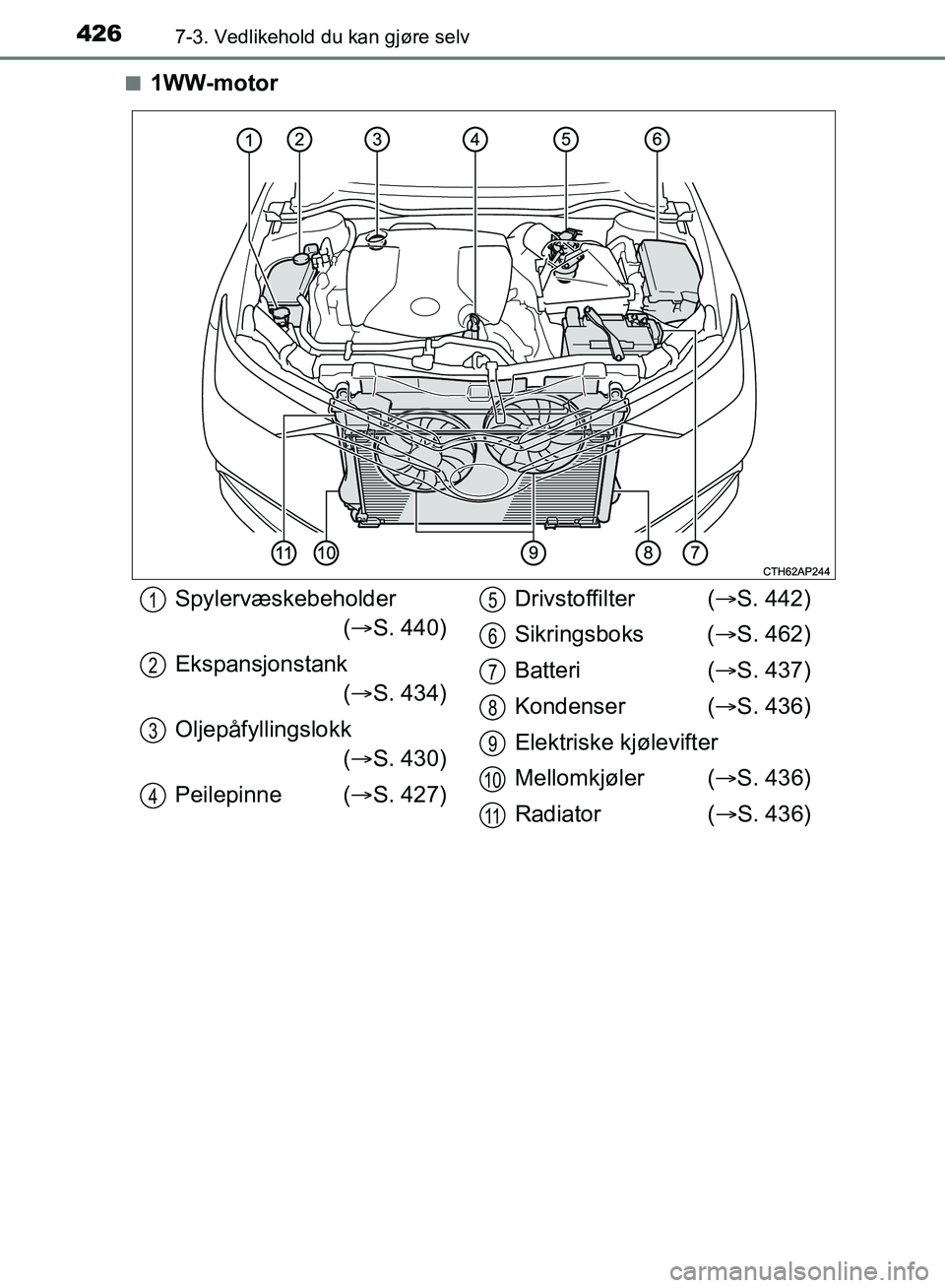

1WW-motor
Spylervæskebeholder
( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427) Drivstoffilter (
S. 442)
Sikringsboks ( S. 462)
Batteri ( S. 437)
Kondenser ( S. 436)
Elektriske kjølevifter
Mellomkjøler ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
10
11
OM12F19NO.book Page 426 Frid ay, November 3, 2017 12:25 PM
Page 428 of 613
4277-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

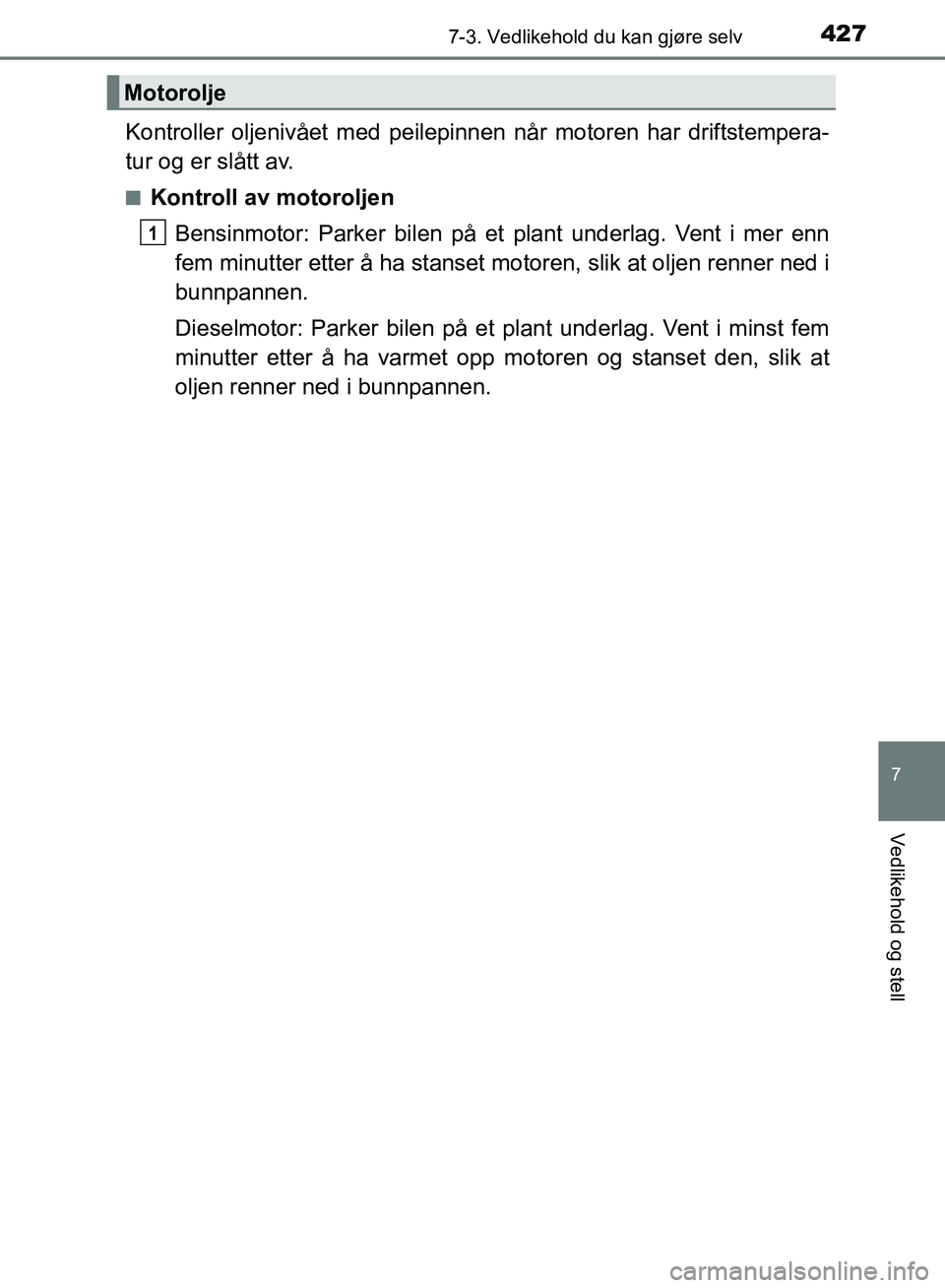

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenBensinmotor: Parker bilen på et plant underlag. Vent i mer enn
fem minutter etter å ha stanset motoren, slik at oljen renner ned i
bunnpannen.
Dieselmotor: Parker bilen på et plant underlag. Vent i minst fem
minutter etter å ha varmet opp mo toren og stanset den, slik at
oljen renner ned i bunnpannen.
Motorolje
1
OM12F19NO.book Page 427 Frid ay, November 3, 2017 12:25 PM
Page 429 of 613
4287-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)

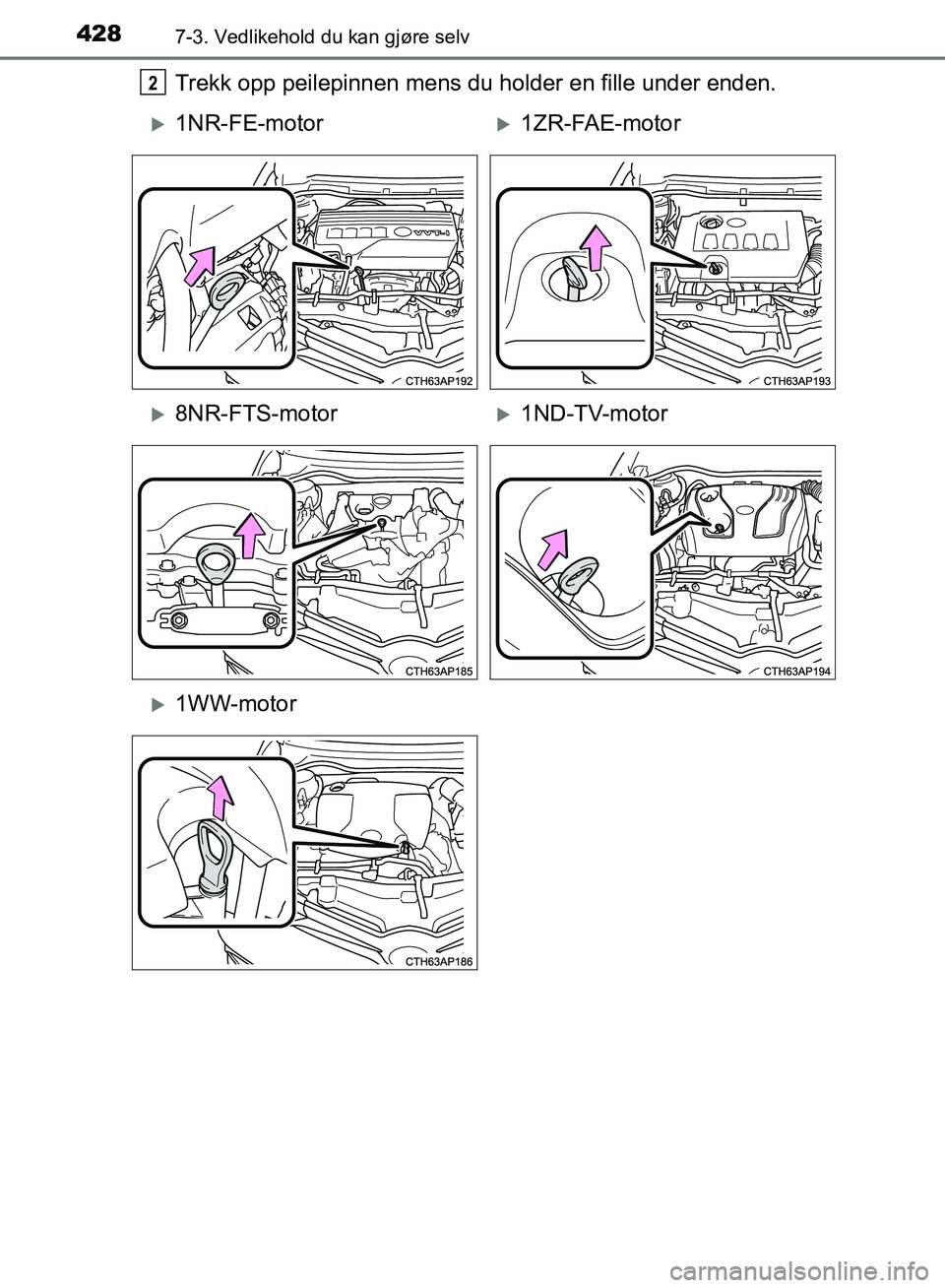

Trekk opp peilepinnen mens du holder en fille under enden.2
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12F19NO.book Page 428 Frid ay, November 3, 2017 12:25 PM
Page 430 of 613
4297-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12F19NO)
7
Vedlikehold og stell

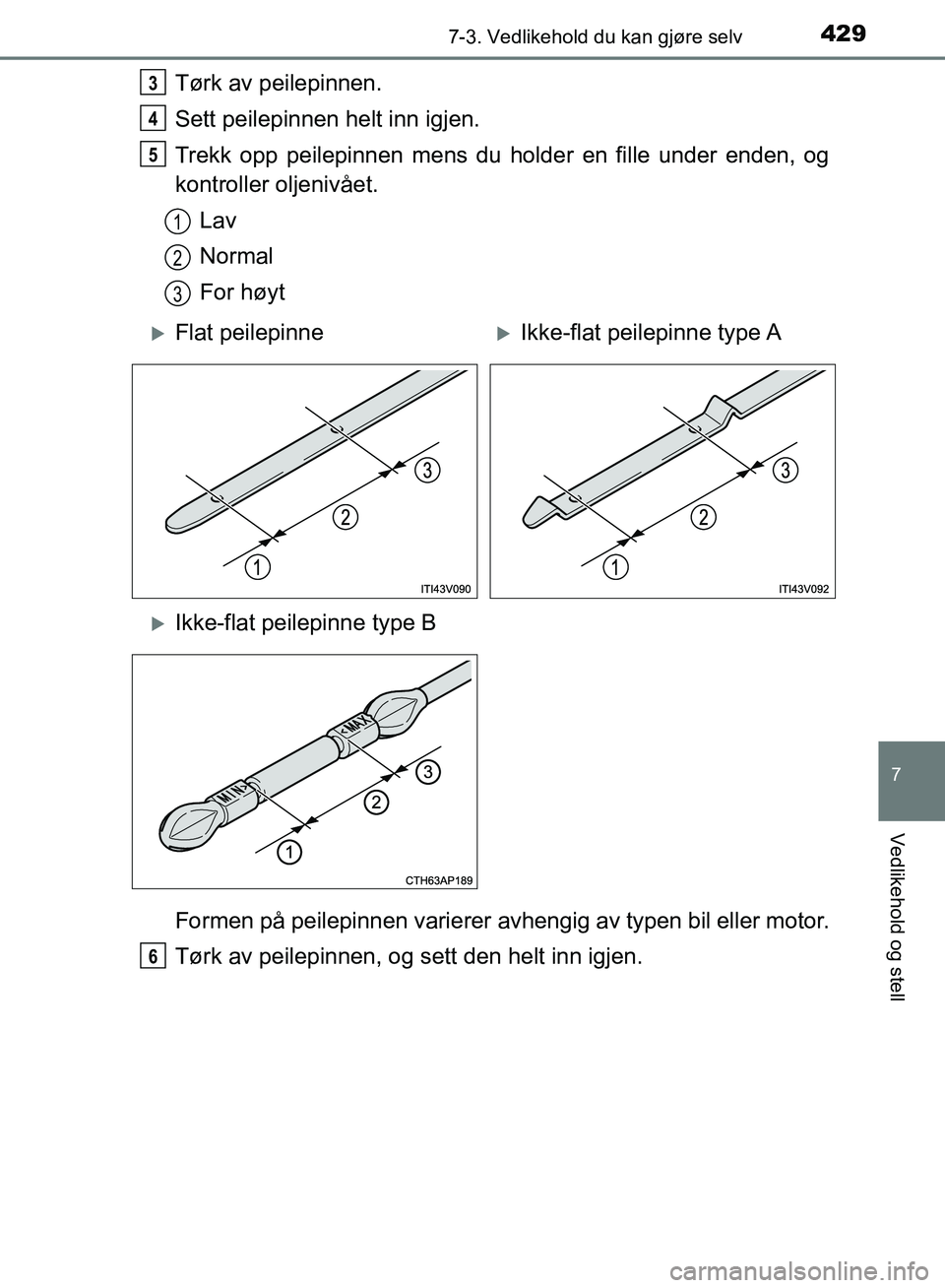

Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor.
Tørk av peilepinnen, og sett den helt inn igjen.3
4
5
1
2
3
Flat peilepinneIkke-flat peilepinne type A
Ikke-flat peilepinne type B
6
OM12F19NO.book Page 429 Frid ay, November 3, 2017 12:25 PM
