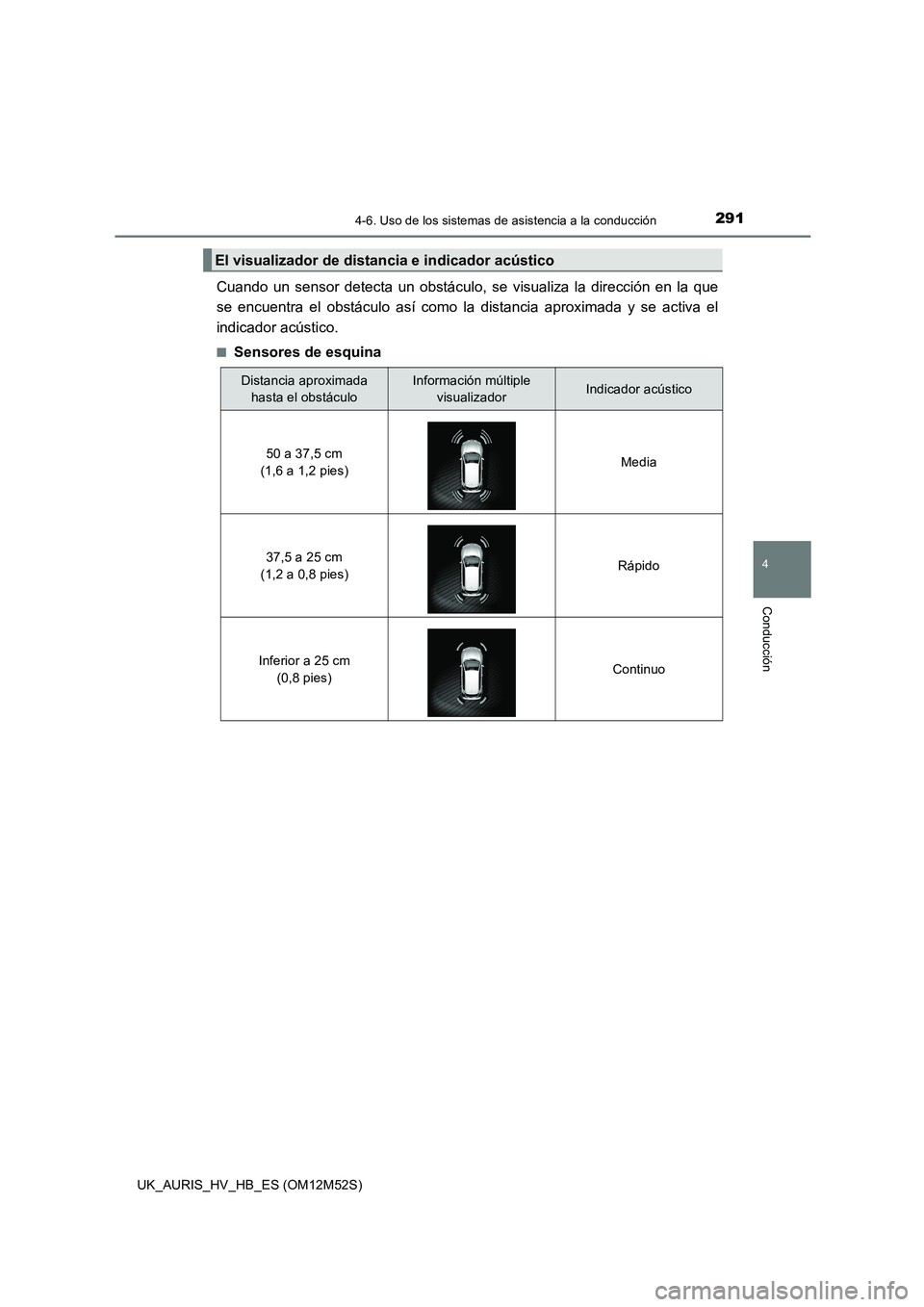

2914-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Cuando un sensor detecta un obstáculo, se visualiza la dirección en la que
se encuentra el obstáculo así como la distancia aproximada y se activa el
indicador acústico.
■Sensores de esquina
El visualizador de distancia e indicador acústico
Distancia aproximada
hasta el obstáculo
Información múltiple
visualizadorIndicador acústico
50 a 37,5 cm
(1,6 a 1,2 pies) Media
37,5 a 25 cm
(1,2 a 0,8 pies) Rápido
Inferior a 25 cm
(0,8 pies) Continuo

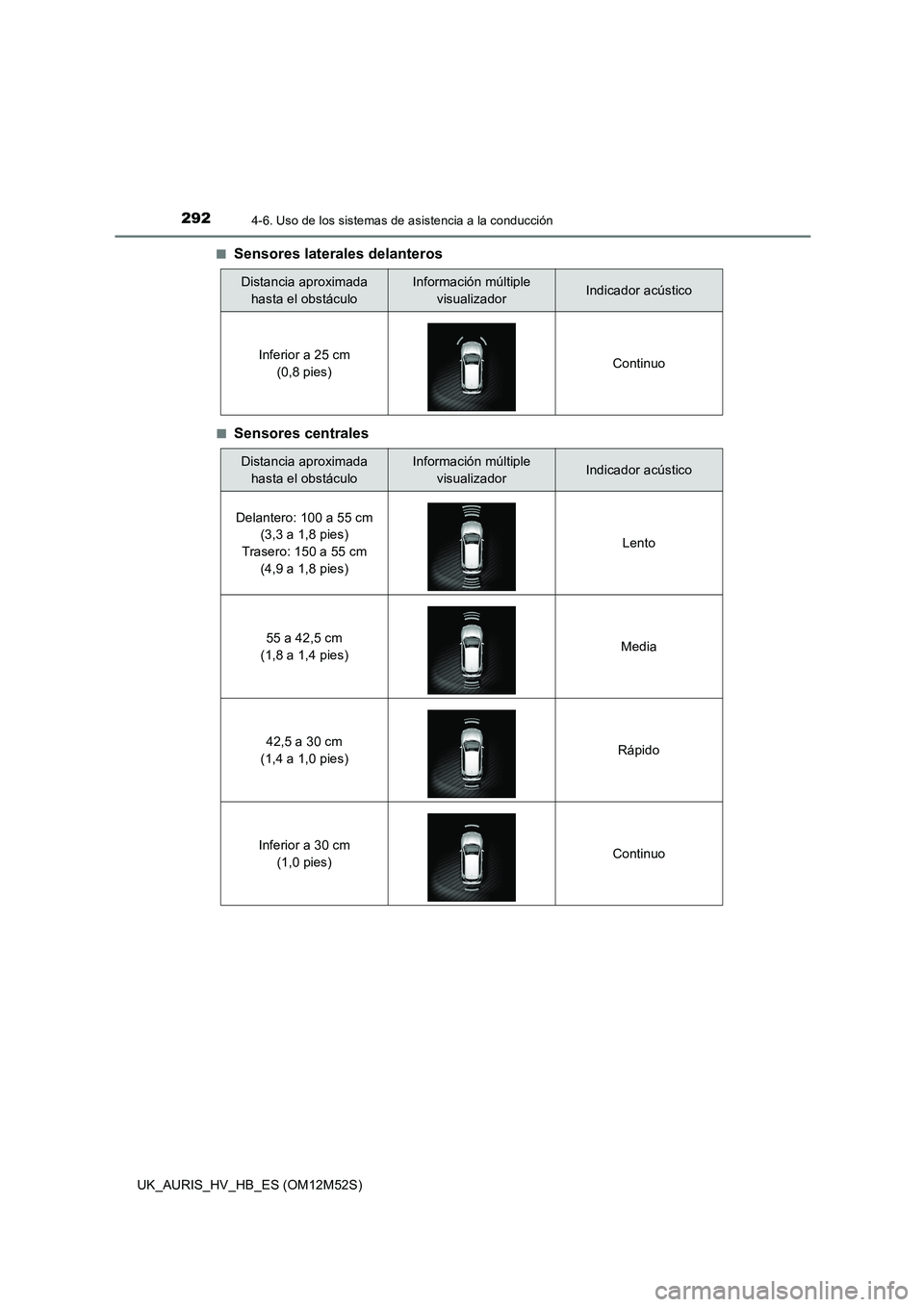

2924-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_HV_HB_ES (OM12M52S)
■Sensores laterales delanteros
■Sensores centrales
Distancia aproximada
hasta el obstáculo
Información múltiple
visualizadorIndicador acústico
Inferior a 25 cm
(0,8 pies) Continuo
Distancia aproximada
hasta el obstáculo
Información múltiple
visualizadorIndicador acústico
Delantero: 100 a 55 cm
(3,3 a 1,8 pies)
Trasero: 150 a 55 cm
(4,9 a 1,8 pies)
Lento
55 a 42,5 cm
(1,8 a 1,4 pies) Media
42,5 a 30 cm
(1,4 a 1,0 pies) Rápido
Inferior a 30 cm
(1,0 pies) Continuo

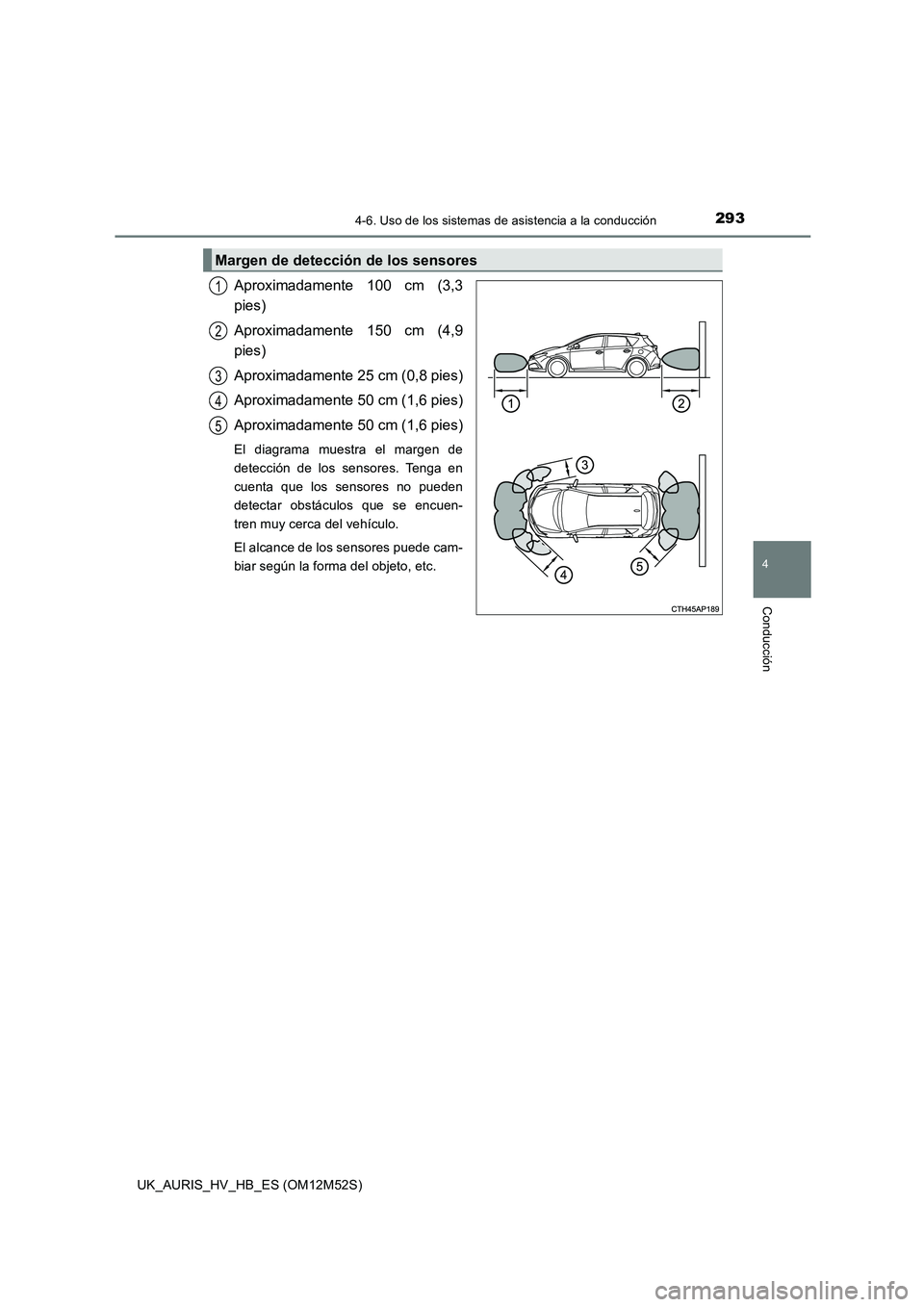

2934-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 25 cm (0,8 pies)
Aproximadamente 50 cm (1,6 pies)
Aproximadamente 50 cm (1,6 pies)
El diagrama muestra el margen de
detección de los sensores. Tenga en
cuenta que los sensores no pueden
detectar obstáculos que se encuen-
tren muy cerca del vehículo.
El alcance de los sensores puede cam-
biar según la forma del objeto, etc.
Margen de detección de los sensores
1
2
3
4
5

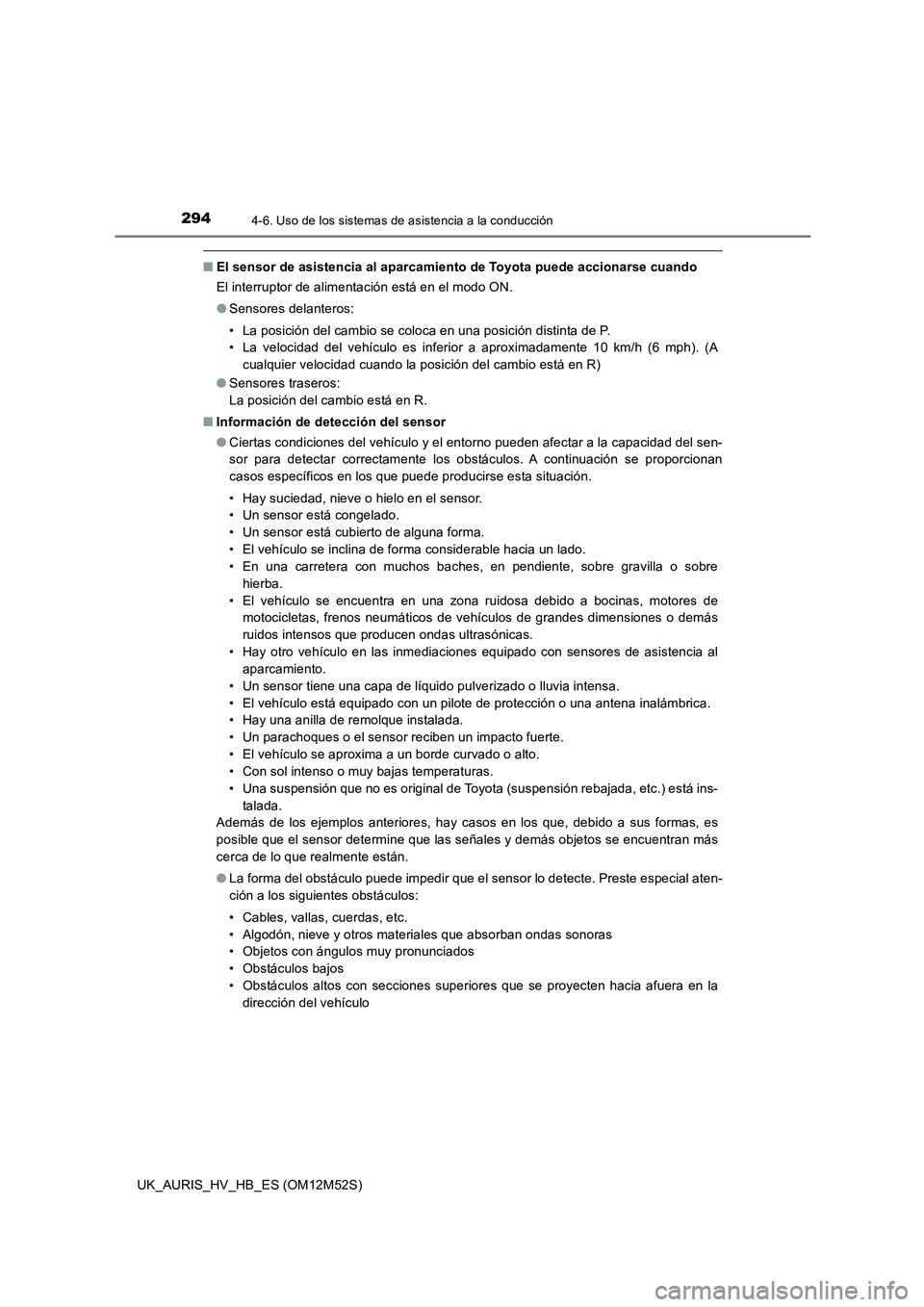

2944-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_HV_HB_ES (OM12M52S)
■El sensor de asistencia al aparcamiento de Toyota puede accionarse cuando
El interruptor de alimentación está en el modo ON.
● Sensores delanteros:
• La posición del cambio se coloca en una posición distinta de P.
• La velocidad del vehículo es inferior a aproximadamente 10 km/h (6 mph). (A
cualquier velocidad cuando la posición del cambio está en R)
● Sensores traseros:
La posición del cambio está en R.
■ Información de detección del sensor
● Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sen-
sor para detectar correctamente los obstáculos. A continuación se proporcionan
casos específicos en los que puede producirse esta situación.
• Hay suciedad, nieve o hielo en el sensor.
• Un sensor está congelado.
• Un sensor está cubierto de alguna forma.
• El vehículo se inclina de forma considerable hacia un lado.
• En una carretera con muchos baches, en pendiente, sobre gravilla o sobre
hierba.
• El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
• Hay otro vehículo en las inmediaciones equipado con sensores de asistencia al
aparcamiento.
• Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
• El vehículo está equipado con un pilote de protección o una antena inalámbrica.
• Hay una anilla de remolque instalada.
• Un parachoques o el sensor reciben un impacto fuerte.
• El vehículo se aproxima a un borde curvado o alto.
• Con sol intenso o muy bajas temperaturas.
• Una suspensión que no es original de Toyota (suspensión rebajada, etc.) está ins-
talada.
Además de los ejemplos anteriores, hay casos en los que, debido a sus formas, es
posible que el sensor determine que las señales y demás objetos se encuentran más
cerca de lo que realmente están.
● La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial aten-
ción a los siguientes obstáculos:
• Cables, vallas, cuerdas, etc.
• Algodón, nieve y otros materiales que absorban ondas sonoras
• Objetos con ángulos muy pronunciados
• Obstáculos bajos
• Obstáculos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo

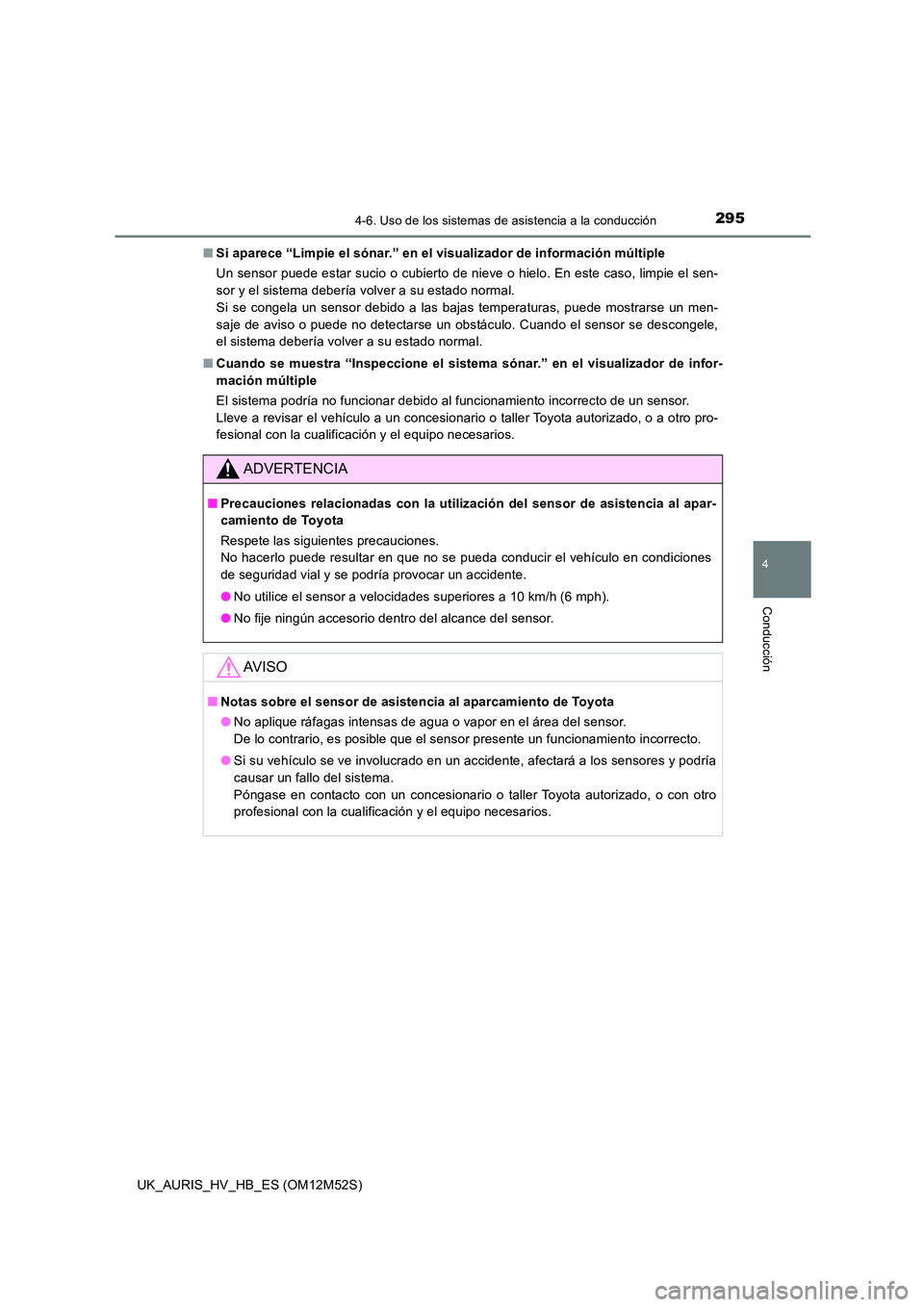

2954-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_HV_HB_ES (OM12M52S)
■ Si aparece “Limpie el sónar.” en el visualizador de información múltiple
Un sensor puede estar sucio o cubierto de nieve o hielo. En este caso, limpie el sen-
sor y el sistema debería volver a su estado normal.
Si se congela un sensor debido a las bajas temperaturas, puede mostrarse un men-
saje de aviso o puede no detectarse un obstáculo. Cuando el sensor se descongele,
el sistema debería volver a su estado normal.
■ Cuando se muestra “Inspeccione el sistema sónar.” en el visualizador de infor-
mación múltiple
El sistema podría no funcionar debido al funcionamiento incorrecto de un sensor.
Lleve a revisar el vehículo a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualificación y el equipo necesarios.
ADVERTENCIA
■ Precauciones relacionadas con la utilización del sensor de asistencia al apar-
camiento de Toyota
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un accidente.
● No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
● No fije ningún accesorio dentro del alcance del sensor.
AV I S O
■Notas sobre el sensor de asistencia al aparcamiento de Toyota
● No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor presente un funcionamiento incorrecto.
● Si su vehículo se ve involucrado en un accidente, afectará a los sensores y podría
causar un fallo del sistema.
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro
profesional con la cualificación y el equipo necesarios.

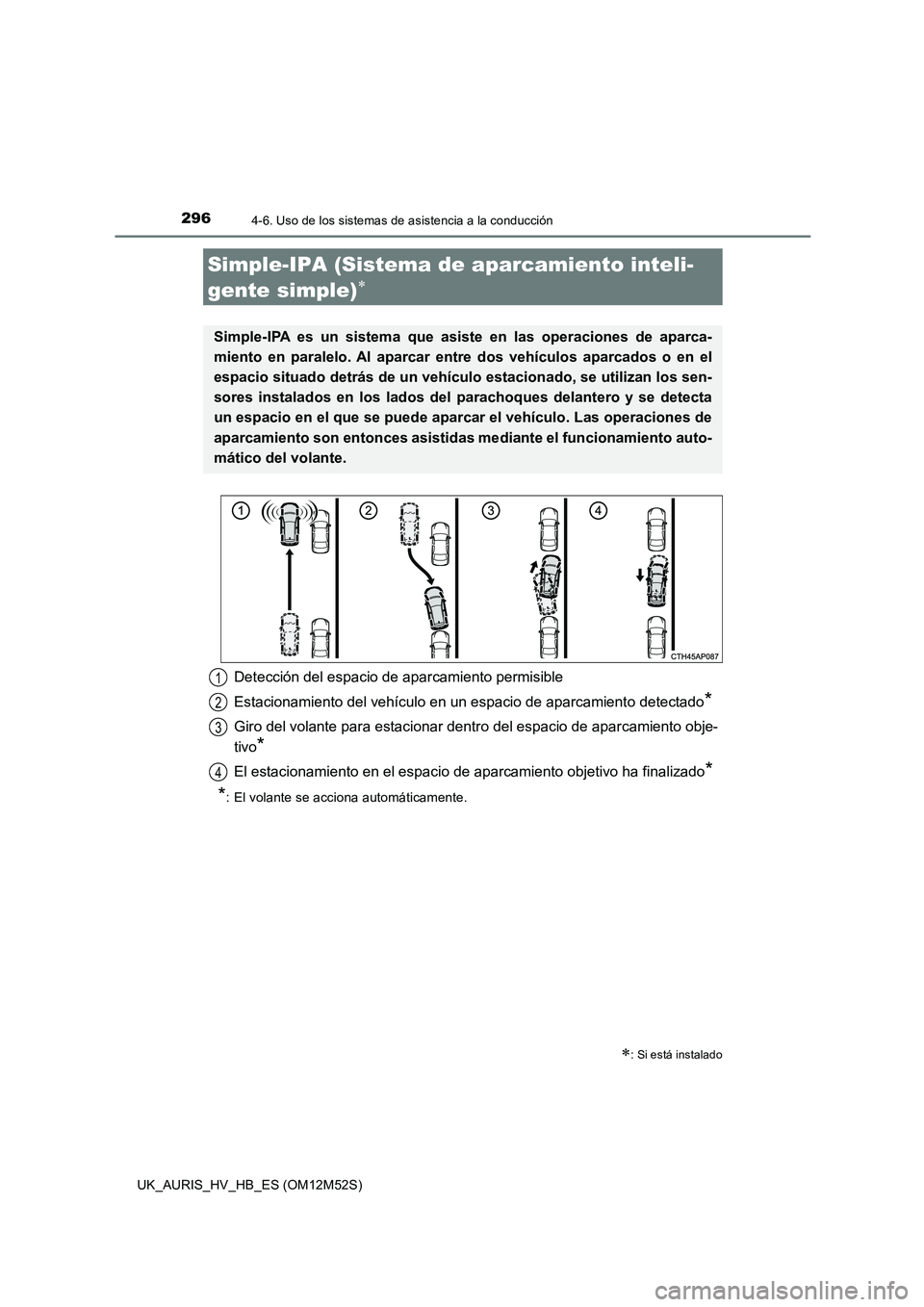

2964-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Simple-IPA (Sistema de aparcamiento inteli-
gente simple)
: Si está instalado
Simple-IPA es un sistema que asiste en las operaciones de aparca-
miento en paralelo. Al aparcar en tre dos vehículos aparcados o en el
espacio situado detrás de un vehículo estacionado, se utilizan los sen-
sores instalados en los lados del parachoques delantero y se detecta
un espacio en el que se puede aparcar el vehículo. Las operaciones de
aparcamiento son entonces asistidas me diante el funcionamiento auto-
mático del volante.
Detección del espacio de aparcamiento permisible
Estacionamiento del vehículo en un espacio de aparcamiento detectado*
Giro del volante para estacionar dentro del espacio de aparcamiento obje-
tivo*
El estacionamiento en el espacio de aparcamiento objetivo ha finalizado*
*: El volante se acciona automáticamente.
1
2
3
4

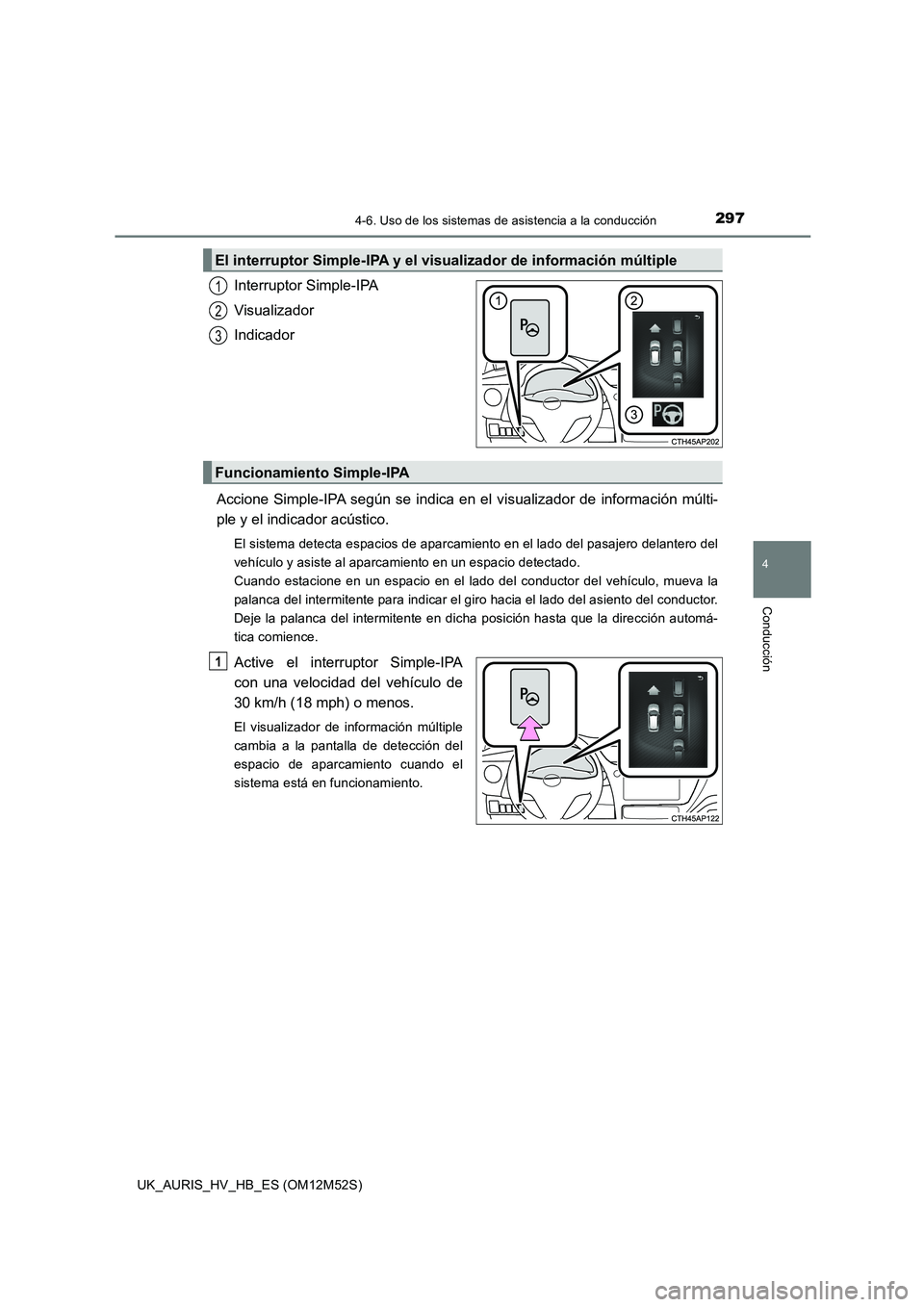

2974-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Interruptor Simple-IPA
Visualizador
Indicador
Accione Simple-IPA según se indica en el visualizador de información múlti-
ple y el indicador acústico.
El sistema detecta espacios de aparcamiento en el lado del pasajero delantero del
vehículo y asiste al aparcamiento en un espacio detectado.
Cuando estacione en un espacio en el lado del conductor del vehículo, mueva la
palanca del intermitente para indicar el giro hacia el lado del asiento del conductor.
Deje la palanca del intermitente en dicha posición hasta que la dirección automá-
tica comience.
Active el interruptor Simple-IPA
con una velocidad del vehículo de
30 km/h (18 mph) o menos.
El visualizador de información múltiple
cambia a la pantalla de detección del
espacio de aparcamiento cuando el
sistema está en funcionamiento.
El interruptor Simple-IPA y el vi sualizador de información múltiple
1
2
3
Funcionamiento Simple-IPA
1

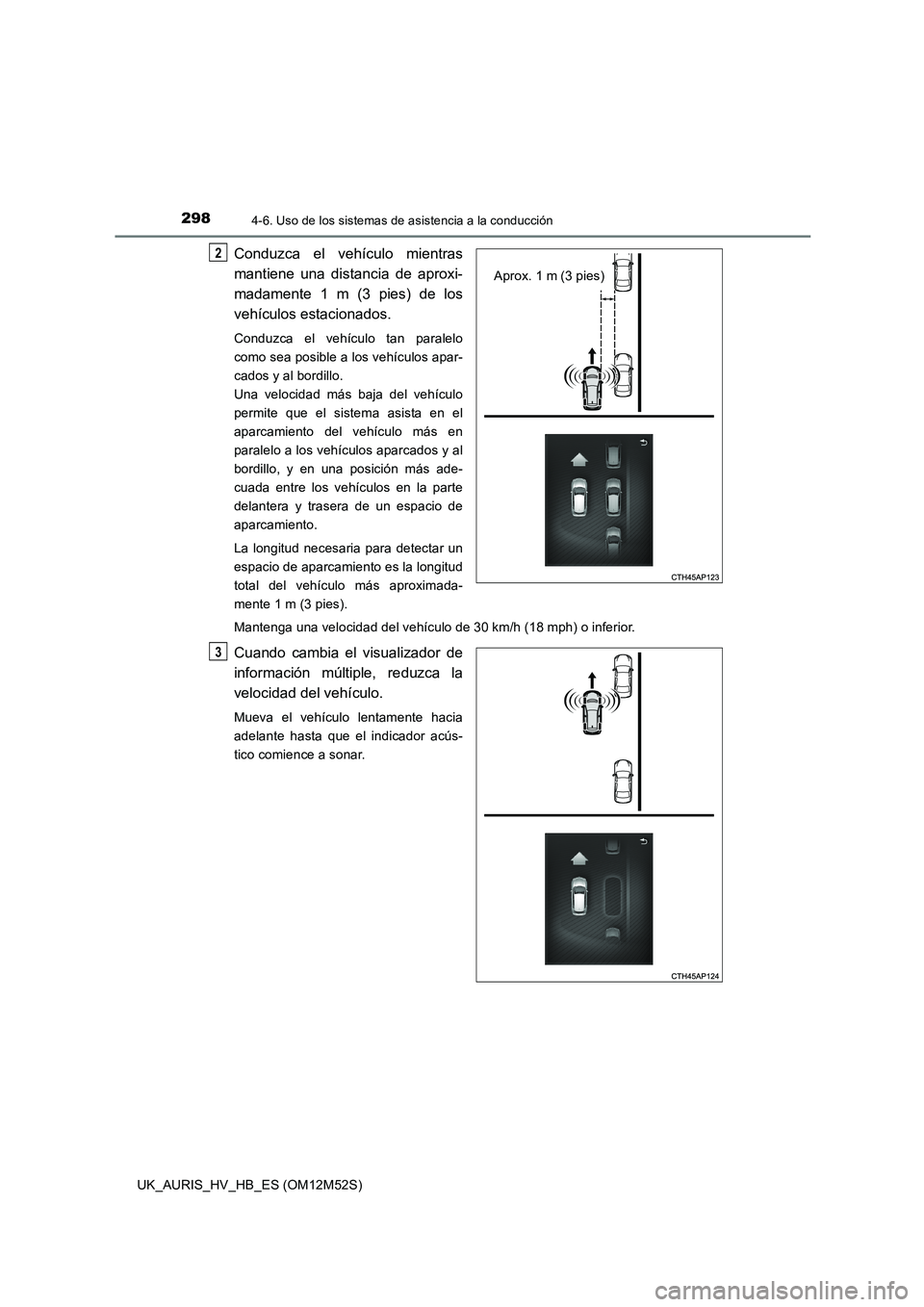

2984-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Conduzca el vehículo mientras
mantiene una distancia de aproxi-
madamente 1 m (3 pies) de los
vehículos estacionados.
Conduzca el vehículo tan paralelo
como sea posible a los vehículos apar-
cados y al bordillo.
Una velocidad más baja del vehículo
permite que el sistema asista en el
aparcamiento del vehículo más en
paralelo a los vehículos aparcados y al
bordillo, y en una posición más ade-
cuada entre los vehículos en la parte
delantera y trasera de un espacio de
aparcamiento.
La longitud necesaria para detectar un
espacio de aparcamiento es la longitud
total del vehículo más aproximada-
mente 1 m (3 pies).
Mantenga una velocidad del vehículo de 30 km/h (18 mph) o inferior.
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Mueva el vehículo lentamente hacia
adelante hasta que el indicador acús-
tico comience a sonar.
Aprox. 1 m (3 pies)
2
3

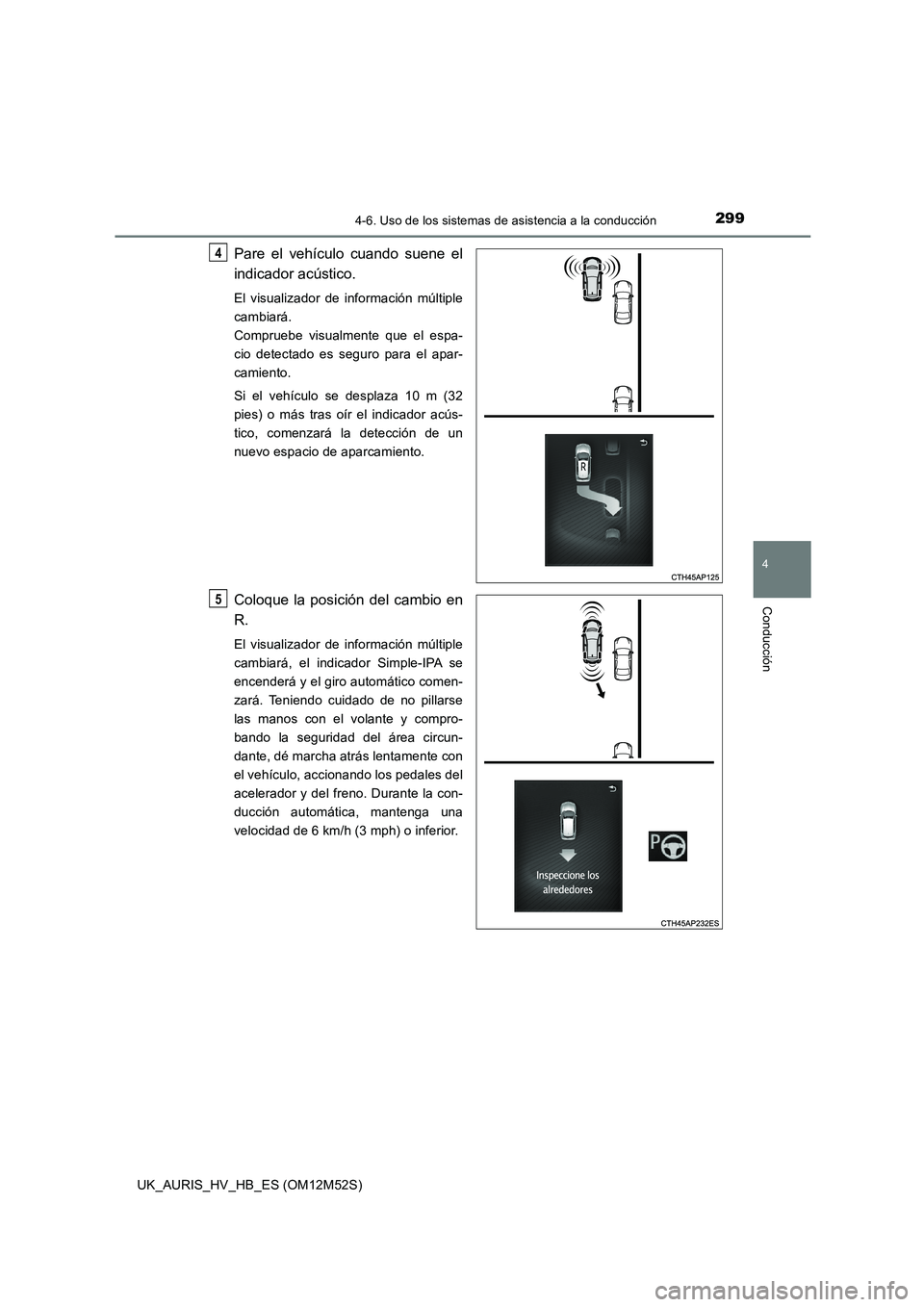

2994-6. Uso de los sistemas de asistencia a la conducción
4
Conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Pare el vehículo cuando suene el
indicador acústico.
El visualizador de información múltiple
cambiará.
Compruebe visualmente que el espa-
cio detectado es seguro para el apar-
camiento.
Si el vehículo se desplaza 10 m (32
pies) o más tras oír el indicador acús-
tico, comenzará la detección de un
nuevo espacio de aparcamiento.
Coloque la posición del cambio en
R.
El visualizador de información múltiple
cambiará, el indicador Simple-IPA se
encenderá y el giro automático comen-
zará. Teniendo cuidado de no pillarse
las manos con el volante y compro-
bando la seguridad del área circun-
dante, dé marcha atrás lentamente con
el vehículo, accionando los pedales del
acelerador y del freno. Durante la con-
ducción automática, mantenga una
velocidad de 6 km/h (3 mph) o inferior.
4
5

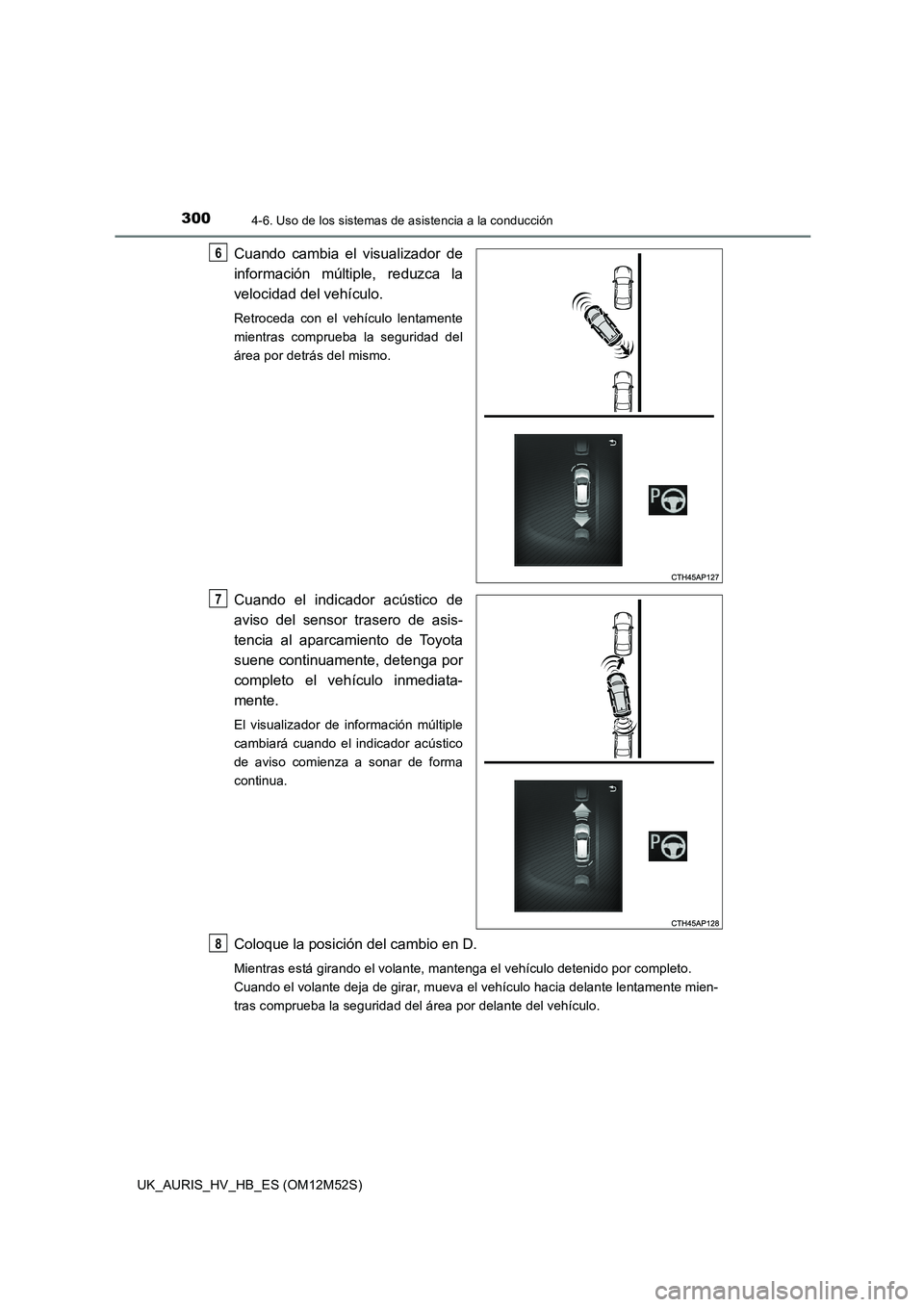

3004-6. Uso de los sistemas de asistencia a la conducción
UK_AURIS_HV_HB_ES (OM12M52S)
Cuando cambia el visualizador de
información múltiple, reduzca la
velocidad del vehículo.
Retroceda con el vehículo lentamente
mientras comprueba la seguridad del
área por detrás del mismo.
Cuando el indicador acústico de
aviso del sensor trasero de asis-
tencia al aparcamiento de Toyota
suene continuamente, detenga por
completo el vehículo inmediata-
mente.
El visualizador de información múltiple
cambiará cuando el indicador acústico
de aviso comienza a sonar de forma
continua.
Coloque la posición del cambio en D.
Mientras está girando el volante, mantenga el vehículo detenido por completo.
Cuando el volante deja de girar, mueva el vehículo hacia delante lentamente mien-
tras comprueba la seguridad del área por delante del vehículo.
6
7
8
