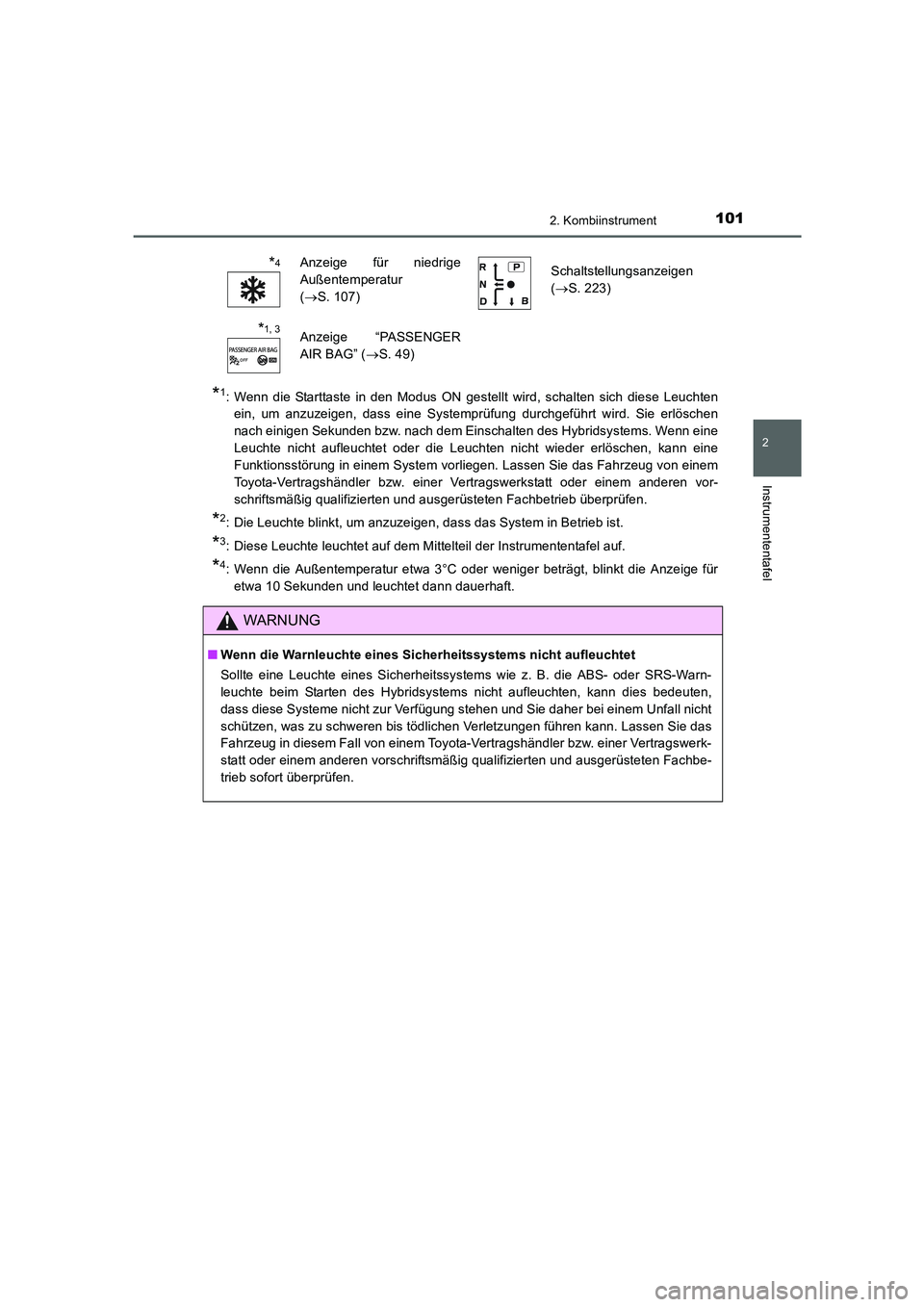

1012. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12K49M)
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*4: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
*4Anzeige für niedrige
Außentemperatur
(→S. 107)Schaltstellungsanzeigen
(→S. 223)
*1, 3Anzeige “PASSENGER
AIR BAG” (→S. 49)
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten,
dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das
Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb sofort überprüfen.
UK AURIS_HV_HB_OM_German_OM12K49M.book 101 ページ ２０１６年１月１８日　月曜日　午後３時５９分

1022. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12K49M)
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (→S. 103)
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an.
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige
für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder
weniger beträgt.
Schaltstellungsanzeigen
Zeigt die Schaltstellung an. (→S. 223)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Multi-Informationsanzeige
→S. 105
Anzeigen und Instrumente
1
2
3
4
5
6
UK AURIS_HV_HB_OM_German_OM12K49M.book 102 ページ ２０１６年１月１８日　月曜日　午後３時５９分

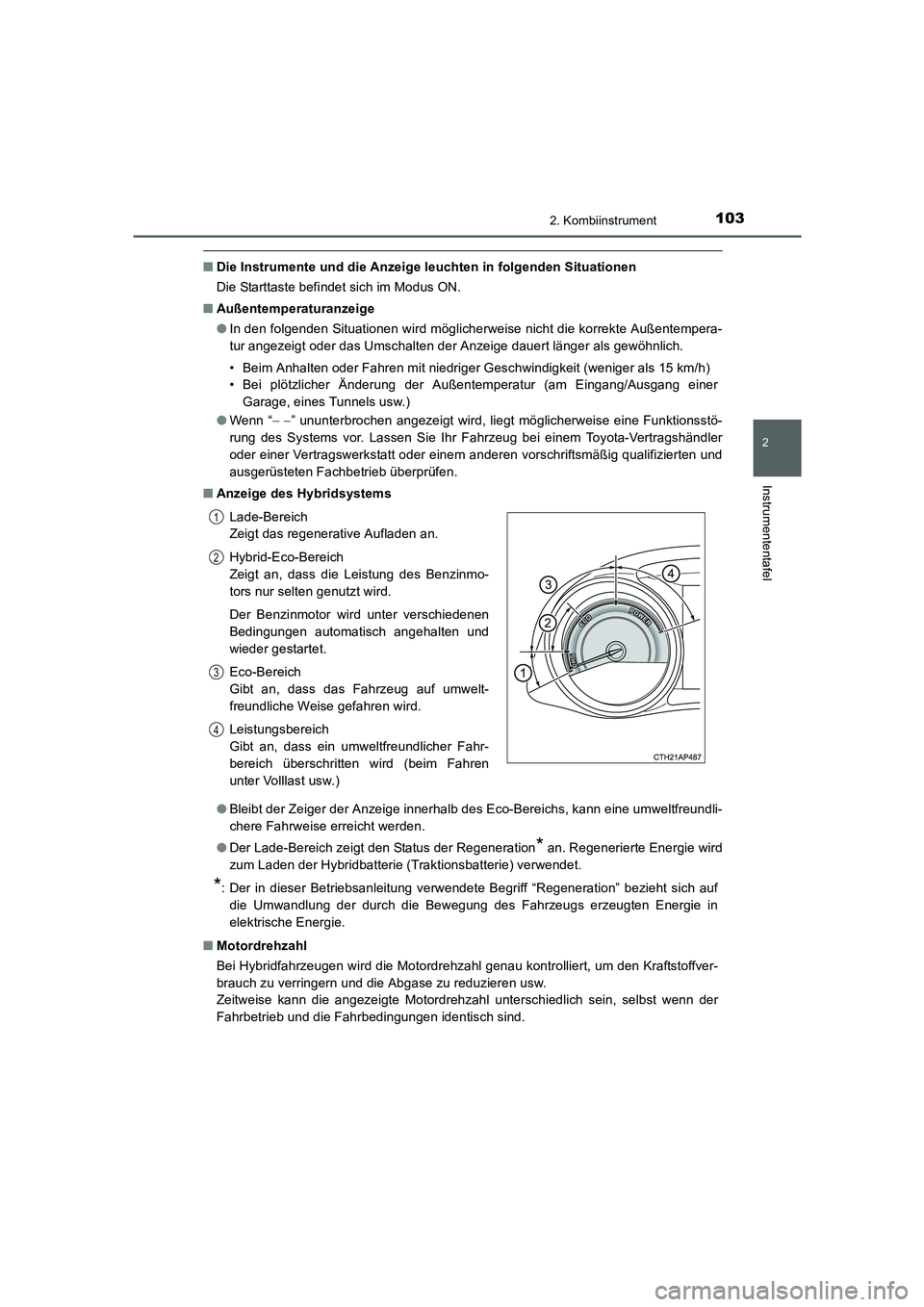

1032. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12K49M)
■Die Instrumente und die Anzeige leuchten in folgenden Situationen
Die Starttaste befindet sich im Modus ON.
■Außentemperaturanzeige
●In den folgenden Situationen wird möglicherweise nicht die korrekte Außentempera-
tur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
• Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
●Wenn “− −” ununterbrochen angezeigt wird, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler
oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■Anzeige des Hybridsystems
●Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.
●Der Lade-Bereich zeigt den Status der Regeneration
* an. Regenerierte Energie wird
zum Laden der Hybridbatterie (Traktionsbatterie) verwendet.
*: Der in dieser Betriebsanleitung verwendete Begriff “Regeneration” bezieht sich auf
die Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in
elektrische Energie.
■Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffver-
brauch zu verringern und die Abgase zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der
Fahrbetrieb und die Fahrbedingungen identisch sind. Lade-Bereich
Zeigt das regenerative Aufladen an.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Leistungsbereich
Gibt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12K49M.book 103 ページ ２０１６年１月１８日　月曜日　午後３時５９分

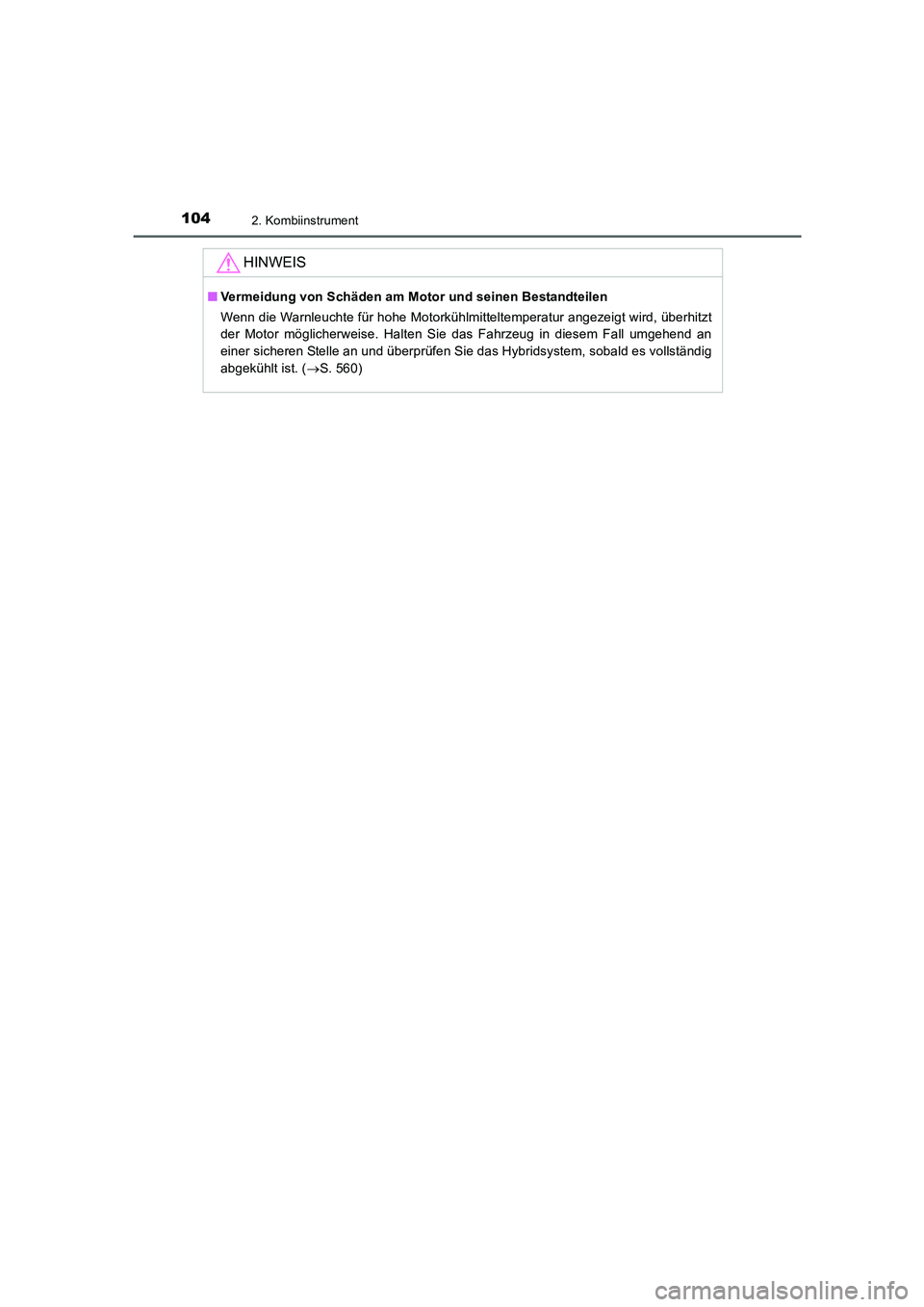

1042. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12K49M)
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
Wenn die Warnleuchte für hohe Motorkühlmitteltemperatur angezeigt wird, überhitzt
der Motor möglicherweise. Halten Sie das Fahrzeug in diesem Fall umgehend an
einer sicheren Stelle an und überprüfen Sie das Hybridsystem, sobald es vollständig
abgekühlt ist. (→S. 560)
UK AURIS_HV_HB_OM_German_OM12K49M.book 104 ページ ２０１６年１月１８日　月曜日　午後３時５９分

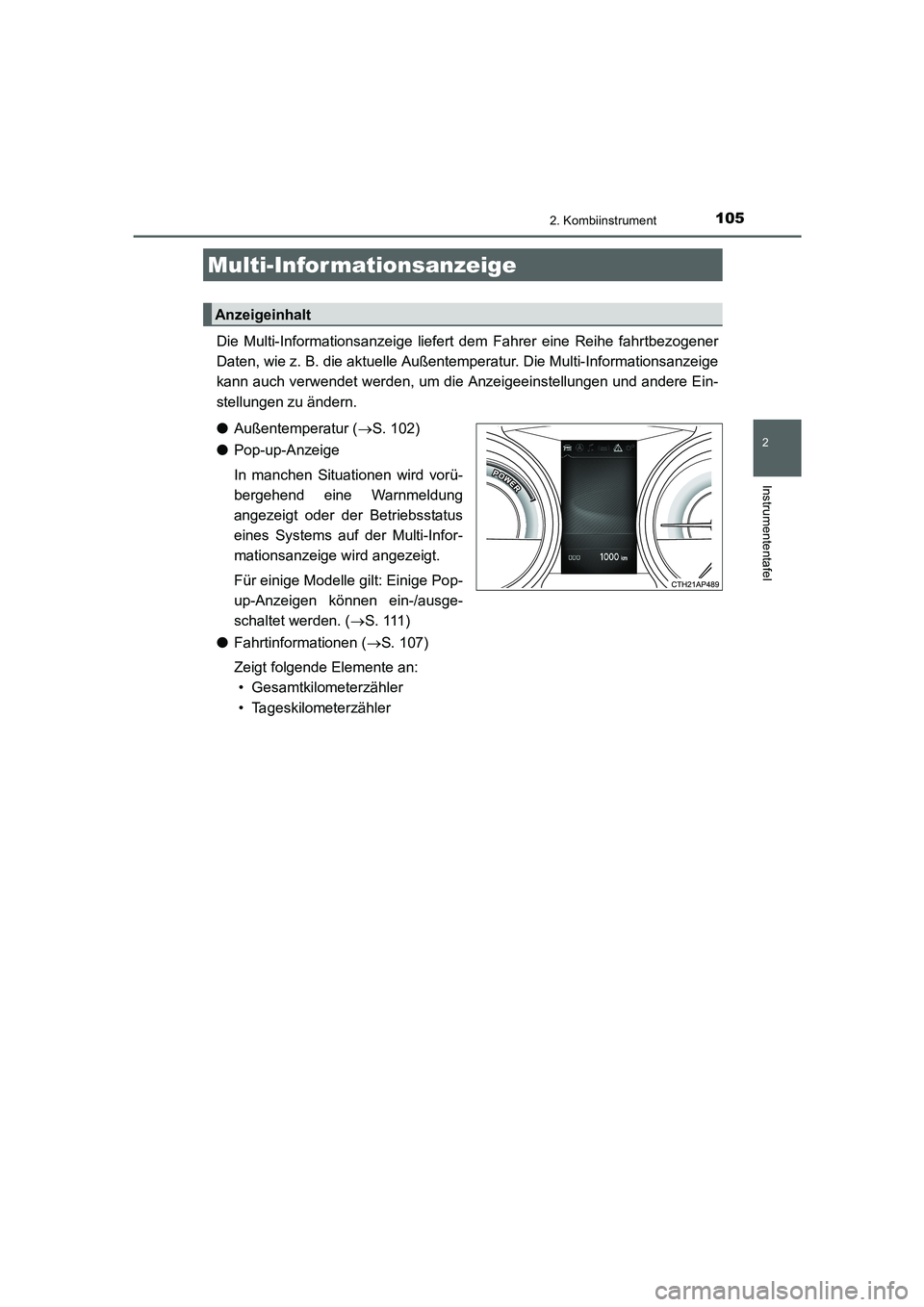

1052. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12K49M)
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.
●Außentemperatur (→S. 102)
●Pop-up-Anzeige
In manchen Situationen wird vorü-
bergehend eine Warnmeldung
angezeigt oder der Betriebsstatus
eines Systems auf der Multi-Infor-
mationsanzeige wird angezeigt.
Für einige Modelle gilt: Einige Pop-
up-Anzeigen können ein-/ausge-
schaltet werden. (→S. 111)
●Fahrtinformationen (→S. 107)
Zeigt folgende Elemente an:
• Gesamtkilometerzähler
• Tageskilometerzähler
Multi-Infor mationsanzeige
Anzeigeinhalt
UK AURIS_HV_HB_OM_German_OM12K49M.book 105 ページ ２０１６年１月１８日　月曜日　午後３時５９分

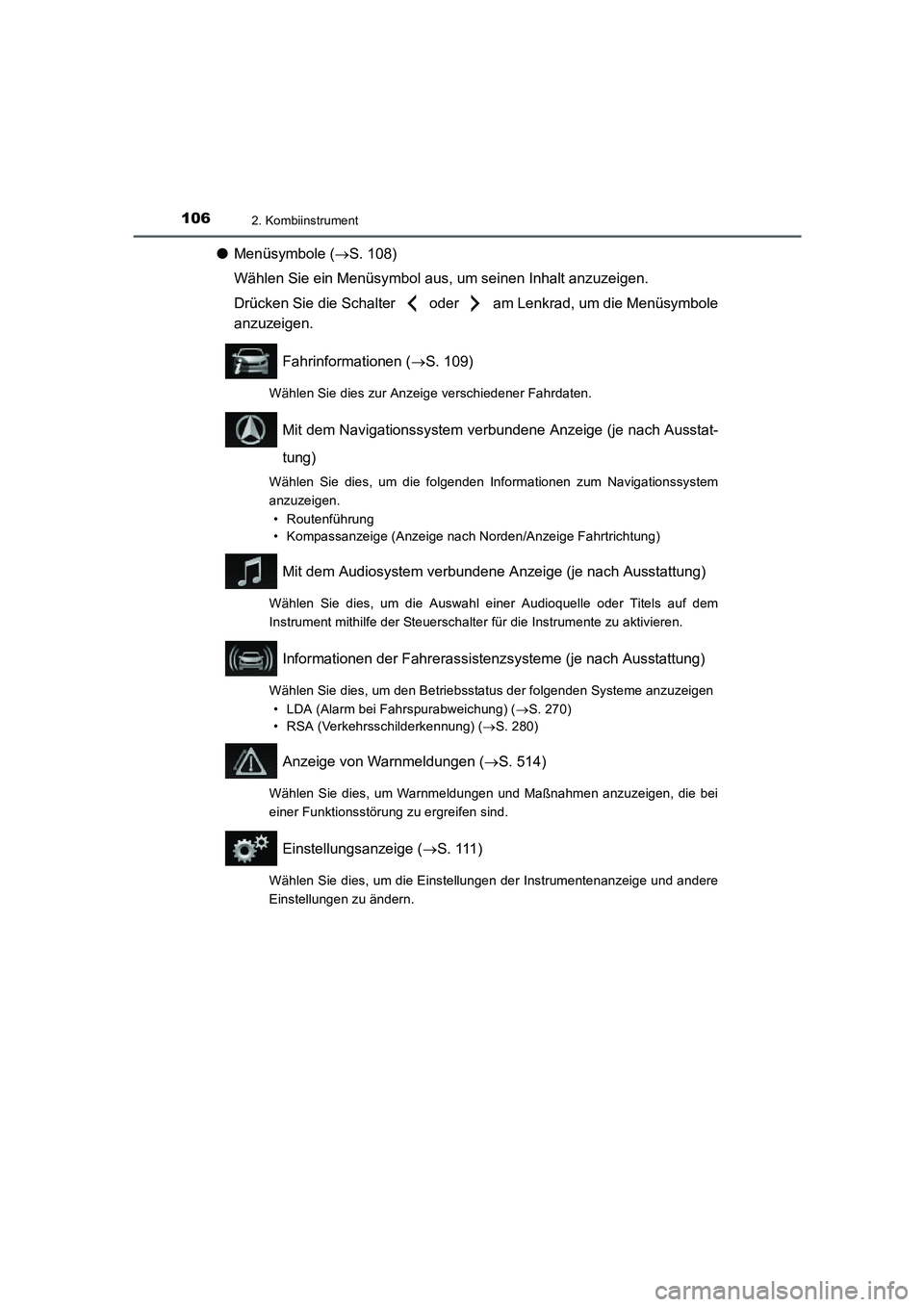

1062. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12K49M)
●Menüsymbole (→S. 108)
Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.
Drücken Sie die Schalter oder am Lenkrad, um die Menüsymbole
anzuzeigen.
Fahrinformationen (→S. 109)
Wählen Sie dies zur Anzeige verschiedener Fahrdaten.
Mit dem Navigationssystem verbundene Anzeige (je nach Ausstat-
tung)
Wählen Sie dies, um die folgenden Informationen zum Navigationssystem
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige nach Norden/Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem
Instrument mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Informationen der Fahrerassistenzsysteme (je nach Ausstattung)
Wählen Sie dies, um den Betriebsstatus der folgenden Systeme anzuzeigen
• LDA (Alarm bei Fahrspurabweichung) (→S. 270)
• RSA (Verkehrsschilderkennung) (→S. 280)
Anzeige von Warnmeldungen (→S. 514)
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Einstellungsanzeige (→S . 111 )
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.
UK AURIS_HV_HB_OM_German_OM12K49M.book 106 ページ ２０１６年１月１８日　月曜日　午後３時５９分

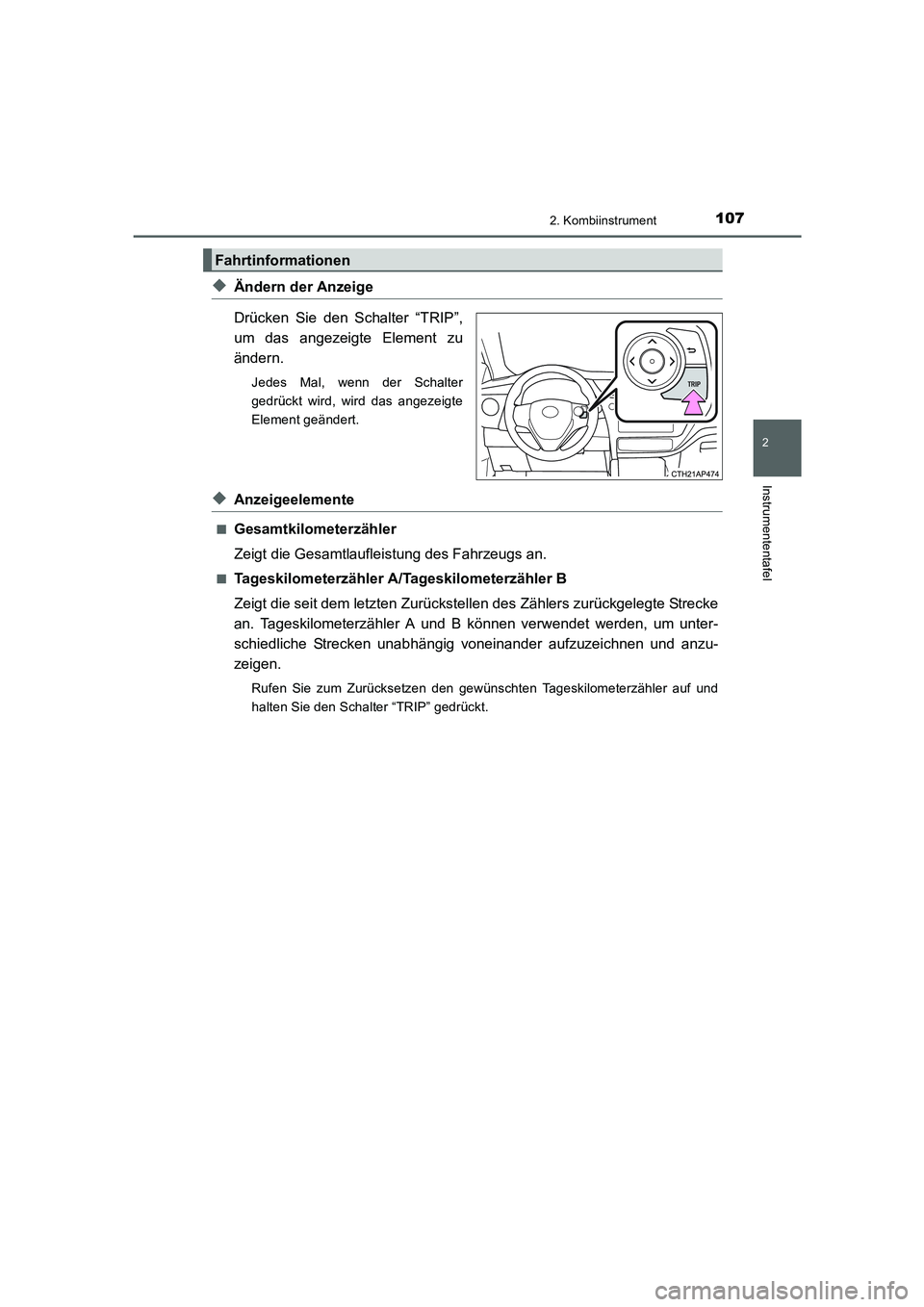

1072. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12K49M)
◆Ändern der Anzeige
Drücken Sie den Schalter “TRIP”,
um das angezeigte Element zu
ändern.
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
◆Anzeigeelemente
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und
halten Sie den Schalter “TRIP” gedrückt.
Fahrtinformationen
UK AURIS_HV_HB_OM_German_OM12K49M.book 107 ページ ２０１６年１月１８日　月曜日　午後３時５９分

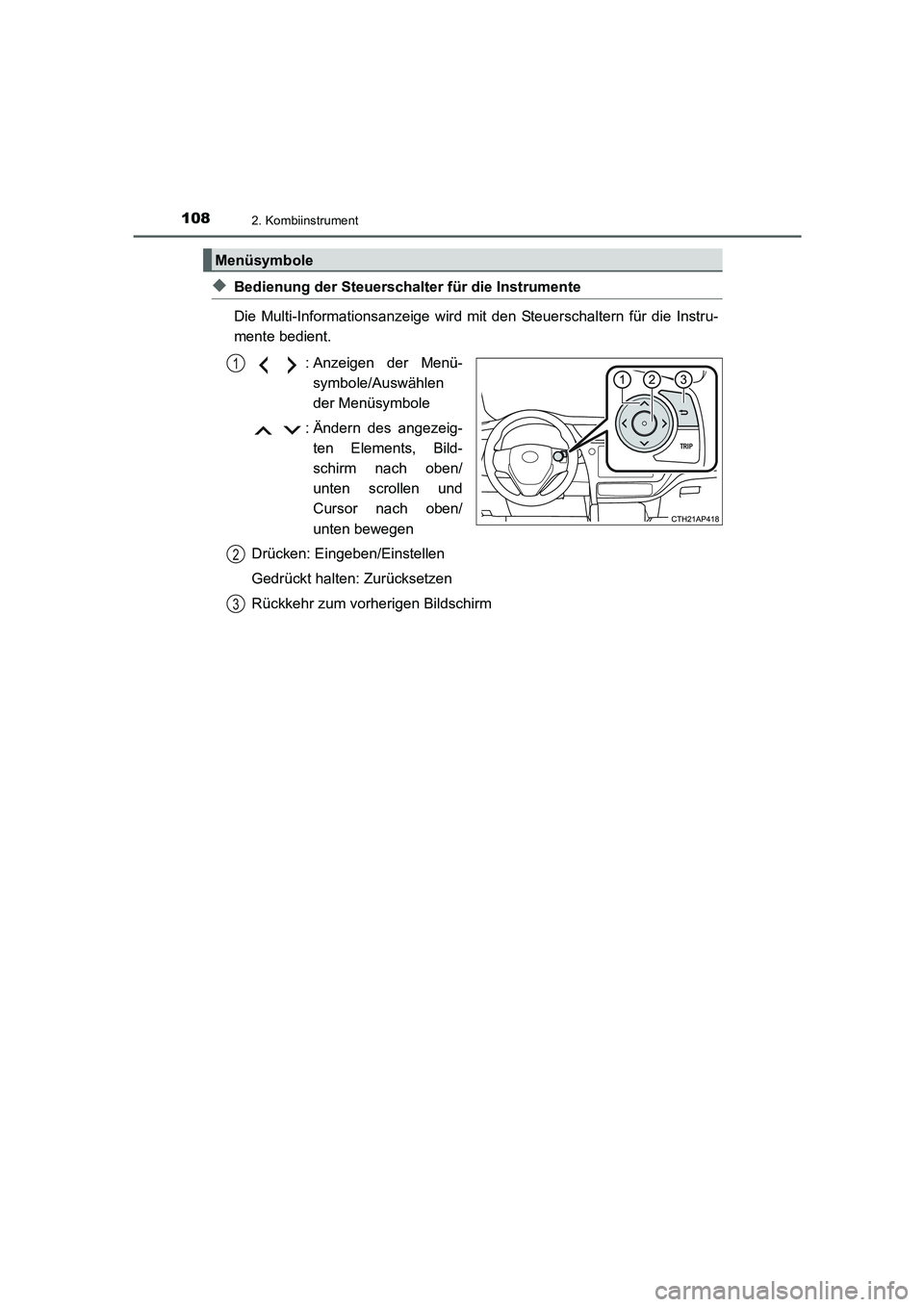

1082. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12K49M)
◆Bedienung der Steuerschalter für die Instrumente
Die Multi-Informationsanzeige wird mit den Steuerschaltern für die Instru-
mente bedient.
: Anzeigen der Menü-
symbole/Auswählen
der Menüsymbole
: Ändern des angezeig-
ten Elements, Bild-
schirm nach oben/
unten scrollen und
Cursor nach oben/
unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Zurücksetzen
Rückkehr zum vorherigen Bildschirm
Menüsymbole
1
2
3
UK AURIS_HV_HB_OM_German_OM12K49M.book 108 ページ ２０１６年１月１８日　月曜日　午後３時５９分

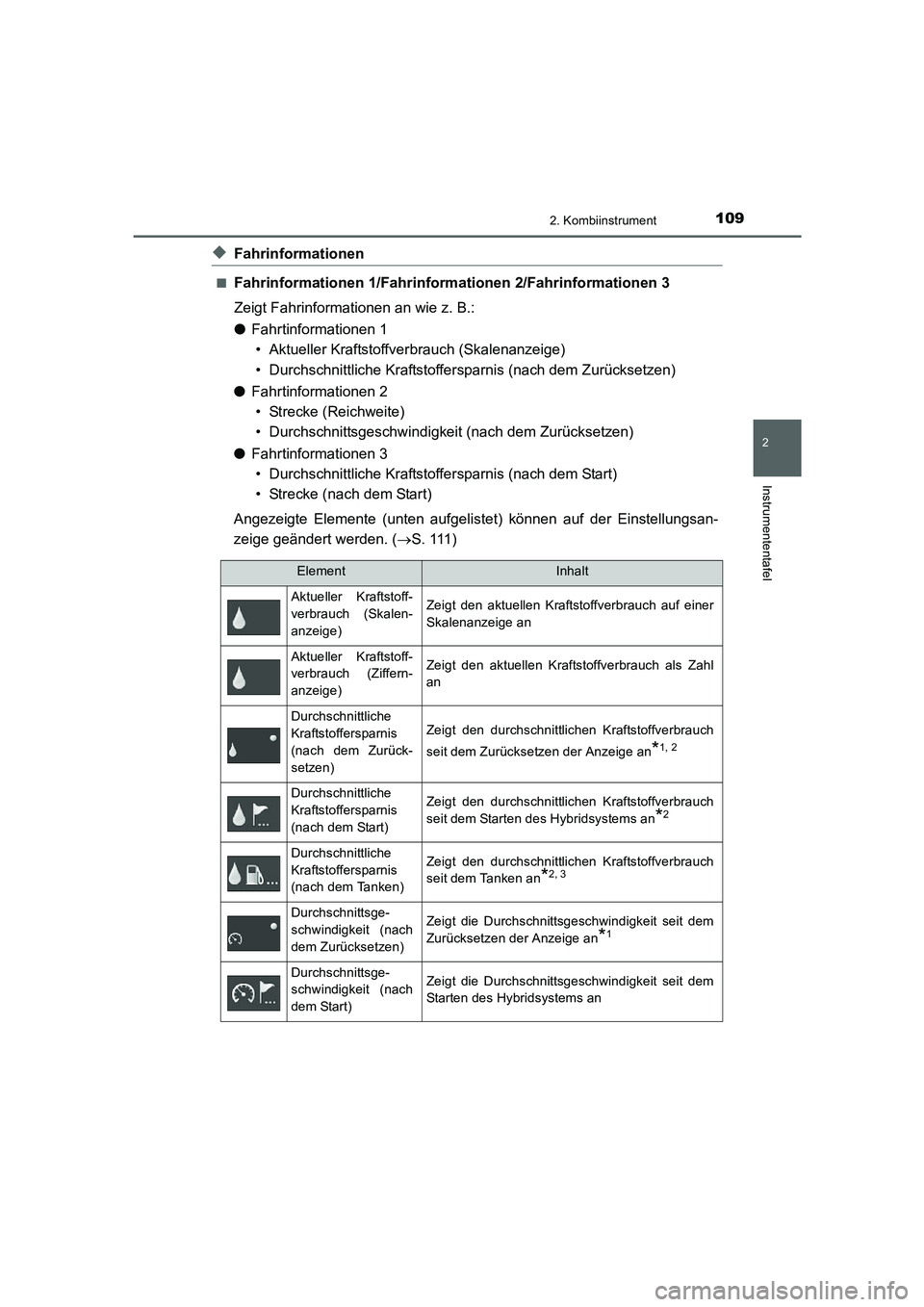

1092. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12K49M)
◆Fahrinformationen
■Fahrinformationen 1/Fahrinformationen 2/Fahrinformationen 3
Zeigt Fahrinformationen an wie z. B.:
●Fahrtinformationen 1
• Aktueller Kraftstoffverbrauch (Skalenanzeige)
• Durchschnittliche Kraftstoffersparnis (nach dem Zurücksetzen)
●Fahrtinformationen 2
• Strecke (Reichweite)
• Durchschnittsgeschwindigkeit (nach dem Zurücksetzen)
●Fahrtinformationen 3
• Durchschnittliche Kraftstoffersparnis (nach dem Start)
• Strecke (nach dem Start)
Angezeigte Elemente (unten aufgelistet) können auf der Einstellungsan-
zeige geändert werden. (→S . 111 )
ElementInhalt
Aktueller Kraftstoff-
verbrauch (Skalen-
anzeige)Zeigt den aktuellen Kraftstoffverbrauch auf einer
Skalenanzeige an
Aktueller Kraftstoff-
verbrauch (Ziffern-
anzeige)Zeigt den aktuellen Kraftstoffverbrauch als Zahl
an
Durchschnittliche
Kraftstoffersparnis
(nach dem Zurück-
setzen)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Zurücksetzen der Anzeige an
*1, 2
Durchschnittliche
Kraftstoffersparnis
(nach dem Start)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Starten des Hybridsystems an
*2
Durchschnittliche
Kraftstoffersparnis
(nach dem Tanken)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Tanken an
*2, 3
Durchschnittsge-
schwindigkeit (nach
dem Zurücksetzen)Zeigt die Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Anzeige an
*1
Durchschnittsge-
schwindigkeit (nach
dem Start)Zeigt die Durchschnittsgeschwindigkeit seit dem
Starten des Hybridsystems an
UK AURIS_HV_HB_OM_German_OM12K49M.book 109 ページ ２０１６年１月１８日　月曜日　午後３時５９分

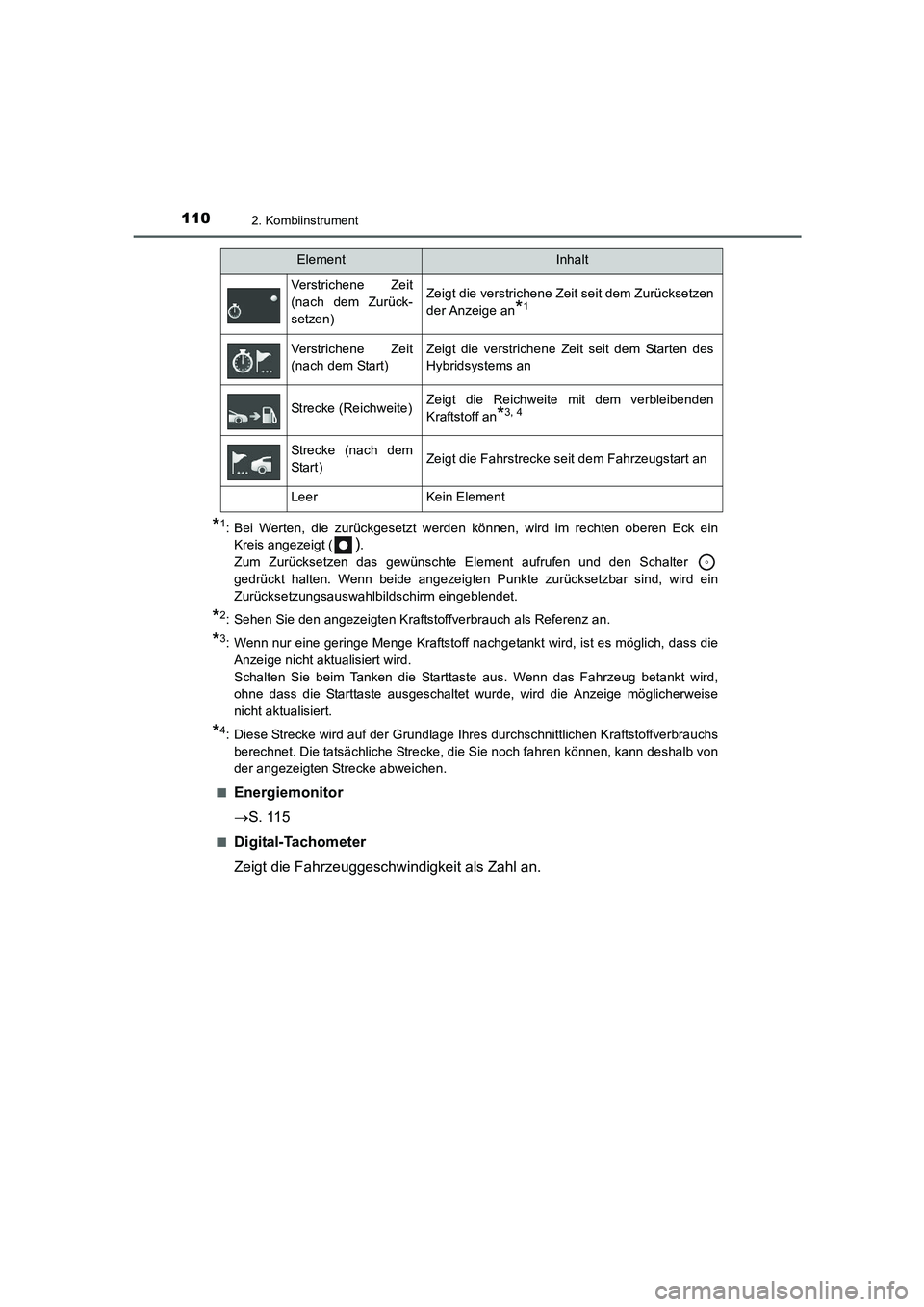

1102. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12K49M)
*1: Bei Werten, die zurückgesetzt werden können, wird im rechten oberen Eck ein
Kreis angezeigt (
).
Zum Zurücksetzen das gewünschte Element aufrufen und den Schalter
gedrückt halten. Wenn beide angezeigten Punkte zurücksetzbar sind, wird ein
Zurücksetzungsauswahlbildschirm eingeblendet.
*2: Sehen Sie den angezeigten Kraftstoffverbrauch als Referenz an.
*3: Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie beim Tanken die Starttaste aus. Wenn das Fahrzeug betankt wird,
ohne dass die Starttaste ausgeschaltet wurde, wird die Anzeige möglicherweise
nicht aktualisiert.
*4: Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.
■
Energiemonitor
→S. 115
■Digital-Tachometer
Zeigt die Fahrzeuggeschwindigkeit als Zahl an.
Verstrichene Zeit
(nach dem Zurück-
setzen)Zeigt die verstrichene Zeit seit dem Zurücksetzen
der Anzeige an
*1
Verstrichene Zeit
(nach dem Start)Zeigt die verstrichene Zeit seit dem Starten des
Hybridsystems an
Strecke (Reichweite)Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an
*3, 4
Strecke (nach dem
Sta r t )Zeigt die Fahrstrecke seit dem Fahrzeugstart an
LeerKein Element
ElementInhalt
UK AURIS_HV_HB_OM_German_OM12K49M.book 110 ページ ２０１６年１月１８日　月曜日　午後３時５９分
