TOYOTA AURIS HYBRID 2016 Brugsanvisning (in Danish)

551
9Bilens specifikationer
AURIS_HV_OM12L07DK9-1. Specifikationer
Vedligeholdelsesdata (brændstof,
oliestand osv.) ................. 552
Oplysninger om brændstof ....................... 564
9-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt......... 566
9-3. Initialisering Initialiseringsemner ............ 573
9. Bilens specifi-
kationer
OM12L07DK.book Page 551 Monday, October 31, 2016 1:47 PM

552
AURIS_HV_OM12L07DK
9-1. Specifikationer
*1: Ubelastede biler
*2: Biler med 195/65R15-dæk
*3: Biler med 205/55R16-dæk
*4: Biler med 225/45R17-dæk
*5: Totalvægten er angivet på informationmærkaten (producentens mærkat).(
S. 204)
*6: Biler med bugseringspakke (S. 201)
Vedligeholdelse sdata (brændstof, oliestand
osv.)
Dimensioner og vægt
Totallængde 4.330 mm
Totalbredde 1.760 mm
Totalhøjde*11.475 mm
Hjulafstand2.600 mm
Slidbane
Foran1.535 mm
*2
1.525 mm*3
1.515 mm*4
Bag
1.525 mm
*2
1.515 mm*3
1.505 mm*4
Totalvægt*51.840 kg
1.815 kg
Maks. tilladt
akselkapacitetForan
1.020 kg
Bag1.010 kg
Tryk på kuglehoved*655 kg
Trækkapacitet*6385 kg
OM12L07DK.book Page 552 Monday, October 31, 2016 1:47 PM

5539-1. Specifikationer
AURIS_HV_OM12L07DK
9
Bilens specifikationer
nStelnummer
Stelnummeret er bilens juridiske identifikationsnummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under
højre forsæde.
Dette nummer findes også på
producentens mærkat.
nMotornummer
Motornummeret er præget på
motorblokken som vist.
Identifikation af bilen
OM12L07DK.book Page 553 Monday, October 31, 2016 1:47 PM

5549-1. Specifikationer
AURIS_HV_OM12L07DK
Motor
Model2ZR-FXE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde80,5  88,3 mm
Slagvolumen1.798 cm3
Ventilspillerum
(kold motor)Automatisk justering
Brændstof
Brændstoftype
EU:
Kun blyfri benzin, som opfylder europæisk stan-
dard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftankmængde
(reference)45 l
El-motor (traktionsmotor)
Ty p ePermanentmagnetmotor
Maks. effekt60 kW
Maks. drejningsmoment207 N•m (21,1 kgf•m)
Hybridbatteri (traktionsbatteri)
Ty p eNikkel-metalhydrid-batteri
Spænding7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal28 moduler
Totalspænding201,6 V
OM12L07DK.book Page 554 Monday, October 31, 2016 1:47 PM

5559-1. Specifikationer
AURIS_HV_OM12L07DK
9
Bilens specifikationer
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift afmotorolie. Varm motoren op og slå hybridsystemet fra, vent mere end 5
minutter, og kontrollér oliestanden med målepinden.
n
Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-30 og 10W-30:
API klasse SL "Energy-Conserving", SM "Energy-Conserving", SN
"Resource-Conserving" eller ILSAC multigrade-motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Smøresystem
Oliemængde
(Aftapning og påfyldning 
reference
*)
Med filter 4,2 l
Uden filter 3,9 l
OM12L07DK.book Page 555 Monday, October 31, 2016 1:47 PM

5569-1. Specifikationer
AURIS_HV_OM12L07DK

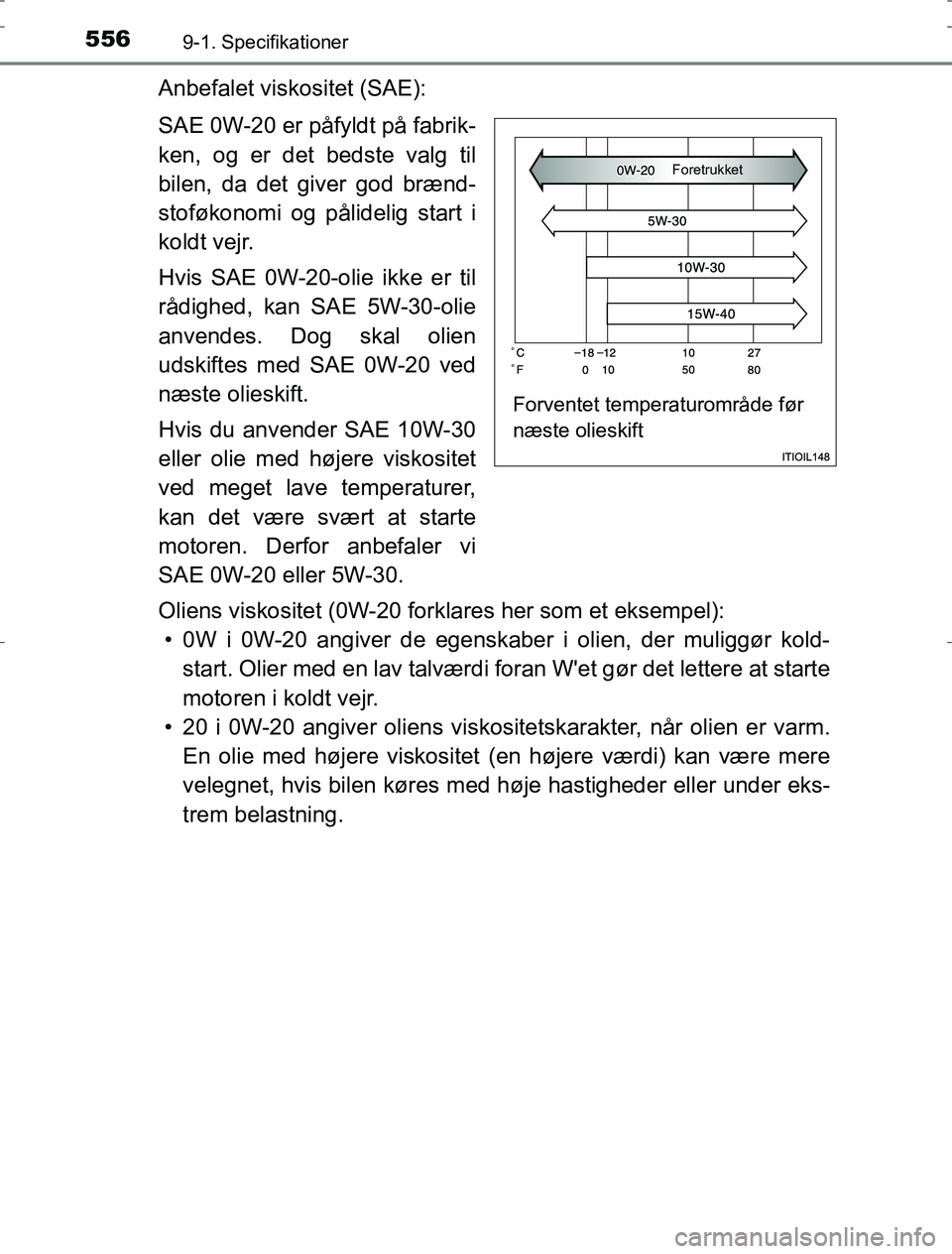

Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken, og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes. Dog skal olien
udskiftes med SAE 0W-20 ved
næste olieskift.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oli ens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Forventet temperaturområde før
næste olieskift
Foretrukket
OM12L07DK.book Page 556 Monday, October 31, 2016 1:47 PM

5579-1. Specifikationer
AURIS_HV_OM12L07DK
9
Bilens specifikationer
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-
Conserving" betyder, at olien
har brændstofbesparende og
miljøvenlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
1
2
OM12L07DK.book Page 557 Monday, October 31, 2016 1:47 PM

5589-1. Specifikationer
AURIS_HV_OM12L07DK
Kølesystem
Kapacitet (reference)
BenzinmotorMed recirkulationssystem
til udstødningsvarme
Uden recirkulationssystem
til udstødningsvarme
El-styreenhed
7,0 l
6,3 l
2,1 l
Kølervæsketype Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol- baseret kølervæske uden silikat, amin,
nitrit eller borat med langtidsvirkende
organisk syre-teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO SC16HR11 eller DENSO SC20HR11
Gnistgab1,1 mm
BEMÆRK
n Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
12-volt batteri
Åben spænding ved
20  C: 12,6 - 12,8 V Fuldt opladet
12,2 - 12,4 V Halvt opladet
11,8 - 12,0 V Afladet
(Spændingen kontrolleres 20 minutter efter, at
hybridsystemet og alle lys er slukket).
Ladestrømstyrke5 A maks.
OM12L07DK.book Page 558 Monday, October 31, 2016 1:47 PM

5599-1. Specifikationer
AURIS_HV_OM12L07DK
9
Bilens specifikationer
*: Oliemængden er den anbefalede mængde.Hvis det er nødvendigt at skifte olie, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 294 N (30 kgf),mens hybridsystemet er i gang
*2: Parkeringsbremsevandring, når den trækkes med en kraft på 200 N (20,4kgf)
Hybridtransmission
Oliemængde*3,4 l
Olietype Toyota Genuine ATF WS
BEMÆRK
n Transmissionsolietype
Brug af anden gearolietype end "Toyota Genuine ATF Type WS" kan med-
føre forringelse af gearskiftekvaliteten, fastlåsning af transmissionen ledsa-
get af vibrationer og i yderste konsekvens beskadigelse af bilens
transmission.
Bremser
Pedalspillerum*1
Venstrestyrede biler
Højrestyrede biler73 mm min.
83 mm min.
Pedalfrigang 1 - 6 mm
Parkeringsbremsevan-
dring
*26 - 9 klik
OlietypeSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styretøj
RatslørMindre end 30 mm
OM12L07DK.book Page 559 Monday, October 31, 2016 1:47 PM

5609-1. Specifikationer
AURIS_HV_OM12L07DK
15"-dæk
*: Dæktrykket er angivet på mærkaten med dækbelastningsoplysninger.(
S. 453)
Dæk og hjul
Dækstørrelse195/65R15 91H
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm2
eller bar, psi)
Baghjul
kPa (kgf/cm2
eller bar, psi)
Over 160 km/t
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
160 km/t eller
derunder
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Fælgstørrelse15  6 J
Tilspændingsmo-
ment for hjulmøtrik103 N•m (10,5 kgf•m)
OM12L07DK.book Page 560 Monday, October 31, 2016 1:47 PM
