TOYOTA AURIS HYBRID 2016 Instructieboekje (in Dutch)

3014-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden

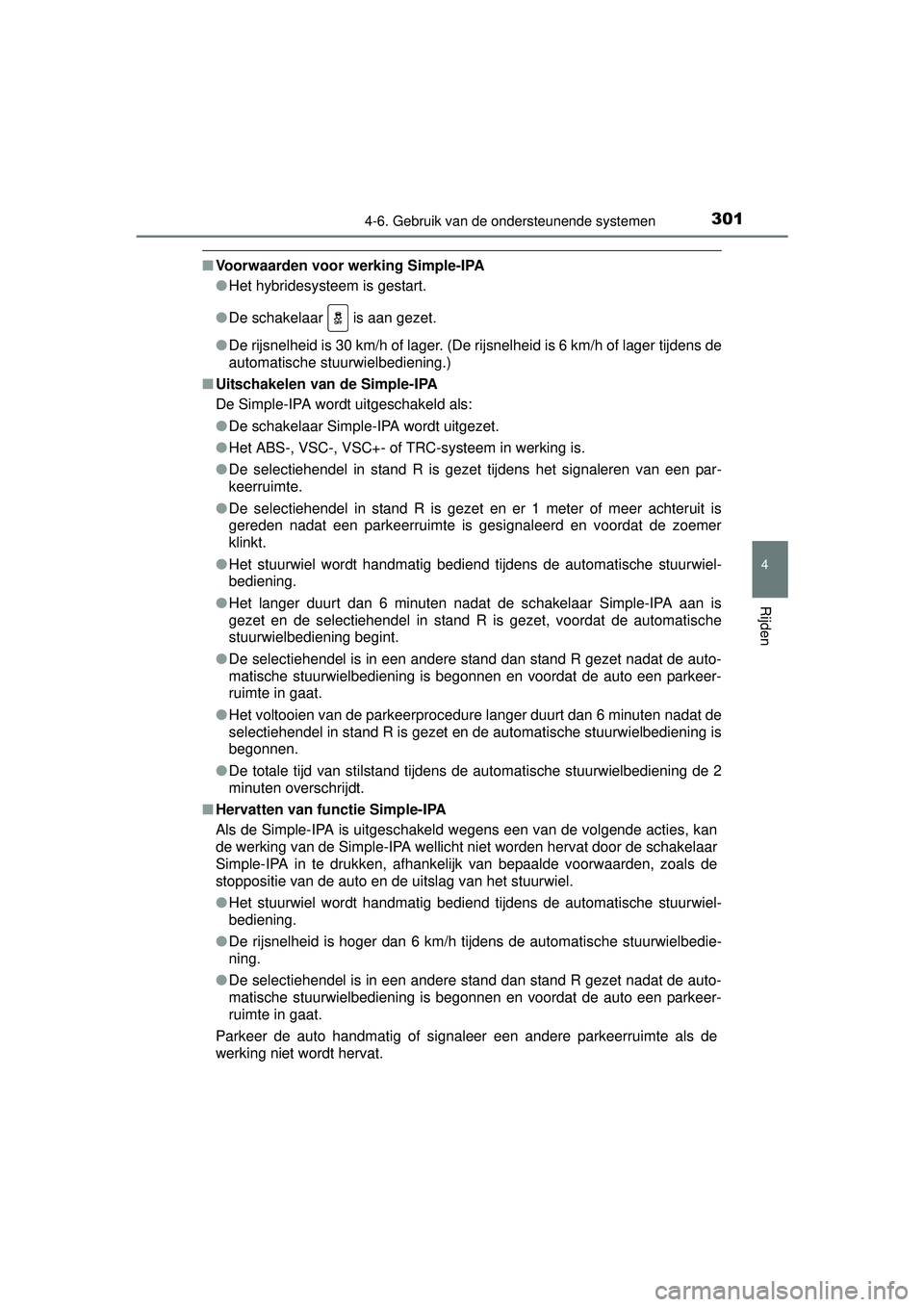

■Voorwaarden voor werking Simple-IPA
●Het hybridesysteem is gestart.
● De schakelaar is aan gezet.
● De rijsnelheid is 30 km/h of lager. (De rijsnelheid is 6 km/h of lager tijdens de
automatische stuurwielbediening.)
■ Uitschakelen van de Simple-IPA
De Simple-IPA wordt uitgeschakeld als:
●De schakelaar Simple-IPA wordt uitgezet.
● Het ABS-, VSC-, VSC+- of TRC-systeem in werking is.
● De selectiehendel in stand R is gezet tijdens het signaleren van een par-
keerruimte.
● De selectiehendel in stand R is gezet en er 1 meter of meer achteruit is
gereden nadat een parkeerruimte is gesignaleerd en voordat de zoemer
klinkt.
● Het stuurwiel wordt handmatig bediend tijdens de automatische stuurwiel-
bediening.
● Het langer duurt dan 6 minuten nadat de schakelaar Simple-IPA aan is
gezet en de selectiehendel in stand R is gezet, voordat de automatische
stuurwielbediening begint.
● De selectiehendel is in een andere stand dan stand R gezet nadat de auto-
matische stuurwielbediening is begonnen en voordat de auto een parkeer-
ruimte in gaat.
● Het voltooien van de parkeerprocedure langer duurt dan 6 minuten nadat de
selectiehendel in stand R is gezet en de automatische stuurwielbediening is
begonnen.
● De totale tijd van stilstand tijdens de automatische stuurwielbediening de 2
minuten overschrijdt.
■ Hervatten van functie Simple-IPA
Als de Simple-IPA is uitgeschakeld wegens een van de volgende acties, kan
de werking van de Simple-IPA wellicht niet worden hervat door de schakelaar
Simple-IPA in te drukken, afhankelijk van bepaalde voorwaarden, zoals de
stoppositie van de auto en de uitslag van het stuurwiel.
●Het stuurwiel wordt handmatig bediend tijdens de automatische stuurwiel-
bediening.
● De rijsnelheid is hoger dan 6 km/h tijdens de automatische stuurwielbedie-
ning.
● De selectiehendel is in een andere stand dan stand R gezet nadat de auto-
matische stuurwielbediening is begonnen en voordat de auto een parkeer-
ruimte in gaat.
Parkeer de auto handmatig of signaleer een andere parkeerruimte als de
werking niet wordt hervat.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 301 Friday, February 19, 2016 1:08 PM

3024-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)■

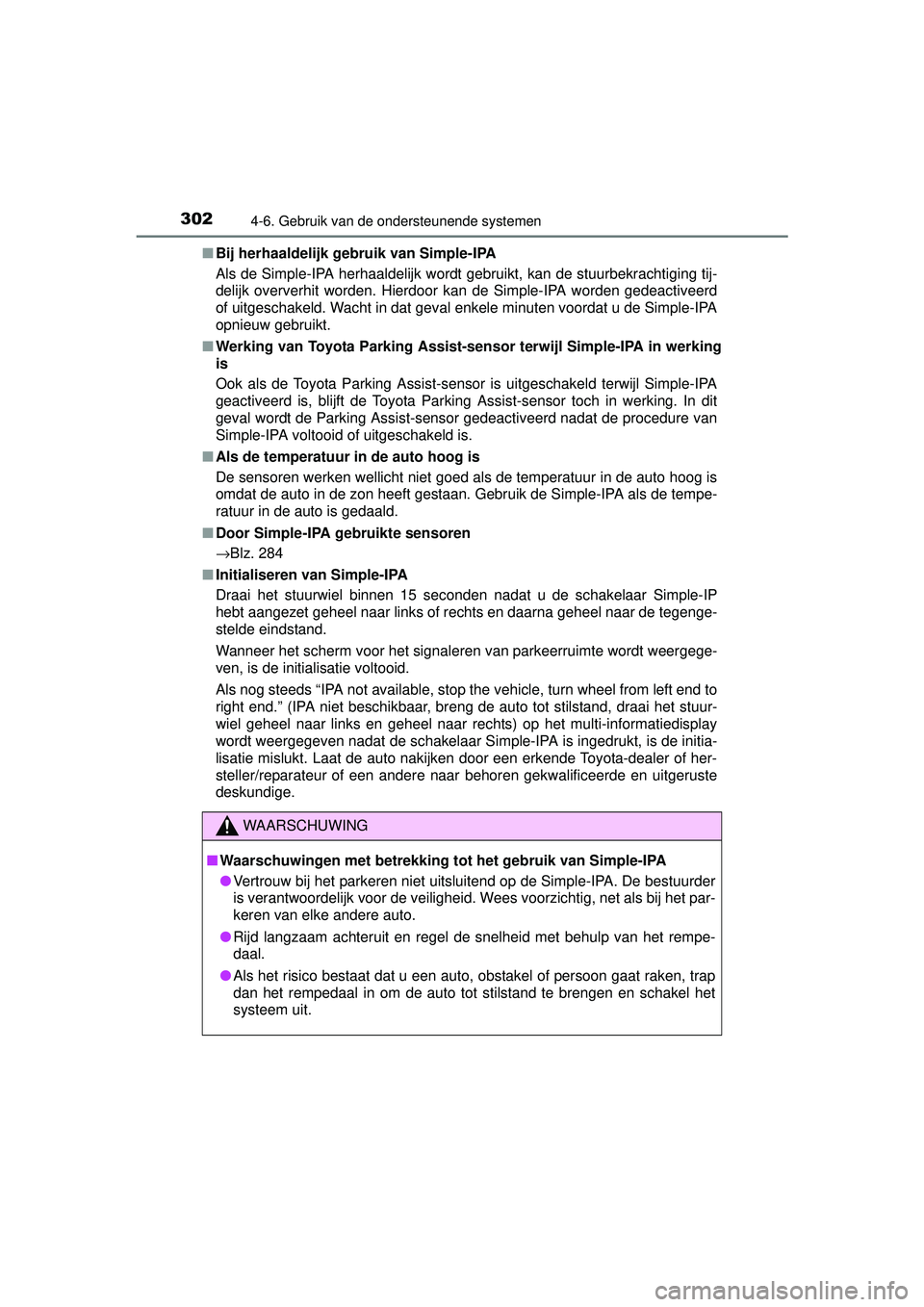

Bij herhaaldelijk gebruik van Simple-IPA
Als de Simple-IPA herhaaldelijk wordt gebruikt, kan de stuurbekrachtiging tij-
delijk oververhit worden. Hierdoor kan de Simple-IPA worden gedeactiveerd
of uitgeschakeld. Wacht in dat geval enkele minuten voordat u de Simple-IPA
opnieuw gebruikt.
■ Werking van Toyota Parking Assist-sensor terwijl Simple-IPA in werking
is
Ook als de Toyota Parking Assist-sensor is uitgeschakeld terwijl Simple-IPA
geactiveerd is, blijft de Toyota Parking Assist-sensor toch in werking. In dit
geval wordt de Parking Assist-sensor gedeactiveerd nadat de procedure van
Simple-IPA voltooid of uitgeschakeld is.
■ Als de temperatuur in de auto hoog is
De sensoren werken wellicht niet goed als de temperatuur in de auto hoog is
omdat de auto in de zon heeft gestaan. Gebruik de Simple-IPA als de tempe-
ratuur in de auto is gedaald.
■ Door Simple-IPA gebruikte sensoren
→Blz. 284
■ Initialiseren van Simple-IPA
Draai het stuurwiel binnen 15 seconden nadat u de schakelaar Simple-IP
hebt aangezet geheel naar links of rechts en daarna geheel naar de tegenge-
stelde eindstand.
Wanneer het scherm voor het signaleren van parkeerruimte wordt weergege-
ven, is de initialisatie voltooid.
Als nog steeds “IPA not available, stop the vehicle, turn wheel from left end to
right end.” (IPA niet beschikbaar, breng de auto tot stilstand, draai het stuur-
wiel geheel naar links en geheel naar rechts) op het multi-informatiedisplay
wordt weergegeven nadat de schakelaar Simple-IPA is ingedrukt, is de initia-
lisatie mislukt. Laat de auto nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van Simple-IPA
● Vertrouw bij het parkeren niet uitsluitend op de Simple-IPA. De bestuurder
is verantwoordelijk voor de veiligheid. Wees voorzichtig, net als bij het par-
keren van elke andere auto.
● Rijd langzaam achteruit en regel de snelheid met behulp van het rempe-
daal.
● Als het risico bestaat dat u een auto, obstakel of persoon gaat raken, trap
dan het rempedaal in om de auto tot stilstand te brengen en schakel het
systeem uit.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 302 Friday, February 19, 2016 1:08 PM

3034-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
WAARSCHUWING
■Omstandigheden waarin het gebruik van Simple-IPA niet is toegestaan
Gebruik de Simple-IPA niet onder de volgende omstandigheden.
Als u dit wel doet, kan het een onjuiste werking tot gevolg hebben en kan
een ongeval ontstaan.
● In scherpe bochten of op hellingen.
● Op een wegdek dat bedekt is met ijs of sneeuw of anderszins glad is.
● Op een oneffen ondergrond, zoals grind.
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval,
mist, sneeuw of een zandstorm.
● Wanneer de banden erg ver versleten zijn of als de bandenspanning te
laag is.
● Wanneer de wielen van de auto niet meer goed zijn uitgelijnd nadat de
banden aan een krachtige schok zijn blootgesteld, bijvoorbeeld doordat
een stoeprand hard is geraakt.
● Wanneer het compacte reservewiel (indien aanwezig) of sneeuwkettingen
gemonteerd zijn.
● Wanneer de wielen wegslippen als u probeert te parkeren.
● Wanneer er gevallen bladeren of sneeuw in de parkeerruimte liggen.
● Uitvoeringen die een aanhangwagen kunnen trekken: Wanneer zaken als
een trekhaak of fietsendrager op de achterzijde van de auto zijn gemon-
teerd.
● Wanneer een voertuig, zoals een vrachtwagen, bus of auto met trekhaak,
aanhangwagen of fietsendrager, voor of achter de parkeerruimte gepar-
keerd is met de voor- of achterzijde boven het detectiegebied.
● Wanneer de voorbumper beschadigd is.
● Wanneer de sensor afgedekt wordt door het voorbumperpaneel enz.
● Als een voertuig of obstakel zich op een ongeschikte plaats voor of achter
de parkeerruimte bevindt.
■ Voorzorgsmaatregelen voor au tomatische stuurwielbediening
Let op de volgende punten omdat het stuurwiel in de Parking Assist-functie
automatisch gedraaid wordt.
● Houd kleding zoals stropdassen, sjaals en lange mouwen uit de buurt van
het stuurwiel om te voorkomen dat ze verstrikt raken. Houd ook kinderen
uit de buurt van het stuurwiel.
● Pas op dat u uzelf tijdens het draaien van het stuurwiel niet bezeert als u
lange vingernagels hebt.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 303 Friday, February 19, 2016 1:08 PM

3044-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
OPMERKING
■Bij gebruik van de Simple-IPA
● Controleer of de parkeerruimte geschikt is. (Breedte van de ruimte, of er
obstakels aanwezig zijn, staat van het wegdek enz.)
● De Simple-IPA werkt niet naar behoren als het voertuig voor of achter de
parkeerruimte beweegt of als er een obstakel in de parkeerruimte komt
nadat de sensoren de parkeerruimte hebben gesignaleerd. Controleer bij
gebruik van de Parking Assist-functie ook altijd zelf de omgeving.
● Het kan gebeuren dat de sensoren stoepranden niet kunnen waarnemen.
De auto kan in bepaalde situaties de stoeprand oprijden, bijvoorbeeld als
een auto voor of achter de parkeerruimte op de stoeprand geparkeerd
staat.
Controleer de omgeving om te voorkomen dat de banden en wielen
beschadigd worden.
● De auto kan mogelijk niet in de beoogde parkeerruimte worden gepar-
keerd als de auto vooruit beweegt terwijl de selectiehendel in stand R
staat of achteruitrijdt als de selectiehendel in een andere stand dan R
staat, bijvoorbeeld bij het parkeren op een helling.
●Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat uw auto
een obstakel voor de auto raakt.
● Rijd bij het achteruitrijden altijd lang-
zaam om te voorkomen dat de voorzijde
van uw auto de auto voor de parkeer-
ruimte raakt.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 304 Friday, February 19, 2016 1:08 PM

3054-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht over-
eenkomstig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling rem-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetrapt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwijkma-
noeuvres en het maken van bochten op een glad wegdek
◆VSC+ (Vehicle Stability Control+)
Coördineert de werking van ABS-, TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit behouden blijft bij uitwijkma-
noeuvres op een glad wegdek door de stuurcommando's aan te
passen.
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met de
auto of bij het accelereren op gladde wegen
Ondersteunende systemen
Om de veiligheid en de prestaties tijdens het rijden te verbeteren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omstandigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver-
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 305 Friday, February 19, 2016 1:08 PM

3064-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij het wegrijden op
een helling
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om de benodigde kracht voor
het ronddraaien van het stuurwiel te verminderen
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip-
perlichten automatisch knipperen om het achteropkomende ver-
keer te waarschuwen.
Het controlelampje Traction Con-
trol knippert wanneer het TRC/
VSC/ABS-systeem in werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van het hybridesysteem naar de
wielen beperken. Als u dan op drukt, kunt u de auto waarschijn-
lijk makkelijker los krijgen door te ‘schommelen’.
Schakel de TRC uit door de knop
snel in te drukken en weer los te
laten .
TRC OFF wordt op het multi-infor-
matiedisplay weergegeven.
Druk nogmaals op om het sys-
teem weer in te schakelen.
Als de TRC/VSC/ABS in werking is
Uitschakelen van het TRC-systeem
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 306 Friday, February 19, 2016 1:08 PM

3074-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
■Zowel TRC als VSC uitschakelen
Houd meer dan 3 seconden ingedrukt terwijl de auto stilstaat om TRC en
VSC uit te schakelen.
Het controlelampje VSC OFF gaat branden en TRC OFF wordt op het multi-
informatiedisplay weergegeven
*.
Druk nogmaals op om de systemen weer in te schakelen.
*: Bij auto's met PCS (Pre-Crash Safety-systeem) worden ook het Pre-Crash Brake Assist en het Pre-Crash Brake-systeem uitgeschakeld. ( →Blz. 263)
■ Wanneer de melding wordt weergegeven op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al is niet ingedrukt
De TRC en Hill Start Assist Control kunnen niet worden bediend. Neem con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Bijgeluiden en trillingen veroorzaak t door het ABS, de Brake Assist, de
TRC en de VSC
De volgende verschijnselen kunnen zich voordoen als bovenstaande syste-
men in werking zijn. Geen van deze verschijnselen duidt op een storing.
● Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
● Nadat de auto tot stilstand is gekomen, kan het geluid van een elektromotor
hoorbaar zijn.
● Er kan een lichte trilling in het rempedaal voelbaar zijn als het antiblokkeer-
systeem geactiveerd is.
● Het rempedaal kan iets verder naar beneden bewegen als het antiblokkeer-
systeem geactiveerd is.
■ Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk werkingsgeluiden van de ECB te horen.
Dit duidt echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte die zich voordoen wanneer het
rempedaal wordt bediend.
● Wanneer het bestuurdersportier wordt geopend, kan aan de voorzijde van
de auto een geluid hoorbaar zijn dat afkomstig is van het remsysteem.
● Werkingsgeluiden vanuit de motorruimte die zich voordoen wanneer nadat
na het uitschakelen van het hybridesysteem een of twee minuten zijn ver-
streken.
■ Geluid EPS
Wanneer het stuurwiel bediend wordt, kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. Dit is normaal en duidt niet op een storing.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 307 Friday, February 19, 2016 1:08 PM

3084-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)■
Automatisch opnieuw inschakelen van de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn uitgeschakeld, worden deze automatisch
opnieuw ingeschakeld in de volgende situaties:
● Het contact wordt UIT gezet.
● Als alleen het TRC-systeem wordt uitgeschakeld, wordt de TRC weer inge-
schakeld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-systeem is uitgeschakeld, worden deze
niet automatisch weer ingeschakeld als de rijsnelheid toeneemt.
■ Gereduceerde bekrachtiging door het EPS-systeem
De mate van bekrachtiging door het EPS-systeem wordt gereduceerd om het
systeem tegen oververhitting te beschermen als er gedurende langere tijd
veel stuurbewegingen worden uitgevoerd. Hierdoor kan de besturing zwaar
aanvoelen. Probeer als dat het geval is minder frequent te sturen of breng de
auto tot stilstand en schakel het hybridesysteem UIT. Het EPS-systeem moet
binnen 10 minuten weer normaal werken.
■ Voorwaarden voor werking Hill Start Assist Control
Als aan de volgende vier voorwaarden wordt voldaan, werkt de Hill Start
Assist Control:
● De selectiehendel staat in een andere stand dan P of N (bij het vooruit/ach-
teruit bergop wegrijden).
● De auto staat stil.
● Het gaspedaal wordt niet ingetrapt.
● De parkeerrem is niet geactiveerd.
■ Automatisch uitschakelen van Hill Start Assist Control
De Hill Start Assist Control wordt in de volgende situaties uitgeschakeld:
●De selectiehendel wordt in stand P of N gezet.
● Het gaspedaal wordt ingetrapt.
● De parkeerrem wordt geactiveerd.
● Er zijn ongeveer 2 seconden verstreken nadat het rempedaal is losgelaten\
.
■ Voorwaarden voor werking noodstopsignaal
Als aan de volgende drie voorwaarden wordt voldaan, werkt het noodstopsig-
naal:
●De alarmknipperlichten zijn uit.
● De werkelijke rijsnelheid is hoger dan 55 km/h.
● Het rempedaal wordt op zo'n manier ingetrapt dat het systeem op basis van
de deceleratie van de auto oordeelt dat het om een noodstop gaat.
■ Automatisch uitschakelen van noodstopsignaal
Het noodstopsignaal wordt in de volgende situaties uitgeschakeld:
●De alarmknipperlichten worden ingeschakeld.
● Het rempedaal wordt losgelaten.
● Het systeem oordeelt op basis van de deceleratie van de auto dat het niet
om een noodstop gaat.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 308 Friday, February 19, 2016 1:08 PM

3094-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
WAARSCHUWING
■Het ABS werkt niet effectief als
● De maximale grip van de banden overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt is met sneeuw).
● Er sprake is van aquaplaning bij hoge snelheid op een nat of glad wegdek.
■ De remweg met ABS in werking kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg van de auto te verkorten. Houd
altijd voldoende afstand tot uw voorligger, met name in de volgende geval-
len:
● Als wordt gereden op wegen met grind, zand en dergelijke, of op
besneeuwde wegen
● Als wordt gereden met sneeuwkettingen
● Als wordt gereden op slechte wegen
● Als wordt gereden over wegen met diepe gaten of andere grote oneffen-
heden
■ De TRC werkt mogelijk niet effectief als
Het insturen van de juiste richting en het overbrengen van de aandrijfkracht
kunnen op een gladde weg niet onder alle omstandigheden gerealiseerd
worden, zelfs niet als het TRC-systeem in werking is.
Rijd voorzichtig met de auto onder omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■ Hill Start Assist Control werkt niet effectief als
● Vertrouw niet uitsluitend op de Hill Start Assist Control. De Hill Start Assist
Control werkt mogelijk niet effectief op steile hellingen en op met ijs
bedekte wegen.
● In tegenstelling tot de parkeerrem is de Hill Start Assist Control niet
bedoeld om de auto gedurende langere tijd op zijn plaats te houden.
Gebruik de Hill Start Assist Control niet om de auto op een helling op zijn
plaats te houden omdat dat kan leiden tot een ongeval.
■ Als de VSC is geactiveerd
Het controlelampje Traction Control knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevall en. Wees bijzonder voorzichtig als het
controlelampje knippert.
■ Als het TRC/VSC-systeem is uitgeschakeld
Wees zeer voorzichtig en pas uw snelheid aan de conditie van het wegdek
aan. Schakel de TRC en de VSC alleen in geval van nood uit, aangezien
deze systemen zorgdragen voor de voertuigstabiliteit en het aandrijfvermo-
gen.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 309 Friday, February 19, 2016 1:08 PM

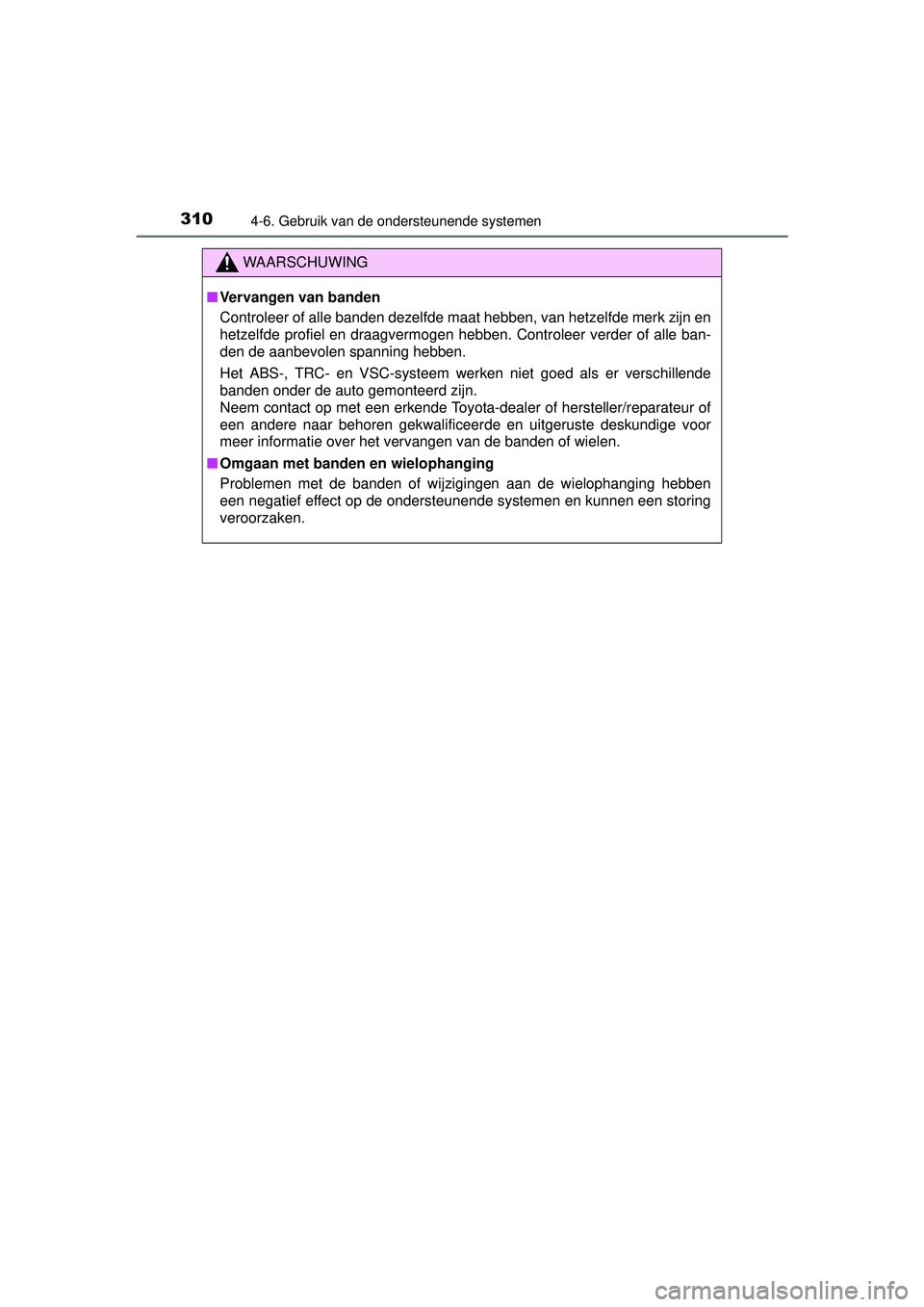

3104-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE (OM12K47E)
WAARSCHUWING
■Vervangen van banden
Controleer of alle banden dezelfde maat hebben, van hetzelfde merk zijn en
hetzelfde profiel en draagvermogen hebben. Controleer verder of alle ban-
den de aanbevolen spanning hebben.
Het ABS-, TRC- en VSC-systeem werken niet goed als er verschillende
banden onder de auto gemonteerd zijn.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige voor
meer informatie over het vervangen van de banden of wielen.
■ Omgaan met banden en wielophanging
Problemen met de banden of wijzigingen aan de wielophanging hebben
een negatief effect op de ondersteunende systemen en kunnen een storing
veroorzaken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 310 Friday, February 19, 2016 1:08 PM
