4617-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

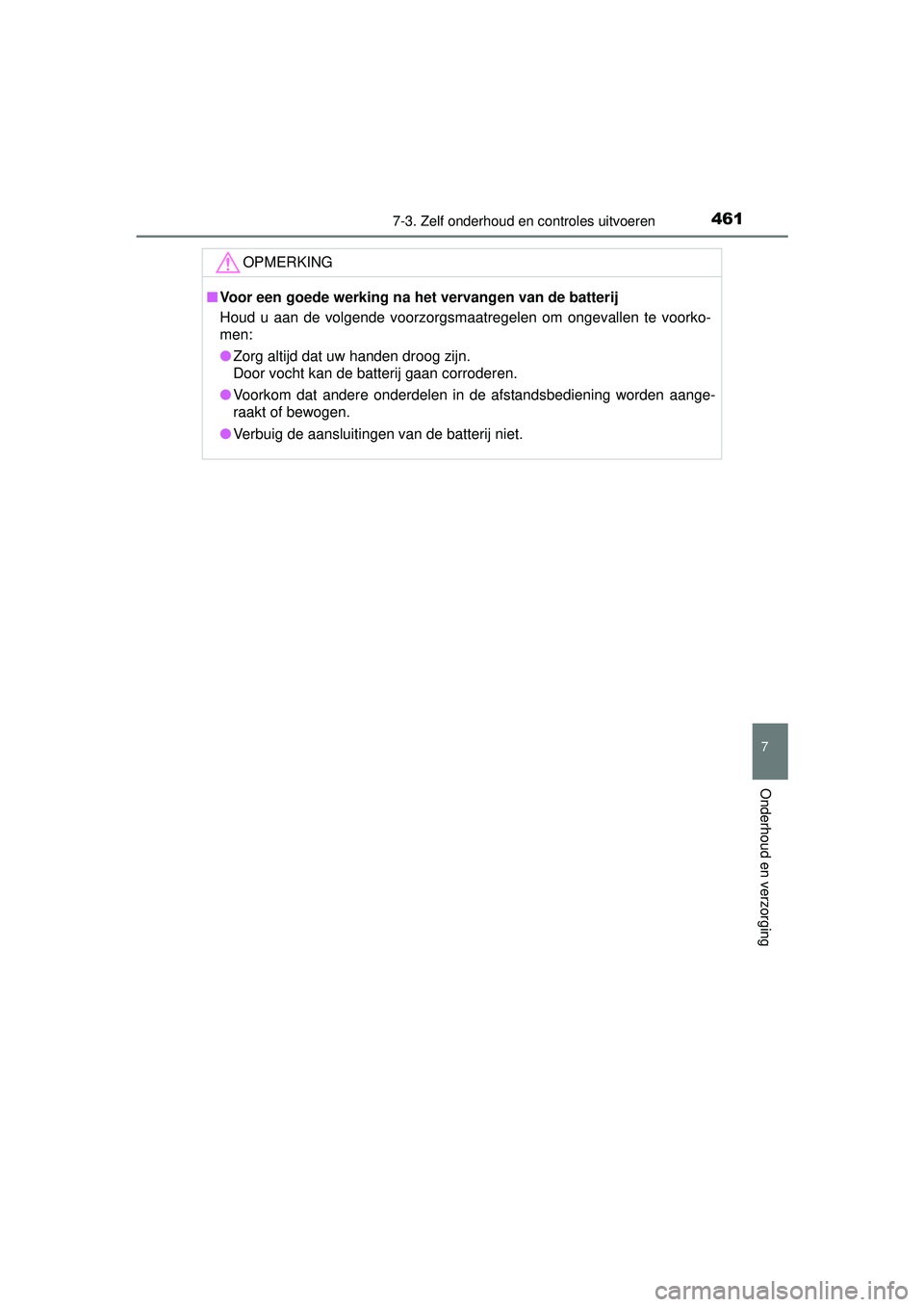

OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorko-
men:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aange-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 461 Friday, February 19, 2016 1:08 PM

4627-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

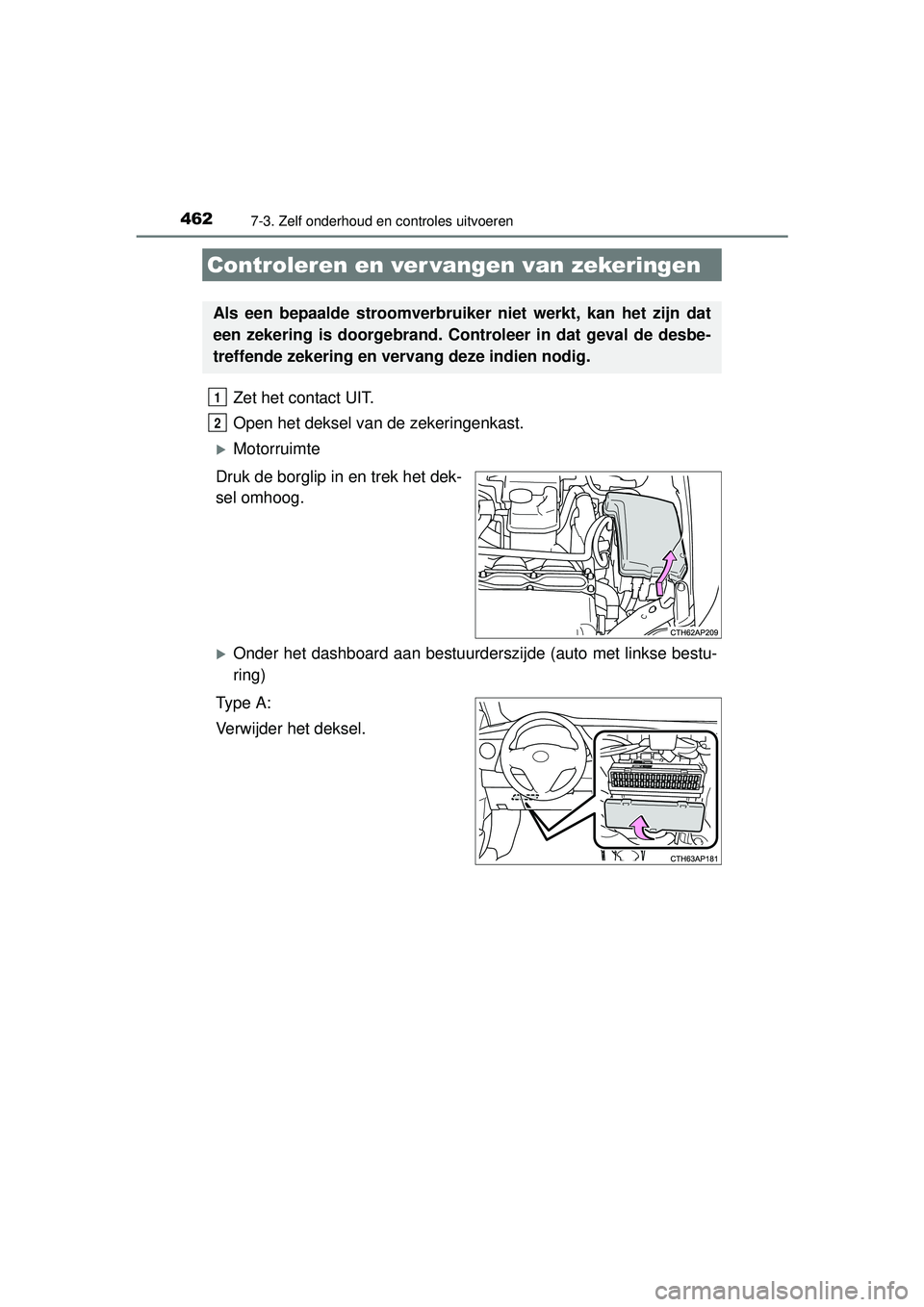

Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Onder het dashboard aan bestuurderszijde (auto met linkse bestu-
ring)
Ty p e A :
Verwijder het deksel.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 462 Friday, February 19, 2016 1:08 PM

4637-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

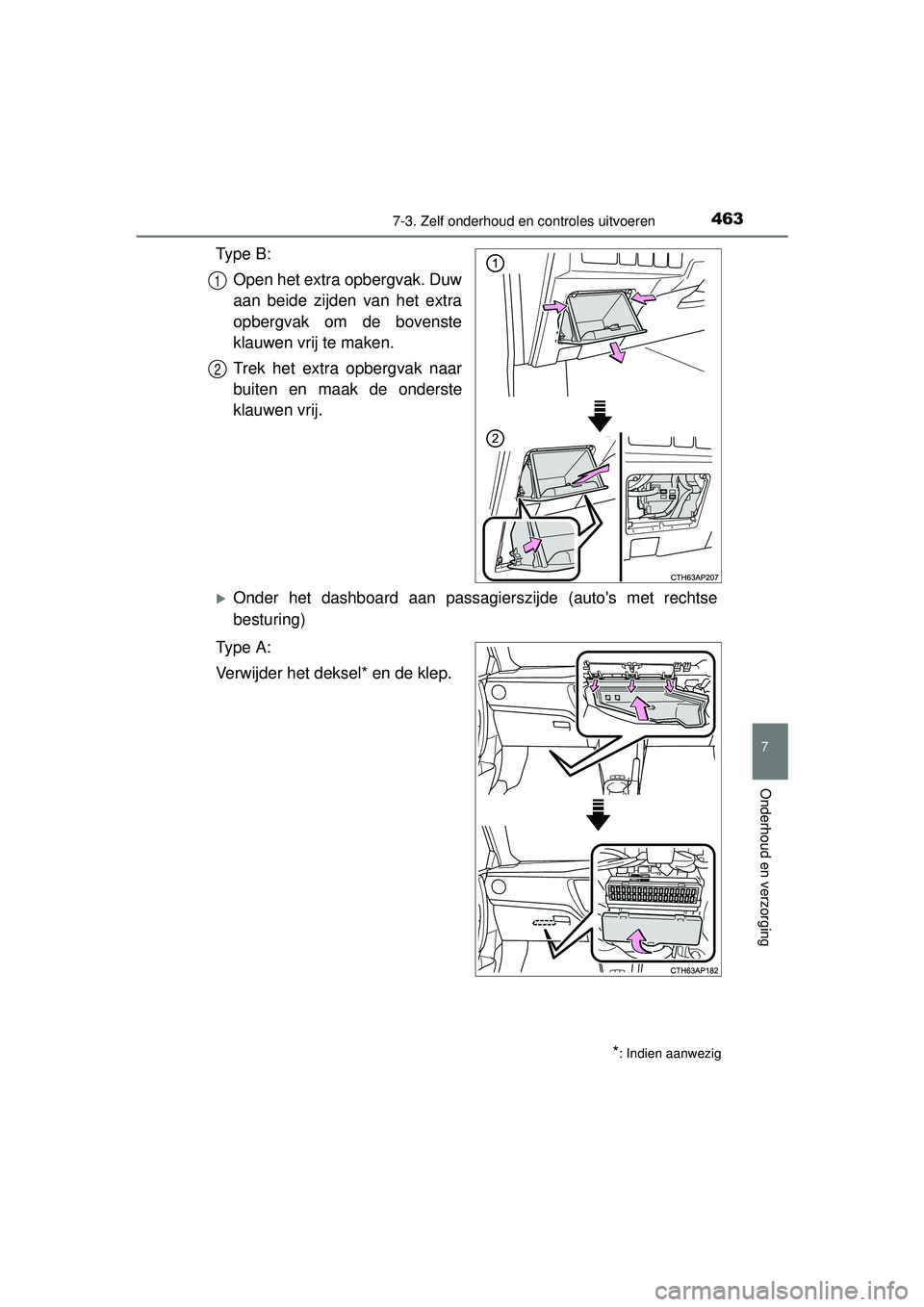

Ty p e B :Open het extra opbergvak. Duw
aan beide zijden van het extra
opbergvak om de bovenste
klauwen vrij te maken.
Trek het extra opbergvak naar
buiten en maak de onderste
klauwen vrij.
Onder het dashboard aan passagierszijde (auto's met rechtse
besturing)
Ty p e A :
Verwijder het deksel* en de klep.
1
2
*: Indien aanwezig
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 463 Friday, February 19, 2016 1:08 PM

4647-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

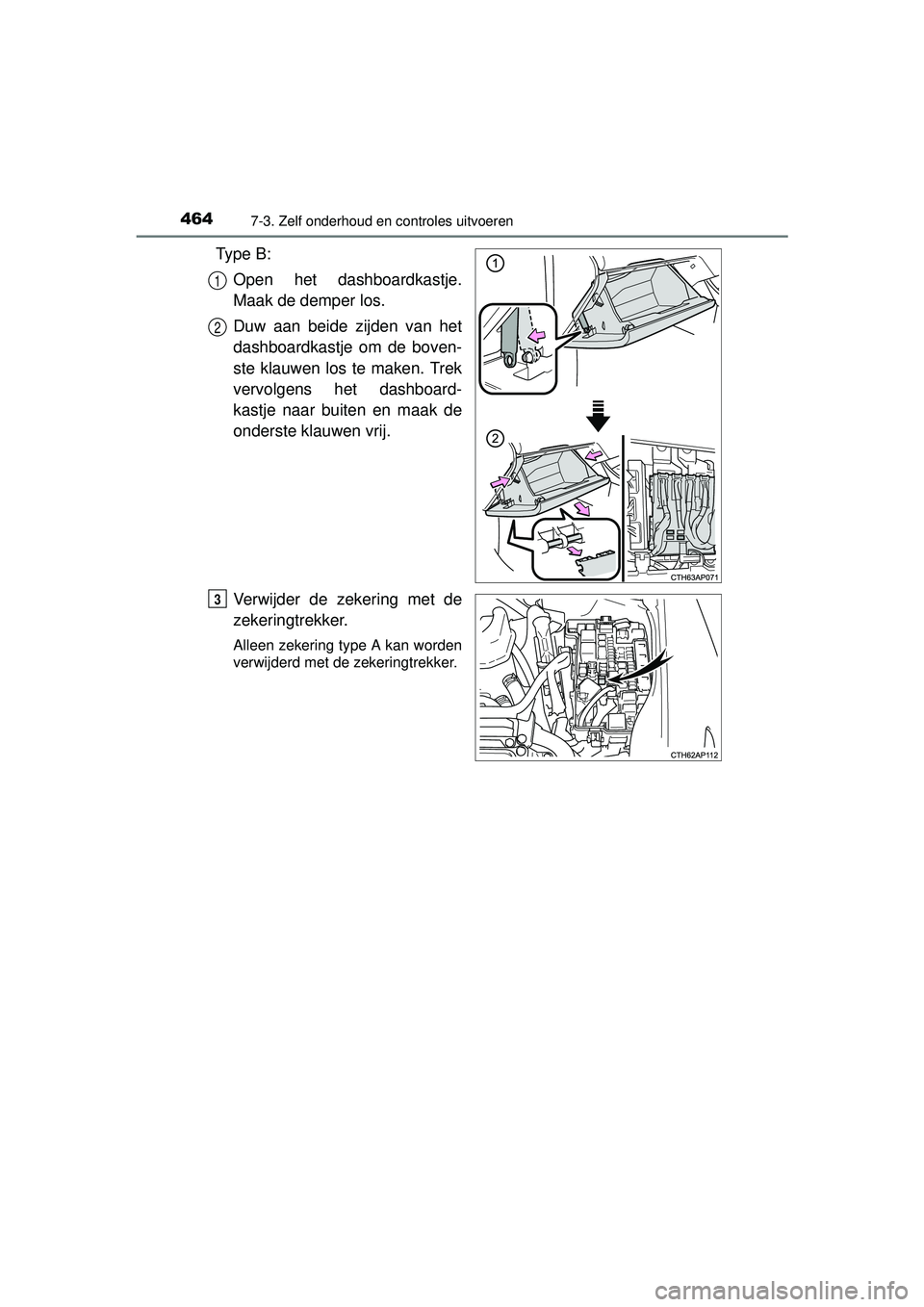

Ty p e B :Open het dashboardkastje.
Maak de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken. Trek
vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 464 Friday, February 19, 2016 1:08 PM

4657-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

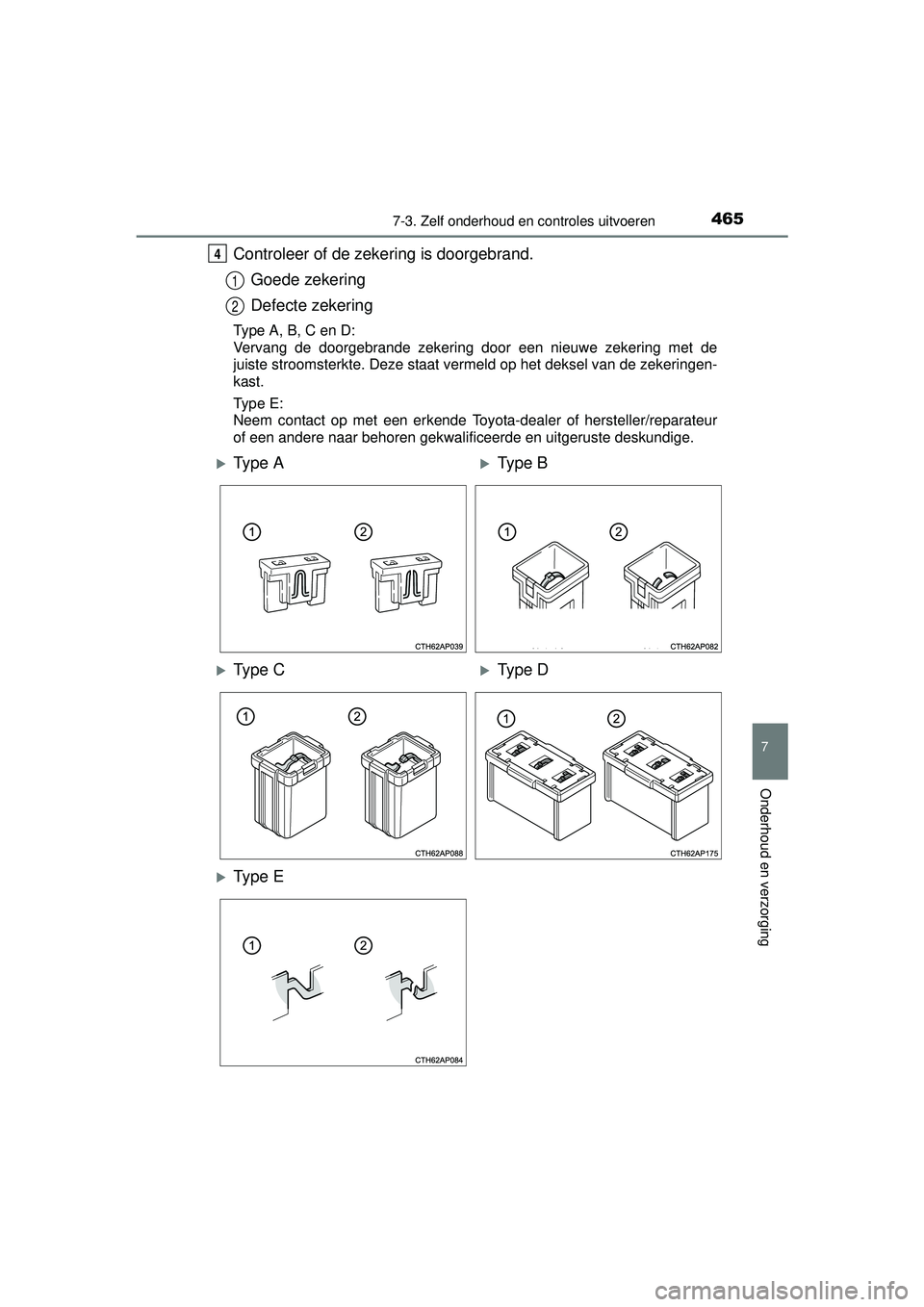

Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 465 Friday, February 19, 2016 1:08 PM

4667-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

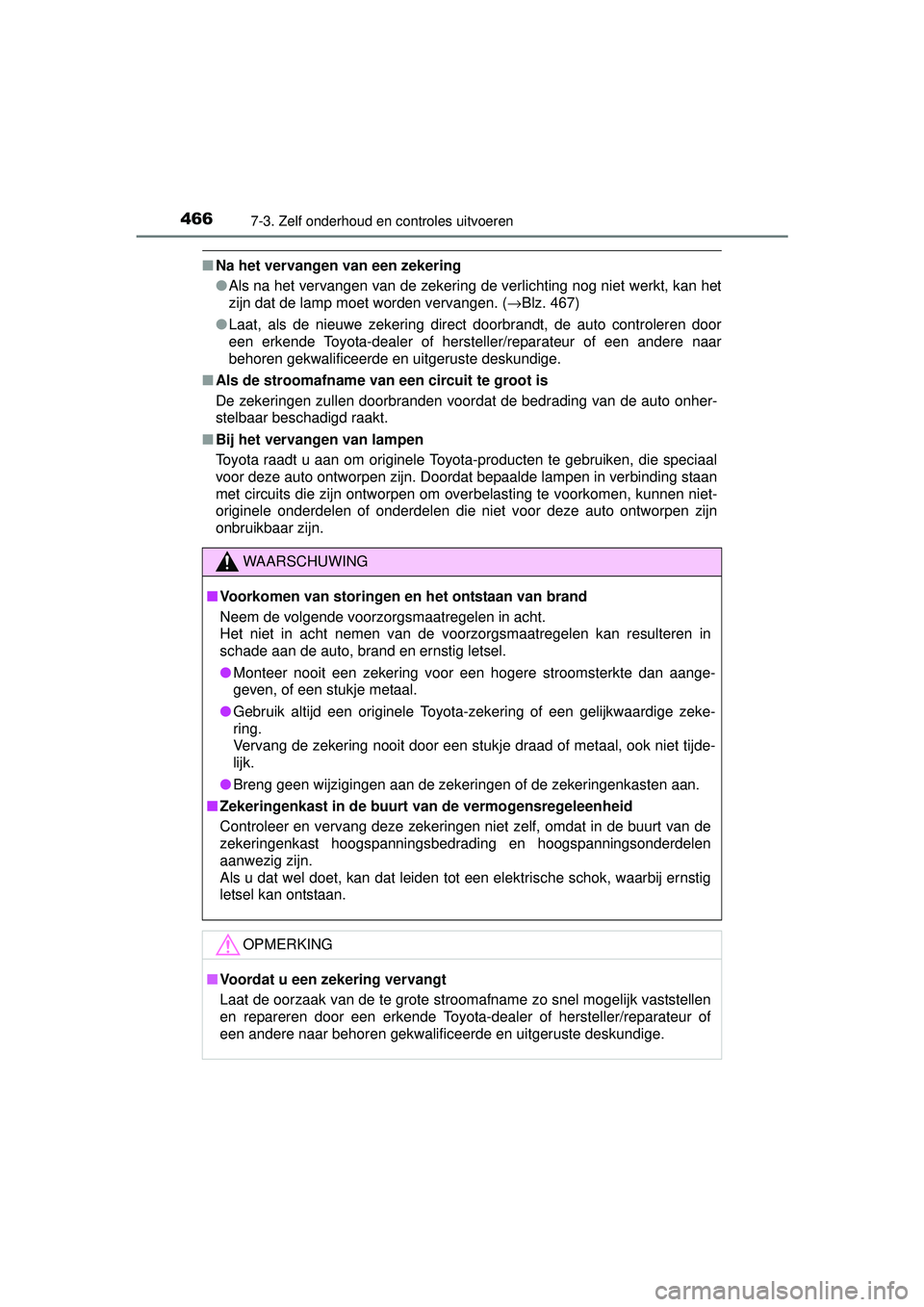

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 467)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 466 Friday, February 19, 2016 1:08 PM

4677-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

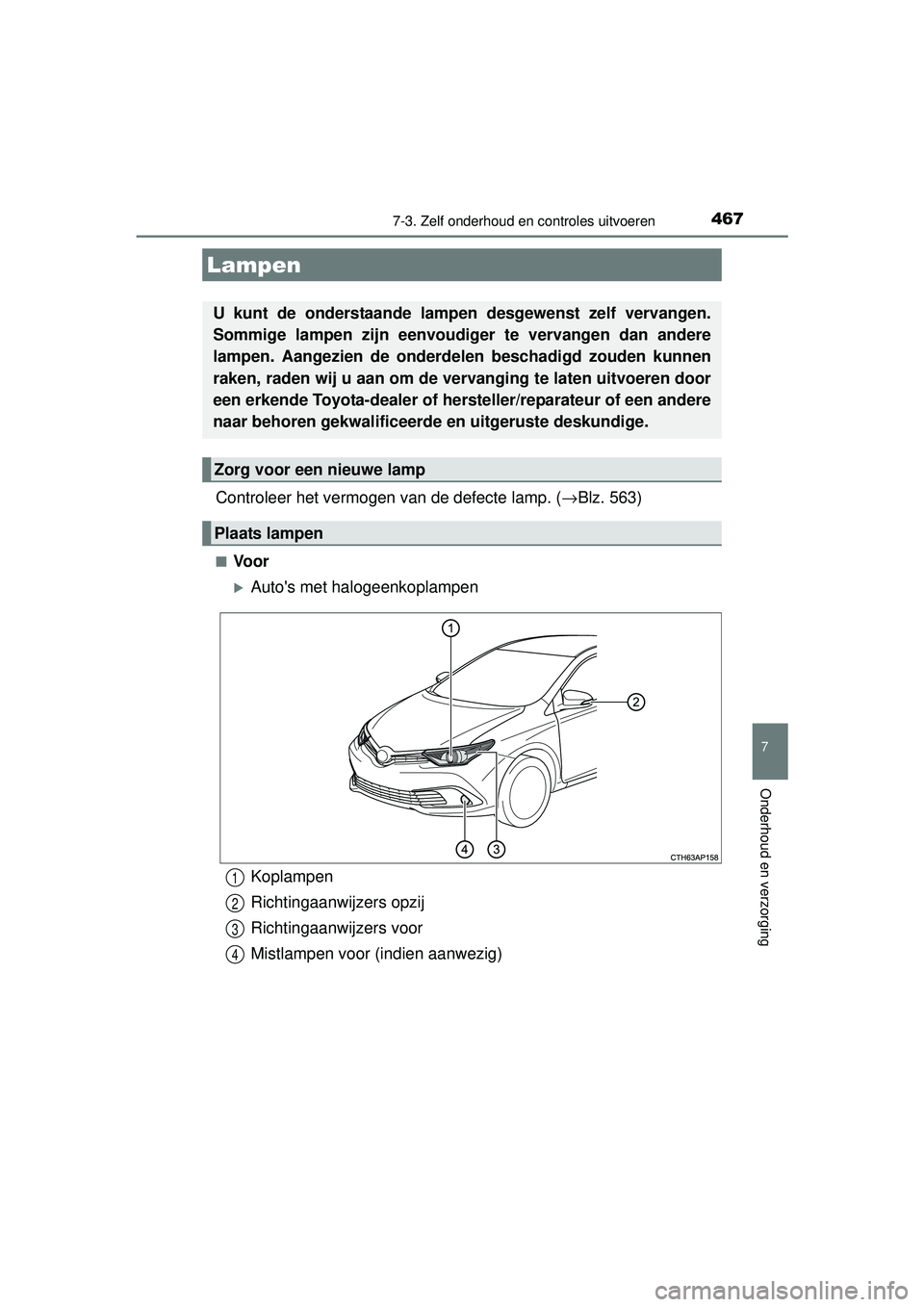

Controleer het vermogen van de defecte lamp. (→Blz. 563)
■Voor
Auto's met halogeenkoplampen
Lampen
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Plaats lampen
Koplampen
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 467 Friday, February 19, 2016 1:08 PM

4687-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)

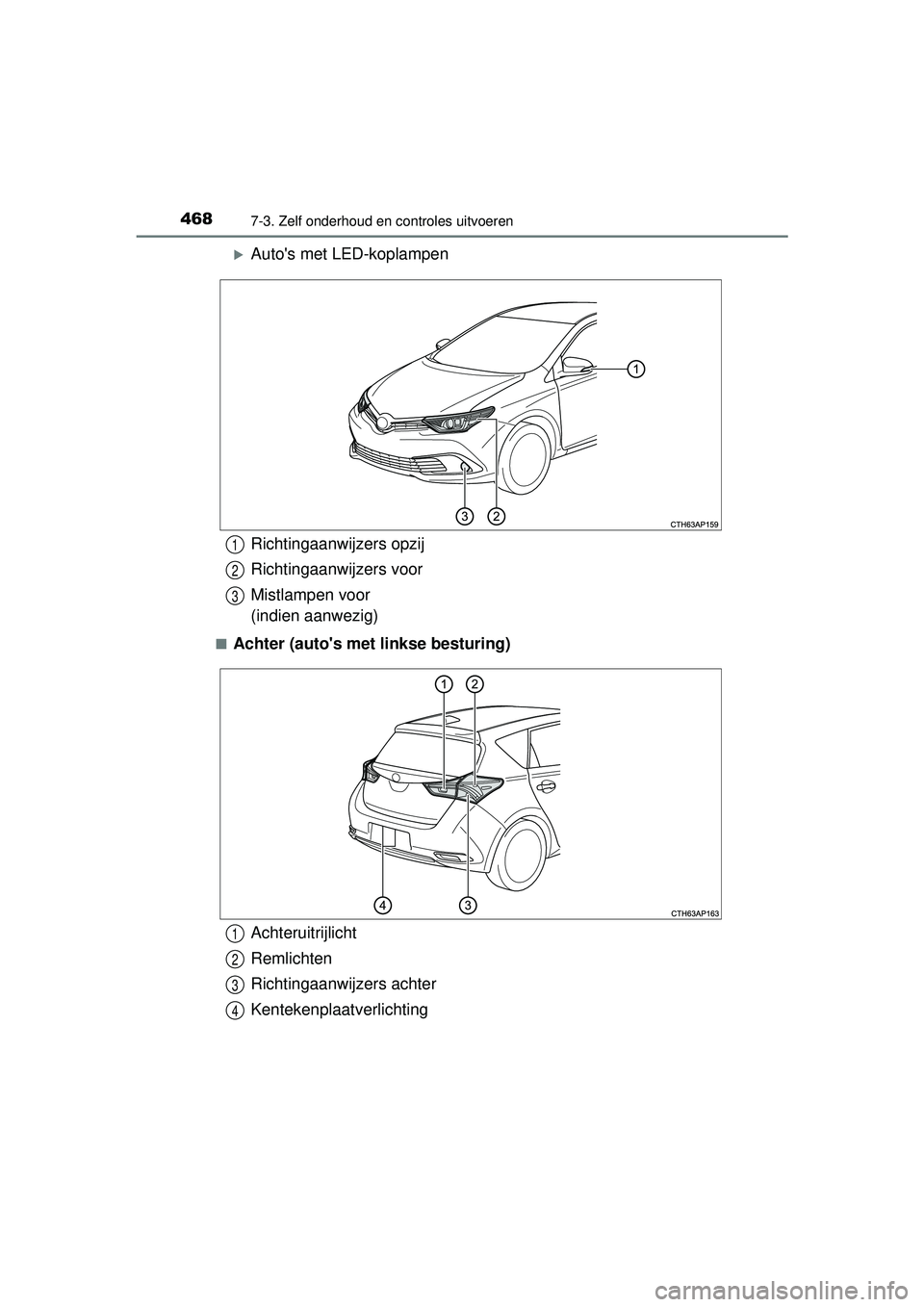

Auto's met LED-koplampen
■Achter (auto's met linkse besturing)
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor
(indien aanwezig)1
2
3
Achteruitrijlicht
Remlichten
Richtingaanwijzers achter
Kentekenplaatverlichting1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 468 Friday, February 19, 2016 1:08 PM

4697-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging

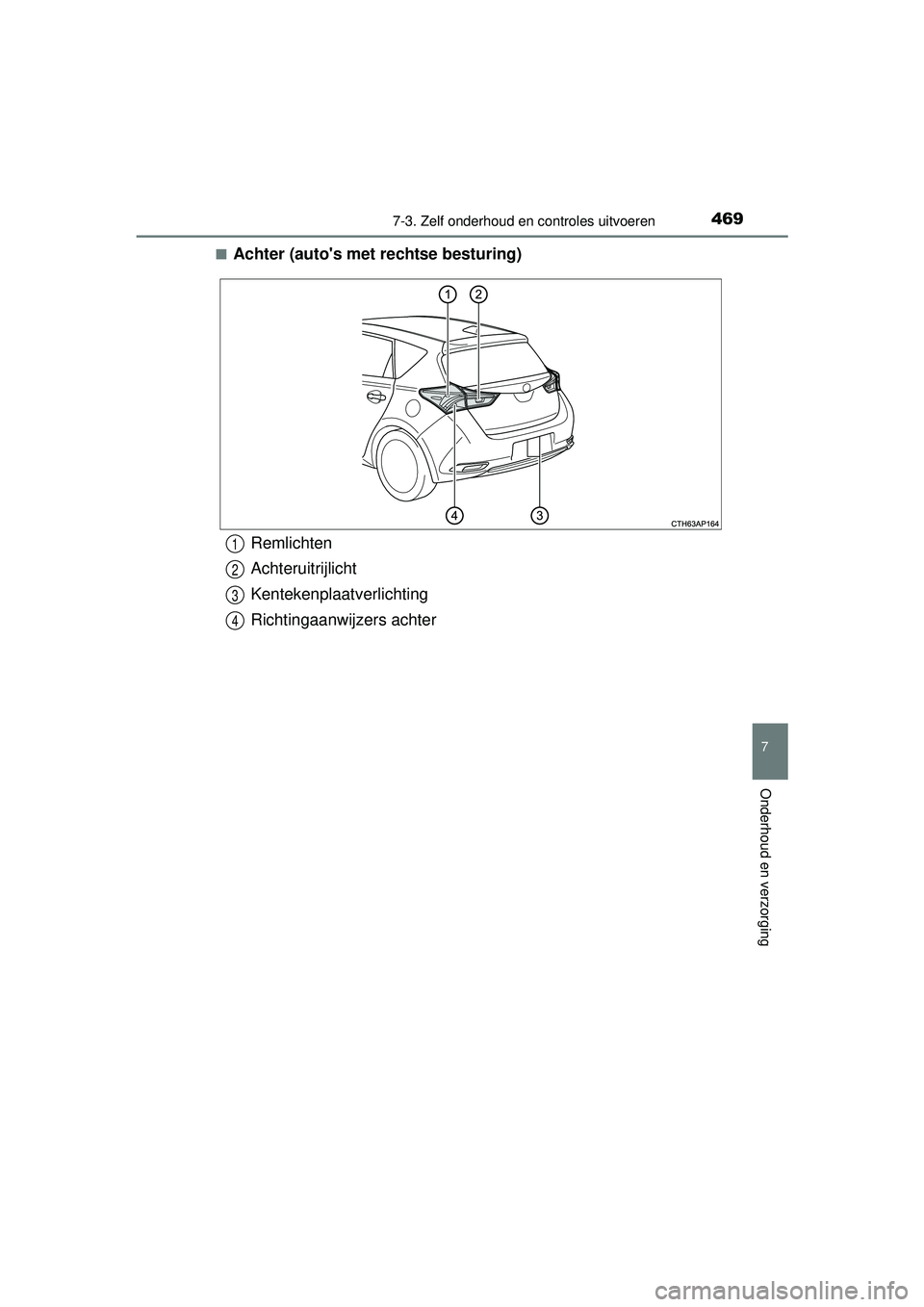

■Achter (auto's met rechtse besturing)
Remlichten
Achteruitrijlicht
Kentekenplaatverlichting
Richtingaanwijzers achter1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 469 Friday, February 19, 2016 1:08 PM

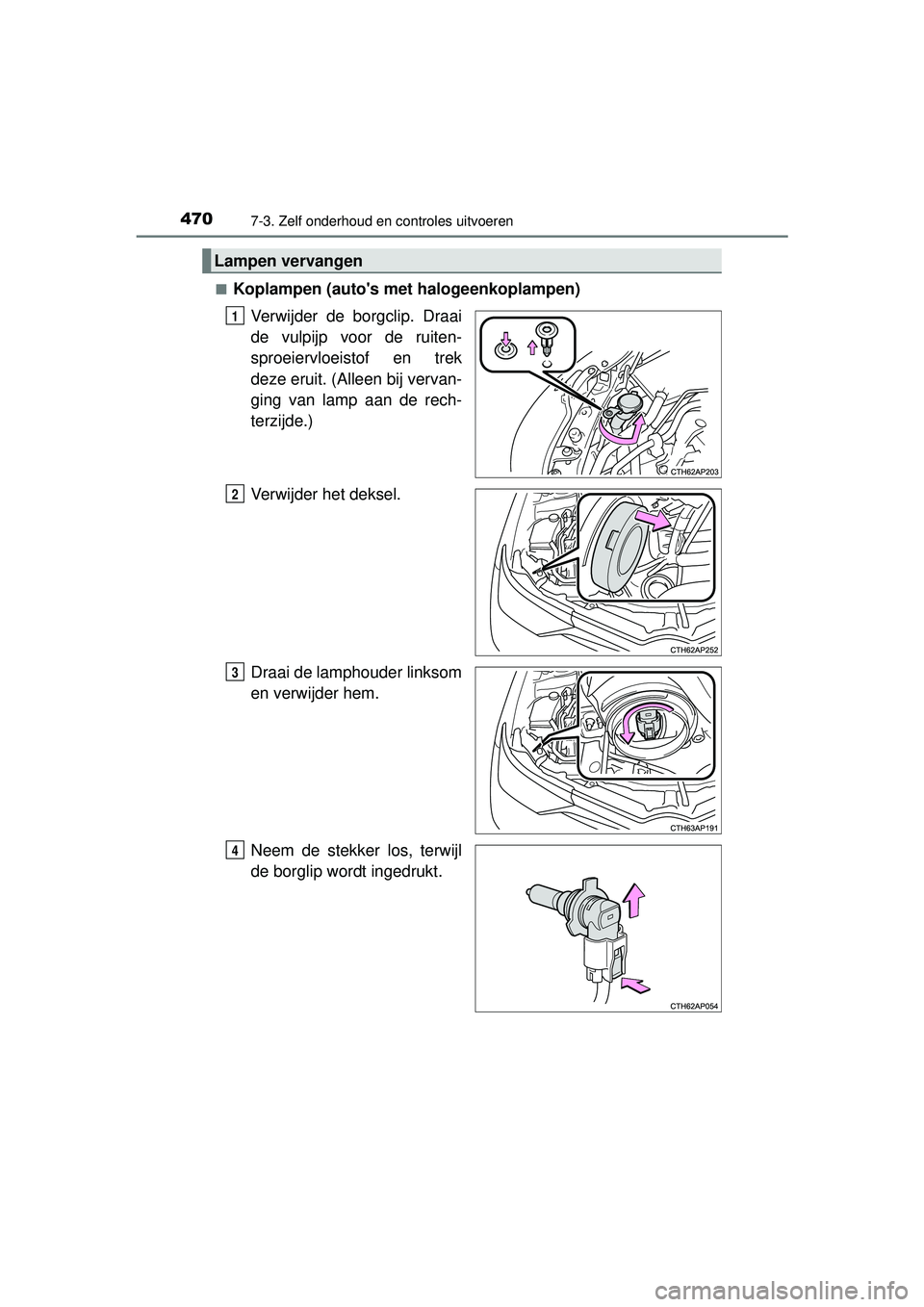

4707-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■
Koplampen (auto's me
t halogeenkoplampen)
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Verwijder het deksel.
Draai de lamphouder linksom
en verwijder hem.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
4
