air filter TOYOTA AURIS HYBRID 2016 Instructieboekje (in Dutch)

5
1
9 8
7 5 4
3
2
UK AURIS_HV_HB_EE (OM12K47E)
6
6-1. Gebruik van de aircon-ditioning en de achterruit- en
buitenspiegelverwarming
Automatische airconditioning .................380
Stoelverwarming*...............389
6-2. Gebruik van de interieurverlichting
Overzicht interieur- verlichting ........................390
• Interieurverlichting .........391
• Make-upverlichting (indien aanwezig) ..........391
• Leeslampjes ..................392
6-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ......394
• Dashboardkastje............395
• Consolevak ....................395
• Fleshouders ...................396
• Bekerhouders ................397
• Extra opbergvakken.......398
Voorzieningen in de bagageruimte..............399
6-4. Overige voorzieningen in het interieur
Overige voorzieningen in het interieur......................405
• Zonnekleppen ................405
• Make-upspiegels ...........405
• Klok ...............................406
• Uitneembare asbak
(indien aanwezig) ..........406 • Accessoire-
aansluitingen ................. 407
• Armsteun (indien aanwezig) .......... 408
• Handgrepen .................. 408
• Kledinghaakjes ............. 409
• Zonnescherm panoramadak ................ 409
7-1. Onderhoud en verzorging Reinigen en beschermen van het exterieur ............. 412
Reinigen en beschermen van het interieur .............. 416
7-2. Onderhoud Onderhoud en reparatie .... 419
7-3. Zelf onderhoud en controles uitvoeren
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 422
Motorkap ........................... 424
Plaatsen van de krik .......... 426
Motorruimte ....................... 427
12V-accu ........................... 434
Banden .............................. 439
Bandenspanning ............... 453
Velgen ............................... 455
Interieurfilter ...................... 457
Batterij elektronische sleutel.............................. 459
Controleren en vervangen van zekeringen................ 462
Lampen ............................. 467
6Voorzieningen
in het interieur
7Onderhoud en verzorging
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 5 Friday, February 19, 2016 1:08 PM

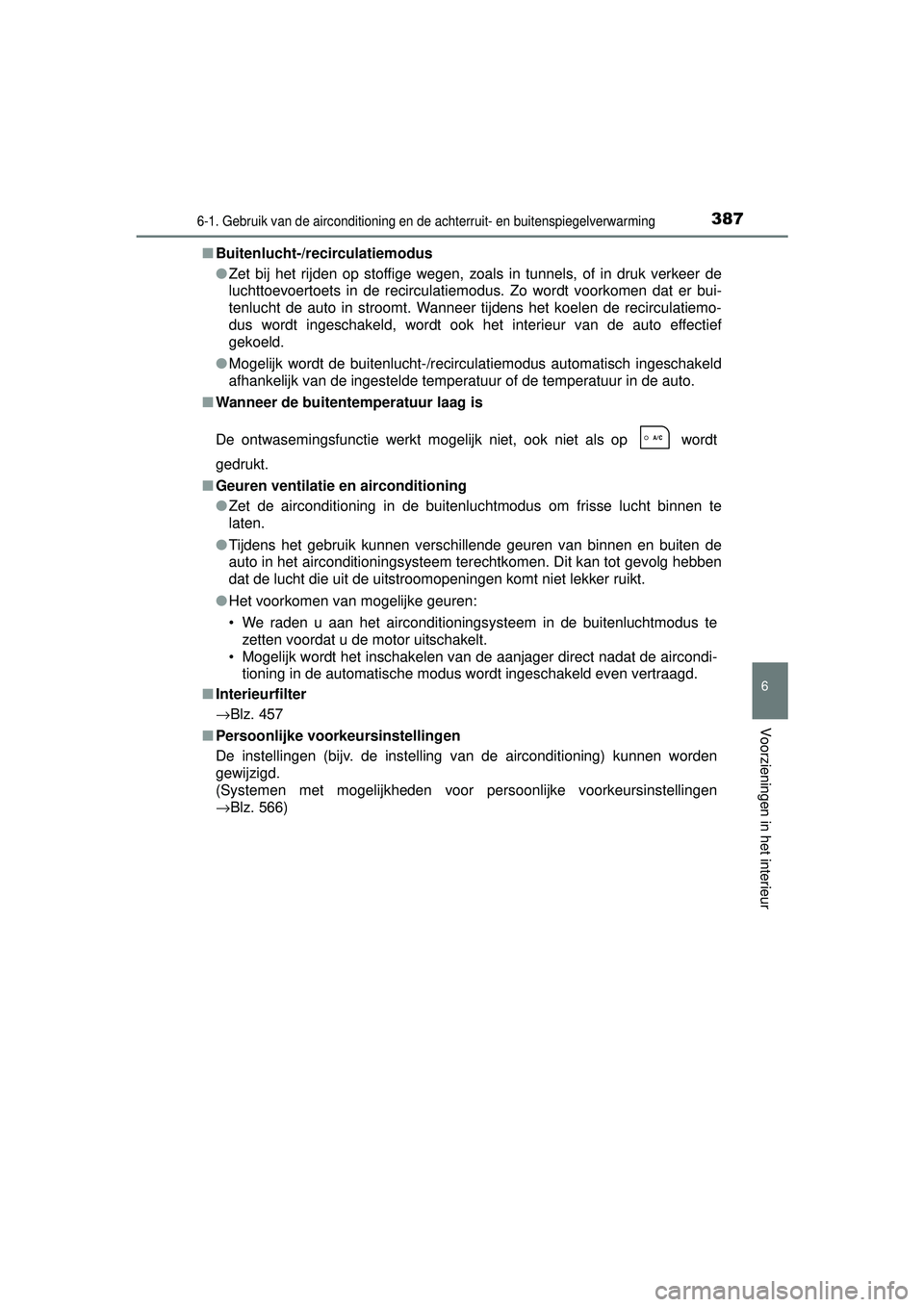

3876-1. Gebruik van de airconditioning en de achterruit- en buitenspiegelverwarming
UK AURIS_HV_HB_EE (OM12K47E)
6
Voorzieningen in het interieur
■Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, zoals in tunnels, of in druk verkeer de
luchttoevoertoets in de recirculatiemodus. Zo wordt voorkomen dat er bui-
tenlucht de auto in stroomt. Wanneer tijdens het koelen de recirculatiemo-
dus wordt ingeschakeld, wordt ook het interieur van de auto effectief
gekoeld.
● Mogelijk wordt de buitenlucht-/recirculatiemodus automatisch ingeschakeld
afhankelijk van de ingestelde temperatuur of de temperatuur in de auto. \
■ Wanneer de buitentemperatuur laag is
De ontwasemingsfunctie werkt mogelijk niet, ook niet als op
wordt
gedrukt.
■ Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmodus om frisse lucht binnen te
laten.
● Tijdens het gebruik kunnen verschillende geuren van binnen en buiten de
auto in het airconditioningsysteem terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomopeningen komt niet lekker ruikt.
● Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsysteem in de buitenluchtmodus te
zetten voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de aircondi- tioning in de automatische modus wordt ingeschakeld even vertraagd.
■ Interieurfilter
→Blz. 457
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. de instelling van de airconditioning) kunnen worden
gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
→Blz. 566)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 387 Friday, February 19, 2016 1:08 PM

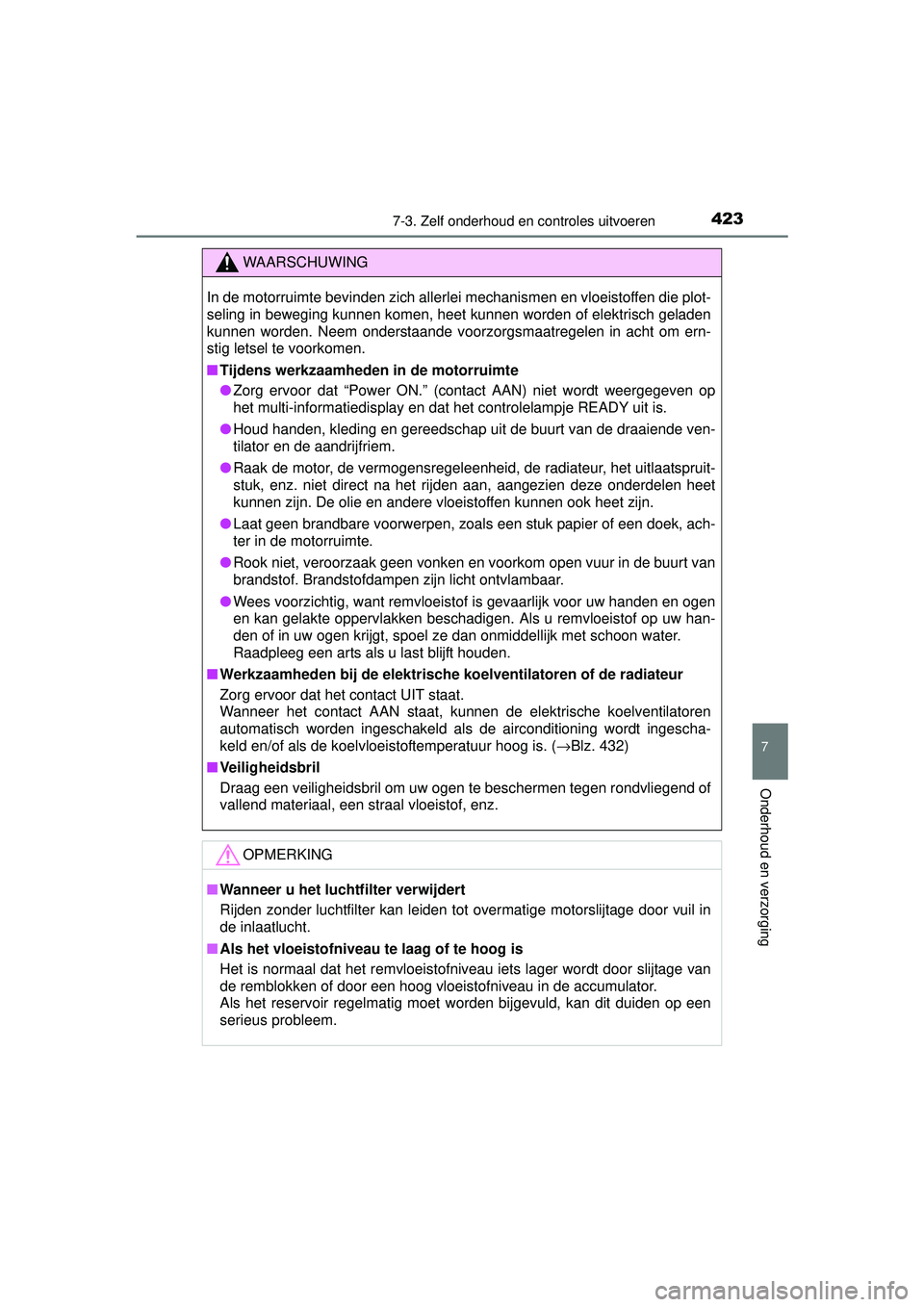

4237-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Zorg ervoor dat “Power ON.” (c ontact AAN) niet wordt weergegeven op
het multi-informatiedisplay en dat het controlelampje READY uit is.
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. (→Blz. 432)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 423 Friday, February 19, 2016 1:08 PM

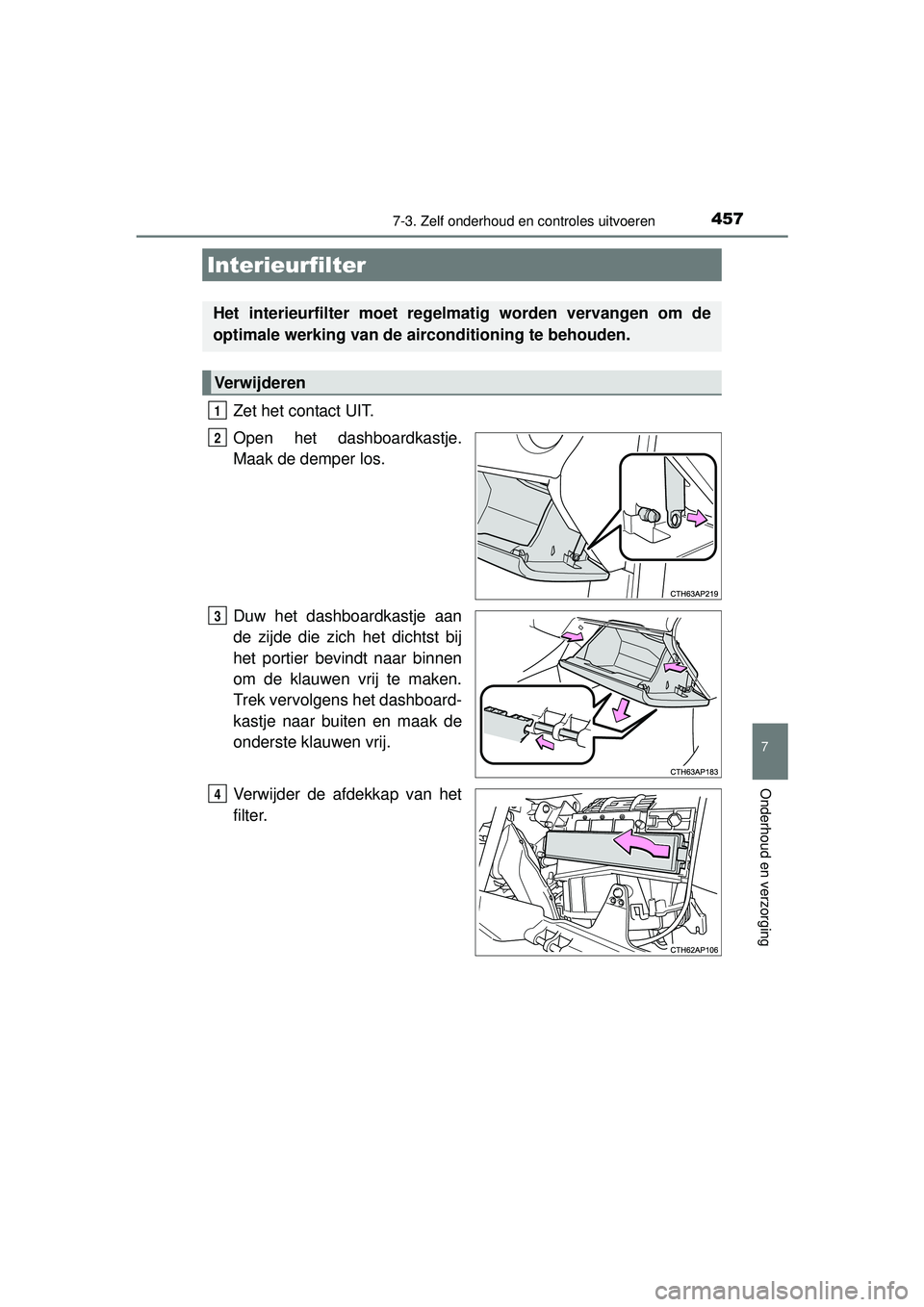

4577-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Duw het dashboardkastje aan
de zijde die zich het dichtst bij
het portier bevindt naar binnen
om de klauwen vrij te maken.
Trek vervolgens het dashboard-
kastje naar buiten en maak de
onderste klauwen vrij.
Verwijder de afdekkap van het
filter.
Interieurfilter
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Verwijderen
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 457 Friday, February 19, 2016 1:08 PM

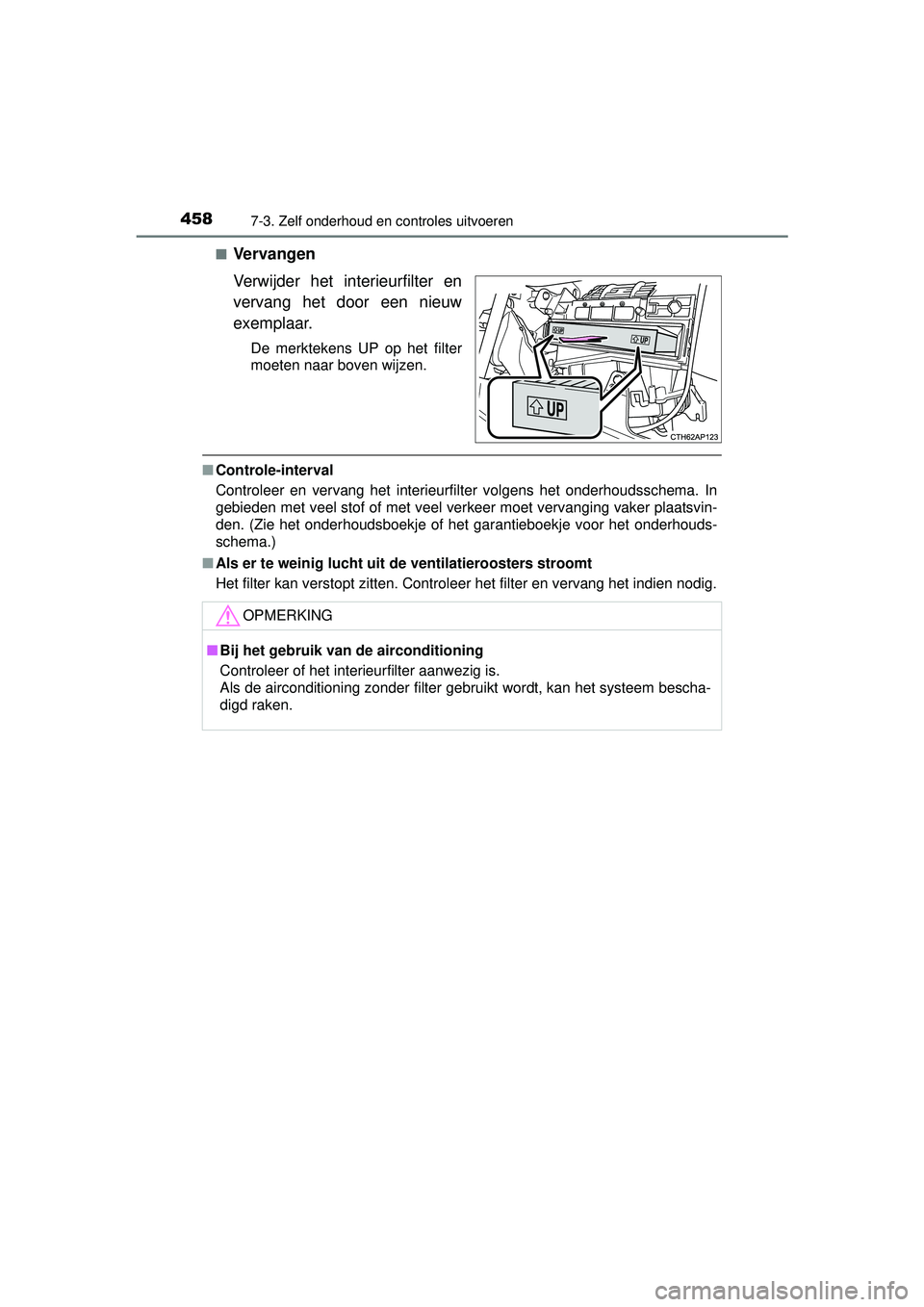

4587-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■
Vervangen
Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
■
Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
OPMERKING
■ Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 458 Friday, February 19, 2016 1:08 PM

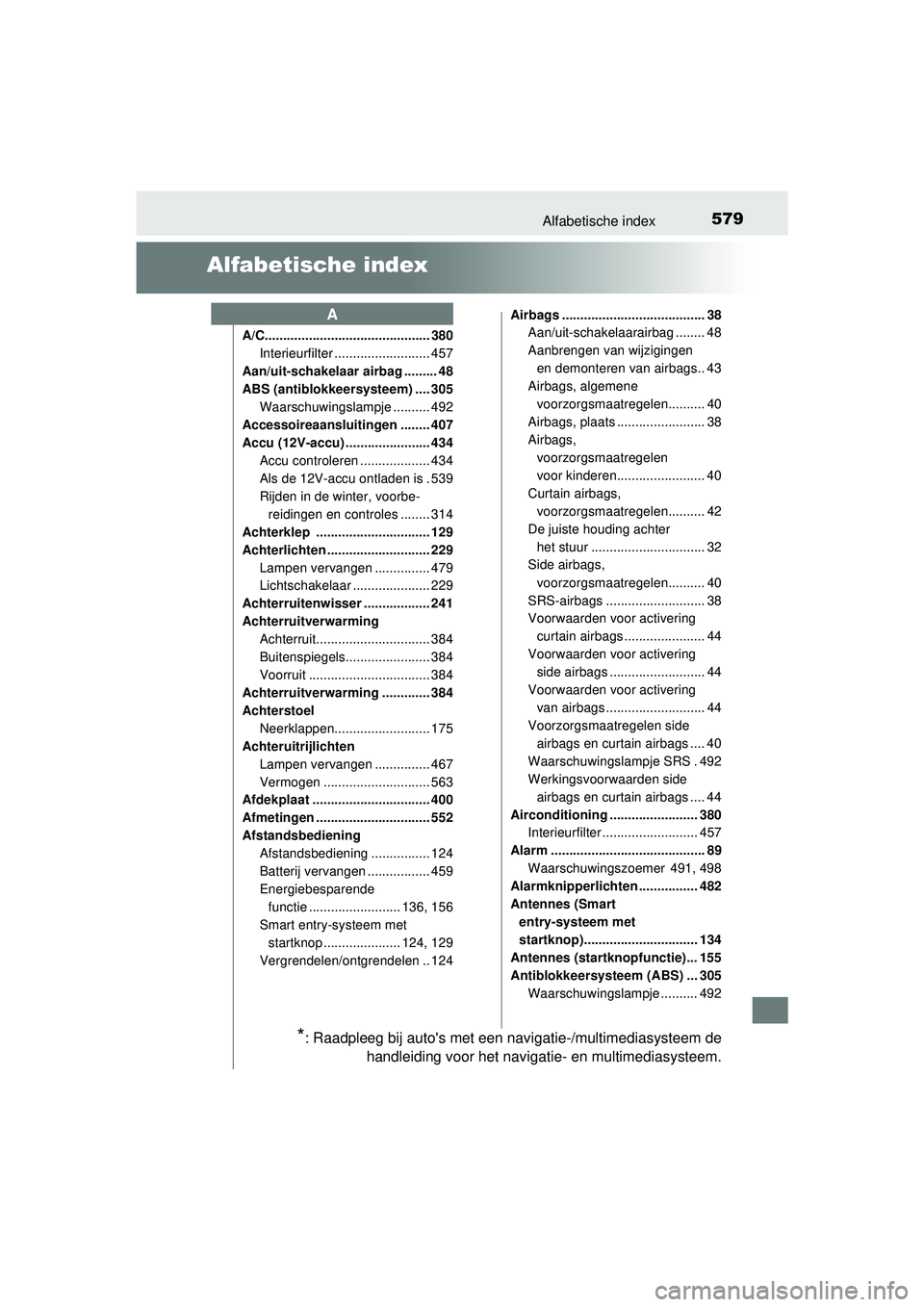

579
UK AURIS_HV_HB_EE (OM12K47E)
Alfabetische index
Alfabetische index
A/C............................................. 380Interieurfilter .......................... 457
Aan/uit-schakelaar airbag ......... 48
ABS (antiblokkeersysteem) .... 305 Waarschuwingslampje .......... 492
Accessoireaansluitingen ........ 407
Accu (12V-accu) ....................... 434 Accu controleren ................... 434
Als de 12V-accu ontladen is . 539
Rijden in de winter, voorbe-
reidingen en controles ........ 314
Achterklep ............................... 129
Achterlichten ............................ 229
Lampen vervangen ............... 479
Lichtschakelaar ..................... 229
Achterruitenwisser .................. 241
Achterruitverwarming Achterruit............................... 384
Buitenspiegels....................... 384
Voorruit ................................. 384
Achterruitverwarming ............. 384
Achterstoel
Neerklappen.......................... 175
Achteruitrijlichten
Lampen vervangen ............... 467
Vermogen ............................. 563
Afdekplaat ................................ 400
Afmetingen ............................... 552
Afstandsbediening Afstandsbediening ................ 124
Batterij vervangen ................. 459
Energiebesparende functie ......................... 136, 156
Smart entry-systeem met startknop ..................... 124, 129
Vergrendelen/ontgrendelen .. 124 Airbags ....................................... 38
Aan/uit-schakelaarairbag ........ 48
Aanbrengen van wijzigingen
en demonteren van airbags.. 43
Airbags, algemene
voorzorgsmaatregelen.......... 40
Airbags, plaats ........................ 38
Airbags, voorzorgsmaatregelen
voor kinderen........................ 40
Curtain airbags, voorzorgsmaatregelen.......... 42
De juiste houding achter het stuur ............................... 32
Side airbags,
voorzorgsmaatregelen.......... 40
SRS-airbags ........................... 38
Voorwaarden voor activering curtain airbags ...................... 44
Voorwaarden voor activering side airbags .......................... 44
Voorwaarden voor activering van airbags ........................... 44
Voorzorgsmaatregelen side
airbags en curtain airbags .... 40
Waarschuwingslampje SRS . 492
Werkingsvoorwaarden side airbags en curtain airbags .... 44
Airconditioning ........................ 380 Interieurfilter .......................... 457
Alarm .......................................... 89 Waarschuwingszoemer 491, 498
Alarmknipperlichten ................ 482
Antennes (Smart
entry-systeem met
startknop)............................... 134
Antennes (startknopfunctie)... 155
Antiblokkeersysteem (ABS) ... 305 Waarschuwingslampje .......... 492
A
*: Raadpleeg bij auto's met een navigatie-/multimediasysteem de handleiding voor het navigat ie- en multimediasysteem.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 579 Friday, February 19, 2016 1:08 PM

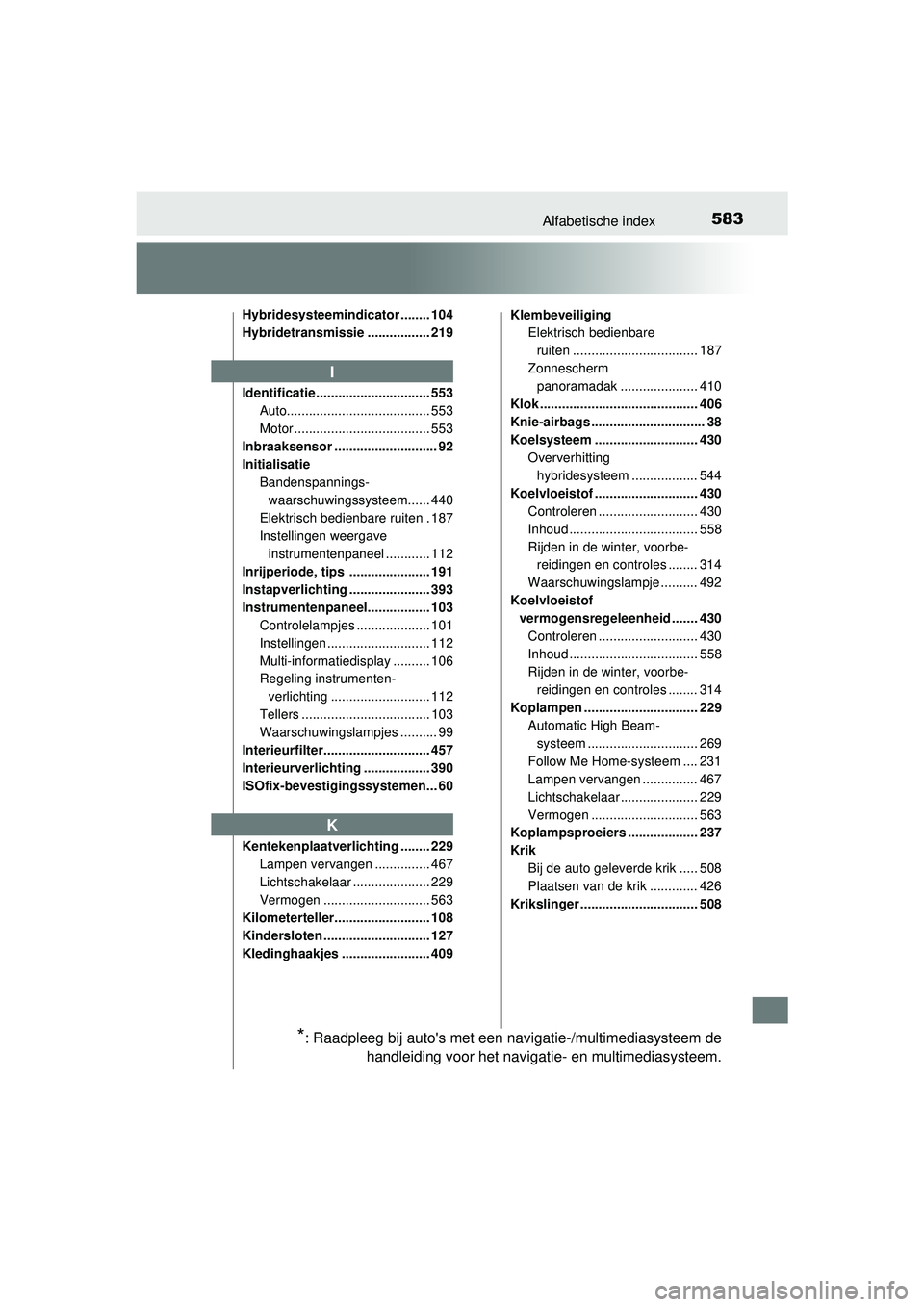

583Alfabetische index
UK AURIS_HV_HB_EE (OM12K47E)
Hybridesysteemindicator ........ 104
Hybridetransmissie ................. 219
Identificatie ............................... 553Auto....................................... 553
Motor ..................................... 553
Inbraaksensor ............................ 92
Initialisatie
Bandenspannings-waarschuwingssysteem...... 440
Elektrisch bedienbare ruiten . 187
Instellingen weergave
instrumentenpaneel ............ 112
Inrijperiode, tips ...................... 191
Instapverlichting ...................... 393
Instrumentenpaneel................. 103 Controlelampjes .................... 101
Instellingen ............................ 112
Multi-informatiedisplay .......... 106
Regeling instrumenten-
verlichting ........................... 112
Tellers ................................... 103
Waarschuwingslampjes .......... 99
Interieurfilter............................. 457
Interieurverlichting .................. 390
ISOfix-bevestigingssystemen... 60
Kentekenplaatverlichting ........ 229 Lampen vervangen ............... 467
Lichtschakelaar ..................... 229
Vermogen ............................. 563
Kilometerteller.......................... 108
Kindersloten ............................. 127
Kledinghaakjes ........................ 409 Klembeveiliging
Elektrisch bedienbare
ruiten .................................. 187
Zonnescherm panoramadak ..................... 410
Klok ........................................... 406
Knie-airbags ............................... 38
Koelsysteem ............................ 430 Oververhitting hybridesysteem .................. 544
Koelvloeistof ............................ 430 Controleren ........................... 430
Inhoud ................................... 558
Rijden in de winter, voorbe-reidingen en controles ........ 314
Waarschuwingslampje .......... 492
Koelvloeistof vermogensregeleenheid ....... 430
Controleren ........................... 430
Inhoud ................................... 558
Rijden in de winter, voorbe-reidingen en controles ........ 314
Koplampen ............................... 229 Automatic High Beam-
systeem ........ ...................... 269
Follow Me Home-systeem .... 231
Lampen vervangen ............... 467
Lichtschakelaar ..................... 229
Vermogen ............................. 563
Koplampsproeiers ................... 237
Krik
Bij de auto geleverde krik ..... 508
Plaatsen van de krik ............. 426
Krikslinger ................................ 508
I
K
*: Raadpleeg bij auto's met een navigatie-/multimediasysteem de handleiding voor het navigat ie- en multimediasysteem.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 583 Friday, February 19, 2016 1:08 PM
