dashboard TOYOTA AURIS HYBRID 2016 Instructieboekje (in Dutch)

5
1
9 8
7 5 4
3
2
UK AURIS_HV_HB_EE (OM12K47E)
6
6-1. Gebruik van de aircon-ditioning en de achterruit- en
buitenspiegelverwarming
Automatische airconditioning .................380
Stoelverwarming*...............389
6-2. Gebruik van de interieurverlichting
Overzicht interieur- verlichting ........................390
• Interieurverlichting .........391
• Make-upverlichting (indien aanwezig) ..........391
• Leeslampjes ..................392
6-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden ......394
• Dashboardkastje............395
• Consolevak ....................395
• Fleshouders ...................396
• Bekerhouders ................397
• Extra opbergvakken.......398
Voorzieningen in de bagageruimte..............399
6-4. Overige voorzieningen in het interieur
Overige voorzieningen in het interieur......................405
• Zonnekleppen ................405
• Make-upspiegels ...........405
• Klok ...............................406
• Uitneembare asbak
(indien aanwezig) ..........406 • Accessoire-
aansluitingen ................. 407
• Armsteun (indien aanwezig) .......... 408
• Handgrepen .................. 408
• Kledinghaakjes ............. 409
• Zonnescherm panoramadak ................ 409
7-1. Onderhoud en verzorging Reinigen en beschermen van het exterieur ............. 412
Reinigen en beschermen van het interieur .............. 416
7-2. Onderhoud Onderhoud en reparatie .... 419
7-3. Zelf onderhoud en controles uitvoeren
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ....................... 422
Motorkap ........................... 424
Plaatsen van de krik .......... 426
Motorruimte ....................... 427
12V-accu ........................... 434
Banden .............................. 439
Bandenspanning ............... 453
Velgen ............................... 455
Interieurfilter ...................... 457
Batterij elektronische sleutel.............................. 459
Controleren en vervangen van zekeringen................ 462
Lampen ............................. 467
6Voorzieningen
in het interieur
7Onderhoud en verzorging
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 5 Friday, February 19, 2016 1:08 PM

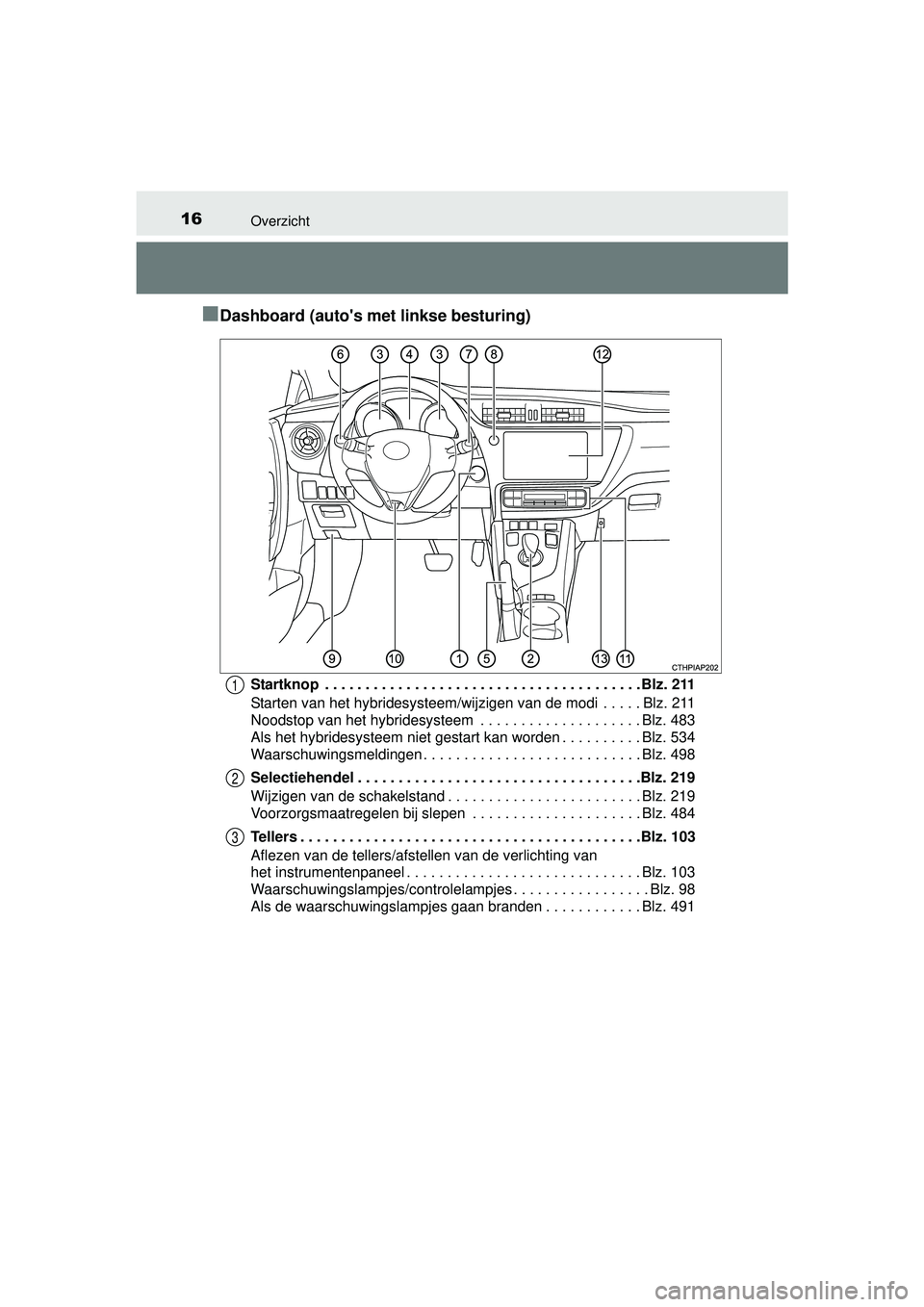

16Overzicht
UK AURIS_HV_HB_EE (OM12K47E)
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 211
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 211
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 483
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 534
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 498
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 484
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 103
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 103
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . Blz. 98
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 4911
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 16 Friday, February 19, 2016 1:08 PM

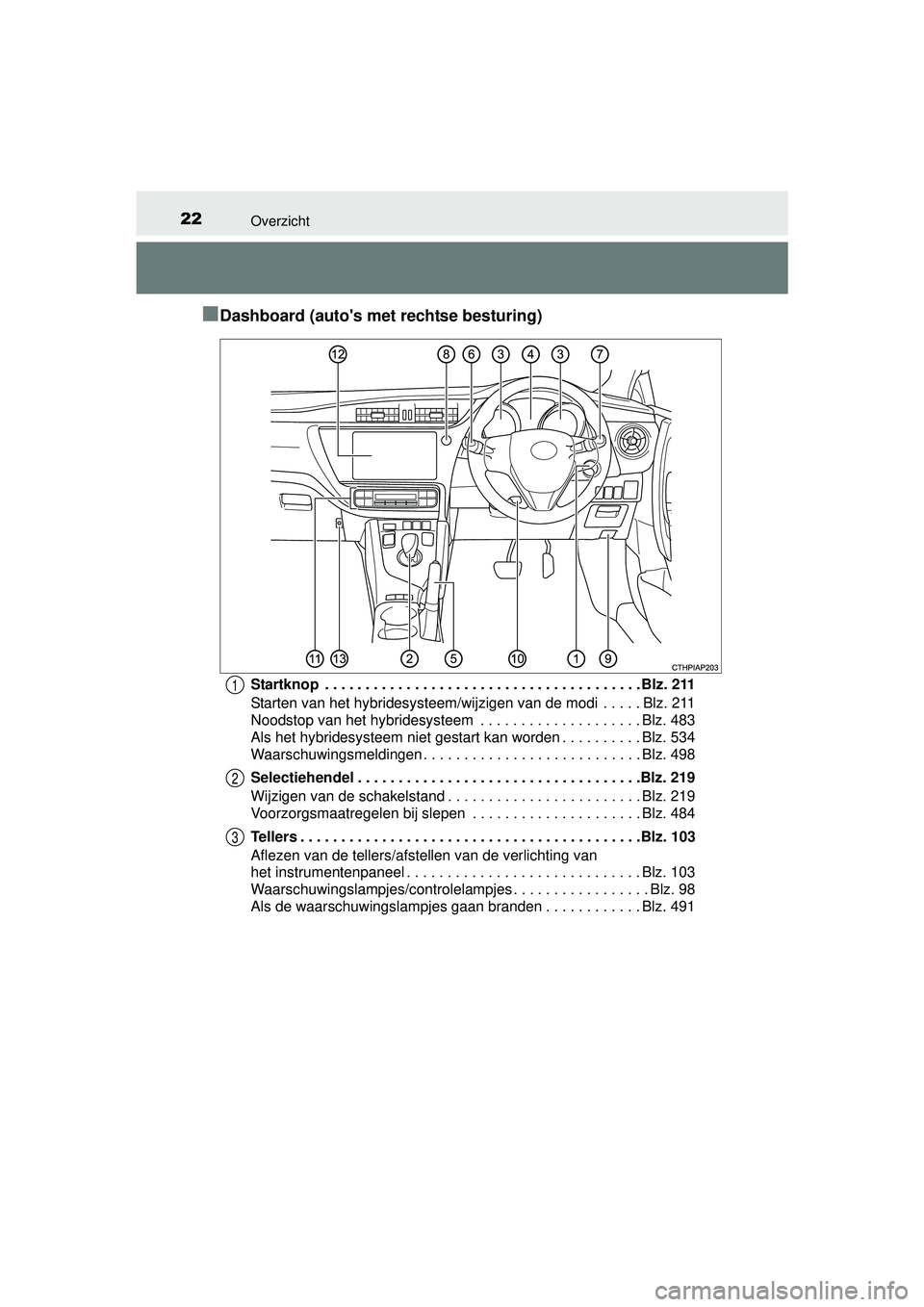

22Overzicht
UK AURIS_HV_HB_EE (OM12K47E)
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 211
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 211
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 483
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 534
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 498
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 484
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 103
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 103
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . Blz. 98
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 4911
2
3
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 22 Friday, February 19, 2016 1:08 PM

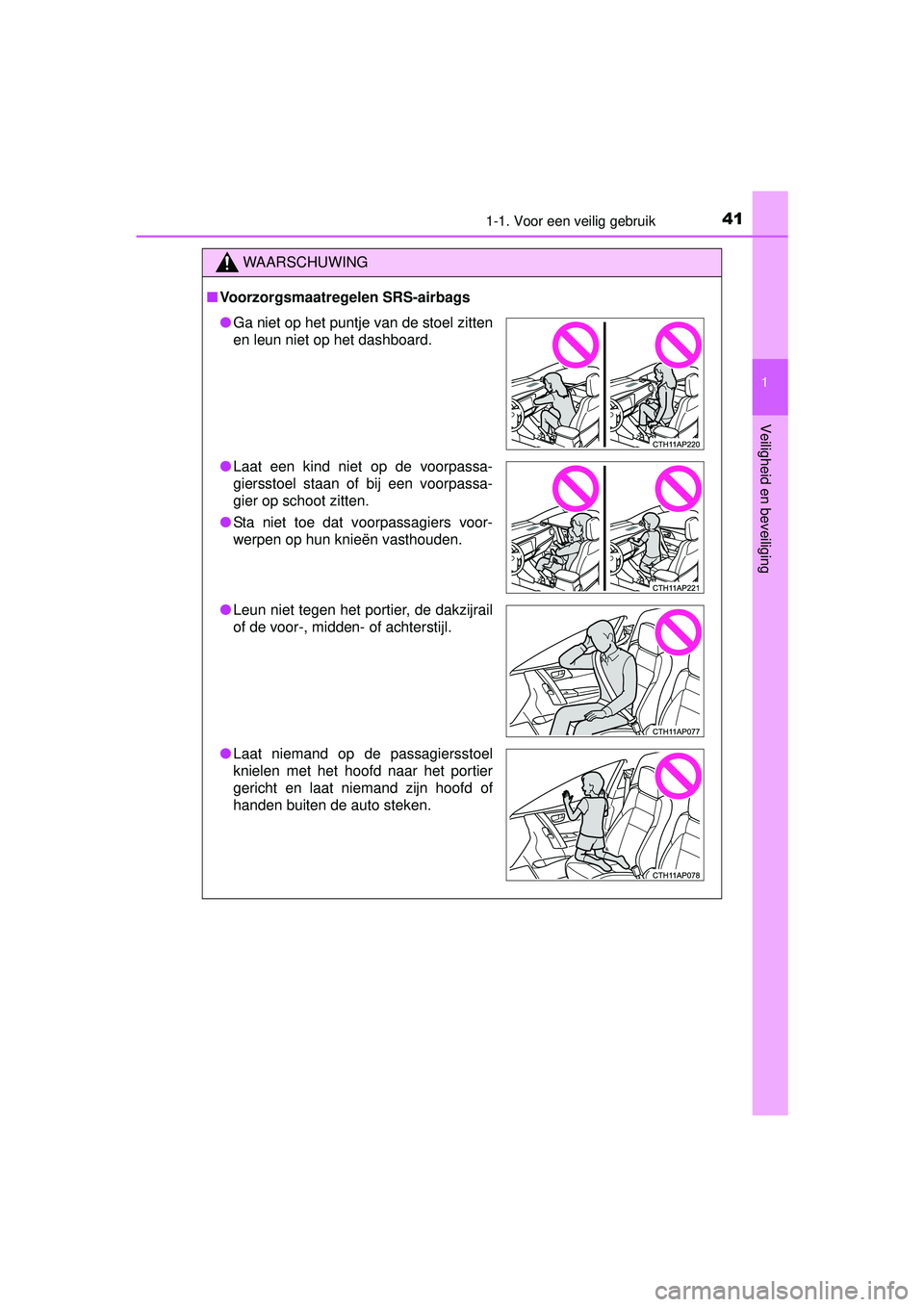

411-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12K47E)
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
of de voor-, midden- of achterstijl.
● Laat niemand op de passagiersstoel
knielen met het hoofd naar het portier
gericht en laat niemand zijn hoofd of
handen buiten de auto steken.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 41 Friday, February 19, 2016 1:08 PM

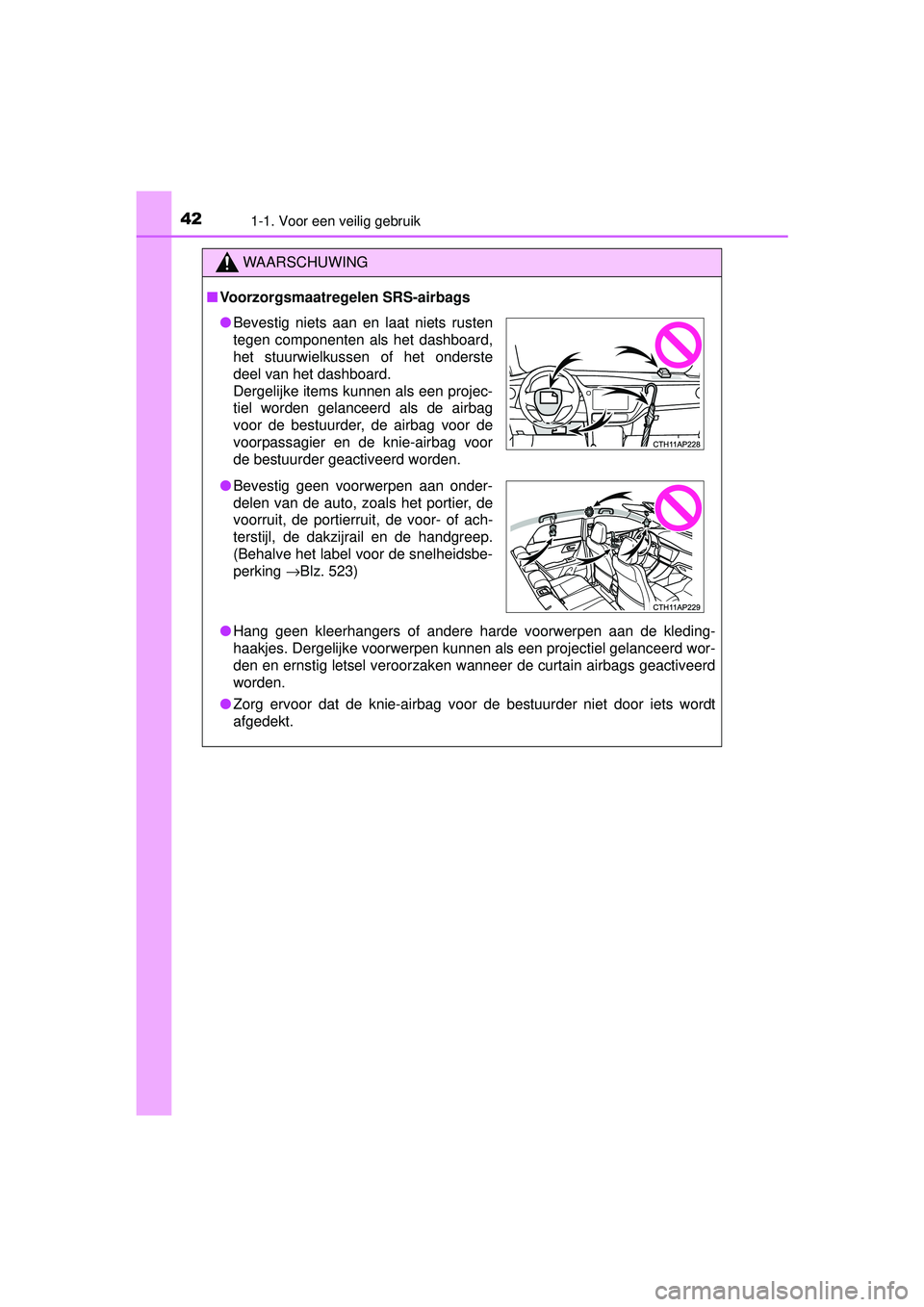

421-1. Voor een veilig gebruik
UK AURIS_HV_HB_EE (OM12K47E)
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Hang geen kleerhangers of andere harde voorwerpen aan de kleding-
haakjes. Dergelijke voorwerpen kunnen als een projectiel gelanceerd wor-
den en ernstig letsel veroorzaken wanneer de curtain airbags geactiveerd
worden.
● Zorg ervoor dat de knie-airbag voor de bestuurder niet door iets wordt
afgedekt.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke items kunnen als een projec-
tiel worden gelanceerd als de airbag
voor de bestuurder, de airbag voor de
voorpassagier en de knie-airbag voor
de bestuurder geactiveerd worden.
● Bevestig geen voorwerpen aan onder-
delen van de auto, zoals het portier, de
voorruit, de portierruit, de voor- of ach-
terstijl, de dakzijrail en de handgreep.
(Behalve het label voor de snelheidsbe-
perking →Blz. 523)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 42 Friday, February 19, 2016 1:08 PM

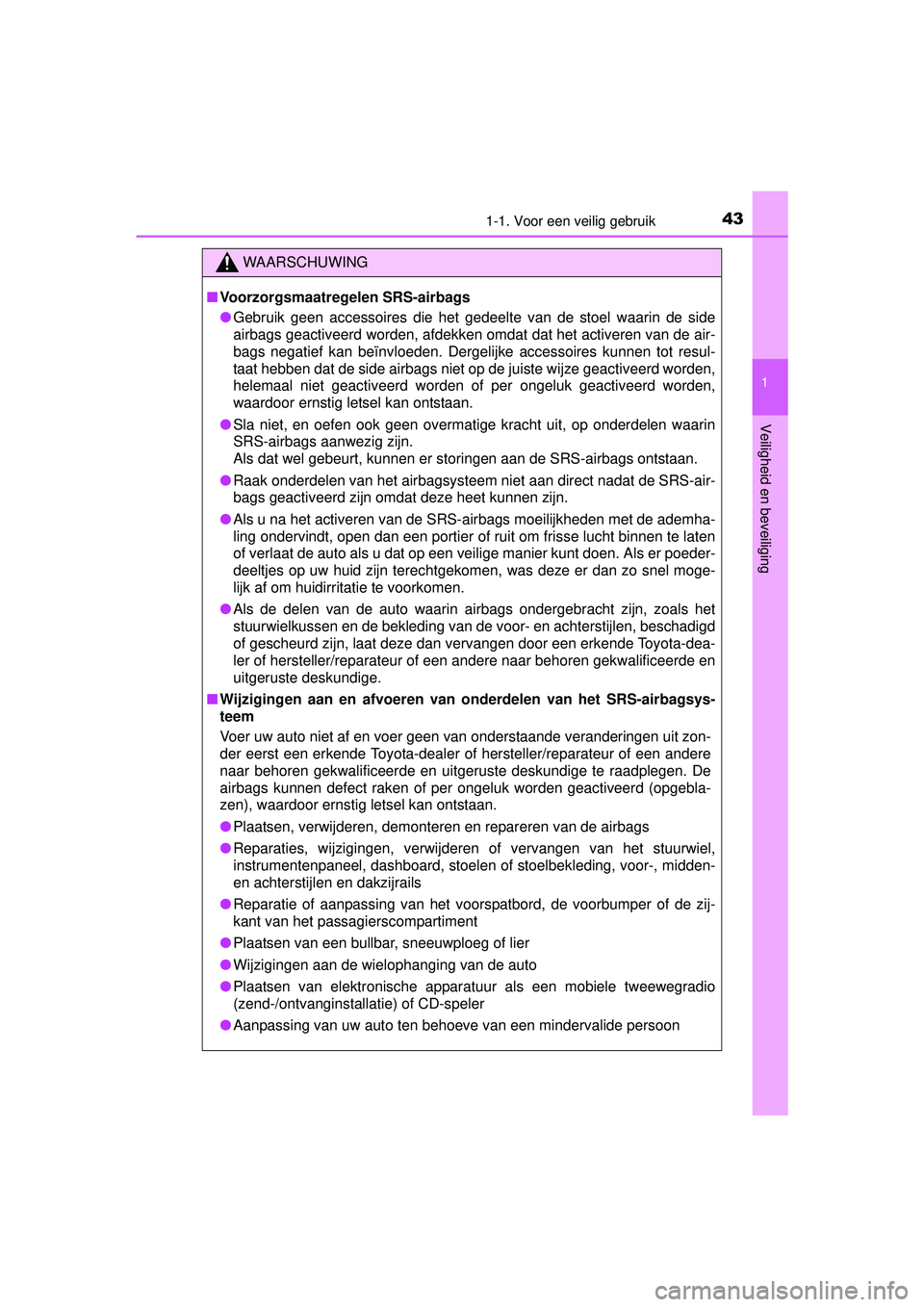

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12K47E)
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Gebruik geen accessoires die het gedeelte van de stoel waarin de side
airbags geactiveerd worden, afdekken omdat dat het activeren van de air-
bags negatief kan beïnvloeden. Dergelijke accessoires kunnen tot resul-
taat hebben dat de side airbags niet op de juiste wijze geactiveerd worden,
helemaal niet geactiveerd worden of per ongeluk geactiveerd worden,
waardoor ernstig letsel kan ontstaan.
● Sla niet, en oefen ook geen overmatige kracht uit, op onderdelen waarin
SRS-airbags aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ontstaan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn omdat deze heet kunnen zijn.
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin ai rbags ondergebracht zijn, zoals het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadig\
d
of gescheurd zijn, laat deze dan vervangen door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Wijzigingen aan en afvoeren van onderdelen van het SRS-airbagsys-
teem
Voer uw auto niet af en voer geen van onderstaande veranderingen uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadplegen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd (opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparaties, wijzigingen, verwijderen of vervangen van het stuurwiel,
instrumentenpaneel, dashboard, stoelen of stoelbekleding, voor-, midden-
en achterstijlen en dakzijrails
● Reparatie of aanpassing van het voorspatbord, de voorbumper of de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparat uur als een mobiele tweewegradio
(zend-/ontvanginstallatie) of CD-speler
● Aanpassing van uw auto ten behoeve van een mindervalide persoon
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 43 Friday, February 19, 2016 1:08 PM

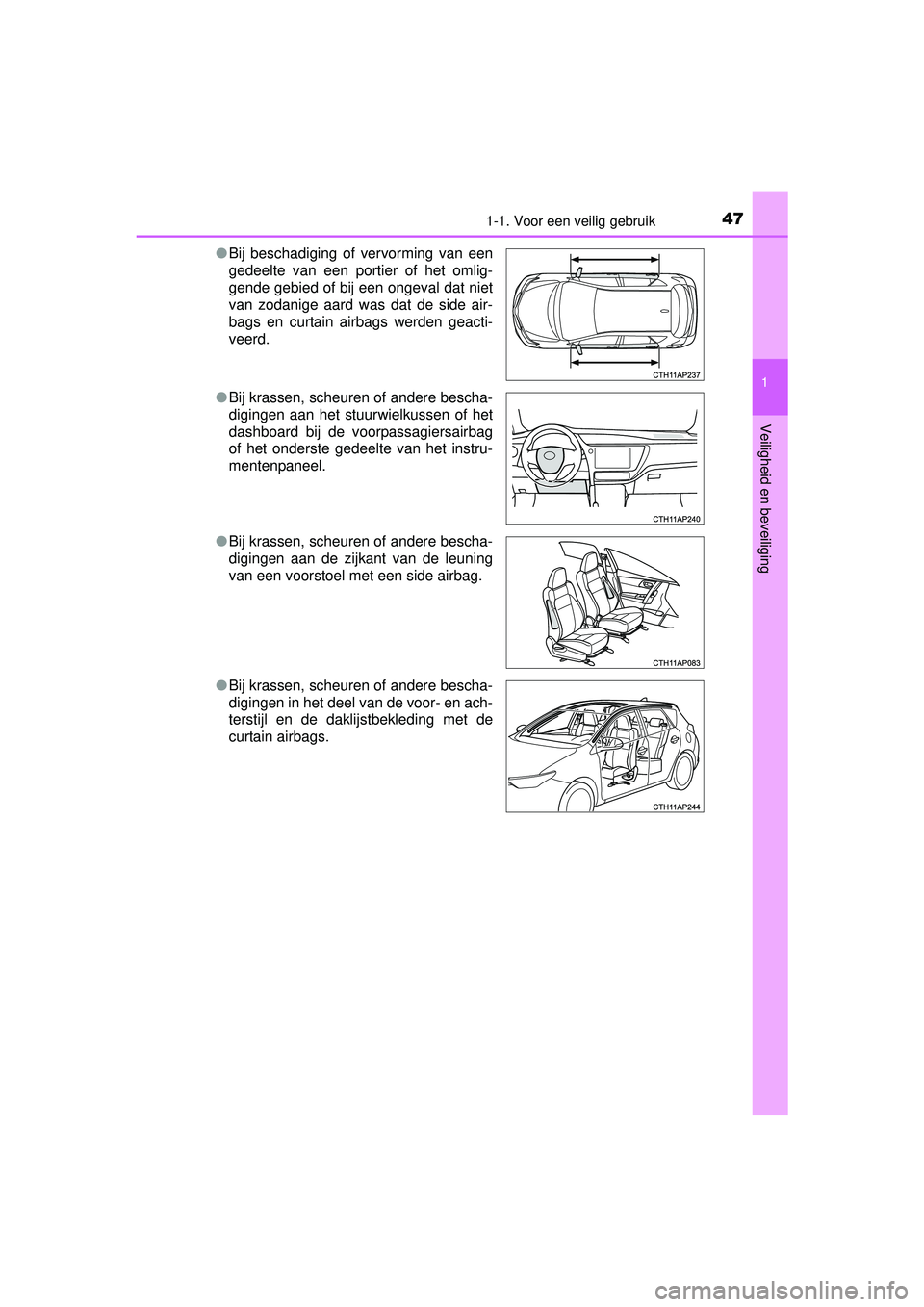

471-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE (OM12K47E)●
Bij beschadiging of vervorming van een
gedeelte van een portier of het omlig-
gende gebied of bij een ongeval dat niet
van zodanige aard was dat de side air-
bags en curtain airbags werden geacti-
veerd.
● Bij krassen, scheuren of andere bescha-
digingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het instru-
mentenpaneel.
● Bij krassen, scheuren of andere bescha-
digingen aan de zijkant van de leuning
van een voorstoel met een side airbag.
● Bij krassen, scheuren of andere bescha-
digingen in het deel van de voor- en ach-
terstijl en de daklijstbekleding met de
curtain airbags.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 47 Friday, February 19, 2016 1:08 PM

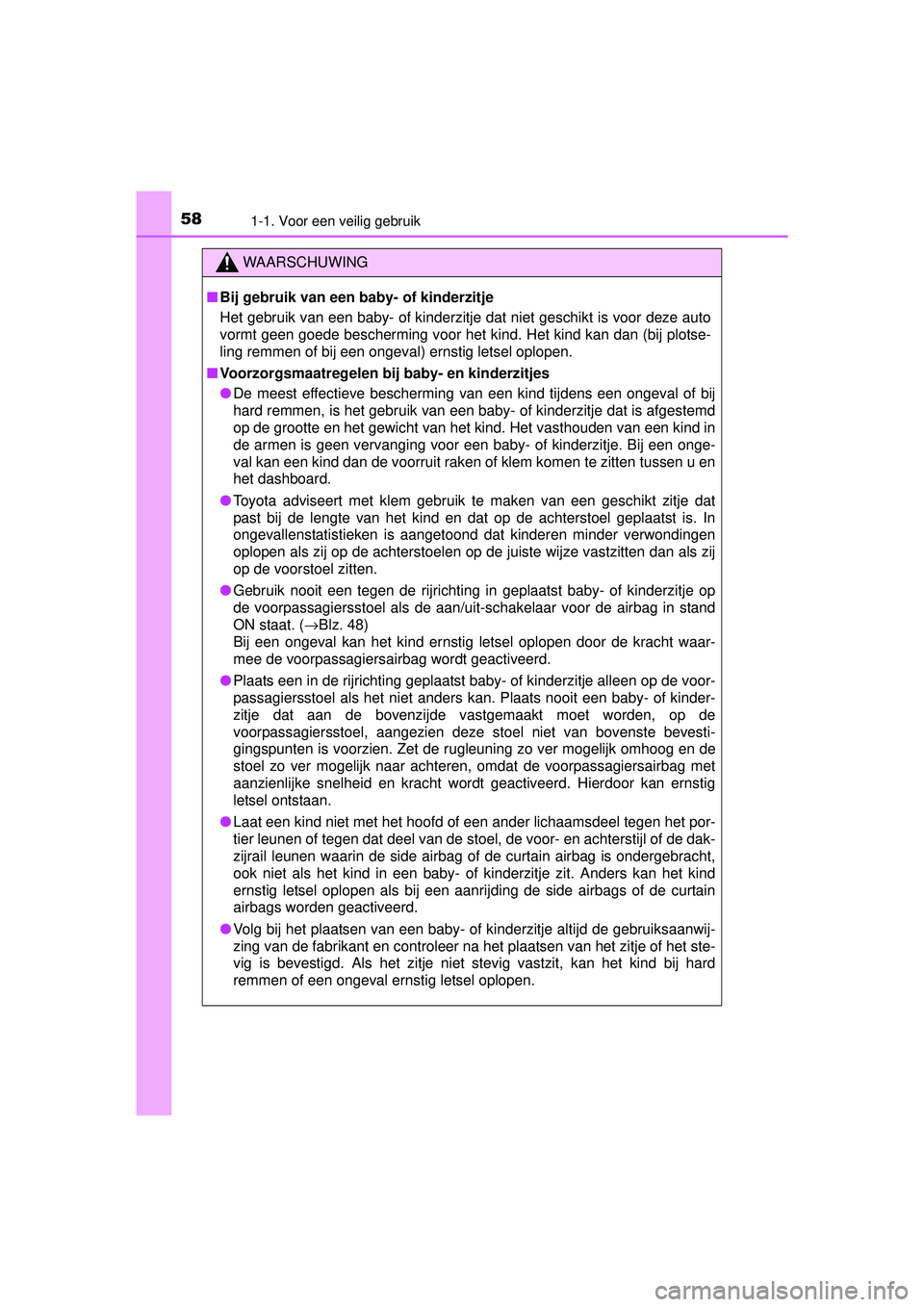

581-1. Voor een veilig gebruik
UK AURIS_HV_HB_EE (OM12K47E)
WAARSCHUWING
■Bij gebruik van een baby- of kinderzitje
Het gebruik van een baby- of kinderzitje dat niet geschikt is voor deze auto
vormt geen goede bescherming voor het kind. Het kind kan dan (bij plotse-
ling remmen of bij een ongeval) ernstig letsel oplopen.
■ Voorzorgsmaatregelen bij baby- en kinderzitjes
● De meest effectieve bescherming van een kind tijdens een ongeval of bij
hard remmen, is het gebruik van een baby- of kinderzitje dat is afgestem\
d
op de grootte en het gewicht van het kind. Het vasthouden van een kind in
de armen is geen vervanging voor een baby- of kinderzitje. Bij een onge-\
val kan een kind dan de voorruit raken of klem komen te zitten tussen u en
het dashboard.
● Toyota adviseert met klem gebruik te maken van een geschikt zitje dat
past bij de lengte van het kind en dat op de achterstoel geplaatst is. In
ongevallenstatistieken is aangetoond dat kinderen minder verwondingen
oplopen als zij op de achterstoelen op de juiste wijze vastzitten dan als zij
op de voorstoel zitten.
● Gebruik nooit een tegen de rijrichting in geplaatst baby- of kinderzitje op
de voorpassagiersstoel als de aan/uit-schakelaar voor de airbag in stand
ON staat. ( →Blz. 48)
Bij een ongeval kan het kind ernstig letsel oplopen door de kracht waar-
mee de voorpassagiersairbag wordt geactiveerd.
● Plaats een in de rijrichting geplaatst baby- of kinderzitje alleen op de voor-
passagiersstoel als het niet anders kan. Plaats nooit een baby- of kinder-
zitje dat aan de bovenzijde vastgemaakt moet worden, op de
voorpassagiersstoel, aangezien deze stoel niet van bovenste bevesti-
gingspunten is voorzien. Zet de rugleuning zo ver mogelijk omhoog en de
stoel zo ver mogelijk naar achteren, omdat de voorpassagiersairbag met
aanzienlijke snelheid en kracht wordt geactiveerd. Hierdoor kan ernstig
letsel ontstaan.
● Laat een kind niet met het hoofd of een ander lichaamsdeel tegen het por-
tier leunen of tegen dat deel van de stoel, de voor- en achterstijl of de dak-
zijrail leunen waarin de side airbag of de curtain airbag is ondergebracht,
ook niet als het kind in een baby- of kinderzitje zit. Anders kan het kind
ernstig letsel oplopen als bij een aanrijding de side airbags of de curtain
airbags worden geactiveerd.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de gebruiksaanwij-
zing van de fabrikant en controleer na het plaatsen van het zitje of het ste-
vig is bevestigd. Als het zitje niet stevig vastzit, kan het kind bij hard
remmen of een ongeval ernstig letsel oplopen.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 58 Friday, February 19, 2016 1:08 PM

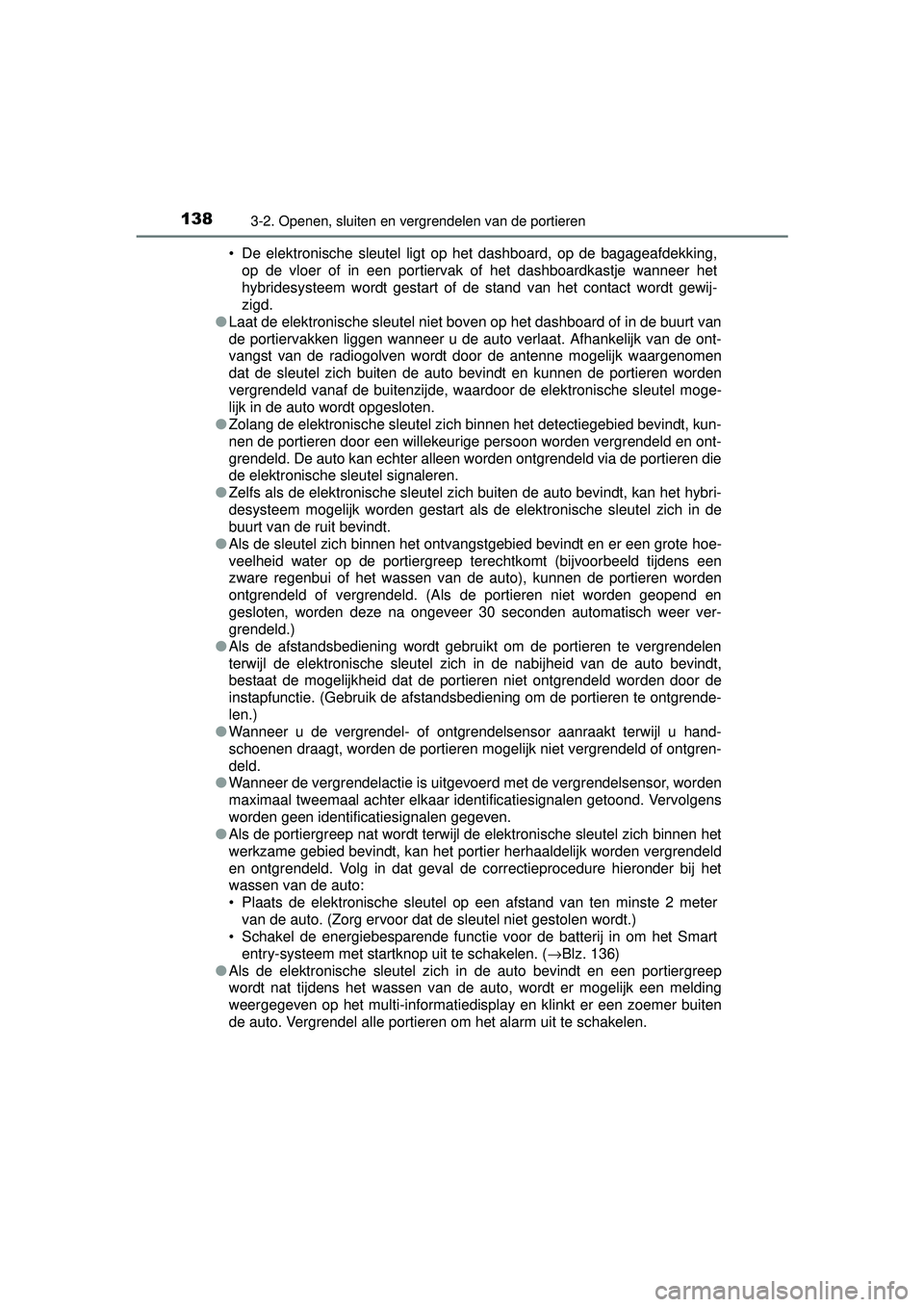

1383-2. Openen, sluiten en vergrendelen van de portieren
UK AURIS_HV_HB_EE (OM12K47E)• De elektronische sleutel ligt op het dashboard, op de bagageafdekking,
op de vloer of in een portiervak of het dashboardkastje wanneer het
hybridesysteem wordt gestart of de stand van het contact wordt gewij-
zigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, w aardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de portieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er een grote hoe-
veelheid water op de portiergreep terechtkomt (bijvoorbeeld tijdens een
zware regenbui of het wassen van de auto), kunnen de portieren worden
ontgrendeld of vergrendeld. (Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30 seconden automatisch weer ver-
grendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worden door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendel- of ontgrendelsensor aanraakt terwijl u hand-
schoenen draagt, worden de portieren mogelijk niet vergrendeld of ontgren-
deld.
● Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hieronder bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 136)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisp lay en klinkt er een zoemer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 138 Friday, February 19, 2016 1:08 PM

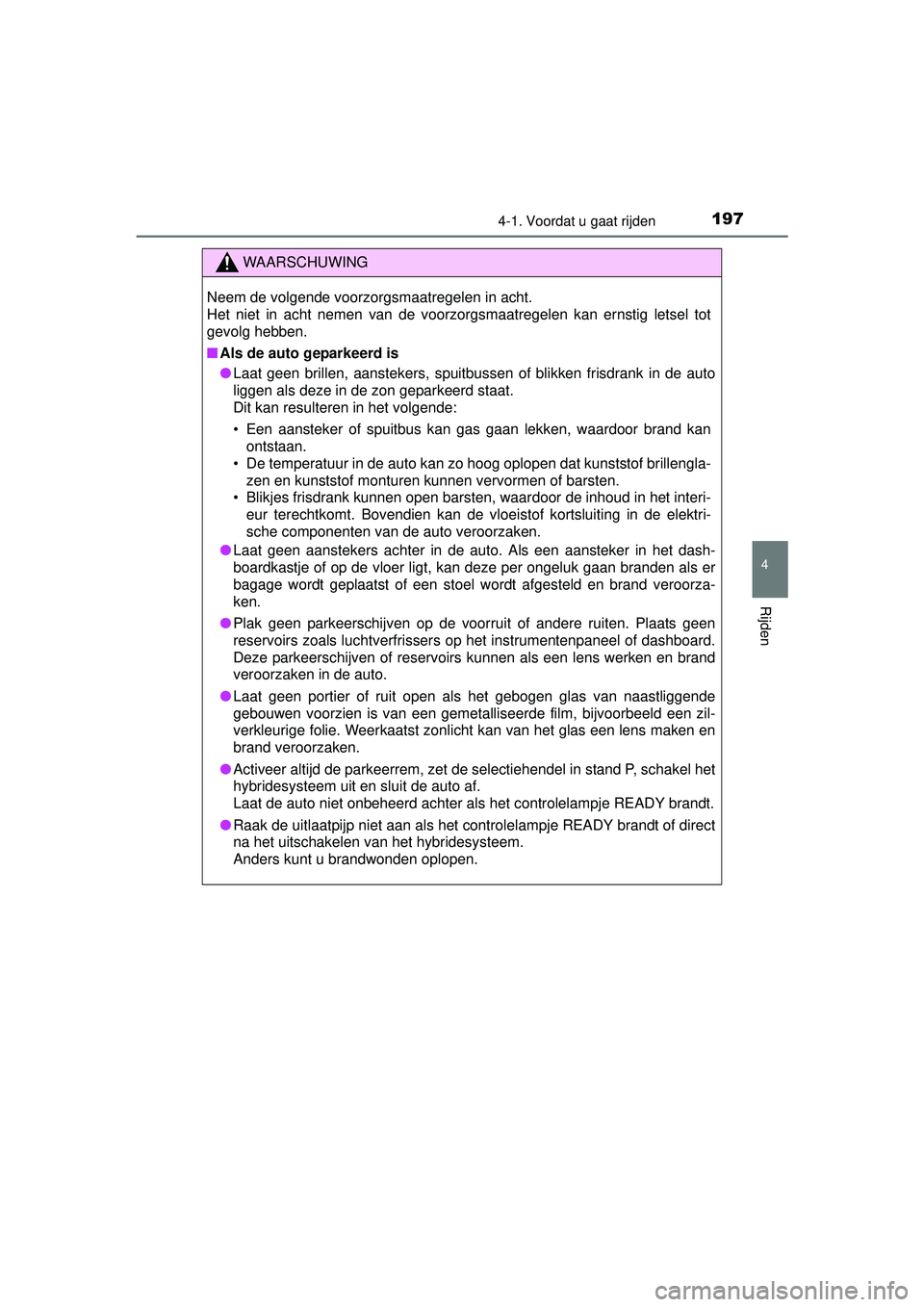

1974-1. Voordat u gaat rijden
UK AURIS_HV_HB_EE (OM12K47E)
4
Rijden
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Als de auto geparkeerd is
● Laat geen brillen, aanstekers, spuitbussen of blikken frisdrank in de auto
liggen als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan
ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillengla-
zen en kunststof monturen kunnen vervormen of barsten.
• Blikjes frisdrank kunnen open barsten, waardoor de inhoud in het interi- eur terechtkomt. Bovendien kan de vloeistof kortsluiting in de elektri-
sche componenten van de auto veroorzaken.
● Laat geen aanstekers achter in de auto. Als een aansteker in het dash-
boardkastje of op de vloer ligt, kan deze per ongeluk gaan branden als er
bagage wordt geplaatst of een stoel wordt afgesteld en brand veroorza-
ken.
● Plak geen parkeerschijven op de voorruit of andere ruiten. Plaats geen
reservoirs zoals luchtverfrissers op het instrumentenpaneel of dashboard.
Deze parkeerschijven of reservoirs kunnen als een lens werken en brand
veroorzaken in de auto.
● Laat geen portier of ruit open als het gebogen glas van naastliggende
gebouwen voorzien is van een gemetalliseerde film, bijvoorbeeld een zil-
verkleurige folie. Weerkaatst zonlicht kan van het glas een lens maken en
brand veroorzaken.
● Activeer altijd de parkeerrem, zet de selectiehendel in stand P, schakel het
hybridesysteem uit en sluit de auto af.
Laat de auto niet onbeheerd achter als het controlelampje READY brandt.
● Raak de uitlaatpijp niet aan als het controlelampje READY brandt of direct
na het uitschakelen van het hybridesysteem.
Anders kunt u brandwonden oplopen.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 197 Friday, February 19, 2016 1:08 PM
