radiator TOYOTA AURIS HYBRID 2016 Instruksjoner for bruk (in Norwegian)

378
UK AURIS_HV_HB_EE (OM12L07NO)
7-3. Vedlikehold du kan gjøre selv
Forholdsregler ved vedlikehold du kan
gjøre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlin-
gene som er beskrevet i disse avsnittene.
PunkterDeler og verktøy
Batteritilstand,
12-voltsbatteri
(  S. 390)• Smørefett
• Vanlig skiftenøkkel (for polklemmebolter)
Kjølevæskenivå
for motor/strøm-
styringsenhet
( S. 386)
• ”Toyota Super Long Life Coolant” eller tilsvarende
kjølevæske av høy kvalitet med teknologi for hybrid
organisk syre med lang holdbarhet basert på ety-
lenglykol uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en ferdigblan-
ding av 50 % frostvæske og 50 % avionisert vann.
• Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå
( S. 384)• ”Toyota Genuine Motor Oil” eller tilsvarende
• Fille eller papirhåndkle
• Trakt (som kun brukes til å fylle på motorolje)
Sikringer
( S. 412)• Sikring med samme strømstyrke som originalsikrin-
gen
Lyspærer
( S. 416)
• Lyspærer med samme nummer og watt som origina-
len
• Stjerneskrutrekker
• Flat skrutrekker• Skiftenøkkel
Radiator og kon-
denser ( S. 388)
Dekktrykk
( S. 403)• Dekktrykkmåler
• Tilgang til komprimert luft
Spylervæske
( S. 388)
• Vann eller spylervæske som inneholder frostvæske
(for bruk om vinteren)
• Trakt (brukes kun til å fylle på vann eller spylervæ-ske)
OM12L07NO.book Page 378 Monday, April 3, 2017 9:14 AM

3797-3. Vedlikehold du kan gjøre selv
UK AURIS_HV_HB_EE (OM12L07NO)
7
Vedlikehold og stell
ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
n Ved arbeid i motorrommet
l Forsikre deg om at både ”Strøm PÅ.” i multiinformasjonsdisplayet og
”READY”-indikatoren er av.
l Hold hender, klær og verktøy borte fra viften og drivremmen.
l Pass på at du ikke berører motor, strømstyringsenhet, radiator, eksosma-
nifold osv. like etter kjøring når de kan være varme. Olje og andre væsker
kan også være varme.
l Ikke la noe som lett brenner, som papir og kluter, være igjen i motorrom-
met.
l Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff. Driv-
stoffdamp er svært lettantennelig.
l Vær oppmerksom når du arbeider med bremsevæske. Den kan skade
hender, øyne og lakkoverflater. Hvis det kommer væske på hendene dine
eller i øynene, må du straks skylle det aktuelle området med rent vann.
Ta kontakt med lege hvis ubehaget vedvarer.
n Ved arbeid nær elektriske kjølevifter eller radiatorgrill
Pass på at tenningsbryteren er av.
Når tenningsbryteren står i ON-modus, kan den elektriske kjøleviften starte
automatisk hvis klimaanlegget er på og/eller kjølevæsketemperaturen er
høy. ( S. 388)
n Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut
osv. treffer øynene.
OBS
nHvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
n Hvis væskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes, eller når væskenivået i akkumulatoren er høyt.
Hvis tanken må fylles ofte, kan det være en indikasjon på et alvorlig pro-
blem.
OM12L07NO.book Page 379 Monday, April 3, 2017 9:14 AM

3837-3. Vedlikehold du kan gjøre selv
UK AURIS_HV_HB_EE (OM12L07NO)
7
Vedlikehold og stell
Motorrom
Ekspansjonstank (S. 386)
Peilepinne ( S. 384)
Oljepåfyllingslokk ( S. 385)
Kjølevæskebeholder
for strømstyringsenhet ( S. 386)
Sikringsboks (S. 412) Radiator for strøm-
styringsenhet (
S. 388)
Radiator ( S. 388)
Kondenser ( S. 388)
Elektriske kjølevifter
Spylervæskebeholder ( S. 388)1
2
3
4
5
6
7
8
9
10
OM12L07NO.book Page 383 Monday, April 3, 2017 9:14 AM

3877-3. Vedlikehold du kan gjøre selv
UK AURIS_HV_HB_EE (OM12L07NO)
7
Vedlikehold og stell
Kjølevæskebeholder for strømstyringsenhetTanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-merket, må du etterfylle
kjølevæske opp til ”FULL”-mer-
ket.
nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans for å få ytterligere informasjon om kjølevæske for motoren.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere om det er lekkasjer i kjølesystemet.
1
2
3
ADVARSEL
n Når hybridsystemet er varmt
Ikke ta av lokket på ekspansjonstanken.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis lok-
ket tas av. Dette kan føre til forbrenninger eller andre alvorlige personskader.
OBS
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller ko nsentrert frostvæske. Den riktige blan-
dingen av vann og frostvæske må brukes for å få riktig smøring, korrosjonsbe-
skyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM12L07NO.book Page 387 Monday, April 3, 2017 9:14 AM

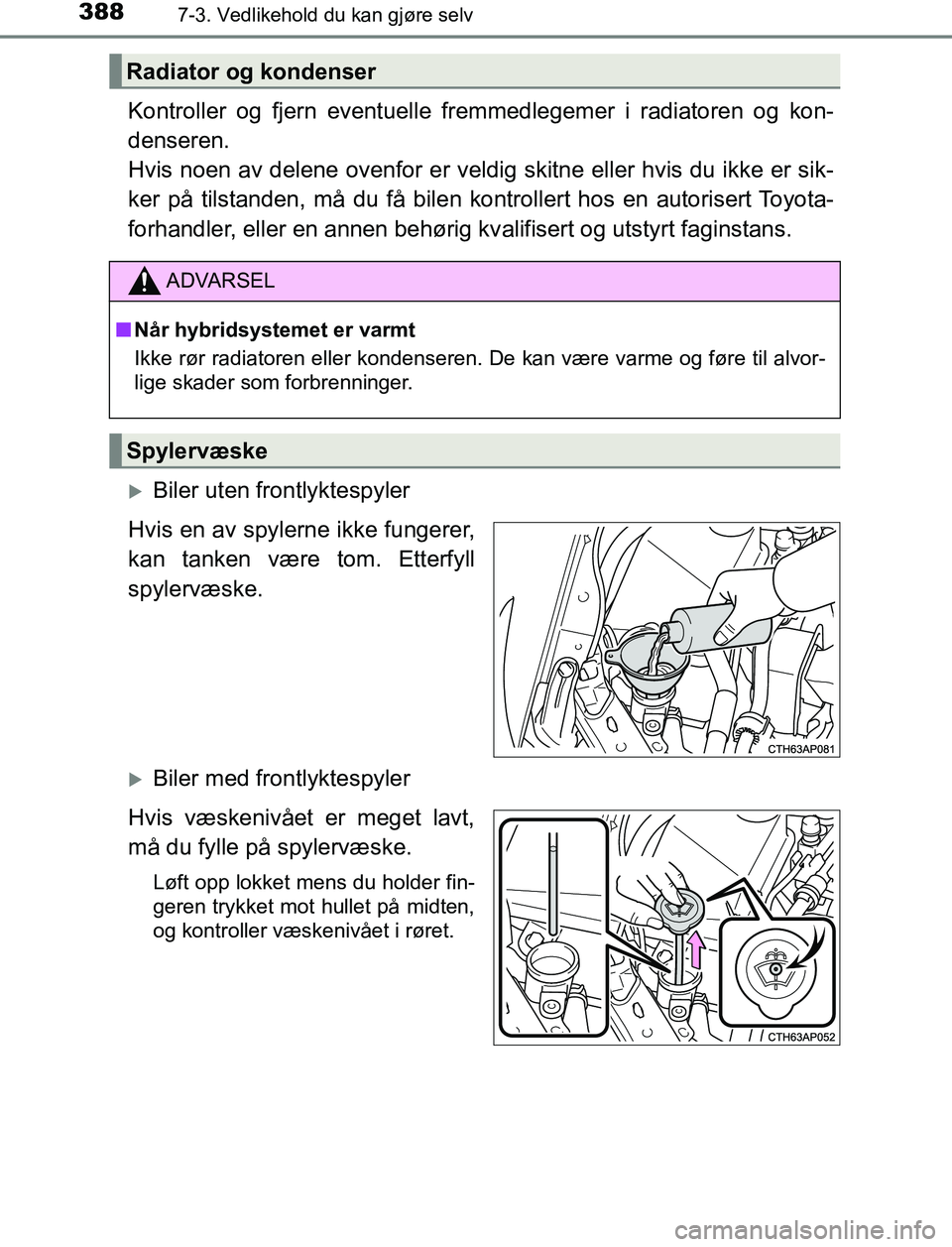

3887-3. Vedlikehold du kan gjøre selv
UK AURIS_HV_HB_EE (OM12L07NO)
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på tilstanden, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
Biler uten frontlyktespyler
Hvis en av spylerne ikke fungerer,
kan tanken være tom. Etterfyll
spylervæske.
Biler med frontlyktespyler
Hvis væskenivået er meget lavt,
må du fylle på spylervæske.
Løft opp lokket mens du holder fin-
geren trykket mot hullet på midten,
og kontroller væskenivået i røret.
Radiator og kondenser
ADVARSEL
n Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.
Spylervæske
OM12L07NO.book Page 388 Monday, April 3, 2017 9:14 AM

4918-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer
lHøy motorkjølevæsketemperatur ( S. 439) vises i multiinforma-
sjonsdisplayet, eller effekten til hybridsystemet blir lavere (for
eksempel bilens ha stighet øker ikke).
l ”Hybrid system overheated. Reduced output power.” (hybridsystem
overopphetet. Redusert effekt) vi ses i multiinformasjonsdisplayet.
l Det kommer damp fra under panseret.
nHvis det vises høy motorkjølevæsketemperatur i multiinforma-
sjonsdisplayet
Stans bilen på et trygt sted og slå av klimaanlegget. Slå deretter
av hybridsystemet.
Hvis du ser damp:
Åpne panseret forsiktig når dampen er forsvunnet.
Hvis du ikke ser damp:
Løft panseret opp forsiktig.
Når hybridsystemet er til-
strekkelig nedkjølt, kan du
kontrollere om det er lekka-
sjer på slangene eller radia-
torkjernen (radiatoren). Radiator
Kjølevifter
Hvis det lekker mye kjøle-
væske, må du umiddelbart ta
kontakt med en autorisert
Toyota-forhandler, eller en
annen behørig kvalifisert og
utstyrt faginstans.
Hvis bilen overopphetes
Følgende kan være indikasjoner på at bilen din er overopphetet.
Korrigering
1
2
3
1
2
OM12L07NO.book Page 491 Monday, April 3, 2017 9:14 AM

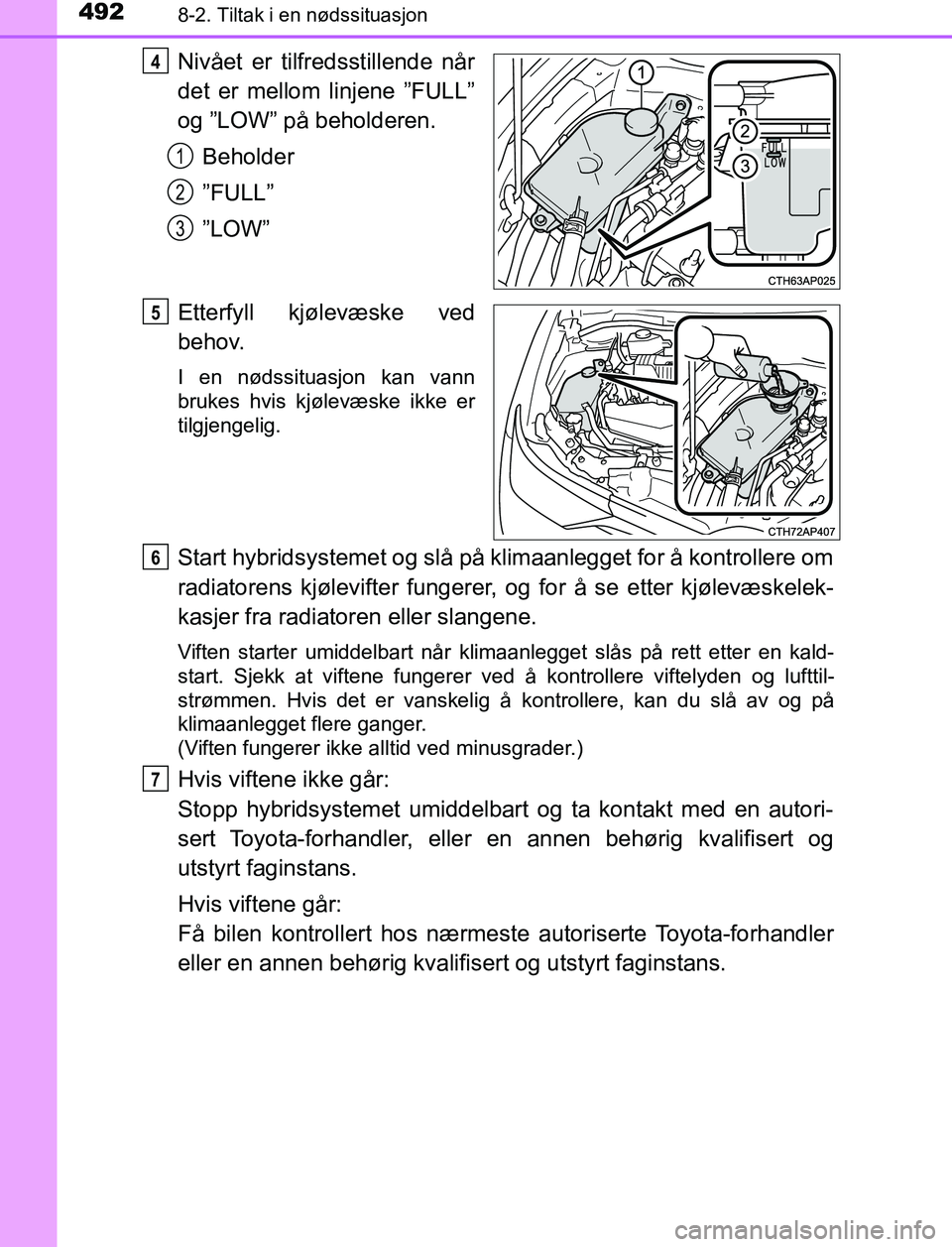

4928-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
Nivået er tilfredsstillende når
det er mellom linjene ”FULL”
og ”LOW” på beholderen.Beholder
”FULL”
”LOW”
Etterfyll kjølevæske ved
behov.
I en nødssituasjon kan vann
brukes hvis kjølevæske ikke er
tilgjengelig.
Start hybridsystemet og slå på klimaanlegget for å kontrollere om
radiatorens kjølevifter fungerer, og for å se etter kjølevæskelek-
kasjer fra radiatoren eller slangene.
Viften starter umiddelbart når klimaanlegget slås på rett etter en kald-
start. Sjekk at viftene fungerer ved å kontrollere viftelyden og lufttil-
strømmen. Hvis det er vanskelig å kontrollere, kan du slå av og på
klimaanlegget flere ganger.
(Viften fungerer ikke alltid ved minusgrader.)
Hvis viftene ikke går:
Stopp hybridsystemet umiddelbart og ta kontakt med en autori-
sert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans.
Hvis viftene går:
Få bilen kontrollert hos nærmeste autoriserte Toyota-forhandler
eller en annen behørig kvalifisert og utstyrt faginstans.
4
1
2
3
5
6
7
OM12L07NO.book Page 492 Monday, April 3, 2017 9:14 AM

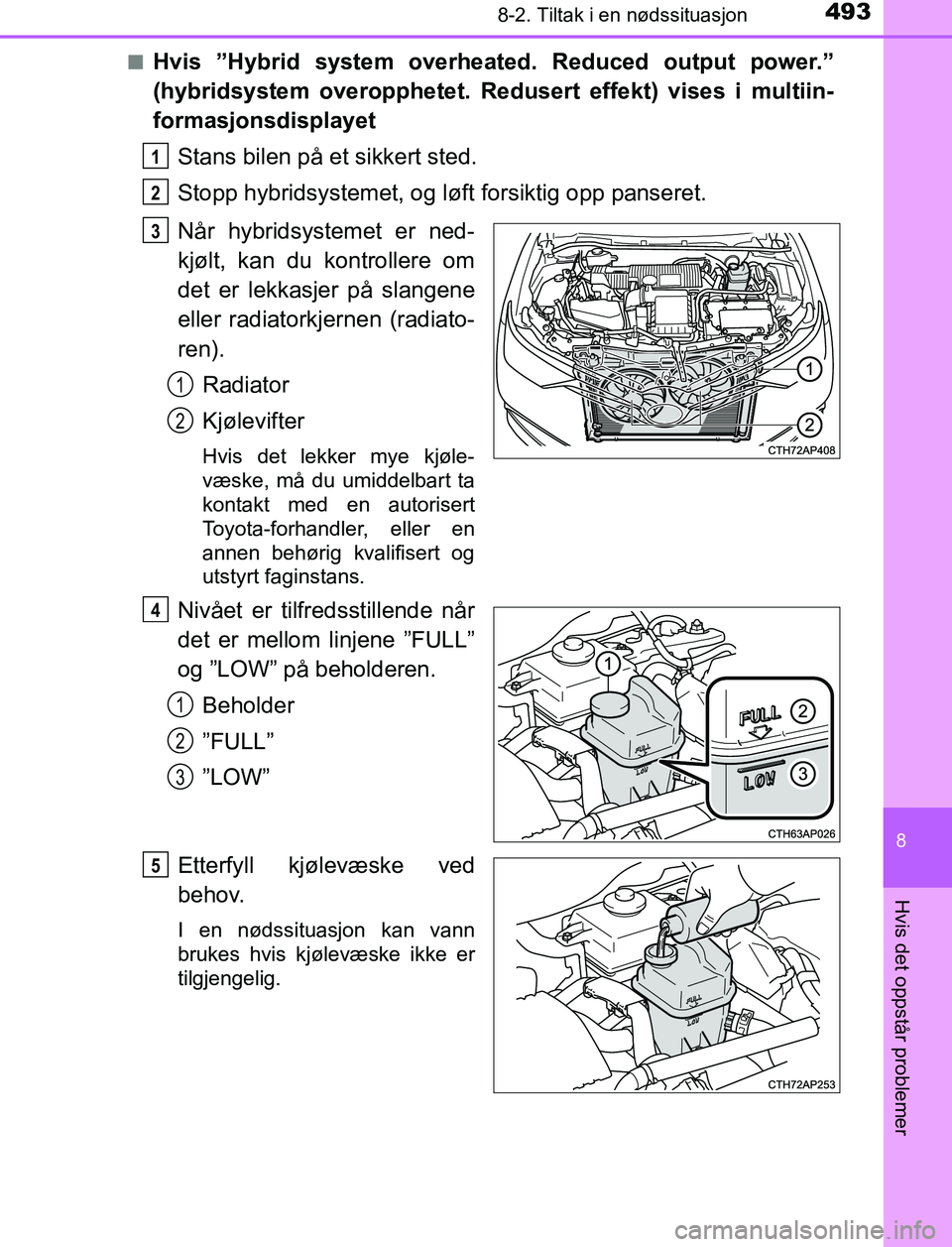

4938-2. Tiltak i en nødssituasjon
UK AURIS_HV_HB_EE (OM12L07NO)
8
Hvis det oppstår problemer
nHvis ”Hybrid system overheated. Reduced output power.”
(hybridsystem overopphetet. Redusert effekt) vises i multiin-
formasjonsdisplayetStans bilen på et sikkert sted.
Stopp hybridsystemet, og løft forsiktig opp panseret.
Når hybridsystemet er ned-
kjølt, kan du kontrollere om
det er lekkasjer på slangene
eller radiatorkjernen (radiato-
ren).Radiator
Kjølevifter
Hvis det lekker mye kjøle-
væske, må du umiddelbart ta
kontakt med en autorisert
Toyota-forhandler, eller en
annen behørig kvalifisert og
utstyrt faginstans.
Nivået er tilfredsstillende når
det er mellom linjene ”FULL”
og ”LOW” på beholderen.Beholder
”FULL”
”LOW”
Etterfyll kjølevæske ved
behov.
I en nødssituasjon kan vann
brukes hvis kjølevæske ikke er
tilgjengelig.
1
2
3
1
2
4
1
2
3
5
OM12L07NO.book Page 493 Monday, April 3, 2017 9:14 AM

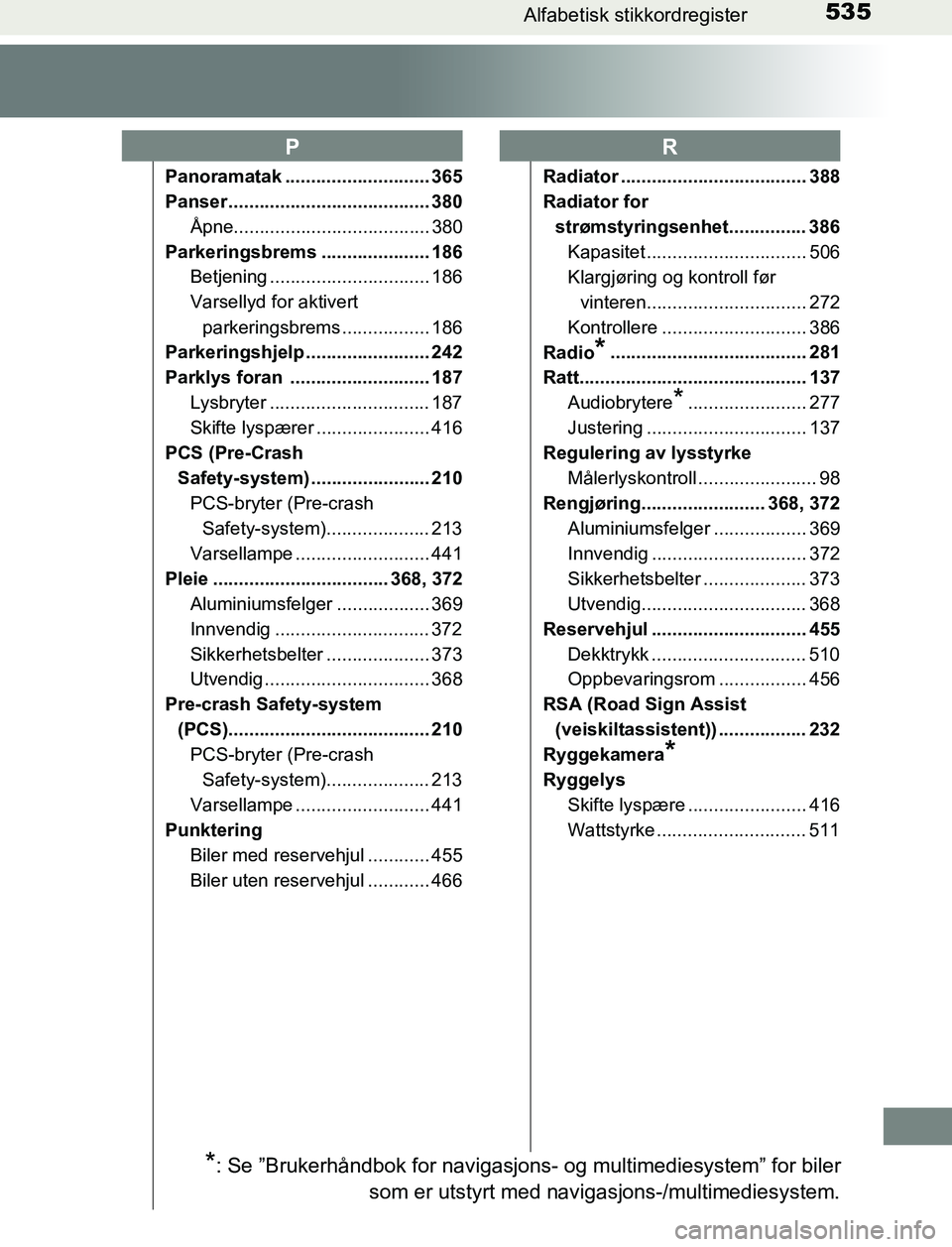

535Alfabetisk stikkordregister
UK AURIS_HV_HB_EE (OM12L07NO)
Panoramatak ............................ 365
Panser ....................................... 380Åpne...................................... 380
Parkeringsbrems ..................... 186 Betjening ............................... 186
Varsellyd for aktivert
parkeringsbrems ................. 186
Parkeringshjelp ........................ 242
Parklys foran ........................... 187
Lysbryter ............................... 187
Skifte lyspærer ...................... 416
PCS (Pre-Crash
Safety-system) ....................... 210 PCS-bryter (Pre-crash Safety-system).................... 213
Varsellampe .......................... 441
Pleie .................................. 368, 372 Aluminiumsfelger .................. 369
Innvendig .............................. 372
Sikkerhetsbelter .................... 373
Utvendig ................................ 368
Pre-crash Safety-system (PCS)....................................... 210 PCS-bryter (Pre-crash
Safety-system).................... 213
Varsellampe .......................... 441
Punktering
Biler med reservehjul ............ 455
Biler uten reservehjul ............ 466 Radiator .................................... 388
Radiator for
strømstyringsenhet............... 386 Kapasitet ............................... 506
Klargjøring og kontroll før vinteren............................... 272
Kontrollere ............................ 386
Radio
*...................................... 281
Ratt............................................ 137 Audiobrytere
*....................... 277
Justering ............................... 137
Regulering av lysstyrke
Målerlyskontroll .... ................... 98
Rengjøring........................ 368, 372 Aluminiumsfelger .................. 369
Innvendig .............................. 372
Sikkerhetsbelter .................... 373
Utvendig................................ 368
Reservehjul .............................. 455 Dekktrykk .............................. 510
Oppbevaringsrom ................. 456
RSA (Road Sign Assist (veiskiltassistent)) ................. 232
Ryggekamera
*
Ryggelys
Skifte lyspære ....................... 416
Wattstyrke ............................. 511
PR
*: Se ”Brukerhåndbok for navigasjons- og multimediesystem” for biler som er utstyrt med navigasjons-/multimediesystem.
OM12L07NO.book Page 535 Monday, April 3, 2017 9:14 AM
